南京工程学院机械设计试卷.doc

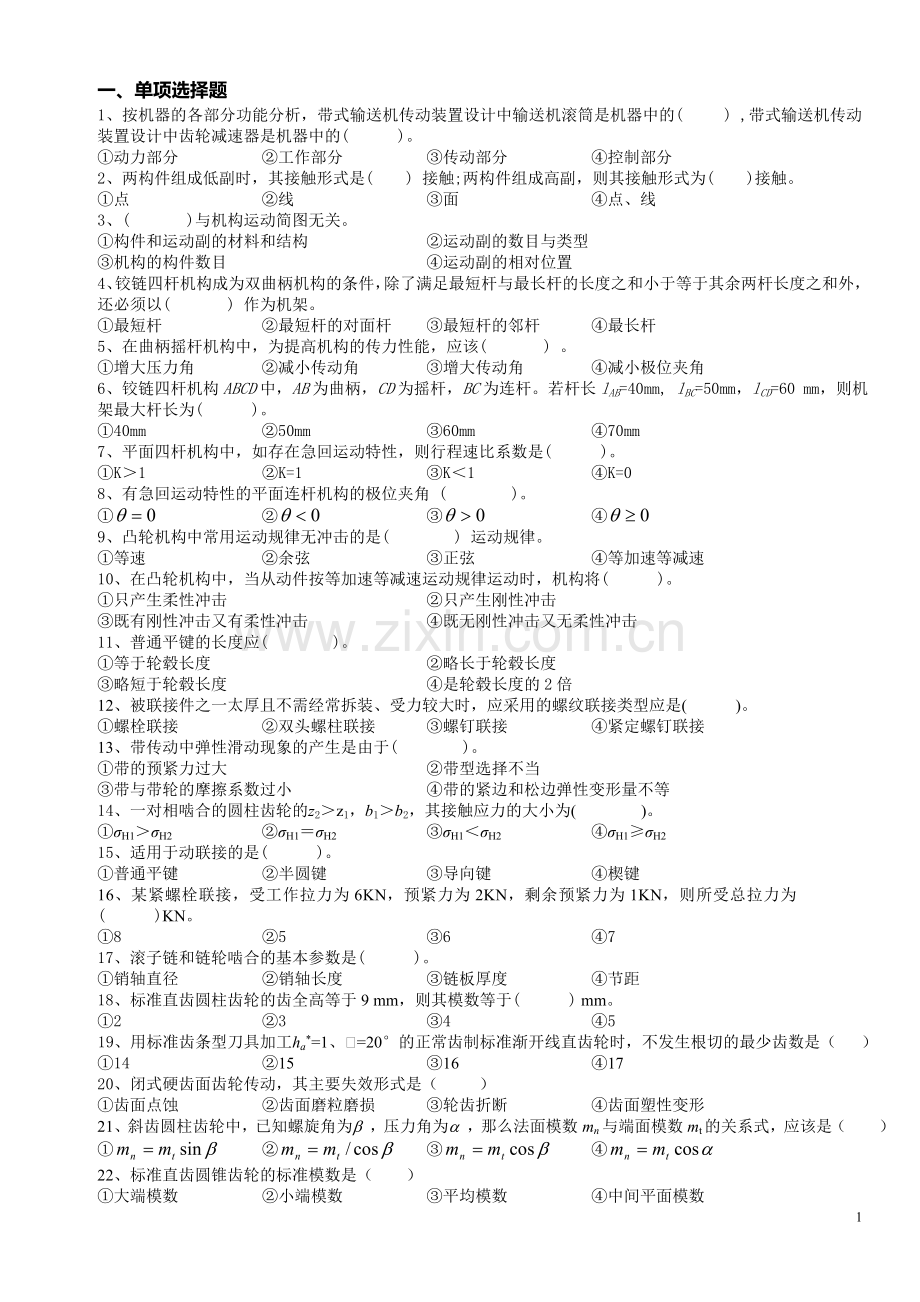

一、单项选择题
1、按机器的各部分功能分析，带式输送机传动装置设计中输送机滚筒是机器中的( ) ,带式输送机传动装置设计中齿轮减速器是机器中的( )。
①动力部分
②工作部分
③传动部分
④控制部分
2、两构件组成低副时，其接触形式是( ) 接触;两构件组成高副，则其接触形式为( )接触。
①点
②线
③面
④点、线
3、( )与机构运动简图无关。
①构件和运动副的材料和结构
②运动副的数目与类型
③机构的构件数目
④运动副的相对位置
4、铰链四杆机构成为双曲柄机构的条件，除了满足最短杆与最长杆的长度之和小于等于其余两杆长度之和外，还必须以( ) 作为机架。
①最短杆
②最短杆的对面杆
③最短杆的邻杆
④最长杆
5、在曲柄摇杆机构中，为提高机构的传力性能，应该( ) 。
①增大压力角
②减小传动角
③增大传动角
④减小极位夹角
6、铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。若杆长lAB=40mm, lBC=50mm，lCD=60 mm，则机架最大杆长为( )。
①40mm
②50mm
③60mm
④70mm
7、平面四杆机构中，如存在急回运动特性，则行程速比系数是( )。
①K＞1
②K=1
③K＜1
④K=0
8、有急回运动特性的平面连杆机构的极位夹角 ( )。
①
②
③
④
9、凸轮机构中常用运动规律无冲击的是( ) 运动规律。
①等速
②余弦
③正弦
④等加速等减速
10、在凸轮机构中，当从动件按等加速等减速运动规律运动时，机构将( )。
①只产生柔性冲击
②只产生刚性冲击
③既有刚性冲击又有柔性冲击
④既无刚性冲击又无柔性冲击
11、普通平键的长度应( )。
①等于轮毂长度
②略长于轮毂长度
③略短于轮毂长度
④是轮毂长度的2倍
12、被联接件之一太厚且不需经常拆装、受力较大时，应采用的螺纹联接类型应是( )。
①螺栓联接
②双头螺柱联接
③螺钉联接
④紧定螺钉联接
13、带传动中弹性滑动现象的产生是由于( )。
①带的预紧力过大
②带型选择不当
③带与带轮的摩擦系数过小
④带的紧边和松边弹性变形量不等
14、一对相啮合的圆柱齿轮的z2＞z1，b1＞b2，其接触应力的大小为( )。
①σH1＞σH2　
②σH1＝σH2
③σH1＜σH2
④σH1≥σH2
15、适用于动联接的是( )。
①普通平键
②半圆键
③导向键
④楔键
16、某紧螺栓联接，受工作拉力为6KN，预紧力为2KN，剩余预紧力为1KN，则所受总拉力为( )KN。
①8
②5
③6
④7
17、滚子链和链轮啮合的基本参数是( )。
①销轴直径
②销轴长度
③链板厚度
④节距
18、标准直齿圆柱齿轮的齿全高等于9 mm，则其模数等于( ) mm。
①2
②3
③4
④5
19、用标准齿条型刀具加工ha*=1、a=20°的正常齿制标准渐开线直齿轮时，不发生根切的最少齿数是（ ）
①14
②15
③16
④17
20、闭式硬齿面齿轮传动，其主要失效形式是（ ）
①齿面点蚀
②齿面磨粒磨损
③轮齿折断
④齿面塑性变形
21、斜齿圆柱齿轮中，已知螺旋角为b ，压力角为a ，那么法面模数mn与端面模数mt的关系式，应该是（ ）
①
②
③
④
22、标准直齿圆锥齿轮的标准模数是（ ）
①大端模数
②小端模数
③平均模数
④中间平面模数
23、能对轴上零件进行周向固定的是（ ）
①轴肩
②销
③圆锥面
④圆螺母
24、转轴所受的载荷是（ ）
①弯矩
②扭矩
③弯矩和扭矩
④剪力和弯矩
25、自行车的前轮轴是（ ）、中轴是（ ）、后轴是（ ）。
①心轴
②转轴
③传动轴
④曲轴
26、只能承受轴向载荷的滚动轴承是（ ）轴承、主要承受径向载荷的滚动轴承是（ ）轴承。
①圆锥滚子
②推力球
③调心球
④滚针
27、在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其失效概率为（ ）。
①10%
②80%
③90%
④99%
28、滚动轴承中，适用于工作温升不大，跨距较小的短轴的轴向固定方式是（ ）。
①两端游动 ②两端单向固定 ③一端游动 ④一端双向固定，一端游动
二、填空题
1、构件所具有的 的数目称为自由度。若引入一个低副将带入的约束数是 个。火车车轮在铁轨上的滚动属于 副。机构具有确定运动的条件是自由度数目与主动件数目 。
2、铰链四杆机构中的运动副都是 副。在曲柄滑块机构中，当取曲柄为机架时，该机构演化为 机构。机构处于死点位置时其传动角g为 °。机构处于死点位置时其压力角= °。
3、采用两个平键时，两键应隔 布置。普通平键的工作面是　 。
4、设计平底从动件盘形凸轮时，平底位置线的包络线为凸轮的 轮廓线。设计凸轮时，基圆半径取得较小，凸轮机构的压力角就较 。
5、螺纹的公称直径是 。在常用的螺纹联接中，自锁性能最好的螺纹是 螺纹。
6、渐开线形状与 圆半径有关，此圆半径越大，渐开线越趋于平直。齿轮的渐开线齿廓上各点的压力角不等，分度圆上的压力角α= °。渐开线的形状取决于 的大小。标准齿轮中， 圆上具有标准模数和标准压力角。斜齿轮的标准模数和压力角在 面内。锥齿轮的标准模数和压力角在 。
7、V带的工作面是 。
8、按承受载荷的性质分，既承受弯矩载荷又承受扭矩载荷的轴，叫 轴。
9、渐开线直齿圆柱齿轮传动的可分离性是指______不受中心距变化的影响。
10、对于转速很低或缓慢摆动的滚动轴承，为了控制表面 塑性变形量 ，应作静强度计算。
三、判断题
（ ）1、机构中的主动件和从动件都是输入构件。
（ ）2、铰链四杆机构中曲柄、连杆、机架都是活动构件。
（ ）3、机械传动中，压力角越大，传动性能越好。
（ ）4、平面机构都是具有确定运动的。
（ ）5、平面四杆机构中一定存在曲柄。
（ ）6、铰链四杆机构中曲柄和连杆都是连架杆。
（ ）7、标准齿轮分度圆上的齿厚和齿槽宽相等。
（ ）8、受横向载荷的普通螺栓联接，螺栓受剪应力。
（ ）9、考虑安装的要求，在轴上切制螺纹，应留有退刀槽。
（ ）10、代号为7330AC的圆锥滚子轴承的内径为30mm，公称接触角为25度。
（ ）11、渐开线的形状取决于分度圆的大小。
（ ）12、锥齿轮的标准模数在法面内。
（ ）13、标准直齿圆柱齿轮，不发生根切最少齿数为14。
（ ）14、联轴器型号是根据轴的直径从标准中选取的。
（ ）15、以和分别表示一个斜齿圆柱齿轮的法面和端面模数，则。
（ ）16、阿基米德蜗杆和蜗轮在中间平面上相当于齿条与齿轮的啮合。
四、简答题
1、简述齿轮节圆和分度圆区别与联系？
2、带传动中，带的极限有效拉力Fμlim与哪些因素有关？
3、带传动中为什么会出现弹性滑动?
4、齿面硬度≤350HBS的一对齿轮传动，选取齿面硬度时，哪个齿轮的齿面硬度应高些？为什么？
5、什么是惰轮？它在轮系中起什么作用？
6、研究斜齿圆柱齿轮的当量齿数的目的是什么？它是否一定为整数？
7、图示两个机构是否均有急回运动？以构件1为原动件时，是否都有死点位置存在？以构件3为原动件时，是否都有死点位置存在？

五、计算题(本题3小题，每小题10分，共30分)
1、计算图所示机构的自由度，如有复合铰链、局部自由度、虚约束，请在图上相应部位指明。并说明该机构是否具有确定运动。

2、如图所示的带传动：试求：⑴主动轮O1逆时针方向转动，哪一边是紧边(图上标出)？（2）已知，T1=10000N·mm，D1=300mm，，求紧边与松边上的极限拉力值(不计离心力)。

有效圆周力
3、图轮系中，各轮均为正确安装的标准渐开线圆柱直齿轮。已知轮1的齿数z1=20，轮3的齿数z3=80，而轮5的分度圆半径为轮4分度圆半径的2倍，而轮7的分度圆半径为轮6分度圆半径的1.5倍。。轮1的转速大小为300r/min，转向如图。求从轮1到轮7的传动比i17及轮7的转速大小与转向。
解：1、由于齿轮2轴线位置不固定，故为行星轮，由1-2-3-4齿轮组成周转轮系。由4、5、6、7两齿轮组成定轴轮系。
2、在定轴轮系中：

在周转轮系中：

综合（1）（2）得：

，轮5的转速大小为20r/min,转向与n1相同。
4、某传动装置, 根据工作条件决定采用一对角接触球轴承(如图),暂定轴承型号为7307AC。已知:轴承所受的径向载荷Fr1=1000N,Fr2=2060N,轴上外加轴向力Fa=880N,该轴承的内部轴向力，请问这对轴承所受到的轴向力Fa1 、Fa2的大小？
N；N；　
N >
轴承１受紧，轴承２放松；N , N
六、作图题
1、已知在某二级斜齿圆柱齿轮传动中，1轮为驱动轮，3轮的螺旋线方向和转动方向如图所示。为了使Ⅱ轴轴承上所承受的轴向力抵消一部分，试将齿轮1、2、3的轴向力Fa1、Fa2、Fa3方向和轮1、2的螺旋线方向标在图中。

2、已知如图所示中轴的转向，欲提起重物G，试指出蜗轮蜗杆螺旋方向，并在图上标出锥齿轮和蜗轮蜗杆圆周力和轴向力受力方向。(注：表示垂直纸面向外；表示垂直纸面向里)
七、轴系改错题(本题1小题，共10分)（请结合以下两题总结出轴系上一般有哪几类错误）
如图所示一对深沟球轴承支承的轴系，试指出图中结构的错误(注：不考虑轴承的润滑方式、倒角和圆角)。

如图所示有9个错误：①与联轴器配合的轴段长度应短于联轴器的宽度；②联轴器缺少周向固定；③轴承盖缺少密封装置； ④轴承无法装入； ⑤轴肩和套筒过高，轴承拆卸困难；⑥端盖处应加垫片⑦与轮毂配合的轴段长度应短于轮毂的宽度。⑧轴承外圈多余固定；⑨轴承外圈缺少固定。

① 键的布置无法安装联轴器；② 端盖处应有轴肩；③ 端盖与箱体间应有垫圈；④ 端盖与轴连接处应有密封圈；⑤ 安装轴承处应有轴肩；⑥ 套筒高度不能高于轴承内圈高度；⑦ 与齿轮配合的轴的长度应略小于齿轮宽度；⑧ 轴承内圈应有定位轴肩；⑨ 端盖卡紧端高度应小于轴承内圈高度。
