毕业设计（论文）
第1章 建筑设计部分
建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。注重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果，各个细节的构造方式等等。创造出既符合科学性又具有艺术的生产和生活环境。
以砌体结构为主建造的结构称为砌体结构。它包括砖结构、石结构和其他材料的砌块结构。分为无筋砌体结构和配筋砌体结构。砌体结构在我国应用很广泛，这还是因为它可以就地取材。具有很好的耐久性及较好的化学稳定性和大气稳定性。有较好的隔热保温性能。较钢筋混凝土结构节约水泥和钢材，砌筑时不需要模板及特殊的技术设备，可节约木材。砌体结构的缺点是自重大、体积大、砌筑工作繁重。由于砖、石、砌块和砂浆间粘结力较弱，因此无筋砌体的抗拉、抗弯、及抗剪强度都很小。由于其组成的基本材料和连接方式，决定了它的脆性性质，从而使其遭受地震时破坏较重，抗震性能很差，因此对多层砌筑结构抗震设计需要采用构造柱、圈梁及其它拉结等构造措施以提高延性和抗倒塌能力。此外砖砌体所用的粘土砖用量很大，占用农田土地过多，因此把实心砖改成空心砖，特别发展高孔洞率、高强度 、 大块的空心砖以节约材料，以及利用工业废料，如粉煤灰、煤渣或者混凝土制成空心砖代替红砖等都是今后砌体结构的方向。
本方案采用砖混结构，四层，是一座以设计办公-为特色的建筑，根据地形，该楼正面朝南，为中间走道。
在满足功能要求的基础上，该建筑要体现现代化特色，既满足设计功能和办公的需求又满足消防、抗震等安全要求。

建筑设计依据：
1、舒秋华.房屋建筑学.武汉：武汉理工大学出版社，2001
2、《建筑设计资料集》
3、《房屋建筑统一制图标准》(GB/T50001-2001)
4、宿舍建筑设计规范(JGJ 36-2005)
5、建筑制图标准（GB/T50104-2001）
6、门窗图集
7、建筑设计防火规范（GBJ16－87）
8、省市建筑配件图集
9、民用建筑设计通则 GB50352-2005
10、建筑作法L06J002

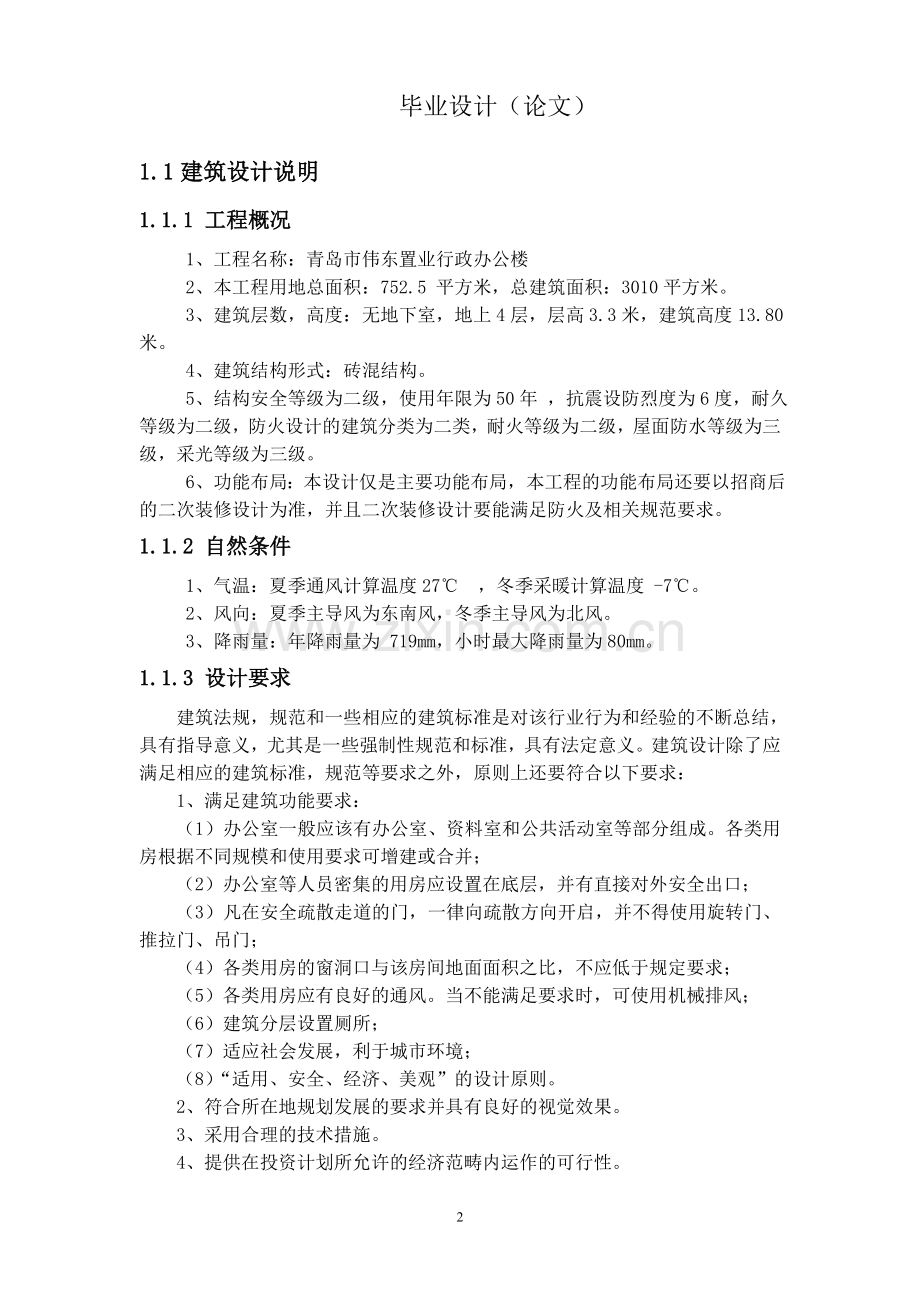

1.1建筑设计说明
1.1.1 工程概况
1、工程名称：青岛市伟东置业行政办公楼
2、本工程用地总面积：752.5 平方米，总建筑面积：3010平方米。
3、建筑层数，高度：无地下室，地上4层，层高3.3米，建筑高度13.80米。
4、建筑结构形式：砖混结构。
5、结构安全等级为二级，使用年限为50年 ，抗震设防烈度为6度，耐久等级为二级，防火设计的建筑分类为二类，耐火等级为二级，屋面防水等级为三级，采光等级为三级。
6、功能布局：本设计仅是主要功能布局，本工程的功能布局还要以招商后的二次装修设计为准，并且二次装修设计要能满足防火及相关规范要求。
1.1.2 自然条件
1、气温：夏季通风计算温度27℃ ，冬季采暖计算温度 -7℃。
2、风向：夏季主导风为东南风，冬季主导风为北风。
3、降雨量：年降雨量为 719mm，小时最大降雨量为80mm。
1.1.3 设计要求
建筑法规，规范和一些相应的建筑标准是对该行业行为和经验的不断总结，具有指导意义，尤其是一些强制性规范和标准，具有法定意义。建筑设计除了应满足相应的建筑标准，规范等要求之外，原则上还要符合以下要求：
1、满足建筑功能要求：
（1）办公室一般应该有办公室、资料室和公共活动室等部分组成。各类用房根据不同规模和使用要求可增建或合并；
（2）办公室等人员密集的用房应设置在底层，并有直接对外安全出口；
（3）凡在安全疏散走道的门，一律向疏散方向开启，并不得使用旋转门、推拉门、吊门；
（4）各类用房的窗洞口与该房间地面面积之比，不应低于规定要求；
（5）各类用房应有良好的通风。当不能满足要求时，可使用机械排风；
（6）建筑分层设置厕所；
（7）适应社会发展，利于城市环境；
（8）“适用、安全、经济、美观”的设计原则。
2、符合所在地规划发展的要求并具有良好的视觉效果。
3、采用合理的技术措施。
4、提供在投资计划所允许的经济范畴内运作的可行性。
1.2 平面设计
1.2.1 使用部分平面设计
1、总平面图设计：
本建筑属于小规模的办公建筑，基地选在市区，东面是城市主干道，南面是城市次干道，在总平面设计时，在南面设一个主出入口，在建筑西面还设有停车场。
2 用房设计：
建筑平面中各个使用房间和辅助房间，是建筑平面组合的基本单元。本设计在使用平面设计中充分考虑了以下几点：注意了房间的面积、形状、尺寸和采光满足室内使用活动和设备合理布置的要求；门窗的大小和位置考虑了房间的出入方便，疏散安全，采风通风良好；房间的构成注意使结构布置合理，施工方便，也要有利于房间之间的组合，所用材料应符相应的建筑标准；室内空间，以及顶棚、地面、各个墙面和构建细部，应考虑人们的使用和审美要求。
根据人员流量，建筑规模，同时考虑到房间布置，分别设置了活动用房 。室内采用以自然光为主并配以灯光照明。
对于辅助用房的平面设计通常根据建筑物的使用特点和使用人数的多少，先确定所需设备的个数，根据计算所得的设备数量，考虑在整幢建筑中辅助房间的分布情况，最后在建筑平面组合中，根据整幢房屋的使用要求适当调整这些辅助房间的面积，平面形式和尺寸。
（1） 各层用活动用房布置及面积。
所有活动用房均位于建筑南面，采光、通风良好。一层用房为办公室（189m²）、资料室（27m²）、活动室（36m²）、传达室（9m²）、展示厅（36m²）小会议室（36m²）、接待室（28.8m²）等；二层到三层用房为办公室（216m²）、会议室（64.8m²）、资料室（27m²）、活动室（36m²）、值班室（27m²）、研究工作室（36m²）等； 四层用房为大会议室（56m²）、小会议室（36m²）、多媒体室（45m²）、活动室（36m²）、图书阅览室（45m²）、健身房（54m²）。
（2） 走廊宽度
按规范规定走廊的净宽度不小于2.1米，考虑到人员疏散问题，设计走廊净宽度3.0m。
1.2.2 交通联系部分设计
1、楼梯的设计：
本设计共有三部楼梯，均是主要楼梯。均设在 主要人群处，可较好的达到运送疏散人流的要求。本办公楼设计采用板式双跑楼梯。
2、空间组合设计：人流主要从南面进入，使用南侧楼梯，保证人员进出路线不拥挤。开始使用时要方便人员进出，停止使用时要方便人员离开。
1.3建筑做法
1.3.1 墙体工程
1、外墙均为承重墙，370mm厚，采用MU10多孔砖，M10砂浆砌筑，外贴陶瓷锦砖。
2、建筑物所有的内墙厚度为240mm，采用MU10多孔砖，M10砂浆砌筑。
3、墙身防潮层：室内地坪标高变化处防潮层应该重合搭接100mm，并在有高低差埋土一侧的墙身做20mm厚1∶2水泥砂浆防潮层，如果埋土一侧为室外，还应在外墙上刷一道3mm厚的高聚物改性沥青防水涂料。
1.3.2屋面工程
1、本工程屋面防水等级为三级，防水层合理使用年限为15年，具体做法详见《建筑做法表》。
2、屋面构架，雨蓬及屋面节点索引详见各层平面图和有关详图。
3、屋面排水组织见屋面图。
1.3.3门窗的设计与布置
对门窗的设计主要考虑以下几点：
（1）根据功能确定门的大小；
（2）根据使用情况确定门的数量；
（3）窗的设计和布置
房间中窗子的大小，形式和位置，对室内采光、通风、日照和使用功能要求，对建筑物的装门面构图，都有很大的关系，在设计时应根据各方面的要求综合考虑。
（4）窗的大小
展览，阅览用房的窗面积与地面面积不得低于1/4，其它功能房间的窗面积与地面面积不得低于1/5。窗子的大小、数量、还应考虑经济条件和当地的气候条件。
（5）窗的位置
在设计窗的位置时考虑了下列问题：
a、窗的位置很好的考虑了房间内部的使用情况。
b、窗子大都兼有通风的作用，因此房间窗子的位置应与门的位置一起考虑，最好把窗开在门对面的墙上或离门较远的地方，以使房间尽可能得到穿堂风。
c、窗子的位置还考虑了立面的要求，使立面构图整齐协调，不致杂乱无章，影响立面的效果。
(6)窗的形式
窗的形式不仅考虑了采光、通风的要求，而且还考虑比例造型的美观，因为窗是建筑物外形和室内艺术造型重要内
1.3.4内外装饰工程
1、外装饰设计和做法索引见“立面图”，外墙身详图。
2、外墙身选用的各种材料的材质、规格、颜色等，均由施工单位提供板样，经建筑和设计单位确认后进行封样，并据此验收。
3、本设计业主要在二次装修，为保证结构安全，所选材质自重应满足本设计荷载要求，并经过土建工程师认可后方能实施。
4、卫生间地面等有水地面完成坪均比室内完成地坪低20mm，1%坡向地漏。未加注明的楼地面处，均在靠卫生间内侧设挡水线。
5、内装修选用的各种材料，均由施工单位制做样板和选样，经建筑和设计单确认后进行封样，并据此验收。
1.3.5室外台阶设置
建筑物室内地面必须高于室外地面，为了便于出入，应根据室内外的高差设置台阶。室外台阶的坡度比楼梯小，在150——200之间每级台阶高度在100mm——150mm，宽度在300mm——400mm之间。在台阶和出入口之间，一般设有1000mm——1500mm宽的平台作为缓冲，平台的表面应做成室外倾斜1--4%的流水坡，以利排水。本工程设计室外台阶每级150mm，宽度300mm。台阶应采用耐久性，抗冻性好和耐磨的材料，如天然石，混凝土，缸砖等。台阶的基础要牢固，较简单的做法只需挖去腐蚀土，做一垫层即可。
1.4 基础和地基
基础和地基具有不可分割的关系，但又是不同概念，基础是建筑物与土层直接接触的部分，它承受建筑物的全部荷载，并把他们传给地基，基础是建筑物的一个组成部分，而地基是基础下面的土层，承受由基础传来的整个建筑物的荷载。地基不是建筑物的组成部分。
地基分两种：一是天然土层具有足够的承载力，不需人工处理就能承受建筑物全部荷载的叫天然地基。一是当上部荷载较大或土层承载能力较弱，缺乏足够的坚固性和稳定性，必须经人工处理后才能承受建筑物全部荷载的叫人工地基。
根据地基土质好坏，荷载大小及冰冻深度，常把基础埋在地表以下适当深度，从经济和施工角度分析，基础的埋深，在满足要求的情况下，越浅越好，但不能小于0.5m。天然地基上的基础，一般把埋深在5m以内的叫浅基础，超过5m的叫做深基础。本工程考虑到地下水位的高度，冰冻线的深度，以及地下软弱层的深度和范围，确定2m深度作为基础埋深，该工程选用砖砌条基，满足以上条件，同时又能起到节省材料的作用。
1.5 其它设计
1.5.1 散水设计
建筑物的外墙做散水，主要是为了迅速排除靠墙体的地面水并堵住地面水沿墙角向下渗透，以减少墙角基础受水侵蚀的可能性，以便将水导致远离墙角处。
散水用素混凝土现浇坡度为3%——5%。本次设计的散水宽度为800 mm，坡度为2%，具体做法为：素土夯实，80厚C10混凝土垫层，20厚1:2水泥砂浆抹面。
1.5.2 勒脚设计
用1:2水泥砂浆抹面，这种勒脚的优点是造价低，施工方便，因此一般公共建筑多采用。本次墙勒脚采用1:2水泥砂浆粉刷，高度600mm。
1.5.3 女儿墙设计
女儿墙是房屋顶上直接受到风吹雨淋的一个构件，如果没有适当的防水措施，雨水就可能顺着女儿墙渗入室内，女儿墙的外饰面材料也有肯能因此而破坏。防止女儿墙渗水的办法主要是在女儿墙的墙身中铺设油毡防水层或是防水层铺过女儿墙。
女儿墙对屋面防水和抗震设计是不利的，因此在没有必要做女儿墙的地方，如为了安全和美观确有需要时，应充分做好防水和抗震措施。
本工程设计女儿墙370mm厚，600mm高。
1.5.4防火疏散设施设计
本办公楼设有两个疏散楼梯，楼梯间为封闭式防烟楼梯间。根据使用要求和防火需要，楼梯间的门为双扇防火门，疏散门向疏散方向开启，设有两个安全出口。
1.5.5 雨蓬设计
悬板式雨篷：雨篷顶面距过梁顶面250毫米高，板底抹灰15mm厚1：2水泥砂浆内掺5%防水剂的防水砂浆。
