画法几何与机械制图课后作业.doc

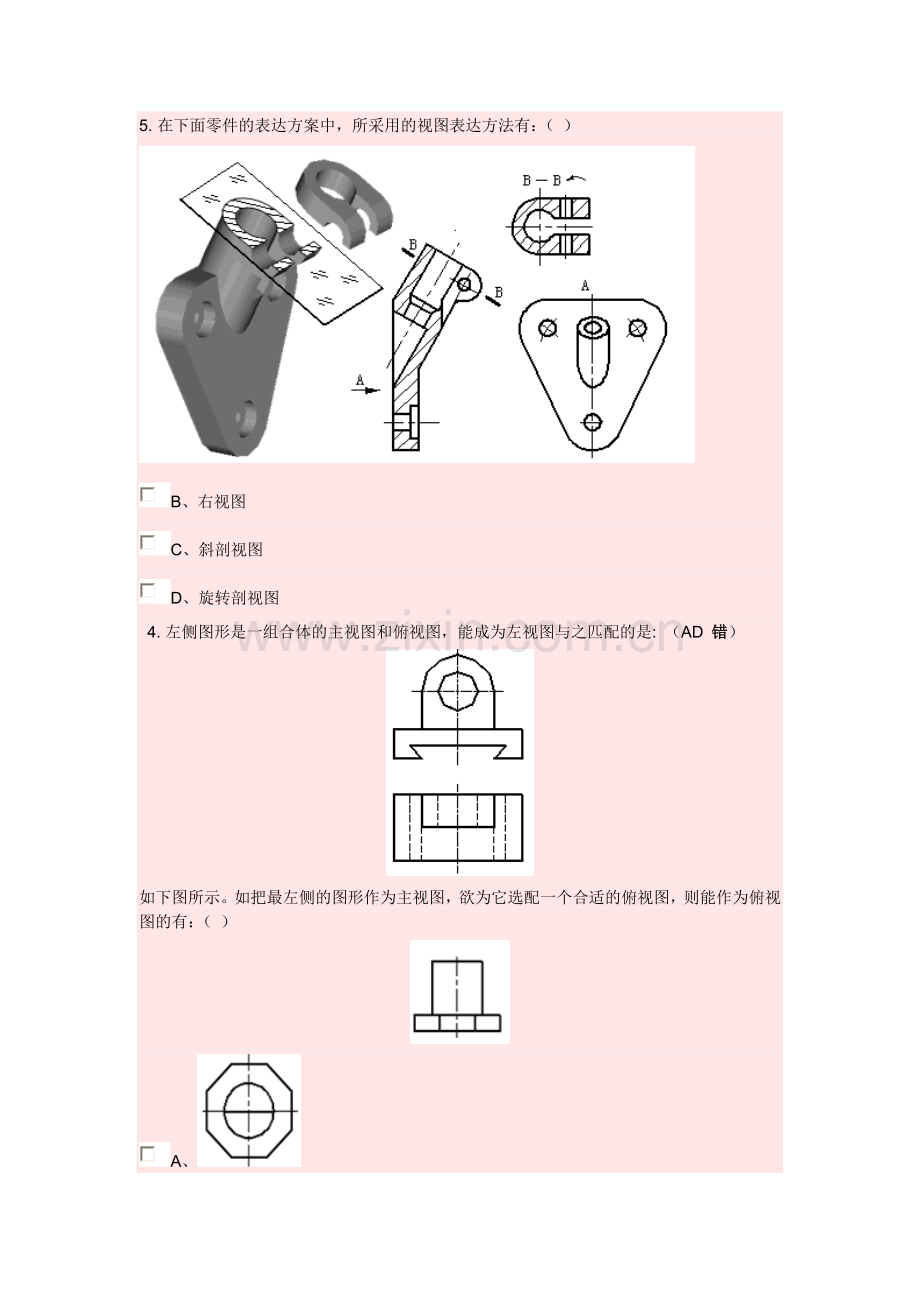

5. 在下面零件的表达方案中，所采用的视图表达方法有：（ ）

B、右视图
C、斜剖视图
D、旋转剖视图
4. 左侧图形是一组合体的主视图和俯视图，能成为左视图与之匹配的是: （AD 错）

如下图所示。如把最左侧的图形作为主视图，欲为它选配一个合适的俯视图，则能作为俯视图的有：（ ）

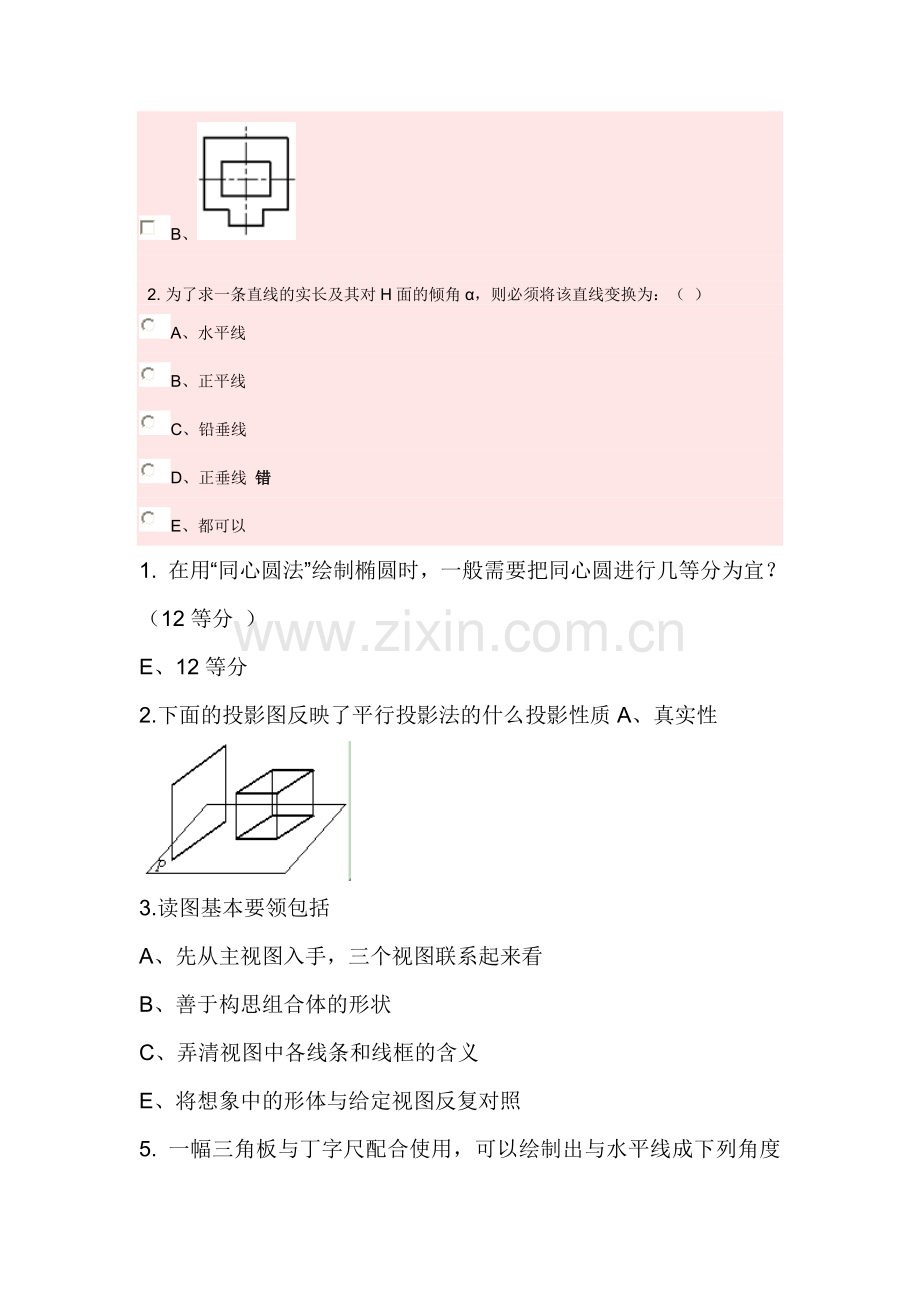

A、
B、

2. 为了求一条直线的实长及其对H面的倾角α，则必须将该直线变换为：（ ）
A、水平线
B、正平线
C、铅垂线
D、正垂线 错
E、都可以
1. 在用“同心圆法”绘制椭圆时，一般需要把同心圆进行几等分为宜？（12等分 ）
E、12等分
2.下面的投影图反映了平行投影法的什么投影性质A、真实性

3.读图基本要领包括
A、先从主视图入手，三个视图联系起来看
B、善于构思组合体的形状
C、弄清视图中各线条和线框的含义
E、将想象中的形体与给定视图反复对照
5. 一幅三角板与丁字尺配合使用，可以绘制出与水平线成下列角度的直线：（ ）
A、30°或60°
B、45°
E、15°和75°
1. 锥度是指圆锥的底圆直径与圆锥高度之比，在图样中以◁1:n的形式标注。
错
 2在三投影面体系中，与H、V、W三个投影面都倾斜的直线称为一般位置直线。一般位置直线的三面投影都与三个投影轴倾斜。
对
3. 对于平板类形体，除了厚度尺寸标注在其它视图上以外，其余尺寸（包括定形尺寸和定位尺寸），一律都标注在反映该形体实形的视图上。（
对
4. 正等轴测图上三个轴间角均为120°，三个轴向变形系数都是0.8。
错
5. 向视图是可以自由配置的视图。向视图的标注方法是：在向视图上方标注大写字母“A”，字母一律水平书写。（ ）
错
6. 若机件的结构形状接近于对称，且不对称部分已在其他视图中表达清楚的，也可以采用半剖视图而不用全剖视图。（
对
7. 滚动轴承的基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，它由轴承类型代号、尺寸系列代号和内径代号构成。
对
8. 装配图中的技术要求，一般包括装配要求、检验要求、使用要求、其他要求等方面。（ ）
对
9. 位于直线上的一点，其分割直线段长度之比，在投影后比值保持不变
对
10. 被大量使用的，且其结构、尺寸等都已经标准化、系列化机械零件，称之为常用件。（
错

3. 根据如下图所示的标号判断，属于向视图的有
B、③视图
D、⑤视图
E、⑥视图

10. 用于表示物体不可见轮廓线的是：（ ）
D、细虚线
11.关于“Ｍ12×1.25”的含义，其正确描述是：（ ）
C、表示公称直径为12mm，螺距1.25mm，右旋的细牙普通螺纹
12.一个组合体三视图，一般需要选择几个方向的尺寸基准：
C、3个
3. 如下图所示，其中正确的主视图和俯视图是：（ ）
A

5. 如下图所示，关于螺纹连接的正确画法是：（C

7. 如下图所示，表面结构符号标注错误的是C

9. 在机械图样中，书写文字要求使用的字体是
B、长仿宋体
10. 在一个圆球表面上求一点的投影，可以使用的作图方法有：（ ）
E、纬圆法
11.弹簧属于常用件，其特点是当外力除去后，它能立即恢复原状。因此，弹簧的作用一般用来:（ ）
A、测力B、减振D、夹紧E、储能
4. 在几何公差项目中，下面属于位置公差项目的有：
B、平行度E、对称度
1斜二等轴测图上三个轴间角中，有两个轴间角为135°、一个轴间角为90°。
对
2. 在绘制下面的图形时，在所有的圆或圆弧中，应当先画直径为Ф5的圆，最后再画半径为R10的圆弧。（
错
3. 如下图所示，其所表达组合体的三视图是完全正确的。
对
（
4. 如下图所示，其所表达形体的三面投影是完全正确的。 （对

5. 斜视图是机件向不平行于任何基本投影面的平面投影所得的视图。
对
6. 斜视图一般按投影关系配置，也可配置在其他适当位置。必要时，在不致引起误解的情况下，允许将图形旋转配置。
对
7. 当机件的外形简单或者已通过其他视图表达清楚，而内部结构形状比较复杂，在平行于投影面方向上不对称时，可采用全剖视图
对
8. 选择零件图的表达方案，就是根据零件的结构特点，选择视图的名称、数量，以及各视图的表达方法和分布情况，其目的是将零件各部分的结构形状和彼此的相互位置完整、清晰、简捷地表达出来。
对
9. 标注尺寸的合理性，是指标注的尺寸既能满足零件的设计（性能）要求，又能符合零件的加工工艺要求（便于加工和检测）
对
10. 用下面的换面法，可以求出平面ABC对H面的倾角α，以及平面ABC实形。对

8. 在绘制组合体的轴测图时，常采用的作图方法有：
E、都有
9. 如下图所示是某机件的主视图和左视图，其正确的E—E移出断面图是：C

10. 如果轴的公差带完全在孔的公差带之上，则它们属于
B、过盈配合
4. 下面属于常用件的是：（
D、齿轮E、弹簧
1. 为了求两条交叉直线的距离，只要把其中的一条直线变换为投影面垂直线，另一条直线也随之变换，则在最新的投影面上就能反映出二者的距离。
对
2. 对于平板类形体，除了厚度尺寸标注在其它视图上以外，其余尺寸（包括定形尺寸和定位尺寸），一律都标注在反映该形体实形的视图上。（
对
3. 如下图所示，三视图中所标注的尺寸是完整和清晰的，但尺寸中有错误。（ 错）

4. 若机件的结构形状接近于对称，且不对称部分已在其他视图中表达清楚的，也可以采用半剖视图而不用全剖视图。
对
5. 所谓互换性，是指在一批加工完成的零件中任取一件，不经任何修配就能与其相配的零部件装配成符合要求的产品性质
错
7. 在下面的三面投影图中，被截切圆柱的三面投影都是正确的。
错

8. 如下图所示，被截切圆锥的三面投影是完全正确的。
对

9. 如下图所示的三视图中，左视图中有错误。
错

10. 对于移出断面图，当剖切平面通过回转面形成的孔或凹坑的轴线时，或者当剖切平面通过非圆孔会导致完全分离的两个断面时，这些结构应按剖视图的方法绘制
对
6. 滚动轴承是用来支承旋转轴并承受轴上旋转载荷、以提高转动效率的标准组件
错
8. 比例是指实际机件要素与图样中相应机件要素的线性尺寸之比。
错
5. 当机件内外结构都比较复杂，且具有对称平面时，在垂直于该对称平面的投影面上可以对称平面为界，一半画成视图，另一半画成剖视图，这样所得到的剖视图称为半剖视图。
对
3. 在一个圆锥表面上求一点的投影，可以使用的作图方法有：
C、素线法
4. 在求两个圆锥表面的相贯线时，可以使用的作图方法有
A、辅助平面法
5. 一个正圆锥，如果使用若干个视图和完整的尺寸标注，它至少需要几个视图才能表达清楚和完整。（
A、1个
6. 轴测图的分类方法中，不包括下面的哪一种分类方法：
C、三个轴间角的大小
8. 若在一个圆球上贯穿一个圆孔，在该圆球表面形成的相贯线的空间形状不可能是：
B、直线
9. 当用一个平行于圆锥轴线但不通过锥顶的平面截切圆锥时，在圆锥表面产生的交线是：
C、双曲线
4. 对于圆柱螺旋压缩弹簧的规定画法，下面叙述正确的是：（ ）
A、弹簧分左旋和右旋两种。在图样上，螺旋弹簧均可画成右旋；对于左旋弹簧，不论画成左旋还是右旋，一律加注“左”字
B、在平行于弹簧轴线的投影面的视图中，各圈的轮廓线应画成直线
C、有效圈数在四圈以上的螺旋弹簧，可只画出两端的1~2圈（支承圈除外），中间各圈可省略不画。当中间部分不画时，可适当缩短图形的长度
D、在装配图中，弹簧被挡住的结构一般不画，可见部分从弹簧的外轮廓线或簧丝断面中心线画起
E、当弹簧被剖切时，簧丝断面直径在图形上等于或小于2mm时，断面可以涂黑，小于1mm时，可采用示意画法

1. 位于直线上的一点，其投影一定在它所在直线的同面投影上。
对
2. 过定点P作已知线段AB的垂直线，其作图方法和步骤是:先使三角板的斜边过线段AB，然后将三角板旋转，使三角板的斜边过点A，即可作出所需的垂直线。
错
3. 在使用换面法时，新投影面必须平行于一个固定不动的投影面
错
4. 读图的过程是一个把想象中的形体与给定视图进行反复对照的过程，也是一个不断修正想象中的形体、不断逼近正确结果的过程。该过程贯串整个读图的始终，一直到想象中的形体与给定的视图完全相符为止。
对
5. 如下图所示，A点在B点的左、前、上方位置。（错 ）

6. 如下图所示，其所表达组合体的三视图是完全正确的。
错

7. 如下图所示，左图是用同心圆法作椭圆，右图是用四心圆法作椭圆。
对

8. 在下面的三面投影图中，被截切圆柱的三面投影都是正确的。
错

9. 如下图所示，三视图中所标注的尺寸是正确的，但有多余尺寸且不够清晰。
错
10. 标注尺寸的合理性，是指标注的尺寸既能满足零件的设计（性能）要求，又能符合零件的加工工艺要求（便于加工和检测）；当所标注的尺寸不能同时满足上述要求时，应当首先满足其加工工艺要求。（ ）
错
1. 根据下面的投影图判断，点E与直线CD的位置关系是：

A、点E在直线上
6. 如下图所示，其中正确的主视图和俯视图是
B

8. 如果一个半球的半径是100mm，其尺寸的正确标注办法是：
D、SR100
10. 在下面给出的三视图中，左视图最适合使用的表达方法是：（
B、全剖视图

1. 在机械制图中，能够用于表示断裂处之边界线的有
C、波浪线D、双折线
4. 在下面的各组视图中，尺寸标注完全正确的有
B

1. 在绘制机械图样时，一般应先打底稿，后加深加粗；加深加粗时，一般应先加深加粗比较重要的粗线，最后再加深加粗细线
错
2. 将一般位置直线变换为投影面的平行线，新投影轴必须平行于该直线的一个投影。
对
3. 斜二等轴测图上三个轴间角中，有两个轴间角为135°、一个轴间角为90°。（
对
4. 机件从前向后投影，所得到的视图称为主视图，它反映机件的主要形状特征。（
对
5. 选择零件图的表达方案，就是根据零件的结构特点，选择视图的名称、数量，以及各视图的表达方法和分布情况，其目的是将零件各部分的结构形状和彼此的相互位置完整、清晰、简捷地表达出来。（ ）
对
6. 零件的设计基准，是为保证零件在机器中的工作性能，在设计时用以确定零件在机器中的位置及其几何关系的一些几何要素。
对
7. 尺寸数字、尺寸线、尺寸界线都必须用细实线绘制，箭头须为细长型实心箭头
对
8. 在画组合体三视图时，一般是先画完一个视图，再画另一个视图。（
错
9. 经判别，C点位于圆锥表面上。
对

10. 如下图所示，其所表达形体的三面投影是完全
对

工 程 制 图复习题参考答案
一、填空题：
1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。
2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。
3．多面正投影图 是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。 ②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影 到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线 。
6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。
7. 空间两直线互相平行，则它们的 同面投影也一定平行 。
8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。
16在换面法中，新投影面的设立要符合下面两个基本条件
① 新的投影面必须与空间几何元素处于有利于解题的位置 。
②__新的投影面必须垂直于原有的一个投影面 __ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将 投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将 投影面垂直面 变换为投影面平行面。
19.在一般情况下，平面体的相贯线是封闭的空间折线 。
20.相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。
21.在一般情况下，两曲面体的相贯线是 封闭的空间曲线 。
22.求两曲面体表面相贯线的一般方法是辅助平面法_， 选用辅助面的原则是使辅助截交线的投影为 直线_ 和 __圆_。
23. 图样的比例是指 图 形 与其实物相应要素的 线性尺寸 之比，它的种类有原值比例、 放大比例 和 缩小比例 三种。
24.组合体多面正投影图读图的基本方法有
1. 将已知的各投影联系起来阅读
2. 运用形体分析读图
3． 运用线面分析读图
25.剖面、断面图的区别：一是 剖切符号 的区别，断面图的投影方向由 编号注写位置 决定，而剖面图的投影方向是用 投射方向线 表示。二是 所画内容 的区别，断面图只画剖切平面剖切的 截断面形状；而剖面图除画出 断面形状 外，还要画出 沿投射方向看到的部分 。
26．建筑施工图一般包括_____设计说明__、_总平面图___、__平面图___、__立面图___、__剖面图_、和_建筑详图___、____门窗表___。
27.风向频率玫瑰图中的实线是表示_全年风向频率__， 虚线是表示 __夏季风向频率__。
28. 定位轴线是用来确定房屋的墙、柱等 承重构件的位置 ，是 施工放样 的主要依据。
29.建筑平面图中的定位轴线的横向编号应用 _阿拉伯数字__ 从 _左 至 __右_ 顺序编写；竖向编号应用 大写拉丁字母__ 从 _下_ 至 _上_ 顺序编写。
30.建筑剖面图的剖切位置应选择在 能反映内部构造比较复杂 和典型的 的部位，并应 通过门窗洞。

二．判断题
1. 已知长方体的投影图，试判定棱线AB、AC、CD与投影面的相对位置，并标明其侧面投影。

2. 注出三棱锥SABC各棱线的水平和正面投影，并判定它们属于哪类直线。

3. 判定下列直线的相对位置（平行、相交、交叉）。

4在立体图上标出各平面的位置（用相应的大写字母），并在投影图上标出指定平面的其它两个投影。并判定其为何种位置平面。
（1

（2）

5.试判定A、B两点是否在下列平面内。

6.判定3条相互平行的直线是否在同一平面内。

通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

7.下列图中用圆圈标记的线段，哪个等于AB的实长？
(2)

8. 下列图中哪些投影图反映了两直线垂直相交？

9. 判定直线与平面是否平行。

10.判定下列平面与平面是否平行。
不平行
平行

三、作图题
1.AM是△AB C平面内的正平线，AN是△ABC平面内的水平线，求作△ABC的水平投影。

2.已知直线AB及CD在KMN上，求KMN的水平投影

3. 求下列直线与平面的交点K，并判定其可见性。
（1） （2）
4. 求下列平面与平面的交线，并判定其可见性。
(1）

2）

5. 用换面法求△ABC的真实形状。
a2
b2
c2
a1'
b1'
c1'
x1
x2

6. 补全穿空三棱柱的水平投影，并求其侧面投影。

7. 补全穿空四棱柱的水平投影，并求其侧面投影

8. 补画穿空三棱柱的侧面投影

9.补全四棱台切口后的水平投影和侧面投影。

10.求两四棱柱的相贯线

11.求天窗、烟囱与屋顶的表面相交线

12.求截切圆柱的H面和W面投影

13.求半圆球截切后的H面和W面投影

（2）求半圆球截切后的 V面和W面投影

14.求两形体的相贯线。

15.求两正交圆柱的相贯线。

三、 选择题
1.

2.

3.

四、.已知组合体的两面投影图，补绘第三投影
1.

.
2.

3.

4.

5.

6.

.

7.

8.

9.

五、剖面与断面
1.作出1-1、2-2剖面图。

2.求作2-2 和3-3 剖面

2-2剖面 3-3剖面
3..做1―1、2―2剖面图。

4..作出柱的1-1剖面图和2-2断面图。

5.画出梁的1-1断面图和2-2剖面图。

河北电大《画法几何与机械制图》习题答案（大部分）2
一、 单选题
1. 下面的投影图反映了平行投影法的什么投影性质：（ ）
A、真实性
 3. 当用一个平行于圆柱轴线的平面截切圆柱时，在圆柱表面产生的交线是：（ ）
B、矩形
4. 在机械制图中，最常使用的尺寸线终端型式是：（ ）
D、实心箭头
8. 如下图所示，关于人字齿齿轮的正确画法是：（ ）
D、
9. 如果一个半球的半径是100mm，其尺寸的正确标注办法是：（ ）
D、SR100
1. 在机械图样中，一般应采用哪种长度单位？（ ）
D、mm
2. 根据下面的投影图判断，直线AB与直线CD的位置关系是：（ ）
A、交叉
3. 根据下面的投影图判断，直线AB与直线CD的位置关系是：（ ）
C、平行
9. 如果一个半球的半径是100mm，其尺寸的正确标注办法是：（ ）
D、SR100
10.已知点E（10，10，10）、点F（10，10，15），则表明：（ ）
E、点E在点F的下方

2. 根据下面的投影图判断，点E与直线CD的位置关系是：（ ）
A、点E在直线上
5. 如下图所示，其中正确的主视图和俯视图是：（ ）
B、
7. 根据下面粗糙度轮廓参数Ra值判断，表面结构要求精度最高的是：（ ）
D、
8. 已知孔的公称尺寸是Ø35，其上偏差为0.025，下偏差为0，则该轴的最大极限尺寸为：（ ）
B、Ø35.025
10.如下图所示是某机件的主视图和左视图，其正确的E—E移出断面图是：（ ）
C、

4. 轴测图的分类方法中，不包括下面的哪一种分类方法：（ ）
C、三个轴间角的大小

4. 如下图所示是某丁字钢的主视图和左视图，其正确的重合断面图是：（ ）
A、

3. 在求两个圆锥表面的相贯线时，可以使用的作图方法有：（ ）
A、辅助平面法
4. 一个正圆锥，如果使用若干个视图和完整的尺寸标注，它至少需要几个视图才能表达清楚和完整。（ ）
A、1个
5. 一个正三棱锥，它需要标注几个定形尺寸。（ ）
C、3个
6. 一个半圆柱，它需要标注的定形尺寸是：（ ）
B、半径和高
7. 在组合体三视图中，主视图所不具有的投影特性是：（ ）
D、反映组合体各部分的前后位置关系
8. 如下图所示，轴与套筒之间属于是：（ ）
A、间隙配合

3. 根据下面的投影图判断，线段AE的空间形状是：（ ）
E、椭圆弧
5. 一个正立方体，如果使用若干个视图和完整的尺寸标注，它至少需要几个视图才能表达清楚和完整。（ ）
B、2个
6. 如下图所示，其外螺纹的正确画法是：（ ）
D、
. 如下图所示，其几何公差的含义为：（ ）
A、两孔轴线相对于外圆柱轴线的同轴度不大于Ø0.04
9. 在机械图样中，书写文字要求使用的字体是：（ ）
B、长仿宋体
三、 判断题
1. 过定点P作已知线段AB的垂直线，其作图方法和步骤是:先使三角板的斜边过线段AB，然后将三角板旋转，使三角板的斜边过点A，即可作出所需的垂直线。（ ）
错
2. 两同轴回转体的相贯线，是垂直于公共轴线的圆。（ ）
对
3. 读图的基本要领之一，就是“弄清每个视图所有线条和线框的含义”。（ ）
对
4. 在标注组合体尺寸时，需要用形体分析法对组合体进行形体分析。（ ）
对
5. 组合体的尺寸标注，只需标注各部分形体的定形尺寸和定位尺寸。（ ）
错
6. 如下图所示，其所表达形体的三面投影是错误的。（ ）
对
7. 斜视图一般按投影关系配置，也可配置在其他适当位置。必要时，在不致引起误解的情况下，允许将图形旋转配置。（ ）
对
8. 零件的工艺基准，是为保证零件的工艺性，在加工过程中，用于装夹定位、测量、检验零件已加工表面所选定的一些几何要素。（ ）
对
9. 尺寸公差（简称公差），就是零件在加工时所产生的最大尺寸误差。（ ）
错
10.使用形体分析法读图，概括为口诀就是：分线框、对投影，分线面、定位置，综合起来想形体。（ ）
错

1. 如果两条直线的三面投影均相交，则这两条直线必相交。（ ）
错
2. 如下图所示，当α≤Ø时，曲线A是一个椭圆。（ ）
错
3. 如下图所示的三视图中，左视图中有错误。（ ）
对
4. 如下图所示，三视图中所标注的尺寸是完整和清晰的，但尺寸中有错误。（ ）
错
5. 当机件的外形简单或者已通过其他视图表达清楚，而内部结构形状比较复杂，在平行于投影面方向上不对称时，可采用全剖视图。（ ）
对
6. 若机件的结构形状接近于对称，且不对称部分已在其他视图中表达清楚的，也可以采用半剖视图而不用全剖视图。（ ）
对
7. 零件的设计基准，是为保证零件在机器中的工作性能，在设计时用以确定零件在机器中的位置及其几何关系的一些几何要素。（ ）
对
8. 所谓粗糙度轮廓，是在加工表面上所形成的具有较小间距和峰谷的微观几何形状特性称为表面粗糙度。它主要是在加工零件时，由于刀具切削、分裂金属而在零件加工表面留下刀痕以及在金属表面产生塑性变形等因素引起的。（ ）
对
9. 过一般位置平面上的一点，可以作一条投影面的平行线。（ ）
错
10.被大量使用的，且其结构、尺寸等都已经标准化、系列化机械零件，称之为常用件。（ ）
错
1. 在进行圆弧连接时，必须先求出连接弧与被连接线段的切点（即连接点），再求出连接弧的圆心，最后用圆规画出连接弧。（ ）
错
2. 为了使组合体的尺寸标注更加清晰，最好将更多的尺寸标注在主视图上。（ ）
错
4. 机件从前向后投影，所得到的视图称为主视图，它反映机件的主要形状特征。（ ）
对
5. 对于外形特别简单、且具有对称平面的机件，为了突出表达其内部结构，常采用全剖视图而不用半剖视图。（ ）
对
6. 用不平行于任何基本投影面（但需垂直于某个基本投影面）的单一剖切平面剖切机件所得的剖视图称为斜剖视图。（ ）
对
7. 装配图中的技术要求，一般包括装配要求、检验要求、使用要求、其他要求等方面。（ ）
对
8. 尺寸数字、尺寸线、尺寸界线都必须用细实线绘制，箭头须为细长型实心箭头。（ ）
对
9. 位于直线上的一点，其分割直线段长度之比，在投影后比值保持不变。（ ）
错
10.如下图所示的三视图中，左视图中有错误。（ ）
错
三、 判断题
1. 在使用换面法时，新投影面必须平行于一个固定不动的投影面。（ ）
错
2. 读图的基本要领之一，就是“弄清每个视图所有线条和线框的含义”。（ ）
对
3. 在绘制下面的图形时，在所有的圆或圆弧中，应当先画直径为Ф5的圆，最后再画半径为R10的圆弧。（ ）
错
4. 如下图所示，其所表达形体的三面投影是完全正确的。（ ）
对
5. 如下图所示，其所表达形体的三面投影是完全正确的。 （ ）
对
6. 用剖切平面把机件完全剖开所得的剖视图，称为全剖视图。（ ）
对
7. 紧定螺钉用来固定两个零件的相对位置，防止它们之间产生相对运动。（ ）
对
8. 齿轮的传动比，等于主动齿轮转速n1与从动齿轮转速n2之比，也等于它们的齿数之比。（ ）
错
9. 在下面的三面投影图中，被截切圆柱的三面投影都是正确的。（ ）
错
10.标注尺寸的合理性，是指标注的尺寸既能满足零件的设计（性能）要求，又能符合零件的加工工艺要求（便于加工和检测）；当所标注的尺寸不能同时满足上述要求时，应当首先满足其加工工艺要求。（ ）
错
3. 当机件内外结构都比较复杂，且具有对称平面时，在垂直于该对称平面的投影面上可以对称平面为界，一半画成视图，另一半画成剖视图，这样所得到的剖视图称为半剖视图。（ ）
对
4. 局部剖视图的剖切范围可大可小，可视机件的具体结构形状而定。但在同一视图中，局部剖视图的数量不宜过多，以免使图形显得过于破碎。（ ）
对
5. 被大量使用的，且被经常使用的机械零件，称之为常用件。（ ）
错
6. 双头螺柱的有效长度L由设计人员根据计算确定；而双头螺柱的旋入端长度bm，由带螺孔的被连接件的材料决定。（ ）
对
7. 过一般位置平面上的一点，可以作一条投影面的平行线。（ ）
错
8. 用“同心圆法”绘制椭圆，将同心圆等分的份数越多，绘出的椭圆就越精确。（ ）
对
9. 如下图所示，三视图中所标注的尺寸是正确的，但有多余尺寸且不够清晰。（ ）
错
10.所谓互换性，是指在一批加工完成的相同规格的零件中任取一件，不经任何修配就能与其相配的零部件装配成符合要求的产品性质。（ ）
对
三、 判断题
1. 将一般位置直线变换为投影面的平行线，新投影轴必须平行于该直线的一个投影。（ ）
对
2. 组合体三视图包括正视图、俯视图和侧视图，简称三视图。（ ）
错
3. 组合体的尺寸标注，只需标注各部分形体的定形尺寸和定位尺寸。（ ）
错
4. 为了使组合体的尺寸标注更加清晰，最好将更多的尺寸标注在主视图上。（ ）
错
5. 正等轴测图上三个轴间角均为120°，三个轴向变形系数都是0.8。（ ）
对
6. 在绘图时，对于小而简单的物体一般选用放大比例，对大而复杂的物体一般选用是缩小比例。（ ）
对
7. 零件的工艺基准，是为保证零件的工艺性，在加工过程中，用于装夹定位、测量、检验零件已加工表面所选定的一些几何要素。（ ）
对
8. 如下图所示，被截切圆锥的三面投影是完全正确的。（ ）
对
9. 如下图所示，三视图中所标注的尺寸是正确的，但有多余尺寸且不够清晰。（ ）
错
10.在使用全剖视图、半剖视图和局部剖视图时，只能用平面剖开机件，且只能剖切一次。（ ）
错

三、 判断题
1. 机械图样中，标题栏的规格样式目前尚没有国家统一标准。（ ）
错
2. 在绘制机械图样时，一般应先打底稿，后加深加粗；加深加粗时，一般应先加深加粗比较重要的粗线，最后再加深加粗细线。（ ）
错
3. 任何复杂的组合体，都可看作是由若干个基本体经过叠加或挖切而形成的。（ ）
错
5. 如下图所示的三视图中，左视图中有错误。（ ）
对
6. 斜视图一般需要标注。当不致于引起误解时，也可以省略标注。（ ）
错
7. 重合断面图画在视图之内，其轮廓线用粗实线绘制。（ ）
错
8. 滚动轴承的基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，它由轴承类型代号、尺寸系列代号和内径代号构成。（ ）
对
9. 使用形体分析法读图，概括为口诀就是：分线框、对投影，分线面、定位置，综合起来想形体。（ ）
错
10.在使用全剖视图、半剖视图和局部剖视图时，只能用平面剖开机件，且只能剖切一次。（ ）
错
河北电大《画法几何与机械制图》习题答案1（大部分）
备注：粉色部分为选错的题，请大家自己摸索

一、 单选题
1. 在《机械制图》国家标准中，对图线一共规定了几种线宽？（ ）
B、2种
2. 在求两个圆锥表面的相贯线时，可以使用的作图方法有：（ ）
A、辅助平面法
4. 在组合体三视图中，主视图所不具有的投影特性是：（ ）
D、反映组合体各部分的前后位置关系
5. 如下图所示，其中正确的主视图和俯视图是：（ ）
B、
3. 两同轴回转体的相贯线，是垂直于公共轴线的圆。（ ）
对
4. 如下图所示，图中所有尺寸的标注方法都是正确的。（ ）

对
5. 如下图所示，其所表达形体的三面投影是完全正确的。（ ）

对
6. 如下图所示，三视图中所标注的尺寸是正确、完整和清晰的。（ ）

对
7. 局部视图是将机件的某一部分向投影面投影所得到的视图。当不能采用基本视图时，则必须使用局部视图。（ ）
错
8. 斜度是指一直角三角形的两直角边之比，在图样中以∠1:n的形式标注。（ ）
错
9. 如下图所示，被截切圆锥的三面投影是完全正确的。（ ）

对
10. 如下图所示，其所表达形体的三面投影是完全正确的。（ ）

对
1. A3号标准图幅的规格大小是：（ ）
C、420×297
2. 在用“同心圆法”绘制椭圆时，一般需要把同心圆进行几等分为宜？（ ）
E、12等分
3. 根据下面的投影图判断，平面是：（ ）

A、一般位置平面
B、铅垂面
C、正平面
D、水平面
4. 在机械制图中，最常使用的尺寸线终端型式是：（ ）
D、实心箭头
5. 如下图所示，其外螺纹的正确画法是：（ ）
D、
6. 如下图所示，表面结构符号标注错误的是：（ ）
A、
B、
C、
D、
7. 已知孔的公称尺寸是Ø35，其上偏差为0.025，下偏差为0，则该轴的最大极限尺寸为：（ ）
A、Ø35
B、Ø35.025
C、Ø34.975
D、Ø34.925
8. 如下图所示，其几何公差的含义为：（ ）

A、两孔轴线相对于外圆柱轴线的同轴度不大于Ø0.04
9. 在绘制组合体的轴测图时，常采用的作图方法有：（ ）
E、都有
10. 如果轴的公差带完全在孔的公差带之上，则它们属于：（ ）
B、过盈配合
二、 多选题
1. 用换面法求一个平面的实形，有可能需要几次变换。（ ）
A、0次
B、1次
C、2次
D、3次
E、4次
2. 一幅三角板与丁字尺配合使用，可以绘制出与水平线成下列角度的直线：（ ）
A、30°或60°
B、45°
E、15°和75°

4. 在求两个圆锥表面的相贯线时，可以使用的作图方法有：（ ）
A、辅助平面法
5. 一个组合体三视图，一般需要选择几个方向的尺寸基准：（ ）
C、3个
6. 在组合体三视图中，主视图所不具有的投影特性是：（ ）
D、反映组合体各部分的前后位置关系
7. 如下图所示，关于人字齿齿轮的正确画法是：（ ）
D、
8. 根据下面粗糙度轮廓参数Ra值判断，表面结构要求精度最高的是：（ ）

D、
二、 多选题
1. 绘制工程图时，最常用的铅笔型号有：（ ）
A、H
C、HB
2. 现有一直线AB，其侧面投影是：（ ）
E、a〞b〞
4. 下面给出组主视图和俯视图，其中完全正确的主视图和俯视图是:（ ）
C、
D、
三、 判断题
1. 如果将一个一般位置平面变换为投影面的垂直面，只需要一次换面即可。（ ）
对
2. 如下图所示，图中所有尺寸的标注方法都是正确的。（ ）

对
3. 如下图所示，是一个带有缺口正四棱锥的三面投影，其三面投影是完全正确的。（ ）

对
4. 如下图所示，其所表达形体的三面投影是完全正确的。（ ）

对
5. 如下图所示，三视图中所标注的尺寸是正确、完整和清晰的。（ ）

对
6. 若机件的结构形状接近于对称，且不对称部分已在其他视图中表达清楚的，也可以采用半剖视图而不用全剖视图。（ ）
对
7. 在使用全剖视图、半剖视图和局部剖视图时，有时也可以用圆柱面剖开机件。（ ）
对
8. 被大量使用的，且被经常使用的机械零件，称之为常用件。（ ）
错
9. 用“同心圆法”绘制椭圆，将同心圆等分的份数越多，绘出的椭圆就越精确。（ ）
对
10. 如下图所示，其所表达形体的水平投影是完全正确的。（ ）

对

2. 已知点A（10，10，10）、点B（10，20，10），则表明：（ ）
C、点A在点B的后方
3. 在一个圆锥表面上求一点的投影，可以使用的作图方法有：（ ）
C、素线法
4. 如下图所示，其中正确的主视图和俯视图是：（ ）
A、

6. 如下图所示，其几何公差的含义为：（ ）

A、两孔轴线相对于外圆柱轴线的同轴度不大于Ø0.04
8. 若在一个圆球上贯穿一个圆孔，在该圆球表面形成的相贯线的空间形状不可能是：（ ）
B、直线
10. 下面是关于装配结构的合理性的叙述，其中叙述正确的有：（ ）
A、当零件用螺纹紧固件连接时，必须留出加手孔和工具孔以便于拆装
B、当两个零件接触时，在同一方向上的接触面可以有两个，这样既可满足装配要求又便于制造
C、为便于加工和装拆，在可能的条件下最好将销孔制成通孔，否则应加工出工艺孔
D、为保证两零件在装拆前后不致降低装配精度，通常用三个定位销将两零件定位
E、在各零件表面必须有拔模斜度
二、 多选题
1. 视图中的一个封闭线框，它可能代表的是。（ ）
A、若干相切表面的投影
C、一个孔的投影
D、一个平面或一个曲面的投影
2. 如下图所示，各视图中所采用的表达方法有：（ ）

A、全剖视图
B、基本视图
C、局部放大图
D、斜视图
E、三视图
3. 弹簧属于常用件，其特点是当外力除去后，它能立即恢复原状。因此，弹簧的作用一般用来:（ ）
A、测力
B、减振
D、夹紧
E、储能
4. 如下图所示，能与左侧图搭配
