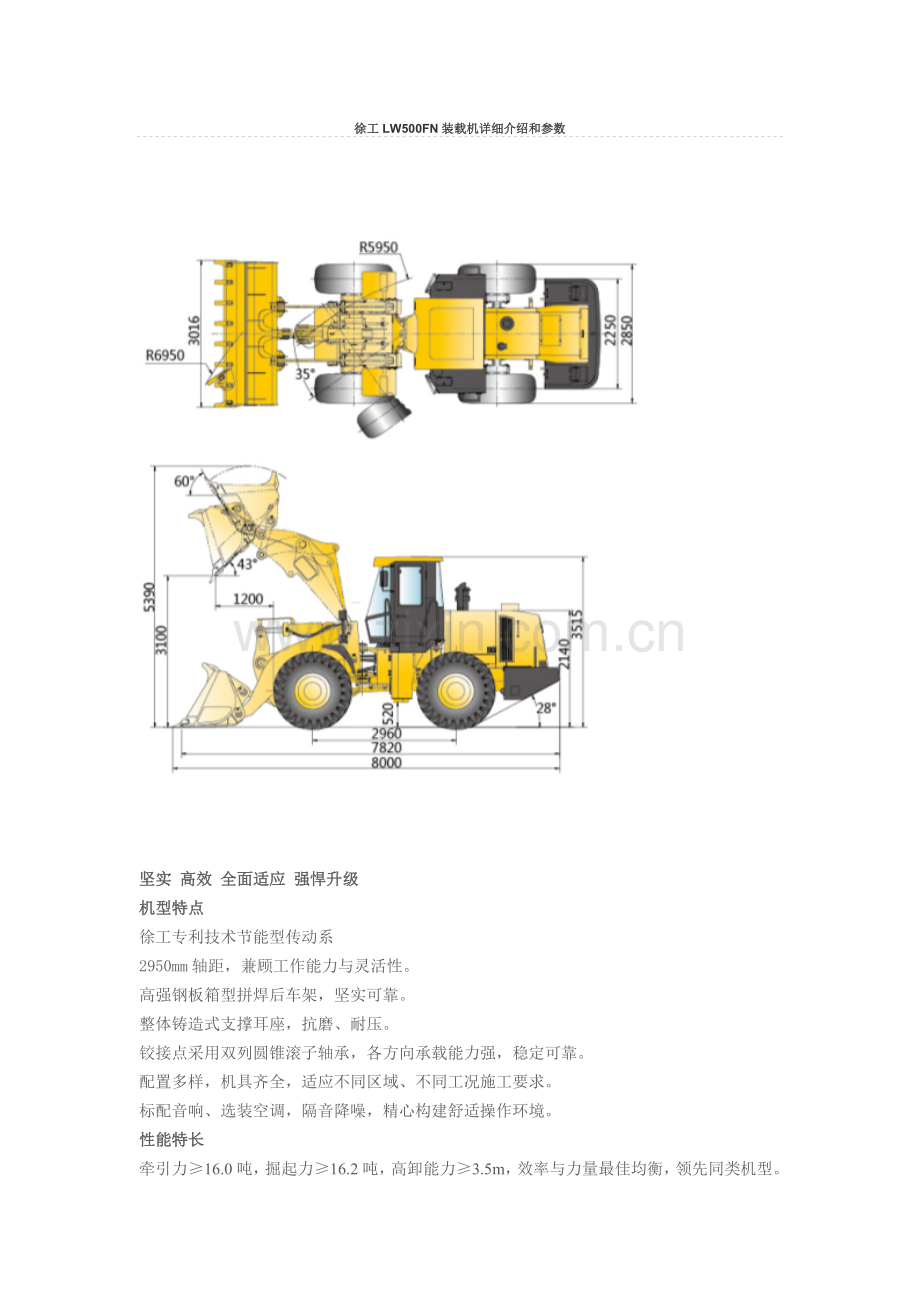

徐工LW500FN装载机详细介绍和参数

坚实 高效 全面适应 强悍升级
机型特点
徐工专利技术节能型传动系
2950mm轴距，兼顾工作能力与灵活性。
高强钢板箱型拼焊后车架，坚实可靠。
整体铸造式支撑耳座，抗磨、耐压。
铰接点采用双列圆锥滚子轴承，各方向承载能力强，稳定可靠。
配置多样，机具齐全，适应不同区域、不同工况施工要求。
标配音响、选装空调，隔音降噪，精心构建舒适操作环境。
性能特长
牵引力≥16.0吨，掘起力≥16.2吨，高卸能力≥3.5m，效率与力量最佳均衡，领先同类机型。

澎湃动力
国II排放，专用型，低转速、低油耗。
马力强劲，扭矩储备系数大，满足瞬间负荷要求，充分提供重载、大负荷作业所需动力。

徐工专利技术节能型变速箱、变距器总成
专用大能容变矩器，确保发动机动力被最大程度利用。加强型设计，关键承重部位采用进口元件，有效提升变速箱超载能力。
传动轴法兰采用DIN和SAE标准，增大固定螺栓分布圆直径，超强抗扭，适应高强度、连续性、重负荷工作

性能卓越的加强型驱动桥
各承载部位饱满、厚实，具有良好的抗过载能力，满足各种高强度、高负荷作业需要。
超强承载能力的车架结构
高强钢板箱型拼焊后车架，坚实可靠。
整体铸造式动臂耳座，杜绝撕裂。
铰接点采用双列圆锥滚子轴承，各方向承载能力强，稳定可靠。
采用有限元分析技术，减少应力集中，消除局部薄弱，各种工况游刃有余。

高强耐磨的铲斗设计

采用高强耐磨材料
铲斗全面使用高强度钢板，耐磨性能、耐冲击性能提高30%以上，使用寿命更长。

关键部位特别强化
关键受力部位采用加强筋板的结构设计，防止铲斗扭曲变形。

采用高挡板结构
减少物料散落，保证最大物料装载量。

优化润滑油道
动臂与铲斗连接的销轴上不再钻孔，销轴强度和使用寿命提升1倍以上。

多样化的斗型设计
1、标准斗，各种工况通用；
2、岩石斗，专门挑战岩石等坚硬物料，耐磨损、抗撞击；
3、煤炭斗，专门针对煤炭等松散物料，斗容大，效率高。

国际品质液压、电器元件
一流的分配阀，双泵合流，转向优先，压力损失小，系统发热少，部件可靠性高。
顶级品牌液压泵，提供更强劲的液压动力。
采用意大利α液压胶管，耐热、抗压，寿命长。
液压管路采用国际DIN标准24°锥加密封O型圈两道密封，密封性能更好，有效解决渗漏难题。
线束采用进口品质材料，优化工艺布局，确保电路系统可靠。

宽敞 舒适的驾驶空间
超大空间豪华驾驶室，空间大，视野好。
模压式橡胶地板，密封防尘。
角度可调式方向机、座椅。
标配MP3播放器，调频、调幅收音机，豪华音响。
选配大功率冷暖空调。

全新数字化VDO组合仪表，美观大方，触手可及的操作元件及按钮，轻松实现各种作业动作

全覆盖精美内饰，驾驶室、机罩阻尼降噪处理，噪音降低6分贝以上，营造最佳操作环境。

全视野后玻璃，高置式后车灯，配倒车报警，视线良好，倒车安全。

维修保养轻松便捷
1、新型骨架结构发动机机罩，上翻式大侧门，开启角度大，发动机及散热器检修、保养更轻松。
2、可打开的旋转式油箱，”双变“维护轻松自如。
3、集中式保险丝盒，电器系统运行状况集中显现，维护方便。
4、系统压力检测口集中引出，维护保养省时、省力。
5、液压油箱回油路的独立腔设计，保证了维修保养得方便性。
6、粉末冶金防尘呼吸器，结实可靠，维护方便。

多种工作装置适应不同作业要求
夹钳：用于各类木材、管件的抓取、转运。
抓草机：用于秸秆、纸板等物料的抓取、转运。
雪犁：用于公路及城市街道的积雪清除。

以人为本的操作设计，确保安全，降低疲劳
制动平稳：气顶油钳盘式四轮制动，制动平稳，安全可靠。
转向轻便：全液压转向系统，转向轻便灵活。
高位自动放平：铲斗具有高位卸料自动放平和运输位置靠挡块功能，提高工作效率，减少作业过程中物料的散落
服务及时确保产品持续高效运转
实施”全生命周期服务“，一生无忧！遍布全球的营销服务网络，覆盖广泛。
项目
单位
参数
工作性能参数
额定载荷
t
5
铲斗容量
m3
3
卸载高度
mm
3090
卸载距离
mm
1130
动臂提升时间
s
≤6
三项和时间
s
≤11
行驶性能参数
最大牵引力
kN
165±5
最小转弯半径(铲斗外缘)
mm
6910
最高行驶车速
km/h
38
质量参数
整机重量
t
10.8
尺寸参数
整机外型尺寸 长×宽×高
mm
8225×3016×3515
轴距
mm
3300
发动机
发动机型号

WD10G220E23
额定功率/转速
kW/r/min
162/2000
本文有河南路友机械提供，技术参数如有疑问，请及时联系！
