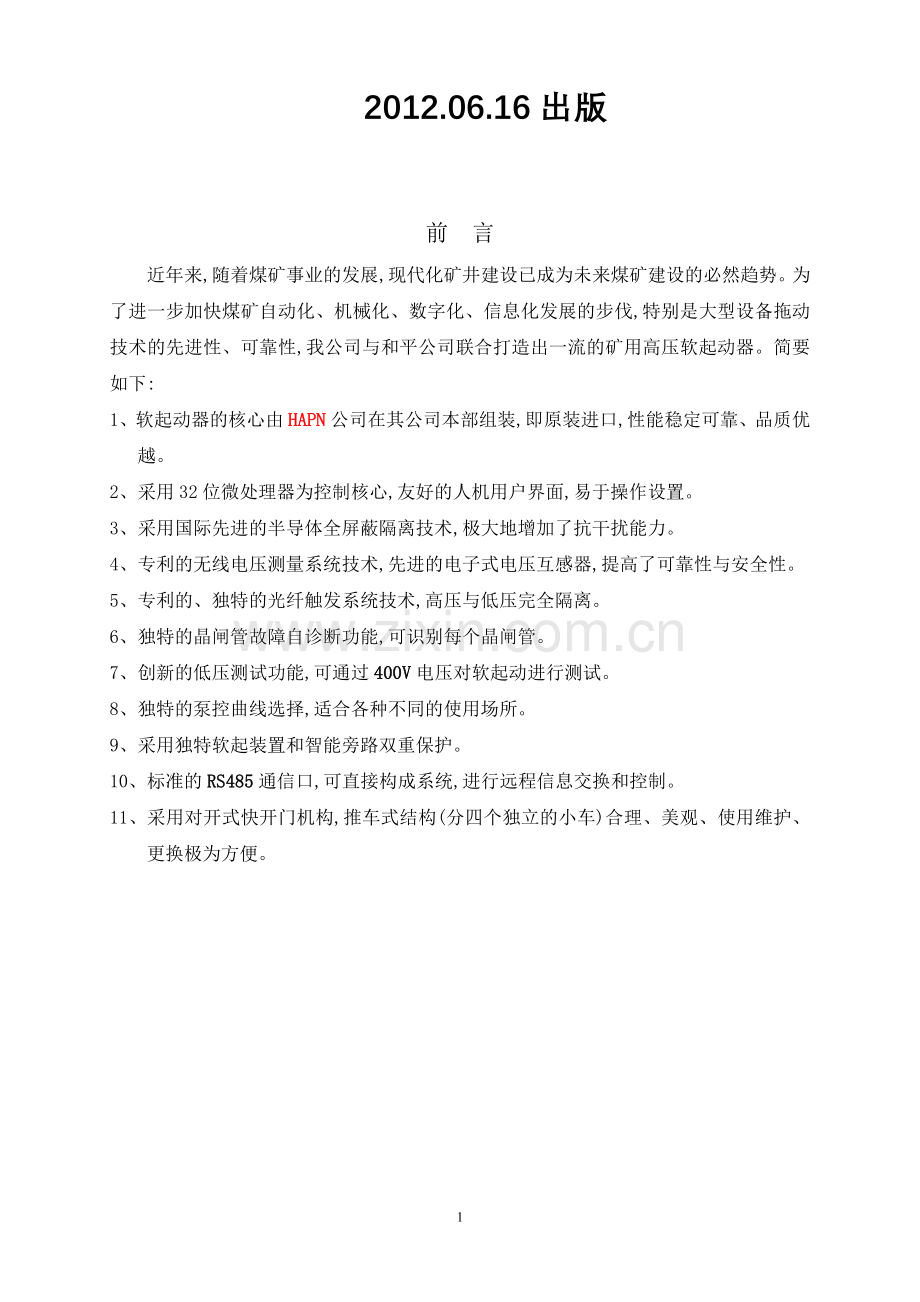

QJGR-315-10(6)-3说明书.doc_第1页
第1页 / 共14页
QJGR-315-10(6)-3说明书.doc_第2页
第2页 / 共14页


点击查看更多>>
资源描述
QJ GR—300(200.100.50)/10(6)-3 矿用隔爆兼本质安全型高压 真空交流软起动器 产品使用说明书 甘肃容和矿用设备集团有限公司 2012.06.16出版 前 言    近年来,随着煤矿事业的发展,现代化矿井建设已成为未来煤矿建设的必然趋势。为了进一步加快煤矿自动化、机械化、数字化、信息化发展的步伐,特别是大型设备拖动技术的先进性、可靠性,我公司与和平公司联合打造出一流的矿用高压软起动器。简要如下: 1、软起动器的核心由HAPN公司在其公司本部组装,即原装进口,性能稳定可靠、品质优越。 2、采用32位微处理器为控制核心,友好的人机用户界面,易于操作设置。 3、采用国际先进的半导体全屏蔽隔离技术,极大地增加了抗干扰能力。 4、专利的无线电压测量系统技术,先进的电子式电压互感器,提高了可靠性与安全性。 5、专利的、独特的光纤触发系统技术,高压与低压完全隔离。 6、独特的晶闸管故障自诊断功能,可识别每个晶闸管。 7、创新的低压测试功能,可通过400V电压对软起动进行测试。 8、独特的泵控曲线选择,适合各种不同的使用场所。 9、采用独特软起装置和智能旁路双重保护。 10、标准的RS485通信口,可直接构成系统,进行远程信息交换和控制。 11、采用对开式快开门机构,推车式结构(分四个独立的小车)合理、美观、使用维护、更换极为方便。 警 告 1、只有专业技术人员才能安装、操作本软起动器,安装、操作前应仔细阅读说明书! 2、本软起动器应可靠接地,以确保可靠操作、安全性和防止意外伤害。 3、对本软起动器或负载电机进行维护前,应切断所有电源。 4、当本软起动器的HRVS-DN装置上电后,其内部组件和P.G.8电路板就会带电。这种电压特别危险,严禁接触。 5、严禁在本软起动器的输出端接入电容器。 6、严禁对本软起动器进行耐压或用兆欧表进行绝缘测试。 7、对本软起动器进行试车时,负载输出端必须接有电机,否则错误连接保护将被击活  “WORNGCOMECTlON” 8、严禁在软起过程中对软起动器进行菜单设定,试验和软硬起选择等操作,否则可能引起设备故障等不良后果。 9、为了设备安全可靠地运行,在首次高电压投入运行前应进行低电压反复测试(三相380V),我公司对每台高压软起动器的首次运行都派专业技术人员到现场安装调试,请勿擅自试车,以便造成不良后果。 使用前请认真阅读说明书! 一 概述 1、用途:   QJGR-300(200,100,50)/10(6)-3矿用隔爆兼本质安全型高压真空交流软起动器(以下简称软起动)适用于含有爆炸性气体(甲烷)和煤尘的煤矿井下,主要用于额定电压至10KV(6KV),频率为50HZ的大型设备、特殊要求、重载或使用条件恶劣的三相异步电动机的软起动、泵控、脉冲起动、旁路起动等,是集高压真空电磁起动器、全数字微电脑调速技术、光纤隔离技术为一体的21世纪高科技产品,独特的“S”型曲线使软起动具有起动电流小、起动速度平衡可调、起动性能稳定可靠、对电网及机构设备冲击小等优点,是传统直接起动、三角起动、电抗器起动、自耦减压起动、双速起动等最理想更新换代产品。本软起动具有一拖三的功能。   本软起动还可广泛用于石油、冶金、露天矿山、码头、选煤厂、发电厂等大型重负荷机械设备软起等,在其它起动装置不能或难以正常拖功的恶劣情况下能可靠工作。 2、适用条件: 2.1、海拔高度不超过2000m。 2.2、周围环境温度为B5一+40汇,相对湿度不大于95%(+25r)。 2.3、在有甲烷或煤尘爆炸的场所。 2.4、无破坏金属和绝缘材料的腐蚀性气体的地方。 2.5、安装类别为lU类。 2.6、电网要求: 2.6.1、输入电压波形应为正弦波。 2.6.2、输入电压幅值波动不超过额定值的—l5%一+10%。 2.6.3、频率波动不超过额定值的土2%。 2,6.4、电网的负相序分量或零相序分量不超过正相序分量的5%。 3、型号含义    Q J G R— □ /10(6)- 3 一拖三 额定电压10KV(6KV) 额定电流300A(200A,100A,50A) 软起动 高压 隔爆兼本安型 起动器 4、执行标准 4.1、执行标准:GB3836.1一4-2000、Q/RH019 -2011 4.2、防爆类型:隔爆兼本安型 4.3、防爆标志:Exd【ib】Ⅰ 5、产品规格表 序号 型号 额定电压 额定电流 额定功率 外形尺寸(mm) KW 宽(深) 高 长 1 QJGR-50/6 6KV 50A 410 1260 1290 2290 2 QJGR-100/6 6KV 100A 820 3 QJGR-200/6 6KV 200A 1650 4 QJGR-300/6 6KV 300A 2500 5 QJGR-50/10 10KV 50A 690 6 QJGR-100/10 10KV 100A 1380 7 QJGR-200/10 10KV 200A 2770 8 QJGR-300/10 10KV 300A 4100 二 主要技术参数 1、额定电压:10KV,6KV 2、最高电压:11.5KV,7.2KV 3、额定频率:50HZ 4、额定电流:50A. 100A、200A. 300A 5、接触器关合电流:4000A 8、接触器开断电流:3200A 7、软起过载:100一850%,0一5S可调 8、脉冲参数:70-7009ble,0一2S可调 9、控制模式:软起动、 泵控、脉冲起动、直起动。 10、频繁起动次数:12次/小时 11、冷却方式:自然冷却。 12、本安参数:本安输出最高开路电压:12V,本安输出最大短路电流:35mA。 13、保护功能 13.1、过载、短路、欠电流、三相电流不平衡、漏电、过电压、欠电压等保护; 13.2、旁路打开、起动次数太多,起动时间过长保护; 13.3、错误连接,晶闸管短路保护; 13.4、超温、参数错误保护; 13.5、绝缘监视保护; 14、电压、电流、功率、功率因数监控。 15、通信功能:标准RS485通信功能 三 结构特点 软起动为方形外壳,螺栓固定开门结构,有3个隔爆腔室(主腔室、进出线腔室、控制线腔室)本体为模块式结构。其主腔左侧为三路高压接触器,中间为三相软起动组件,右侧为主高压接触器、电压互感器及控制组件,前门有观察窗及控制按钮等。 四 按键及用户界面说明 1、按键 1.1、“确认”(Mode):用于翻找主菜单界面 1.2、“选择” (Select):用于进入主菜单下的子菜单界面 1.3、“上翻”(△):用于对选定参数数值的加修改 1.4、“下翻”():用于对选定参数数值的减修改 1.5、“保存”(Store):用于储存新的数据。 1.6、“复位”(Rest):用于故障后的人I.复位   注:按住“确认”、“选择”、“上翻”或“下翻”按键不放, 可加快页面的翻转或数据的改变速度。 2、界面说明: 上电后显示电流显示界面 Ⅰ1 Ⅰ2 Ⅰ3 0 0 0 % 若在界面下连续按“确认”(Mode)键则依次出现如下界面,再返回上面的电流显示界面。 主参数 保护参数 MAIN & PROTECT。 PARAMETERS 起动参数 START PARAMETERS 停止参数 STOP PARAMETERS 统计数据 STATISTICAL DATA —****— MAIN & PROTECT. PARAMETERS 在 主参数、保护参数界面下按“选择”(Select),将进入 参数设定界面 起动器的额定电流 STARTER FLC 300 AMP. 范围:20-1400可调,出厂设定值与铭牌统一,勿改动。 在此界面下按“上翻”(△)或“下翻”( )键可对数据进行修改 若按“选择”(Select)则进入下一界面 MOTOR FLA 300 AMP. 电动机额定电流 范围:50-100%的电机额定电流,用户根据负载电机进行设定。 同理可进行数据修改 若按“选择”(Select)进入 欠电流设置 UNDERCURR.TRIP 0 % OF FLA 范围:0=OFF(无欠流保护),20~90%电机额定电流可调,同理可进行数据修改。 若按“选择”(Select)进入 欠流跳闸延时 UNDERCURR. DELAY 10 S E C . 范围:1~40S可调,同理可进行数据修改 若按“选择”(Select)进入 过流设置 0/C-SHEAR PIN 600 % OF FLA 范围:100~850%的电机额定电流可调,同理可进行数据修改 若按“选择”(Select)进入 过流跳闸延时 0/C-SHEAR PIN 600 % OF FLA 范围:0~5S可调,同理可进行数据修改 若按“选择”(Select)进入 过载设置 OVERLOAD TRIP 115%  OF  FLA 范围:75%~150%电机额定电流可调,同理可进行数据修改 若按“选择”(Select)进入 过载跳闸延时 (在5倍电机额定电流下的数值) OVERLOAD DELAY 4 SEC-AT 5 FLA 范围:1~10S可调,同理可进行数据修改 若按“选择”(Select)进入 三相不平衡设置 UNBALANCE TRIP 20 % OF FLA 范围:10~100%电机额定电流可调,同理可进行数据修改 若按“选择”(Select)进入 不平衡跳闸延时 UNBALANCE DELAY 5 S E C. 范围:1~60S可调,同理可进行数据修改 若按“选择”(Select)进入 接地电流设置 GND FAULT TRIP 20 % OF FLA 范围:10~100%电机额定电流可调或关闭OFF。同理可进行数据修改 若按“选择”(Select)进入 接地跳闸延时 GND FAULT DELAY 5 S E C. 范围:1~60S可调,同理可进行数据修改 若按“选择”(Select)进入 欠压设置 UNDERVOLT. TRIP 70 % OF Un 范围:50~90%额定电压可调或“关闭”OFF,同理可进行数据修改 若按“选择”(Select)进入 欠压跳闸延时 UNDERVOLT. DELAY 5 S E C. 范围:1~10S可调,同理可进行数据修改 若按“选择”(Select)进入 主参数及保护参数 修改后保存提示界面 STORE ENABLE MAIN & PROTECT 在此界面下按“保存”(Store)保存修改后的数据 若保存成功则界面提示 保存成功 DATA SAVED OK 界面出现约2S后返回“主参数、保存参数”界面 若保存失败则出现界面 保存失败 STORAGE ERROR 请按“选择”键直到“主参数及保护参数修改后保存提示界面”后按“保存”显示成功后方可。 START PARAMETERS 在 “起动参数”界面下按“选择”(Select)将进入起动参数设定界面 软起曲线选择 SOFT START CURVE 1 (STANDARD) 按“上翻”(△)、“下翻”()可选择起动曲线 有如下几种供选择 0(BASIC)…………………………………………基本起动曲线 1(STANDARD)……………………………………标准起动曲线 2!!……………………………………………………泵控起动曲线1# 3!!……………………………………………………泵控起动曲线2# 4!!……………………………………………………泵控起动曲线3# 5(TORQVE)………………………………………转矩控制起动曲线 若按“选择”(Select)进入 脉冲设置数值 PULSE LEVEL 70 % OF FLA 范围:70%~700%电机额定可调 按“上翻”(△)、“下翻”( )可进行数据修改。 若按“选择”(Select)进入 脉冲时间 PULSE TIME O. O S E C. 注:脉冲起动对起动曲线设有影响。 范围:0~10S可调,同理可进行数据修改 若按“选择”(Select)进入 初始电压设置 INTIAL VOLTAGE 30 % 范围:10~50%额定电压可调,若选择起动曲线0或1则有可能在100%~400% OF FLA的范围内按电机的额定电流百分比增加,即液显就会变为 INTIAL CURRENT 100% OF FLA 同理可进行数据修改 若按“选择”(Select)进入 起始电流设置 CURRENT LIMIT 400 % OF FLA 范围:100~400%电机额定电流可调,同理可进行数据修改 若按“选择”(Select)进入 软起时间设置 ACC. TIME 10 S E C. 范围:1~30S可调,同理可进行数据修改 若按“选择”(Select)进入 最大起动时间设置 MAX. START TIME 30 S E C. 范围:1~30S可调,同理可进行数据修改 若按“选择”(Select)进入 允许起动次数设置 (在起动周期的时间为) NUMBER OF STARTS 1 范围:1~10可调或“关闭”(OFF),同理可进行数据修改 若按“选择”(Select)进入 起动周期设置 STARTS PERION 20 MIN. 范围:1~60分钟可调,同理可进行数据修改 若按“选择”(Select)进入 禁止起动间隔时间设置 STARTS INHIBIT 15 MIN. 按“上翻”(△)、“下翻”()可选择软停曲线 有如下几种供选择 0(BASIC)………………………………………… 基本软停曲线 1(STANDARD)……………………………………标准速度增益软停曲线 2!!……………………………………………………2# 速度增益软停曲线 3!!……………………………………………………3# 速度增益软停曲线 4!!……………………………………………………4# 速度增益软停曲线 5(TORQUE)………………………………………5# 速度增益软停曲线 若按“选择”(Select)进入 软停时间设置 DEC. TIME 10 S E C. 范围:0~30可调,按“上翻”(△)、“下翻”()可进行数据修改 若按“选择”(Select)进入 停车最终转矩设置 FINAL TORQUE 0(MIN.) 范围:0~10S可调,同理可进行数据修改 若按“选择”(Select)进入 停止参数修改后保存提高界面 STORE ENABLE STOP PARAMETERS 按“保存”(Store)保存数据 保存成功同样会有保存成功提示,保存失败再按前述方法操作。 最后一次故障跳动闸时的电流 TRIP CURRENT 0 % OF FLA 按“选择”(Select)进入 电机跳闸次数 TOTAL # OF TRIPS 0 指从开始显示电机跳闸次数或者从上一次被“复位”时起,显示电机跳闸次数。 按“选择”(Select)进入 最后一次运行的历史记录 PREVIOUS TRIP-1 NO DATA 若无记录则显示“NO DATA”连续按“选择”可依次查询最后1-9次运行的历史记录 3、故障界面说明 3.1、UNBALANCE TRIP…………………………………………三相电流不平衡 3.2、GND FAULT TRIP…………………………………………接地故障 3.3、PWR ON & NO START………………进线有电但未起动(进线指晶闸管电源侧) 3.4、BY-PASS OPEN……………………………………………旁路接触器打开 3.5、TOO MANY STARTS……………………………………起动次数太多 3.6、LONG START TIME………………………………………起动器时间过长 3.7、O/C-SHEAR PIN……………………………………………过流 3.8、OVERLOAD……………………………………………………过载 3.9、UNDER CURRENT…………………………………………欠电流 3.10、URDER VOLTAGE…………………………………………欠压 3.11、NO VOLTAGE………………………………………………失压 3.12、PHASE LOSS………………………………………………缺相 3.13、PHASE SEQUENCE………………………………………相序 3.14、WRONG CONNECTION SHORTED SCR………………错误连接或晶闸管短路 3.15、S·SCR OR W·CON………………………………………光纤错误或晶闸管短路 3.16、OVER TEMPERATURE……………………………………超温 3.17、EXTERNAL FAVLT 1………………………………………外接故障 1 3.18、EXTERNAL FAVLT 2………………………………………外接故障 2 3.19、WRONG PARAMETERS…………………………………错误参数 3.20、SETCURUE TO 0……………………………………设置曲线 0 五 电气原理 (电气原理详见电气原理图) 1 按原理正确联接主回路和控制回路。 2 直起 软直起转换开关SW1、SW2、SW3分别打到直起位置。 上电后三相电压互感器TV得电,控制回路得电工作,若未检测到故障,则故障继电器K2不闭合,为起动提供准备。 起动过程:用户可根据自身需要选择就地控制或远程控制,下面以就地控制为便说明。按下起动ST1(或ST2、ST3)按钮,继电器1KA2(或2KA2、3KA2)动作吸合,旁路高压起动器的接触器1KM1(或2KM2、3KM3)得电吸合,1号(或2号、3号)电机运行。(高压起动器的原理见高压起动器的使用说明书) 停止过程:按下停止按钮STP1(或STP2、STP3),继电器1KA2(或2KA2、3KA2)动作释放,旁路高压起动器的接触器1KM1(或2KM2、3KM3)释放,1号(或2号、3号)电机停止。 电机保护由各路高压起动器的综合保护完成。 3 软起 软直起转换开关SW1、SW2、SW3分别打到软起位置。 上电后三相电压互感器TV得电,控制回路得电工作,若未检测到故障,则故障继电器K2不闭合,继电器FR闭合,TR1得电为起动提供准备。 起动过程:按下起动ST1(或ST2、ST3)按钮,继电器KA12动作吸合,KA12(3,5)闭合,继电器KA1动作吸合,KA1(13,14)、KA1(23,24)闭合,主接触器KM得电吸合接入主电源,起动继电器1KA1(或2KA1、3KA1)动作吸合,起动高压接触器KM1(或KM2、KM3)得电吸合,软起动装置开始按预先设置的起动模式,触发可控硅,进入软起状态,1号(或2号、3号)电机起动运行。当软起完成后,软起装置内置旁路继电器1KA2(或2KA2、3KA2)动作,旁路高压起动器的接触器1KM1(或2KM2、3KM3)得电吸合,旁路投入,电机正常运行。并且起动继电器1KA1(或2KA1、3KA1)延时释放,起动高压接触器KM1(或KM2、KM3)释放,软起动硅组件退出运行,起动过程结束。 起动时3路不能同时进行,软起时第一台起动运行正常后,延时5分钟后,再起动下一台。 停止过程:按下停止按钮STP1(或STP2、STP3),继电器1KA2(或2KA2、3KA2)动作释放,旁路高压起动器的接触器1KM1(或2KM2、3KM3)释放,1号(或2号、3号)电机停止。 电机保护由各路高压起动器的综合保护完成。 六 使用与维修 1 严禁带电开盖 2 软起动使用前应检查各零部件是否因运输而损坏和松动,发现问题及时处理,否则不准使用。 3 在运输、搬运过程中严禁倒运、翻滚和强烈振动。 4 定期对隔爆接合面进行检查、清理、并涂204-1防锈油。 5 本软起动器应可靠接地。 6 本软起动器1小时内起动次数不应多于12次,且两次起动的时间间隔应大于5分钟。 7 本软起动器的软起装置采用原装进口SLOCON公司生产HPVS-DN的IP00主机,不得随意拆卸,以免造成损坏。 8 严禁用兆欧表、工频耐压台对软起动器进行绝缘测试,否则会损坏内部元器件,确实需要测试时应用万用表进行。 9 检修时不得随意改变本安电路元器件的规格、型号、参数。 10 严禁用接地芯线兼作本安控制回路。 11 开关应存放在干燥、防止雨淋通风良好的场所。 12 安装 12.1 安装前必须分别调试好软起动器和旁路高压起动器。 12.2 按原理正确联接主回路和控制回路(详见软起动器与高压起动器联接接线图)。软起与旁路联接,若旁路无闭合反馈信号可不接,开路;无门闭锁输出可不接,短接该接点;无综保故障信号(工作时常开)输出可不接,开路。 12.3 检查软起动器的技术数据(电压、电流等级)是否与所需相符,并根据实际负载情况对软起参数进行整定。软起动双重调节功能通过CPU上的模拟电位器实现,调试人员在确认好电机参数及编号后,打开CPU上标识为“PERIPHERAL”的盖板,调整模拟电位器位置,拨至最左边时右侧七段数码管显示OO,拨至最左边时显示FF,CPU程序内定义:a) OO—三台电机功率相近,无需双重调节功能;b) 4F—1号电机功率与其它两台电机相差较大,需采用双重设置参数;c) 8F—2号电机功率与其它两台电机相差较大,需采用双重设置参数;d) FF—3号电机功率与其它两台电机相差较大,需采用双重设置参数。(上述4值允许有小范围误差) 12.4 检查旁路高压起动器的技术数据(电压、电流等级)是否与所需相符,并根据实际负载情况对参数保护进行整定(详见高压起动器使用说明书)。 12.5 起动时3路不能同时进行,软起时第一台起动运行正常后,延时5分钟后,再起动下一台。 12.6 软直起转换开关SW1、SW2、SW3设置为软起或直起位置。在起动时最好设置为同一状态。避免起动不正常。 七 产品主要配件表 序号 名 称 型 号 规 格 数量 1 电子电压变送器 EVT-TX 1 2 电子电压变送器接收器 EVT-RX 1 3 晶闸管串联组合 SCR×10(6)包括触发电源、 光纤触发控制板、阻容吸收板、晶闸管、散热器、均压电阻 3 4 主控系统 DNC主控制板、光纤发射接收板、电源板 1 5 高压真空接触器 JCZ5-12(7.2)/630 AC127V 双辅助 4 6 电流互感器 LNZD2-10(6) 300/2A环型 2.5VA 1级 3 7 控制变压器TR1 BK-300VA 输入0~90~100~115/26.5V×3 1 8 中间继电器 LY2NJ-44 AC110V 10 9 中间继电器 JZC1-44 AC110V 4 10 高压熔断器 RN2-6/0.5A 3 11 开关电源SP1 S-15-24 AC100V 1 12 可编程控制器PLC CP1H-X40DR,CPM1A-20EDR1 1 13 按钮 LA2-5A 6 14 三相五柱式电压互感器TV JSZW3-10(6 ) 300VA 1 八 包装 随同产品装箱文件有: 1 产品合格证 2 产品使用说明书 九 订货须知 订货时须指出: 1、产品型号、名称 2、额定电压、额定电流、电机功率 3、订购台数 13
