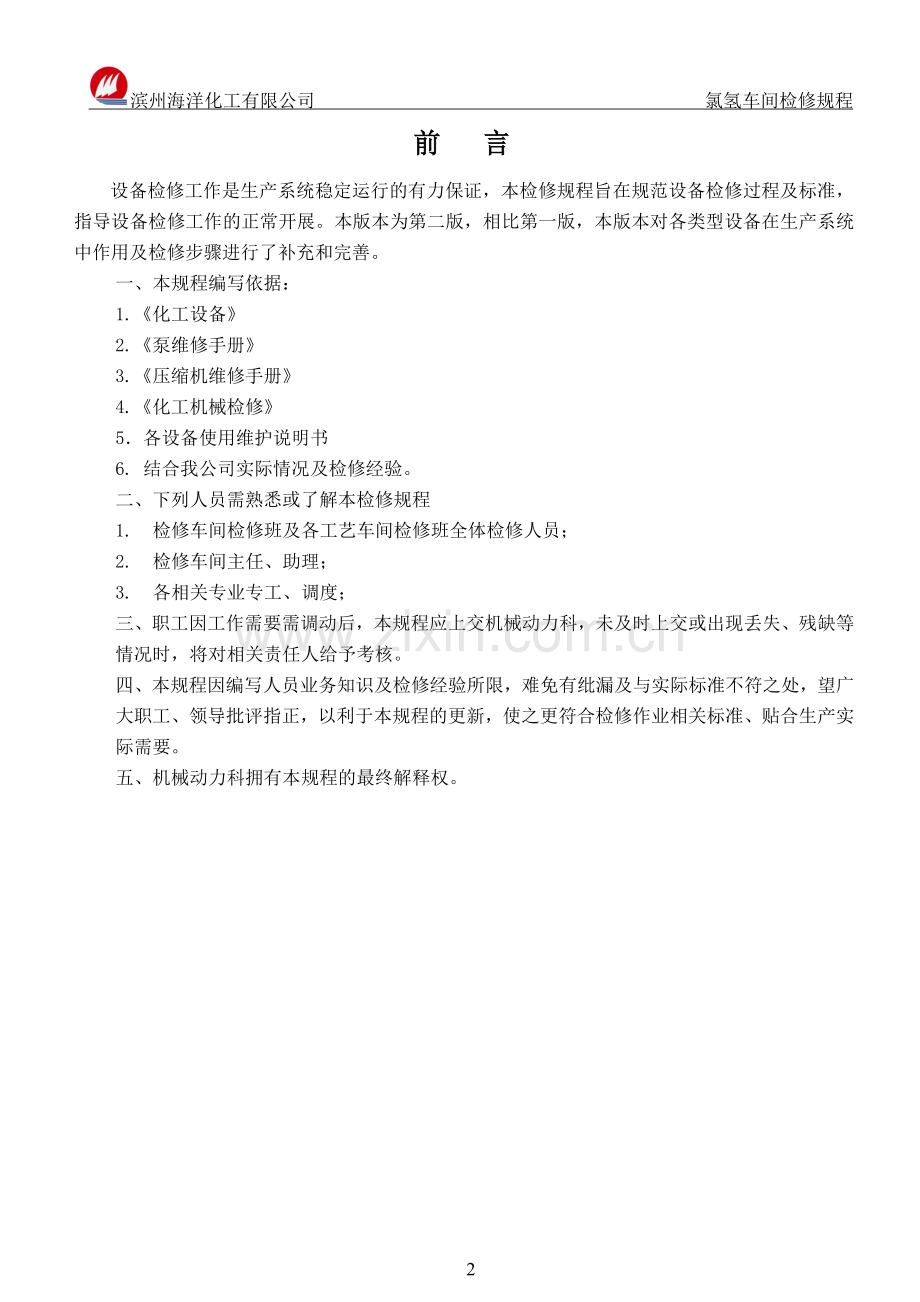

滨州海洋化工有限公司 氯氢车间检修规程 批准:杨光厂 审核:李殿海 初审:张 勇 修编:徐景良 李金伟 前 言 设备检修工作是生产系统稳定运行的有力保证,本检修规程旨在规范设备检修过程及标准,指导设备检修工作的正常开展。本版本为第二版,相比第一版,本版本对各类型设备在生产系统中作用及检修步骤进行了补充和完善。 一、本规程编写依据: 1.《化工设备》 2.《泵维修手册》 3.《压缩机维修手册》 4.《化工机械检修》 5.各设备使用维护说明书 6. 结合我公司实际情况及检修经验。 二、下列人员需熟悉或了解本检修规程 1. 检修车间检修班及各工艺车间检修班全体检修人员; 2. 检修车间主任、助理; 3. 各相关专业专工、调度; 三、职工因工作需要需调动后,本规程应上交机械动力科,未及时上交或出现丢失、残缺等情况时,将对相关责任人给予考核。 四、本规程因编写人员业务知识及检修经验所限,难免有纰漏及与实际标准不符之处,望广大职工、领导批评指正,以利于本规程的更新,使之更符合检修作业相关标准、贴合生产实际需要。 五、机械动力科拥有本规程的最终解释权。 第一章 泵类设备的检修 4 第一节 离心泵的检修 4 第二节 计量泵的检修 16 第三节 磁力泵的检修 22 第四节 液氯液下泵的检修 26 第五节 屏蔽泵的检修 31 第二章 压缩机类设备的检修 40 第一节 氯气压缩机的检修 40 第二节 氢气压缩机的检修 46 第三节 氯气螺杆机组的检修 52 第三章 离心通风机的检修 61 第四章 石墨设备的检修 67 第一节 合成炉的检修 67 第二节 石墨换热设备的检修 70 第三节 其它石墨设备的检修 73 第四节 阻火器的检修 74 第五章 换热设备的检修 77 第六章 塔类设备的检修 85 第七章 捕沫器设备的检修 92 第八章 玻璃钢设备的检修 95 第九章 碳钢设备(容器)的检修 97 第十章 衬胶设备的检修 103 第十一章 公共部分 106 第一节 电动葫芦的检修 106 第二节 桥(门)式起重机的检修 112 第三节 压力容器的检修 126 第四节 阀门的检修 136 第五节 管道的检修 147 附录A:容器压力试验方法及安全规则 152 附录B:常用研具材料的选用(参考件) 154 附录C:磨料的代号及应用范围(参考件) 155 附录D:磨料粒度尺寸范围(参考件) 155 附录E:常用填料选用表 (参考件) 156 附录F:常用钢管的化学成份 157 附录G:常用钢管的机械性能 158 附录H:常用螺栓、螺母机械性能 158 附录I:常用紧固件材料化学成分 159 附录J:设备维护保养项目一览表 159 第一章 泵类设备的检修 第一节 离心泵的检修 1、总则 1.1主题内容及使用范围 1.1.1本规程规定了离心泵的技术规范、检修周期与内容、检修与质量标准、离心泵的检修及设备维护与故障处理。 1.1.2本规程适用于化工行业常用离心泵。 1.2引用标准及参考资料 SHS01013-2004《离心泵维护检修规程》 GB/T5657-1995《离心泵技术要求》 《各厂家设备说明书》 2、技术规范 2.1本车间的离心泵厂家、型号及数量见下表: 名称 规格型号 数量 生产厂家 氯水循环泵 IT200-150-400A 2台 靖江利工 氯水循环泵 IJ200-150-350D 1台 杭州碱泵 吸收塔循环泵 IT150-125-400 1台 靖江利工 吸收塔循环泵 XZA150-150-400 1台 西安泵阀 尾气塔循环泵 IT100-65-200A 2台 靖江利工 中和液排放泵 IT25-20-160B 1台 靖江利工 循环液泵 IHF125-100-250A 2台 安徽南方 填料塔循环泵 MCZ80-200 2台 烟台牟平 填料塔循环泵 IJ125-80-200D 1台 杭州碱泵 泡罩塔循环泵 MCZ32-160D 2台 烟台牟平 稀酸泵 MCZ32-160B 1台 烟台牟平 氢气洗涤液循环泵 MCZ100-200B 2台 烟台牟平 高纯盐酸泵 65FSB-30L 1台 常州飞腾 高纯盐酸泵 80FSB-30 2台 张家港惠尔密 软水泵 MCZ40-250C 2台 烟台牟平 冷冻水泵 200-150-500 2台 广州白云 凝水泵 25YF-50 1台 广州白云 凝水泵 50Y-25A 1台 烟台瑞龙 2.2各离心泵在系统中的主要作用 2.2.1氯水循环泵的主要作用:将氯水循环对氯气洗涤塔内的氯气进行除水及降温。 2.2.2吸收塔循环泵的主要作用:对吸收塔内的介质进行循环并将次氯酸钠外卖。 2.2.3尾气塔循环泵的主要作用:对尾气塔内的碱液进行循环吸收。 2.2.4中和液排放泵的主要作用:将排污槽内排入中和槽的三氯化氮中和完毕后打入循环槽内。 2.2.5循环液泵的主要作用:将循环液槽内的纯水输送到合成产酸系统进行产酸。 2.2.6填料塔酸泵的主要作用:将酸循环对填料塔内的氯气进行除水及降温。 2.2.7泡罩塔酸泵的主要作用:将酸循环对泡罩塔内的氯气进行除水及降温。 2.2.8稀酸泵的主要作用:对稀硫酸进行装车外卖。 2.2.9氢气洗涤液循环泵的主要作用:循环碱性水对氢气洗涤塔内的氢气进行除水及降温。 2.2.10软水泵的主要作用:对合成炉夹套内供水生产蒸汽。 2.2.11冷冻水泵的主要作用:将溴化锂机组生产的冷水输送到各个工序。 2.2.12凝水泵的主要作用:将回收的蒸汽冷凝水输送到合成软水槽。 2.3离心泵的工作原理:驱动机通过泵轴带动叶轮旋转产生离心力,在离心力的作用下,液体沿叶片流道被甩向叶轮出口,液体经蜗壳收集送入排出管。液体从叶轮获得能量,此时压力能和速度能均增加,并依靠此能量将液体输送到工作地点。 在液体被甩向叶轮出口的同时,叶轮入口中心处形成的低压,在吸液罐和叶轮中心处的液体之间就产生了压差,吸液罐中的液体在这个压差的作用下,不断的经吸入管路及泵的吸入室进入叶轮中。 2.4离心泵的主要工作参数 2.4.1流量:即泵在单位时间内排出的液体量,通常用体积单位表示,符号Q,单位有m³/h、m³/s、l/s等。 2.4.2扬程:输送单位重量的液体从泵入口处到泵出口处,其能量的增值,用H表示,单位为Kgf.m/Kgf。 2.4.3转速:泵的转速是泵每分钟旋转的次数,用n来表示。电机转速N一般在2900转/分左右。 2.4.4汽蚀余量:离心泵的汽蚀余量是表示泵的性能的主要参数,用符号△hr表示,单位为米液柱。 2.4.5功率和效率:泵的输入功率为轴功率N,也就是电机的输出功率。泵的输出功率为有效功率Ne。 3、检修周期与内容 3.1检修周期 检修类别 小修 大修 检修周期(月) 6 18 3.2检修内容 3.2.1小修项目 (1)更换填料密封。 (2)检查清洗轴承、轴承箱、挡油环、挡水环、油标等,调整轴承间隙。 (3)检查修理联轴器及驱动机与泵的对中情况。 (4)处理在运行中出现的一般缺陷。 (5)检查清理冷却水、油封和润滑等情况。 3.2.2大修项目 (1)包括小修项目。 (2)检查修理机械密封。 (3)解体检查各零部件的磨损、腐蚀和冲蚀情况。泵轴、叶轮必要时进行无损探伤。 (4)检查清理轴承、油封等,测量、调整轴承油封间隙。 (5)检查测量转子的各部圆跳动和间隙,必要时做动平衡校验。 (6)检查并校正轴的直线度。 (7)测量并调整转子的轴向窜动量。 (8)检查泵体、基础、地脚螺栓及进、出口法兰的错位情况,防止将附加应力施加于泵体,必要时重新配管。 4、检修质量和标准 4.1拆卸前的检查 4.1.1掌握泵的运转情况,并备齐必要的图纸和资料。 4.1.2备齐检修工具、量具、起重机具、配件及材料。 4.1.3切断电源及设备与系统的联系,放净泵内介质,达到设备安全检修条件。 4.2拆卸与检查 4.2.1拆卸附属管线,并检查清扫。 4.2.2拆卸联轴器安全罩,检查联轴器对中,设定联轴器的定位标记。 4.2.3测量转子的轴向窜动量,拆卸检查轴承。 4.2.4拆卸密封并进行检查。 4.2.5测量转子各部圆跳动和间隙。 4.2.6拆卸转子,测量主轴的径向圆跳动。 4.2.7检查各零部件,必要时进行探伤检查。 4.2.8检查通流部分是否有汽蚀、冲刷、磨损、腐蚀结垢等情况。 4.3检修标准 4.3.1联轴器 (1)半联轴器与轴配合为H7/JS6。 (2)联轴器两端面轴向间隙一般为2-6mm。 (3)安装齿式联轴器应保证外齿在内齿宽的中间部位。 (4)安装弹性圈柱销联轴器时,其弹性圈与柱销应为过盈配合,并有一定紧力。弹性圈与联轴器销孔的直径间隙为0.6-1.2mm。 (5)联轴器的对中要求值应符合下表要求: 联轴器形式 径向允差 端面允差 刚性 0.06 0.04 弹性圈柱销式 0.08 0.06 齿式 叠片式 0.15 0.08 (6)联轴器对中检查时,调整垫片每组不得超过4块。 (7)热油泵预热升温正常后,应校核联轴器对中。 4.3.2轴承 (1)滑动轴承 a、轴承与轴承压盖的过盈量为0-0.04mm(轴承衬为球面的除外),下轴承衬与轴承座接触应均匀,接触面积达60%以上,轴承衬不许加垫片。 b、更换轴承时,轴径与轴承接触角为60-90°,接触面积应均匀,接触点不少于2-3点/cm²。 c、轴承合金层与轴承衬应结合牢固,合金层表面不得有气孔、夹渣,裂纹、剥离等缺陷。 d、轴承顶部间隙值应符合下表的要求:(单位:mm) 轴径 间隙 轴径 间隙 18-30 0.07-0.12 >50-80 0.10-0.18 >30-50 0.08-0.15 >80-120 0.14-0.22 >120-180 0.16-0.26 e、轴承侧间隙在水平中分面上的数值为顶部间隙的一半。 (2)滚动轴承 a、承受轴向和径向载荷的滚动轴承与轴配合为H7/js6。 b、仅承受径向载荷的滚动轴承与轴配合为H7/k6。 c、滚动轴承外圈与轴承箱内壁配合为JS7/h6。 d、凡轴向止推采用滚动轴承的泵,其滚动轴承外圈的轴向间隙应留有0.02-0.06mm。 e、滚动轴承拆装时,采用热装的温度不超过120℃,严禁直接用火焰加热,推荐采用高频感应加热器。 f、滚动轴承的滚动体及滚道表面应无腐蚀、抗疤和斑点,接触平滑无杂音,保持架完好。 4.3.3密封 (1)机械密封 a、压盖与轴套的直径间隙为0.75-1.00mm,压盖与密封腔间的垫片厚度为1-2mm。 b、密封压盖与静环密封圈接触部位的粗糙度为Ra3.2μm。 c、安装机械密封部位的轴或轴套,表面不得有锈斑、裂纹等缺陷,粗糙度为Ra1.6μm。 d、静环尾部的防转槽根部与防转销顶部应保持1-2mm的轴向间隙。 e、弹簧压缩后的工作长度应符合设计要求。 f、机械密封弹簧的旋向应与泵轴的旋转方向相反。 g、压盖螺栓应均匀上紧,防止压盖端面偏斜。 h、静环装入压盖后,应检查确认静环无偏斜。 (2)填料密封 a、间隔环与轴套的直径间隙一般为1.00-1.50mm。 b、间隔环与填料箱内的直径间隙为0.15-0.20mm。 c、填料压盖与轴套的直径间隙为0.75-1.00mm。 d、填料压盖与填料箱的直径间隙为0.10-0.30mm。 e、填料底座与轴套的直径间隙为0.50-1.00mm。 f、填料环的外径应小于填料函孔径0.30-0.50mm,内径大于轴径0.10-0.20mm,切口角度与轴向成45°。 g、安装时,相邻两道填料的切口至少应错开90°。 h、填料均匀压入,至少每两圈压紧一次,填料压盖压入深度一般为一圈盘根高度,但不得小于5mm。 4.3.4转子 (1)转子的跳动 离心泵转子跳动应符合下表的要求。 测量部位直径 径向圆跳动 叶轮端面跳动 叶轮密封环 轴套 ≤ 0.05 0.04 0.20 > 0.06 0.05 > 0.07 0.06 > 0.08 0.07 (2)轴套与轴配合为H7/h6,表面粗糙度为Ra1.6μm。 (3)平衡盘与轴配合H7/js6。 (4)根据运行情况,必要时转子应进行动平衡校验,其要求应符合相关要求。一般情况下动平衡精度要达到6.3级。 (5)叶轮。 a、叶轮与轴的配合为H7/js6。 b、更换叶轮应做静平衡,工作转速在3000r/min的叶轮,外径上允许剩余不平衡量不得大于下表的要求。必要时组装后转子做动平衡校验,一般情况下,动平衡精度要达到6.3级。 叶轮外径/mm ≤200 >200-300 >300-400 >400-500 不平衡重/g 3 5 8 10 c、平衡校验,一般情况在叶轮上去重,但切去厚度不得大于叶轮壁厚的1/3。 d、对于热油泵,叶轮与轴装配时,键顶部应留有0.10-0.40mm,叶轮与前后隔板的轴向间隙不小于1-2mm。 (6)主轴。 a、主轴颈圆柱度为轴径的0.25‰,最大值不超过0.025mm,且表面应无伤痕,表面粗糙度为Ra1.6μm。 b、以两轴径为基准,找联轴器和轴中段的径向圆跳动公差值为0.04mm。 c、键与键槽应配合间隙,不允许加垫片,键与轴键槽的过盈量应符合下表要求。 轴径 40-70 >70-100 >100-230 过盈量 0.009-0.012 0.011-0.015 0.012-0.017 4.3.5壳体口环与叶轮口环、中间托瓦与中间轴套的直径间隙值应符合下表要求。 泵类 口环直径 壳体口环与叶轮口环间隙 中间托瓦与中间轴套间隙 冷油泵 <100 0.40-0.60 0.30-0.40 ≥100 0.60-0.70 0.40-0.50 热油泵 <100 0.60-0.80 0.40-0.60 ≥100 0.80-1.00 0.60-0.70 4.3.6转子与泵体组装后,测定转子总轴向窜量,转子定中心时应取总窜量的一半;对于两端支承的热油泵,入口的轴向间隙应比出口的轴向间隙大0.5-1.00mm。 5、离心泵的检修 5.1离心泵的拆卸步骤 5.1.1拆卸联轴器柱销,对联轴器进行定位标记; 5.1.2检查联轴器同心度和轴向间隙,并作好记录; 5.1.3拆卸附属管线; 5.1.4拆卸泵盖螺栓; 5.1.5移出泵体; 5.1.6拆卸叶轮、隔板; 5.1.7拆卸密封压盖和泵盖; 5.1.8拆卸密封组件; 5.1.9拆卸两端轴承压盖,抽出泵轴; 5.1.10拆卸两端轴承。 5.2离心泵典型零部件的检修 5.2.1泵轴的检修 一般先用煤油将泵轴清洗干净,用砂布打光检查表面是否有沟痕和磨损,然后用千分尺检查轴颈圆柱度和用百分表检查直线度,必要时用超声波或磁性探伤或着色检查看是否有裂纹。下面介绍轴直线度的检查。 对于弯曲的轴,将泵轴夹持在车床上测量最方便,精度也比较高。也可以采用滚动轴承支架或V形支承测量,但测量时必须保证轴本身的水平度和有轴向定位,以防止窜动。 直线度具测量方法如下: (1)确定轴向测量部位。一般取安装旋转零件等重要部位,如取半联轴器、轴承、叶轮等部位为测量点。 (2)将轴各测量部位截面划分为四等份或更多偶数份。 (3)在测量截面上装上百分表,表测量头要垂直于轴线。 (4)将轴按同一方向缓慢地转动一周,依次测出各点读数并作记录。 (5)根据各测量截面的偏差综合分析。用180度对称两方位的径向跳动差值的一半,画出相应的轴弯曲图。 (6)分析最大弯曲部位与方位。 应当注意,每个截面测出的各方位径向圆跳动值的数值,仅表示该截面在某方位上的圆度偏差值,不能理解成是轴的弯曲状况。只有通过把多个截面在同一方位的圆度的偏差值画出的轴弯曲曲线图,才能分析出轴弯曲的程度、部位及方位。 5.2.2叶轮的检修 (1)叶轮口环磨损的处理:叶轮口环磨损可以上车床对磨损部位进行车削,消除磨损痕迹,并配制相应的承磨环毛坯,根据车削后的叶轮口环直径加工承磨环配上,以保持原有的间晾。这样做可减少成本,因叶轮备件比承磨环备件贵得多。 (2)叶轮腐蚀或汽蚀损身神勺处理:当离心泵叶轮被腐蚀或汽蚀时,除了补焊修复外,还可用环氧胶猫结剂修补。 (3)叶轮与轴配合松动的处理:叶轮与轴的配合过松,会影响叶轮的同轴度,使泵运行时产生振动。当叶轮与轴配合过松,可以在叶轮内孔镀铬后再磨削,或在叶轮内孔局部补焊后上车床车削。 (4)叶轮键槽与键配合松动的处理:当叶轮键槽与键配合过松时,在不影响强度的情况下,根据磨损情况适当加大键槽宽度,重新配键。在结构和受力允许时,也可在叶轮原键槽相隔90°或120°处重开键槽,并重新配键。 对于修复叶轮或更换新叶轮,都要做静平衡试验,必要时进行动平衡试验。 5.3安装步骤 离心泵的组装顺序与拆卸顺序相反,在组装时要注意以下几点: 5.3.1组装前清洗干净各零部件,组装时各部件配合面要加一些润滑油润滑。 5.3.2组装各部件时必须按拆卸时所打标记定位回装。 5.3.3上紧螺栓时要注意顺序,应对称并均匀把紧,一般分多次上紧,这样才能保证连接螺栓上得紧而且均匀。 5.3.4组装过程要做到边组装边检查、测量,同时作好记录。 5.4离心泵典型零部件的装配 5.4.1离心泵滚动轴承的装配 滚动轴承对离心泵正常运转起着十分重要的作用,如果在装配时,质量达不到要求,会使轴承承载能力下降,产生噪声及发热,加快轴承磨损,严重时造成停车。所以一定要重视轴承的安装质量。 (1)滚动轴承装配前的准备工作: ①轴承的清洗装配前应先把轴承上的防锈油或润滑脂清除干净。对用防锈油封存的轴承,可用煤油清洗;对用厚油或防锈油脂如工业凡士林防锈的轴承,可先用机油加热(油温不得超过100℃),把轴承浸入油内,待防锈油脂溶化,取出冷却后再用煤油清洗;最后用清洁的棉布将轴承擦拭干净,但不能使用棉纱。 用煤油清洗时,应一手捏住轴承内圈,另一手慢慢转动外圈,直到轴承的滚动体、滚道、保持架上的油污完全清除。在清洗时应注意,开始应缓慢转动,往复摇晃,不能用过大力度旋转,否则轴承的滚道和滚动体易被附着的污物损伤。 ②轴承的检查轴承清洗完后,在装配前还应进行以下几方面的检查: a.对轴承内外座圈、滚动体、滚道和保持架外观检查,其表面应无腐蚀、坑疤与斑点等缺陷。最后将轴承拿在手里,捏住内圈,水平转动外圈,旋转应灵活、无阻滞、杂音。 b.径向间隙的检查。径向间隙检查有两种方法:一种方法是用轴承间隙1.5-2倍的铅丝穿过轴承,转动内圈,使滚动体和轴承座圈相互挤压铅丝后,将铅丝拿出用千分尺测量其厚度,所测厚度即为该轴承的径向间隙;另一种方法是将轴承装在轴颈上,内圈固定扩用磁性百分表架夹上一个百分表,表头的触点与轴承外圈表面接触,然后转动外圈,每转90°做上下推动两次,百分表上下两值之差即为该轴承的径向间隙。如上图。 c.轴承与轴、轴承箱内壁的配合检查。装配前必须用千分尺对轴承与轴、轴承箱内壁配合部位进行测量,对承受轴向和径向载荷的滚动轴承与轴的配合为H7/js6;对仅承受径向载荷的滚动轴承与轴的配合为H7/k6;而滚动轴承外圈与轴承箱内壁的配合为Js7/h6。 (2)滚动轴承装配:滚动轴承装配一般分冷装法和热装法两种。 ①冷装法当轴承与轴颈或轴承座孔的配合过盈量较小时,可采用锤击法。其操作方法是装配前对各部数据检查完毕且合格后,在轴颈上涂上润滑油,将清洗干净的轴承平稳、垂直地套在轴颈上,然后用紫铜棒在轴承内圈端面对称地轻轻敲打,使轴承就位。 当轴承内圈与轴颈为紧配合、轴承外圈与轴承座孔为较松配合时,应先将轴承装在轴颈上,然后将轴连同轴承一起装入轴承座孔内。往轴颈上装配轴承时的受力部位应选在轴承的内圈端面。 当轴承的外圈与轴承座孔为较紧配合、内圈与轴颈为较松配合时,应先将轴承装入轴承座孔中,然后把轴装入轴承内孔。往轴承座孔中压入轴承时,轴承的受力部位应选择在轴承外圈端面上。 当轴承内圈与轴颈、外圈与轴承座孔都是紧配合时,在轴承往轴颈上安装时,受力部位应选在轴承内圈端面上;而往轴承座孔中安装时,受力部位应选在轴承外圈端面上。 ②热装法当滚动轴承内孔与轴颈的配合过盈量较大时,应用热装配法。 把清洗干净的轴承放进设有网格的润滑油中加热,将油加热15一20min,当轴承被加热到80-100℃时,把轴承迅速取出,立即用干净棉布擦去附在轴承表面的油迹和附着物,再推入或锤入到轴肩位置,装配时应边装入边微微转动轴承,防止轴承倾斜卡死。装到位后应顶住轴承直到冷却为止。 当轴承外圈与壳体上的轴承孔配合较紧时,应把壳体加热,然后才将轴承装入。 如果有电热轴承加热器,在清洗完毕并用清洁的棉布将轴承擦拭干净后,可用轴承加热器直接加热轴承装配,同样其加热温度不得超过100℃。 (3)滚动轴承间隙的调整:滚动轴承间隙调整只适用于推力轴承,非推力轴承不需调整,而离心泵定位轴承常采用单列向心推力球轴承,它可通过内外圈的轴向移动来调整轴向和径向间隙。这种轴承的轴向间隙和径向间隙之间成正比关系,只要调整好轴向间隙,就可获得所需的径向间隙。,这种轴承一般是成对使用的,因此只需要调整一只轴承的轴向间隙即可。一般通过调整轴承压盖与机体轴承孔的侧端面之间垫片的厚度来实现。调整间隙常用深度尺测量和压铅丝测量,这两种方法都比较简便准确。深度尺测量操作如图 (a)所示,把轴承装配到位后,用深度尺测量出a值和b值(相隔9U.对称测It. 4点,取平均值)。当a-b所得值为正值时,.表明两端面有间隙,当结果为负值时,表明两端面有过盈量;压铅法测量操作如图 (b)所示,把轴承装配到位后,在压盖端面和轴承外圈处用润滑脂各黏上4条合适的铅丝对称摆放,装回压盖,对称均匀地把紧螺栓后,拆开压盖取出铅丝量取各铅丝厚度(取平均值)。轴承外圈铅丝厚度减去压盖端面铅丝厚度为正值时,表明两端面有间隙,当结果为负值时,表明两端面有过盈量。根据测量结果进行加减压盖端面和轴承座端面之间的垫片使轴向间隙在0.02-0.06mm之间。 图:垫片调整法 5.4.2离心泵联轴器的装配 离心泵半联轴器与轴配合一般为H7/js6,其连接方式分为有键连接和无键连接两种。轮毂孔也分为圆柱形孔和圆锥形孔两种。联轴器的装配一般采用冷装法和热装法,至于采用什么方法应根据配合过盈量大小而定。 在冷装法中最常用的是动力压入,其操作是在半联轴器轮毂的端面垫放木块、铅块或其他软金属材料作缓冲工件,用锤敲击,逐渐把轮毂压入轴颈。这种方法容易使脆性材料制成的联轴器的轮毂局部受损伤,同时容易损坏配合表面。它常用在过盈量小的低速、小型、有键连接的联轴器的装配中。 热装法也有多种,常用的有润滑油加热法和火焰加热法。润滑油加热比较均匀,而且容易控制加热温度,所以比较容易操作,对于缺乏实践经验者说,完全可大胆使用,但此种方法比较麻烦,准备时间长;火焰加热比较省事且比较快,但加热温度难以控制,需要有一定的经验才能使用。半联轴器实际加热温度的高低,可根据轮毂孔与轴颈的配合过盈值及向轴颈上套装时的间隙要求进行计算求出。 不管采用哪种方法,在装配前都应先对半联轴器进行清洗、去毛刺、锈蚀和测量半联轴器与轴的配合尺寸。对于常用的弹性圈柱销联轴器的安装,在装配时其弹性圈与柱销应为过盈配合,并有一定的紧力。弹性圈与联轴器销孔的直径间隙为0.6-1.2mm,联轴器两端面轴向间隙为2-6mm. 5.4.3离心泵叶轮、平衡盘的装配 离心泵叶轮、平衡盘与轴配合都是采用H7/js6,它们的装配同样可用冷装法和热装法,在装配前都应先对其进行清洗、去毛刺、锈蚀和测量叶轮与轴、平衡盘与轴的配合尺寸。对于采用热装法进行装配,叶轮加热可用润滑油加热,也可用蒸汽加热。 6、设备维护注意事项 6.1 必须按铭牌上规定的范围操作,电机不得超过电机铭牌上的输出功率,抽送介质的密度大于采购数值或超过额定流量会造成电机过载。至少每周检查一次泵和电机的温升情况,机组的轴承允许温度见下表: 单位:℃ 监测点 轴承附近轴承箱表面 轴承外圈处 箱内油温 正常 ≤80℃ ≤90 ≤70 应注意 80~≤90 90~≤100 70~≤80 应停机 90~≤100 100~≤110 80~≤90 6.2 至少每周检查一次悬架体内储油室油位的变化,需按时加油。为保持油的清洁和良好的润滑,应根据现场使用情况,定期更换新油。开机首次运行200小时后,应重新更换新油。此后每运转2000小时或3个月应更换新油一次。停机一年应更换新油一次。根据轴承工作温度使用润滑油。见下表: (每种润滑油都有适用的温度范围。) 轴承工作温度℃ 润滑油牌号 <50 32# 50~65 46# 65~72 68# >72 100# 6.3 每运行约1000小时后要检查联轴器零件的使用情况和对中情况。弹性元件在磨损正常厚度的1/4时应将其更换。如果磨损严重,需检查泵和电机的对中性及联轴器的间隙。 6.4 应经常检查冷却水的流动情况,如一旦发现断冷却水时,不要马上加水,应停机待机械密封冷却后再加水,以免机械密封受热胀冷缩而损坏,冷却水的温升在20℃以内是正常的。使用冷却水杯冷却的泵,应经常注意水杯里水位,随时添加。根据现场使用情况,输送介质温度≥70℃时,应每天更换冷却液一次,其他的至少每周更换冷却液一次。 在没有给机械密封供液前严禁操作泵。机械密封干磨,甚至几秒钟,就可能引起密封损坏。 6.5 机械密封的寿命和密封性能与多种因素有关,如抽送介质的干净程度和润滑性能。然后由于操作条件的差异,不可能具体说明它的寿命长短和密封性能好坏。参照JB/T1472-94标准,机械密封和填料密封可根据输送介质黏度不同允许有一定的泄漏量。其标准:机械密封在轴颈大于Φ50mm时允许有≤5ml/h的泄漏,轴颈小于Φ50mm时允许有≤3ml/h的泄漏。填料密封允许有(5~20)滴/分的均匀成滴泄漏。(常温水约8滴1ml) 6.6 对输送腐蚀性和磨蚀性介质的泵,应定期对泵的主要易损零件检查其腐蚀、磨损情况。如磨损腐蚀情况严重,应及时更换。运行3个月进行第一次检查,以后的检查时间视泵的运行情况而定。 6.7 泵不应当在小于泵设计流量1/3时长期运转。在该条件下由于抽送介质气化的潜在,可能产生爆炸危险和由此快速导致泵的失效及人身伤害。如果必须在该条件下连续运转,则应在泵的出口安装旁通管,使泵的流量达到规定的使用范围。 6.8 在出口管阀门关闭的情况下,泵连续工作时间不得超过3分钟。在该条件下运转时间过长易造成振动的增加,影响轴承和机械密封。液体温度升高而气化造成泵零件过早损坏。 6.9 不允许用吸入管路的阀门来调节流量,以免发生汽蚀。 6.10应注意观察真空表和压力表的读数,运转正常时表的指针是保持稳定的。一般真空表读数突然上升,可能是进口被堵或水位下降;压力表读数不稳定或突然下降,可能吸入了空气或电机转速下降;压力表突然上升,可能是出口管路被堵。 6.11经常检查紧固件有无松动,若有松动应随时加固。 6.12如使用副叶轮密封的泵,泵的进口压力不得大于0.10MPa,不能闭压运转,否则密封容易泄漏。 6.13泵的清洗: 泵外壳上的灰尘赃物不利于散热。应定期对泵进行清洁(间隔时间视脏的程度而定)。不能用高压水清洗---压力水可能会通过螺旋密封或气孔盖流入轴承。 骨架油封并不是绝对密封无泄漏。悬架体上的杂质会引起泄漏,需经常用布擦除。漏油的含义: 渗油----固定连接部位每半小时滴一滴油或活动连接部位5分钟滴一滴油为渗油; 滴油----每3分钟滴一滴油为滴油; 流油----每1分钟滴5滴油为流油。 泵的轴承后盖为螺旋密封,润滑油过多或黏度过小、泵的反转都可导致润滑油的泄漏,需经常擦除。 更换脏污的油视镜。 7、常见的故障及处理方法 常见的故障 产生的原因 排除方法 轴承过热 润滑油过多或过少 保证润滑油在轴承箱油视镜的1/2至2/3处 润滑油老化、变质 将脏油放净,清洗零部件后加新油 机组不同心、轴偏心 重新找正,调整 振动 检查轴的平衡度 轴承损坏、安装不当 检查、修理或更换 启动负荷太大 启动时没有关闭出口阀门 关闭出口阀门重新启动 填料密封的填料压盖过紧 重新检查填料,放松填料 电动机线路发生故障 检查、修理 泵不吸液 吸入管路或泵内留有空气 注满液体、排除空气 进口或出口阀门关闭 开启阀门 装置扬程高于泵最大扬程 更换扬程高的泵 泵吸入管路漏气 杜绝进口侧的泄露 泵反转 纠正电机方向 叶轮内有异物 拆卸检查,清除异物 吸上高度太高 降低安装高度,增加进口处压力 吸入管路太小或杂物堵塞 加大吸入管直径,清除堵塞物 转速高或低 符合设计要求 流量扬程不足 有空气吸入 检查吸入管路和泵的机封 由于水位降低、淹没深度不够 延长吸入管、加深淹没深度 叶轮损坏 更换新叶轮 泵体密封环磨损过多 更换密封环 叶轮内有异物 拆卸检查,清除异物 进口或出口阀门未充分打开 充分打开 流量扬程不足 管路中有堵塞 清除异物 介质特性与泵要求不符 换泵 装置扬程高于泵最大扬程 更换扬程高的泵 叶轮反转 纠正电动机旋转方向 超负荷 泵与电机中心不正或轴弯 重新调整或修理 介质相对密度变大 改变操作工艺、更换泵或电机 装置阻力降低、泵在大流量处运行 调整出口阀门开度,减少流量 转动部分发生摩擦 修复摩擦部位 填料密封的填料压盖过紧 重新检查填料,放松填料 电动机配备过小 更换电动机 机封动静环安装不到位其豁口没有对准定位销 拆卸重新检查安装 泵发生振动及噪音 泵于电动机中心不正 重新调整 轴弯曲 更换新轴或将轴校正 轴承破损 更换轴承 基础不牢固,地脚螺栓松动 加固基础,拧紧地脚螺栓 叶轮破损或局部堵、不平衡 更换叶轮、清除堵塞 进口管路过小、进口阀门未全部打开、泵流量过小 加大进口管径、打开进口阀门、调节出口阀 混入空气、发生汽蚀 改变吸入水位、改善吸入管、在设计流量点附近运转 部分转动发生摩擦 修复摩擦部位 轴封漏液 密封断面不平 更换密封,重新安装 O型圈损坏 更换O型圈 机封零件损坏 拆卸检查、更换零件 振动严重 检查处理 叶轮螺母松脱 拧紧叶轮螺母 填料密封泵的填料或填料轴套磨损 更换填料和填料轴套 第二节 计量泵的检修 1、总则 1.1主题内容及使用范围 1.1.1本规程规定了计量泵的技术规范、设备的维护注意事项、设备的润滑、计量泵零部件的检修及故障处理。 1.1.2本规程适用于化工行业常用计量泵。 1.2引用标准及参考资料 《计量泵设备说明书》 1.3计量泵的主要作用:将浓硫酸输送至泡罩塔对氯气进一步干燥。 2、技术规范 2.1本车间泵的型号、数量及厂家: 名称 型号 数量 厂家 浓硫酸计量泵 ECL0550S11(往复计量泵) 冲程:7.5mm 往复次数:145/min 2 大连里瓦 2.2运行原理 柱塞在泵体(其尺寸非常精确)内以预先设置的冲程距离抽吸指定体积液体。柱塞并不抽吸各种化学物质,它只能抽吸润滑性能良好的油品。隔膜把油和它抽吸的产品分开。隔膜对柱塞置换的体积作出准确响应,所有在与轮廓相符的支持板内自由移动。隔膜本身并不工作,只起到隔离作用。相应地,油的置换量被转换为相等的产品置换量。当柱塞运行到腔的边缘时,柱塞的往复动作使得被抽吸的产品进入吸入止回阀。在柱塞作出向前的冲程时,相等量的产品被从排出止回阀处排出。 2.3结构说明 计量泵属于正位移,往复式泵,结合了柱塞泵的高效性和隔膜密封不泄漏产品的优点。 每个泵都包括由液力驱动隔膜分开的两部分:动力端和液体端。 泵头柱塞组件安装在液力油贮槽(齿轮盒)一端。该组件包括泵液压系统,由泵头、泵筒体、柱塞、隔膜支承板和液力补充阀、自动泄放装置和液力旁通阀组成。 标准的扁平隔膜药剂组件装置由药剂端、隔膜和吸入排出止回阀组成。 3、设备维护注意事项 3.1 计量泵/过程泵根据安全空间、运行模式及介质和保温液的温 度,其表面温度可大于80℃(灼伤的危险)。 应该有保护措施(如:防止身体接触)。当使用于危险领域时,计量泵/过程泵的设计温度等级为T1-T4。 3.2螺纹连接和排气螺钉必须定期检查密封性、紧固! 3.3排气螺钉必须十分小心地旋开!介质泄漏将造成严重危险(例如:高温/有毒/高压)。 3.4早拆卸前,过流零件必须被彻底冲洗干净。根据的有效的技术数据单,液压油和膜片间的液体是与输送的介质相匹配的。与矿物油接触会产生发热反应的介质,必须用适当的膜片间的液体进行保护。 3.5确保托架的盖一直紧闭。往复的柱塞可能造成挤压事故。 3.6每周维护:检查泵传动单元的润滑油油位。 3.7检查所有的密封连接,防止泄漏。 3.8润滑油应该根据负载情况,每3-6个月分析一次,如果不适合立即更换。 4、设备的润滑 4.2加油 计量泵的齿轮箱都是间隔开的,分别为齿轮/机械控制组件与液压部分储存油。多种情况下两个腔室都有独立的盖子,当泵配有电动冲程控制器时,整体的齿轮箱盖前端有一个可以拆卸的前盖板。前端盖板(液压储油腔盖板)上的橡胶隔膜主要用来隔绝空气并且使得油腔通气良好。 加油时最终的油位离腔体边缘1/2到3/4时即可。不要过量加油。安装盖子时注意将橡胶膜对齐。 4.3 油的更换 4.3.1建议的换油间隔取决与运行环境,有以下两种分类: a.正常工况:干净/干燥,齿轮箱运行环境温度为4.4°C到37.7°C b.恶劣工况:潮湿,齿轮箱运行环境温度为4.4°C以下或者37.7°C以上。 第一种情况下,开车后连续运行6个月(4500小时)更换一次,以后每12个月(9000小时)更换一次。第二种情况需要每6个月(4500小时)更换一次。 4.3.2更换油的具体步骤 a.从试剂头将压力全部释放 b.马达断电 c.卸下连轴器罩 d.将冲程调节到0% e.将齿轮箱的两个盖板取下来 f.卸下油腔的侧面底部的塞子,将油排尽。有些型号需要取掉排尽孔上连接着的回油管来排尽。没有必要将液压系统包括泵头移开管路中的油,除非由于隔膜破裂这些油被污染。 g.用煤油或者其他石油基溶剂冲洗齿轮箱内侧。最好是同时转动连轴器以便于冲洗到每个地方。 h.用抹布将齿轮箱内的溶剂痕迹擦拭干净,最好用压缩空气吹扫一下。将塞子等部件重新装回 i.重新加油,油位要离腔体边缘1/2”-3/4”处。 j.重新安装盖子前用油脂润滑万向节与振荡盒上的小齿轮组件。 k.重新安装连轴器罩 5、计量泵零部件的检修 5.1隔膜拆卸和重新安装 5.1.1将行程设置调节为 50%并断开驱动马达电源。 5.1.2释放管道系统的全部压力。 5.1.3关闭进出口截止阀。 5.1.4在
