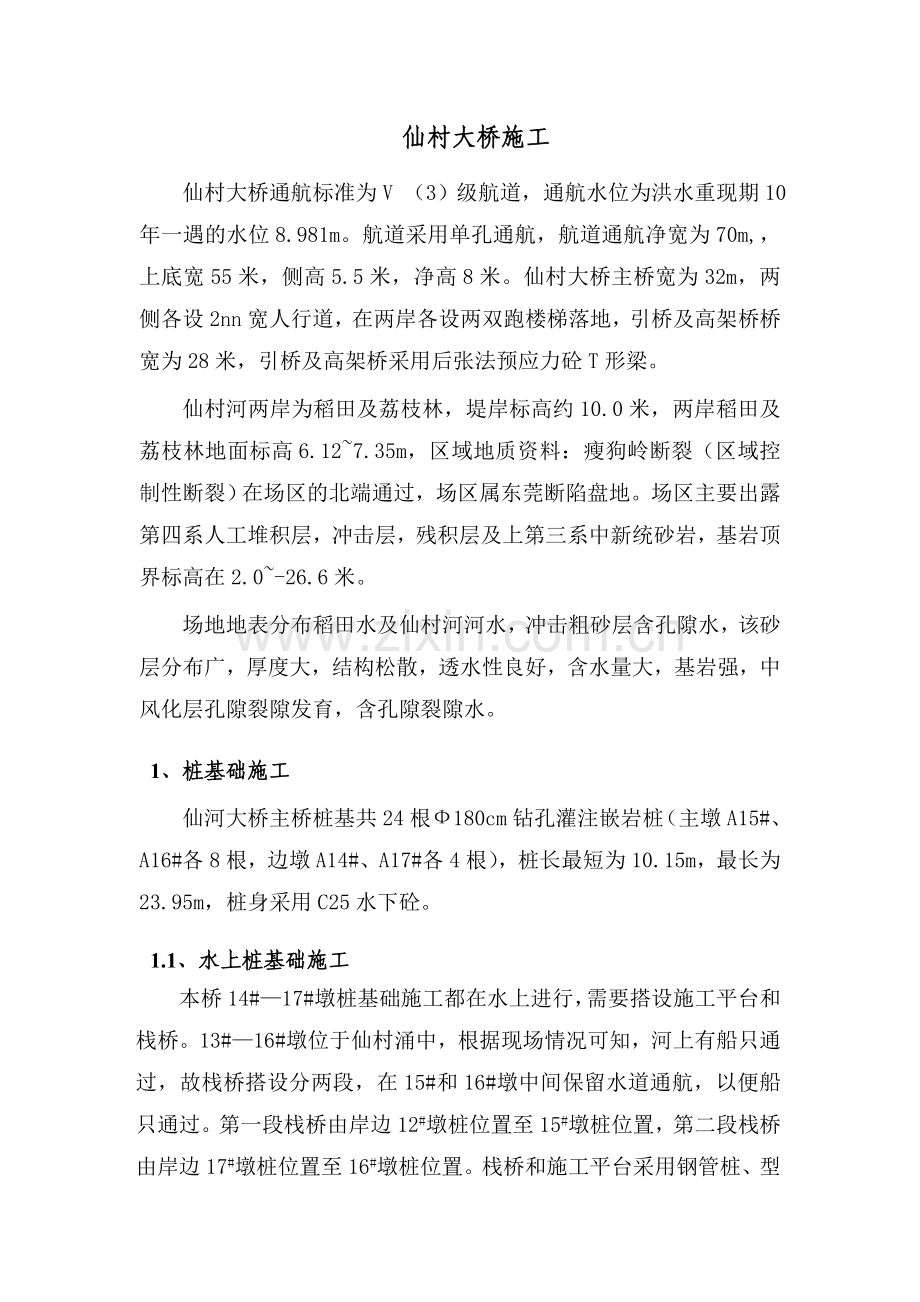

仙村大桥施工
仙村大桥通航标准为V （3）级航道，通航水位为洪水重现期10年一遇的水位8.981m。航道采用单孔通航，航道通航净宽为70m,，上底宽55米，侧高5.5米，净高8米。仙村大桥主桥宽为32m，两侧各设2nn宽人行道，在两岸各设两双跑楼梯落地，引桥及高架桥桥宽为28米，引桥及高架桥采用后张法预应力砼T形梁。
仙村河两岸为稻田及荔枝林，堤岸标高约10.0米，两岸稻田及荔枝林地面标高6.12~7.35m，区域地质资料：瘦狗岭断裂（区域控制性断裂）在场区的北端通过，场区属东莞断陷盘地。场区主要出露第四系人工堆积层，冲击层，残积层及上第三系中新统砂岩，基岩顶界标高在2.0~-26.6米。
场地地表分布稻田水及仙村河河水，冲击粗砂层含孔隙水，该砂层分布广，厚度大，结构松散，透水性良好，含水量大，基岩强，中风化层孔隙裂隙发育，含孔隙裂隙水。
1、桩基础施工
仙河大桥主桥桩基共24根Ф180cm钻孔灌注嵌岩桩（主墩A15#、A16#各8根，边墩A14#、A17#各4根），桩长最短为10.15m，最长为23.95m，桩身采用C25水下砼。
1.1、水上桩基础施工
本桥14#—17#墩桩基础施工都在水上进行，需要搭设施工平台和栈桥。13#—16#墩位于仙村涌中，根据现场情况可知，河上有船只通过，故栈桥搭设分两段，在15#和16#墩中间保留水道通航，以便船只通过。第一段栈桥由岸边12#墩桩位置至15#墩桩位置，第二段栈桥由岸边17#墩桩位置至16#墩桩位置。栈桥和施工平台采用钢管桩、型钢、钢板等架设而成，具体见——图 1：水上栈桥和施工平台示意图。
A15#、A16#墩的16根桩拟安排在11月中至1月初的一个半月内完成，工作量较大，时间很紧，准备安排2台GDJ-1500旋转式钻机，4台JK10（D1800）冲桩钻机同时进驻主桥施工。A15#、A16#墩的桩基完工后，即将桩机转至A14#、A17#边墩。
桩基础具体施工工艺流程见——图 2：主桥水上钻孔桩施工工艺流程图。
1、栈桥和施工平台搭设
1）、钢管桩沉放
沉放前先计算出每条钢管桩的坐标，在岸上针对各墩分别布置一条平行于墩轴线的基线，基线上的每一个观测点用全站仪精确测量其坐标位置，并用水准仪测出其高程；然后计算出每个墩中每一根桩上观测点的坐标及交会角，并汇总成表供观测沉桩使用。沉放时在正面设置一台全站仪观测定位，侧面设置二台经纬仪校核。
钢管桩沉放使用我公司45KW振动沉桩机（振动锤）可以满足本工程的要求。起吊设备采用吊船。钢管桩上部先用吊船吊住，然后依靠钢管桩重力插入淤泥质泥质粉砂层中，待桩身有一定稳定性后，再利用吊船吊住振动锤夹住钢管桩，开动振动锤振动下沉钢管桩到位。钢管桩逐跨沉放，一跨沉放到位后在钢管桩中灌砂至管口以下约1m处，以增强钢管桩的刚度和稳定性。
钢管桩沉放应注意：振动锤重心和桩中心轴应尽量保持在同一直线上；每一根桩的下沉应连续，不可中途停顿过久，以免土的摩阻力恢复，继续下沉困难；沉放过程加强观测，钢管桩偏位不得大于10cm，垂直度不得低于1%。
钢管桩每天施打完毕后，马上用［14a焊接钢管桩纵、横向联系，以防水流冲击倾斜，保证平台的抗扭能力。
栈桥、平台搭设
桩位放样
埋设护筒
护筒制作
钻机就位
钻/冲孔
骨架制作
骨架吊运
导管注水试验
测量砼面标高
供 水
向孔内注泥浆
泥浆船
清孔、验收
安放钢筋骨架
安设导管并二次清孔
灌注水下砼
检测验收
运送砼
试件制作
砼搅拌
图1：主桥水上钻孔桩施工工艺流程图。

2）、栈桥和施工平台搭设
一跨钢管桩沉放完毕后，采用型钢和钢板焊接铺设栈桥，吊船配合，该跨栈桥完成后再进行下一跨的施工。平台的搭设也一样。
施工平台采用ф600×δ10mm钢管桩作为平台竖向受力杆件，钢管桩上架设I45a作为平台的承重横梁，I36a作荷载分配梁，铺以［10和木板或钢板形成桩基工作平台。钢管桩按每根摆放一台冲机来验算其单桩承载力，其长度要综合考虑桩位处水深、洪水冲刷及平台钢管桩和桩钢护筒阻水引起局部冲刷的影响，其桩底标高进入覆盖层8.0m。
其施工步骤为：
各钢管桩在顺水流向适当位置开口，割平钢管桩头 ―→安装已拼接好的工字钢横梁，与钢管桩（开口）壁点焊 ―→ 浇筑各钢管桩桩头C20砼，使工字钢横梁嵌固在桩头中 ―→ 安装工字钢分配纵梁，并与横梁焊接（设加劲板）―→ 相邻分配梁用槽钢焊接使各纵梁形成“井”字架―→ 在“井”字梁上铺设δ=6mm厚花纹钢板，加设安全栏杆。
平台施工开始时即设置航标，悬挂夜间红灯示警等通航导向标志，以策安全。
2、桩基护筒的制作与埋设
水上部分的桩基础直径均为Ф180cm，采用直径为Ф200cm的桩基钢护筒，采用A3钢板卷制而成。钢护筒制作委托专业的加工厂家加工，用汽车运至工地。护筒成形采用定位器，设置台座接长，确保护筒圆、接逢严。护筒底脚处在外边加设等厚30cm宽的钢带作为加强刃脚。钢护筒加工成一节，长2~4.5m。焊接采用坡口双面焊，所有焊缝必须连续饱满，以保证不漏水，沿焊缝四周布设8道20cm×20cm×10mm加强板，以保证焊缝质量。钢护筒加工过程须设“Δ”或“米”字型内支撑，每隔5m设置一道，以保证钢护筒在储存、起吊、运输过程中不因自重发生变形。钢护筒在下放前再次准确检查直径及其椭圆度，其直径误差不超过5cm，否则矫正或重新加工。
钢护筒下沉采用90KW振动锤振动配以护筒内用空气吸泥机吸泥下沉，必要时可在护筒外壁辅以高压射水下沉。钢护筒下沉步骤如下：
在平台桩位处焊设护筒下沉定位架 —→ 安装第一节钢护筒对准第一节护筒，校正后将两节护筒连接处焊牢并加强—→割除第一节护筒与导向架焊接处，用吊车下放第一、二节护筒—→吊装45KW振动锤与护筒上口连接牢固—→开动振动锤振动下沉—→利用Ф300mm空气吸泥机，按先中部后四周再中部的顺序吸砂，吸到桩底下四周约10cm，中部约50~100cm为止—→ 利用振动锤振动，再接长第三节钢护筒，如此反复直至钢护筒振动不下去为止。
钢护筒沉放应注意：桥墩钢护筒沉放前将桩位处清理干净，不得有影响钢护筒下沉和钻孔施工的杂物如大块石、钢材等；钢护筒焊接接长时应保证护筒顺直，焊缝饱满；振动锤重心和护筒中心轴尽量保持在同一直线上；开动空气吸泥机同时须往钢护筒内加水，护筒内水位不能低于江面水位；在护筒下沉过程中，当护筒沉入土中一定深度后，要及时撤除护筒导向架，以免影响护筒下沉；钢护筒沉放必须全过程测量，保证护筒偏位和倾斜度在容许范围内。
3、钻孔灌注桩施工
（1）设备配置
考虑到场地条件及工期要求，15#与16#墩各安排1台GJD－1800型回旋钻机和2台JK10（2200）冲机同时进行施工，分别完成15#与16#墩桩基施工后再进行14#与17#墩的桩基施工。每台桩机配备２台３PNL泥浆泵（1台作为备用），设备用驳船运往现场浮吊装卸。具体施工时，要考虑到减少两台钻机施工时的相互影响，方便钻机移位，两相邻孔不同时施工及保证刚浇注混凝土的桩的成桩质量。
（2）泥浆循环系统
本工程桩基础施工部分使用优质膨润土泥浆（用膨润土、工业碱、聚丙烯酰胺按适当的比例配制而成）护壁，以保证施工安全和质量。
施工过程中，泥桨循环主要在平台上的桩基护筒之间进行，将钢护筒顶用40×60cm泥浆槽分区分片连通，泥浆循环采用正循环。为保证泥浆的储备及便于多余泥浆外运，每个墩配置一艘泥浆船。为保护环境严禁把泥浆及废渣直接排入河道，应由泥浆船运往指定的弃土区排放。施工完成后，护筒内的泥浆由泥浆船清理运走至指定的地方排放。
泥浆循环系统详见图3：水上钻桩泥浆循环系统示意图。

图3：水上钻桩泥浆循环系统示意图。
桩孔中的泥浆指标将严格控制，好的泥浆不但有利于保证孔壁稳定，而且有利于悬浮起岩渣加快施工进度。在钻进过程中定期每班检测桩孔中泥浆的各项指标。在成孔后清孔时在孔底注入优质泥浆，以保证孔底干净。
净泥浆性能指标如表1：
表1：净泥浆性能指标表
泥浆配比
净泥浆性能
水：膨润土（重量比）
比重
(r)
粘度
(s)
静切力(Pa)
含砂率(%)
胶体率(%)
失水率(ml/30min)
酸碱度PH
600:100
1.065
17.8
1.342
<1
99
21.6
9.2

施工工程泥浆性能指标如表2：
表2：施工过程泥浆性能
比重
(r)
粘度
(s)
静切力 (Pa)
含砂率 (%)
胶体率(%)
失水率(ml/30min)
酸碱度PH
1.1~1.45
18~28
1.342
<8
≥95
≤20
8~11

（3）成孔工艺
A、造浆：正式钻进前，往要施工的桩及循环用的护筒孔底供泥浆，换出原孔内清水。泥浆制备采用优质膨润土，钻进过程中，要根据不同的土层制备不同浓度的泥浆，使泥浆既起到护壁及清洁的作用，又不至于太浓而影响钻（冲）进速度。
B、钻（冲）孔：钻（冲）机就位后，进行桩位校核，复测纵、横间距以及跨度，保证就位准确无误，钻进前尚应探明桩孔深度范围是否有地下管线，探桩深度为2-3米。造浆完毕后低速开钻，待整个钻头进入土层后进入正常钻进。在护筒脚部位必须慢速钻进。当回旋钻机钻进至岩层面后移位改用冲机冲孔。整个成孔过程中分班连续作业，专人负责做好记录并观察孔内泥浆面和孔外水位情况，发现异常马上采取措施。泥浆比重控制在1.2～1.25，粘度控制在18～22s。如果发现实际地质情况与设计提供的资料不符，则马上通知监理工程师汇同设计部门协商解决。
C、清孔：孔深达到设计标高后，对孔径、深度、垂直度和孔底嵌岩情况进行全面检查合格后，采用换浆法清孔。当孔底基本无沉渣，泥浆沟只排出浊水而无泥浆废渣时，即可停止第一次清孔，移机准备钢筋笼下放。
（4）钢筋的制作及下放
A、钢筋笼制作：钢筋笼在码头平台上分节进行制作，采用加劲筋（间距2m）成型法。加劲筋点焊在主筋内侧，制作时校正好加劲筋与主筋的垂直度，然后点焊牢固，布好螺旋筋并点焊于主筋上。按设计在主筋上沿圆周方向每5米均匀分布焊接4个保护层耳环。焊接加工要确保主筋在搭接区断面内接头不大于50%；焊接采用双面焊，焊缝长不小于5D（D为钢筋直径）。
B、钢筋笼安装：加工好的钢筋笼由驳船运往现场采用船吊下放就位。安装时采用两点起吊，以防止骨架变形；钢筋笼竖直后，检查其竖直度，进入孔口时扶正缓慢下放，严禁摆动碰撞孔壁。钢筋笼边下放边拆除内撑。钢筋笼的连接采用单面焊或长度不小于35d（d为主筋直径）的搭接，并且保证各节钢筋笼在同一竖直轴线上。钢筋笼下到设计标高后，定位于孔中心，将主筋或其延伸钢筋焊接在护筒上，以防骨架在浇注混凝土时上浮及移位。如果有要求，检测管同时固定在钢筋笼上下放，基上下两端要用钢板封墙，以免漏进泥浆。钢筋笼下放完成后，马上下放导管进行二次清孔，并做好水下混凝土灌注工作。
（5）水下混凝土灌注
A、灌注前准备：当二次清孔的泥浆性能指标和沉渣厚度达到要求（泥浆相对密度为1.05～1.2，粘度为17～20，含砂率小于４％，孔底沉渣厚度小于5cm），并经监理工程师检查合格后，即可进行水下混凝土灌注。主桥桩基混凝土强度等级为Ｃ25，采用导管法灌注。导管采用内径ф200mm的刚性导管，在第一次使用前和使用一定时间后均按规范对其进行水密和承压试验、检查，防止胶垫老化，以保证导管接头良好、不漏气。
B、砼配合比基本要求
桩基础砼标号为C25，考虑到水下砼浇筑的各种因素，在进行砼配合比设计时要满足以下要求：
坍落度：18~22cm； 坍落度降至15cm的最小时间：2h；
砼初凝时间：≥15h； 最大粗骨料直径：30mm；
同时砼应适合泵送要求。
砼采用泵送砼，用搅拌车运至钢栈桥边用砼泵送施工。砼浇筑进度按≥30m3/h控制，应满足设计要求。
C、导管
导管选用壁厚9mm，直径30cm的无缝钢管。导管在使用前和使用一个时期后，除应对其规格、外观质量和拼缝构造进行认真地检查外，还需做拼接、过球、承压及水密性试验。
导管分节加工，分节长段应便于拆装和搬运，并小于提升设备的提升高度，每节长度以2~4m，适当加工两节1米为宜。
导管在开始浇筑砼前离开孔底面20~40cm左右。
D、灌注方法：桩基混凝土由拌和站统一供应，全部采用混凝土泵输送到施工现场，利用栈桥布设混凝土管道将混凝土输送到要浇注砼的墩上。桩基混凝土中掺入缓凝型外加剂以确保初凝时间不少于12个小时，坍落度控制在16～20cm。
灌注首方混凝土时，导管下口离孔底20～40cm，砼集料漏斗要满足首批砼需要量要求，保证首批砼灌注后导管埋深1m以上后。
如图3：首批砼的数量计算图式，首批砼需要量：
图3：首批砼的数量计算图式

V≥（πd2h1+πD2Hc）/4
式中：V——首批砼所需数量，m3；
h1——gw井孔砼面达到Hc时，导管内砼柱体平衡导管外泥浆压力所需的高度，即h1≥Hwgw /gc，m；
Hc——灌注首批砼时所需井孔内砼面至孔底的高度，Hc=h2+h3，m；
Hw——井孔内砼面以上水或泥浆的深度，m；
d——导管直径，取d=0.30m；
D——桩孔直径（考虑1.1的扩孔系数），m；
gw、gc——为水（或泥浆）、砼的容重，取gw=1.1KN/m3， gw=2.4KN/m3 ；
h2——导管初次埋置深度（h2≥1.0m），m；
h3——导管底端至钻孔底间隙，约0.4m，m；
由上式计算可知，对Ф180cm孔径首批砼需要量为4.1m3左右。提前按该要求加工一个4.5m3的砼集料漏斗。
当吊灌内的混凝土满足首批灌注后导管埋深1m以上后，立刻进行剪球，开始灌注。首批砼灌入孔底后，立即探测孔内砼面高度，计算导管埋置深度，确信符合要求后即可正常灌注。砼浇注过程应注意以下事项：（a）、灌注开始后，应紧凑连续进行，并注意观察管内砼下降和孔内水位升降情况，及时测量孔内砼面高度，正确指挥导管的提升和拆除。导管在砼内埋深控制在2m~6m左右。混凝土灌注应连续进行，并保证在首批混凝土初凝前完成。（b）、砼浇筑面上升到钢筋骨架下端时，为防止钢筋骨架被砼顶托上升，浇筑速度适当放缓，而当砼进入钢筋骨架4~5m以后，适当提升导管，减小导管在钢筋骨架下的埋置深度。（c）、在砼灌注过程中，后续砼要沿导管壁徐徐灌入，以免在导管内形成高压气襄。另外，为保证桩基础的密实，要定时抽插振动导管，达到振捣效果。（d）、为确保桩顶质量，砼浇筑标高应比设计桩顶标高高出1m，在浇筑完成后清理走泥浆、沉渣、挖除多余砼，但留出80cm左右在桩基础达到强度后用风镐凿除至设计标高，以保证桩顶砼强度。
E、砼浇筑过程可能遇到的问题及其处理：
①、首批砼灌注失败：用带高压射水的Ф300mm吸泥机将已灌砼吸出，重新按要求浇筑。
②、导管进水：如因导管埋深不足而进水，则将导管插入砼中，用小型潜水泵抽干导管内的积水，再开始灌注；如因导管自身漏水或接头不严而漏水，则应迅速更换已经拼接检查好的备用导管，然后按前面做法处理；如上述两种方法处理不能奏效，则应拆除灌注设备，用带高压射水的Ф300mm空气吸泥机将已灌注砼吸出，清孔后再重新浇筑砼。
③、卡管：初灌时隔水栓卡管，或因砼自身卡管，可用长杆冲捣导管内砼，用吊绳抖动导管，或在导管上安装附着式振捣器使隔水栓下落。如仍不能下落，则将导管连同其内砼提出钻孔，另下导管重新开灌。如因机械发生故障或因其它原因使砼在导管内停留时间过大，孔内首批砼已初凝，宜将导管拨出，用吸泥机将孔内表层砼和泥渣 吸出，重下新导管灌注。灌注结束后，此桩宜作断桩予以补强。
④、埋管：若埋管事故已发生，初时可用链滑车、千斤顶试拨。如仍拨不出，已灌表层砼尚未初凝时，可加下一根导管，按导管漏水事故处理后继续开灌砼。当灌注事故发生处距桩顶砼面小于3m时，可考虑终止灌注砼，待护筒内抽水后按施工缝处理，接长桩柱。
（6）、桩基检测
主桥所有桩基需预埋3Ф50mm的钢管，以备作超声波检测用。水下砼浇筑结束至少15天后才能进行桩基检测。检测合格可立即进行下部结构施工。若检测出桩基存在缺陷，视缺陷情况采取适当的处理办法。一般若有桩身砼夹泥、断桩、空洞、桩底沉渣等缺陷可以考虑在桩身用地质钻机钻孔、缺陷段高压水切割、气举排渣、缺陷段注压水泥浆的处理办法。待处理结束、水泥浆达到设计强度后再次对桩基进行检测。如此直到检测合格为止。
1.2、陆上桩基础施工
仙村大桥南边墩A17#墩位于十字上，共有四根直径1.8米的桩基础，均按陆上桩基础的方法施工。陆上桩基础施工工艺流程见图4：陆上桩基础施工工艺流程图
施工前进行场地清理：在现场确定清理、掘除、拆除的工作后，按施工规范和设计要求进行清理。
土及草皮在较干硬的地主要用推土机、人工配合、装载机铲除，自卸车运输弃于指定弃土区。低洼潮湿的地方主要用挖掘机清除，机械无法清除的地方则用人工挖除。需要清除树根的用挖掘机挖除，人工配合清理干净。
对于水塘及水沟等必须排干水后（若水塘没有被全部征用，则在红线范围内围堰排水），推土机或挖掘机清除淤泥成堆，再用挖掘机配合机械运至指定弃土区堆放。
场地清理完后用平地机将桩基施工范围内的土地整平。
桩基采用的钢护筒设计直径根据桥梁施工规范要求，护筒直径应比桩径大20~40cm，综合考虑此处的施工条件，其钢护筒直径采用Ф200cm。钢护筒用10mm厚A3钢板卷制而成，委托专业厂家加工，用汽车运至工地。钢护筒在下放前再次准确检查直径及其椭圆度，其直径误差不超过5cm，否则矫正或重新加工。
钢护筒的沉放采用人工挖埋，施工前先测量定出桩位，再放出钢护筒边线，然后进行人工挖孔，达设计标高后放入钢护筒、测量定位，钢护筒与孔壁之间空隙回填粘土压实，注意钢护筒偏位不大于5cm，垂直度误差小于0.5%。
图4：陆上桩基础施工工艺流程图
平整场地
桩位放样
埋设护筒
钻(冲)机就位
钻（冲）进
现场检查
制作护筒
钻孔记录
清孔
成孔检查
钢筋笼制作
安设钢筋笼
水密试验
安设导管
导管制作
砼运输
灌注水下砼
灌注记录
拔除护筒
钻机移位
破桩头
桩检
试块制作
试块检测

施工过程中，泥桨循环采用在墩位附近砖砌泥浆池，泥浆池考虑各墩桩基共用，就近布置，保证总容量在30m3以上并配备储浆池进行泥浆的储存。泥浆循环采用正循环工艺，为保护环境严禁把泥浆及废渣直接排入河道，由运输车运往指定的弃土区排放。泥浆循环系统详见图5：陆上钻桩泥浆循环系统示意图。

图5：陆上钻桩泥浆循环系统示意图
桩基钢筋笼用汽车吊起吊安装，采用扁担起吊，同时使用吊机主副钩（或用两台吊车抬吊）先将钢筋笼水平吊起，离开地面后再一边起主钩、一边松副钩，在空中将整节钢筋笼吊至竖直，严禁单钩吊住钢筋笼一头在地上拖曳升高来吊直钢筋笼，以防止骨架变形；钢筋笼竖直后，检查其竖直度，进入孔口时扶正缓慢下放，严禁摆动碰撞孔壁。钢筋笼边下放边拆除内撑。钢筋笼的连接采用焊接或冷挤压连接，保证各节钢筋笼中心在同一竖直轴线上。钢筋笼下到设计标高后，定位于孔中心，将主筋或其延伸钢筋焊接在护筒上，以防骨架在浇筑砼时上浮及移位。
其它钻进成孔、砼灌注的施工工艺与水中桩基础施工相同，参看前节 1.1水上桩基础施工。
2、下部结构施工
2.1、水中承台施工
14#、15#、16#敦承台顶面标高为＋3.3m，处于正常水位以下，15#、16#敦其平面尺寸为9.00m×7.60m，厚3m，四角为R=1.50m的圆弧，14#敦的尺寸为8.50m×3.0m，厚2.5m，短边为R=1.50m的圆弧。拟采用有底钢套箱施工方案进行施工。施工工艺详见图6：水中承台施工工艺流程图。

图6：水中承台施工工艺框图
测量放样
凿除桩头砼
套箱吊装
封底砼
钢筋加工
钢筋绑扎
砼浇筑
监理验收
砼养生
拆除套箱

1、钢套箱设计
根据水文情况及各工况条件，拟定钢套箱设计条件为：
A、钢套箱平面内净尺寸9.00m×7.60m （14#为8.50m×3.0m），侧模顶面标高＋7.30m，封底混凝土（C25）底面标高－0.20m，顶面标高0.30m。侧模高7.5m，首层内支撑标高＋4.00m（承台标高范围内无支撑）。为保证封底混凝土的平整，套箱底板用薄钢板分格。
B、钢套箱承重架以已成桩基的钢护筒为支点，采用贝雷架和I45a工字钢作为承重结构，然后用直径为32mm的四级冷拉高强钢筋吊住底架，在底架上安装型钢网格分配梁、底板，外模围檩采用［32槽钢。套箱内部用钢桁架支顶，并用ф20对拉螺栓拉紧，以此承受施工中出现的套箱内外的压力差。套箱高7.5m，侧模分成两节：首节3.5ｍ，另节4.0m；每节两端分成两块，顺水方向也分成两块，一个墩套箱总重约33t。
2、钢套箱拼装与下放
钢套箱构件加工完成后，由船运至现场，50T浮吊配合安装，按以下步骤进行：
①在桩基钢护筒侧施焊牛腿、搭设分配梁I36a，安装套箱底板。
②在底板上，放出套箱侧模位置，按各块间距摆放相应数量的第一层钢筋，然后拼装首层内支撑靠模．
③在桩基钢护筒顶安装上承重架结构，此时要注意上承重架结构的承重工字钢组合梁与相应底梁的位置要处于同一垂直面。
④安设起吊系统，将底板及内支撑分别悬挂起来，临时限位后切除牛腿分配梁，利用底板作平台，内支撑做靠模进行套箱首节侧模拼装。
⑤套箱第一次下放，此次下放行程3.5m，考虑链葫芦的行程及具体的水位来转换。各吊杆螺母随着下放而扭松，上螺母与工字钢组合梁高差不得超过5cm，如此直观地反映下放时各吊点的均匀性。
⑥首节套箱入水后，临时固定首层内支撑与首节侧模，进行次节套箱侧模拼装。
⑦逐步放松链葫芦将套箱下放到位，检查套箱各处标高和平面位置，要求套箱保持水平，平面位置在允许偏差之内，然后安装固定两层内支撑。侧模与内支撑要用发散状加劲固焊，ф20对拉螺杆拉紧，随后进行封底混凝土灌注准备工作。
具体施工工艺及顺序见：图7水下承台有底套箱施工流程示意图。
3、封底混凝土浇筑
封底混凝土对整个承台非常重要，为水下混凝土施工，采用刚性导管法一次浇筑完成。封底混凝土采用Ｃ25水下混凝土，浇注厚度50cm，混凝土坍落度控制在16～20cm，初凝时间不少于10小时，采用5～25mm碎石，其和易性等必须达到施工工艺的要求。混凝土由拌和站供应，混凝土泵送浆入储料斗。根据底板分格所能容纳的混凝土决定每罐混凝土的方量，边浇筑时边进行观测，以判别各浇筑点是否达到浇筑标高。封底过程中套箱内、外设连通孔，保持内、外水头基本一致，减少因套箱内壁水头升高对底板增加的荷重和对侧模增加内压力。
4、承台混凝土浇筑
承台封底成功后即可进行承台施工。首先关闭进行水孔，套箱抽水，拆除上承重结构和起吊系统，切除多余钢护筒。绑扎钢筋，检查套箱的密封性，准备浇筑承台混凝土，并注意预埋墩身钢筋。
承台采用Ｃ30混凝土，为保证混凝土的质量，减低混凝土裂缝，承台混凝土采用一次进行浇注。严格按承台混凝土的配合比设计要求，使和易性、可泵性达到施工要求，坍落度为16～20cm，初凝时间不少于10小时。采用拌和站供应的泵送混凝土通过串筒辅助入仓。浇筑混凝土时保持套箱受力均匀，同时注意水压力对套箱侧模的影响，并采取解决大体积承台混凝土温度裂缝的措施。承台砼施工时拟采用的技术措施如下：
A、每次浇筑过程采用分层摊铺形式进行，每层摊铺厚度40~50cm，在分层浇筑砼的过程中，在下层砼初凝前及时覆盖旧砼，避免形成冷缝。
B、优化砼的配合比。采用中低热的矿渣硅酸盐水泥，并采用双掺技术，在水泥中掺入一定比例的粉煤灰以及高效能减水剂。另外，骨料方面，粗骨料选用连续级配的碎石，细骨料选用优质的中粗砂。
C、严格控制砼的入模温度。拌和站的砂、石料应防止曝晒，若温度过高，则需采取适当降温措施。砼的输送管道上也应覆盖湿麻袋，且常淋水散热。
D、加强砼浇筑完成后的养护及降温。在承台砼中埋入2层平面循环冷却水管网，在开始浇筑砼至砼浇筑完成的头十天内，循环通水降低砼内部温度。另外，在砼浇筑完成后在砼表面覆盖麻袋，进行保湿养护，避免砼内外之间产生过大温差。预埋冷却水管网在完成降温、养护后进行灌注同标号水泥浆密封。冷却水管网布置如图8：承台冷却水管布置图。
8：承台冷却水管布置图
5、套箱拆除
首先拆除套箱首层内支撑，准备进行墩身首层施工。次层内支撑和套箱待墩身施工完首层后拆除。
2.2、陆上承台施工
主桥边墩17#敦位于南岸，拟用开挖基坑，铺设底模和侧模的方法施工。承台施工顺序详见：图9：陆上承台施工工艺流程图。

图9：陆上承台施工工艺流程图
拆模回填

测量放样
基础挖桩
凿除桩头砼
垫层施工
钢筋加工
钢筋绑扎
模板安装
砼浇筑
监理验收
砼养生

1、基坑开挖
由于承台埋设于地面标高以下，承台基坑开挖量较大，施工时采用1台PC-200挖掘机进行开挖，放坡坡度为1：0.25，底平面尺寸为8.5 m×3.0 m。为防止超挖，机械挖至设计底标高以上30cm左右时，采用人工开挖剩余部分，并在承台基础轮廓线外挖40cm深排水边沟并设置集水坑，用水泵抽水排除基坑内积水。在挖土过程中，余土用汽车运至指定弃土区，不要堆积在基坑四周，以保持基坑边坡的稳定。承台的基坑、垫层、模板详见图10：承台模板及支护图

图10：承台模板及支护图
2、铺设底垫层
基坑开挖完成后，在基坑底铺设10cm厚碎石垫层，并在其上浇注10cm厚C15砼垫层作为承台施工时底模。在满足施工承载力后进行承台钢筋绑扎。
3、钢筋安装
承台钢筋在加工区加工成型后运至现场，进行绑扎、安装，钢筋加工、绑扎严格按照施工规范及设计图要求进行。
4、模板
承台模板采用组合钢模板，承台模板按4套备料，主引桥共用。模板的固定主要利用承台主筋上焊拉杆对拉固定，另外为方便拉杆的拆除，在拉杆与模板的接角面上设置锥形橡胶块，在拆除承台侧模后，凿出锥形橡胶块，割除突出部分拉杆后，用高标号砂浆补平拉杆孔。同时，在模板外侧用[10、[20槽钢围囹加固，用钢管及方木与承台基坑壁进行支撑，以满足模板受力要求。
5、砼浇筑
承台砼采用一次性浇筑，砼由集中拌和系统供应，砼运输车运到浇筑现场。由于砼方量大，施工时利用泵送及砼运输车通过溜槽直接倾倒两种浇筑方式同时进行。施工时由于承台砼体积较大，砼的水化热不易散发，在外界环境或砼内应力的约束下，极易产生温度收缩裂缝，因此承台砼浇筑施工时必须采用相应的技术措施以避免砼温度变形而引起的裂缝，从而提高砼的整体性和耐久性。

4*1.0m
2.3、主桥墩身施工
主桥墩身为实体墩，平面尺寸为7.5m*1.7m，短边为0.55m的圆弧，墩身高度为10.83~12.7m，砼强度等级为C30。
主桥墩身有3个位于水上，1个位于陆上，根据设计特点及现场地形情况，由于墩身不高。最高只有12米多，经过比较决定：水上采用吊船来运送墩身及箱梁所需的材料和小型施工机械，陆上施工采用吊车安装模板，吊车吊罐浇筑。墩身施工采用搭设脚手架作操作平台，墩身模板采用钢结构提升组合模板，分节施工，每节施工4.5米，泵送浇筑。主桥主墩共投入钢模板4套。
主桥墩身施工工艺详见图11：墩身施工工艺流程图。
施工放样
修凿接头砼
搭设支架
绑扎钢筋
模板安装
串筒设置
测量复核
砼试件制作
钢筋制作
拆 模
砼浇注
养 生
下一段施工

图11：墩身施工工艺流程图
（1）准备工作
在承台顶面测量放样出墩柱的中心线和模板边线，边线范围内砼表面经凿毛、清洗干净，搭设CKC脚手架进行墩身钢筋的施工。15#、16#墩的脚手架直接搭在承台上，14#墩由于承台宽度不够，脚手架搭在钢平台上，17#墩脚手架直接放在地面，其底座放20#槽钢，以保证足够的支承力。
（2）钢筋绑扎
钢筋在加工场下料加工成型后运至现场进行焊接及绑扎施工，注意墩柱钢筋的焊接或搭接应满足设计和施工规范的要求，同时保证墩柱钢筋骨架的垂直度。在钢筋骨架外侧挂水泥砂浆保护层垫块，以确保砼保护层厚度，同时可控制钢筋骨架偏位不超过设计及规范要求。水泥砂浆配比由试验确定，以保证保护层垫块自身的强度达到设计要求。
（3）模板加工与安装
为保证墩柱线形圆滑平顺，表面光洁美观，墩柱模板采用专门设计加工定型钢模板。模板委托专业厂家加工，每节长1.5m，由两个半块组成，模板接口作成阴阳角，并加设橡胶止浆压条，通过螺栓连接。安装时根据墩柱的高度先拼装成整体，然后在浮船吊与手拉葫芦的配合下进行吊装，模板就位后，在四周加设风缆或刚性支撑，确保模板固定牢靠，详见图12：墩柱模板结构示意图，注意墩柱模板安装的垂直度、偏位符合要求。第一次浇筑完成砼达到一定强度后，拆除下段模板，注意应保留最上一层，以便做为安装上段模板的导向模板。
（4）砼浇筑
砼由预制场搅拌站生产或采用商品砼，用搅拌车运至现场，采用泵送的方法进行砼的浇筑，串筒辅助下料，每层砼浇筑厚度30~40cm，插入式振捣棒振捣密实。
（5）拆模及养护
砼达到一定强度后，即可拆模，拆模后用薄膜包裹结合淋水进行养护，保证砼施工质量。养护不少于设计和规范要求。

2.4、帽梁及支座、垫石施工
1、帽梁
主桥两边墩（A14#、A17#）帽梁的尺寸为2.0m*14.14m*2.8m，最大砼量147.1m3。A14#帽梁施工采用在平台上搭设满堂支架，A17#帽梁施工采用在陆地上搭设支架的方法，再在其上搭设支架进行砼泵送浇筑。施工工艺见——图12：盖梁施工工艺流程图
图12：钢筋下料
支座模板
钢筋绑扎
支侧模板
现场检查
浇注砼
养生
拆模板、支架
砼运输、拌合
试块制作
试块检测
测量放线
现场检查
摆设支架
盖梁施工工艺流程图

（1）、盖梁支架、模板
在平台上搭设CKC门架，顶层支架上安装50cm高顶托用来调节底模标高，再在顶托上铺设［10槽钢纵横梁形成工作面，进行盖梁施工。落模采用支架的顶托、底托调节。
帽梁底模采用18mm厚镀膜光面木夹板制作，放在10*10cm木枋上；侧模及端模以18mm厚光面木夹板作面板，以10×10cm方木（内楞）和［10槽钢（外楞）连成一个整体，横向用Ф16拉杆对拉固定，并加设斜撑，以保证盖梁尺寸的准确和侧模的稳定性。
具体见—图13：盖梁施工支架模板图。
（2）、钢筋制安
帽梁底模安装完成后绑扎钢筋，钢筋在加工场开料，现场绑扎。钢筋绑扎验收合格后再安装侧模。
（3）、砼浇筑
帽梁砼采用C30砼，一次浇筑完成。砼由砼搅拌车运到浇筑现场，采用泵送（或吊车吊罐）施工。插入式振捣棒振捣密实。砼浇筑完成后，及时覆盖麻袋保湿养护不少于7天。
砼强度达到要求后即可拆除底模和支架。
（4）、帽梁施工控制：
a、支架的受力及变形经严格计算，设置合理的预拱度及预留沉降量。
b、浇筑过程中，及时观测支架的变形及沉降。
c、浇筑适应设计合理的浇筑顺序、分层厚度，注意均衡受力，防止倾覆
2、支座垫石浇筑、支座安装
（1）、支座垫石浇筑
在墩顶和盖梁砼浇筑完成后，测量放样定出垫石轴线，结合面凿毛清理干净，绑扎垫石钢筋网，安装模板，再测量放出垫石顶标高，然后浇筑砼。注意预留支座地脚螺栓孔位置是否准确（分隔墩处），同时须保证垫石顶面平整以不影响支座的安装。
（2）、支座安装
本桥主桥支座形式种类较多，A14#轴大跨连续箱梁侧支座型号为GPZ（KZ）3.5DZ（H=170mm），共4个，A14#轴预制“T”梁侧支座型号为GJZ 250×400×57mm板式支座，共14个；A15#轴支座型号为GPZ（KZ）17.5DZ（H=305mm），共4个，A16#轴支座型号为GPZ（KZ）17.5DZ（H=305mm），共4个；A17#轴大跨连续箱梁侧支座型号为GPZ（KZ）3.5DX（H=170mm），共4个，A14#轴预制“T”梁侧支座型号为GJZ 250×400×57mm板式支座，共12个。主桥支座安装前，支座安装严格按生产厂家要求及施工规范进行，引桥支座安装则在箱梁安装时准确安放。主桥分隔墩支座安装步骤如下：
a、支座到货后立即核对型号、规格、尺寸是否符合要求；核实各配件数量、质量是否准确；检查支座有否发生损坏；若不符要求则应退换或补齐。
b、测量放样，定出支座纵、横轴线和支座底板边线。
c、再次检查预留地脚螺栓孔位是否准确。若存在偏差则应人工修整凿出正确孔位，不宜用风镐凿，注意不得震裂垫石。
d、垫石顶面不平处应人工磨平，清扫干净。地脚螺栓孔清洗干净并风干。最后在用丙酮清洗3遍。
e、调和环氧树脂，灌满地脚螺栓孔，并涂一薄层在垫石顶面支座边线范围上。
f、吊放支座准确就位，从上边插下地脚螺栓至设计深度，将溢出的环氧树脂清除干净，注意螺栓上部螺纹部分不得粘上环氧树脂。待环氧树脂凝固硬化后拧紧地脚螺栓上螺母。
g、安装支座顶板及调平钢板，调平钢板应已按要求焊接好连接锚固钢筋，用地脚螺栓将支座顶板和调平钢板连成一体。
h、安装主桥箱梁边跨现浇段底模，。

3、上部结构施工
3.1、主桥上部结构设计概述
1、上部结构桥型总体布置
主桥上部结构为（55+85+55）m 三跨变高度预应力砼连续箱梁桥，全长195m。采用分离的上下行桥，半幅桥宽15 m，为单箱单室结构，两幅桥中间设2米空隙以利上下行桥模板及桥面横向预应力的施工。同时也有利于在两幅桥中间布设管线。
2、箱梁结构
主梁采用箱型断面，顶板宽15m，底宽7.5m，翼板悬臂根部最大厚度为60cm。箱梁根部高度4.6m，跨中梁高2.0m，其中根部高度与主要跨径（85米）比为1/18.5，中部2.0米高度与主要跨径（85米）比为1/42.5。箱梁底板厚由跨中0.26 m。箱梁高度和底板厚度均按1.5次抛物线设置。腹板厚度变化分为二段，其中靠主墩一段为55㎝厚，其余为40㎝。
3、预应力钢束及布置
箱梁采用纵、横、竖向三向预应力体系，纵向预应力钢束分顶板和底板钢束两种，
顶板采用12Фj15.24㎜钢绞线，底板钢束采用19 j15.24㎜钢绞线，两端张拉，预应力锚具采用OVM（VLM，HVM）15-12和OVM（VLM，HVM）15-19系列锚具。横向预应力钢束采用环氧全涂装无粘结筋（OVM-U1），标准强度Ry=1860MPa，单端张拉，张拉吨位190.1KN，竖向预应力筋采用直径为Ф32㎜的冷拉IV级高强精轧螺纹粗钢筋，设计张拉吨位510KN，采用梁顶单端张拉方式，相应的锚具采用JLM-32钢锚具。
3.2、主桥上部结构箱梁总体施工顺序
主桥上部结构箱梁总体施工顺序为：
1）立模、浇注临时支承柱，并在其上安装钢固支座，
2）利用主墩墩身预埋型钢、钢板、贝雷片阴阳头等，搭设贝雷片、型钢组合结构现浇平台，施工A15#、A16#墩墩顶块，
3）安装A15#、A16#墩挂篮，悬浇对称施工各分段块梁体。
4）在A14#、A17#墩搭设支架或安装导梁，铺装底模。
5）立模分别浇筑7A14#、A17#分隔墩14、15、16、17#块件现浇段。
5）边跨合拢段（13#块件）施工。
6）主跨合拢段（13#块件）平衡施工
主梁具体施工顺序详见：图3.18：主桥连续箱梁施工程序图。
3.2.1、主桥连续箱梁临时支撑施工
A15#、A16#墩墩顶为铰接，在箱梁块
