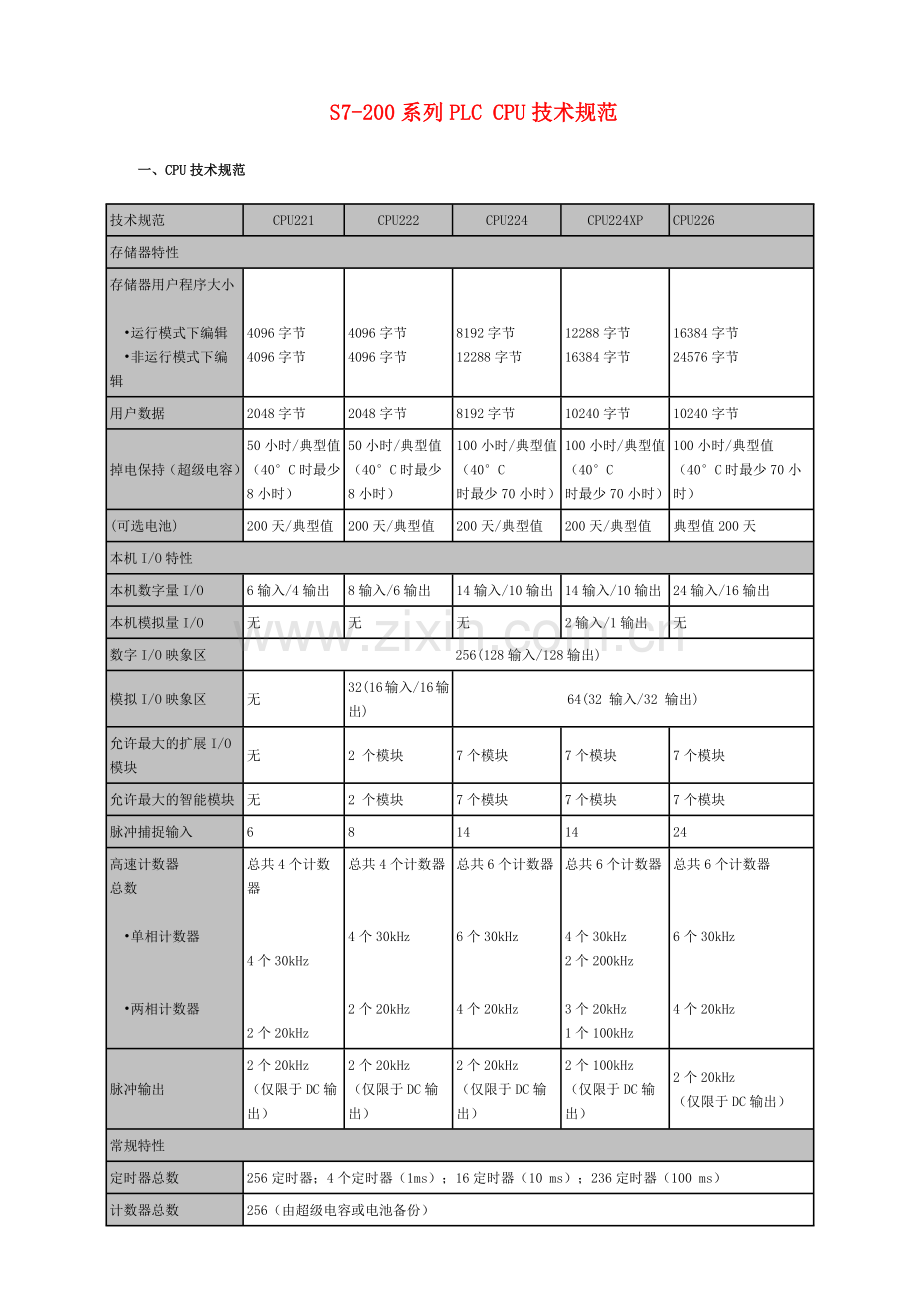

S7-200系列PLC CPU技术规范
一、CPU技术规范
技术规范
CPU221
CPU222
CPU224
CPU224XP
CPU226
存储器特性
存储器用户程序大小

 •运行模式下编辑
 •非运行模式下编辑

4096字节
4096字节

4096字节
4096字节

8192字节
12288字节

12288字节
16384字节

16384字节
24576字节
用户数据
2048字节
2048字节
8192字节
10240字节
10240字节
掉电保持（超级电容）
50小时/典型值（40°C时最少8小时）
50小时/典型值（40°C时最少8小时）
100小时/典型值（40°C
时最少70小时）
100小时/典型值（40°C
时最少70小时）
100小时/典型值（40°C时最少70小时）
(可选电池)
200天/典型值
200天/典型值
200天/典型值
200天/典型值
典型值200天
本机I/O特性
本机数字量I/O
6输入/4输出
8输入/6输出
14输入/10输出
14输入/10输出
24输入/16输出
本机模拟量I/O
无
无
无
2输入/1输出
无
数字I/O映象区
256(128输入/128输出)
模拟I/O映象区
无
32(16 输入/16 输出)
64(32 输入/32 输出)
允许最大的扩展I/O模块
无
2 个模块
7个模块
7个模块
7个模块
允许最大的智能模块
无
2 个模块
7个模块
7个模块
7个模块
脉冲捕捉输入
6
8
14
14
24
高速计数器
总数

 •单相计数器

 •两相计数器
总共4个计数器

4个30kHz

2个20kHz
总共4个计数器

4个30kHz

2个20kHz
总共6个计数器

6个30kHz

4个20kHz
总共6个计数器

4个30kHz
2个200kHz

3个20kHz
1个100kHz
总共6个计数器

6个30kHz

4个20kHz
脉冲输出
2个20kHz
（仅限于DC输出）
2个20kHz
（仅限于DC输出）
2个20kHz
（仅限于DC输出）
2个100kHz
（仅限于DC输出）
2个20kHz
（仅限于DC输出）

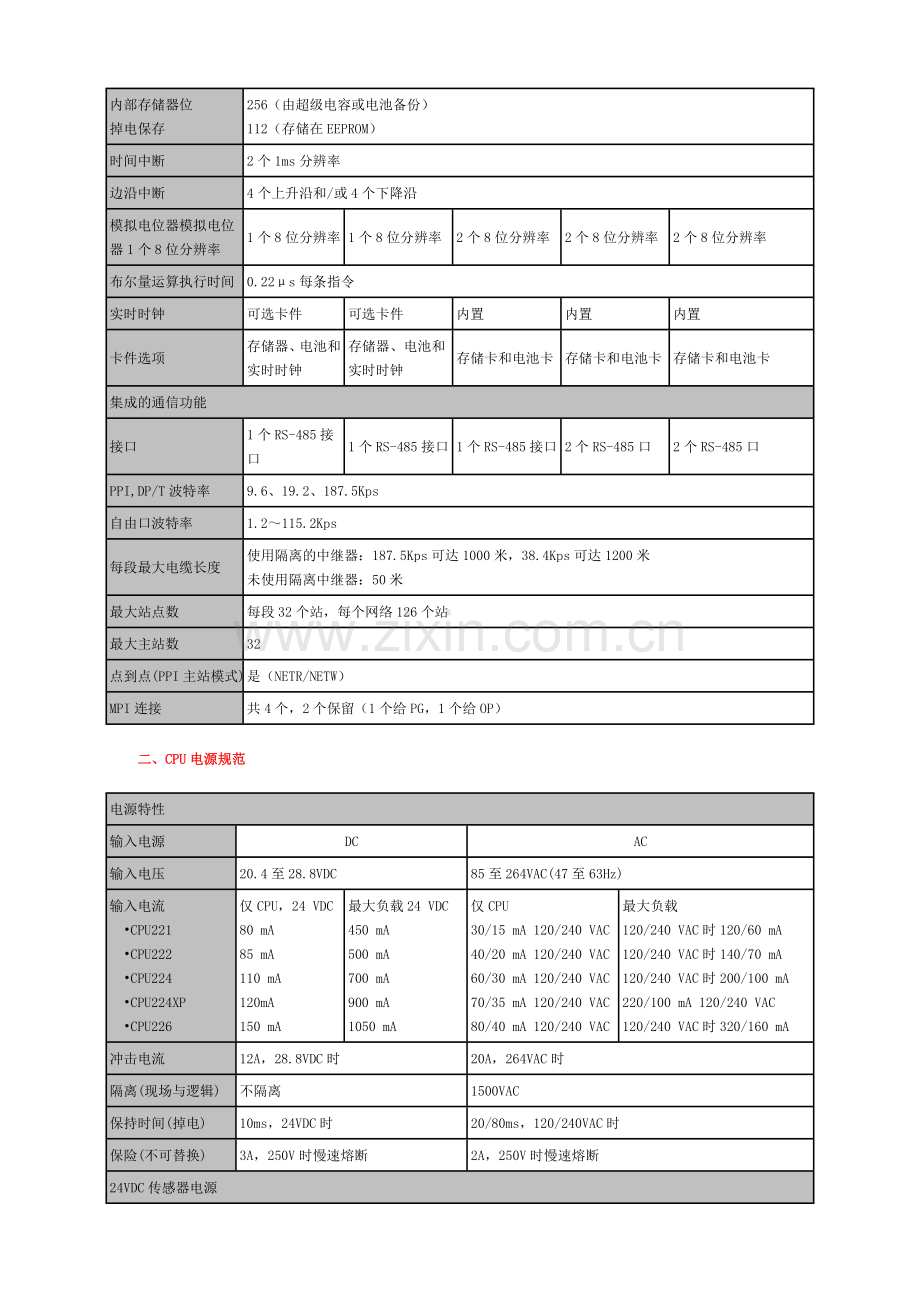

常规特性
定时器总数
256定时器；4个定时器（1ms）；16定时器（10 ms）；236定时器（100 ms）
计数器总数
256（由超级电容或电池备份）
内部存储器位
掉电保存
256（由超级电容或电池备份）
112（存储在EEPROM）
时间中断
2个1ms分辨率
边沿中断
4个上升沿和/或4个下降沿
模拟电位器模拟电位器1个8位分辨率
1个8位分辨率
1个8位分辨率
2个8位分辨率
2个8位分辨率
2个8位分辨率
布尔量运算执行时间
0.22μs每条指令
实时时钟
可选卡件
可选卡件
内置
内置
内置
卡件选项
存储器、电池和实时时钟
存储器、电池和实时时钟
存储卡和电池卡
存储卡和电池卡
存储卡和电池卡
集成的通信功能
接口
1个RS-485接口
1个RS-485接口
1个RS-485接口
2个RS-485口
2个RS-485口
PPI,DP/T波特率
9.6、19.2、187.5Kps
自由口波特率
1.2～115.2Kps
每段最大电缆长度
使用隔离的中继器：187.5Kps可达1000米，38.4Kps可达1200米
未使用隔离中继器：50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是（NETR/NETW）
MPI连接
共4个，2个保留（1个给PG，1个给OP）
二、CPU电源规范
电源特性
输入电源
DC
AC
输入电压
20.4至28.8VDC
85至264VAC(47至63Hz)
输入电流
 •CPU221
 •CPU222
 •CPU224
 •CPU224XP
 •CPU226
仅CPU，24 VDC
80 mA
85 mA
110 mA
120mA
150 mA
最大负载24 VDC
450 mA
500 mA
700 mA
900 mA
1050 mA
仅CPU
30/15 mA 120/240 VAC
40/20 mA 120/240 VAC
60/30 mA 120/240 VAC
70/35 mA 120/240 VAC
80/40 mA 120/240 VAC
最大负载
120/240 VAC时120/60 mA
120/240 VAC时140/70 mA
120/240 VAC时200/100 mA
220/100 mA 120/240 VAC
120/240 VAC时320/160 mA
冲击电流
12A，28.8VDC时
20A，264VAC时
隔离(现场与逻辑)
不隔离
1500VAC
保持时间(掉电)
10ms，24VDC时
20/80ms，120/240VAC时
保险(不可替换)
3A，250V时慢速熔断
2A，250V时慢速熔断
24VDC传感器电源
传感器电压
L+减5V
20.4至28.8VDC
电流限定
1.5A峰值，热量限制无破坏性
纹波噪声
来自输入电源
小于1V峰分值
隔离(传感器与逻辑)
非隔离
三、CPU数字量输入规范
数字量输入特性
数字量输入特性
24 VDC 输入（CPU221、CPU222、CPU224、CPU226）
24 VDC 输入（CPU224XP）
输入类型
漏型/源型（IEC类型1漏型）
漏型/源型（IEC类型1漏型，I0.3～I0.5除外）
额定电压
24VDC，4mA典型值
24VDC，4mA典型值
最大持续允许电压
30 VDC
浪涌电压
35VDC，0.5秒
逻辑1信号(最小)
15 VDC，2.5mA
15VDC ，2.5mA （I0.0～I0.2和I0.6～I1.5）
4VDC ，8mA （I0.3～I0.5）
逻辑0信号(最大)
5 VDC 1 mA
5VDC ，1 mA （I0.0～I0.2和I0.6～I1.5）
1VDC ，1 mA （I0.3～I0.5）
输入延迟
选择的（0.2～12.8ms）
连接2线接近开关传感器（Bero）
允许的漏电流（最大）
1mA
隔离(现场与逻辑)
光电隔离
隔离组
是
500 VAC，1分钟
见接线图
高速计数器（HSC）
 •HSC输入
 •所有HSC
 •所有HSC
 •HC4和HC5只在CPU224XP上

逻辑1电平
15～30 VDC
15～26 VDC
> 4 VDC
单相
20 kHz
30 kHz
200 kHz
两相
10 kHz
20 kHz
100 kHz

同时接通的输入
所有
所有
只有CPU224XP AC/DC/继电器：
所有的都是55°C ，带最大26VDC的DC输入。
所有的都是50°C，带最大30VDC的DC输入。
电缆长度（最大）

 •屏蔽
 •未屏蔽

普通输入500米，HSC输入50米
普通输入300米
四、CPU数字量输出规范
数字量输出规范
数字量输出规范
24VDC输出（CPU221、CPU CPU224 222CPU226）
24VDC输出（CPU224XP）
继电器
输出类型
固态MOSFET（信号源）
干触点
额定电压
24 VDC
24 VDC
24 VDC或250 VAC
电压范围
20.4至28.8VDC
VDC 5～28.8 VDC（Q0.0～Q0.4）
20.4～28.8VDC（Q0.5～Q1.1）
5至30 VDC或5至250 VAC
浪涌电流（最大）
8A，100ms
5A ，4s@10%占空比
逻辑1（最小）
20VDC，最大电流
最大电流时，L+减0.4V
-
逻辑0（最大）
0.1VDC，10KΩ负载
-
每点额定电流（最大）
0.75A
2.0A
每个公共端的额定电流（最大）
6A
3.75A
10A
漏电流（最大）
10μA
-
灯负载（最大）
5W
30W DC；200W AC
感性嵌位电压
L+ 减48VDC，1W功耗
-
接通电阻（接点）
0.3Ω典型（最大0.6Ω）
0.2Ω（新的时候的最大值）
隔离

 •光电隔离（现场到逻辑）
 •逻辑到接点
 •电阻（逻辑到接点）
 •隔离组

500VAC，1分钟
-
-
见接线图

-
1500VAC，1分钟
100MΩ
见接线图
延时（最大.）
从关断到接通（μs）
2μs（Q0.0和Q0.1），15μs（其它）
0.5μs（Q0.0和Q0.1），15μs（其它）
-
延时（最大.）
从接通到关断（μs）
10μs（Q0.0和Q0.1），130μs
（其它）
1.5μs（Q0.0和Q0.1），130μs
（其它）
-
延时（最大.）
切换
-
-
10ms
脉冲频率（最大）
20kHz（Q0.0和Q0.1）
 100kHz（Q0.0和Q0.1）
1Hz
机械寿命周期
-
-
10,000,000（无负载）
触点寿命
-
-
100,000（额定负载）
同时接通的输出
所有的都在55°C（水平），所有的都在45°C（垂直）
两个输出并联
是，只有输出在同一个组内
否
电缆长度（最大）

 •屏蔽
 •非屏蔽

500米
150米
· 当一个机械触点接通S7--200 CPU或任意扩展模块的供电时，它发送一个大约50毫秒的“1”信号到数字输出，您需要考虑这一点，尤其是您使用触够响应短脉冲的设备时。
· 依据于您的脉冲接收器和电缆，附加的外部负载电阻（至少是额定电流的10%）可以改善脉冲信号的质量并提高噪音防护能力。
· 带灯负载的继电器使用寿命将降低75%，除非采取措施将接通浪涌降低到输出的浪涌电流额定值以下。
· 灯负载的瓦特额定值是用于额定电压的。依据正被切换的电压，按比例降低瓦特额定值（例如120VAC--100W）
五、CPU224XP模拟量输入规范
常规
模拟量输入（CPU224XP）
输入数量
2点
模拟量输入字节
单端
电压范围
±10V
数据字格式，满量程范围
-32,000至+32,000
DC输入阻抗
>100KΩ
最大输入电压
30VDC
分辨率
11位，加1符号位
LSB值
4.88mV
隔离
无
精度

 •最差情况，0°至55°C
 •典型，25°C

±2.5%满量程
±1.0%满量程
重复性
±0.05%满量程
模拟到数字转换时间
125msec
转换类型
SigmaDelta
步响应
最大250ms
噪音抑制
典型为-20dB@50Hz
五、CPU224XP模拟量输出规范
常规
模拟量输出（CPU224XP）
输出数量
1点
信号范围

 •电压
 •电流

0～10V（有限电源）
0～20mA（有限电源）
数据字格式，满量程范围
0至+32767
数据字格式，满量程范围
0至+32000
分辨率，满量程
12位
LSB值

 •电压
 •电流

2.44mV
4.88μA
隔离
无
精度

最差情况，0°至55°C
 •电压输出
 •电流输出

典型，25°C
 •电压输出
 •电流输出

±2%满量程
±3%满量程

±1%满量程
±1%满量程
设置时间

 •电压输出

 •电流输出

<50μS

<100μS
最大输出驱动

 •电压输出
 •电流输出

≥5000Ω最小
≤500Ω最大

S7-200系列PLC CPU选型型号表
注：DC/DC/DC——24VDC电源/24VDC输入/24VDC输出；
    AC/DC/继电器——100～230VAC电源/24VDC输入/继电器输出；
CPU系列号
产品图片
描述
选型型号
CPU221

DC/DC/DC；6点输入/4点输出
6ES7 211-0AA23-0XB0
AC/DC/继电器；6点输入/4点输出
6ES7 211-0BA23-0XB0
CPU222

DC/DC/DC；8点输入/6点输出
6ES7 212-1AB23-0XB0
AC/DC/继电器；8点输入/6点输出
6ES7 212-1BB23-0XB0
CPU224

DC/DC/DC；14点输入/10点输出
6ES7 214-1AD23-0XB0
AC/DC/继电器；14点输入/10点输出
6ES7 214-1BD23-0XB0
CPU224XP

DC/DC/DC；14点输入/10点输出；2输入/1输出共3个模拟量I/O点
6ES7 214-2AD23-0XB0
AC/DC/继电器；14点输入/10点输出；2输入/1输出共3个模拟量I/O点
6ES7 214-2BD23-0XB0
CPU226

DC/DC/DC；24点输入/16点晶体管输出
6ES7 216-2AD23-0XB0
AC/DC/继电器；24点输入/16点输出
6ES7 216-2BD23-0XB0
CPU226XM

DC/DC/DC；24点输入/16点晶体管输出
6ES7 216-2AF22-0XB0
AC/DC/继电器；24点输入/16点输出
6ES7 216-2BF22-0XB0

S7-200系列PLC CPU模块接线图

输入接线形式简图

输出接线形式简图

一、CPU221模块接线图

二、CPU222模块接线图

三、CPU224模块接线图

四、CPU224XP模块接线图

五、CPU226模块接线图

S7-200系列PLC 数字量扩展模块技术规范及接线图
一、数字量输入扩展模块技术规范
数字量扩展输入特性
数字量输入特性
24VDC输入
120/230VAC输入（47至63Hz）
输入类型
漏型/源型（IEC类型1漏型）
IEC类型1
额定电压
24VDC，4mA
120VAC，6mA或230VAC，9mA（通常）
最大持续允许电压
30 VDC
264VAC
浪涌电压
35VDC，0.5秒
-
逻辑1信号(最小)
15VDC，2.5mA
79VAC，2.5mA
逻辑0信号(最大)
5VDC，1mA
20VAC或1mA，AC
输入延迟
4.5ms
15ms
连接2线接近开关传感器（Bero）
允许的漏电流（最大）
1mA
1mA，AC
隔离(现场与逻辑)
光电隔离
隔离组

500 VAC，1分钟
见接线图

500 VAC，1分钟
1点
同时接通的输入
所有的都在55°C（水平），所有的都在45°C（垂直）
电缆长度（最大）

 •屏蔽
 •未屏蔽

普通输入500米
普通输入300米
二、数字量输出扩展模块技术规范
数字量扩展输出规范
数字量输出规范
24VDC输出
继电器输出
120/230VAC输出
0.75A
5 μA
2A
10A
输出类型
固态-MOSFET（信号源）
干触点
直通
额定电压
24VDC
24VDC或250VAC
120/230VAC
电压范围
20.4至28.8VDC
5至30VDC或5至250VAC
12至30VDC或
12至250VAC
40至264VAC
（47至63Hz）
24VDC线圈电源电压范围
-
20.4～28.8VDC
-
浪涌电流（最大）
8A，100ms
30A
5A,4s@10%占空比
15A,4s@10%占空比
5A/ms，2AC周期
逻辑1（最小）
20VDC，最大电流
-
L1（-0.9V/ms）
逻辑0（最大）
0.1VDC，10KΩ
负载
0.2VDC，5KΩ负
载
-
-
每点额定电流（最大）
0.75A
5μA
2.00A
10A阻性；
2ADC感性；
3AAC感性
0.5A，AC
每个公共端的额定电流（最大）
6A
5μA
8A
10A
0.5A，AC
漏电流（最大）
10μA
30μA
-
132VAC是1.1mA/ms
264VAC是1.8mA/ms
灯负载（最大）
5W
50W
30WDC/
200WAC
100WDC/
1000WAC
60W
感性嵌位电压
L+减48V
L+减47V
-
-
接通电阻（接点）
0.3Ω典型
（0.6Ω最大）
0.05Ω最小
0.2Ω最小，新的时候
0.1Ω最小，
新的时候
410Ω最大，
当负载电流小于
0.05A时
隔离

 •光电隔离（现场到逻辑）
 •线圈到逻辑
 •逻辑到接点
 •电阻（逻辑到接点）
 •隔离组

500VAC，1分钟
-
-
-
见接线图

-
无
1500VAC，1分钟
100MΩ最小，新的时候
见接线图

1500VAC，1分钟
-
-
-
1点
延时断开到接通/接通到断开
150μs/200μs
500μσ
-
-
0.2ms + 1/2AC周期
延时切换（最大）
-
-
10ms
15ms
-
脉冲频率（最大）
-

1Hz
10Hz
机械寿命周期
-
10,000,000
（无负载）
30,000,000
（无负载）
-
触点寿命
-
100,000
（额定负载）
30,000
（额定负载）
-
同时接通的输出
所有的都在55°C（水平），所有的都在45°C（垂直）

所有的都在55°C
（水平），最大
20A模块电流
所有的都在45°C
（水平），最大
20A模块电流5
所有的都在40°C
（垂直），每个点
10A
所有的都在55°C（水平）
所有的都在45°C（垂直）
两个输出并联
两个输出并联是的，只有输出在同一个组内
否
否
电缆长度（最大）

 •屏蔽
 •非屏蔽

500米
150米
· 当一个机械触点接通S7--200 CPU或任意扩展模块的供电时，它发送一个大约50毫秒的“1”信号到数字输出，您需要考虑这一点，尤其是您使用触够响应短脉冲的设备时。
· 当一个机械触点接通AC扩展模块的输出电源时，它向AC输出发出一个宽度为大约1/2AC周期的“1”信号。您必须考虑这一点。
· 由于是直通电路，负载电流必须是完整的AC波型而非半波。最小负载电流是0.05AAC。当负载电流在5mA和50mAAC之间时，该电流是可控的，但是，由于410欧姆串行电阻的存在会有额外的压降。
· 如果因为过多的感性开关或不正常的条件而引起输出过热，输出点可能关断或被损坏。如果输出在关断一个感性负载时遭受大于0.7J的能量，那么输出将可能过热或被损坏。为了消除这个限制，可以将在第3章中描述的抑制电路和负载并联在一起。对于给定的应用，这些部件的尺寸要合适。
· EM222DO4x继电器的FM额定值和其它S7-200不同。此模块具有符合FM Class I，Division Groups A、B、C&D Hazardous Locations的T4额定值，而不是的T4A。
· 如果是灯负载，继电器使用寿命将降低75%，除非采取措施将接通浪涌降低到输出的浪涌电流额定值以下。
· 灯负载的瓦特额定值是用于额定电压的。依据正被切换的电压，按比例降低瓦特额定值（例如120VAC -- 100 W）。
三、数字量扩展模块接线图
1、数字量输入扩展模块（EM221）接线图
输入接线形式简图

2、数字量输出扩展模块（EM222）接线图
输出接线形式简图

3、数字量输入/输出扩展模块（EM223）接线图

S7-200系列PLC 模拟量扩展模块选型型号表

系列号
类别
产品图片
描述
选型型号
EM 231
模拟量输入扩展模块

4点模拟量输入
6ES7 231-0HC22-0XA0
EM 232
模拟量输出扩展模块

2点模拟量输出
6ES7 232-0HB22-0XA0
EM 235
模拟量输入/输出扩展模块

3点模拟量输入
1点模拟量输出
6ES7 235-0KD22-0XA0

S7-200系列PLC 模拟量扩展模块技术规范、接线图、输入范围配置

一、模拟量扩展模块通用规范
型号
模块名称及描述
尺寸（mm） W×H×D
重量
功耗
VDC
+5VDC
+24VDC
6ES7 231-0HC22-0XA0
EM231模拟输入
4输入
71.2×80×62
183g
2W
20mA
60mA
6ES7 232-0HB22-0XA0
EM232模拟输出
2输出
46×80×62
148g
2W
20mA
70mA
（两个输出都是20mA）
6ES7 235-0KD22-0XA0
EM235模拟量混合模块
4输入/1输出
71.2×80×62
186g
2W
30mA
60mA
（输出为20mA）
二、模拟量扩展模块输入技术规范
常规
6ES7 231-0HC22-0XA0
6ES7 235-0KD22-0XA0
数据字格式

 •双极性，满量程
 •单极性，满量程

-32767至+32767
0至32767

-32767至+32767
0至32767
DC输入阻抗
≥10MΩ电压输入
250Ω电流输入
≥10MΩ电压输入
250Ω电流输入
输入滤波衰减
-3db，3.1Khz
-3db，3.1Khz
最大输入电压
30VDC
30VDC
最大输入电流
32mA
32mA
精度

 •双极性
 •单极性

11位，加1符号位
12位
隔离（现场与逻辑）
无
无
输入类型
差分
差分
输入范围

 •电压
 •电流

可选择的，对于可用的范围
0至20mA

可选择的，对于可用的范围
0至20mA
输入分辨率
参见表A-20
参见表A-21
模拟到数字转换时间
<250μs
<250μs
模拟输入阶跃响应
1.5ms到95%
1.5ms到95%
共模抑制
40dB，DC到60Hz
40dB，DC到60Hz
共模电压
信号电压加共模电压必须为≤±12V
信号电压加共模电压必须为≤±12V
24VDC电压范围
20.4～28.8VDC（等级2，有限电源，或来自PLC的传感器电源）
三、模拟量扩展模块输出技术规范
常规
6ES7 232-0HB22-0XA0
6ES7 235-0KD22-0XA0
隔离（现场与逻辑）
无
无
信号范围

 •电压输出
 •电流输出

±10V
0至20mA

±10V
0至20mA
分辨率，满量程

 •电压
 •电流

12位，加符号位
11位

11位，加符号位
11位
数据字格式

 •电压
 •电流

-32767至+32767
0至+32767

-32767至+32767
0至+32767
精度

 •最差情况，0至55℃
    电压输出
    电流输出

 •典型，25°C
    电压输出
    电流输出

±2%满量程
±2%满量程

±0.5%满量程
±0.5%满量程

±2%满量程
±2%满量程

±0.5%满量程
±0.5%满量程
设置时间

 •电压输出
 •电流输出

100μσ
2ms

100μσ
2ms
最大驱动

 •电压输出
 •电流输出

5000Ω最小
500Ω最大

5000Ω最小
500Ω最大
24VDC电压范围
20.4～28.8VDC（等级2，有限电源，或来自PLC的传感器电源）
四、模拟量扩展模块接线图
1、模拟量输入扩展模块（EM231）接线图及输入范围配置

配置EM231

表所示为如何使用配置DIP开关配置EM231模块。开关1、2和3选择模拟输入范围。所有输入设置为相同的模拟输入量程。该表中，ON是闭合，OFF是断开。只在电源接通时读取开关设置。

2、模拟量输出扩展模块（EM232）接线图

3、模拟量输入/输出扩展模块（EM235）接线图及输入范围配置

配置EM235
表所示为如何使用配置DIP开关配置EM235模块。开关1至6可选择输入量程和分辨率。所有的输入都设置为相同的模拟输入量程和格式。表所示为如何选择单极性/双极性（开关6）、增益（开关4和5）以及衰减（开关1，2和3），在该表中，ON是闭合，OFF是断开。只在电源接通时读取开关设置。

PROFIBUS DP连接器选型表及安装说明
一、选型表

二、网络连接示意图

三、连接器安装图

网络电缆

S7-200系列PLC PROFIBUS DP扩展模块
一、选型型号
PROFIBUS-DP可用作与其他MPI主站通讯的通讯口，无论其是否作为PROFIBUS-DP从站。 使用S7-300/400的XGET/XPUT功能时，S7-200可以通过该模块与S7-300/400连接。使用MPI协议 或PROFIBUS协议的STEP 7-Micro/WIN软件和PROFIBUS卡，以及OP面板或TD200(版本2), 均可通过EM 277模块与S7-200通讯。

系列号
类别
产品图片
描述
选型型号
EM 277
PROFIBUS DP模块

EM 277 PROFIBUS-DP 模块，可以作为PROFIBUS-DP从站和MPI从站
6ES7 277-0AA22-0XA0
972　
RS485总线连接器

RS485总线连接器（无编程口）
6ES7 972-0BA41-0XA0
RS485总线连接器（有编程口）
6ES7 972-0BB41-0XA0
RS485总线连接器（无终端电阻）
6ES7 972-0BA30-0XA0
附件
网络电缆

用于Profibus-DP和MPI网络连接电缆
6XV1 830-0EN20（20m）
6XV1 830-0EN50（50m）
6XV1 830-0ET10（100m）
6XV1 830-0ET20（200m）
6XV1 830-0ET50（500m）
二、EM 277 PROFIBUS DP模块的技术规范
1、物理特性
尺寸（W×H×D）
71×80×62 mm
重量
175 g
功率损失（耗散）
2.5W
2、通信性能
节点数
1 port
电气接口
RS-485
隔离（外部信号到PLC逻辑）
500 VAC( 电气)
PROFIBUS-DP/MPI波特率 (自动设置)
Profibus-DP波特率：1Mbps，1.5Mbps，3Mbps，6Mbps和12Mbps
MPI波特率：9.6kbps，19.2kbps，45.45kbps，93.75kbps，187.5kbps和500kbps
协议
PROFIBUS-DP从站和MPI从站
3、通信电缆长度（通信距离）
93.75Kbps以下
1200m
187.5Kbps
1000m
500Kbps
400m
1～1.5Mbps
200m
3～12Mbps
100m
4、模块特性
站地址设定
0～99 (由旋转开关设定)
每个段最多站数
32
每个网络最多站数
126，最大到99个EM 277站
MPI连接
总共6个，其中2个预留(1个为PG，1个为OP)
模块电源
24VDC，（电压范围：20.4～28.8VDC），工作电流：150mA
三、EM 277 PROFIBUS-DP从站模块与S7-200 PLC工作的兼容性
CPU
CPU型号
CPU 222，1.10版以上
6ES7 212-1AB22-0XB0
6ES7 212-1BB22-0XB0
CPU 224，1.10版以上
6ES7 214-1AD22-0XB0
6ES7 214-1BD22-0XB0
CPU 226，1.00版以上
6ES7 216-2AD22-0XB0
6ES7 216-2BD22-0XB0
CPU 226XM，1.00版以上
6ES7 216-2AF22-0XB0
6ES7 216-2BF22-0XB0
四、EM 277 PROFIBUS-DP从站模块接线示意图

RS-485总线连接器

网络电缆
五、模块面板指示灯状态表
灯
灭
红灯亮
红灯闪烁
绿灯亮
CPU故障
模块完好
内部模块故障
－
－
电源
无24VDC电源
－
－
24V DC接通
DP错误
没有错误
处于非数据交换模式
参数/组态错误
－
DX模式
不处于数据交换模式
－
－
处于数据交换模式
六、使用EM 277将S7-200 CPU作为DP从站连接到网络
通过EM 277 PROFIBUS-DP扩展从站模块，可将S7-200 CPU连接到PROFIBUS-DP网络。EM 277经过串行I/O总线连接到S7-200 CPU。PROFIBUS网络经过其DP通信端口，连接到EM 277 PROFIBUS-DP模块。这个端口可运行于9600波特和12M波特之间的任何PROFIBUS波特率。
作为DP从站，EM 277模块接受从主站来的多种不同的I/O配置，向主站发送和接收不同数量的数据。这种特性使用户能修改所传输的数据量，以满足实际应用的需要。
与许多DP站不同的是，EM 277模块不仅仅是传输I/O数据。EM 277能读写S7-200 CPU中定义的变量数据块。这样，使用户能与主站交换任何类型的数据。首先将数据移到S7-200 CPU中的变量存储器，就可将输入、计数值、定时器值或其它计算值传送到主站。类似地，从主站来的数据存储在S7-200 CPU中的变量存储器内，并可移到其它数据区。EM 277 PROFIBUS-DP模块的DP端口可连接到网络上的一个DP主站上，但仍能作为一个MPI从站与同一网络上如SIMATIC编程器或S7-300/S7-400 CPU等其它主站进行通信。

如图表示有一个CPU 224和一个EM 277 PROFIBUS-DP模拟的PROFIBUS网络。在种场合，CPU-315-2是DP主站，并且已通过一个带有STEP 7编程软件的SIMATIC编程器进行组态。CPU 224是CPU 315-2所拥有的一个DP从站，ET 200 I/O模块也是CPU 315-2的从站。S7-400 CPU连接到PROFIBUS网络，并且藉助于S7-400 CPU用户程序中的XGET指令，可从CPU 224读取数据。
S7－200 PLC编程软件STEP 7-Micro/WIN及通讯方式

一、选型型号
系列号
类别
产品图片
描述
选型型号
810
S7-200系列PLC编程软件STEP 7-Micro/WIN V3.2

软件桌面标识
用于S7-200PLC程序的编程组态。
版本：V3.2
操作系统环境：Windows NT/2000/XP
6ES7 810-2BC02-0YX0
810
S7-200系列PLC编程软件STEP 7-Micro/WIN V4.0

软件桌面标识
用于S7-200PLC程序的编程组态。
版本：V4.0
操作系统环境：Windows NT/2000/XP
6ES7 810-2CC03-0YX0

二、STEP 7-Micro/WIN编程软件性能

软件界面
STEP 7-Micro/WIN编程软件为用户开发、编辑和监控自己的应用程序提供了良好的编程环境。
1、基本功能：
· STEP 7-Micro/WIN是在Windows平台上运行的SIMATIC S7-200 PLC编程软件，简单、易学，能够解决复杂的自动化任务。
· 适用于所有SIMATIC S7-200 PLC机型软件编程。
· 支持IL、LAD、FBD三种编程语言，可以在三者之间随时切换。
· 具有密码保护功能。
· STEP 7-Micro/WIN提供软件工具帮助您调试和测试您的程序。这些特征包括：监视S7-200正在执行的用户程序状态，为S7-200指定运行程序的扫描次数，强制变量值等。
· 指令向导功能：PID自整定界面；PLC内置脉冲串输出(PTO)和脉宽调制(PWM)指令向导；数据记录向导；配方向导。
· 支持TD 200和TD 200C 文本显示界面 (TD 200向导)。
2、其他功能
（1）运动控制
S7-200提供有开环运动控制的三种方式：
· 脉宽调制（PWM）-内置于S7-200，用于速度、位置或占空比控制。
· 脉冲串输出（PTO）-内置于S7-200，用于速度和位置控制。
· EM253位控模块-用于速度和位置控制的附加模块。
为了简化您应用程序中位控功能的使用，STEP7-Micro/WIN提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO或位控模块的组态。该向导可以生成位控指令，您可以用这些指令在您的应用程序中对速度和位置进行动态控制。对于位控模块，STEP 7-Micro/WIN还提供了一个控制面板，可以控制、监视和测试您的运动操作。
（
