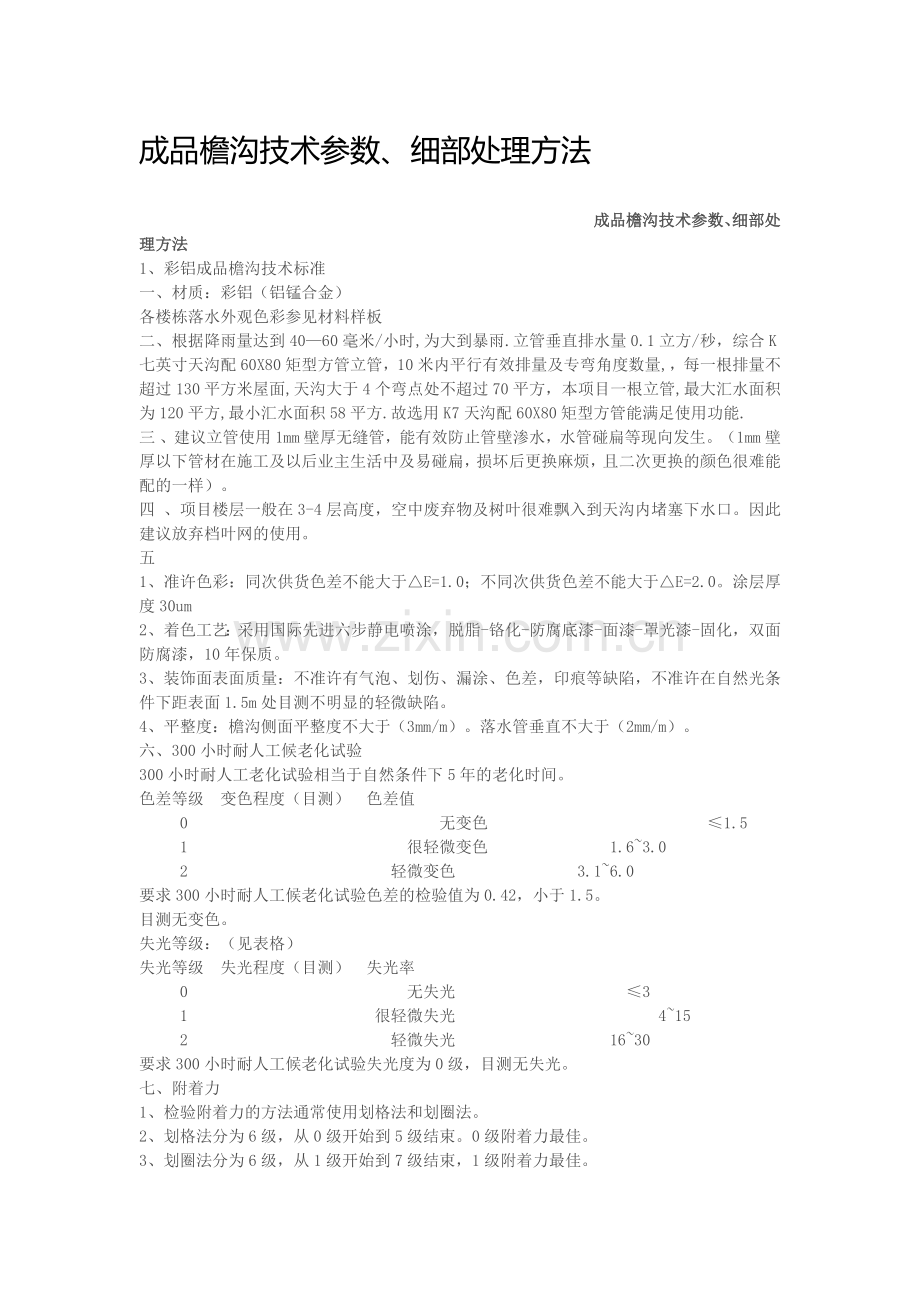

成品檐沟技术参数、细部处理方法
                                                                   成品檐沟技术参数、细部处理方法
1、彩铝成品檐沟技术标准
一、材质：彩铝（铝锰合金）
各楼栋落水外观色彩参见材料样板
二、根据降雨量达到40—60毫米/小时,为大到暴雨.立管垂直排水量0.1立方/秒，综合K七英寸天沟配60X80矩型方管立管，10米内平行有效排量及专弯角度数量,，每一根排量不超过130平方米屋面,天沟大于4个弯点处不超过70平方，本项目一根立管,最大汇水面积为120平方,最小汇水面积58平方.故选用K7天沟配60X80矩型方管能满足使用功能.
三 、建议立管使用1mm壁厚无缝管，能有效防止管壁渗水，水管碰扁等现向发生。（1mm壁厚以下管材在施工及以后业主生活中及易碰扁，损坏后更换麻烦，且二次更换的颜色很难能配的一样）。
四 、项目楼层一般在3-4层高度，空中废弃物及树叶很难飘入到天沟内堵塞下水口。因此建议放弃档叶网的使用。
五
1、准许色彩：同次供货色差不能大于△E=1.0；不同次供货色差不能大于△E=2.0。涂层厚度30um
2、着色工艺：采用国际先进六步静电喷涂，脱脂-铬化-防腐底漆-面漆-罩光漆-固化，双面防腐漆，10年保质。
3、装饰面表面质量：不准许有气泡、划伤、漏涂、色差，印痕等缺陷，不准许在自然光条件下距表面1.5m处目测不明显的轻微缺陷。
4、平整度：檐沟侧面平整度不大于（3mm/m）。落水管垂直不大于（2mm/m）。
六、300小时耐人工候老化试验
300小时耐人工老化试验相当于自然条件下5年的老化时间。
色差等级 变色程度（目测） 色差值
   0                无变色              ≤1.5
   1              很轻微变色        1.6~3.0
   2             轻微变色        3.1~6.0
要求300小时耐人工候老化试验色差的检验值为0.42，小于1.5。
目测无变色。
失光等级：（见表格）
失光等级 失光程度（目测） 失光率
   0              无失光           ≤3
   1            很轻微失光             4~15
   2             轻微失光          16~30
要求300小时耐人工候老化试验失光度为0级，目测无失光。
七、附着力
1、检验附着力的方法通常使用划格法和划圈法。
2、划格法分为6级，从0级开始到5级结束。0级附着力最佳。
3、划圈法分为6级，从1级开始到7级结束，1级附着力最佳。
4、国家标准附着力检测不次于1级。
八、产品成品保护
1、产品包装：为避免运运送过程中对产品造成损坏，产品验收时外包装应有高强瓦棱纸箱。
2、彩铝雨落水施工必须在所有的工序完工后进行，不得与其它工种穿插作业，以免影响彩铝落水的安装质量。若工程安装确要交叉作业时，应采取有效的措施，特别注意要做好彩铝雨落水保护，严禁损。
3、应严禁攀爬或放置物品，不得硬物锐器接触，更不能要其上悬挂重物。
4、施工人员必须穿软鞋底或布鞋进入施工现场操作，严禁在屋面倾倒垃圾。以免落水管堵塞。
九、产品尺寸
1、天沟为7英寸K型天沟，壁厚0.8mm基材厚度（成品厚度为0.9mm），沟宽
   17.8cm高14cm底宽12cm。
2、立管为60X80无缝方管，壁厚1.mm基材厚度（成品厚度为1.05mm）。
2、技术配合
●  厂家要安排专职人员为项目提供完善服务。包括在现场提供前期和后期服务；如：设计深化及计算用量，配色；安装技术指导等。
●  厂家提供“国家建材检测中心”的检测报告，并提供300小时耐老化实验（相当于5-6年）报告。
●  提供5年产品质量保证。
3、细节安装方法图解及安装方法
A）腰线处理

●  腰线处理方法：
腰线突出墙面100mm。此种情形的处理方法是采用2个10cmS型弯头组合饶过腰线。
●  阳台排水处理方法：
由于在屋面排水系列的雨水管需要穿过阳台，可将阳台的雨水组入到屋面的雨水系统中。处理方法是使用斜三通，通过阳台地漏连接，将阳台的雨水组入屋面的雨水系统中。斜三通与地漏使用槽管连接件连接。
●  由于墙体做了80mm厚的保温层，要根据保温层及面屋的厚度加长膨胀螺栓，保证固定落水管时膨胀螺栓进入水泥层的深度达到40mm。
b)施工安全提示：
●  安全第一，包括脚手架及踏板的稳定，检查用电工具及其线路是否有漏电现象，经便及时处理。
c)安装方法

一）、檐沟安装要求
●  檐沟安装吊件的间距不大于0.8米平均分布。檐沟连接处必须设置檐沟吊件。
●  檐沟封板在前部和后部拉铆钉与檐沟固定。
●  檐沟连接件与檐沟需要固定。固定位置在檐沟连接件的前部端头和后部端头，前部固定两个拉铆钉，后部固定一个。
●  固定檐沟吊件使用膨胀螺栓，要求膨胀螺栓深入水泥层的深度不小于4厘米。
二)、落水管安装要求  (见附图4)
●  落水管固定，管卡的间距不大于2米。腰线上部、下部的弯头和落水管连接的位置必须用管卡固定，要求管卡盖住弯头与落水管连接的缝隙。
●  落水管使用插接的方式连接，要求插接深度不小于3厘米。并用拉铆钉在前、左、右三面固定。
●  固定落水管管卡使用膨胀螺栓，根据墙体保温层的厚度加长膨胀螺栓，要求膨胀螺栓深入水泥层的深度不小于4厘米。
●  落水管最下端弯头距地面高度是20厘米。
三)、密封要求
●  檐沟的连接处、封板处、槽管连接器与檐沟连接处(雨水口处)必须使用外用建筑硅酮胶进行密封。密封的标准是胶的宽度在缝隙的两侧各不小于1厘米，胶的厚度不小于2毫米，拉铆钉在檐沟内部用硅酮胶全部覆盖。
四)、建议
●  建议使用与产品颜色相同的金属漆，对檐沟连接件前部端头的拉铆钉进行点涂。效果会更美观。
五)、落水系统安装要点
●  安装前必须检查檐口墙面平整度、强度：
落水在安装前一定要检查檐口是否水平、是否有足够的强度、檐口的纵向平整度。一旦有问题可及时向甲方或现场相关部门或负责人提出，征求解决办法。可避免由于建筑因素影响了安装效果，一定要做到有问题提前解决。
●  檐沟安装必须弹线，保证檐沟横平竖直：
安装时，弹安装线起到导向的作用，避免了安装后檐沟或落水管在水平或垂直方向产生偏差，影响视觉效果。同时能保证连接的两段檐沟在同一直线上。
●  特别重视密封防水处理：
打胶方法：用胶枪将胶挤到需要密封的缝隙处，然后用手或刮板从一端开始延一个方向抹平。打胶标准：胶的厚度不小于2毫米、宽度在缝隙向两侧分别为1厘米。拉铆钉必须用胶全部覆盖。密封胶使用建筑外用硅酮胶。
●  定必须达到要求：
檐沟和落水管固定必须保证膨胀螺栓进入结构层的深度不小于40毫米，如果墙体有外保温时必须根据保温层的厚度加长膨胀螺栓，保证膨胀螺栓进入结构层的深度不小于40毫米。
4、彩铝落水系统施工验收标准落水系统安装横平竖直。
●  同一建筑立面或同一檐口面檐沟水平偏差不大于3mm。
●  落水管的垂直偏差不大于3mm。
●  固定檐沟和落水管使用的膨胀螺栓深入结构墙体的深度不小于4cm。
●  檐沟连接的搭接长度不小于3cm。
●  檐沟连接使用5个拉铆钉固定，分别为正面两个，底面2个，背面1个。

●  吊件的间距和位置
两个吊件的最大间距不大于1m
第一个吊件距端头30cm
在檐沟转角处、檐沟连接处及落水口处加设一个吊件。
●  檐沟连接处的檐沟切口毛茬是切向檐沟内侧的。
●  落水管的插接度不小于3cm。
●  落水管连接处使用2个拉铆钉，分别两个侧面固定。
●  落水管的管卡间距不大于2m均匀分布。
●  当建筑为多层或小高层时管卡的间距1．2m。
●  落水管最下端管卡距地面的高度为200mm，即弯头和落水管连接的缝隙处。
●  檐沟封板用1个拉铆钉固定。
●  密封胶使用室外用中性硅酮耐候胶。
●  密封时，密封胶的厚度不小于2mm，宽度在缝隙两侧不小于lcm。
●  拉铆钉处，封板处，檐沟连接处，阴阳角处，全部用胶全部覆盖。
●  密封时，密封胶的厚度不小于2mm，宽度在缝隙两侧不小于lcm。
●  拉铆钉处，封板处，檐沟连接处，阴阳角处，全部用胶全部覆盖。
●  腰线的处理方法：
腰线突出墙面的距离小于5厘米，使用2个5cmS型弯头连接绕过腰线。
腰线突出墙面的距离小于10厘米，使用2个10cmS型弯头连接绕过腰线。
腰线突出墙面的距离大于10厘米，使用4个弯头插接来绕过腰线。
●  圆形屋顶檐口檐沟的安装：
将檐沟分段后在安装，分段檐沟的长度是前段•20cm，后端是19cm。
（如圆形屋顶半径太小，可适当减小分段檐沟的长度）。
把分段檐沟成扇型重叠后，用拉铆钉连接，再用胶密封；檐沟吊件在每个连接处布置一个。
●  拉铆钉及檐沟或落水管的表面因施工原因造成的轻微划伤、掉漆 现象，使用专用修补漆进行修补
