Denco Limited DCRA 风冷式冷凝器
50 Hz 技术数据
工程数据 – 50 Hz

DCRA 系列
风冷式冷凝器
（50Hz）

目录
内容
页数
简介
2
DCRA 冷凝器结构图
3
DCRA冷凝器性能
4
噪音等级
5
冷凝器选项
5
冷凝器放置
6
配线示意图 :
DCRA 静音/住宅型 (8 级)
DCRA 标准型 (6 级)

7
8
尺寸和重量 :
DCRA 垂直送风
DCRA 水平送风

9
11

简介
公司
具有四十年以上精密空调生产经验的Denco公司，无论在设计、制造、安装以及市场营销等方面均处于领先地位。新的DCRA系列风冷式冷凝器采用最新环境控制和节能技术设计，可以被应用于任何直接蒸发式空调系统。

Denco工程师及海外分销商以期熟练的技能和丰富的实践经验为客户提供最合理、最经济、最有效的解决方案，同时也乐于帮助客户选择空调设备，并可提供优质的安装、调试和维修服务。

Denco有限公司获得了由Lloyd’s质量认证登记机构颁发的BS EN ISO9001认证证书。.

产品
新型DCRA系列风冷式冷凝器能够提供更高的性能，具有更稳定的质量，完全符合现在精密空调市场的需要。

依靠在精密空调领域无可比拟的经验，使得我们的产品在设计和制造方面都具有世界最先进的水平，每个元件和整机都经过严格的测试，以保证达到最高的可靠性，最经济的运行投资，最长的工作寿命以及容易安装和维护。

规格
新型DencoDCRA系列风冷式冷凝器目前有两种类型，全部18个型号（如下列表）。在15℃温差工况下，总散热功率范围从5kW到75kW。（温差=冷凝温度－环境温度）

r 静音/住宅型: DCRA 05-8, 10-8, 15-8, 20-8, 25-8, 30-8, 40-8, 48-8, 60-8.
r 标准型: DCRA 08-6, 13-6, 21-6, 26-6, 32-6, 40-6, 50-6, 60-6, 75-6.

型号表示方法
例： DCRA 13 - 6

Denco
冷凝器
风冷式
15℃温差下的总散热功率
级数（风扇转速）

基于我们持续研发和更新换代的政策，这里的规格和数据如有变更我们将不另行通知。因此我们必须保留提供与本手册描述不完全相同的产品的权力。
本手册中所有的信息，包括图例，都是准确可信的。然而客户仍应独立计算产品是否适合各自的应用。对于数据的准确性和完整性，Denco不做任何保证，也不对其使用承担任何责任。

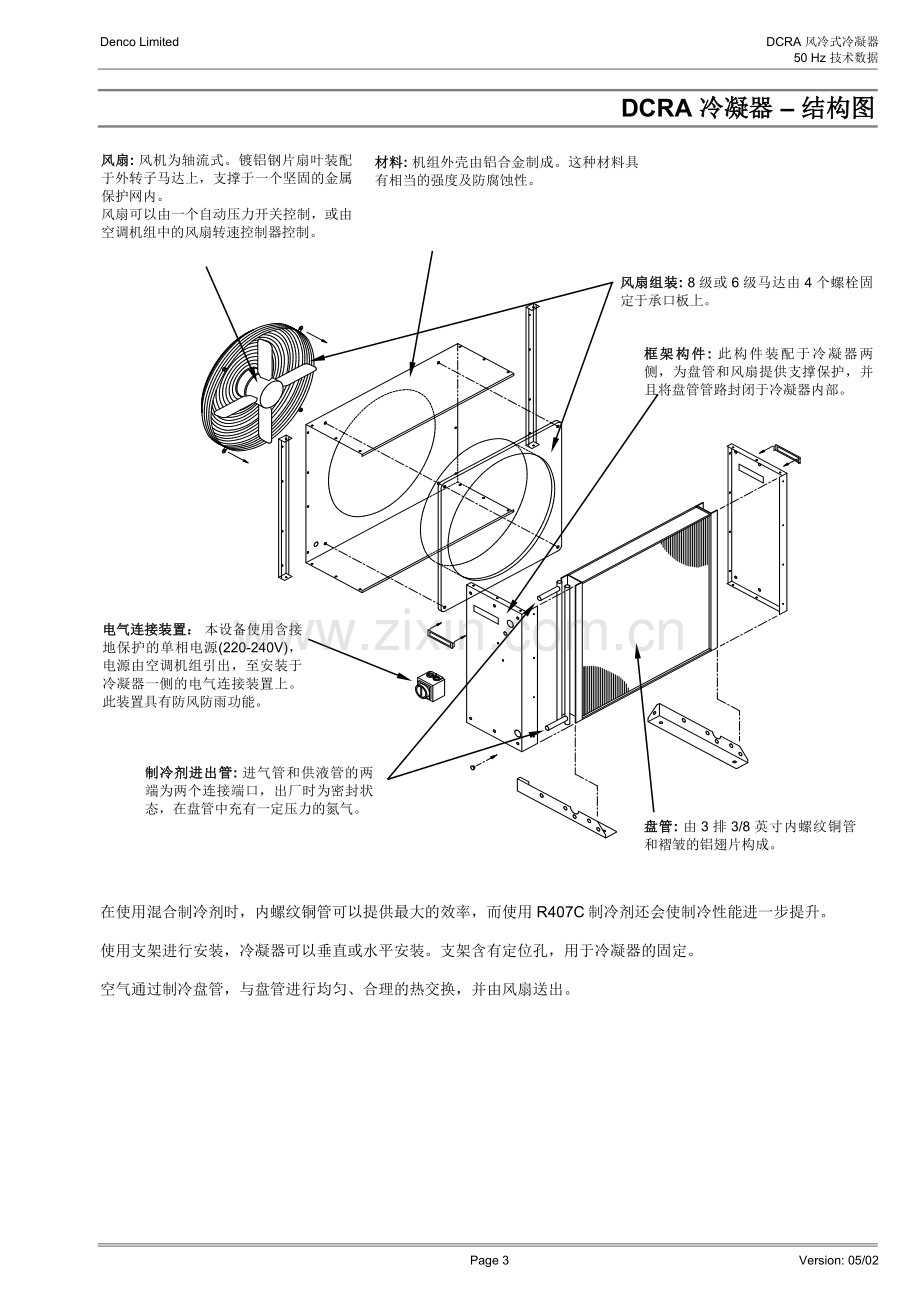

DCRA 冷凝器 – 结构图
风扇: 风机为轴流式。镀铝钢片扇叶装配于外转子马达上，支撑于一个坚固的金属保护网内。
风扇可以由一个自动压力开关控制，或由空调机组中的风扇转速控制器控制。
材料: 机组外壳由铝合金制成。这种材料具有相当的强度及防腐蚀性。

电气连接装置： 本设备使用含接地保护的单相电源(220-240V)，电源由空调机组引出，至安装于冷凝器一侧的电气连接装置上。此装置具有防风防雨功能。
框架构件: 此构件装配于冷凝器两侧，为盘管和风扇提供支撑保护，并且将盘管管路封闭于冷凝器内部。
盘管: 由3排3/8英寸内螺纹铜管和褶皱的铝翅片构成。
制冷剂进出管: 进气管和供液管的两端为两个连接端口，出厂时为密封状态，在盘管中充有一定压力的氮气。
风扇组装: 8级或6级马达由4个螺栓固定于承口板上。

在使用混合制冷剂时，内螺纹铜管可以提供最大的效率，而使用R407C制冷剂还会使制冷性能进一步提升。

使用支架进行安装，冷凝器可以垂直或水平安装。支架含有定位孔，用于冷凝器的固定。

空气通过制冷盘管，与盘管进行均匀、合理的热交换，并由风扇送出。

DCRA冷凝器性能

静音/住宅型
8 级
型号
R407C制冷剂 kg †
空气流量
m3/s
风扇
数量
功率（kW）
@ 15Co DT
DCRA 05 - 8
0.6
0.45
1
5.6
DCRA 10 - 8
1.2
0.80
1
10.0
DCRA 15 - 8
1.7
1.15
1
15.0
DCRA 20 - 8
2.4
1.60
1
20.0
DCRA 25 - 8
2.9
1.95
1
25.0
DCRA 30 - 8
3.2
1.95
1
30.0
DCRA 40 - 8
4.5
3.00
2
40.0
DCRA 48 - 8
5.0
3.00
2
48.0
DCRA 60 - 8
6.0
4.20
3
60.0

标准型
6级
型号
R407C制冷剂 kg †
空气流量
m3/s
风扇
数量
功率（kW）
@ 15Co DT
DCRA 08 - 6
0.6
0.72
1
7.7
DCRA 13 - 6
1.2
1.20
1
13.5
DCRA 21 - 6
1.7
2.00
1
21.4
DCRA 26 - 6
2.4
2.40
1
26.5
DCRA 32 - 6
2.9
2.60
1
31.4
DCRA 40 - 6
3.2
2.60
1
40.0
DCRA 50 - 6
4.5
4.80
2
54.0
DCRA 60 - 6
5.0
4.80
2
62.0
DCRA 75 - 6
6.0
6.70
3
75.0

† - 基于 25% 液态情况下

上述风扇所提供的空气流量是在空气进出冷凝器时没有任何阻挡情况下的数值。对空气进出的阻碍会减小空气流量，同时相应地降低冷凝效果。

性能因数（其它制冷剂）
R134a
R407C
0.97
1.00

噪音等级

静音/住宅型
8 级
型号
噪音等级@ 3 m
dB(A) / NR
噪音等级@ 5 m
dB(A) / NR
噪音等级@ 10 m
dB(A) / NR
DCRA 05 - 8
49 / 43
43 / 37
36 / 30
DCRA 10 - 8
52 / 46
46 / 40
39 / 33
DCRA 15 - 8
53 / 47
47 / 41
40 / 34
DCRA 20 - 8
55 / 49
49 / 43
42 / 36
DCRA 25 - 8
56 / 50
50 / 44
43 / 37
DCRA 30 - 8
56 / 50
50 / 44
43 / 37
DCRA 40 - 8
57 / 51
51 / 45
44 / 38
DCRA 48 - 8
57 / 51
51 / 45
44 / 38
DCRA 60 - 8
59 / 52
52 / 46
45 / 39

标准型
6级
型号
噪音等级@ 3 m
dB(A) / NR
噪音等级@ 5 m
dB(A) / NR
噪音等级@ 10 m
dB(A) / NR
DCRA 08 - 6
55 / 49
49 / 43
42 / 36
DCRA 13 - 6
57 / 51
51 / 45
44 / 38
DCRA 21 - 6
59 / 53
53 / 47
45 / 39
DCRA 26 - 6
60 / 54
54 / 48
46 / 40
DCRA 32 - 6
60 / 54
54 / 48
46 / 40
DCRA 40 - 6
60 / 54
54/ 48
46 / 40
DCRA 50 - 6
62 / 56
55/ 49
47 / 41
DCRA 60 - 6
62 / 56
55/ 49
47 / 41
DCRA 75 - 6
65 / 59
58 / 52
50 / 44

噪音数值是在空旷场地下测量的。

冷凝器选项
电源:
提供可使用以下电源的设备可供选择: 265V / 1ph / 60Hz
220V / 2ph / 60Hz 三相三线

堆叠框架:
对于水平送风的冷凝器，使用普通的金属板和可选的支架，可以将两台冷凝器叠置。

冷凝器放置

确保放置冷凝器的位置水平，并且可以承受设备重量。

冷凝器必须放置在没有阻挡的位置，以确保有足够的气流通过冷凝盘管。特别需要注意避免气流短路和冷凝器出风进入另一台冷凝器。

任何时候都要避免冷凝器经受强风，尤其是正对风扇方向的强风。冷凝器要固定牢固。

冷凝器安装高度不要高于室内机15米，或低于室内机5米。

要注意所有的Denco DCRA风冷式冷凝器都充有氮气。

在机组正面至少要留出1米的维护空间。（见图）

配线示意图：DCRA – 静音/住宅型（8级）

冷凝器 型号
马达功率/W
220―240Vac 1Φ 50Hz
风扇 数量
F.L.C./A
L.R.C./A
DCRA 05-8
125
0.61
1.5
1
DCRA 10-8
150
0.72
1.8
1
DCRA 15-8
220
1.15
2.9
1
DCRA 20-8
250
1.25
3.1
1
DCRA 25-8
320
1.65
4.1
1
DCRA 30-8
320
1.65
4.1
1
DCRA 40-8
250×2
2.5
6.3
2
DCRA 48-8
250×2
2.5
6.3
2
DCRA 60-8
250×3
3.75
9.3
3

配线示意图：DCRA – 标准型（6级）

冷凝器 型号
马达功率/W
220―240Vac 1Φ 50Hz
风扇 数量
F.L.C./A
L.R.C./A
DCRA 08-6
180
0.87
2.15
1
DCRA 13-6
290
1.65
4.1
1
DCRA 21-6
670
3.3
8.3
1
DCRA 26-6
670
3.3
8.3
1
DCRA 32-6
670
3.3
8.3
1
DCRA 40-6
670
3.3
8.3
1
DCRA 50-6
670×2
6.6
16.6
2
DCRA 60-6
670×2
6.6
16.6
2
DCRA 75-6
670×3
9.9
24.9
3

尺寸和重量 – DCRA垂直送风

尺寸和重量 – DCRA垂直送风

DCRA 型号
05-8
08-6
10-8
13-6
15-8 21-6
20-8 26-6
25-8
32-6
30-8
40-6
40-8
50-6
48-8
60-6
60-8
75-6
A (mm)
645
825
975
1125
1225
1225
2095
2095
2760
B (mm)
581
717
867
1021
1121
1121
1067
1067
1067
C (mm)
495
595
595
725
725
725
725
725
725
D (mm)
265
305
305
325
325
325
325
325
325
E (mm)
230
290
290
400
400
400
400
400
400
F (mm) 安装孔距
595
775
925
1075
1175
1175
2045
2045
2710
G (mm)
27
27
27
27
27
27
27
27
27
H (mm)安装孔距
531
667
817
991
1071
1071
933
933
933
J (mm)
8 级
690
790
810
945
945
945
945
945
945
6 级
690
790
810
945
945
945
945
945
945
重心
K (mm)
291
358
433
520
560
560
522
522
522
L (mm)
323
413
487
562
612
612
1048
1048
1380
M(mm)
363
490
490
620
620
620
620
620
620
X (英寸)气管
5/8
3/4
7/8
1-1/8
1-1/8
1-1/8
1-3/8
1-3/8
1-3/8
Y (英寸)液管
5/8
3/4
7/8
1-1/8
1-1/8
1-1/8
1-3/8
1-3/8
1-3/8
净重 (Kg)
8 级
35
45
50
70
80
88
135
150
210
6 级
35
45
50
70
80
88
135
150
210

尺寸和重量 – 水平送风

尺寸和重量 – 水平送风

DCRA 型号
05-8
08-6
10-8
13-6
15-8 21-6
20-8 26-6
25-8
32-6
30-8
40-6
40-8
50-6
48-8
60-6
60-8
75-6
A (mm)
645
825
975
1125
1225
1225
2095
2095
2760
B (mm
602
738
888
1042
1142
1142
1088
1088
1088
C (mm)
265
305
305
325
325
325
325
325
325
D (mm)
585
765
915
1065
1165
1165
2035
2035
2700
E (mm)
32
32
32
32
32
32
32
32
32
F (mm) 安装孔距
340
400
400
520
520
520
520
520
520
G(mm)
420
480
480
600
600
600
600
600
600
H (mm) 安装孔距
45
65
65
165
165
165
165
165
165
J (mm)
30
30
30
30
30
30
30
30
30
K (mm)
8 级
530
600
600
620
620
620
620
620
620
6 级
530
600
600
620
620
620
620
620
620
重心
L(mm)
301
370
435
521
571
571
532
532
532
M(mm)
323
413
487
562
612
612
1048
1048
1380
N(mm)
223
280
280
290
290
290
290
290
290
X (英寸) 气管
5/8
3/4
7/8
1-1/8
1-1/8
1-1/8
1-3/8
1-3/8
1-3/8
Y (英寸) 液管
5/8
3/4
7/8
1-1/8
1-1/8
1-1/8
1-3/8
1-3/8
1-3/8
净重 (Kg)
8 级
35
45
50
70
80
88
135
150
210
6 级
35
45
50
70
80
88
135
150
210

Page 12 Version: 05/02
