电动机配件绕组短路和断路故障的检查和处理方法.doc

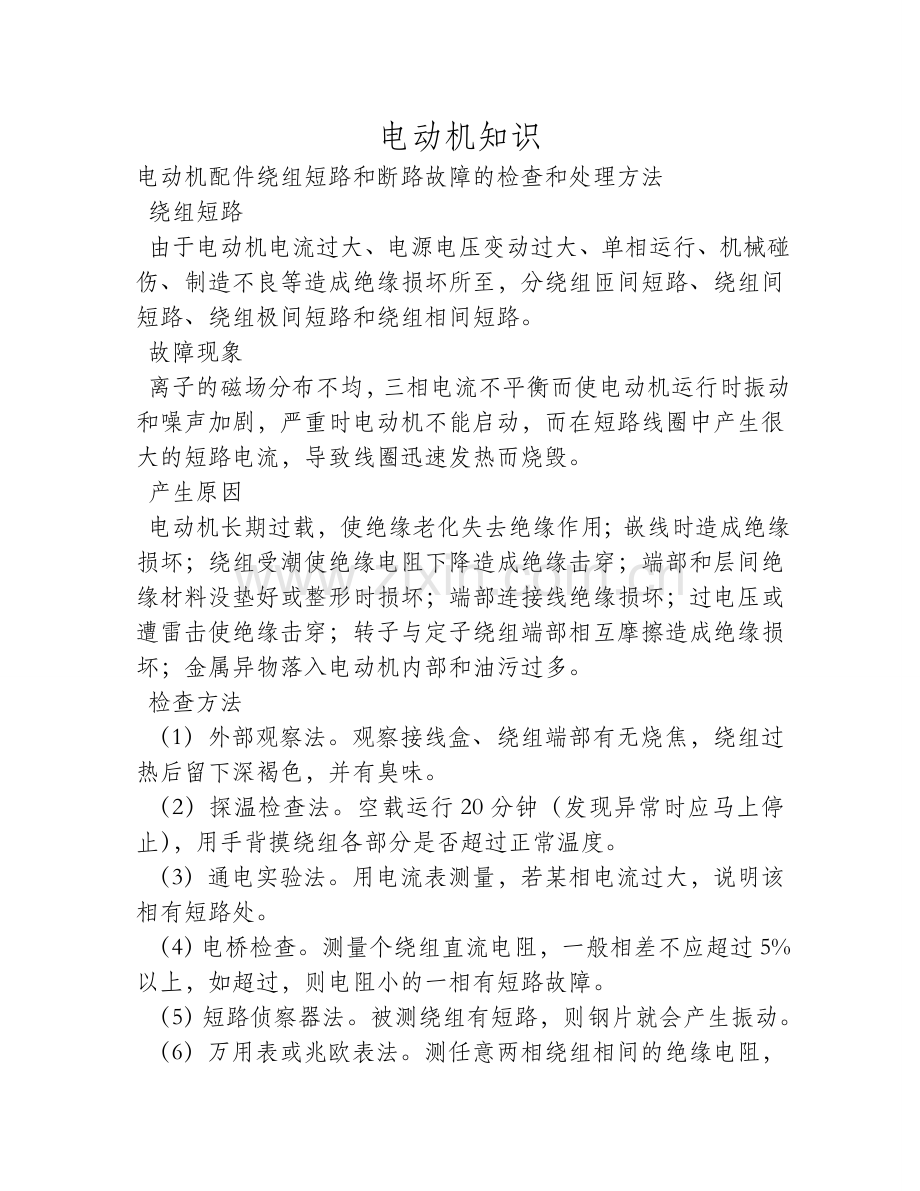

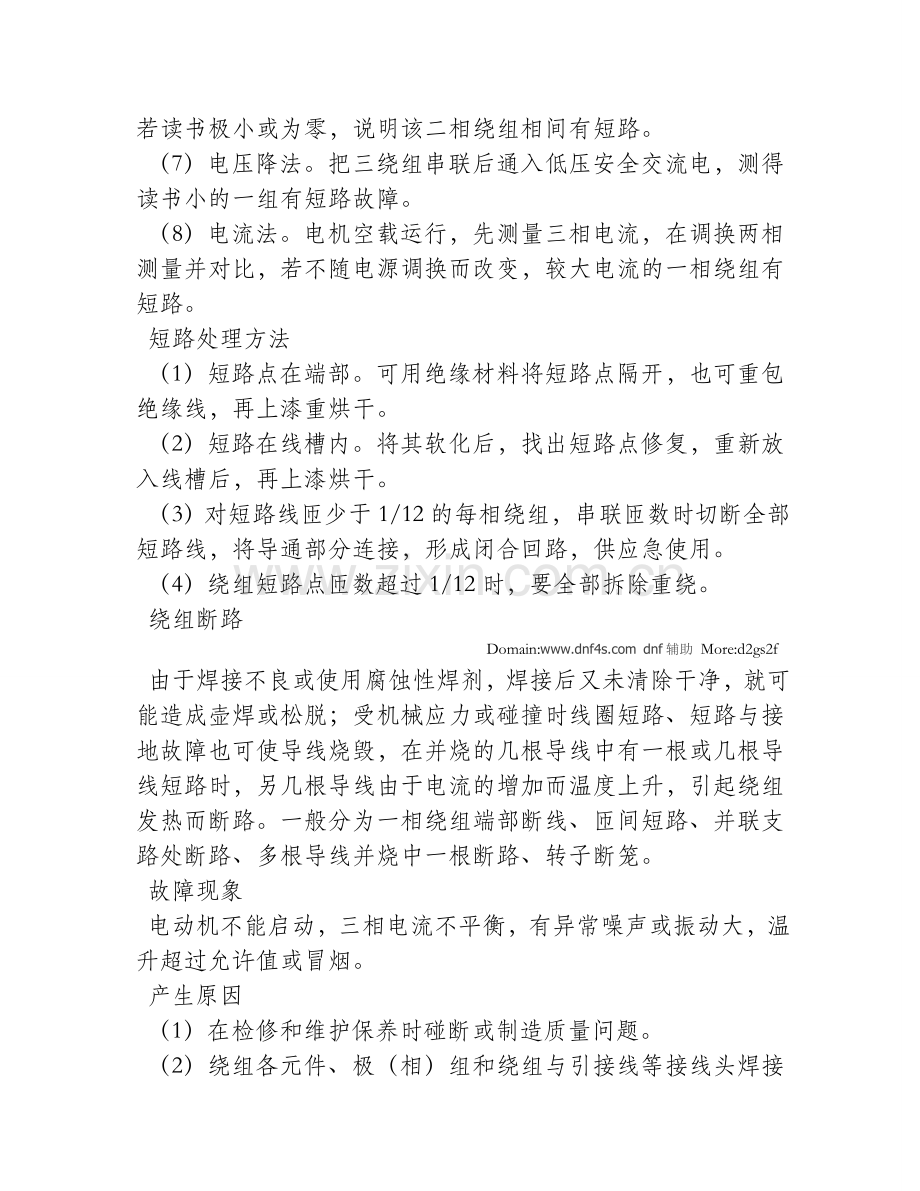

电动机知识电动机配件绕组短路和断路故障的检查和处理方法 绕组短路 由于电动机电流过大、电源电压变动过大、单相运行、机械碰伤、制造不良等造成绝缘损坏所至，分绕组匝间短路、绕组间短路、绕组极间短路和绕组相间短路。 故障现象 离子的磁场分布不均，三相电流不平衡而使电动机运行时振动和噪声加剧，严重时电动机不能启动，而在短路线圈中产生很大的短路电流，导致线圈迅速发热而烧毁。 产生原因 电动机长期过载，使绝缘老化失去绝缘作用；嵌线时造成绝缘损坏；绕组受潮使绝缘电阻下降造成绝缘击穿；端部和层间绝缘材料没垫好或整形时损坏；端部连接线绝缘损坏；过电压或遭雷击使绝缘击穿；转子与定子绕组端部相互摩擦造成绝缘损坏；金属异物落入电动机内部和油污过多。 检查方法 （1）外部观察法。观察接线盒、绕组端部有无烧焦，绕组过热后留下深褐色，并有臭味。 （2）探温检查法。空载运行20分钟（发现异常时应马上停止），用手背摸绕组各部分是否超过正常温度。 （3）通电实验法。用电流表测量，若某相电流过大，说明该相有短路处。 （4）电桥检查。测量个绕组直流电阻，一般相差不应超过5%以上，如超过，则电阻小的一相有短路故障。 （5）短路侦察器法。被测绕组有短路，则钢片就会产生振动。 （6）万用表或兆欧表法。测任意两相绕组相间的绝缘电阻，若读书极小或为零，说明该二相绕组相间有短路。 （7）电压降法。把三绕组串联后通入低压安全交流电，测得读书小的一组有短路故障。 （8）电流法。电机空载运行，先测量三相电流，在调换两相测量并对比，若不随电源调换而改变，较大电流的一相绕组有短路。 短路处理方法 （1）短路点在端部。可用绝缘材料将短路点隔开，也可重包绝缘线，再上漆重烘干。 （2）短路在线槽内。将其软化后，找出短路点修复，重新放入线槽后，再上漆烘干。 （3）对短路线匝少于1/12的每相绕组，串联匝数时切断全部短路线，将导通部分连接，形成闭合回路，供应急使用。 （4）绕组短路点匝数超过1/12时，要全部拆除重绕。 绕组断路Domain: dnf辅助 More:d2gs2f 由于焊接不良或使用腐蚀性焊剂，焊接后又未清除干净，就可能造成壶焊或松脱；受机械应力或碰撞时线圈短路、短路与接地故障也可使导线烧毁，在并烧的几根导线中有一根或几根导线短路时，另几根导线由于电流的增加而温度上升，引起绕组发热而断路。一般分为一相绕组端部断线、匝间短路、并联支路处断路、多根导线并烧中一根断路、转子断笼。 故障现象 电动机不能启动，三相电流不平衡，有异常噪声或振动大，温升超过允许值或冒烟。 产生原因 （1）在检修和维护保养时碰断或制造质量问题。 （2）绕组各元件、极（相）组和绕组与引接线等接线头焊接不良，长期运行过热脱焊。 （3）受机械力和电磁场力使绕组损伤或拉断。 （4）匝间或相间短路及接地造成绕组严重烧焦或熔断等。 检查方法 （1）观察法。断点大多数发生在绕组端部，看有无碰折、接头出有无脱焊。 （2）万用表法。利用电阻档，对“Y”型接法的将一根表棒接在“Y”形的中心点上，另一根依次接在三相绕组的首端，无穷大的一相为断点；“”型接法的短开连接后，分别测每组绕组，无穷大的则为断路点。 （3）试灯法。方法同前，等不亮的一相为断路。 （4）兆欧表法。阻值趋向无穷大（即不为零值）的一相为断路点。 （5）电流表法。电机在运行时，用电流表测三相电流，若三相电流不平衡、又无短路现象，则电流较小的一相绕组有部分短断路故障。 （6）电桥法。当电机某一相电阻比其他两相电阻大时，说明该相绕组有部分断路故障； （7）电流平衡法。对于“Y”型接法的，可将三相绕组并联后，通入低电压大电流的交流电，如果三相绕组中的电流相差大于10%时，电流小的一端为断路；对于“”型接法的，先将定子绕组的一个接点拆开，再逐相通入低压大电流，其中电流小的一相为断路。 （8）断笼侦察器检查法。检查时，如果转子断笼，则毫伏表的读数应减小。 断路处理方法 （1）断路在端部时，连接好后焊牢，包上绝缘材料，套上绝缘管，绑扎好，再烘干。 （2）绕组由于匝间、相间短路和接地等原因而造成绕组严重烧焦的一般应更换新绕组。 （3）对断路点在槽内的，属少量断点的做应急处理，采用分组淘汰法找出断点，并在绕组断部将其连接好并绝缘合格后使用。 （4）对笼形转子断笼的可采用焊接法、冷接法或换条法修复。三相异步电动机绕组短路怎么办同步电动机的原理无刷直流电动机工艺关于断路器选择的几个要点弧焊电源的短路电流的要求如何保护异步电动机的电气装置？鼠笼式三相异步电动机Y降压手动控定子三相绕组异步电动机误接成三角形接开关磁阻电动机调速系统在矿用设备中的电动机保护用断路器的选用方法三相异步电动机原理_电路图三相异步电动机的启动(起动)_电路图利用交流电源和灯泡检查电动机三相绕组驱动步进电动机的控制实验设计_电路图浅谈电动机单层绕组的重绕单相电容运转式电动机振动过大与通电烧高启动转矩三相异步电机在梳棉机上的应纺织电动机维护的常见问题与对策异步电动机绕组损坏的原因及处理方法低压断路器使用过程中的注意事项三相异步电动机的分类、结构、铭牌三相异步电机检修与故障排除方法三相异步电动机检修无堵塞潜水泵使用前怎样进行准备与检查如何判断电机的好坏和如何判断单相电机泵站中的电动机运行时常出现的一些问题高压风机电机烧毁现象及原因三相异步电动机的过热原因与维护异步电动机的安全要点有哪些？三相异步电动机的定、转子电路分析匿名 随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。在选型对比基础上，本项目电动机调速装置采用了先进的变频调速方案，变频器最终选型为ABB变频器ACS800，电动机选用专用鼠笼变频电动机。在众多交流变频调速装置中，ABB变频器以其性能的稳定性，选件扩展功能的丰富性，编程环境的灵活性，力矩特性的优良性和在不同场合使用的适应性，使其在变频器高端市场中占有相当重要的地位。ACC800变频器是ACS800系列中具有提升机应用程序的重要一员，它在全功率范围内统一使用了相同的控制技术，例如起动向导，自定义编程，DTC控制等，非常适合作为起重机主起升变频器使用。本文结合南京梅山冶金发展有限公司设备分公司所负责维修管理的宝钢集团梅钢冷轧厂27台桥式起重机变频调速控制系统，详细介绍ACC800变频器在起重机主起升中的应用。1DTC控制技术DTC（直接转矩控制，DirectTorqueControl）技术是ACS800变频器的核心技术，是交流传动系统的高性能控制方法之一，它具有控制算法简单，易于数字化实现和鲁棒性强的特点。其实质是利用空间矢量坐标的概念，在定子坐标系下建立异步电动机空间矢量数学模型，通过测量三相定子电压和电流（或中间直流电压）直接计算电动机转矩和磁链的实际值，并与给定转矩和磁链进行比较，开关逻辑单元根据磁链比较器和转矩比较器的输出选择合适的逆变器电压矢量（开关状态）。定子给定磁链和对应的电磁转矩的实际值，可以用定子电压和电流测量值直接计算得到。在计算中，只需要一个电动机参数定子电阻，这一点和几乎需要全部电动机参数的直接转子磁链定向控制（矢量控制）形成了鲜明对比，极大地减轻了微处理器的计算负担，提高了运算速度。直接转矩控制结构较为简单，可以实现快速的转矩响应（不大于5ms）。2防止溜钩控制作为起重用变频系统，其控制重点之一是在电动机处于回馈制动状态下系统的可靠性（回馈是指电动机处于发电状态时通过逆变桥向变频器中间直流回路注入电能），尤其需要引起注意的是主起升机构的防止溜钩控制。溜钩是指在电磁制动器抱住之前和松开之后的瞬间，极易发生重物由停止状态出现下滑的现象。电磁制动器从通电到断电（或从断电到通电）需要的时间大约为016s（视起重机型号和起重量大小而定），变频器如过早停止输出，将容易出现溜钩，因此变频器必须避免在电磁制动器抱闸的情况下输出较高频率，以免发生过流而跳闸的误动作。防止溜钩现象的方法是利用变频器零速全转矩功能和直流制动励磁功能。零速全转矩功能，即变频器可以在速度为零的状态下，保持电动机有足够大的转矩，从而保证起重设备在速度为零时，电动机能够使重物在空中停止，直到电磁制动器将轴抱住为止，以防止溜钩的发生。直流制动励磁功能，即变频器在起动之前自动进行直流强励磁，使电动机有足够大的起动转矩，维持重物在空中的停止状态，以保证电磁制动器在释放过程中不会发生溜钩。3系统硬件配置梅钢冷轧桥式起重机上应用的ACS800变频器调速系统由电控柜，大小车变频控制柜，起升变频控制柜，联动控制台等组成。主起升采用1台ACC800变频器驱动1台起升专用电动机，并在电动机轴尾安装1台速度编码器，做速度反馈用。该速度编码器用来提高低速状态下电动机模型的速度和转矩计算精度，保证转矩验证，开闭闸等功能。主起升采用斩波器加制动电阻实现制动功能，斩波器与制动电阻串联后接入变频器整桥与逆变桥之间的直流回路中，并由变频器根据中间直流回路电压高低控制斩波器接通与否（即控制制动电阻的投切）。变频器配有RPBA201接口卡件，提供标准的Profibus2DP现场总线接口，用于与PLC通信控制，并接收PLC发来的开，停车命令和速度设定值等控制参数。4起升变频器功能参数设置ABB变频器在出厂时，所有功能码都已设置。但是，起重机变频调速系统的要求与工厂设定值不尽相同，所以，ACC800中一些重要的功能参数需要重新设定。（1）起动数据（参数组99）参数99102（用于提升类传动，但不包括主/从总线通信功能）：CRANE；参数99104（电动机控制模式）：DTC（直接转矩控制）；参数9910599109（电动机常规铭牌参数）：按照电动机的铭牌参数输入。（2）数字输入（参数组10）参数1010110113（数字输入接口预置参数）：按照变频器外围接口定义进行设置，限于篇幅，不再赘述。（3）限幅（参数组20）参数20101（运行范围的最小速度）：-1000 r/min（根据实际电动机参数进行设定）；参数20102（运行范围的最大速度）：1000r/min（根据实际电动机参数进行设定）；参数20103（最大输出电流）：120%；参数20104（最大正输出转矩）：150%；参数20104（最大负输出转矩）：-150%；参数20106（直流过压控制器参数）：OFF（本例中ACC800变频器使用了动力制动方式，此参数设为OFF后，制动斩波器才能投入运行）。（4）脉冲编码器（参数组50）参数50101（脉冲编码器每转脉冲数）：1024；参数50103（编码器故障）：FAULT（如果监测到编码器故障或编码器通信失败时，ACC800变频器显示故障并停机）。（5）提升机（参数组64）参数64101（独立运行选择）：FALSE；64103（高速值1）：98%；64106（给定曲线形状）：0（直线）；参数64110（控制类型选择）：FBJOYSTICK.（6）逻辑处理器（参数组65）参数65101（电动机停止后是否保持电动机磁场选择）：TRUE（在电动机停止后保持电动机磁场为ON）；参数65102（ON脉冲延时时间）：5s.（7）转矩验证（参数组66）参数66101（转矩验证选择）：TRUE（转矩验证有效，要求有脉冲编码器）。（8）机械制动控制（参数组67）参数67106（相对零速值）：3%；参数67109（起动转矩选择器）：AUTOTQMEM（自动转矩记忆）。（9）给定处理器（参数组69）参数69101（对应100%给定设置电动机速度）：980r/min（根据实际电动机参数进行设定）；参数69102（正向加速时间）：3s；参数69103（反向加速时间）：3s；参数69104（正向减速时间）：3s；参数69105（反向减速时间）：3s.（10）可选模块（参数组98）参数98101（脉冲编码器模块选择）：RTAC2 SLOT2（脉冲编码器模块类型为RTAC，连接接口为传动控制单元的选件插槽2）；参数98102（通信模块选择）：FIELDBUS（激活外部串行通信并选择外部串行通信接口）。5试运行变频调速系统的功能参数设定完后，就可进行系统试运行。应先在变频器操作盘上进行速度给定，手动起动变频器，让起升电动机空载运转一段时间，并且这种试运行可以在5，10，15，20，25，35，50Hz等几个频率点进行，注意观察电动机的运转方向是否正确，转速是否平稳，显示数据是否正确，温升是否正常，加减速是否平滑等。单台变频器试运行正确后，再接入脉冲编码器模块进行速度闭环调试，试运行起升机构变频调速系统。起升变频器手动运行无误后，就可接入PLC控制系统，进行整机联调。整机联调中，关键要注意观察变频器起动与停止时，主起升机械制动器的开闭反应是否快速，钩头是否存在溜钩现象等。其次还要注意观察钩头在下降过程中，制动单元和制动电阻投运后，其温升是否正常。在重物下放过程中，重物的势能会释放出来，此时电动机将工作在反向发电状态。在钩头下降过程中，电动机通过逆变桥向变频器中间直流回路充电，当直流回路的电压高于变频器系统设定值时，变频器控制斩波器接通，进而使制动电阻投入工作，以消耗变频器中间直流回路多余的电能，确保变频器中间直流回路电压稳定在一个特定电压范围内。随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。在选型对比基础上，本项目电动机调速装置采用了先进的变频调速方案，变频器最终选型为ABB变频器ACS800，电动机选用专用鼠笼变频电动机。在众多交流变频调速装置中，ABB变频器以其性能的稳定性，选件扩展功能的丰富性，编程环境的灵活性，力矩特性的优良性和在不同场合使用的适应性，使其在变频器高端市场中占有相当重要的地位。ACC800变频器是ACS800系列中具有提升机应用程序的重要一员，它在全功率范围内统一使用了相同的控制技术，例如起动向导，自定义编程，DTC控制等，非常适合作为起重机主起升变频器使用。本文结合南京梅山冶金发展有限公司设备分公司所负责维修管理的宝钢集团梅钢冷轧厂27台桥式起重机变频调速控制系统，详细介绍ACC800变频器在起重机主起升中的应用。1DTC控制技术DTC（直接转矩控制，DirectTorqueControl）技术是ACS800变频器的核心技术，是交流传动系统的高性能控制方法之一，它具有控制算法简单，易于数字化实现和鲁棒性强的特点。其实质是利用空间矢量坐标的概念，在定子坐标系下建立异步电动机空间矢量数学模型，通过测量三相定子电压和电流（或中间直流电压）直接计算电动机转矩和磁链的实际值，并与给定转矩和磁链进行比较，开关逻辑单元根据磁链比较器和转矩比较器的输出选择合适的逆变器电压矢量（开关状态）。定子给定磁链和对应的电磁转矩的实际值，可以用定子电压和电流测量值直接计算得到。在计算中，只需要一个电动机参数定子电阻，这一点和几乎需要全部电动机参数的直接转子磁链定向控制（矢量控制）形成了鲜明对比，极大地减轻了微处理器的计算负担，提高了运算速度。直接转矩控制结构较为简单，可以实现快速的转矩响应（不大于5ms）。2防止溜钩控制作为起重用变频系统，其控制重点之一是在电动机处于回馈制动状态下系统的可靠性（回馈是指电动机处于发电状态时通过逆变桥向变频器中间直流回路注入电能），尤其需要引起注意的是主起升机构的防止溜钩控制。溜钩是指在电磁制动器抱住之前和松开之后的瞬间，极易发生重物由停止状态出现下滑的现象。电磁制动器从通电到断电（或从断电到通电）需要的时间大约为016s（视起重机型号和起重量大小而定），变频器如过早停止输出，将容易出现溜钩，因此变频器必须避免在电磁制动器抱闸的情况下输出较高频率，以免发生过流而跳闸的误动作。防止溜钩现象的方法是利用变频器零速全转矩功能和直流制动励磁功能。零速全转矩功能，即变频器可以在速度为零的状态下，保持电动机有足够大的转矩，从而保证起重设备在速度为零时，电动机能够使重物在空中停止，直到电磁制动器将轴抱住为止，以防止溜钩的发生。直流制动励磁功能，即变频器在起动之前自动进行直流强励磁，使电动机有足够大的起动转矩，维持重物在空中的停止状态，以保证电磁制动器在释放过程中不会发生溜钩。3系统硬件配置梅钢冷轧桥式起重机上应用的ACS800变频器调速系统由电控柜，大小车变频控制柜，起升变频控制柜，联动控制台等组成。主起升采用1台ACC800变频器驱动1台起升专用电动机，并在电动机轴尾安装1台速度编码器，做速度反馈用。该速度编码器用来提高低速状态下电动机模型的速度和转矩计算精度，保证转矩验证，开闭闸等功能。主起升采用斩波器加制动电阻实现制动功能，斩波器与制动电阻串联后接入变频器整桥与逆变桥之间的直流回路中，并由变频器根据中间直流回路电压高低控制斩波器接通与否（即控制制动电阻的投切）。变频器配有RPBA201接口卡件，提供标准的Profibus2DP现场总线接口，用于与PLC通信控制，并接收PLC发来的开，停车命令和速度设定值等控制参数。4起升变频器功能参数设置ABB变频器在出厂时，所有功能码都已设置。但是，起重机变频调速系统的要求与工厂设定值不尽相同，所以，ACC800中一些重要的功能参数需要重新设定。（1）起动数据（参数组99）参数99102（用于提升类传动，但不包括主/从总线通信功能）：CRANE；参数99104（电动机控制模式）：DTC（直接转矩控制）；参数9910599109（电动机常规铭牌参数）：按照电动机的铭牌参数输入。（2）数字输入（参数组10）参数1010110113（数字输入接口预置参数）：按照变频器外围接口定义进行设置，限于篇幅，不再赘述。（3）限幅（参数组20）参数20101（运行范围的最小速度）：-1000 r/min（根据实际电动机参数进行设定）；参数20102（运行范围的最大速度）：1000r/min（根据实际电动机参数进行设定）；参数20103（最大输出电流）：120%；参数20104（最大正输出转矩）：150%；参数20104（最大负输出转矩）：-150%；参数20106（直流过压控制器参数）：OFF（本例中ACC800变频器使用了动力制动方式，此参数设为OFF后，制动斩波器才能投入运行）。（4）脉冲编码器（参数组50）参数50101（脉冲编码器每转脉冲数）：1024；参数50103（编码器故障）：FAULT（如果监测到编码器故障或编码器通信失败时，ACC800变频器显示故障并停机）。（5）提升机（参数组64）参数64101（独立运行选择）：FALSE；64103（高速值1）：98%；64106（给定曲线形状）：0（直线）；参数64110（控制类型选择）：FBJOYSTICK.（6）逻辑处理器（参数组65）参数65101（电动机停止后是否保持电动机磁场选择）：TRUE（在电动机停止后保持电动机磁场为ON）；参数65102（ON脉冲延时时间）：5s.（7）转矩验证（参数组66）参数66101（转矩验证选择）：TRUE（转矩验证有效，要求有脉冲编码器）。（8）机械制动控制（参数组67）参数67106（相对零速值）：3%；参数67109（起动转矩选择器）：AUTOTQMEM（自动转矩记忆）。（9）给定处理器（参数组69）参数69101（对应100%给定设置电动机速度）：980r/min（根据实际电动机参数进行设定）；参数69102（正向加速时间）：3s；参数69103（反向加速时间）：3s；参数69104（正向减速时间）：3s；参数69105（反向减速时间）：3s.（10）可选模块（参数组98）参数98101（脉冲编码器模块选择）：RTAC2 SLOT2（脉冲编码器模块类型为RTAC，连接接口为传动控制单元的选件插槽2）；参数98102（通信模块选择）：FIELDBUS（激活外部串行通信并选择外部串行通信接口）。5试运行变频调速系统的功能参数设定完后，就可进行系统试运行。应先在变频器操作盘上进行速度给定，手动起动变频器，让起升电动机空载运转一段时间，并且这种试运行可以在5，10，15，20，25，35，50Hz等几个频率点进行，注意观察电动机的运转方向是否正确，转速是否平稳，显示数据是否正确，温升是否正常，加减速是否平滑等。单台变频器试运行正确后，再接入脉冲编码器模块进行速度闭环调试，试运行起升机构变频调速系统。起升变频器手动运行无误后，就可接入PLC控制系统，进行整机联调。整机联调中，关键要注意观察变频器起动与停止时，主起升机械制动器的开闭反应是否快速，钩头是否存在溜钩现象等。其次还要注意观察钩头在下降过程中，制动单元和制动电阻投运后，其温升是否正常。在重物下放过程中，重物的势能会释放出来，此时电动机将工作在反向发电状态。在钩头下降过程中，电动机通过逆变桥向变频器中间直流回路充电，当直流回路的电压高于变频器系统设定值时，变频器控制斩波器接通，进而使制动电阻投入工作，以消耗变频器中间直流回路多余的电能，确保变频器中间直流回路电压稳定在一个特定电压范围内。
