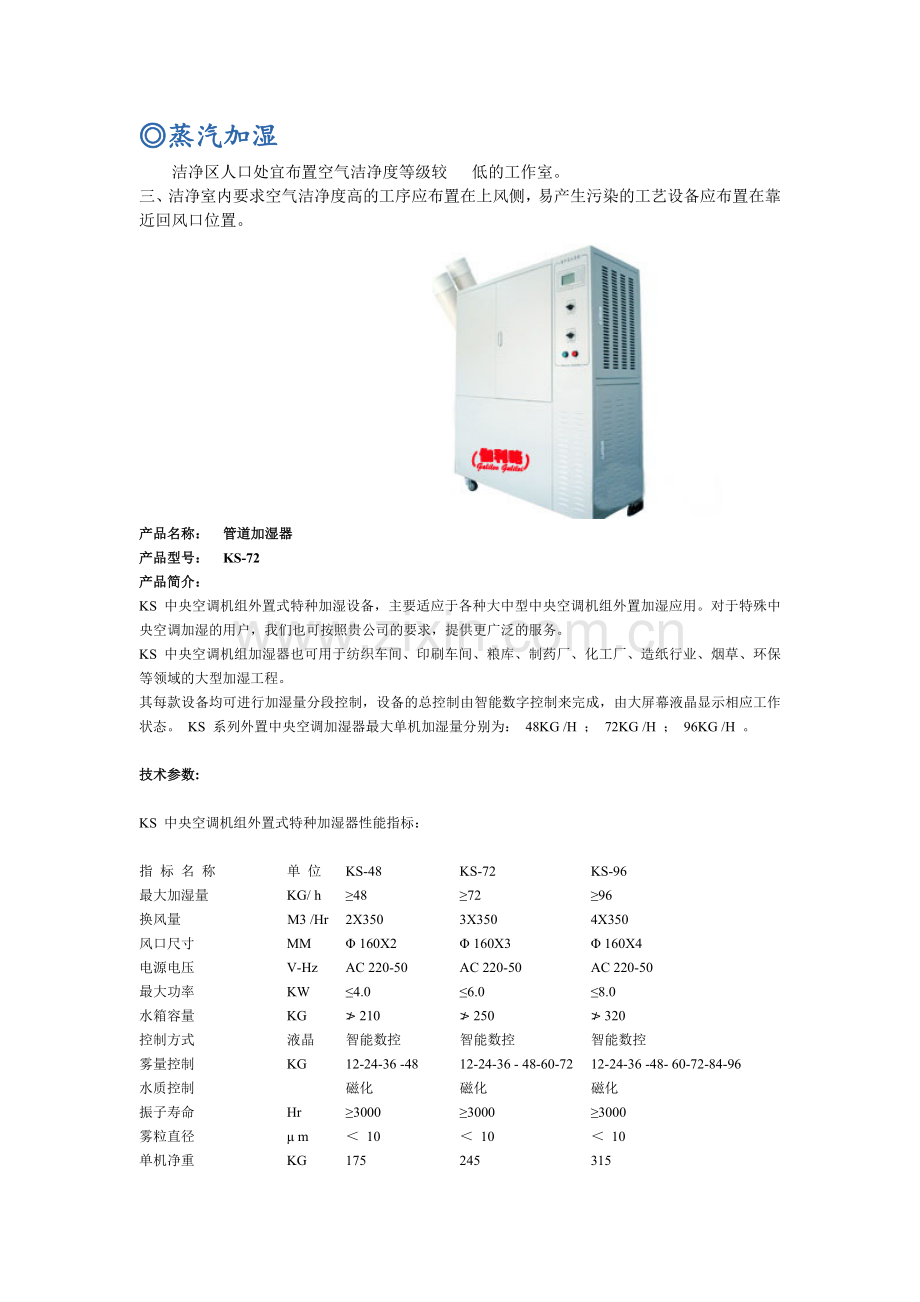

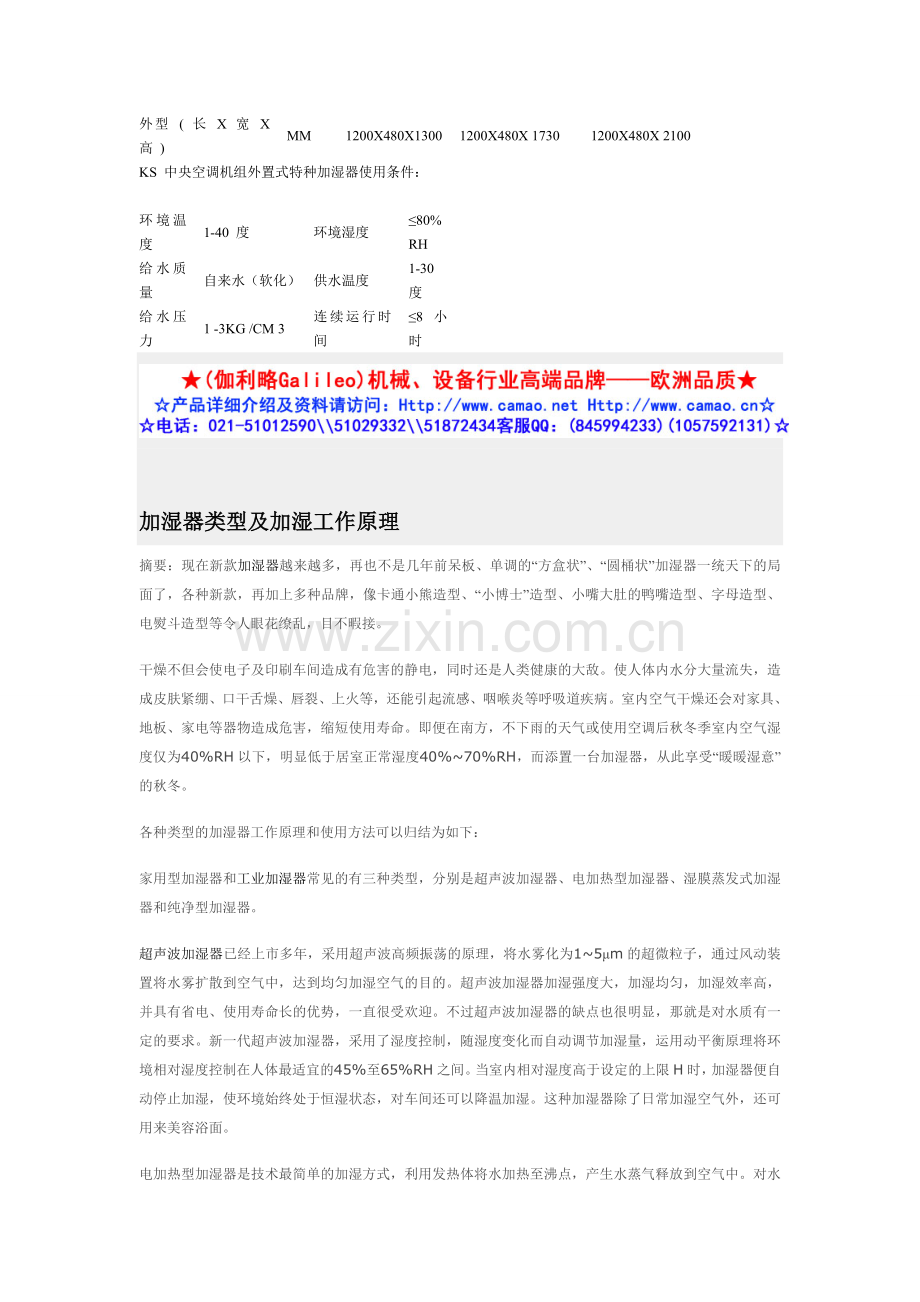

◎蒸汽加湿　　洁净区人口处宜布置空气洁净度等级较低的工作室。三、洁净室内要求空气洁净度高的工序应布置在上风侧，易产生污染的工艺设备应布置在靠近回风口位置。　　　　　　　　　　　　　　　　　产品名称：　管道加湿器产品型号：　KS-72 产品简介： KS 中央空调机组外置式特种加湿设备，主要适应于各种大中型中央空调机组外置加湿应用。对于特殊中央空调加湿的用户，我们也可按照贵公司的要求，提供更广泛的服务。 KS 中央空调机组加湿器也可用于纺织车间、印刷车间、粮库、制药厂、化工厂、造纸行业、烟草、环保等领域的大型加湿工程。其每款设备均可进行加湿量分段控制，设备的总控制由智能数字控制来完成，由大屏幕液晶显示相应工作状态。 KS 系列外置中央空调加湿器最大单机加湿量分别为： 48KG /H ； 72KG /H ； 96KG /H 。技术参数: KS 中央空调机组外置式特种加湿器性能指标：指标名称单位 KS-48 KS-72 KS-96 最大加湿量 KG/ h ≥48 ≥72 ≥96 换风量 M3 /Hr 2X350 3X350 4X350 风口尺寸 MM Φ 160X2 Φ 160X3 Φ 160X4 电源电压 V-Hz AC 220-50 AC 220-50 AC 220-50 最大功率 KW ≤4.0 ≤6.0 ≤8.0 水箱容量 KG ≯ 210 ≯ 250 ≯ 320 控制方式液晶智能数控智能数控智能数控雾量控制 KG 12-24-36 -48 12-24-36 - 48-60-72 12-24-36 -48- 60-72-84-96 水质控制磁化磁化磁化振子寿命 Hr ≥3000 ≥3000 ≥3000 雾粒直径 μ m ＜ 10 ＜ 10 ＜ 10 单机净重 KG 175 245 315 外型 ( 长 X 宽 X 高 ) MM 1200X480X1300 1200X480X 1730 1200X480X 2100 KS 中央空调机组外置式特种加湿器使用条件：环境温度 1-40 度环境湿度 ≤80%RH 给水质量自来水（软化）供水温度 1-30 度给水压力 1 -3KG /CM 3 连续运行时间 ≤8小时加湿器类型及加湿工作原理摘要：现在新款加湿器越来越多，再也不是几年前呆板、单调的“方盒状”、“圆桶状”加湿器一统天下的局面了，各种新款，再加上多种品牌，像卡通小熊造型、“小博士”造型、小嘴大肚的鸭嘴造型、字母造型、电熨斗造型等令人眼花缭乱，目不暇接。干燥不但会使电子及印刷车间造成有危害的静电，同时还是人类健康的大敌。使人体内水分大量流失，造成皮肤紧绷、口干舌燥、唇裂、上火等，还能引起流感、咽喉炎等呼吸道疾病。室内空气干燥还会对家具、地板、家电等器物造成危害，缩短使用寿命。即便在南方，不下雨的天气或使用空调后秋冬季室内空气湿度仅为40%RH以下，明显低于居室正常湿度40%~70%RH，而添置一台加湿器，从此享受“暖暖湿意”的秋冬。各种类型的加湿器工作原理和使用方法可以归结为如下：家用型加湿器和工业加湿器常见的有三种类型，分别是超声波加湿器、电加热型加湿器、湿膜蒸发式加湿器和纯净型加湿器。超声波加湿器已经上市多年，采用超声波高频振荡的原理，将水雾化为1~5μm的超微粒子，通过风动装置将水雾扩散到空气中，达到均匀加湿空气的目的。超声波加湿器加湿强度大，加湿均匀，加湿效率高，并具有省电、使用寿命长的优势，一直很受欢迎。不过超声波加湿器的缺点也很明显，那就是对水质有一定的要求。新一代超声波加湿器，采用了湿度控制，随湿度变化而自动调节加湿量，运用动平衡原理将环境相对湿度控制在人体最适宜的45%至65%RH之间。当室内相对湿度高于设定的上限H时，加湿器便自动停止加湿，使环境始终处于恒湿状态，对车间还可以降温加湿。这种加湿器除了日常加湿空气外，还可用来美容浴面。电加热型加湿器是技术最简单的加湿方式，利用发热体将水加热至沸点，产生水蒸气释放到空气中。对水质没有要求，但缺点是能耗较大，不能干烧，安全系数较低，加热器上容易结垢。纯净型加湿器是加湿领域刚刚采用的新技术，它通过分子筛蒸发技术，除去水中的钙镁离子，彻底解决水质不好造成的“白粉”问题。通过水幕洗涤空气，将空气加湿的同时，净化空气，再经风动装置将湿润洁净的空气送到室内，从而提高环境湿度。这种加湿器还能过滤空气和杀灭细菌，不仅使加湿更加纯净，还能以净水洗涤空气，有效祛除空气中的污染，促进室内空气循环，更大程度地保证了人体健康，降低呼吸道感染的概率。高压喷雾加湿器是将加湿器的过滤器、泵机组、水箱、控制箱安装在车间或机房内，喷雾系统(喷嘴、管道)等安装在车间顶部的一种等焓加湿方式。这种加湿方式是将自来水经加湿器主机增压并通过超细过滤后，经过特制的喷嘴雾化高速喷出，形成5~10μm的水雾粒子，与流动的空气进行热湿交换，吸收空气中的热量，汽化、蒸发，使空气的湿度增加，实现对空气的加湿处理，同时起到降温控制粉尘的作用。对于中央空调机的湿膜蒸发式加湿器的工作原理很简单，水从湿膜的顶部通过疏水器沿湿膜的波纹表面均匀流下，使湿膜从上到下均匀的湿润，当干燥的热空气流过湿膜的表面，就会与湿膜中的水分进行热交换，水分受热蒸发变成水蒸气进入空气当中，增加了空气的湿度，从而使得干燥的热空气变为洁净湿润的空气。湿膜材料(又称“赛代克”)是湿膜加湿器的核心，它以植物纤维为基材，经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料，具有极强的吸水性、缺点是自我清洗能力差、易生霉菌。选购加湿器注意事项炎炎夏日，在享受空调的同时，您是否也体会到空调带来的干燥？为缓解空气干燥，高科技产品——加湿器应运而生。当前市场上加湿器品牌鱼龙混杂，许多消费者选购加湿器时都很盲目。下面我们根据专家建议向大家提供几点选购加湿器的注意事项。　　注意一：达标加湿器的基本特征　　其一，达标加湿器一般具有以下几个基本特征：加湿器配有纯净水源，以避免水变质。其二，具有自动恒湿功能，它能保障室内一直处于健康湿度。专业品牌加湿器带有湿度表，可时刻了解室内湿度。第三，一定要选择售后服务有保证的品牌。　　注意二：警惕伪名牌和杂牌产品　　ISO14001环境质量体系认证被称为国际市场认可的“绿色护照”，目前在国内，获得ISO14001的加湿器生产厂家仅有几家。除了专业加湿器生产厂家，大部分家电企业往往采取贴牌生产的方式，选择一些小型加湿器生产企业为自己代工生产，然后贴上自己的品牌以低价优势进入市场。这样的产品虽然披着一些著名品牌的外衣，但产品品质不一定能得到保障。　　注意三：净化型加湿器更合适　　超声波纯水加湿机作为加湿器的升级换代产品，采用独有的分子筛蒸发技术和水幕洗涤空气技术，在对空气加湿的同时还能对空气中的病菌、粉尘、颗粒物等进行过滤净化，从而提高环境的湿度和洁净度。另外，为办公、生活环境专用加湿设备，在提高加湿场所的湿度的同时产生大量水负离子，使加湿空间的空气质量得以提高。如何选择加湿器目前市场上的加湿器多种多样，其中，超声波加湿器采用超声波高频振荡，将水雾化为1至5微米的超微粒子，通过风动装置，将水雾扩散到空气中，从而达到均匀加湿空气的目的。专家介绍，超声波加湿器的优点是，加湿强度大，加湿均匀，加湿效率高；节能、省电，耗电仅为电热加湿器的1／10至1／15；使用寿命长，湿度自动平衡，无水自动保护；兼具医疗雾化、冷敷浴面、清洗首饰等功能。缺点是对水质有一定的要求。　　纯净水加湿技术则是加湿领域刚刚采用的新技术。纯净水加湿器通过分子筛蒸发技术，除去水中的钙镁离子，彻底解决“白粉”问题。通过水幕洗涤空气，将空气加湿的同时，净化空气，再经风动装置将湿润洁净的空气送到室内，从而提高环境湿度。如新一代纯净水加湿器，采用了模糊控制，随温、湿度变化而自动调节加湿量，运用动平衡原理将环境相对湿度控制在人体最适宜的45%至65%RH之间。当室内相对湿度高于50%RH时，加湿器便自动降低加湿量，使环境始终处于恒湿状态。同时新的加湿器也不受水质限制；过滤蒸发器采用进口单一纤维制造，能够过滤空气和杀灭细菌，使加湿更加纯净；具有空气循环系统，在加湿的同时，以净水洗涤空气，有效祛除空气中的污染，净化空气，促进室内空气循环，更大程度地保证了人体健康。　　市场上销售的电加热式加湿器是技术最简单的加湿方式，电加热式加湿器利用发热体将水加热至沸点，产生水蒸气释放到空气中。缺点是能耗较大，不能干烧，安全系数较低、加热器上容易结垢。　　选购加湿器，要对产品进行全面考察，应包括产品的品牌、质量、性能、售后服务等多方面调查比较，货比三家，仔细阅读产品宣传资料，分析产品的功能特点及自己的需求。当产品各方面情况接近时，本地产品是首选，因为产品出了问题易于与厂家沟通、解决。　　选购时还要考虑车间大小及加湿量：车间越大，所需加湿量越大；如果加湿器具备湿度自动平衡，加湿量越大越好。目前最大的加湿量一般为12kg／h。水质较差地区最好选用纯净水型加湿器；水质好的地区或有条件使用纯净水／蒸馏水的消费者可使用超声波加湿器。一般超声波加湿器／纯净水加湿器的耗电量都比较低，一般都在1200W以下。电热型加湿器的耗电量很高，一般都在5000W以上。　　还要注意的是安全性。加湿器水箱中的水随时可能用完，所以应选择具备无水自动保护的产品。，以防干烧发生危险。电热加湿器释放的是热蒸气，应防止烫伤。加湿器正确使用、保养及加湿器的妙用摘要：在使用加湿器的过程中经常会遇到各种问题，诸如此类的问题:比如加湿器一直开着，为什么加湿效果还是不理想?加湿器放在什么地方合适?使用时是否需要关上门窗? 加湿器正确使用有关专家就此指出:要想获得良好的加湿效果，购买时要综合考虑到气候、房间面积和加湿器的加湿量等因素。如居住在多风干燥地区或房间较大，所需加湿量要大一些。使用加湿器时还要注意湿度的控制，过低的湿度使人皮肤发紧、口干舌燥，容易引发支气管炎、流感、鼻炎等呼吸系统疾病。但过高的湿度同样也影响人体与环境的水分平衡，使人感到憋闷。经实验测定，湿度为40%RH~60%RH时人们感觉最适宜、最利于健康。因此，最好选用具备自动恒湿功能的加湿器，只有当室内湿度低于标准范围时，机器才会启动加湿，高于此范围则减少雾量直至停止加湿。如果使用没有自动恒湿功能的加湿器，最好在室内放一个湿度计，以随时了解空气湿度，并根据湿度来调整加湿器的工作状况。如何保养加湿器加湿器要安装在0.5 m~1.5 m高的稳定的平面上，要远离热源、腐蚀物和家具等，避免阳光的直射。不在冻冰的情况下使用，遇到故障时应立即停机。每周要清洗加湿器一次，清洗时不可将机器放入水中。清洗时水温不得超过50℃。加湿器的妙用 (1)兑入专用香水，让香雾缭绕其间，为温暖湿润的家再添几分浪漫和温馨。不过香水不能是油性的，浓度也不宜过大，否则会影响雾气的蒸发。 (2)往水箱中加入专用消毒液，可有效阻挡流感、肺炎等病毒对人体的侵扰。用布将板蓝根等中草药包成小包放进水箱，可以预防感冒。加湿器使用禁忌 (1)并不是加湿量越大越好，应保持在40%~60%RH之间，加湿器的加湿量控制在每小时300~350 mL之间为宜。 (2)各种加湿器对水质有不同的要求，如纯净型加湿器要用纯净水，超声波加湿器最好用纯净水或蒸馏水，电加热型加湿器用普通水即可。 (3)加湿器水箱中的水随时有可能用完而空转干烧损坏机器，所以尽量使用具备缺水自动保护功能的产品，同时还要在平时留意观察水箱的存水量，及时给予补充。加湿器应用行业详细分类适用行业行业内详细分类行业专用加湿器加湿器作用纺织行业粗纱、细纱、织布、无纺布、落筒机、抓棉机、倍捻机、织带、毛纺、棉纺、化纤、混纺、植绒、织染、绢麻、亚麻、丝织、针织等等纺织厂专用加湿器：工业超声波加湿器、高压微雾加湿降温除尘系统增湿、保湿、控湿、消除静电、降尘、不断头、无疵点、不停车、不堆积、不卡车、效率大增。减少飞花、毛糙不平、纤维脆弱等问题。回潮、增重、增产、增收电子行业 SMT车间、PSB厂、封装厂、半导体元器件厂等电子厂专用加湿器：工业超声波加湿器、干蒸汽加湿器、中央空调专用加湿器、电极加湿器、电热加湿器除静电、保持湿度、减少次品废品、增加印刷附着强度印刷行业纸张印刷、塑料印刷、玻璃印刷、精美印刷、特殊印刷、丝网印刷、转印等等印刷厂专用加湿器：工业超声波加湿器高压微雾加湿器、经济型湿膜加湿器、除静电、保持湿度确保纸张不收缩变形、不卡纸、无次品、容易套色、不停机、不浪费纸张和时间，提高生产速度，大大提高效率喷涂行业汽车涂装厂、手机、电脑等家电及各类工业品外壳喷涂等喷涂行业专用加湿器：工业超声波加湿器保持湿度、增加漆附着能力、不脱漆、掉漆、起鼓、降尘、保持车间洁净烟草行业烟叶分级厂、贮丝库、膨化烟丝回潮等车间烟草行业专用加湿器：工业超声波加湿器、高压微雾加湿除尘系统、工业超声波加湿器、干蒸汽加湿器防止烟叶破损、减少烟叶昧道损失，减少废料，提高成品率食用菌金针菇、平菇、蘑菇、香菇、双孢菇等等冷库气调库专用加湿器：工业超声波加湿器、高压微雾加湿系统创造适合栽培过程的湿度环境(在蘑菇的表面不能有水滴，加湿水颗粒越小越好) 计算机房程控机房、服务器房、电脑房、网吧、发射站等机房专用加湿器：工业超声波加湿器、经济型湿膜加湿器、电极加湿器、电热加湿器保持湿度，消除静电、降尘、清新空气，减少故障超市保鲜绿叶蔬菜、水果、鲜肉、生鲜、冷藏展示柜、冷风柜、面包柜等等超市保鲜专用加湿器：工业超声波加湿器保持果蔬脆感、口感、颜色、风味，防止脱水、枯萎、失重、失鲜、提高耐贮性和抗病性，延长衰老期减少腐烂实验室各类检验、检测、质量、分析、化验室等恒湿环境实验室专用加湿器：工业超声波加湿器、电极加湿器、电热加湿器保持各种实验工艺要求，提高可靠性，减少失败火药行业火药生产、装填、制成、储存等工业超声波加湿器消除静电、降低粉尘、防止爆炸汽车工业涂装厂、组装厂、贴膜车间、玻璃印刷、植绒、展厅等工业超声波加湿器降尘、保持湿度、增加漆附着能力，不脱漆、掉漆、起鼓、保持车间洁净食品行业干燥、脱水食品回潮保鲜，面包、果蔬产品恒湿保鲜、贮藏等冷库气调库专用超声波加湿器车间消毒、发酵车间、回潮、菌种培养，保持原有色香味种植业食用菌、各种兰花、热带植物、无土栽培、花房等工业超声波加湿器、高压微雾加湿器、冷库气调库专用加湿器保持各种生长期环境湿度要求养殖业牲畜、飞禽、昆虫等规模化养殖场所工业超声波加湿器、高压微雾加湿、降温系统模拟自然环境。保持各种养殖业对湿度的要求，保湿及消毒人工景观热带人工雨林、影视、展览、公园、动物园、广场等工业超声波加湿器、高压微雾加湿、除尘系统模仿自然环境云雾景观康体保健洗浴、健身、护肤、美容、盐雾浴、负离子浴等工业超声波加湿器、高压微雾加湿系统休闲娱乐人工造景，人类的高档享受，浪漫的水烟雾，惬意的环境，负离子浴酒吧纯生啤酒 + 真冰 + 自然飘逸的水烟雾工业超声波加湿器、高压微雾加湿系统休闲娱乐人工造景，人类的高档享受，浪漫的水烟雾，惬意的环境，负离子浴空调行业机场、车站、酒店、商场、医院、影剧院、办公楼等中央空调专用超声波加湿器、电极加湿器、电热加湿器、干蒸汽加湿器、风机盘管专用加湿器、中央空调 ( 户式空调 ) 加湿，保持湿度，适合人体需要，防止感冒塑料行业塑料注塑成型厂、塑料产品制造厂等工业超声波加湿器湿度控制及消除静电，提高成品率，减少次品产品相关知识：表二短时间处于下列物质中对人体的影响苯甲醛次甲基氯化物苯乙烯四氯乙烯甲苯轻度影响，不适感 0.24ppm （0.78mg/m） 0.14ppm (0.17mg/m3） 24ppm （83mg/m3） 5.1ppm （21.4mg/m3）无确切阀值 9.8ppm （37mg/m3）严重影响，致残 1.0ppm （3.24mg/m） 10ppm （12mg/m3）无确切阀值无确切阀值 0.7ppm （12mg/m3） 12.3ppm （46mg/m3）立即危及生命 3000ppm (9700mg/m3） 20ppm （24mg/m3） 2300ppm （7980mg/m3 无确切阀值 150ppm (1017 mg/m3） 2000ppm (7500mg/m3）上述六种物质都有毒性，但是关于毒性并不是各种化学物质都一样，不同的化学物质的毒性并不相同。消防法和劳动安全卫生法中有预防有机溶剂中毒的条款。该条款把有机溶剂分为三类，各有一定的内容。第一类包括三氯甲烷、三氯乙烯等7 种；第二类包括丙酮、混合二甲苯等40种：第三类包括汽油、松节油等7种。VOC的种类很多，很难对每种VOC都作出规定，欧洲联合协会给出了VOC的总量VOCs（或TVOC—总挥发性有机物）不同浓度对人体的影响，其中浓度的测定是用气体分离器/ 火焰电离检测法测定的室内空气中VOCs的浓度（以甲苯为基准物质各种VOCs的响应系数不计，该浓度基于Mlohave’s的对黏膜刺激性的毒理学的数据）。表三给出了它们对人体的影响。表三 VOCs对人体的影响 VOCs浓度（mg/m3）刺激与不适感影响范围 <0.20 无刺激、无不适感舒适范围 0.20~0.30 在与其他影响相互作用下，可能产生刺激和不适感多因素影响 3.0~25 在与其他影响相互作用下，可能产生头痛和其他感觉不适感范围 >25 可能发生神经毒性影响发生中毒三 VOC的监测及控制标准 1 VOCs的监测方法 VOCs的监测方法有很多种，通常采用的是用固体吸附剂来捕获空气中的VOC，然后对样品进行预处理及分析的方法。在采样时要求用吸附容量大、收集效率高、化学性质稳定的吸附剂（分析表明并没有一种单一的吸附剂适用于采集所有挥发性和极性范围的有机化合物）。对于预处理，目前方法有很多，常采用的有溶剂解析法、低温预浓缩—热解析法、固相萃取法、顶空法、超临界流体萃取、吹扫—捕集法等。通常用于分析VOCs的方法有气相色谱法（GC）、高效液相色谱法（HPLC）、气相色谱—质谱法（GC—MS）、荧光—分光光度法、膜导入质谱法，其中最常用的是气相色谱法和气相色谱—质谱法，这里介绍HPLC。HPLC是70年代发展起来的一种高效、高速、高自动化和高灵敏度的分离分析技术。HPLC分为正相和反相，其中反相更为流行。目前用于HPLC的检测器有多种，如紫外检测器、荧光检测器、示差折光检测器、电化学检测器等。Brown等用甲醇和水的混合物作捕集液体，以反相测定油漆和有关产品的芳香烃排放物。戴天有等以HPLC分析空气中10种醛酮污染物，其最低检测限为1-5ng，线性工作范围为5—300ng。 2 控制标准对VOC也设置了标准值，舒适浓度范围为小于0.20，世界卫生组织和澳大利一发布了指导值，但我国还没有相关的标准和指导值。欧洲联合协会给出了用于材料管理的散发量标准（见表四）和VOC中一些物质的舒适浓度标准（见表五）。我国也制定了材料的散发量标准，可参阅《民用建筑室内环境控制标准》，这里就不一一赘述了，民用建筑工程室内环境指标（见表六）。 3 表四材料的允许散发量标准项目地板材料地毯墙面用料壁毯可移隔断办公用具允许含量 600μg/m3 400μg/m3 400μg/m3 400μg/m3 400μg/m3 2500μg/m3 表五室内环境VOC允许值项目烯烃芳香烃萜烃卤烃酯醛类和酮其他控制标准 100μg/m3 50μg/m3 30μg/m3 30μg/m3 20μg/m3 20μg/m3 50μg/m3 表六民用建筑工程室内环境指标污染物 Ⅰ类民用建筑工程 Ⅱ类民用建筑工程检测方法甲醛（mg/m3） <0.08 <0.12 GB/T 16129GB/T 18204.26 苯（mg/m3） <0.087 <0.087 GB 11737 总挥发性有机物TVOC（mg/m3） <0.30 <0.60 见附录四 VOC的降低与消除 1 降低 VOC的产生源很多，涉及各项化学物质，因此我们应以预防为主。（1）减少能产生VOC产品的用量。用防止害虫的进入或生物控制的方法来减少害虫的数量来减少驱虫剂和杀虫剂的用量，用木质或金属建材和家具,用玻璃纤维或纤维绝缘材料代替含尿素甲醛的泡沫塑料。如必须使用能散发VOCs的材料时，必须符合允许的浓度标准或使VOCs的产生源尽量远离主要的生活工作区或建筑物内人员较少时才使用。（2）利用化学成熟法，即让房屋空闲，使VOC散发，控制建材一次源的危害。（3）控制室内温度和湿度，VOCs的浓度随着室内温度湿度的增加而增加，高温高湿会增加VOC的散发量。（4）烘烤。即在一定时间内使温度保持30以上，使VOC散发，同时换气以降低其浓度。（5）有良好的通风条件。无论自然通风还是机械通风都能减小VOCs的浓度。良好的通风可以大大减少厨房、浴室、地下室和检修间的VOCs。 2 消除传统上采用活性碳吸附的方法去除VOC ，这种方法成本比较低，但由于一些化合物的反应性和对热的不稳定性，不易从吸附剂上回收。目前半导体光催化作为一种新的环境净化技术正在受到广泛关注。半导体光催化作用的本质是在光电转换中进行氧化还原反应，利用半导体电子的结构特点将有机污染物氧化，最终分解为CO2、H2O、PO43-、SO42-、NO23-以及卤素离子等无机小分子，达到完全无机化以消除VOC的目的。现在常用的催化剂多为金属氧化物和硫化物，如TiO2、ZnO、Fe2O3 、WO3、ZnS、CdS、PbS等。由于TiO2有较高的化学稳定性和催化活性，而且价廉无毒，所以目前多被采用。五结论：我国室内空气中的VOC问题比较严重。由于劣质的建筑材料和装修材料流入市场和室内装修采用了过多的合成材料、涂料引起的VOC超标问题必须引起我们的关注。为了防尘隔音或空调采暖节能而使门窗过于严密新风量小甚至没有新风也是引起 VOC浓度上升的一个很重要的因素。我国应尽快指定室内建材VOC的检测标准和技术规范坚决杜绝生产和使用VOC超标的劣质材料，不用或少用合成材料或涂料。同时在空调设计中应增大室外新风的流量，降低室内VOC的浓度。空气中总挥发性有机物(TVOC)　　 1 采样　　应在采样地点打开活性炭管,与空气采样器入气口垂直连接,以0.5L/min的速度，抽取10L空气。采样后，应将管的两端套上塑料帽，并记录采样时的温度和大气压力。样品可保存5天。 2 检测步骤　应用色谱纯甲苯分别配制成下列标准气体:0、0.01、0.02、0.04、0.08μg/ml。按GB11737规定进行标准样品测定,得到TVOC的测定用标准曲线 y=a+bx(以甲苯计)。取采样后活性碳管,按GB11737规定进行样品测定，从标准曲线中查得样品中TVOC的量。以甲苯为基准物质,各种VOC的响应系数忽略不计计算空气中总挥发性有机化合物含量。参考文献 [1] Rduceing occupant exposure to volatile organic compounds (VOCs)from office building Construction materials:non-binding guidelines, California department of health services [2] 查世彤、马一太、孙曦我国建筑中的VOC及防治《洁净与空调技术》 2002.1：6~8 [3] 沈学优、罗晓璐空气中挥发性有机化合物监测技术的研究进展《环境污染与防治》第24卷第一期 2002.2 [4] [日]健康住宅促进协会编彭斌译《空气环境和人》科学出版社 2000.7 [5] 汪晶、和德科、汪尧衢《环境评价数据手册》——有毒物质鉴定值化学工业出版社 1986 1625 次手术室洁净空调系统设计的新观点 [2007-2-6]技术应用开发部摘要：医院手术室净化空调设计，应导入新的观点，概况如下：手术室净化空调对手术室空气途径的感染控制有效且不可替代；一个净化空调系统所负担的手术室间数宜少不宜多；引入污染度概念，在降低手术室关键区域污染度的同时，减少高净化级别手术室的送风量；引入局部强化送风的概念，即采用置换气流送风吊顶,在手术室关键区域形成单向流型气流组织，降低手术室关键区域的空气污染度；新风系统采用独立的初、中效两级过滤；采用定风量阀，以保证室内的正压分布。采用以上新的设计观点设计的天津市某医院手术室净化空调系统于1999年底投入运行，效果良好。关键词：手术室洁净空调新观点　　医院空调的任务应该是，维持室内所需要的气候状态并除去空气中的尘埃、微生物、气味和有害气体，而医院手术室的空调是最重要也是最困难的任务，尤其是控制空气途径造成的术后感染至关重要，因为降低和避免术后感染是保证手术成功、缩短患者恢复时间、降低医疗费用的关键所在。另外手术室空调的另一特点是服务面积虽小但风量大、能耗高、使用时间不确定，因此手术室空调在创造高度洁净的室内气候同时应特别注意空调系统的节能。下面笔者就天津市某医院手术室设计为例，介绍设计者在该设计中体现的设计思路。一、手术室概况：本洁净手术部由八间手术室、中央洁净大厅、麻醉室、苏醒室等附属房间组成，手术部位于医技楼二层，手术室无外围护结构，手术室净化级别要求分别为千级(I 级)一间、万级(II 级)四间、十万级(III 级)三间，手术室设计温湿度考虑到儿童生理特点，全年控制在tn=24-28℃，在手术室内就地可调，手术室设计相对湿度Фn=50%-60%。二、手术室空调风系统的划分： 1、高级别手术室空调系统宜独立设置。所谓高级别手术室是指千级以上手术室，其原因是高级别手术室空调送风量大，如同样面积的手术室，百级手术室的空调风量是十万级的3.4倍，是万级的2.25倍。另外高级别手术室的使用频率远低于低级别手术室，这样无论是一个空调系统负担多个高级别手术室，或是一个空调系统负担一个高级别手术室和多个低级别手术室，都会使空调系统长时间处于"大马拉小车"的运行状态。例如一个空调系统负担一间百级手术室和两间万级手术室或四间十万级手术室，只要高级别手术室不使用，则系统设计风量至少大于此时所需风量的112%和84%，亦即此时系统所需风量仅为系统设计风量的47%和54.3%，而且此种因手术室使用与否引起的风量变化不宜采用变频调速方式进行调节，只能用调节总风阀的方式调节风量以适应系统风量变化，然而此种方式显然不节能。所以无论从节约能源的角度，或是从使用可靠性、灵活性的角度，高级别手术室都应"按间"独立设置空调系统，即一个净化空调系统对应一间手术室。 2、对于低级别手术室，尽管与高级别手术室相比空调风量小的多，但一个空调系统所负担的手术室间数也不宜过多，因为医院手术室的使用情况具备不确定性。愈是高等级医院，手术室为满足特殊繁忙情况，设置愈多。手术室多，正常情况下的同时使用系数低，这样当一个空调系统所负担的手术室间数较多时，系统常处于"供大于求"的状态，其运行能耗势必较高，就象有的医院所反映的"建的起，用不起"。笔者认为，对于低级别手术室一个空调系统所负担的手术室不宜多于四至五间，而且一个系统负担手术室过多，也会造成使用上的不可靠。 3、中央清洁大厅、清洁走廊、高级别手术间的准备区、无菌室等应由一个单独的空调系统负担，目的是保证手术室外部空气环境时时处于"临战"状态，那种将以上部位空调合在低级别手术室空调系统中的做法显然不合理。因为合在一起的空调系统，或是在手术室停止使用时系统送风能耗过大，或是无法保证手术室外部气候环境处于受控状态。总之，手术部空调风系统的划分原则应该是：运行可靠、调节灵活、各司其责、节约能源。天津市儿童医院手术部的空调风系统正是按上述原则进行的划分，如附图所示。实践证明，此种划分方式效果良好。三、送风量确定和气流组织：该医院手术部进行空调设计时，国家尚未出版有关医院手术室洁净空调设计标准/规范，并且当时国内已有医院手术室洁净空调设计，基本上囿于工业洁净室的设计思路，然而将工业洁净室设计思路照搬到医院手术室洁净空调设计中会带来两个问题：①.高级别洁净室风量过大，如按照《洁净厂房设计规范》(以下简称规范)，百级手术室应在顶棚满布高效过滤器风口，则一间36m2手术室的送风量为32400m3/h~45360m3/h(对应断面风速为0.25m/s~0.35m/s)，如此大的送风量，送风功耗达17.0kW~19.0kW，送、回风管道占用建筑空间大，风系统噪声控制困难。②.对于千级以下手术室，在相同风量下手术室关键区域污染度控制不理想，原因是套用《规范》千级以下手术室可采用乱流形式的气流组织。通行的做法是在全室顶棚均匀设置高效过滤器风口，此气流组织形式的理论依据是"全室稀释和净化"，然而根据德国标准DIN1946/4中关于污染浓度的概念，此种"全室稀释和净化"的气流组织形式，在理想情况下可以使室内达到相同的细菌浓度，此时污染度为1，而如果突破" 全室稀释和净化"的工业洁净室气流组织方式，会在手术室关键区域获得更低的污染度。针对以上问题，设计者参考德国Weiss手术室卫生空调系统的经验，在手术室风量计算和气流组织两方面，突破了工业洁净室设计思路，引入了降低总风量，强化局部送风，重在手术床及器械桌区域的设计概念，具体做法如下： A、对于所有级别的手术室，均突破了全室稀释和净化的概念，引入局部强化净化观点，将所有手术室的送风口均集中布置在手术床的上方，即以无影灯吊杆为中心设置"层流送风箱"，根据级别不同采用不同送风断面尺寸。 B、对于百级或千级手术室，采用洁净气流覆盖区域面积乘以此送风区域断面风速的方式确定风量。如本工程的千级手术室所采用送风层流箱覆盖面积为2.4m×2.4m，断面流速0.35m/s，因此送风量为7258m3/h，如果为百级，则采用送风层流箱覆盖面积为3.0m×3.0m，断面流速仍为0.35m/s，则送风量11340m3/h，仅为前述工业洁净室计算方法的40%。虽然此设计思路借鉴了德国Weiss手术室卫生空调系统的经验，但本工程并未采用德国学者介绍的大面积、小送风量(即大面积、低风速 )的方式，因为根据国内医院的具体情况，采用小风速时对客观条件要求过于苛刻，且小风速时气流没有足够的动量保持送风的单向流，很难达到理想的空调和净化效果。而当断面风速30.35m/s时，如回风口设置恰当，不仅可以使送风保持较好单向流型，而且其单向流的分流高度会小于0.6m，即分流高度低于手术床的操作面标高。 C、对于万级、十万级手术室采用换气次数法确定送风量，万级取n=30次/h，十万级取n=20次/h。尽管此换气次数取值为《规范》规定的下限值，但由于采用了全部送风量由手术床部位上方的"层流送风箱"送出，其手术区达到的细菌浓度为室内其他区域的50%，即手术区域空气的污染度由全室稀释和净化方式的1降为局部强化送风方式的0.5。本工程万级与十万级手术室的"层流送风箱"送风面积分别为2.4m×1.2m和1.5m×1.5m，送风断面风速均为0.35m/s。总之，采用以上设计思路的该医院手术室，在投入使用后效果良好，达到了用较小的风量，在手术室关键区域(手术床及器械桌区域)形成一个比手术室其他区域更洁净、更卫生的气候环境。四、在新风通路上设置初效+中效新风过滤机组：一些手术室的净化空调系统设计中，新风的过滤问题未能引起充分的重视，新风常常是不经过独立的过滤处理而直接与空调回风混合，其结果导致中效、高效过滤器寿命缩短，更换频繁，系统的运行维护成本加大，甚至影响手术室的正常使用。这是因为新风与回风混合前，两者的空气含尘浓度相差过大，新风即便经过初效处理，其处理后的含尘浓度(30.5mm)也比十万级空调回风在同粒径范围内的含尘浓度大70倍左右，是百级空调回风同粒径范围内含尘浓度的几万倍，从而使中效乃至高效过滤器没有足够的保护。为解决此问题，我们在新风通路上安装了独立的初效+中效新风过滤机组，使新风经过两级过滤后再与回风混合，此时混合前的新风与回风在同粒径范围(30.5mm)的含尘浓度比较接近，真正起到了保护中效、高效过滤器的作用，而且新风过滤机组的初、中效过滤器清洗、更换方便，与更换高效过滤器相比投资少，维护简便。在新风通路上设置新风过滤机组的另一优点是确保了新风量，因为定风量的新风过滤机组本身就相当于一台"计量泵"。五、采用定风量阀解决空气平衡问题：手术部各区域的压力分布对于保证洁净手术室效果影响很大，而如何保证合理的压力分布，除空气平衡计算正确外，更重要的是送风、回风均应有良好的调节手段。以往风量调节装置主要是手动对开多叶调节阀，此种阀门用于风量的精调节并不理想，实践中有着调节困难、调试周期长的问题。针对此问题，儿童医院工程手术室空调系统的送、回风管采用了德国TROX公司的自力式定风量阀，此阀可以自动消除风管压力对风量的影响，阀体外部有风量调节刻度盘，调节十分方便，安装此阀后，手术室的压力调整变得十分简单，现场几乎无需费时进行压力调整。结语：总之设计者在该医院手术室净化空调工程中，借鉴国外先进的经验，结合我国的具体情况，本着"降低风量、改善效果、节约能源、方便调节、提高可靠性"的原则，进行了以上五个方面的尝试，实践证明这些尝试基本上是成功的。参考文献： 1 沈晋明德国的医院标准和手术室设计，暖通空调2000(2)，33~37。 2 Intage C, Wiebe H A, Partain C L. An investigation of the importance of air flow in control of postoperative infections. ASHRAE J, 1982(2). 3 梅自力《军队医院洁净手术部建筑技术规范》内容介绍，暖通空调1996(1)，20~26。
