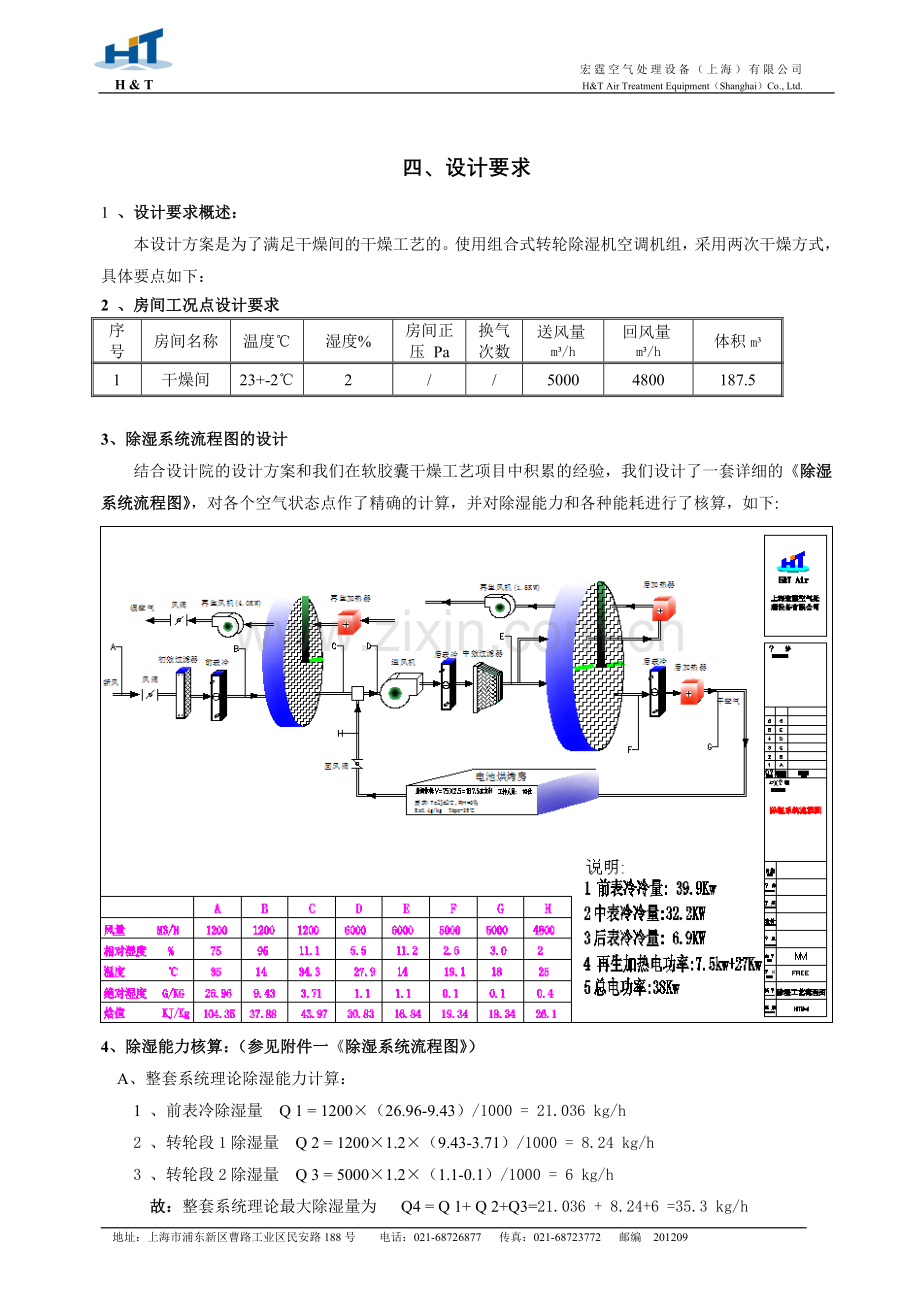

四、设计要求
1 、设计要求概述：
本设计方案是为了满足干燥间的干燥工艺的。使用组合式转轮除湿机空调机组，采用两次干燥方式，具体要点如下：
2 、房间工况点设计要求
序号
房间名称
温度℃
湿度%
房间正压 Pa
换气次数
送风量m³/h
回风量m³/h
体积m³
1
干燥间
23+-2℃
2
/
/
5000
4800
187.5

3、除湿系统流程图的设计
结合设计院的设计方案和我们在软胶囊干燥工艺项目中积累的经验，我们设计了一套详细的《除湿系统流程图》，对各个空气状态点作了精确的计算，并对除湿能力和各种能耗进行了核算，如下:

4、除湿能力核算：（参见附件一《除湿系统流程图》）
A、整套系统理论除湿能力计算：
1 、前表冷除湿量 Q 1 = 1200×（26.96-9.43）/1000 = 21.036 kg/h
2 、转轮段1除湿量 Q 2 = 1200×1.2×（9.43-3.71）/1000 = 8.24 kg/h
3 、转轮段2除湿量 Q 3 = 5000×1.2×（1.1-0.1）/1000 = 6 kg/h
故：整套系统理论最大除湿量为 Q4 = Q 1+ Q 2+Q3=21.036 + 8.24+6 =35.3 kg/h
B、干燥间除湿能力。
由于干燥间送风与回风湿度差,即
Q5 = 5000×1.2×（0.4-0.1）/1000= 1.8kg/h
C、除湿能力核算：
房间内有10人，每人的产湿量：100g/h，
Q6= 10×100= 1000g/h =1kg/h,
由： Q5 >Q6, 说明该设备除湿能力能够满足以上的假定产量要求

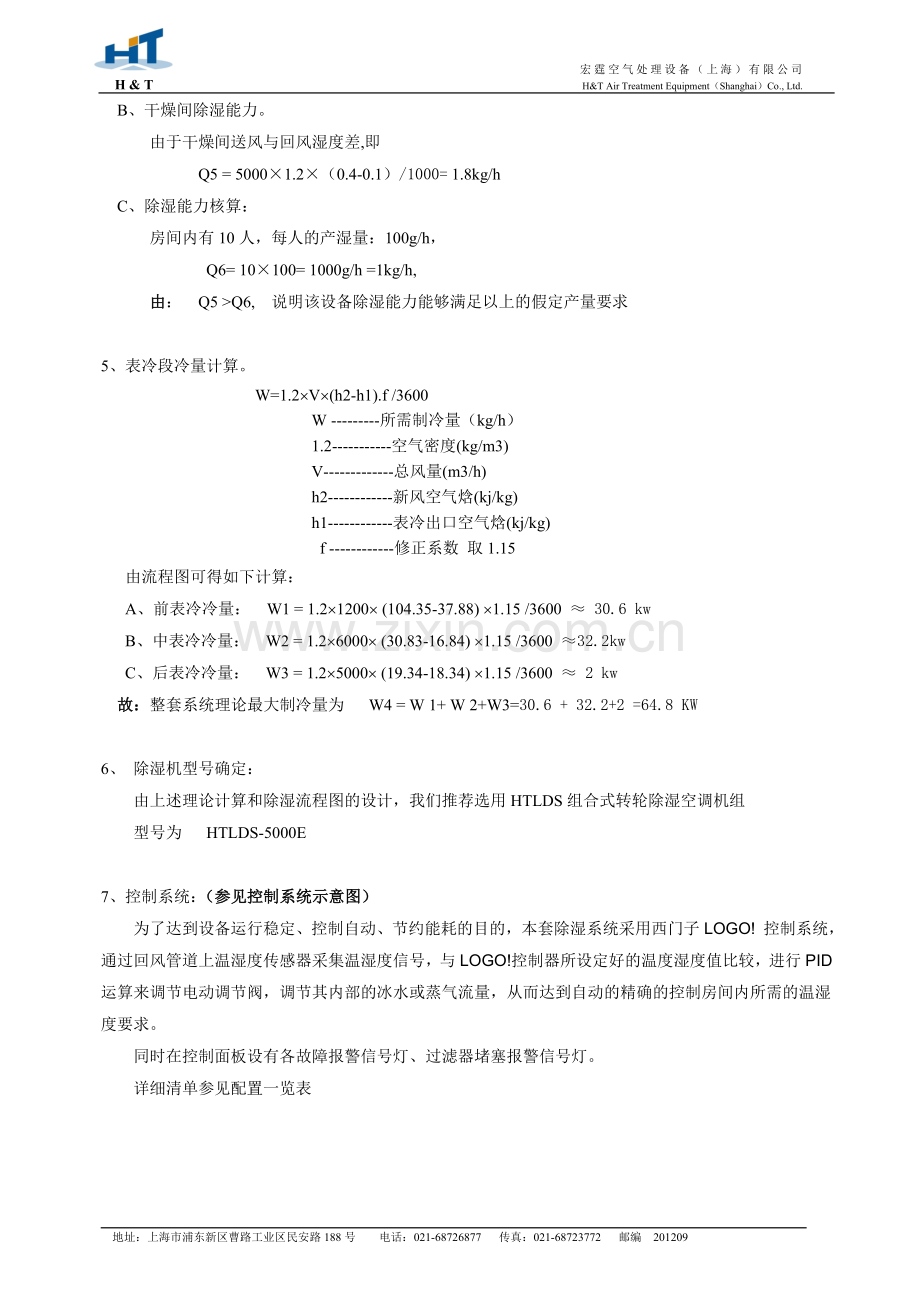

5、表冷段冷量计算。
W=1.2´V´(h2-h1).f /3600
W ---------所需制冷量（kg/h）
1.2-----------空气密度(kg/m3)
V-------------总风量(m3/h)
h2------------新风空气焓(kj/kg)
h1------------表冷出口空气焓(kj/kg)
f ------------修正系数 取1.15
由流程图可得如下计算：
A、前表冷冷量： W1 = 1.2´1200´ (104.35-37.88) ´1.15 /3600 ≈ 30.6 kw
B、中表冷冷量： W2 = 1.2´6000´ (30.83-16.84) ´1.15 /3600 ≈32.2kw
C、后表冷冷量： W3 = 1.2´5000´ (19.34-18.34) ´1.15 /3600 ≈ 2 kw
故：整套系统理论最大制冷量为 W4 = W 1+ W 2+W3=30.6 + 32.2+2 =64.8 KW

6、 除湿机型号确定：
由上述理论计算和除湿流程图的设计，我们推荐选用HTLDS组合式转轮除湿空调机组
型号为 HTLDS-5000E

7、控制系统：（参见控制系统示意图）
为了达到设备运行稳定、控制自动、节约能耗的目的，本套除湿系统采用西门子LOGO! 控制系统，通过回风管道上温湿度传感器采集温湿度信号，与LOGO!控制器所设定好的温度湿度值比较，进行PID运算来调节电动调节阀，调节其内部的冰水或蒸气流量，从而达到自动的精确的控制房间内所需的温湿度要求。
同时在控制面板设有各故障报警信号灯、过滤器堵塞报警信号灯。
详细清单参见配置一览表

五、设备性能参数
1 、转轮除湿机系统详细参数:
A、整机参数：
新风风量 (m³/h)
1200
系统总电功率 （kw）
38
总送风量 (m³/h)
5000
系统总冷负荷 （kw）
64.8
再生风量 (m³/h)
400/1000
再生加热量 （KW）
36
送风余压 （Pa）
300
后加热量 Kw
12
再生风余压 （Pa）
400

设备总尺寸 长´宽´高 mm
5550X1100X1400

B、风机参数：
名 称
型 号
风量 (m³/h)
功率（kw）
全压（Pa）
传动方式
处理风机
KDF315
5000
4
1200
离心式皮带传动
再生风机
THLE280RMF
1000
1.1
1050
单进风直联式

C、表冷器参数：
名 称
盘管形式
排 数
片距 （mm）
管径 （mm）
前表冷器
铜管套铝片
10
2.8
DN40
中表冷器
铜管套铝片
4
2.8
DN40
后表冷器
铜管套铝片
2
2.8
DN25

E、蒸汽加热器参数：
名 称
能耗量（KW）
盘管形式
支数
间距 （mm）
管径 （mm）
再生加热器
36
不锈钢
18
35
8
后加热器
9
不锈钢
6
35
8

六 、HT 系列除湿机组的优势

1、产品特点
# 进口超高效硅胶转轮 —— 上胶率 82% 以上；
# 低能耗转轮驱动系统——超长使用寿命
# 进口转轮密封系统——转轮除湿利用率达 98% 以上
# 进口再生风机、马达—— 耐高温高湿风机，长寿命，低故障
# 高性能处理风机、马达 ——皮带式离心风机，可提供强大机外余压。
# 主电气箱 —— LOGO! 多功能控制器自动控制
# 双层保温面板结构 —— 外板喷塑，内板镀锌，防冷桥结构，发泡保温，符合防火标准

2、 技术优势
宏霆公司利用瑞典最先进的转轮除湿设备和技术，结合国内的实际情况，利用宏霆公司在除湿领域里丰富的除湿经验，通过一系列的实验和实际运行，开发了HT系列标准转轮式除湿机机组，并且主要部件均采用进口产品，最大程度的保证了产品质量。
随着制药行业要求的不断提高，越来越多的客户需求一个整体的温湿度综合控制系统，为此宏霆公司在HT标准机型基础研发了HTS系列组合式机组，其整体性能已达到国外同类产品水平。
HTS系列机组最大的特点在于它的整体性，它是在HT标准机型基础上加装预冷段、后表冷、后加热、加湿段及净化段等功能块组成的恒温恒湿系统，可自动、精确的控制温湿度的变化，不需要用户再额外配置其他空调设备。
HTS系列机组不仅在设备上实现整和，而且在自动控制和运行管理上也实现了统一，既提高了自动化程度，又降低了运行成本。

3、服务优势：
宏霆公司不仅仅是一个除湿设备的制造商，还是一个空气处理系统的方案设计者和成套设备的集成商，可以针对客户的不同要求，从方案设计、产品制造、工程服务等各环节提供最经济合理的空气处理系统方案。
我们在上海有强大的研发中心和生产基地，有着自己的钣金加工和其他配套伙伴，可以做到同类产品最短的供货周期。同时公司对产品易损件有长期的备货。
我们有着丰富经验的售前和售后服务系统，可以在24小时内处理各种服务问题。
