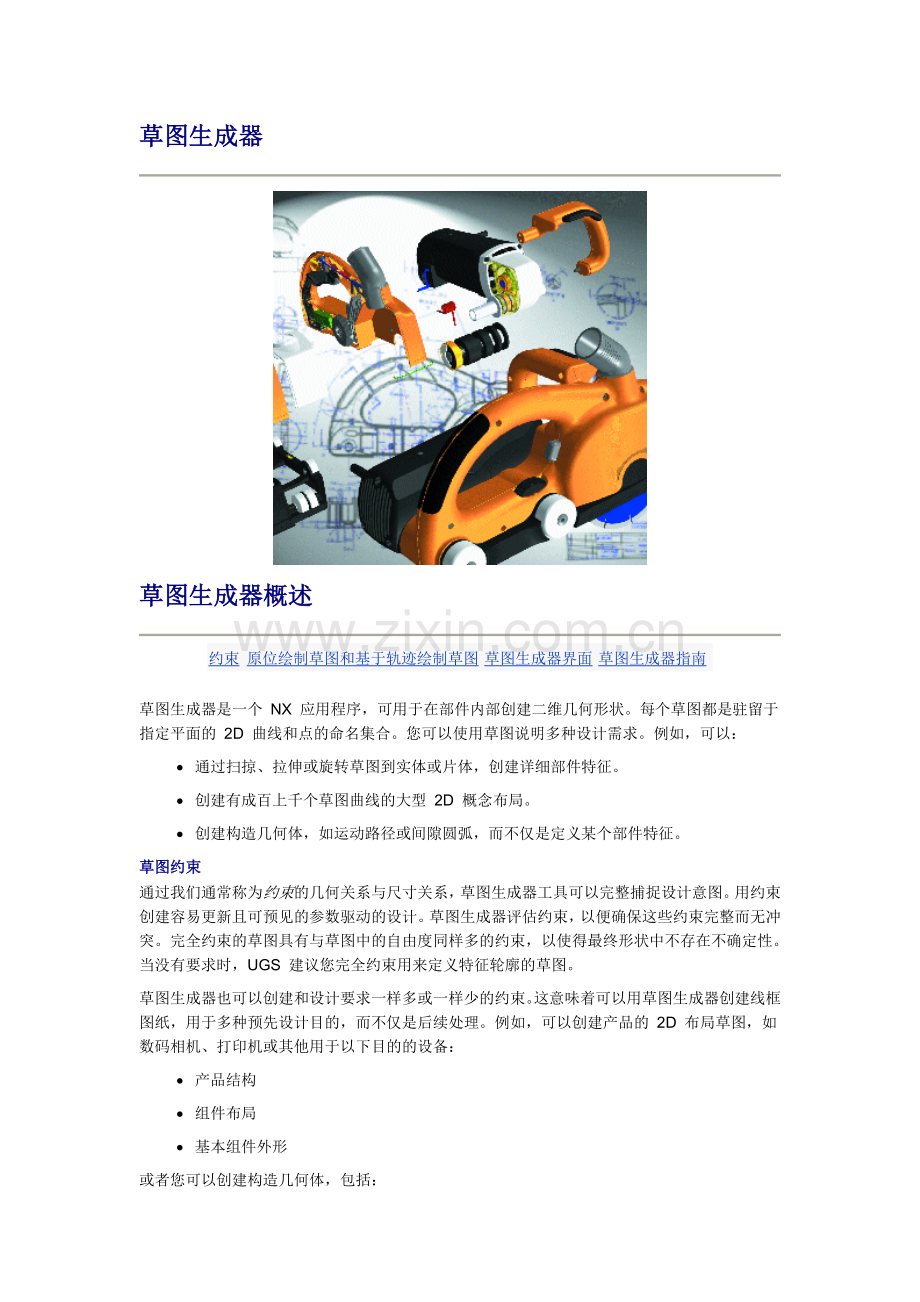

草图生成器

草图生成器概述

约束
原位绘制草图和基于轨迹绘制草图
草图生成器界面
草图生成器指南

草图生成器是一个 NX 应用程序，可用于在部件内部创建二维几何形状。每个草图都是驻留于指定平面的 2D 曲线和点的命名集合。您可以使用草图说明多种设计需求。例如，可以：
· 通过扫掠、拉伸或旋转草图到实体或片体，创建详细部件特征。
· 创建有成百上千个草图曲线的大型 2D 概念布局。
· 创建构造几何体，如运动路径或间隙圆弧，而不仅是定义某个部件特征。
草图约束
通过我们通常称为约束的几何关系与尺寸关系，草图生成器工具可以完整捕捉设计意图。用约束创建容易更新且可预见的参数驱动的设计。草图生成器评估约束，以便确保这些约束完整而无冲突。完全约束的草图具有与草图中的自由度同样多的约束，以使得最终形状中不存在不确定性。当没有要求时，UGS 建议您完全约束用来定义特征轮廓的草图。
草图生成器也可以创建和设计要求一样多或一样少的约束。这意味着可以用草图生成器创建线框图纸，用于多种预先设计目的，而不仅是后续处理。例如，可以创建产品的 2D 布局草图，如数码相机、打印机或其他用于以下目的的设备：
· 产品结构
· 组件布局
· 基本组件外形

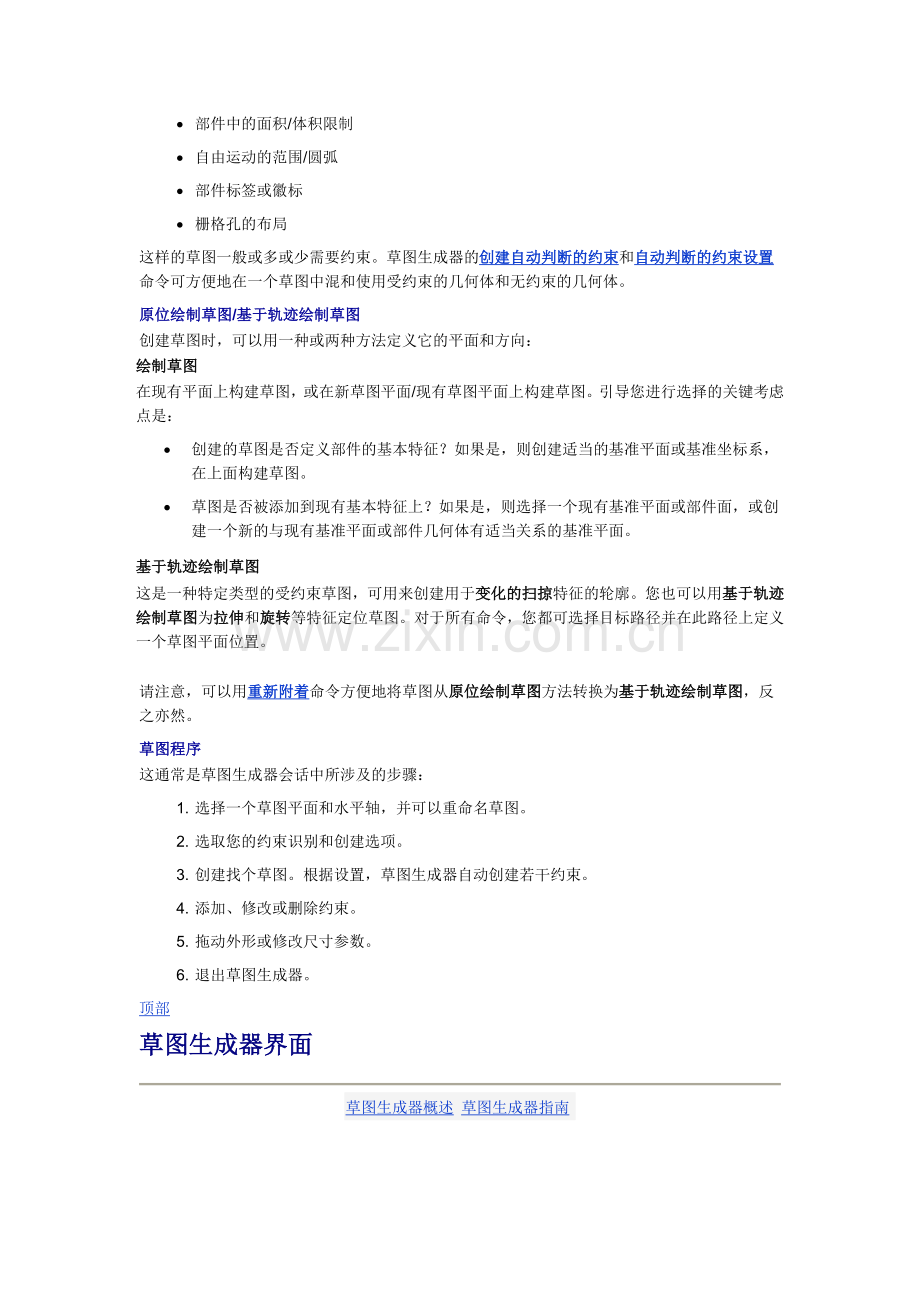

或者您可以创建构造几何体，包括：
· 部件中的面积/体积限制
· 自由运动的范围/圆弧
· 部件标签或徽标
· 栅格孔的布局
这样的草图一般或多或少需要约束。草图生成器的创建自动判断的约束和自动判断的约束设置命令可方便地在一个草图中混和使用受约束的几何体和无约束的几何体。
原位绘制草图/基于轨迹绘制草图
创建草图时，可以用一种或两种方法定义它的平面和方向：
绘制草图
在现有平面上构建草图，或在新草图平面/现有草图平面上构建草图。引导您进行选择的关键考虑点是：
· 创建的草图是否定义部件的基本特征？如果是，则创建适当的基准平面或基准坐标系，在上面构建草图。
· 草图是否被添加到现有基本特征上？如果是，则选择一个现有基准平面或部件面，或创建一个新的与现有基准平面或部件几何体有适当关系的基准平面。
基于轨迹绘制草图
这是一种特定类型的受约束草图，可用来创建用于变化的扫掠特征的轮廓。您也可以用基于轨迹绘制草图为拉伸和旋转等特征定位草图。对于所有命令，您都可选择目标路径并在此路径上定义一个草图平面位置。

请注意，可以用重新附着命令方便地将草图从原位绘制草图方法转换为基于轨迹绘制草图，反之亦然。
草图程序
这通常是草图生成器会话中所涉及的步骤：
1. 选择一个草图平面和水平轴，并可以重命名草图。
2. 选取您的约束识别和创建选项。
3. 创建找个草图。根据设置，草图生成器自动创建若干约束。
4. 添加、修改或删除约束。
5. 拖动外形或修改尺寸参数。
6. 退出草图生成器。
顶部
草图生成器界面

草图生成器概述
草图生成器指南

像其他 NX 应用程序一样，草图生成器有它自己的界面，具有可定制的工具条、弹出菜单以及其他组件。下面是草图生成器界面的主要元素：

1.
草图生成器工具条
7.
捕捉点选项
2.
草图曲线工具条
8.
命令对话框
3.
选择条
9.
基准 CSYS
4.
状态行
10.
该草图中的曲线（绿色）
5.
草图约束工具条
11.
动态输入框
6.
草图操作工具条

教程

基于 CSYS 平面绘制草图

基于平的面绘制草图
创建基座支架
基于轨迹绘制草图

本教程教您如何：
· 创建和拉伸草图轮廓。
· 选择草图平面。
· 重命名草图。
· 更改输入框，将坐标值改为极坐标值。
· 将线条连成串。
· 使约束符号可见。
· 完全约束草图。

1. 创建一个基于模型模板的新公制部件，并输入 base_support 作为该部件的名称。当您单击确定时，NX 会自动启动“建模”应用程序。
2. 在特征工具条上，单击拉伸 。
3. 在拉伸对话框上，单击 草图截面 。
4. 从草图生成器工具条上，选择草图名称文本，键入 chamfer，然后按 ENTER。
5. 在创建草图对话框中，请确保草图类型为在平面上。
6. 选择基准 CSYS 的 ZC-XC 平面，然后单击确定。

基准 CSYS 的 ZC-XC 平面 (1)，草图的水平参考 (2)
请注意，草图生成器会自动使视图朝向草图平面，并启动轮廓命令。
7. 在草图约束工具条上，单击显示所有约束 和创建自动判断的约束 。
8. 在轮廓对话框中的输入模式下，选择参数模式 。
9. 将光标移到 CSYS 原点附近。当您看到“捕捉到现有点”图标时，请单击以定义直线的起点。

现有点捕捉选项的图标 (3)
10. 将光标垂直向上移动。

虚线标识可能的约束。竖直箭头标识竖直约束。单击鼠标中键锁定竖直约束。请注意，NX 会忽略水平光标移动。要对竖直约束进行解锁，可再次单击鼠标中键，或清空角度输入框。在适当的位置单击以完成第一条直线。
11. 继续绘制直线草图以创建与下图类似的形状。在连接最后一条直线之后，单击鼠标中键终止线串操作。

12. 按 ESC 退出轮廓命令。
13. 右键单击底部直线，然后选择添加尺寸。
14. 在尺寸对话条中，单击草图尺寸对话框 。
15. 从放置列表中，选择自动放置。

16. 单击图形窗口以便将尺寸放在这条直线下方。
17. 输入 40.0，并在文本高度框中输入 2.0，按 ENTER。

18. 选择左侧竖直线，放置尺寸。
19. 输入 42.0，并按 ENTER。
20. 在轮廓的右上角，在靠近其右端点处选择成角度的直线。
21. 在其右端选择顶部水平直线。
22. 向右移动光标以创建角度尺寸，然后单击该尺寸将其放置到相应的位置。
23. 输入 45.0，并按 ENTER。
24. 选择上方的水平直线，放置尺寸。注意，放置尺寸时，“草图生成器”会用完全约束的颜色显示轮廓。

25. 输入 25.0，并按 ENTER。
26. 按 Esc 两次，即可关闭对话框并尺寸选项。
27. 要退出草图生成器，请按 Ctrl+Q 或单击完成草图 。
28. NX 会自动拉伸草图。在图形窗口的起始和终止输入字段中单击并分别指定 0 毫米和 40 毫米。

4.
起始输入字段（当前不活动）
5.
终止输入字段（当前活动）
6.
箭头 – 拖动箭头即可调整拉伸尺寸；双击它即可使拉伸方向反向。
29.
30. 单击鼠标中键即可完成拉伸。由于要在下一教程中使用这个部件，因此请保存您所完成的工作。
基于平的面绘制草图

基于 CSYS 平面绘制草图
创建基座支架
基于轨迹绘制草图

本例将在一个平面上创建草图，并阐述了如何动态地：
· 选择参考方向的一个边。
· 在输入框中输入直线参数的值。
· 在直线轮廓模式和圆弧轮廓模式之间切换。
步骤
1. 创建一个部件，如下图所示。提示：拉伸 基于 CSYS 平面绘制草图示例中的倒角草图。

2. 从选择条上的类型过滤器列表中，选择面。选择最小的斜面。

3. 在特征工具条上，单击草图 。
4. 在草图方向下面，单击选择参考并选择右上边缘以指定水平参考。

5. 单击鼠标中键以接受草图平面。请注意，“草图生成器”会使视图朝向草图，并启动轮廓命令。
6. 在草图约束工具条上，单击创建自动判断的约束 。
7. 单击该面的左上边缘开始绘制第一条直线。
8. 在长度框中输入 16，按 Tab，然后在角度框中输入 0。按 Enter 键。

9. 按住鼠标左键，拖动并松开它，输入模式将变为圆弧模式。
10. 向下再向左拖动光标以创建一个圆弧。

11. 当您看到一条表示圆弧和曲线端点对齐的点线时，单击鼠标左键。
12. “草图生成器”自动更改为直线模式。在水平方向上向左移动光标，直到在顶部直线的左端点下看到一条点线为止。
13. 单击以结束直线。

14. 按住鼠标左键，拖动并松开它，输入模式将变为圆弧模式。
15. 拖动圆弧，使其与顶部直线的左端点相连， 并单击鼠标完成圆弧。

16. 单击鼠标中键退出线串模式，按 Ctrl+Q 退出草图生成器。

保存部件文件。
创建基座支架

基于 CSYS 平面绘制草图
基于平的面绘制草图
基于轨迹绘制草图

本教程将教您如何用完全约束的环创建一个基座。

1. 创建一个基于模型模板的新部件，并输入 base_support 作为该部件的名称。当您单击确定时，NX 会自动启动“建模”应用程序。
2. 在特征工具条上，单击草图 。
3. 从草图生成器工具条上，选择草图名称文本，键入适当的草图名称，按 ENTER。
4. 单击鼠标中键，接受默认平面和水平参考。NX 会使视图朝向草图，并启动轮廓命令。
5. 在草图约束工具条上，单击显示所有约束 和创建自动判断的约束 。
6. 单击 自动判断的约束设置 ，并打开所有约束选项。
7. 在 XC 轴上从左到右绘制一条 100 毫米的水平线。这条线的确切长度并不重要，因为您将在以后标注部件的尺寸。
8. 要切换到圆弧模式，请单击鼠标左键，拖动并松开鼠标左键。绘制一个向上的相切圆弧。当您看到竖直对齐指示器时，单击即可完成该圆弧。

9. 继续绘制草图，直至看上去像两个圆弧在两端形成一个闭环。

按 ESC 断开线串。
10. 在草图约束工具条上，单击约束 。
11. 选择这两个圆弧，单击等半径 。
12. 选择这两条线，右键单击并选择等长度。

13. 选择靠近其中点的底部直线，然后在基准 CSYS 的原点处选择该点。单击中点 。
14. 选择靠近其中点的圆弧，然后在基准 CSYS 的原点处选择该点。单击中点 。

15. 在草图约束工具条上，单击自动判断的约束 。
16. 在尺寸对话条中，单击草图尺寸对话框 。
17. 在尺寸对话框中，选择自动放置。

18. 选择顶部直线和底部直线，将尺寸放在部件的左侧，然后输入 125.0。

19. 选择这两条圆弧，将尺寸放在部件的上方，然后输入 225.0。

请注意，这个草图是完全约束的。
20. 按 Esc 两次，即可关闭对话框并尺寸选项。
21. 部件需要三个额外的循环：一个循环用来放置沉头孔，两个循环用来定义立柱。在草图操作工具条上，单击偏置曲线 。
22. 在选择条上，将“选择意图”设置为相连曲线。
23. 在偏置曲线对话框中，选择创建尺寸。
24. 单击轮廓中的任何曲线，在距离框中键入 14，如有必要，请双击箭头，使偏置方向朝向循环的内部。

25. 单击应用创建第一个循环。然后使用相同的步骤，在偏置值为 30 毫米和 40 毫米的位置创建另外两个内部循环。

26. 第一个偏置循环提供用来放置孔的参考几何体。选择循环中的所有曲线，右键单击该循环，然后选择转换至/自参考对象。

27. 要将孔放在圆弧上，必须在圆弧的每个中点创建一些点并对它们进行约束。在草图曲线工具条上，单击点 并在靠近圆弧中点的位置放置一个点。

28. 在草图约束工具条上，单击约束 。
29. 要通过单个操作指定多个约束，请在按住 Ctrl 键的同时选择目标几何体。在本例中，是在按住 Ctrl 的同时选择圆弧和点。
30. 单击点在曲线上 和中点 。

31. 使用相同的步骤在第二条圆弧的中点处创建一个点并对其进行约束。
32. 按 Ctrl+Q 退出“草图生成器”。
33. 在特征工具条上，单击拉伸 。
34. 在选择条上，将“选择意图”设置为相连曲线。选择右侧的大圆弧，并在图形窗口中的起始和终止输入框中分别指定 0 和 20。双击矢量箭头，使拉伸朝向 -ZC 方向，按 Enter。

35. 单击应用创建拉伸。
36. 在参考环的内部选择第一个环。
37. 键入 0 作为起始距离，键入 36 作为终止距离，然后使拉伸方向沿着 +ZC 方向。
38. 右键单击该拉伸，然后选择布尔→求和。在终止输入框中键入 36，然后单击应用。

39. 如果需要，切换为线框显示。在参考环内部选择这两个环。
40. 键入起始距离为 36，终止距离为 60，按 ENTER。
41. 右键单击该拉伸，选择布尔→求和，然后单击确定退出拉伸对话框。

42. 在成形特征工具条上，单击孔 。
43. 在类型下面，选择沉头孔 。
44. 键入 沉头孔直径 15，沉头孔深度 3，孔直径 10， 孔深度 30，顶锥角 0。选择上基准面。
45. 请注意，没有必要选择通过面：只需单击应用。
46. 选择点到点 选项。
47. 在参考圆弧上选择任何端点或中点。

48. 单击确定即可完成孔的放置。

49. 要完成整个部件，请将沉头孔放在参考曲线上的其余点。您的草图看上去应该像下图。

50. 保存部件。
基于轨迹绘制草图

概述
如何
选项
相关主题

本教程说明如何创建圆顶形状的部件，如下所示：

可以使用基于轨迹绘制草图，穿过一个基准轴，并用变化的扫掠命令构建部件。
1. 基于模型模板创建一个新部件并输入适当的部件名称。当您单击确定时，NX 会自动创建一个包含基准 CSYS 的部件并启动“建模”应用程序。
2. 在视图工具条上选择俯视图 选项，沿着 Z 轴向下调整视图的方位。
3. 在曲线工具条上，单击艺术样条 。选择用极点方法和封闭的选项，设置阶次为 3。选择四个点，创建一个椭圆形的样条，如下所示：

4. 在特征工具条上，单击草图 。
5. 从类型列表中，选择在轨迹上，然后在样条 (1) 上的任意位置单击。

6. 从方向列表中，选择通过轴。
7. 选择基准 CSYS 的 Z 轴，然后单击确定。

8. 调整草图的方向，使其匹配工作首选项，确保以下选项是活动的：
o 选择条上的已有的点 和端点 捕捉点选项
创建自动判断的约束
9. 从轨迹 (1) 上的点开始，创建一条竖直约束的直线和一条类似如下几何体的圆弧。

10. 要将圆弧中心约束到 Z 轴，可单击约束 。如下所示，选择圆弧中心 (1) 和基准轴 (2)。（可能需要缩小视图才能看到圆弧中心。）

右键单击基准轴，选取点在曲线上。
11. 要将圆弧修剪到基准轴，请单击草图曲线工具条上的快速修剪 。在边界曲线下面，单击选择曲线，单击基准轴，单击鼠标中键，然后单击圆弧右端。NX 会将该曲线修剪到基准轴。

12. 要创建凹口，请选择点在曲线上 捕捉点选项。单击轮廓 ，并构建一条竖直直线和一条水平直线，如下所示。

13. 要完成草图，需要创建将控制扫掠的尺寸。

要在草图平面水平轴和圆弧顶部之间创建一个垂直尺寸，请单击自动判断的尺寸 选项。如下所示，选择基准（1）和圆弧端点（2），将尺寸放在部件的建草图。

14.

用 1 处的基准轴和 2 处的直线端点创建一个垂直尺寸，将尺寸放在部件上。
15.

用 1 处的竖直直线端和 2 处的水平直线端点创建一个垂直尺寸，放置尺寸。
16.

用圆弧端和水平直线创建一个竖直尺寸，并放置该尺寸。请注意，所添加的这个尺寸会完全约束您的草图（如深红色的线条颜色和“状态栏”消息所标识的那样）。
17.
18. 现在可以准备创建变化的扫掠了。按 Ctrl+Q 退出“草图生成器”。
19. 选择插入→扫掠→变化的扫掠。
20. 在选择条上，将曲线规则设置为单个曲线并单击在相交处停止 。接着选择要包含在“扫掠”中的草图几何形状，并确保已正确定义凹口。

21. 在变化的扫掠对话框中，从体类型列表中选择片体，然后单击预览 。

请注意，您可以使用表达式工具来修改任何尺寸，NX 会自动更新变化的扫掠。本示例使用圆弧和草图平面水平轴之间较大的垂直尺寸。

草图生成器基础

原位绘制草图和基于轨迹绘制草图

相关主题

您可以创建两种类型的草图：原位绘制草图或基于轨迹绘制草图。
原位绘制草图
当您希望将草图特征关联到平面对象（如曲面或基准平面）时，可以创建“原位绘制草图”。例如，下面是基准 CSYS (1) 上 ZX 平面内位于原位的草图，以及拉伸草图 (2) 上的曲面。

基准 CSYS 平面内原位绘制草图 (1) 和曲面上的 (2) 基于轨迹绘制草图
当您为特征（如变化的扫掠）构建输入轮廓时，可以创建“基于轨迹绘制草图”。例如，在下图中，我们选择了一条轨迹，在距离曲线起点 15 毫米处放置草图平面，并保持默认的垂直于轨迹方向。

目标轨迹（左）和基于轨迹绘制草图平面（右）
接下来，我们创建草图并完全约束特征轮廓，用它创建变化的扫掠。

约束的草图轮廓（上）和生成的变化的扫掠（下）

有关更多信息，请参见创建和重新附着草图：相关主题。
内部草图和外部草图

内部草图和外部草图
打开草图对其进行编辑
命名草图

您根据变化的扫掠、拉伸或旋转等命令创建的草图都是内部草图。所属特征管理对内部草图的访问和显示。当您希望使草图仅与一个特征相关联时，请使用内部草图。
单独使用草图命令创建的草图是外部草图，可以从部件中的任意位置查看和访问。用外部草图可以保持草图的可见性，并且/将它用在多个特征中。
内部草图和外部草图之间的区别
· 仅当编辑所属特征时，内部草图在图形窗口中才可见。
· 只有通过所属特征时，您才可以访问内部草图。即无法从“草图生成器”环境中直接打开内部草图。
· 除了草图的所有者，您不能打开有任何特征的内部草图，除非使草图外部化。一旦使草图成为外部草图，则原来的所有者将无法控制该草图。
部件导航器中的内部草图和外部草图
要外部化一个内部草图，可右键单击部件导航器中的所属特征，并选取使草图为外部特征。NX 将草图放在其原来的所有者前面（按时间戳记顺序）。
外部草图是列表中的第四个特征，“变化的扫掠”是第五个特征。

基准坐标系 (0)
样条 (1)
样条 (2)
样条 (3)
草图 (4)“SKETCH_000”
变化的扫掠 (5)

要反转这个操作，可右键单击原来的所有者，然后选择使草图为内部的。
在对草图进行内部化之后，它就不再出现在部件导航器中。请注意，“变化的扫掠”现在成为第四个特征。

基准坐标系 (0)
样条 (1)
样条 (2)
样条 (3)
变化的扫掠 (4)
打开草图对其进行编辑

内部和外部草图
打开草图对其进行编辑
命名草图

尽管部件包含多个草图，但每次只能有一个草图处于活动状态。当给定的草图处于活动状态时，NX 会将您创建的任何几何体添加到该草图中。打开草图的方法取决于这个草图是内部的还是外部的。
内部草图
· 用首选方法打开自有的特征（双击部件导航器中的特征，右键单击该特征，然后选择编辑参数等）。在特征对话框上，单击草图选择步骤激活草图。
· 在部件导航器中，右键单击自有的特征，然后选择编辑草图。请注意，您可以从“建模”中的部件导航器打开内部草图，但是不能从草图生成器中打开。
外部草图
从“建模”中可以用多种方法打开外部草图，这取决于您的工作首选项：
· 在图形窗口中双击一个草图曲线。
· 从部件导航器：
o 双击草图特征。
o 右键单击某个草图并选择编辑。
o 选择一个草图并选择编辑→草图。
o 选择一个草图，单击 草图。
· 选择编辑→草图。将显示打开草图对话框，可从列表框中选择一个草图。
从“草图生成器任务环境”内部，可以按以下方法从一个外部草图移到另一个：
· 在部件导航器中双击一个草图。
· 在部件导航器中右键单击该草图，然后选择编辑。
· 从草图生成器工具条选择一个草图名称。
· 选择任务→打开。从打开草图对话框中选择一个草图，然后单击确定。
编辑 V13.0 之前的草图
对于在早于 Unigraphics 13.0 的版本中创建的草图，单击 （编辑 13.0 版本之前的草图），该按钮位于特征工具条上。将显示编辑草图对话框。如果图标没有出现，选择视图→工具条→定制来添加图标。
可以使用此对话框重命名、删除或重新附着一个版本低于 13.0 的草图。另外，如果双击 V13.0 之前的草图的名称，将显示 V13.0 以前的草图工具对话框，并可以编辑草图。

请注意，不能抑制 13 版本之前的草图。
有关使用编辑草图对话框或旧的草图工具对话框的详细信息，请参阅 V13.0 之前版本的 建模用户手册。
“对象-操作”和“操作-对象”操作

在“草图生成器”中，可以执行“操作-对象”和“对象-操作”操作。“对象-操作”操作可以先选择对象，然后执行操作。“操作-对象”操作可以先执行操作，然后选择对象。
“对象-操作”操作
可以针对选定的对象执行的操作包括：
· 单击并拖动。
· 按住 Ctrl，单击并拖动。
· 双击。
· 单击鼠标右键并选择一个选项。
不能在需要选择的其他功能（如曲线功能）中。要退出该功能，请单击鼠标右键并选择取消。更多信息请参见编辑草图曲线。
“操作-对象”操作
菜单中有多个“操作-对象”操作可用，如编辑和信息。编辑菜单选项包括：删除、隐藏、变换、对象显示以及属性。信息菜单包括：对象、点、样条和表达式。这些选项和它们在“建模”中的使用方法相同。删除选项也可以在标准工具条上找到。
要删除对象：
1. 选择 （标准工具条上的删除）。删除对话框显示确定、返回和取消选项。
2. 选择要删除的对象。
3. 单击确定。
命名草图

内部草图和外部草图
打开草图进行编辑
命名草图

从草图生成器
1. 要在创建时重命名草图，可以在草图生成器工具条上选择草图名称。
2. 键入新名称并按 Enter。
或
1. 选择草图→属性。
2. 单击常规选项卡。
3. 在名称字段输入新的名称。
4. 单击确定。
从部件导航器
1. 在草图名称图标上缓慢双击。名称会高亮显示。
2. 在高亮显示字段中输入一个新的草图名称。
或
1. 右键单击某个草图特征，然后选择属性。
2. 在特征名称框中键入新名称。
从建模
对象操作方法：
1. 选择一个草图并选择编辑→属性。显示草图属性对话框。
2. 单击常规选项卡。
3. 在名称字段输入新的名称。
4. 单击确定。
“操作-对象”方法：
1. 选择编辑→ 属性。将显示类选择对话框。
2. 从图形窗口中选择一个草图。显示草图属性对话框。
3. 在名称字段输入新的名称。
4. 按 Enter 键。
5. 选择确定或应用。
动态输入框

动态输入框接受 XC/YC 值或对象参数值。根据您创建的曲线类型，在图形窗口上会显示一个或多个动态输入框，并随光标而移动。有两套动态输入框可用于显示轮廓、直线、圆弧和圆曲线选项：
· XC 和 YC 坐标值：这是第一点的默认值。
XC
23.85
YC
48.65

· 对象参数值：第二个是特定于选定曲线类型的曲线参数值，用于显示第二点。这里是一个“直线”输入参数的示例。
长度
0.05
角度
12.09

第一列显示参数的名称，第二列包含参数值。要在动态输入框之间移动，可按 TAB 或 ENTER。要指定值，可在适当的框内键入值，然后按 ENTER。
清空输入框值
要清空值，可双击这个框，然后按 BACKSPACE。
锁定和解锁值
您可以锁定动态输入框的参数值。例如，要锁定 XC 坐标值，可输入值，然后按 TAB。XC 值会随锁定的值更新。移动光标时，YC 值会连续更新，反映光标的位置。
要解锁值，可清空动态输入框。
智能倒圆
有关智能舍入及其对视图比例的依赖性的说明，请单击此处。
动态曲线

创建曲线时，会显示有关联元素（如可能的约束和对齐标识符）的曲线的临时动态预览。如果在当前光标位置单击，它会显示这个对象的外观。

圆弧预览
在移动光标时，动态输入框中的值会一直更新，直到单击完整定义曲线的点为止。它提供了曲线尺寸和位置的动态反馈。
辅助线

辅助线指示与曲线控制点的对齐情况，这些点包括直线端点和中点、圆弧端点以及圆弧和圆的中心点。创建曲线时，可以显示两类辅助线：
· 点线辅助线显示与其他对象的对齐情况。
· 虚线辅助线是自动判断的约束的预览部分。创建约束之后，显示为草图颜色的辅助线用于某些类型的约束（如垂直和相切）。

虚线辅助线显示可能的水平约束，点线辅助线显示与中点的对齐
草图生成器中的选择条

选择条帮助

草图生成器中的选择条提供了一组丰富而灵活的过滤工具，可以过滤草图生成器的特定对象。
类型过滤器
显示可在当前范围内选择的实体类型。当您更改范围时，草图生成器会自动更新类型过滤器列表，以便显示可供选择的实体类型。
· 曲线
· 点
· 尺寸
· 约束
· 无选择过滤器
选择范围
将选择范围设置为下面的任一选项：
· 整个装配
· 仅在工作部件内部
· 仅在活动草图内
捕捉点选项

可以从草图生成器中访问“建模捕捉点”选项，您可以在构建几何图形时用它来控制曲线捕捉到的点的类型。捕捉点选项针对轮廓、直线、圆弧、圆和矩形命令显示。只需选择或清除端点、中点、控制点或工具条上的其他选项即可。
请注意，自动判断的约束设置选项控制 NX 是否为您选择的点创建约束。构造曲线时，要临时抑制捕捉点，在 Windows 中可按住 Alt，在 UNIX 中可按住 Alt/Ctrl (Control)。
相关主题
选择条上的捕捉点选项
自动判断的约束设置
创建/禁用自动判断的约束
编辑草图曲线

NX 提供了一系列编辑、捕捉、自动判断的约束的选项，便于您创建和维护各类草图：从约束特征轮廓到大型的、无约束的 2D 概念布局。下面是在草图生成器内进行编辑的工作流程：
1. 根据是否想要 NX 识别并保持草图的约束，打开或关闭创建自动判断的约束。关闭创建自动判断的约束，NX 会在您编辑几何图形时识别约束，但是在完成编辑之后不会保留这些约束。
2. 使用自动判断的约束设置，可以指定对于当前草图的编辑会话而言，哪个约束应处于活动状态。
3. 使用捕捉点工具条，可以根据需要指定对于当前编辑操作而言，哪个几何图形应处于活动状态。
4. 用这些鼠标选项修改几何图形：
移动
单击并拖动一个或多个要移动的实体。
示例
修改/缩放
拖动曲线的自由段，修改它们的位置和尺寸。
示例
复制
按住 Ctrl，单击并拖动一个或多个要复制的实体。
示例
编辑对话框
双击一个实体打开适当的编辑对话框。
对话框
右键单击选项
右键单击一个实体，以访问适当的选项，如新建组、添加约束、添加尺寸以及其他。
选项
5.
草图编辑示例
“草图生成器”更改几何图形的确切方法取决于定义的曲线和约束，以及所作的约束设置。以下示例描述了核心的“草图生成器”行为。
单击并拖动以移动

单击并拖动要移动的无约束曲线。曲线的长度和斜度保持不变（1）。如果移动曲线使它与圆弧、圆或样条发生接触，则相切约束会变为活动的（2）。

单击并拖动受约束的实体时，NX 会按需要缩放曲线，以保持约束。在这个示例中，向下拖动水平曲线会放大第二条曲线。

如果关闭自动判断的约束时创建曲线，并执行相同的拖动操作，则 NX 会只移动水平曲线。要同时移动两条曲线，可在拖动之前选择它们。

顶部
拖动自由曲线端

拖动直线的自由端到一个竖直或水平轴，会自动判断出竖直（3）或水平约束。

拖动直线的自由端，直到近似垂直于另一直线，会自动判断出一个垂直约束（4）。

在直线原始斜度的捕捉角范围内，拖动直线的自由端，会自动判断出一个共线约束（5）。这样便于您更改直线的长度。请注意，NX 不会保存单条直线的共线约束，即使创建自动判断的约束选项是打开的亦如此。

在 (6) 上的端点捕捉选项处于打开状态时，如果将一条直线的端点拖到另一直线附近，NX 会自动判断重合约束。请注意，NX 会显示一个指示捕捉类型 (7) 的图标。

如果拖动直线的自由端，使得直线近似平行于另一条直线，则 NX 会自动判断一个平行约束（8）。

顶部
按住 Ctrl，单击并拖动以复制

按住 Ctrl，单击一条或多条要复制的曲线。
1. 原始曲线
2. 复制
NX 将复制曲线的所有尺寸和约束。请注意，在开始拖动操作之前，必须按住 Ctrl。也可以用 Ctrl+C 和 Ctrl+V 复制/粘贴几何体。

复制有尺寸的实体时，NX 会在复制几何体的同时复制这些尺寸。

顶部
编辑对话框
双击这个实体类型
打开对话框
直线、圆弧或圆
编辑曲线
样条
艺术样条
椭圆
编辑椭圆
二次曲线
编辑 Rho
点
点构造器
投影曲线
添加/移除投影曲线
偏置曲线
编辑偏置曲线

顶部
右键单击选项
选定的对象
可用的右键单击选项
单一曲线
变换
新建组
添加约束
添加尺寸
转换至/自参考对象
自动约束
移除所有约束
编辑
隐藏
复制
删除
编辑显示
属性
多条曲线
以上所有选项都可用于单一曲线，编辑除外。
约束操作期间作曲线
所有可用于您选择的几何体的约束类型。在这个示例中，我们激活约束，选择一条直线，并右键单击直线：

右键单击选项：
· 固定
· 水平
· 竖直
· 固定长度
· 固定角度

现有尺寸
新建组
转换至/自参考对象
编辑
样式
隐藏
删除
编辑显示
属性
创建时定尺寸
参考
内错角

顶部
草图生成器中的颜色

草图生成器首选项：颜色
草图生成器中的组

“草图生成器”提供了智能颜色支持，您可以用来标识和区分草图几何图形，并且便于理解约束条件。您会发现颜色选项用于组织对任何草图中的几何图形都非常有用，尤其是大型的或者复杂的草图。有两套颜色可以使用：草图颜色和对象颜色。
草图颜色
草图颜色的默认设置标识活动曲线和参考曲线，活动尺寸和参考尺寸，过约束或部分约束的曲线，以及其他“草图生成器”实体。例如，以下草图包括活动尺寸（1）和参考尺寸（2）。

默认活动草图颜色（1）和参考草图颜色（2）
为了表示当前的约束条件，NX 会在您构造几何图形以及定义约束时指定颜色。在下面的示例中，我们创建了一些曲线，它们显示为默认的草图曲线颜色（顶部），然后我们添加约束（底部）。

尺寸构造之前（顶部）与尺寸构造期间（底部）的颜色
添加了完全约束曲线的尺寸后，NX 用深红色显示底部曲线。其余曲线显示为部分约束的颜色。在约束或尺寸操作期间，所有未完全约束的曲线会显示为默认的“草图生成器”颜色。实体及其默认草图颜色的完整列表显示在本文的底部。
顶部
定制草图颜色
您可以用用户默认设置实用工具和草图生成器首选项定制草图颜色：
用户默认设置
1. 选择文件→实用工具→用户默认设置。
2. 展开草图生成器组，选择颜色，单击任意样本更改颜色。

对用户默认设置所作的更改只会在下次启动 NX 时生效，并应用于新的部件文件。NX 会保留现有文件中的颜色设置，除非您明确地更改它们。

草图生成器首选项
1. 选择首选项→草图。
2. 单击颜色选项卡。
3. 单击任意样本更改颜色。
4. 单击确定。

NX 会立即将草图生成器首选项的颜色更改应用到当前部件文件中的所有草图。

顶部
对象颜色
NX 对象显示颜色在“草图生成器”内也可用。例如，这是用对象颜色切换到显示几何图形的同一个草图：

用对象显示颜色显示的草图
我们将蓝色指定给草图直线，将红色指定给草图圆弧。可以用以下方法指定对象颜色：
· 要为一组曲线/点指定颜色，可在部件导航器中右键单击该组，选择编辑显示，然后用颜色样本指定一种颜色。
· 要为某一实体类型指定颜色，可选择首选项→对象。在“对象”对话框上，可以选择直线、圆弧、二次曲线和/或样条类型，并指定一种颜色。请注意，无论“草图生成器”是否活动，都可以为草图实体指定对象颜色。
· 要为任意曲线/点指定颜色，可选择这些实体，右键单击任一实体，选择编辑显示， 然后用颜色样本指定一种颜色。

请注意，通过激活或停用 （草图生成器工具条上的显示对象颜色）可以在草图颜色和对象颜色之间进行切换。
顶部
默认草图颜色/实体
这里是实体类型及其在用户默认设置中设置的颜色的列表：
可在用户默认设置和草图首选项中设置颜色
实体类型
默认颜色
实体类型
默认颜色
曲线

部分约束的曲线

尺寸

完全约束的曲线

过约束的曲线和尺寸

过时的曲线和尺寸

冲突的曲线和尺寸

自由度箭头

参考尺寸

共享基准曲线

参考曲线

不活动的草图

顶部
草图生成器中的组

草图生成器概述

您可以在草图内创建组，并用它们来组织曲线和点。组提供了数据组织工具，对于大型或复杂草图很有帮助。例如，您可以：
· 设置一个组，在创建新曲线时，主动收集曲线
· 在一个步骤中为组内的所有曲线指定对象颜色
· 打开/关闭组的可见性
可以在草图中创建多个组，也可以对组进行排样。下图是三个组显示在部件导航器中的画面：
草图 (3) “SKETCH_000”
水平参考
曲线
组 “A”
组 “A-1”
直线 “Line4”
直线 “Line5”
直线 “Line1”
直线 “Line2”
直线 “Line3”
组 “B”
圆弧 “Arc1”
圆弧 “Arc2”
样条 “Spline1”
样条 “Spline2”

1.
Line4 和 Line5 属于组 A-1。
2.
Line1、Line2 和 Line3 属于组 A。
3.
Arc1 和 Arc2 属于组 B。
4.
Spline1 和 Spline2 没有指定到某一组，故属于“曲线”节点

请注意，仅当时间戳记选项关闭时，组才会显示在部件导航器中。
创建新组
· 选择格式→组→新建组。
· （可选）输入要创建的新组的名称。
· 选中独特成员资格框，以便为新创建的组创建唯一的成员身份属性。
· 选择活动的框，使新创建的组呈活动状态。
· 单击应用或确定创建新组。
活动的组
想要将一系列新曲线添加到某一组时，可创建一个活动的 组。“草图生成器”会连续往活动组里添加曲线，直到您关闭活动状态。
· 右键单击部件导航器中的曲线节点，并选择新建活动组。
· 选择格式→新建活动组。
· 右键单击现有的曲线，选择新建组，并确保活动的选项处于选中状态。“草图生成器”会添加目标曲线以及后续曲线到活动的组里。
不活动的组
设置草图组织时，或想要添加若干现有曲线到一个组里时，可创建一个不活动的（）组，然后停止往该组收集曲线。
· 右键单
