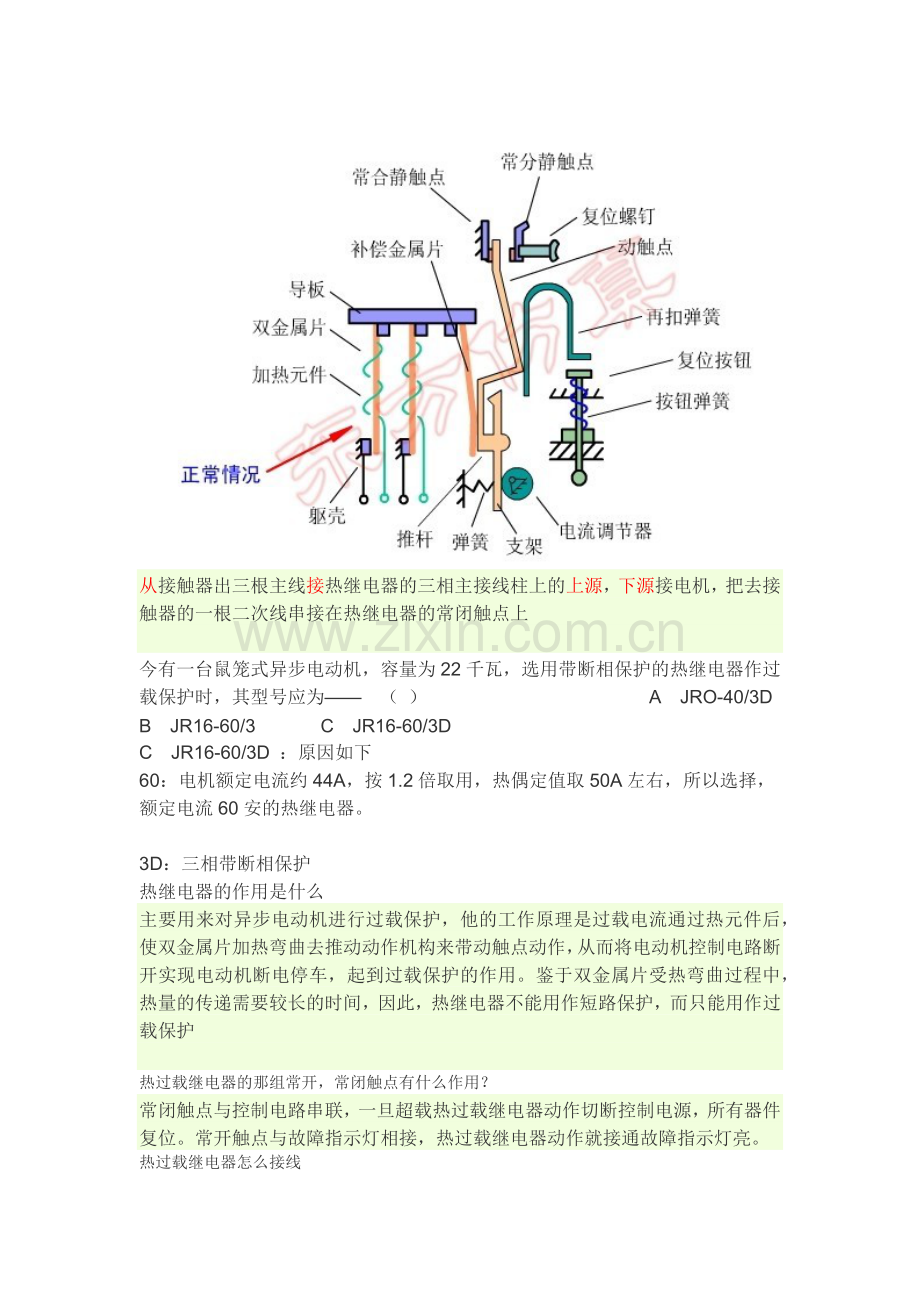

从接触器出三根主线接热继电器的三相主接线柱上的上源，下源接电机，把去接触器的一根二次线串接在热继电器的常闭触点上

今有一台鼠笼式异步电动机，容量为22千瓦，选用带断相保护的热继电器作过载保护时，其型号应为—— （ ） A JRO-40/3D B JR16-60/3 C JR16-60/3D
C JR16-60/3D ：原因如下
60：电机额定电流约44A，按1.2倍取用，热偶定值取50A左右，所以选择，额定电流60安的热继电器。

3D：三相带断相保护
热继电器的作用是什么
主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护

热过载继电器的那组常开，常闭触点有什么作用？
常闭触点与控制电路串联，一旦超载热过载继电器动作切断控制电源，所有器件复位。常开触点与故障指示灯相接，热过载继电器动作就接通故障指示灯亮。
热过载继电器怎么接线

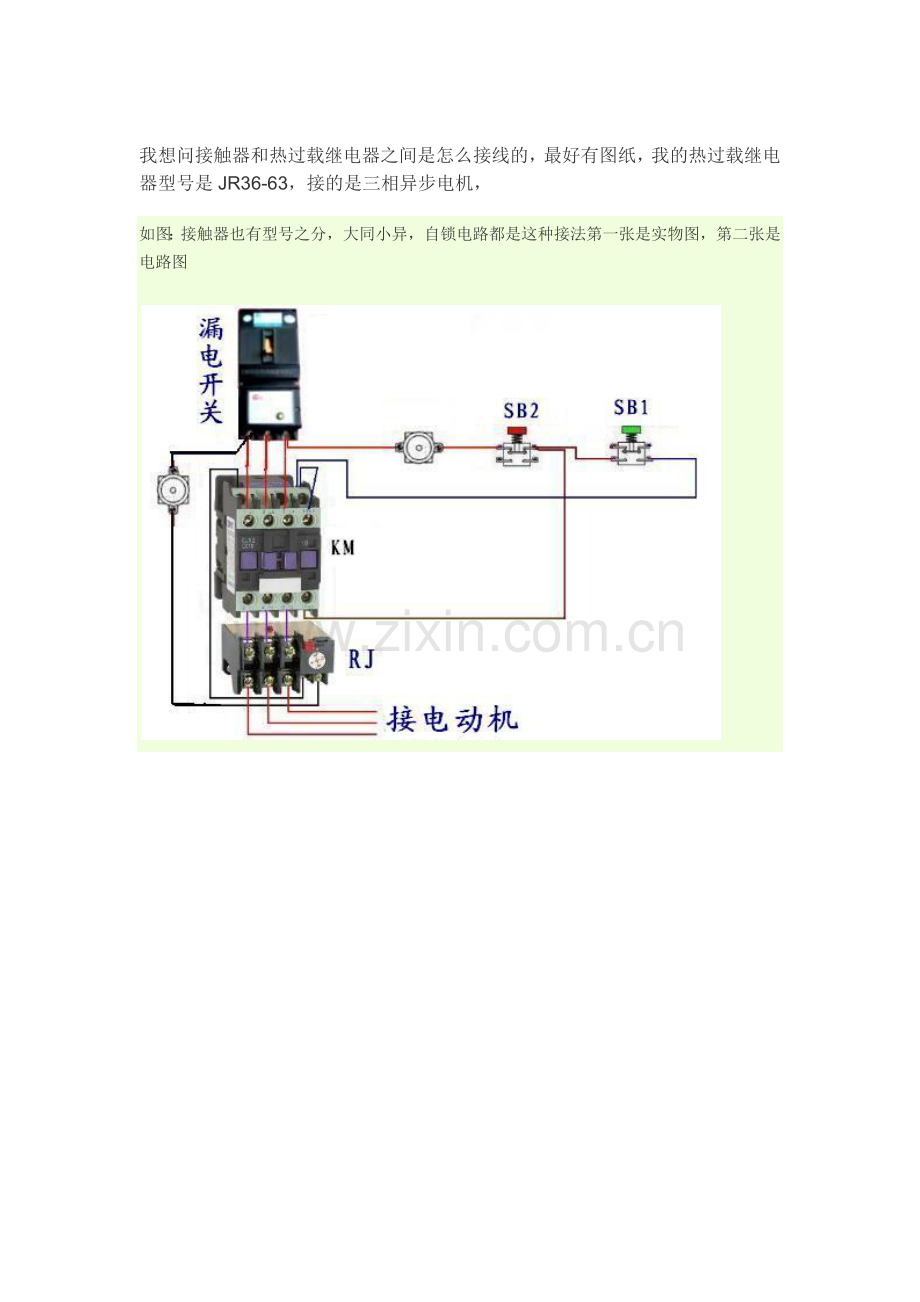

我想问接触器和热过载继电器之间是怎么接线的，最好有图纸，我的热过载继电器型号是JR36-63，接的是三相异步电机，
如图：接触器也有型号之分，大同小异，自锁电路都是这种接法第一张是实物图，第二张是电路图

根据相应的电源选择直流或者交流接触器，根据电源电压选用接触的额定电压，根据使用的环境选择适当的接触器类型
