专业供暖系统设计，终端配置--------松尚暖气
暖气系统知识
先说下单管串联系统
1.单管串联
单管串联的特点是材料使用量低、劳动强度相对较弱、改造时间也短些。整个系统的水先经过系统的第一组暖气片，而后是第二组，第三组……（就是第一组暖气的回水是第二组暖气的供水），因此水温是按照串联的顺序逐渐流量减弱。在同等的条件下，第一组和最后一组暖气给房间带起的温度能相差2度以上。
这种系统是最不好的，不过能升级改造，
2011-3-1 14:08

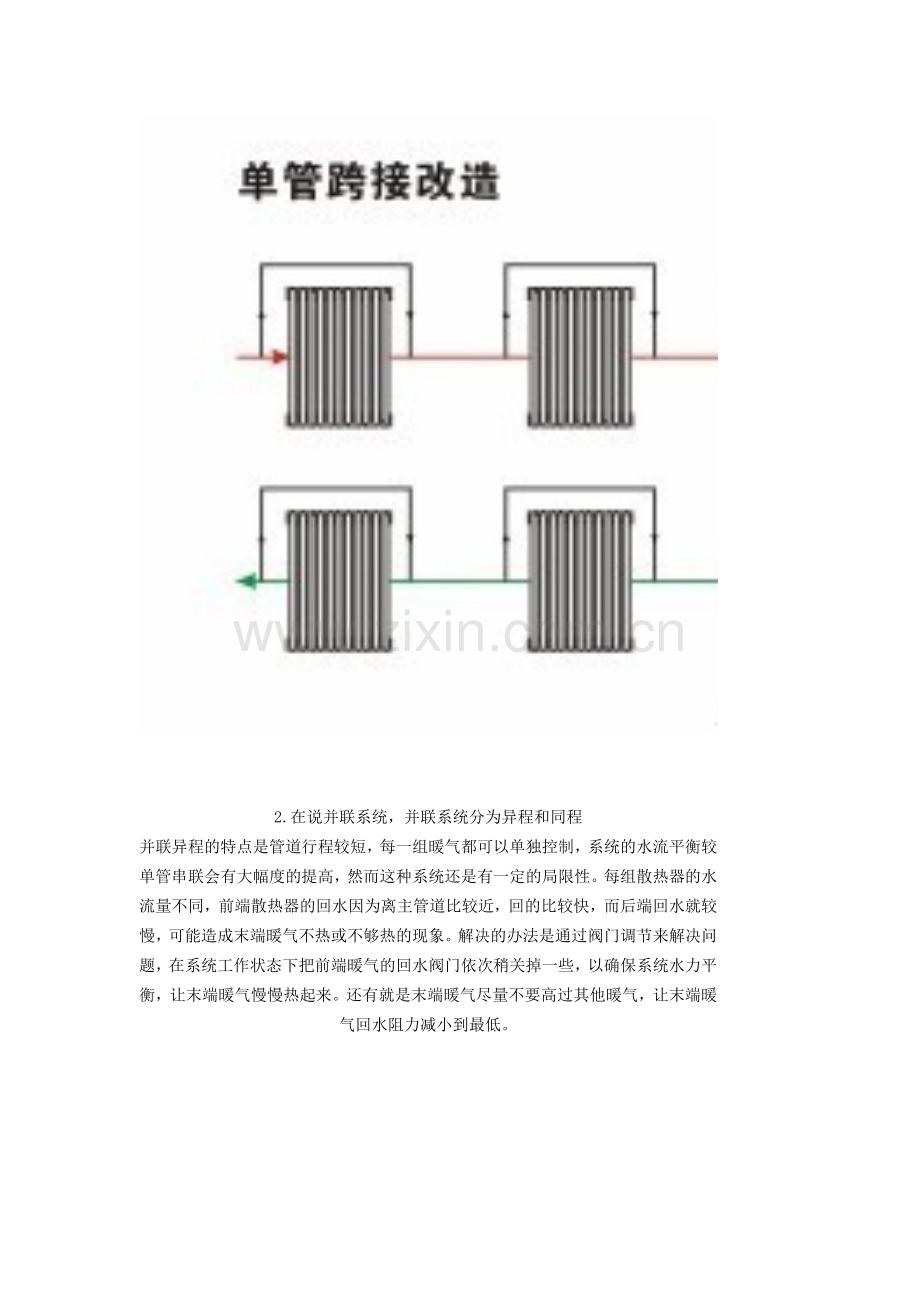

叫单管串联跨接式技术改造
为了能调节单组暖气的水温，在散热器前端的进出水口处必须增加旁通阀，有的用三通调节阀，也有的用3个闸阀。单管串联系统要是没有用旁通的话，关闭一组暖气就会造成整个系统立即中断，其他的暖气也都将不热了。而且，单管串联需要配置的暖气片数更多，为了满足系统循环的需要，这种暖气系统主管也需要比较粗
2011-3-1 14:08
2.在说并联系统，并联系统分为异程和同程
并联异程的特点是管道行程较短，每一组暖气都可以单独控制，系统的水流平衡较单管串联会有大幅度的提高，然而这种系统还是有一定的局限性。每组散热器的水流量不同，前端散热器的回水因为离主管道比较近，回的比较快，而后端回水就较慢，可能造成末端暖气不热或不够热的现象。解决的办法是通过阀门调节来解决问题，在系统工作状态下把前端暖气的回水阀门依次稍关掉一些，以确保系统水力平衡，让末端暖气慢慢热起来。还有就是末端暖气尽量不要高过其他暖气，让末端暖气回水阻力减小到最低。
2011-3-1 14:08
并联的同程系统
并联同程系统其特点是和并联异程基本上一样的。但是在运行原理有差别，简单的说，叫做先供后回，就是前端第一组散热器的回水暂不向主管道循环，而是往下继续走，连接下一组散热器的回水管，依次类推…从最末端散热器拉出一根回水管路，回到主管道的回水管上。系统每组散热器的水流量基本上是相同的，系统非常平衡，一般不会出现末端不热的现象。可以说是一种水力系统平衡最佳的方式。
2011-3-1 14:08
3.章鱼式管路系统
锅炉进出口分别通过分水器和集水器与各组并联散热器连接，各并联管路间的水力平衡通过分水器上的阀门进行调节来平衡各环路的阻力，可以分室内温度控制。这种系统造价较高。
2011-3-1 14:08
[ 本帖最后由 上海松尚暖气 于 2011-3-1 14:08 编辑 ]
勾晓明
13031157173
查看详细资料
0
TOP
上海松尚暖气
小学一年级
UID
1406528
帖子
170
精华
0
积分
9
发贴得分
5
威望
0
城市
北京
阅读权限
10
注册时间
2009-9-23
· 个人空间
· 发短消息
· 加为好友
2# 大 中 小 发表于 2011-3-1 13:50 只看该作者 看该贴相册
暖气选购知识
松尚暖气让您成为暖气专家
一.选购篇
1.提前了解供暖水质及方式
选购散热器前，要了解所在地区的水质情况，和供暖系统的供暖方式（如独立分户供暖还是集中供暖）
供暖系统是开式还是闭式系统，做到心中有数。
如果要更换家中的散热器 ，要尽量了解自家供暖所连接的系统的情况.
2. 根据要求选择散热器种类
目前市场上的散热器的种类有；
钢制散热器，外形美观，彻底改变传统散热器粗陋的外观形象，承压能力大，使用安全可靠放心。
铜铝复合（钢铝.钛镁铝）散热器；这类散热器耐腐蚀性能好，散热快，重量轻,但价格要高。
如果所住小区是集中供暖，市场上的散热器基本都可以使用，若为独立分户供暖，最好选用复合类散热
器.散热快，耐腐蚀。
各个房间所用散热器的材质最好是相同的或相近的，以避免不同材质之间的电位腐蚀。
二.安装篇
1.施工应使用配套水暖件
由于散热器使用时间长，出现问题容易造成连带损失，所以安装质量和售后服务成为散热器的第二生命。建议在安装散热器时，一定要选购质量好的专用水暖配件,并由专业的安装人员进行安装。
2.散热器位置决定采暖是否舒适
现在的房屋开发商在暖气的位置上，基本采用的是越方便越省事的办法，很少参照标准和顾及业主的想法。实践证明，散热器安装在房间的窗户下和边上是最好的选择。因为房屋中窗户的温度最低，下降气流大多发生在窗户附近。如果在窗户附近安装大小合适的散热器，可以阻止冷辐射及冷空气环流，当人靠近寒冷的窗户时，不会明显感觉到有冷气侵入。特别是现在比较流行的落地窗和大飘窗的房间，在窗户下安装矮长的散热器不仅增强热舒适性，更能购有效的节约空间和能源，减少运行费用。
散热器太高，会使热量集中在房间顶部，人体感觉到的温度低于实际温度，从而导致不必要的能源浪费，也提高了用户的采暖费用。
卧室的阳面和阴面由于采光条件不同，因此在面积相同的情况下，所需的散热器片数也不一样.
三.散热器材质篇
目前市场上依然在销售使用的散热器，可以分为翘片（串片），铸铁，钢制，复合（铜铝，钢铝，钛镁铝）铸铝，纯铜等几类。
翘片类；
早期使用的是由一根过水主管上翘着一片片钢材质的串片，俗称（钢串片），外加一个铁罩，由于散热器本身的热效率就低，在有一个铁罩阻拦，所以整个散热器的散热效果很差。另外主管的防腐性能不强，已逐步被市场淘汰。
最近几年新出的一种铝制翘片管，这类产品是在铜的主管道上加绕一圈圈铝片。利用铜的良好防腐，铝的良好导热性能进行散热，热量很大，价格适中，市场前景看好。俗名（对流器）。缺点是加上外壳以后，产品显得笨重。
铸铁类；
这种暖气目前是工程施工的主流产品，高，中，低档建筑都有出现。缺点；占用空间大，外观粗糙，另外容腔内壁未做防腐处理，残渣很多，在独立供暖系统尽量避免使用此类产品。目前市场上出现了一种内腔经过处理的铸铁散热器，防腐能力得到很大提高。
钢制类；
钢制产品投放市场以后，由于其款式新颖，色彩丰富，造型多变，所占空间不大，另外制造成本也不是太高，所以市场前景非常看好，常见的有圆管，椭圆管两类。从接口方式来看，可以分成搭接焊和插接焊两种。由于钢材本身的防腐性能差，所以生产过中，杜绝钢材本身基体腐蚀和焊点腐蚀成为厂家急待解决的问题。目前市场上的所有产品都已经做了内防腐，但是在停止供暖时依然要保持暖气内的满水状态，就是通常所说的‘满水保养’。阻止新鲜空气和水对其进行二次腐蚀
复合类（铜铝，钢铝，钛镁铝）；
铜铝复合产品的问世，基于两个方面的考虑；一是铝材的导热性能高，成本低。二是解决了防腐问题，因为铜的耐腐蚀性在金属中是比较好的，目前市场上通用的也基本上是铜铝复合产品。这类产品有两个方面的问题需要业主加以注意；
1，主管和副管选用的是黄铜还是紫铜，二者之间的价格相差很大，而且使用的寿命也不同。
2，涨管技术仍就摆脱不了的（金属记忆功能）问题，由于充在这记忆功能，热衰减现象就一定充在，也就是铜铝复合产品在使用几年后热量不能满足的主要原因。
钢铝和钛镁铝的散热器就避免了上面提到的（金属记忆功能）大幅度的提高了产品的使用寿命
勾晓明
13031157173
查看详细资料
TOP
上海松尚暖气
小学一年级
UID
1406528
帖子
170
精华
0
积分
9
发贴得分
5
威望
0
城市
北京
阅读权限
10
注册时间
2009-9-23
· 个人空间
· 发短消息
· 加为好友
3# 大 中 小 发表于 2011-3-2 12:12 只看该作者 看该贴相册
安装完的效果
[ 本帖最后由 上海松尚暖气 于 2011-3-14 12:32 编辑 ]
附件
2011-3-14 12:32
勾晓明
13031157173
查看详细资料
TOP
上海松尚暖气
小学一年级
UID
1406528
帖子
170
精华
0
积分
9
发贴得分
5
威望
0
城市
北京
阅读权限
10
注册时间
2009-9-23
· 个人空间
· 发短消息
· 加为好友
4# 大 中 小 发表于 2011-3-14 12:39 只看该作者 看该贴相册
安装完的效果————————————
附件
2011-3-14 12:40
2011-3-14 12:40
