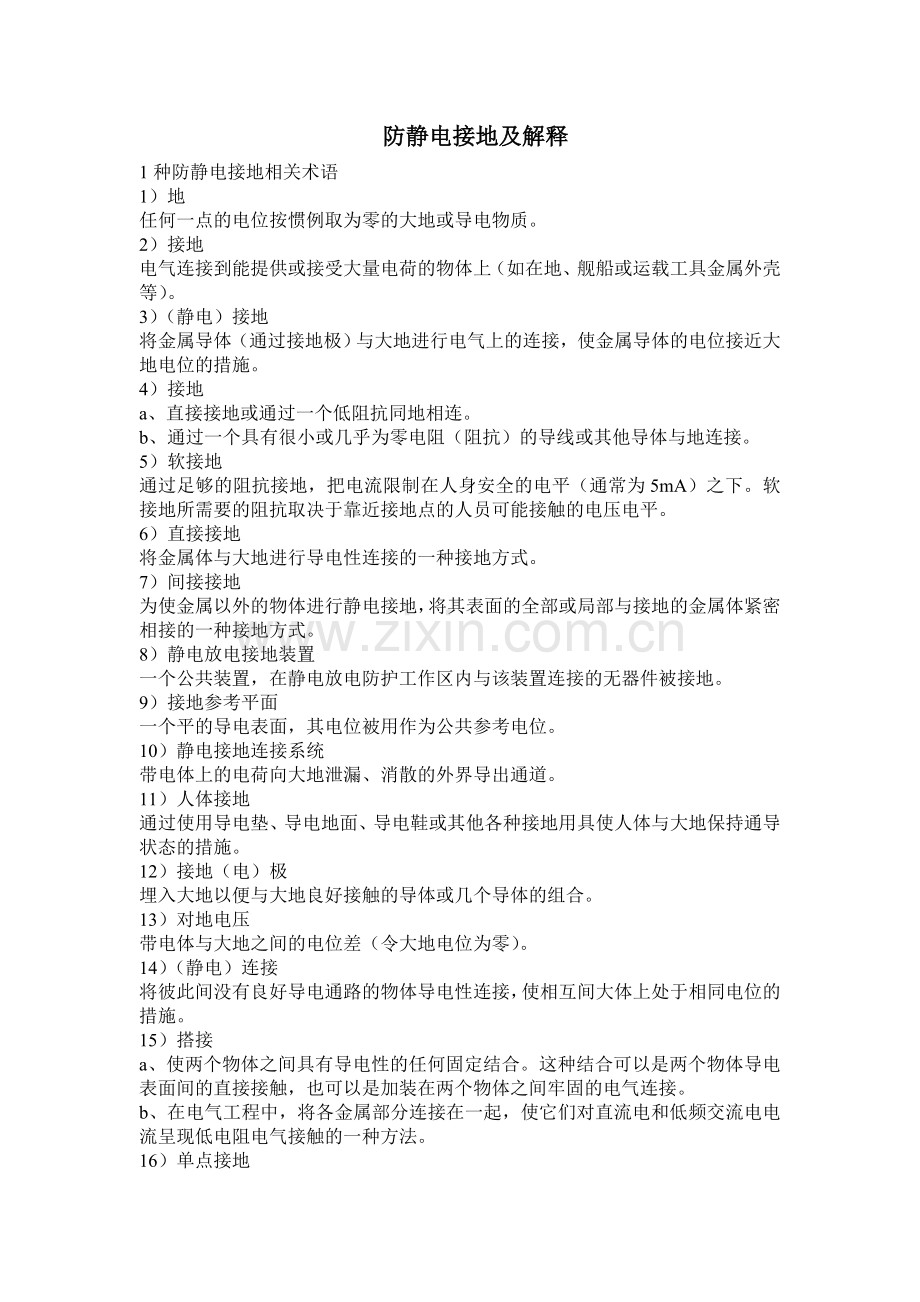

防静电接地及解释.doc

防静电接地及解释1种防静电接地相关术语 1）地 任何一点的电位按惯例取为零的大地或导电物质。 2）接地 电气连接到能提供或接受大量电荷的物体上（如在地、舰船或运载工具金属外壳等）。 3）（静电）接地 将金属导体（通过接地极）与大地进行电气上的连接，使金属导体的电位接近大地电位的措施。 4）接地 a、直接接地或通过一个低阻抗同地相连。 b、通过一个具有很小或几乎为零电阻（阻抗）的导线或其他导体与地连接。 5）软接地 通过足够的阻抗接地，把电流限制在人身安全的电平（通常为5mA）之下。软接地所需要的阻抗取决于靠近接地点的人员可能接触的电压电平。 6）直接接地 将金属体与大地进行导电性连接的一种接地方式。 7）间接接地 为使金属以外的物体进行静电接地，将其表面的全部或局部与接地的金属体紧密相接的一种接地方式。 8）静电放电接地装置 一个公共装置，在静电放电防护工作区内与该装置连接的无器件被接地。 9）接地参考平面 一个平的导电表面，其电位被用作为公共参考电位。 10）静电接地连接系统 带电体上的电荷向大地泄漏、消散的外界导出通道。 11）人体接地 通过使用导电垫、导电地面、导电鞋或其他各种接地用具使人体与大地保持通导状态的措施。 12）接地（电）极 埋入大地以便与大地良好接触的导体或几个导体的组合。 13）对地电压 带电体与大地之间的电位差（令大地电位为零）。 14）（静电）连接 将彼此间没有良好导电通路的物体导电性连接，使相互间大体上处于相同电位的措施。 15）搭接 a、使两个物体之间具有导电性的任何固定结合。这种结合可以是两个物体导电表面间的直接接触，也可以是加装在两个物体之间牢固的电气连接。 b、在电气工程中，将各金属部分连接在一起，使它们对直流电和低频交流电电流呈现低电阻电气接触的一种方法。 16）单点接地 每个电路或屏蔽体对地仅有一个连接点的接地形式。理想的情况是一个分系统只接在同一个接地点，这种方法可防止结构中流过返回电流。 17）搭接线条，片 a、一种用于搭接的金属编织线或金属条片。 b、当部件和结构之间不能用其他方法保持足够的电接触时，一种在它们之间提供必要导电性的金属编织线或金属条片。 18）泄漏电阻 物体在不带电的情况下，从被测点到接地连接系统间的等效电阻。 19）泄漏电流 指带电体上的电荷通过各种泄漏途径向大地泄漏的电流。 20）静电泄漏通道 带电区的静电荷通过带电体内部和表面而使之泄漏的途径。 21）杂散电流 任何不按指定的通路流动的电流，这些非指定的通路可以是大地、与大地连接的管线和其它金属物体或构筑物。电子设备制造防静电技术要求1、主题内容与适用范围本标准规定丁电子设备研制生产全过程中对静电放电危害的防护技术基本要求；静电敏感器件的采购、检测、贮存，运输、装联过程中防静电操作要求，对防静电工作区的管理以及人员教育培训等内容。本标准适用于电子设备研制、生产、维修及电子元器件的采购、贮运、检测中的静电防护。2 引用标准GB 2887-89计算站场地技术条件 GB4385-1995防静电胶底鞋、导电胶底鞋技术要求 GB12014-89防静电工作服 工业企业通信接地设计规范 GJB1210 接地、搭接和屏蔽设计的实施GJB1649-1993电子产品防静电放电控制大纲 3 术语31 静电 electrostatics 物体表面过剩或不足的静止电荷。 32 静电放电 electrostatic discharge(ESD) 静电电场的能量达到一定程度后，击穿其简介质而进行放电的现象 33 静电敏感度electrostatic susceptivity 元器件所能承受的静电放电电压值 34 静电敏感器static sensitivity device(SSD) 对静电放电敏癌的器件 注：静电敏感器件的敏感度分级参照GJB l649-93附录A 35 泄放 leakage 将静电荷安全传导到地 36 中和 neutralization 利用导性电荷使静电消失。 37静电导体electrostatic conductor 中华人民共和国电子工业部1994-0808批准 1994-12-01 实施 SJ /T 1053394 表面电阻值在1051010范围内的物体。 38 接地 ground g 电气连接到能提供或接受大量电荷的物体上(如大地、舰船或运载工具金属外壳等)。 39 防静电工作区 static safe area 由各种防静电设施、器件及明确的区域界限形成的工作场地。 4 基本要求 41静电防护的基本原则 a 抑制静电荷的积聚； b 迅速、安全、有效地消除已经产生的静电荷 4，2 防静电工作区场地 421 地面材料 4211 禁止直接使用木质地板或铺设毛、麻、化纤地毯及普通地板革。 4212 应该选用由静电导体材料构成的地面，如防静电活动地板或在普通地面上铺设防静电地垫，并有效接地 42，13 允许使用经特殊处理过的水磨石地面，如事先敷设地线网、渗碳或在地面喷涂抗静电剂等。 422 接地 4221 防静电系统必须有独立可靠的接地装置，接地电阻一般应小于10;，埋设与检测方法应符合 GJB1210的要求。 4222 防静电地线不得接在电源零线上，不得与防雷地线共用。 42。23 使用三相五线制供电，其大地线可以作为防静电地线(但零线、地线不得混接)。 4224 接地主干线截面积应不小于100mm2，支干线截面积应不小于6mm2设备和工作台的接地线应采用截面积不小于1.25mm2的多股敷塑导线，接地线颜色以黄绿色线为宜 4225 接地主干线的连接方式应采用钎焊 4226 防静电设备连接端子应确保接触可靠，易装拆，允许使用各种夹式连接铝，如锷鱼夹、插头座等 423天花板材料 天花板材料应选用抗静电型材料制品，一般情况下允许使用石膏板制品，禁止使用普通塑料制品。 424 墙壁面料 墙壁面料应使用抗静电型墙纸，一般情况下允许使用石膏涂料或石灰涂料墙面，禁止使用 普通墙纸及塑料墙纸。 425 湿度控制 4251 防静电工作区的环境相对湿度以不低于50为宜 4252 在不对产品造成有害影响前提下，允许使用增湿设备喷洒制剂或水，以增加环境湿度。 4253 计算机房的湿度应符合GB 2887中的有关规定，类似的机房也应符合此规定。 426 区域界限 防静电工作区应标明区域界限，并在明显处悬挂警示标志，警示标志应符合GJB 1649规定，工作区入口处应配置离子化空气风浴设备。 427 电荷源 在防静电工作区内禁止使用及接触易产生静电荷的电荷源.43 防静电设施 431 静电安全工作台 4311 静电安全工作台是防静电工作区的基本组成部分，它由工作台、防静电桌垫、腕带接头和接大地线等组成。 4312 防静电桌垫上应不少于两个腕带接头，一个供操作人员使用，另一个供技术人员，检验人员或其它人员使用。 4313 必要时，静电安全工作台上应配备离子风静电消除器。 4314 静电安全工作台上不允许堆放塑料盒(片)、橡皮、纸板、玻璃等易产生静电的杂物，图纸资料等应装入防静电文件袋内。 432 防静电腕带 直接接触静电敏感器件的人员均应戴防静电腕带，腕带应与人体皮肤有良好接触，腕带必须对人体无刺激、无过敏影响，腕带系统对地电阻值应在106108欧姆范围内 433 防静电容器 在电子设备，研制生产过程中，一切贮存、周转SSD的容器(元器件袋、转运箱、印制板架、元器件存放盒等)应具备静电防护性能不允许使用金属和普通塑料容器必要时，存放部件用的周转箱应接地 434 离子风静电消除器 消除绝缘材料表面的静电荷应使用离子风静电消除器 435 防静电工作服 4351 进入防静电工作区或接触SSD。的人员应穿防静电工作服，防静电工作服面料应符合GBl2014规定 4352 在相对湿度大于50的环境中，防静电工作服允许选用纯棉制品 436 防静电工作鞋 进入防静电工作区或接触SSD的人员应穿防静电工作鞋，防静电工作鞋应符合GB：4385 的有关规定一般情况下允许穿普通鞋，但应同时使用导电鞋束或脚跟带 437 防静电运输车 转运SSD或含有SSD的整、部件时，应采用有防静电性能的运输车。电子工厂防静电要求及注意事项1.每个接触电路板的工人要戴有绳静电手腕 2.拉长及拉上的管理人员要戴无绳静电手腕 3.每隔两个小时技术员要测试一次静电手腕的好坏 4.对于PCB板要用静电袋装 5.对于流动的车（装元件或PCB板）要用导电软橡胶接地6.每天拖地两次 7.对于测试为静电高的员工（静电手腕再好对他也没有作用）这是因为他的皮肤太于燥，可叫他去洗手，如果每次都是他的高，要叫拉上的管理人员给他换工位（特别是芯片，CD，VCD光头） 8.电批，电源，仪器要接地，特别是铬铁，如是936恒温铬铁要注意接地，因为本人到过好多厂，很多厂不接地（地线是假的），另外有的936铬铁里面没有接地，也就是说铬铁是假的，这时可测得电压70V以上，电批，电源一样的有这么高9.对于座在空调或电扇边的员工，他们的静电特别多，这是因为空调有风，水份珍发快，这时可要求调节工位与工位的距离 10，拉上最好有一块湿布拖在上面 11.员工工作台要用防静电的，并接地 12.冬天的静电大， 13.下雨的时候不一样。 14.晚上加斑的时候不一样15.车间门口要加块湿布让人踩 补充一些：1.进入车间的人员都必需穿防静电服和防静电帽子，鞋一般无金属部件。2.工人要按SOP操作，不要随意直接用手乱摸IC，端口等ESD敏感器件。3.防静电的地要时时保持良好。防静电工作区（EPA）装备及注意事项1、静电安全工作台：由工作台、防静电桌垫、腕带接头和接地线等组成。 2、防静电桌垫上应有两个以上的腕带接头，一个供操作人员用，一个供技术人员，检验人员用。 3、静电安全工作台上不允许堆放塑料盒、橡皮、纸板、玻璃等易产生静电的杂物、图纸资料应放入防静电文件袋内。 4、防静电腕带：直接接触静电敏感器件的人员必须带防静电腕带， 腕带与人体皮肤应有良好接触，腕带系统对地电阻值应1M。 5、防静电容器：生产场所的元件盛料袋、周转箱、PCB上下料架等应具备静电防护作用，不允许使用金属和普通容器，所有容器都必须接地。 6、防静电工作服：进入静电工作区的人员和接触SMD元器件的人员必须穿防静电工作服，特别是在相对湿度小于50%的干燥环境中（如冬季）.工作服面料应符合国家有关标准。 7、进入工作区的人员必须穿防静电工作鞋。穿普通鞋的人员应使用导电鞋束、防静电鞋套或脚跟带。 8、生产线上用的传送带和传动轴，应装有防静电接地的电刷和支杆。 9、对传送带表面可使用离子风静电消除器。 10、生产场所使用的组装夹具、检测夹具、焊接工具、各种仪器等，都应设良好的接地线。 11、生产场所入口处应安装防静电测试台，每一个进入生产现场的人员均应进行防静电测试，合格后方能进入现场。 静电控制可以参考以下资料： （1）控制静电生成环境： a. 湿度控制。在不致导致器材或产品腐蚀生锈或其它危害的前提下，尽量加大湿度； b. 温度控制。在可能条件下尽量降低温度，包括环境温度和物体接触温度； c. 尘埃控制。此为防止附着（吸附）带电的重要措施； d. 地板、桌椅面料和工作台垫应由防静电材料制成，并正确接地； e. 静电敏感产品的运送传递和存储及包装与拆包装应采取静电防护措施； f. 喷射、流动、运送、缠绕和分离速度应予以控制，在液体、粉体等材料的输送管道中使用缓和器。 （2）防止人体带电： a. 佩戴防静电腕带； b. 穿戴防静电服装、衣、帽； c. 穿戴防静电鞋袜、脚链； d. 佩戴防静电手套、指套； e. 严格禁止与工作无关的人体活动（例如做操、打闹、梳头发、吃东西等）； f. 进行离子风浴。 （3）工艺控制措施： a. 制定实施防静电操作程序； b. 使用防静电周转、运输盘、盒、箱及其它容器、小车； c. 使用防静电工具（烙铁、吸锡器等）； d. 采用防静电包装； e. 对有静电燃烧、爆炸可能性的液体材料设置必要的静置时间； f. 尽量减少物体间的接触压力、时间、面积（例如布匹、纸张、线材、薄膜材料、胶带等的运送、传递辊筒、卷筒、线轴和产品之间）并限制运行速度不可过快。 生产现场防静电操作规范: 1、所有元器件的操作都必须在静电安全工作台上进行，凡进入防静电工作区的元器件都必须按防静电要求来对待。 2、未采用防静电包装的SMD器件不得进入生产现场。 3、从静电防护容器中取出部件时，应该在静电安全工作台上进行，作为工作人员要遵守以下三点： (1)、必须穿好防静电工作服。 (2)、戴上防静电腕带，腕带与皮肤有良好的接触并可靠地接地。 (3)、接触贵重的SMD元器件时，最好戴上防静电指环或指套。 4、对没有防静电包装的元器件，应该在消除静电后再进入静电工作现场。 5、在重要的操作工位上要配备监视器，以随时检测腕带是否处于正常状态。 6、普通服装、图纸资料等不得接触元器件。 7、手拿敏感器件时，应避免接触其引线和接线片。 8、某些元器件要清洗时，不可使用塑料刷子，必须用防静电刷子清洗。 9、操作现场所有必须使用的不具备防静电功能的工具、夹具、设备仪器，都应放在防静电桌(台)垫上。 10、禁止重复使用器件包装管包装元器件。 11、在手工焊接时，要采用防静电低压烙铁。 12、应使用有接地线的低压直流电动起子等装联设备。 13、外来人员进入现场，未采取防静电措施，不得接触元器件。 14、生产现场的各种设备，必须采取防静电措施防静电台垫/胶皮采用底层为导电层的生产工艺使防静电台垫起到良好的防静电和导电效果，符合美国 MIL STD-1686C 、 MIL HDBK-263B 和 GJB1649-93 、 GJB3007-97 标准。产品规格 2.0mm*600mm*10m; 2.0mm*1000mm*10m; 2.0mm*1200mm*10m 性能参数 面层（静电耗散层）电阻 107 109 磨擦静电压100V 底层（导电层）电阻 103 105 磨擦静电位 50V磨耗率： 0.02g/cm2 静电电压衰减期 :5000-500V 1.9S 体积电阻 : 107-1010 CM 静电耗散时间： 105，把电压改为100V(见注1)施加电压为100V：如果(105Rx1012)，测量值则为结果。如果Rx105，测量值可看作为结果。注1：上述情况表示电阻取决施加的电压。如果电阻小于1x104。应考虑电极本身电阻对测试结果的影响。注2：地板和工作表面的电阻超出本标准的范围时，有必要采用较高的电压来测量电阻，但不适用于EPA的测量。注3：为确保测试的准确性，应采用极性电极测试。（直流源，不能用交流电压）注4：对某些材料来说，薄绝缘层的电介质有可能被击穿。在这种情况下不能采用这种测量方法，测试报告中应予以说明。为什么定了这样的测试程序呢？这是因为静电防护材料基本都是用不导电的高分子材料添加导电剂（导电材料）改性而成，这些高分子材料表现为非线性电阻特性，也就是说，当通过不同的电流或施加不同的电压时，就会有不同的电阻数值（或者说，电阻值不等于常数）。我们在测试高分子材料的电阻时，测得的电阻结果和使用的测试电压会发生关系，一般，会是这样的规律，对同一种材料的同一个测试点，V低，R高些，V换档到高位，R会低下来，随着材料分子结构的不同，这样的变化规律有快有慢，原因就是高分子材料会随着施加在上面的电压增高发生电子极化现象，电压越高这样的现象越明显，电子发生极化后，材料表现出的电阻就降低。所以，我们使用不同的测试电压，得到的电阻值就不一样，从我们平常检测的情况看，有的材料可以相差2个数量级，比如有的PVC材料，用10V测，可以达到10的九次方，如果用100V测，电阻值会出现10的7次方。在用更高的电压，500V测，数值就更低，到10的4、5次方。所以电阻测试时必须要用标准规定的电压，按照标准给定的测试程序进行检测。关于测试电压的使用，因为在国外很多地方，尤其是欧洲国家，他们日常使用的电压是110，120伏，所以IEC标准在制定测试电压时，更侧重考虑了静电问题对敏感器件的防护，按照现在最普遍使用的人体放电模型，侧重研究到100伏左右的放电电压。而我们国家的供电体系是220、380伏，尤其是很多动力用电都是380伏，顾及到我国实际情况，在我们修订行业标准SJ/T10694时，在测试电压的规定上，我们加了一个小的补充，那就是，当有安全性要求时，应材料使用者的要求，可以考虑使用500伏测试电压。国内很多合资、独资企业都使用国际电工委员会的标准 ，为了向国际标准靠拢，适应国际先进静电防护技术的要求，提高我们本国标准与国际标准的接轨程度，我国行业标准SJ/T10694-2006电子产品制造与应用系统防静电检测通用规范，等同采用了IEC61340-5-1中测试电压的规定，如果用户没有提出绝缘电阻安全性要求，我们进行电阻测试时就应该执行上述测试程序。
