上海欣泰建筑装饰设计有限公司 项 目：星光二期幕墙施工图审核
SHANGHAI KINGTECH ARCHITECTURAL CONSULTANT CO.,LTD 工程编号：KAF-SH-1301
编制日期：2013-01

杭州星光二期项目
幕墙施工图审核咨询报告(2013-01-21)

一、 项目概况
本项目地处杭州市滨江区钱塘江边，项目总用地面积26386㎡，为商业金融业用地。项目设计总建筑面积216862㎡，其中地上建筑面积120061㎡，以办公、商业用地为主，地下建筑面积96801㎡，为超市、车库和设备用房等。本项目是星光大道的二期项目，涵盖写字楼、娱乐中心、百货商场、精品超市等多种物业形态。项目由裙楼及塔楼组成，裙楼地上五层，地下三层；塔楼地面上共31层。

二、 审核依据
1、 上海欣泰建筑装饰设计有限公司（审核方）和浙江华联杭州湾创业有限公司（业主）签订的技术服务合同；
2、 上述合同规定的审核要求和审核的重点部位；
3、 现行各类国家和地方（杭州）的法规、规范、标准、规定等；
4、 业主的相关要求：本次审图是业主以工程质量和经济性控制为目的，以建筑方案、建筑师批注、结构图纸、相关法律法规及审图意见、幕墙常规理论为标准的内部深化审核。具体审核内容是对幕墙施工图与建筑方案的一致性、结构安全性、构造及经济合理性的控制，要求明确招标范围及内容，控制工程总量的范围，使各投标单位在同一公平公正的平台上合理竞争，同时避免或尽量减少中标单位在施工过程中的增补。在保证幕墙基本功能前提下优化方案，以便于加工安装、提高工程质量和进度、提升幕墙外观效果和使用的舒适性。

三、 审核意见
1、 总体意见
1) 整套图纸名称不应为“幕墙设计图纸”，而是“幕墙施工图”
2) 图纸应明确建筑方案图和建筑施工图单位名称
3) 图纸应有版本信息，包括版本号、修改日期和修改原因，并以云线圈出对应的修改内容
4) 本项目立面造型丰富而复杂，立面之间交接关系特别多，建筑几何形体变化多样，需设计单位投入足够的技术娴熟的设计师才能做好
5) 总立面图上，缺少很多分立面图纸，分立面图纸上，缺少横多节点，同时存在很多重复的图纸。本套图纸无法作为施工图采用，也无法作为招标的依据。
6) 幕墙设计单位需配合建筑师，给出复杂部位建筑形体的定位图纸
7) 建筑立面的分格、各类面板的颜色搭配、各种型材的截面外轮廓等需充分参考和考虑建筑师的方案设计
8) 幕墙和主体结构的连接和相对关系，需及时和充分反映最新结构图纸的设计信息
9) 幕墙的防雷、防火、与灯光工程的配合、与插窗机工程配合、与建筑安装工程（给排水等）需和相关专业确定界面划分并需及时和充分反映它们的设计信息
10) 缺少型材表，需详细列明本工程各种型材的详细信息，各种材料材质、表面处理需一一标注清楚，如不锈钢等级、金属板表面处理等，对招标和业主成本核算很重要
11) 各种玻璃需有编号
12) 分立面图上需提供对应的总立面位置示意，现在图框栏的这一档示意和分立面不一致
13) 需仔细核查全套图纸的出图比例，存在较多错误
14) 框架式幕墙系统，横梁后端和立柱不平齐、不符合设计意图，尤其在吊顶后贴脚线位置宜与建筑设计保持一致
15) 节点图上不建议采用图例表达，如采用就需要对重要材料或易引起误会的图例进行文字标注
16) 整套图纸节点缺少较多有关结构信息，请补充并和结构计算书保持一致
17) 重复的图纸需以其中一张表示，改变立面上索引号，图集中无需放置重复的图纸
18) 作为招标用图纸，材料品牌和规格不宜固定
19) 建议重要部位先做视觉样板
20) 同样的审核意见在第1张节点图上表达，其他相应的可能不再表达
21) 一层商业玻璃幕墙，需考虑商业项目招商情况

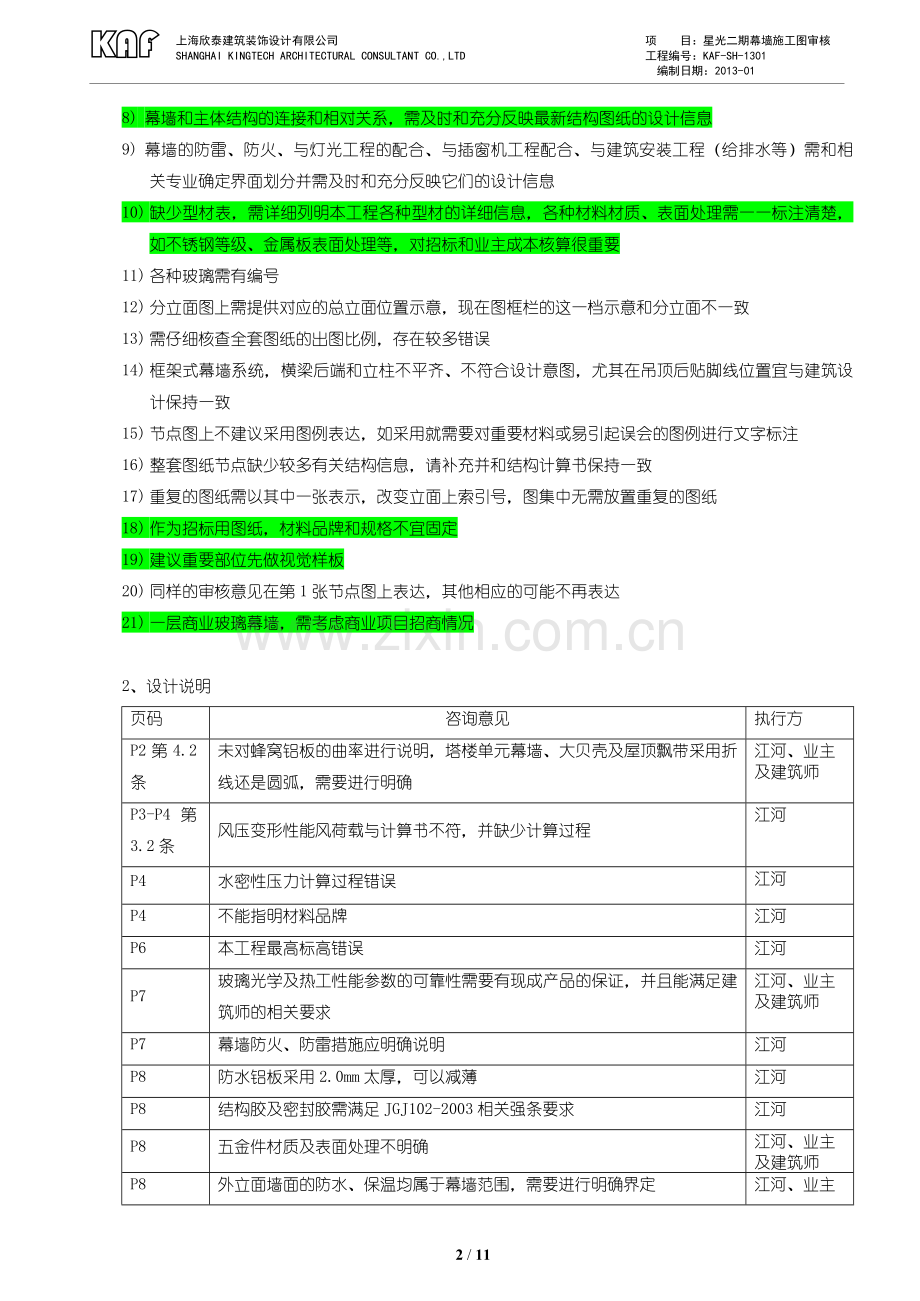

2、 设计说明
页码
咨询意见
执行方
P2第4.2条
未对蜂窝铝板的曲率进行说明，塔楼单元幕墙、大贝壳及屋顶飘带采用折线还是圆弧，需要进行明确
江河、业主及建筑师
P3-P4第3.2条
风压变形性能风荷载与计算书不符，并缺少计算过程
江河
P4
水密性压力计算过程错误
江河
P4
不能指明材料品牌
江河
P6
本工程最高标高错误
江河
P7
玻璃光学及热工性能参数的可靠性需要有现成产品的保证，并且能满足建筑师的相关要求
江河、业主及建筑师
P7
幕墙防火、防雷措施应明确说明
江河
P8
防水铝板采用2.0mm太厚，可以减薄
江河
P8
结构胶及密封胶需满足JGJ102-2003相关强条要求
江河
P8
五金件材质及表面处理不明确
江河、业主及建筑师
P8
外立面墙面的防水、保温均属于幕墙范围，需要进行明确界定
江河、业主

连接钢角码、螺栓等未说明；防噪音、钢铝接触防腐等未说明
江河

荷载、抗震、防雷、混凝土等规范编号需更新
江河

3、 图纸
图纸编号
咨询意见
执行方
平面图Q1-PM-01等
裙房位置平面图宜每层有大比例总平面图。如一层平面图，再索引合适的局部平面
江河
分立面图
分立面图纸的比例关系存在较多错误，请检查所有分立面图纸的出图比例
江河
S1-DY-01
1）缺少开窗位置的竖向剖面，2）缺少隔墙位置的节点（已有），3）应明确装饰条固定码件的位置，4）玻璃标注未明确low-e面的位置，5）6+1.14+6夹胶玻璃由于面积较大，请业主注意夹胶膜层数对将来变更的影响，6）采用双银low-e玻璃的依据？是否有热工计算，7）窗间位置玻璃，立面和节点不一致，8）窗间位置后铝板无需采用氟碳喷涂，也无必要采用3mm铝板，9）窗间位置为何采用中空玻璃，依据何在？建筑效果并非通过采用相同的玻璃来实现，请业主在招标时采用对应的商务措施，10）标注尺寸600mm和节点不一致,11）挡板玻璃需显示爪件数量和位置

S1-JD-01
1）单元系统公母料无导插设计，安装困难，2）大装饰条两端无封口板，也无保证装饰条上下一致的设计措施，3）装饰条安装小盖可以保留1个，较少将来落下的风险，同时增加美观，4）和结构胶接触位置的胶条因明确标注，5）结构胶宽度未标注，6）装饰条固定码件根部设计不合理，螺钉未有结构信息，7）装饰条码件出玻璃护边位置应给出详细的设计表达，8）玻璃副框组角材料不明，9）M8不锈钢螺栓的结构信息没有，10）装饰条根部胶条两边应分别设计，保持一边利于板块变位，11）灯光工程是否在幕墙承包范围？如不是应注明，并于设计说明中明确配合责任和方式，12）装饰条尺寸请参考建筑师意见，13）玻璃限位因标注，14）前部单元交界处需标注详细尺寸，15）图面布置不妥，可以放大以表达更多的设计信息，16）玻璃挡板横向尺寸和节点图不一致，17)开窗位置横、竖向明框宽度不一致，需于节点图上明确表达，17）由于型材开模和理论角度有差别，需要详图表达横梁和立柱的连接关系，18）标注尺寸620mm和立面不一致，19）组框螺钉需明确规格、长度、材质等

S1-JD-02
1）保温棉需明确详细的技术参数，2）保温棉需有固定钉，3)单元板块和主体结构的连接缺少较多信息，详见批注图纸，4）图面布置不妥，可以放大以表达更多的设计信息

S1-JD-03
1）预埋件规格尺寸需明确，其和结构的关系需明确，2）贴脚线铝板设计不妥，需咨询建筑师意见并和内装修协调，3）单元连接码件和转接件需详细标注，4)玻璃副框上下挂钩处间隙不应一样，请以大图表达此处的细节尺寸，5)防火胶需标注，6）需标注装饰条连接码件的详细尺寸和位置，并和结构计算书保持一致,7）单元分体横梁交界位置图纸需放大以表达跟详细的设计信息，单元板块的搭接关系请参照最新的上海规范进行设计

S1-JD-04,05
1）玻璃挡板横向尺寸和立面图不一致，2）玻璃挡板尺寸应充分考虑建筑师意见，3)玻璃挡板尺寸没有视窗位置玻璃大，为何胶膜需要更厚，4）玻璃挡板连接爪件需详细标注规格、材质、表面处理等，5）开窗位置需补充侧向剖面以表达和单元底横梁连接处的防水处理，6）侧边封板需增加厚度，7）中挺立柱如何和底横梁连接需表达,8）挡板位置高度应为2750mm

S1-DY-02
1）同S1-DY-01意见，2）面板图例不完整，铝合金百叶片需详细图例

S1-JD-06
1）铝合金百叶设计为专利产品、价格昂贵，是否有必要，请建筑师和业主考虑，2）防虫网需详细标注，3)百叶框一侧少密封胶，4）百叶框组角件需明确

S1-JD-07
1）百叶片需标明表面处理和间距,2）百叶位置对应室内部分需仔细对照建筑图和结构图

S1-JD-08
1）隔墙位置设计需明确隔板材料、表面处理、厚度等详细设计信息，2）隔板内材料应具备防火和隔音的属性、需标明克重

S1-JD-09
1）此图和S1-JD-04重复

S1-DY-03
1）同S1-DY-01意见，2）需增加凹面的侧向看面，3)悬挑位置是否有结构钢梁需表达,4)靠近凹面装饰条的起始位置应确定，5）圆弧收边位置在起底和到顶的部分需有特别放大的分立面图表达、并配备相应节点，6）索引S1-JD-02和节点图不一致，7）71.6m标高下面开窗位置有误，8）71.6m需增加索引和节点

S1-JD-09
1）此图和S1-JD-04重复，2）原建筑方案为侧边平齐设计理念，需尽量按此设计，也可作为对各家投标单位技术能力的考察内容之一

S1-JD-10
1）同S1-JD-01意见，

S1-JD-11
1）同S1-JD-03意见，2）大工字钢未见分立面的平剖面上有表达，请核对结构图，3）该位置单元内侧全部暴露在外，需封闭，4）大钢梁的封闭铝板和钢梁的连接方式不对，5）大钢梁如何穿出墙面未见设计

S1-JD-12
1）需提供对应与钢结构的连接位置图纸，2)单元板一侧固定，无法安装，结构不安全，3）该位置单元内侧全部暴露在外，需封闭，4）侧端缺少较多设计信息，5）侧端内侧防水板固定不妥，6）侧端封板需有内侧次结构支撑

S1-JD-13
1）同S1-JD-12意见，2）需提供该位置和主体结构连接的节点

S1-JD-14
1）同S1-JD-12意见，2)室内侧结构形式和立面不一致，请核对建筑图和结构图，3）大工字钢梁位置铝板分格和布置无设计，需配合建筑师意见进行修改，4）大工字钢梁是否在幕墙承包范围需明确，图纸表达为实线，需提供详细的设计信息

S1-JD-15
1）此图和S1-JD-04重复,2）原建筑方案为侧边平齐设计理念，需尽量按此设计，也可作为对各家投标单位技术能力的考察内容之一

S1-JD-16
1）此图和S1-JD-05重复,

S1-JD-17
1）此图和S1-JD-03重复,

S1-JD-18、19
1）无反索引号，位置不详

S1-DY-04
1)屋顶背部看面应为铝合金百叶，需表达，百叶需有节点，2）索引JD-22和立面竖向剖面不一致，这个位置是主楼大面系统和屋面钢结构支撑单元系统交界处，需特别设计，3）出屋面系统的外立面玻璃和支撑钢架所体现的建筑效果，需和建筑方案设计师充分讨论，4）剖面上最后3960mm尺寸应为变化尺寸，立面上可于标注最高点标高，5）屋顶幕墙上大型LOGO和幕墙的连接、位置关系需设计，业主和建筑师需提供相关设计基础资料

S1-JD-20
1）同S1-JD-02意见，2）幕墙和主体钢架（非幕墙承包范围）的连接处缺少较多设计信息

S1-JD-21
1）同S1-JD-20意见,2）单元板块内侧暴露在外，需设计，2）顶部猫道是否为幕墙范围需明确，需设计

S1-JD-22
1）同S1-JD-02意见，2）主体结构和立面图不一致，3）需提供出屋面上端的设计，3）上端保温棉上部的防水板无法施工，4）屋面上水汇聚于此，如何排除，5）此处设计不能简单copy标准位置图纸

S1-JD-23，28
1）塔楼单元起底位置，标高尺寸表达欠妥，底部无法收口，2）需增加横向节点才能清楚表达单元起底的做法，3）底部埋件为何与上部埋件不一致？4）室内背板为何与其他位置不一致

S1-DY-05
1) 同S1-JD-04意见， 2）需提供类似S1-DY-03上的设计节点，3）需补充各个最高点的标高，3）单元固定位置需于剖面图上表达，4）凹面顶部缺少节点

S1-JD-24
1）同S1-JD-02意见，2）屋面钢结构起底于楼板上，不对，需于主体结构设计沟通，3）单元后端仅一层封口铝板、无折边处理不妥，内部需设计二次防水

S1-JD-25
1）同S1-JD-20意见，图纸重复

S1-JD-26,27
1）同S1-JD-21意见，2）外侧凹面看面不详

S1-JD-29,30,31，32,33
1）参考S1-JD28意见，2）雨棚上拉索取消，需建筑师同意

S1-JD-34
1）反索引号不对，多余图纸

S1-JD-35
1)防雷均压环10mm钢筋不对，应为12mm以上，2）补充压顶、挑檐等处防雷节点

S1-JD-36,37
多余的图纸

S2-DY-01
1) 玻璃规格安装建筑师意见， 2）竖向剖面上需反映屋顶玻璃栏杆，一般情况下玻璃栏杆宜在幕墙范围内，需提供设计，3）室内扶手是否为幕墙范围？幕墙分格宜和扶手高度保持协调

S2-JD-01
1) 参考S1-JD-01意见，2）图纸两个图形重复，应放大其中一个以表达更多的设计信息，3）立面为圆弧，节点也需对应，不能简单以直面代替，4）横梁和立柱连接处需设置柔性垫片，5)立柱跨度为7m多，需检查结构计算，不应和其他跨度一样的立柱截面设计，7）连接件标错，8）需给出立柱、横梁交接处拼缝三维图，并表达内层打胶的情况

S2-JD-02
1)参考S2-JD-01和S1-JD-02意见,2)横向装饰板断口需表达

S2-JD-03
1)参考S1-JD-03和S2-JD-02意见，2）标高24.5m上下采用不同的立柱，应特别设计，这个节点不对，3）横梁后端和立柱不平齐、不符合设计意图

S2-JD-04
1）隔热胶条不宜作为传力构件，需加螺钉

S2-JD-05
11）同S2-JD-01意见,2)宜放大转角位置的设计细节，标准位置的图形多余

S2-JD-06
1）分格尺寸需于建筑图保持一致，2）收顶铝板尺寸100mm需减小，尽量与建筑设计意图保持一致，宜协调结构设计确定女儿墙的高度，4）收顶铝板后部设计不妥

S2-JD-07
1）于立面上的索引位置不对应，不能以文字说明替代图纸表达

S2-JD-08
1）立面上无此节点索引，不能以文字说明替代图纸表达

S2-JD-09
1）立面上无此节点索引，不能以文字说明替代图纸表达

S2-DY-02
1) 铝板包柱剖面尺寸不一致，2）需提供包柱底部竖向节点，3）框架幕墙和室外吊顶的收口于节点不一致，4）门玻璃和节点不一致

S2-JD-10
1）侧向是否有包柱，需提供节点，2）横梁和立柱尾部不齐平，不符合建筑意图

S2-JD-11，12
1)门玻璃和立面不一致，2）门头横梁需加大、加长，3）不建议采用无框门

S2-JD-13
1）节点局部需放大，同时需有竖向节点，铝板折边需“v”刻处理，2）缺少龙骨布置图，埋件太大、浪费

S2-JD-14
1）横梁和立柱尾部不齐平，2）框架幕墙起底方式不妥，室外批水需表达，室外地坪需正确表达，3）需和机构协调确定混凝土反口位置和尺寸

S2-JD-15
1）横梁和立柱尾部不齐平，2）收顶部位需于立面保持一致

S2-DY-03
1) 竖向和横向剖面不对应，于建筑平面图不对应，需咨询核对建筑图，2）该处有百叶，是否已取消？3）是否有必要采用双银low-e中空弯圆玻璃？，4）需标明完成面圆弧半径及其圆心位置，5）圆弧位置平面尺寸需调整到一致

S2-JD-16，17,18
1）索引位置不对，2）铝合金横梁、背板等是否弯圆需明确,3）参考SD2-JD-08意见

S2-DY-19
1）参考S2-JD-06意见

S3-DY-01
1) 玻璃规格安装建筑师意见， 2）需增加门位置水平剖面、需增加标准位置竖向剖面，竖向剖面索引位置有误，3）拉索幕墙侧边节点需设计，注意变形的影响，4）雨棚外挑尺寸不明，

S3-JD-01,2
1)拉索、索具、玻璃夹具等需明确材质规格和技术参数，2）起底玻璃槽宜采用不锈钢

S3-JD-04,07,05，06
雨棚的设计完全和建筑设计不一致，需重新设计
1）参考S3-JD-01意见,2）雨棚排水沟宜为双层构造，3）拉索穿过铝板处需设计，4）雨棚钢梁按照建筑图需包金属板，需明确表面处理，5）拉索和雨棚贯通处需于雨棚钢梁腹板上加肋，6）夹胶玻璃端部需保护，

S3-JD-08
1）雨棚根部需表达详细的结构信息

S3-JD-09,10
1）需核对门的位置，2）门玻璃在立面图、节点图相互矛盾

S3-JD-11,12,13
1）主入口门和门斗需提供更详细的设计，2)门斗钢架和拉索幕墙的交界关系需提供详细的设计，需充分考虑拉索幕墙变形对节点设计的影响

S3-DY-01
1) 玻璃规格安装建筑师意见， 2）需增加门位置水平剖面、需增加标准位置竖向剖面，竖向剖面索引位置有误，3）拉索幕墙侧边节点需设计，注意变形的影响，4）雨棚外挑尺寸不明，

S4-DY-01,02,03
1) 缺少一个方向剖面，2）上层装饰铝板系统采用蜂窝铝板还是单铝板需要对比其经济合理性和技术可行性后确定，大部分铝板需要双向弯弧，大部分铝板为不规则切边，3）“万向调节节点”描述过于文字化，需要补充更详细的技术细节，类似节点可以通过简单的方式实现

S4-JD-01
1）不能以直面节点替代弯弧面设计，这不是方案图纸，需要可以用于施工和报价的图纸

S5-DY-01，02，03
1) 横向剖面需反映其它层飘带投影，2）上缺少较多节点，3)面板材料按建筑师意见，4）增加一层横向剖面,5）洞口窗位置是否合适

S5-JD-01
1）不合理的设计，防水不利、材料浪费、施工麻烦，需重新设计

S5-JD-02
1）参考S5-JD-01意见，2）与立面不符合，重新设计

S5-JD-03,04，05
1）参考S5-JD-01意见，2）重复的图纸，3）陶土板槽口内的衬垫材料需明确

S5-JD-06，07
1）参考S5-JD-01意见，2)埋件可省略1个,3吊顶铝板龙骨偏大，3）铝板应标注表面处理

S5-JD-08
1）参考S5-JD-01意见，2）扶手构件不够精细，不锈钢等级需明确，3）屋顶钢构件暴露在外，而立面构架为铝合金

S5-JD-13,14,15
1)需检查后侧室内功能，2）百叶框螺钉不宜外露，3）30mm装饰条于立面上没有清晰表达，4）百叶位置胶缝处理应保持一致，5）防虫网需标注材质、规格

S5-JD-21
1）窗洞口金属框设计不妥，2）洞口窗支撑钢架太大，浪费，3)窗玻璃和立面不符合，4）开窗位置不妥，建筑师考虑

S5-DY-04
1）门形式按建筑师意见，重新设计，2)玻璃按建筑师意见，需同时考虑招商情况

S5-JD-26
1）陶土板和玻璃幕墙交界防水设计不周到，2)不宜采用自钻螺钉，3）立柱后侧需加保温棉

S5-JD-30
1)陶土板侧边封板太薄，此型材无法生产，2）门框设计不周，3）无需采用2mm不锈钢板1.2-1.5mm可行，材质需标明

S6-DY-01
1）缺少门位置水平剖面，2）玻璃需考虑建筑师意见，建议为超白玻璃基片，2）斜边的定位不明确，3）

S6-DY-01
1）大方钢管的采用破坏整体效果（通透性），2）所采用的大钢构件需明确是型钢材还是焊接构件，3）钢构件是否需要防火需明确，4）入口门厅位置的设计简单而粗糙、需充分和建筑师沟通后确定方案，5）右边有防火玻璃，需注意

S6-DY-02
1）门斗钢架不能落于楼板位置，2）门斗设计不符合建筑意图，3）门斗采用不锈钢包板，上部雨棚为铝板，不协调，整个门斗和雨棚应为一体

S6-JD-01,02,03
1)钢架间的连接需明确

S7-DY-01，02
1）参考一般意见，2）连桥伸缩缝位置需设计

S7-JD-01,02,03
1）参考一般意见

S7-JD-04,05
1）参考一般意见, 2)圆柱埋件设计为4个，需要安装和加工，3）横向构件宜设计为管状构件、以便于弯圆

S8-DY-01
1）参考一般意见，2）本工程的铝板缝设计宜保持一致，3）此处有防火玻璃和防火门，需和建筑师确认并修改，

S9-DY-01
1）1）参考一般意见，2）须有轴线位置，3）构件过于复杂，3）浪费，4）次规格玻璃不宜用于天棚，并需综合其他类似位置设置合适的玻璃，5）500mm收边太大，不美观，6）需按真实的批水设计

S10-DY-01
1）屋顶飘带需有一家单位完成，2）目前设计不可用

4、 结构计算
1) 所提及类似问题不一定全部列举，未提到的部位请自查；
2) 针对每一条应有相应回复；
3) 计算书缺项较多：拉索、雨棚、铝板、飘带、采光顶等；
4) 连接计算缺少较多；
5) 图纸上牵涉到结构的内容缺少：缺钢结构布置图，无法获得结构信息；转接件、焊缝规格未标示；
6) 部分铝型材有优化空间；
具体意见：
计算书页码或图纸编号
咨询意见
执行方
P10
横梁风荷载从属面积计算错误，装饰条体型系数取1.3偏小，风荷载折减公式错误
江河
S1-JD-01
装饰条自身及连接件未计算
江河
S1-JD-03
隐框横梁玻璃托板及连接未计算
江河
P23
点玻半钢化玻璃，应该取边缘强度，强度可能不够，需要重新校核
江河
S1-JD-04
点玻连接件未计算
江河
P26
立柱计算模型300mm有误，参考节点S1-JD-03
江河
P37
单元横梁及中横梁富余量较大，壁厚采用3mm较为浪费，可以减小到2.5mm
江河
P43
悬挑钢横梁未考虑荷载偏心、根部连接方式及计算未提供、单元挂件钢角码规格不详且未计算
江河
P46
连接计算中，螺丝螺栓均未考虑局部承压，单元挂件转轴处未计算
江河

单元幕墙槽式埋件及连接未计算
江河
P63
屋顶悬挑钢结构部位单元幕墙立柱模型，根据图纸顶部悬挑长度不一，还应取最不利的悬挑长度计算；图纸中立柱跨度标注不详
江河
P83
焊缝尺寸需要标注在图纸中
江河
LM-04
五层、六层4.8m层高单元幕墙未计算
江河
P95、P98
玻璃百叶应该取边缘强度，玻璃两端连接未算
江河
P106
连接构造不合理，且局部连接计算模型错误
江河
P112
风荷载体型系数应该考虑边角部位，荷载规范版本号及套用公式错误
江河
P127
双支点距离700mm需要根据结构图进行核实
江河
P129
弯矩及剪力发生在支座位置，应力需要组合并需要按照净截面特性
江河
S2-JD-03
立柱与主体连接件尺寸不详，且未计算；立柱套芯构造不合理且未计算；
江河
S2-JD-04
横梁与立柱连接未计算
江河
S7-JD-06
栏杆是否在幕墙范围内，如果是需要补充计算
江河、业主

大贝壳檐口部位负风压取值过小，且需要考虑正风压
江河
P160
蜂窝铝板应力应该取von miss 应力，估计超过10.5mpa
江河

蜂窝铝板连接未计算
江河
P163
屋面玻璃三层玻璃荷载分配有误，在集中活荷载作用下强度未计算；圆弧屋面玻璃是否有防滑落措施
江河
P166
大贝壳龙骨跨度及受力宽度信息无法从图纸中获得，无法判断计算过程及结果；（缺少钢结构布置图或是与主体钢结构之间的界面）
江河
P175、P191
点玻强度取值错误
江河
P184
点玻钢结构未考虑转角处一正一负风压的工况，且未计算钢结构连接
江河

计算书缺项：拉索、雨棚、铝板、飘带、采光顶；
江河

针对审图公司意见回复部分不明确或没有本质上的修改
江河

缺少预埋件计算，预埋件锚固长度应根据计算确定
江河

缺少幕墙节点系统热工计算书
江河

图纸中需明确陶土板的强度设计值
江河

中空玻璃面板之间结构胶宽度需要在图纸中明确
江河

四、 给业主的一些意见
5、 本工程招标无需投标单位做全套图纸，提出一些技术难点要求各家展示技术能力和对本工程的重视，1）侧边平齐开窗的设计，2）凹面的详细设计，3）。。。。。。。。
