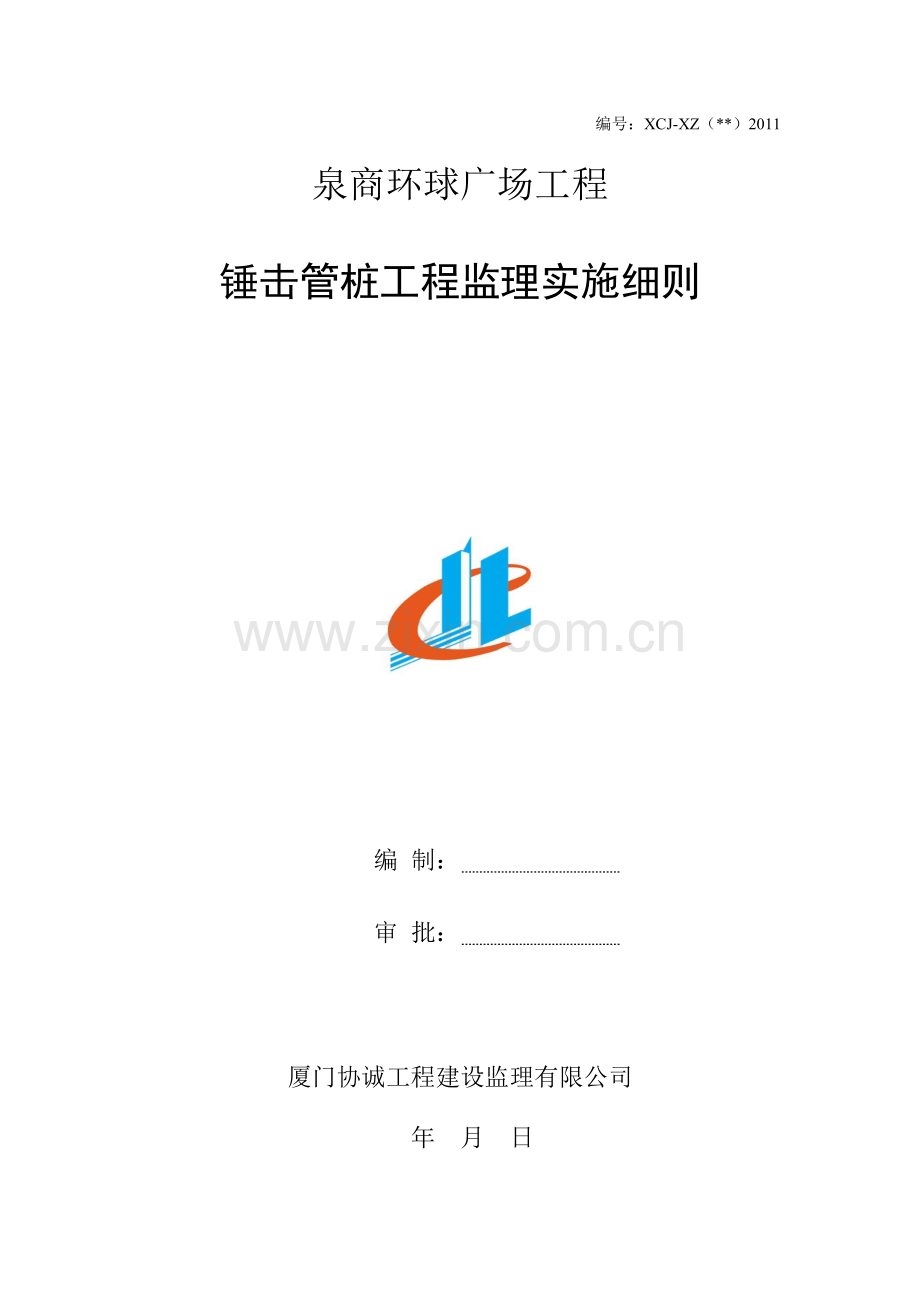

泉商环球广场锤击桩工程监理细则_secret.doc

编号：XCJ-XZ（**）2011

泉商环球广场工程

锤击管桩工程监理实施细则

编 制：
审 批：

厦门协诚工程建设监理有限公司
年 月 日

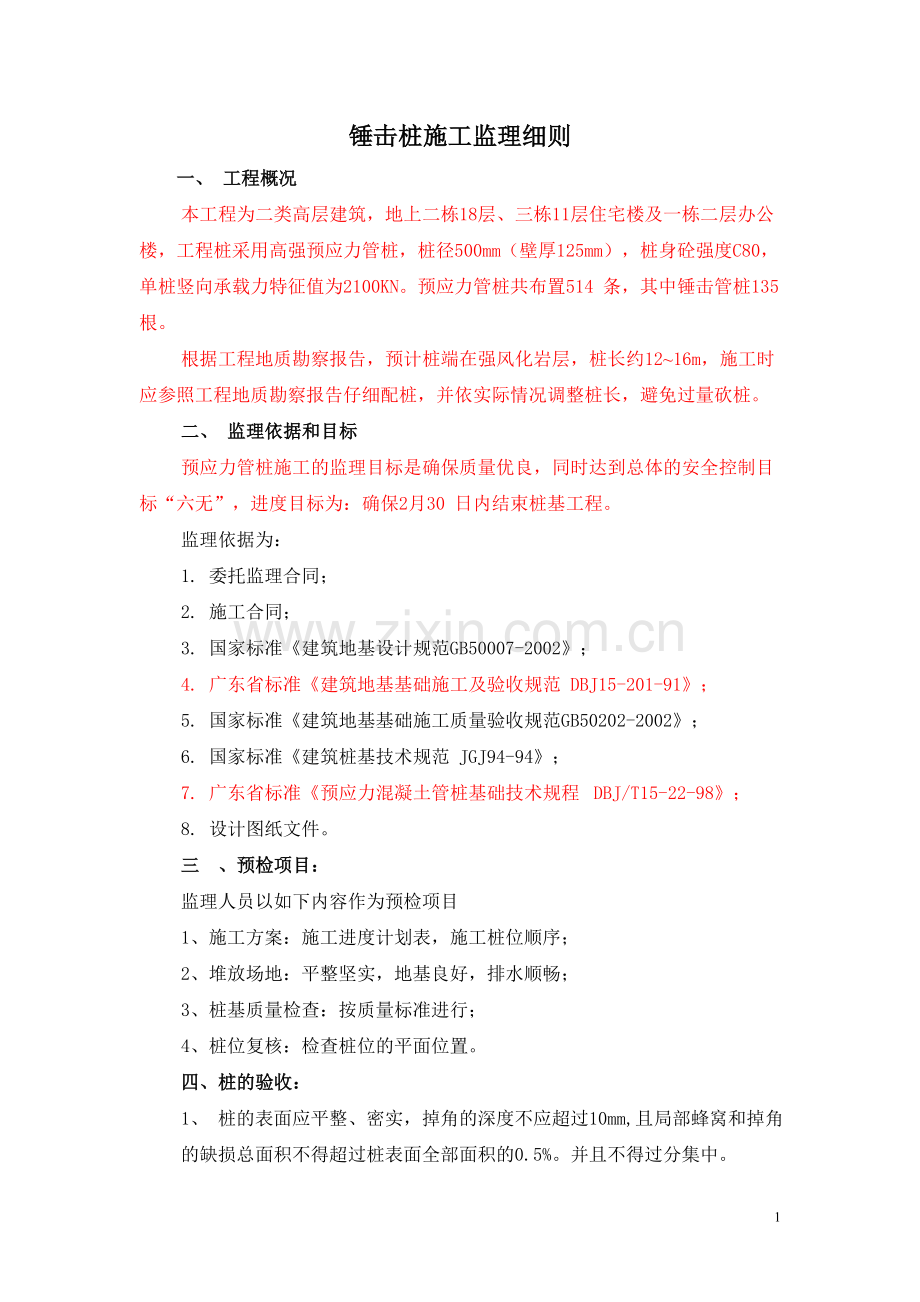

锤击桩施工监理细则
一、 工程概况
本工程为二类高层建筑，地上二栋18层、三栋11层住宅楼及一栋二层办公楼，工程桩采用高强预应力管桩，桩径500mm（壁厚125mm），桩身砼强度C80，单桩竖向承载力特征值为2100KN。预应力管桩共布置514 条，其中锤击管桩135根。
根据工程地质勘察报告，预计桩端在强风化岩层，桩长约12~16m，施工时应参照工程地质勘察报告仔细配桩，并依实际情况调整桩长，避免过量砍桩。
二、 监理依据和目标
预应力管桩施工的监理目标是确保质量优良，同时达到总体的安全控制目标“六无”，进度目标为：确保2月30 日内结束桩基工程。
监理依据为：
1. 委托监理合同；
2. 施工合同；
3. 国家标准《建筑地基设计规范GB50007-2002》；
4. 广东省标准《建筑地基基础施工及验收规范 DBJ15-201-91》；
5. 国家标准《建筑地基基础施工质量验收规范GB50202-2002》；
6. 国家标准《建筑桩基技术规范 JGJ94-94》；
7. 广东省标准《预应力混凝土管桩基础技术规程 DBJ/T15-22-98》；
8. 设计图纸文件。
三 、预检项目：
监理人员以如下内容作为预检项目
1、施工方案：施工进度计划表，施工桩位顺序；
2、堆放场地：平整坚实，地基良好，排水顺畅；
3、桩基质量检查：按质量标准进行；
4、桩位复核：检查桩位的平面位置。
四、桩的验收：
1、 桩的表面应平整、密实，掉角的深度不应超过10mm,且局部蜂窝和掉角的缺损总面积不得超过桩表面全部面积的0.5%。并且不得过分集中。
2、 由于收缩产生的裂缝深度不得大于20mm，宽度不得大于0.25mm，横向裂缝长度不得超过边长的一半。
3 、桩顶和桩尖处不得有蜂窝、麻面、裂缝和掉角。
4、管桩检查时，应参照《地基与基础工程施工和验收规范》做好记录，桩上应注明编号、制作日期和吊点位置。
5 、在现场验收运来的管桩观感时，应附出厂合格证、并做入场登记。
五、监理控制要点
质量控制是工程桩监理的重要环节，为使工程桩能保质、保量达到设计的要求，必须从进桩、打桩、接桩、收锤等打桩全过程对工程质量进行严格监控。本工程桩施工过程的质量控制分为事前、事中、事后三个阶段进行控制。
（一）事前控制要点与方法：
1) 工程开工前,要求施工单位明确现场技术管理人员架构，包括项目负责人、施工防火负责人、质安员、材料员等，开工前检查主要技术负责人是否到位，对个别不称职人员，工程监理项目部有权提出撤换。
2) 要求施工单位接到施工图纸及地质资料后，必须指定专人组织现场有关施工人员熟悉图纸，领会设计意图，深入钻研地质、水文资料，明确质量和安全要求，并由工程监理牵头组织有关单位进行图纸会审，将有关问题及处理方法以会审纪要形式详细记录，连同施工图纸等作为施工依据，并列入工程档案。
3) 施工单位应根据施工现场的特点及地质情况，编写好施工方案，施工方案应包括：工程概况、施工平面布置、开工完工日期、桩型桩数、质量安全技术措施、机具设备和劳动力安排。监理应对方案进行认真审查、修改。
4) 现场定位轴线及放出的桩中心线，要经施工单位自检合格，并经监理复核认可后方能进入下一道工序施工。
5) 预应力管桩及桩尖必须有厂商出具的合格证和具体数量，报监理认可后方可进场使用。
6) 施工前，施工单位应将有关设计意图、施工技术要点和注意事项、地质情况等向操作人员作技术交底，并根据地质报告做好配桩工作，报监理公司审核。
（二）事中控制
1.质量控制方面：
1) 要求施工单位先测设准确的轴线控制网，然后再测设各桩中心位置，打入红色竹签或钢筋头作为以后压桩时的标记。
2) 打桩前要进行试打，试打前监理先检查打桩机的机型、锤重、落锤高度是否满足规范要求，试打后，根据试打结果由设计、监理、业主、施工、质量监督等单位一起确定收锤标准，作为打桩的收锤控制依据。
3）管桩的施打应符合下列规定
①第一节管桩起吊就位插入地面时的垂直度偏差不得大于0.5%，并宜用长条水准尺或其他测量仪器校正；必要时，拔出重插。
②管桩施打过程式中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜率超过0.8%时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩架等到强行回扳的方法纠偏。
③打桩时每根桩要一次性连续打到底，尽量减少中间休息时间，且尽可能避免在接近设计深度时进行接桩。
④打桩时要进行旁站，施工方要有专职记录员及时准确地填写管桩施工记录表，并经监理人员验证签名后方可作为有效施工记录。
4) 接桩采用焊接连接，接桩应满足以下规定：
① 管桩接长时，宜在桩头高出地面0.5m至1m处进行。
② 接桩时，上下节桩段应保持顺直，错位偏差不宜大于2mm。
③ 对接前，应清理干净接驳面和坡口，上下节桩之间的间隙应用铁片焊
实焊牢。
④ 焊接时，先对称点焊4~6点，再由两个焊工对称施焊；焊接层数不得少
于二层，内层焊必须清理干净后方能施焊一层；焊接应饱满连续，无气孔，无焊瘤，无裂缝。
⑤ 焊接后自然冷却时间不得少于5分钟；严禁用水冷却或焊好即打。
5) 打同一根桩，各工序应连续，并做好记录，遇到下列情况应暂停打桩，并及时报监理人员，监理应组织各有关单位研究处理：
①贯入度突变。
②桩头砼剥落、破碎。
③桩身突然倾斜、跑位。
④地面明显隆起、邻桩上浮或位移过大。
⑤桩身回弹曲线不规则。
6）打桩的最后贯入度应在下列条件下测量：
① 桩头完好无损；
② 柴油锤跳动正常；
③ 桩锤、桩帽、送桩器及桩身中心线重合；
④ 打桩结束前立即测定。
7）测量最后贯入度时，用收锤回弹曲线纸先测绘出管桩的回弹曲线，再从回弹曲线上量出贯入度。测绘结果应附在同一桩号的管桩施工记录表上。
8）桩打好后桩头高出地面的部分应小心保护，严禁施工机械碰撞或将桩头用作拉锚点；送桩遗留的孔洞，应立即回填或做好覆盖。
9）截桩头应采用锯桩器截割，严禁采用大锤横向敲击截桩或强行扳拉截桩。
2.进度控制方面
1)每周进行协调会议，检查周计划完成情况，布置下周计划，对施工现场需要协调事宜发出指令，会议后以“会议纪要”形式发至各有关单位。
2)分析影响本工程桩进度的关键环节，及时督促承包单位对关键环节采取有效措施，确保在计划工期内顺利完成工程。
3)保证工程桩施工进度的措施和手段：
①材料进场及堆放都要有计划地进行，不允许发生停机待料的情况。
②桩机应定期检修，确保正常运作。
3.安全监控方面
预应力管桩施工以机械作业为主，机械运作配合要求严格，一定要采取严密的安全防护措施，以避免施工过程中出现伤亡事故。
1)工地现场人员必须配戴安全帽，无关人员严禁进入施工现场，桩机在施工前必须检查运作是否正常，报监理确认完好后方准使用，机械设备不准超负荷作业，操作人员必须持证上岗，严禁无证操作机械。
2)注意施工中的用电安全，电线电缆应架空设置，所有施工用电设施都必须符合有关规范、规定的要求和安全用电原则。
3)打桩的各个步骤都必须按规范进行，工人要进行三级安全教育，设置工地质安员，监督整个施工过程中的安全，并随时检查施工现场情况，排除安全隐患。
4)监理人员应经常核查施工单位在打桩作业时是否切实落实了各项安全操作规程。
5) 施工单位应配合监理人员工作，从工程桩施工开始，做好工程文明各环节工作。
(三) 事后控制
1、桩基验收（PHC管桩施工后的检查验收）
     PHC管桩在施压完成后，必须由具有资质的检测单位对桩的完好情况以及单桩承载力进行检测。由于边桩无法做静载试验，因此，采用大应变和小应变相结合的办法来检测边桩的单桩承载力和桩身的完整性。
⑴、控制标准
根据试打桩的收锤标准来控制打桩。
⑵、质量检查
管桩基础的工程桩成桩质量检查包括桩身垂直度、桩顶标高、桩身质量，并应符合下列规定：
① 桩身垂直度允许偏差为1%。
② 桩顶标高允许偏差为±50mm。
⑶ 、工程验收
管桩基础工程验收程序应符合下列规定：
① 当桩顶设计标高与施工现场标高基本一致时，可待全部管桩施打完毕后一次性验收。
② 当桩顶设计标高低于施工现场标高需要送桩时，在送桩前应进行质量评定；待全部管桩施打完毕并开挖到设计标高后，再进行竣工验收，绘制打桩工程竣工图。
2、 桩基验收应包括下列资料：
① 工程地质勘察报告、桩基施工图、图纸会审纪录、设计变更及材料代用通知单等；
② 经审定的施工方案及执行中的变更情况；
③ 桩位测量放线图，包括放线复核签证单；
④ 成桩质量检查报告；
⑤ 单桩承载力检测报告；
⑥ 管桩出厂合格证及管桩技术性能资料（产品说明书）；
⑦ 打桩施工记录汇总，包括桩位编号图
⑧ 成桩质量检查报告；
⑨ 质量事故处理资料；
⑩ 桩竣工平面图及桩顶标高图。
