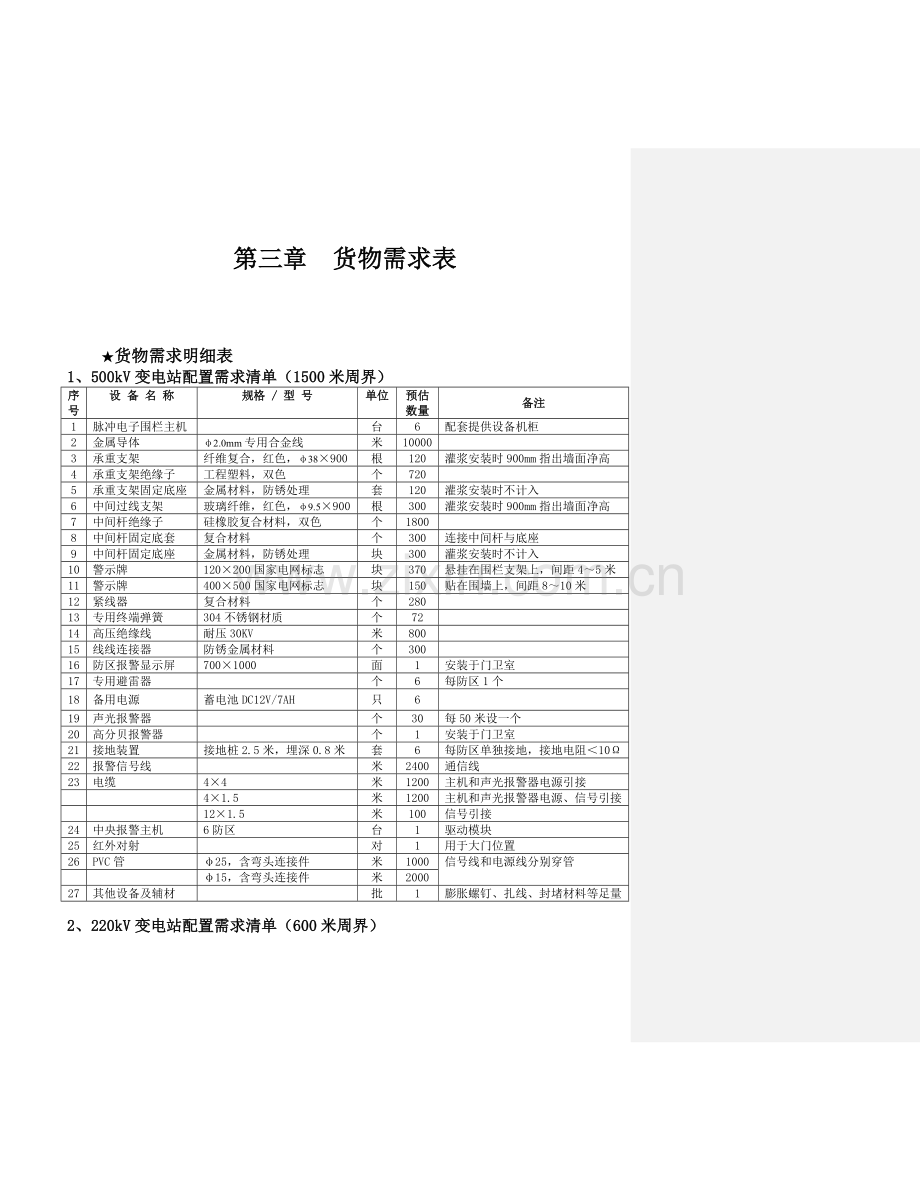

第三章 货物需求表
★货物需求明细表
1、500kV变电站配置需求清单（1500米周界）
序号
设 备 名 称
规格 / 型 号
单位
预估数量
备注
1
脉冲电子围栏主机

台
6
配套提供设备机柜
2
金属导体
φ2.0mm专用合金线
米
10000

3
承重支架
纤维复合，红色，φ38×900
根
120
灌浆安装时900mm指出墙面净高
4
承重支架绝缘子
工程塑料，双色
个
720

5
承重支架固定底座
金属材料，防锈处理
套
120
灌浆安装时不计入
6
中间过线支架
玻璃纤维，红色，φ9.5×900
根
300
灌浆安装时900mm指出墙面净高
7
中间杆绝缘子
硅橡胶复合材料，双色
个
1800

8
中间杆固定底套
复合材料
个
300
连接中间杆与底座
9
中间杆固定底座
金属材料，防锈处理
块
300
灌浆安装时不计入
10
警示牌
120×200国家电网标志
块
370
悬挂在围栏支架上，间距4～5米
11
警示牌
400×500国家电网标志
块
150
贴在围墙上，间距8～10米
12
紧线器
复合材料
个
280

13
专用终端弹簧
304不锈钢材质
个
72

14
高压绝缘线
耐压30KV
米
800

15
线线连接器
防锈金属材料
个
300

16
防区报警显示屏
700×1000
面
1
安装于门卫室
17
专用避雷器

个
6
每防区1个
18
备用电源
蓄电池DC12V/7AH
只
6

19
声光报警器

个
30
每50米设一个
20
高分贝报警器

个
1
安装于门卫室
21
接地装置
接地桩2.5米，埋深0.8米
套
6
每防区单独接地，接地电阻＜10Ω
22
报警信号线

米
2400
通信线
23
电缆
4×4
米
1200
主机和声光报警器电源引接

4×1.5
米
1200
主机和声光报警器电源、信号引接

12×1.5
米
100
信号引接
24
中央报警主机
6防区
台
1
驱动模块
25
红外对射

对
1
用于大门位置
26
PVC管
φ25，含弯头连接件
米
1000
信号线和电源线分别穿管

φ15，含弯头连接件
米
2000
27
其他设备及辅材

批
1
膨胀螺钉、扎线、封堵材料等足量

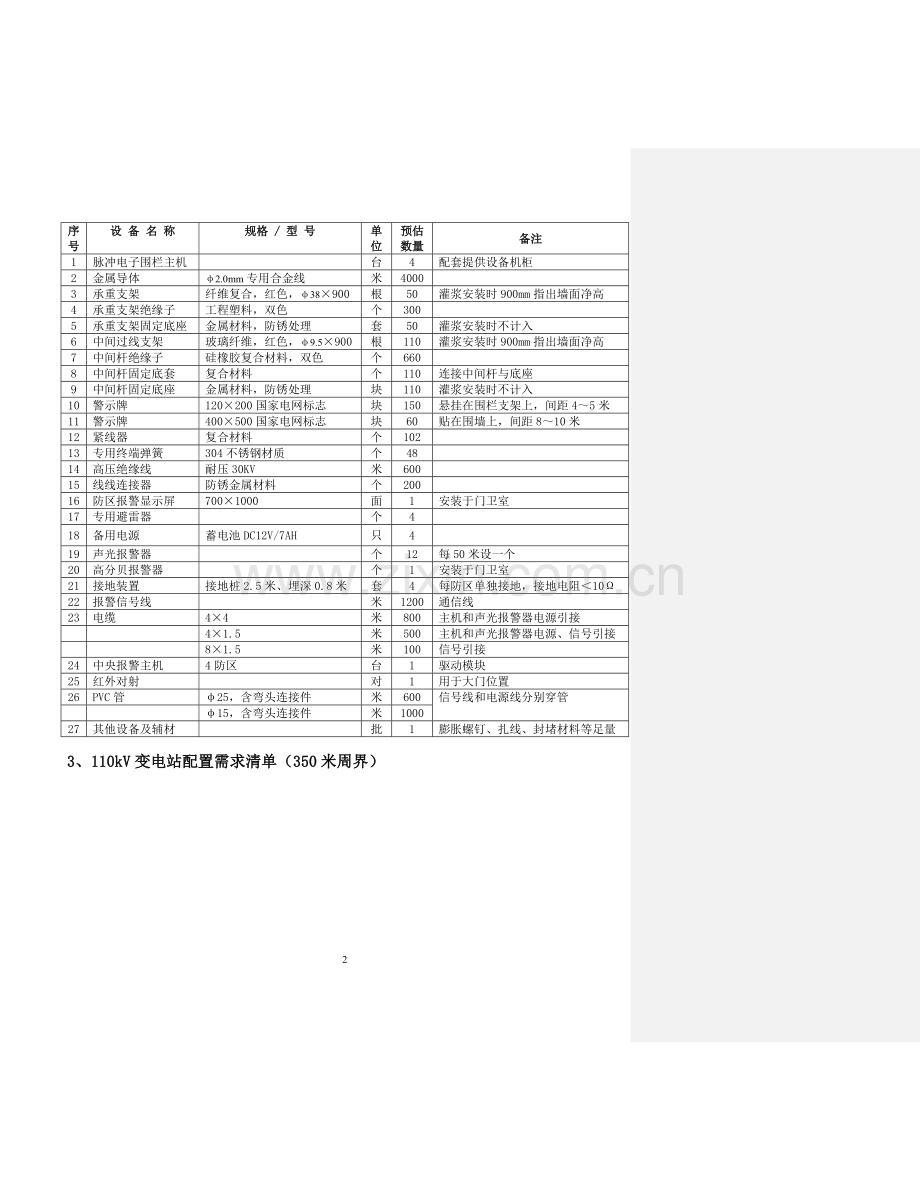

2、220kV变电站配置需求清单（600米周界）
序号
设 备 名 称
规格 / 型 号
单位
预估数量
备注
1
脉冲电子围栏主机

台
4
配套提供设备机柜
2
金属导体
φ2.0mm专用合金线
米
4000

3
承重支架
纤维复合，红色，φ38×900
根
50
灌浆安装时900mm指出墙面净高
4
承重支架绝缘子
工程塑料，双色
个
300

5
承重支架固定底座
金属材料，防锈处理
套
50
灌浆安装时不计入
6
中间过线支架
玻璃纤维，红色，φ9.5×900
根
110
灌浆安装时900mm指出墙面净高
7
中间杆绝缘子
硅橡胶复合材料，双色
个
660

8
中间杆固定底套
复合材料
个
110
连接中间杆与底座
9
中间杆固定底座
金属材料，防锈处理
块
110
灌浆安装时不计入
10
警示牌
120×200国家电网标志
块
150
悬挂在围栏支架上，间距4～5米
11
警示牌
400×500国家电网标志
块
60
贴在围墙上，间距8～10米
12
紧线器
复合材料
个
102

13
专用终端弹簧
304不锈钢材质
个
48

14
高压绝缘线
耐压30KV
米
600

15
线线连接器
防锈金属材料
个
200

16
防区报警显示屏
700×1000
面
1
安装于门卫室
17
专用避雷器

个
4

18
备用电源
蓄电池DC12V/7AH
只
4

19
声光报警器

个
12
每50米设一个
20
高分贝报警器

个
1
安装于门卫室
21
接地装置
接地桩2.5米、埋深0.8米
套
4
每防区单独接地，接地电阻＜10Ω
22
报警信号线

米
1200
通信线
23
电缆
4×4
米
800
主机和声光报警器电源引接

4×1.5
米
500
主机和声光报警器电源、信号引接

8×1.5
米
100
信号引接
24
中央报警主机
4防区
台
1
驱动模块
25
红外对射

对
1
用于大门位置
26
PVC管
φ25，含弯头连接件
米
600
信号线和电源线分别穿管

φ15，含弯头连接件
米
1000
27
其他设备及辅材

批
1
膨胀螺钉、扎线、封堵材料等足量

3、110kV变电站配置需求清单（350米周界）
序号
设 备 名 称
规格 / 型 号
单位
预估数量
备注
1
脉冲电子围栏主机

台
2
配套提供设备机柜
2
金属导体
φ2.0mm专用合金线
米
2300

3
承重支架
纤维复合，红色，φ38×900
根
30
灌浆安装时900mm指出墙面净高
4
承重支架绝缘子
工程塑料，双色
个
180

5
承重支架固定底座
金属材料，防锈处理
套
30
灌浆安装时不计入
6
中间过线支架
玻璃纤维，红色，φ9.5×900
根
60
灌浆安装时900mm指出墙面净高
7
中间杆绝缘子
硅橡胶复合材料，双色
个
360

8
中间杆固定底套
复合材料
个
60
连接中间杆与底座
9
中间杆固定底座
金属材料，防锈处理
块
60
灌浆安装时不计入
10
警示牌
120×200国家电网标志
块
90
悬挂在围栏支架上，间距4～5米
11
警示牌
400×500国家电网标志
块
35
用于贴在围墙上，间距8～10米
12
紧线器
复合材料
个
66

13
专用终端弹簧
304不锈钢材质
个
24

14
高压绝缘线
耐压30KV
米
400

15
线线连接器
防锈金属材料
个
200

16
防区报警显示屏
700×1000
面
1
安装于门卫室
17
专用避雷器

个
2

18
备用电源
蓄电池DC12V/7AH
只
2

19
声光报警器

个
8
每50米设一个
20
高分贝报警器

个
1
安装于门卫室
21
接地装置
接地桩2.5米、埋深0.8米
套
2
每防区单独接地，接地电阻＜10Ω
22
报警信号线

米
600
通信线
23
电缆
4×4
米
400
主机和声光报警器电源引接

4×1.5
米
350
主机和声光报警器电源、信号引接
24
中央报警主机
2防区
台
1
驱动模块
25
红外对射

对
1
用于大门位置
26
PVC管
φ25，含弯头连接件
米
150
信号线和电源线分别穿管

φ15，含弯头连接件
米
400
27
其他设备及辅材

批
1
膨胀螺钉、扎线、封堵材料等足量
4、35kV变电站配置需求清单（150米周界）
序号
设 备 名 称
规格 / 型 号
单位
预估数量
备注
1
脉冲电子围栏主机

台
1
配套提供设备机柜
2
金属导体
φ2.0mm专用合金线
米
1000

3
承重支架
纤维复合，红色，φ38×900
根
25
灌浆安装时900mm指出墙面净高
4
承重支架绝缘子
工程塑料，双色
个
150

5
承重支架固定底座
金属材料，防锈处理
套
25
灌浆安装时不计入
6
中间过线支架
玻璃纤维，红色，φ9.5×900
根
25
灌浆安装时900mm指出墙面净高
7
中间杆绝缘子
硅橡胶复合材料，双色
个
150

8
中间杆固定底套
复合材料
个
25
连接中间杆与底座
9
中间杆固定底座
金属材料，防锈处理
块
25
灌浆安装时不计入
10
警示牌
120×200国家电网标志
块
37
悬挂在围栏支架上，间距4～5米
11
警示牌
400×500国家电网标志
块
15
用于贴在围墙上，间距8～10米
12
紧线器
复合材料
个
30

13
专用终端弹簧
304不锈钢材质
个
12

14
高压绝缘线
耐压30KV
米
200

15
线线连接器
防锈金属材料
个
100

16
防区报警显示屏
700×1000
面
1
安装于门卫室
17
专用避雷器

个
1
每防区1个
18
备用电源
蓄电池DC12V/7AH
只
1

19
声光报警器

个
4
每50米设一个
20
高分贝报警器

个
1
安装于门卫室
21
接地套件
接地桩2.5米、埋深0.8米
套
1
每防区单独接地，接地电阻＜10Ω
22
报警信号线

米
300
通信线
23
电缆
4×4
米
200
主机和声光报警器电源引接

4×1.5
米
150
主机和声光报警器电源、信号引接
24
中央报警主机
1防区
台
1
驱动模块
25
红外对射

对
1
用于大门位置
26
PVC管
φ25，含弯头连接件
米
100
信号线和电源线分别穿管

φ15，含弯头连接件
米
150
27
其他设备及辅材

批
1
膨胀螺钉、扎线、封堵材料等足量
注：1、上述材料报价要求含安装费用，配置的数量增加或减少以单价计算。
2、交货时间：签订供货合同后30天。
3、交货地点：买方指定的四川境内工程项目站。
第四章 技术规范

变电站工程框架招标设备

电子围栏

技术条件书

四川省电力公司
2011年9月
6

目 录
一、总则
二、工程条件
三、配置要求
四、技术要求
注：★标示条款为否决条款。

四川省电力公司集中招标采购招标文件

一、总则
1.适用范围
本技术规范书适用于四川省电力公司变电站（含开关站）脉冲电子围栏系统。
★2.产品检测报告
投标产品（主机等）应通过公安部级或国家级的安全防范报警系统质检测试中心检测，投标方提供其型式检验报告。
3.卖方需仔细阅读包括本技术规范书在内的招标文件中的所有条款。卖方提供货物的技术规范应符合招标文件所规定的要求。卖方在投标文件中应对本技术规范书的条文逐一进行应答,如卖方提供产品设备与本技术规范书的要求产生技术、配置方面的差异应列技术差异表并作出说明。
4. 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
5.投标方应对其投标系统的组成结构、工作原理、运行方式、功能和性能以图文方式作详细介绍，主要设备应提供原厂技术参数和技术说明书。
6.本技术规范书提出的设备配置、数量、技术参数针对具体变电站会有所变化，最终以签定的技术协议为准。
7.投标方保证提供的设备均为全新的、质检合格的产品。若提供低于本技术规范书要求或伪劣产品，一经查实，将取消其在四川省电力公司的投标资格并进行索赔。
8.工作范围
1) 投标方的工作范围
a) 按招标文件要求提供设备。
b）有义务配合电力设计单位完成该项目的施工图设计，提供设计单位因施工图设计所需要的产品技术资料，包括设备外形图、安装图、接线图、技术说明书、安装说明书等，图纸应提供AUTOCAD格式电子文件。
c）负责系统的安装调试。
d)提供通信控制协议文本，并配合完成接入监控主站端的调试。
2) 招标方的工作范围
a)根据投标方的需要提供本工程建设所必须的工程设计条件、图纸（必须提供《变电站土建总平面布置图》）、资料。
b)对投标方提供的产品技术资料的确认。
c)负责提供对本技术规范书的解释。
二.工程条件
1.安装地点：室内/室外
电子围栏布置在变电站围墙上，110kV及以下变电站电子围栏脉冲主机安装在保安室内。220kV及以上变电站如受防区设置限制需安装在室外，电子围栏脉冲主机应安装在围墙内侧，放于不锈防雨箱中并满足防潮散热要求，具备控制切换功能的脉冲主机控制键盘放于保安室内。
2.电子围栏范围及对象
脉冲电子围栏系统监视范围包括整个变电站，要求无死区，无遮挡。范围如下：变电站围墙四周，变电站大门上方等。
3．外部环境条件
3.1海拔高度 5000m
3.2极端最高气温 50℃
3.3极端最低气温 -20℃
3.4最高月平均相对湿度 95%
3.5 50年一遇离地10m高10分钟平均最大风速 26m/s

三．配置要求
1.脉冲电子围栏主机系统功能配置
1.1 系统功能
1.1.1能够感知并产生高压脉冲对攀爬入侵行为作出反击，对入侵企图者产生威慑和阻挡作用。可按需要在单防区或多防区直接布防、撤防。
1.1.2具有自检、报警记录与储存功能，能提供调节报警电压、报警延时参数选择。在高压工作模式时，应能使前端每根金属导体上具有5kV-10kV的脉冲电压。
1.1.3可显示当前工作输出电压及各防区预警状态和报警状态。能检测并响应前端金属导体的短路、断路、接地，以及主机开盖状态发出报警信号，应能分辨出入侵报警和故障报警。当发生报警时，报警信号输出接口（干接点、串行通信接口形式）足够，能现场联动相关设备，实现启动现场警笛（或喇叭）、联动摄像机预置位，启动相关设备(如灯光)等。
1.1.4经通信接口接入变电站自动化系统，实现远方的集中控制、电压调整/状态显示、报警上传等功能，通过软件可记录、存储、打印前端围栏工作数据。
2. 操作报警
2.1放置在保安室的脉冲主机控制键盘，具备防区及及各防区电压显示，可控制电子脉冲围栏主机，包括撤防、布防，调整前端电子围栏电压高低，调整报警响应时间。
2.2具备密码权限功能，要求报警主机应该明确指出。
控制键盘具备汉字显示功能。
2.3电子围栏脉冲主机有标准485通讯接口（通讯距离不小于1200米），电子围栏脉冲主机具备地址码功能,脉冲主机具备总线制信号中继放大功能，利于节约线材及系统简洁。
2.4 12V电源适配器输出满足防区围墙每隔50m设置一个警示灯的要求。

四．技术要求
脉冲电子围栏系统的产品，必须能在环境、抗干扰等方面满足在变电站中强电磁场干扰环境下使用的要求。系统日常运行安全可靠，维护检查简捷，不受天气、植物、小动物等因素的影响，误报率低，系统故障时能自动报警。系统内任一组件发生故障，均不应影响其它子系统部分的工作，也不会使环境恶化降低设备其它性能或缩短设备寿命。
1.主机系统技术要求
1.1主机技术要求
1.1.1六线制主机,双脉冲技术Daul Pulse(每根线都有高压脉冲电压）。具有高压或低压两种工作模式，高压在5kV—10 kV之间，低压在1kV以下，用户可实现自由切换。
1.1.2脉冲主机控制键盘能够显示各防区实际运行的电压值，可通过键盘设置主机参数，实现远端操控防区开关闭、输出电压调整、报警响应时间调节，脉冲频率调整等功能。要求输出电压连续可调，报警持续时间10s—8min可调，报警延时时间2s--60s可调。
1.1.3电子围栏控制可用权限密码登陆。
1.1.4智能蓄电管理系统（当外界停止供电时将自动切换蓄电池工作，并自动调整输出脉冲频率，以达到更长时间的工作）。
1.1.5可实现远程网络操作（实现周界电子围栏的状态显示/布防/撤防/调整等）。
1.1.6具备标准485通信接口和足量干接点。实现联动其他报警系统。
1.1.7主机自带地址码定位器功能（用于多台主机连网及地址编码）。
1.1.8可以实现脉冲主机和其它监控设备联动。
博风斯的限制指标，只有博风斯配红外对射，其它品牌都是可以实现联动。
1.1.9系统主要技术性能指标
★输出电压峰值：5kV-10kV；
★输出电流峰值：＜10A；
★脉冲宽度（脉冲持续时间）：≤0.1s；
★脉冲间隔时间：1s-1.5s；
★脉冲输出电量: ≤2.5mC；
★脉冲输出能量：≤5.0J；
供电电源：AC90-265V (+10%/-10%),10W； 　
★系统的平均无故障工作时间MTBF>100000小时。
要求主机产品经电力技防办检测合格。
1.2电源技术性能要求
1.2.1主电源(AC)供电:电源电压在187V-242V范围内变化时，主机不需要调整而能正常工作。
1.2.2外部交流电失去，自行切入12V蓄电池工作，蓄电池采用7AH配置，可连续工作12小时，同时电子脉冲围栏进入节能工作状态。
1.2.3蓄电池使用寿命应在15年以上，并在使用寿命期间完全免维护，系统的平均无故障工作时间MTBF≥10万小时。
1.2.4蓄电池安装接线固定良好，外观美观规范，便于维护、检验和更换。
1.3 12V电源适配器技术性能要求
1）可用于声光报警器供电电源，要求使用开关式电源，体积小、效率高、工作稳定。
2）输出满足防区围墙每隔50m设置一个警示灯的要求。
1.4 主机内部继电器技术性能要求
采用高容量控制继电器输出，高容量控制继电器输出可直接控制250V/10安培的电流。配备有编程输出继电器扩张板，输出接点数量满足控制报警要求。
注: 蓄电池、12V电源适配器、继电器、通信模块要求集成在主机内（减少无关人员接触），接线要求采用内外接式接线桩，博风斯特点，国产品牌都是外接式。
高压接线桩应为防水绝缘材料，防止由接线柱带来的误报与放电。
1.5主机箱技术性能要求
1.5.1对主机防护良好，室外主机箱采用不锈钢国标304材质，抗氧化、耐腐蚀，通风散热保证主机运行温度不超过50℃。
1.5.2门和箱体配以密封橡胶条和防水槽，具有防雨、风、沙、尘的四防功能。
1.5.3编号铭牌要求内、外部接线均有回路编号及名称，主机箱内各元件模块有相应的标贴。
1.5.4各元件模块固定良好，电缆、接线采用线槽引接，接线平直、预留足够，外观整洁规范。
2.前端系统技术要求
2.1金属导体技术要求
2.1.1脉冲电子围栏前端金属导体应采用Φ2mm的抗氧化、耐腐蚀，高强度专用合金导线,具有良好导电率，每100m的电阻值不应超过2.5Ω。
2.1.2脉冲电子围栏采用六线制，贴近墙面的第六根线与墙面的间距为80mm，第六、五线的间距为100mm, 第五、四、三线的间距为150mm，第三、二、一线的间距为170mm。
2.2支撑杆技术条件
2.2.1采用防静电的红色纤维复合材料，宜采用灌浆安装方式，过线杆与承重杆安装比例不大于3。
2.2.2每个支撑杆出墙面净高为900mm，支撑杆上安装硅橡胶绝缘子。
2.2.3支撑杆间距为4-5米，每根支撑杆的顶端必须采用封冒封口。过线杆规格为Φ9.5mm，承重杆规格为Φ38mm，中间过线软性支架不给入侵者提供翻越支持力。
2.3绝缘子技术要求
2.3.1绝缘子采用硅橡胶材料。
2.3.2脉冲电子围栏前端使用的绝缘子抗脉冲电压不小于15kV。
2.4防雷接地技术要求
2.4.1前端每一个防区靠近探测器的一端须安装专用的避雷器，避雷器安装在第一线上。
2.4.2避雷器的接地及主机系统的接地均应独立接入接地装置地网连接点间保持10m以上的电气距离。
2.4.3接地装置由水平接地体和垂直接地体构成，垂直接地体规格是Ф50X2500 (不少于3根,间距不低于5米) ，埋深不低于0.8米，水平接地体、接地引线规格是-50X5,接地电阻应小于10Ω，接地标识规范。
3.显示警示装置技术要求
3.1具有显示报警位置功能的变电站周界地形显示屏根据主机和变电站值班室布局来安装（1000mm*700mm）。地形显示屏须带有“国家电网”标志，按照变电站的布局来绘制，防区用不同颜色区分，图中的每一面围墙安装整齐排列的LED显示灯，一旦发生报警，LED电子模拟显示屏直接显示准确的入侵位置。
3.2系统每个防区每隔50m安装声光电子报警器，同时在保安室外安装一个高分贝报警喇叭,报警声压应不小于100dB；在城市和人口密集地区的变电站，应在保安室内安装一个小型蜂鸣器替代。
3.3系统的报警信号按照音响报警信号自动延时复归，灯光报警信号人工手动复归的原则设置。
3.4依据现场情况每间隔4-5米设置一块“高压危险、禁止攀爬”的反光警示牌固定在围栏支撑杆上(警示牌规格120mm*200mm)，不能悬挂在合金线上。在每个防区的外围墙上每隔8-10米设置一块带有“国家电网”标志的“高压危险、禁止攀爬”的反光警示牌(警示牌规格400mm*500mm)。
3.5 LED显示屏具有手动测试LED显示灯功能。
