AutoCAD草图设置（Drafting Settings）(2)
时间:2008-03-20

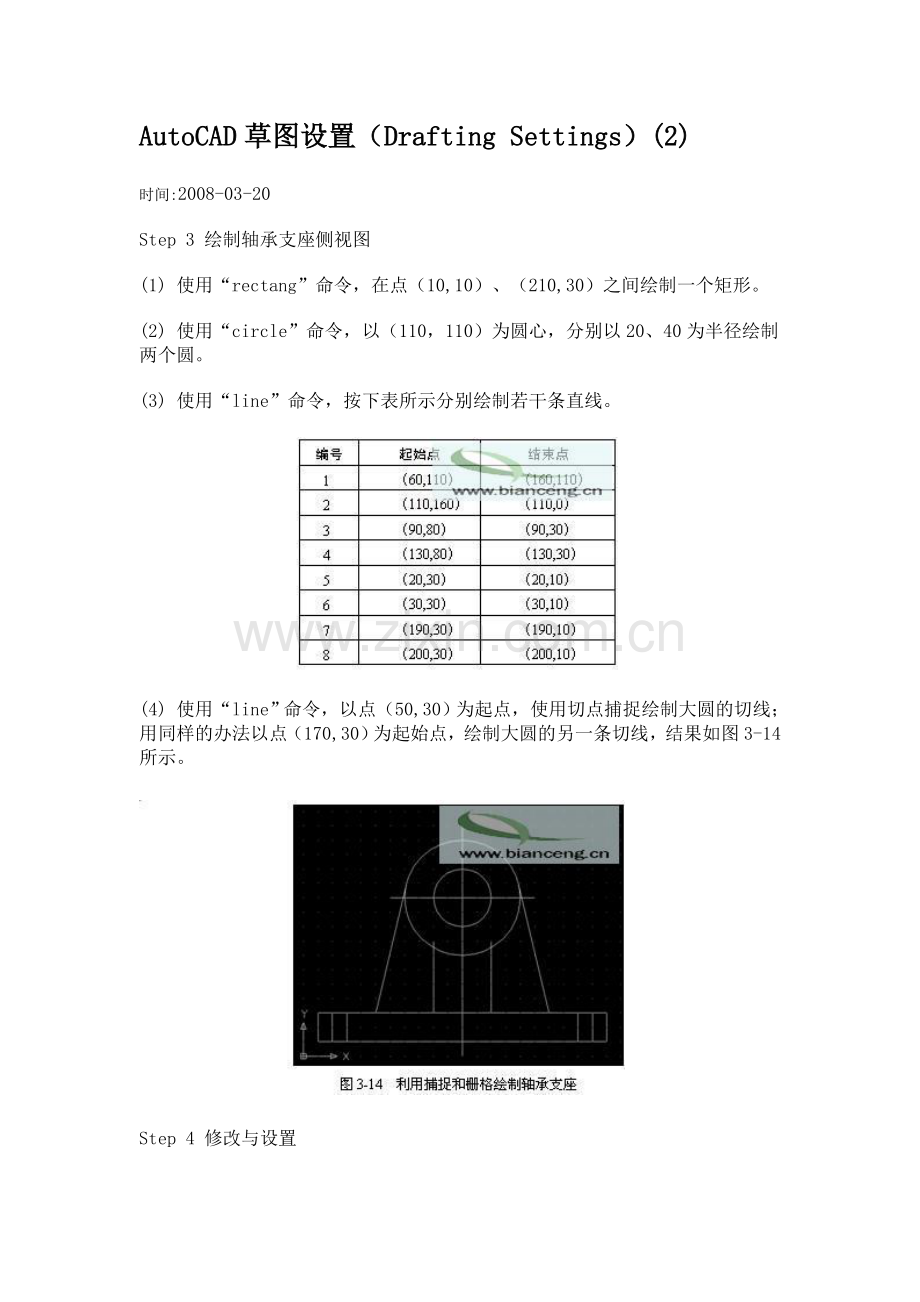

Step 3 绘制轴承支座侧视图
(1) 使用“rectang”命令，在点（10,10）、（210,30）之间绘制一个矩形。
(2) 使用“circle”命令，以（110，110）为圆心，分别以20、40为半径绘制两个圆。
(3) 使用“line”命令，按下表所示分别绘制若干条直线。

(4) 使用“line”命令，以点（50,30）为起点，使用切点捕捉绘制大圆的切线；用同样的办法以点（170,30）为起始点，绘制大圆的另一条切线，结果如图3-14所示。

Step 4 修改与设置

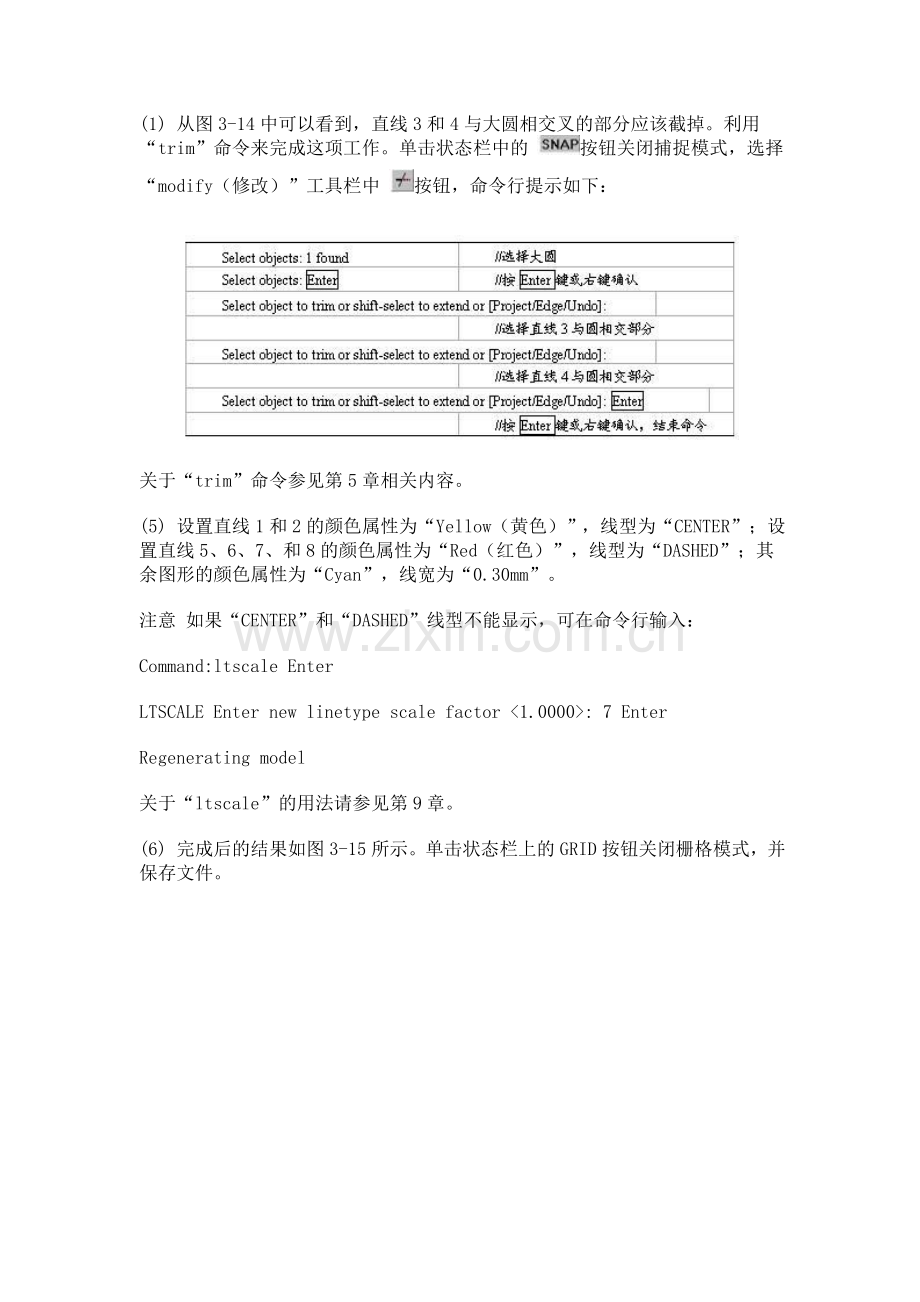

(1) 从图3-14中可以看到，直线3和4与大圆相交叉的部分应该截掉。利用“trim”命令来完成这项工作。单击状态栏中的 按钮关闭捕捉模式，选择“modify（修改）”工具栏中 按钮，命令行提示如下：

关于“trim”命令参见第5章相关内容。
(5) 设置直线1和2的颜色属性为“Yellow（黄色）”，线型为“CENTER”；设置直线5、6、7、和8的颜色属性为“Red（红色）”，线型为“DASHED”；其余图形的颜色属性为“Cyan”，线宽为“0.30mm”。
注意 如果“CENTER”和“DASHED”线型不能显示，可在命令行输入：
Command:ltscale Enter
LTSCALE Enter new linetype scale factor <1.0000>: 7 Enter
Regenerating model
关于“ltscale”的用法请参见第9章。
(6) 完成后的结果如图3-15所示。单击状态栏上的GRID按钮关闭栅格模式，并保存文件。

3.2.2 极轴追踪（Polar Tracking）
1. 极轴追踪简介
使用极轴追踪的功能可以用指定的角度来绘制对象。用户在极轴追踪模式下确定目标点时，系统会在光标接近指定的角度方向上显示临时的对齐路径，并自动地在对齐路径上捕捉距离光标最近的点（即极轴角固定、极轴距离可变），同时给出该点的信息提示，用户可据此准确地确定目标点。如图3-16所示。

从图中可以看到，使用极轴追踪关键是确定极轴角的设置。用户在“Drafting Settings（草图设置）”对话框的“Polar Tracking（极轴追踪）”选项卡中可以对极轴角进行设置，如图3-17所示。

2. 极轴角的设置
(1) Increment angle（增量角）：在框中选择或输入某一增量角后，系统将沿与增量角成整倍数的方向上指定点的位置。例如，增量角为45o，系统将沿着0o、45o、90o、135o、180o、225o、270o和315o方向指定目标点的位置。
(2) Additional angles（附加角）：除了增量角以外，用户还可以指定附加角来指定追踪方向。注意，附加角的整数倍方向并没有意义。如用户需使用附加角，可单击NEW按钮在表中添加，最多可定义10个附加角。不需要的附加角可用DELETE按钮删除。
(3) Polar Angle measurement（极轴角测量单位）：极轴角的选择测量方法有两种：
•　Absolute （绝对）：以当前坐标系为基准计算极轴追踪角。
•　Relative to last segment （相对上一段）：以最后创建的两个点之间的直线为基准计算极轴追踪角。如果一条直线以其他直线的端点、中点或最近点等为起点，极轴角将相对该直线进行计算。
3. 极轴捕捉（Polar snap）
在3.2.1节中已经给出了极轴捕捉设置。使用极轴捕捉可以在极轴追踪时，准确地捕捉临时对齐方向上指定间距的目标点。
4. 极轴追踪功能地打开和关闭
打开或关闭极轴追踪的方式包括：
(1) 在状态栏上使用 按钮
(2) 使用功能键F10进行切换
(3) 在状态栏中POLAR按钮上使用快捷菜单
(4) 在“Drafting Settings（草图设置）”对话框中设置
注意 当“极轴追踪”模式设置为打开时，用户仍可以用光标在非对齐方向上指定目标点，这与“捕捉”模式不同。当这两种模式均处于打开状态时，只能以捕捉模式（包括栅格捕捉和极轴捕捉）为准。
-

AutoCAD基本图形设置
时间:2008-03-20
当使用AutoCAD创建一个图形文件时，通常需要先进行图形的一些基本的设置，诸如绘图单位、角度、区域等。AutoCAD 2002为用户提供了三种设置方式：
(1) 使用样板（Template）
(2) 使用缺省设置（Start from Scratch）
(3) 使用向导（Wizard）
下面通过实例来分别介绍这三种设置方式的使用。
3.1.1 使用样板（Template）创建图形文件
在上一章的实例中已经了解了使用样板创建文件的过程。下面介绍样板的概念与作用。样板文件（Template Files）是一种包含有特定图形设置的图形文件(扩展名为“DWT”)，通常在样板文件中的设置包括：
(1) 单位类型和精度
(2) 图形界限
(3) 捕捉、栅格和正交设置
(4) 图层组织
(5) 标题栏、边框和徽标
(6) 标注和文字样式
(7) 线型和线宽
如果使用样板来创建新的图形，则新的图形继承了样板中的所有设置。这样就避免了大量的重复设置工作，而且也可以保证同一项目中所有图形文件的统一和标准。新的图形文件与所用的样板文件是相对独立的，因此新图形中的修改不会影响样板文件。
AutoCAD中为用户提供了风格多样的样板文件，这些文件都保存在AutoCAD主文件夹的“Template”子文件夹中。用户可在“AutoCAD 2002 Today（AutoCAD 2002 今日）”窗口中的“Create Drawings（创建图形）”选项卡中使用这些样板文件，如图3-1所示。

图中“Recent Template（最近使用的样板）”条目下列出了最近使用过的样板文件，光标所指的条目注有“A（19）”字样，表明该条目下有19种名称以字母“A”开头的样板文件，用户可选择其中任意一种作为新图形的样板，其他条目的作用相同。
除了使用AutoCAD提供的样板，用户也可以创建自定义样板文件，任何现有图形都可作为样板。如果用户要使用的样板文件没有存储在“Template”文件夹中，则可选择“Browse…（浏览）”打开“Select File（选择文件）”对话框来查找样板文件。
如果用户使用缺省设置创建图形，则通常使用“acad.dwt”样板文件（以英寸为单位）或“acadiso.dwt”样板（以毫米为单位）。
-

.4 图形设置的更改
对于一个已有的图形文件，用户可根据需要来改变其图形设置。
1. 单位和角度格式的更改
菜单：【Format（格式）】→【Units…（单位）】
命令行：units（或别名un）
系统将弹出“Drawing Units（图形单位）”对话框，如图3-9所示。

用户可在“Length（长度）”栏中选择单位类型及其精度；在“Angle（角度）”栏中选择角度类型及其精度，以及角度的正方向。用户可以单击 按钮弹出“Direction Control（方向控制）”对话框，进一步确定角度的起始方向。如图3-10所示。

“Drawing units for DesignCenter blocks（设计中心块的图形单位）”栏中的下拉列表用来指定从设计中心（DesignCenter）插入块的单位。如果该块定义时的单位与其不同，则AutoCAD将自动进行缩放。如果不想让AutoCAD 对插入的块进行缩放，请选择“Unitless（无单位）”，请参见第15章有关内容。
说明 “units”命令可透明地使用，并具有命令行形式“-units”
2. 图形界限（区域）的更改
菜单：【Format（格式）】→【Drawing Limits（图形界限）】
命令行：limits
使用“limits”命令后系统提示如下：

用户可通过指定左下角和右上角两点坐标来确定图形的界限（见图3-11）。

“limits”命令中的[ON/OFF]选择用于控制界限检查的开关状态：
(1) ON（开）：打开界限检查。此时AutoCAD将检测输入点，并拒绝输入图形界限外部的点。
(2) OFF（关）：关闭界限检查，AutoCAD将不再对输入点进行检测。
说明 “limits”命令可透明地使用。
专家提示 由于AutoCAD中的界限检查只是针对输入点，因此在打开界限检查后，创建图形对象仍有可能导致图形对象的某部分绘制在图形界限之外。例如绘制圆时，在图形界限内部指定圆心点后，如果半径很大，则有可能部分圆弧将绘制在图形界限之外。
-
