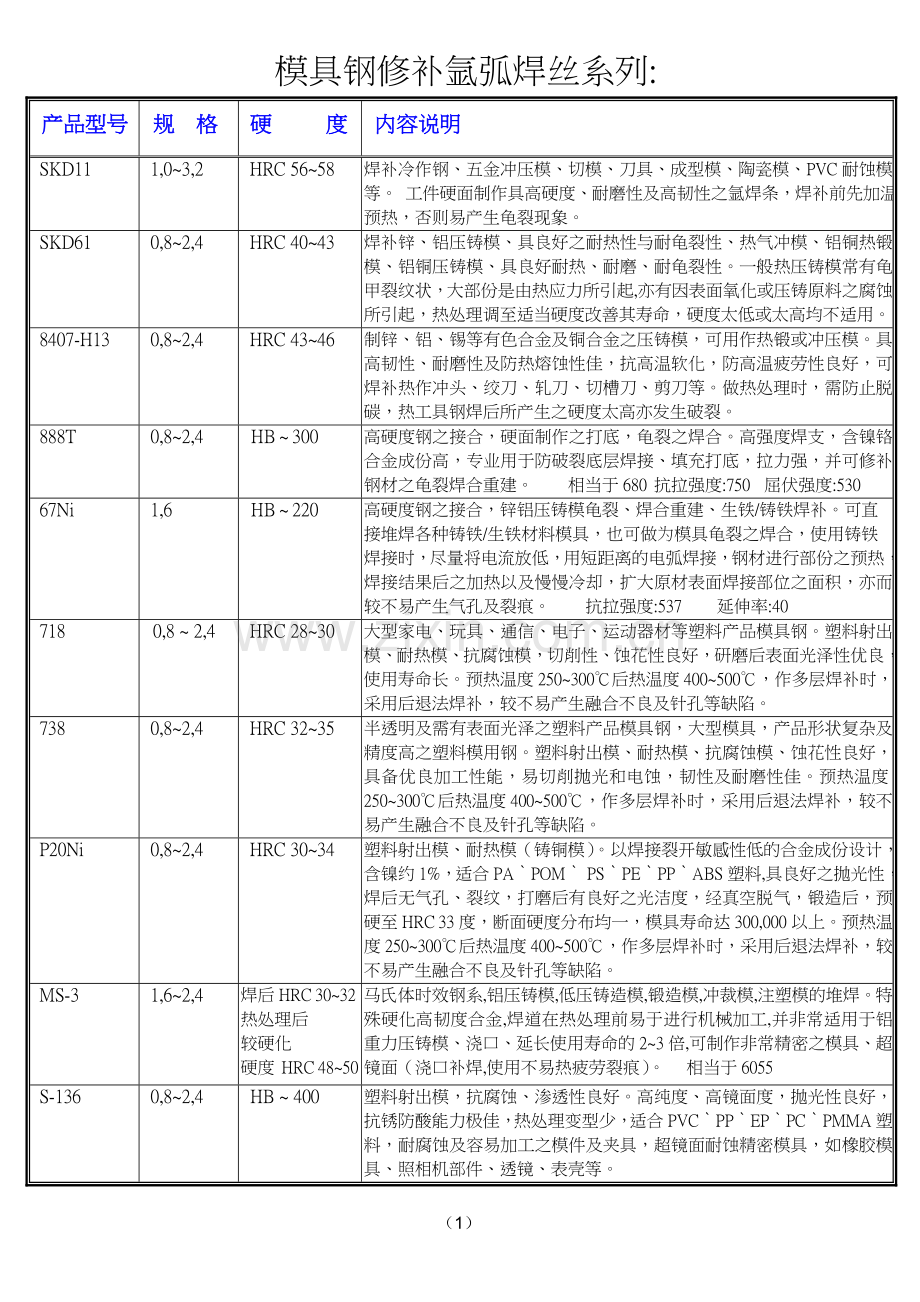

特殊焊条说明表(欣发模具焊材).doc

模具钢修补氩弧焊丝系列:
产品型号
规 格
硬 度
内容说明
SKD11
1,0~3,2
HRC 56~58
焊补冷作钢、五金冲压模、切模、刀具、成型模、陶瓷模、PVC耐蚀模等。 工件硬面制作具高硬度、耐磨性及高韧性之氩焊条，焊补前先加温预热，否则易产生龟裂现象。
SKD61
0,8~2,4
HRC 40~43
焊补锌、铝压铸模、具良好之耐热性与耐龟裂性、热气冲模、铝铜热锻模、铝铜压铸模、具良好耐热、耐磨、耐龟裂性。一般热压铸模常有龟甲裂纹状，大部份是由热应力所引起,亦有因表面氧化或压铸原料之腐蚀所引起，热处理调至适当硬度改善其寿命，硬度太低或太高均不适用。
8407-H13
0,8~2,4
HRC 43~46
制锌、铝、锡等有色合金及铜合金之压铸模，可用作热锻或冲压模。具高韧性、耐磨性及防热熔蚀性佳，抗高温软化，防高温疲劳性良好，可焊补热作冲头、绞刀、轧刀、切槽刀、剪刀等。做热处理时，需防止脱碳，热工具钢焊后所产生之硬度太高亦发生破裂。
888T
0,8~2,4
HB ~ 300
高硬度钢之接合，硬面制作之打底，龟裂之焊合。高强度焊支，含镍铬合金成份高，专业用于防破裂底层焊接、填充打底，拉力强，并可修补钢材之龟裂焊合重建。 相当于680 抗拉强度:750 屈伏强度:530
67Ni
1,6
HB ~ 220
高硬度钢之接合，锌铝压铸模龟裂、焊合重建、生铁/铸铁焊补。可直
接堆焊各种铸铁/生铁材料模具，也可做为模具龟裂之焊合，使用铸铁
焊接时，尽量将电流放低，用短距离的电弧焊接，钢材进行部份之预热，焊接结果后之加热以及慢慢冷却，扩大原材表面焊接部位之面积，亦而较不易产生气孔及裂痕。 抗拉强度:537 延伸率:40
718
0,8 ~ 2,4
HRC 28~30
大型家电、玩具、通信、电子、运动器材等塑料产品模具钢。塑料射出模、耐热模、抗腐蚀模，切削性、蚀花性良好，研磨后表面光泽性优良，使用寿命长。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及针孔等缺陷。
738
0,8~2,4
HRC 32~35
半透明及需有表面光泽之塑料产品模具钢，大型模具，产品形状复杂及精度高之塑料模用钢。塑料射出模、耐热模、抗腐蚀模、蚀花性良好，具备优良加工性能，易切削抛光和电蚀，韧性及耐磨性佳。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及针孔等缺陷。
P20Ni
0,8~2,4
HRC 30~34
塑料射出模、耐热模（铸铜模）。以焊接裂开敏感性低的合金成份设计，含镍约1%，适合PAˋPOMˋ PSˋPEˋPPˋABS塑料,具良好之抛光性，焊后无气孔、裂纹，打磨后有良好之光洁度，经真空脱气，锻造后，预硬至HRC 33度，断面硬度分布均一，模具寿命达300,000以上。预热温度250~300℃后热温度400~500℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及针孔等缺陷。
MS-3
1,6~2,4
焊后HRC 30~32
热处理后
较硬化
硬度 HRC 48~50
马氏体时效钢系,铝压铸模,低压铸造模,锻造模,冲裁模,注塑模的堆焊。特殊硬化高韧度合金,焊道在热处理前易于进行机械加工,并非常适用于铝重力压铸模、浇口、延长使用寿命的2~3倍,可制作非常精密之模具、超镜面（浇口补焊,使用不易热疲劳裂痕）。 相当于6055
S-136
0,8~2,4
HB ~ 400
塑料射出模，抗腐蚀、渗透性良好。高纯度、高镜面度，抛光性良好，抗锈防酸能力极佳，热处理变型少，适合PVCˋPPˋEPˋPCˋPMMA塑料，耐腐蚀及容易加工之模件及夹具，超镜面耐蚀精密模具，如橡胶模具、照相机部件、透镜、表壳等。

（1）

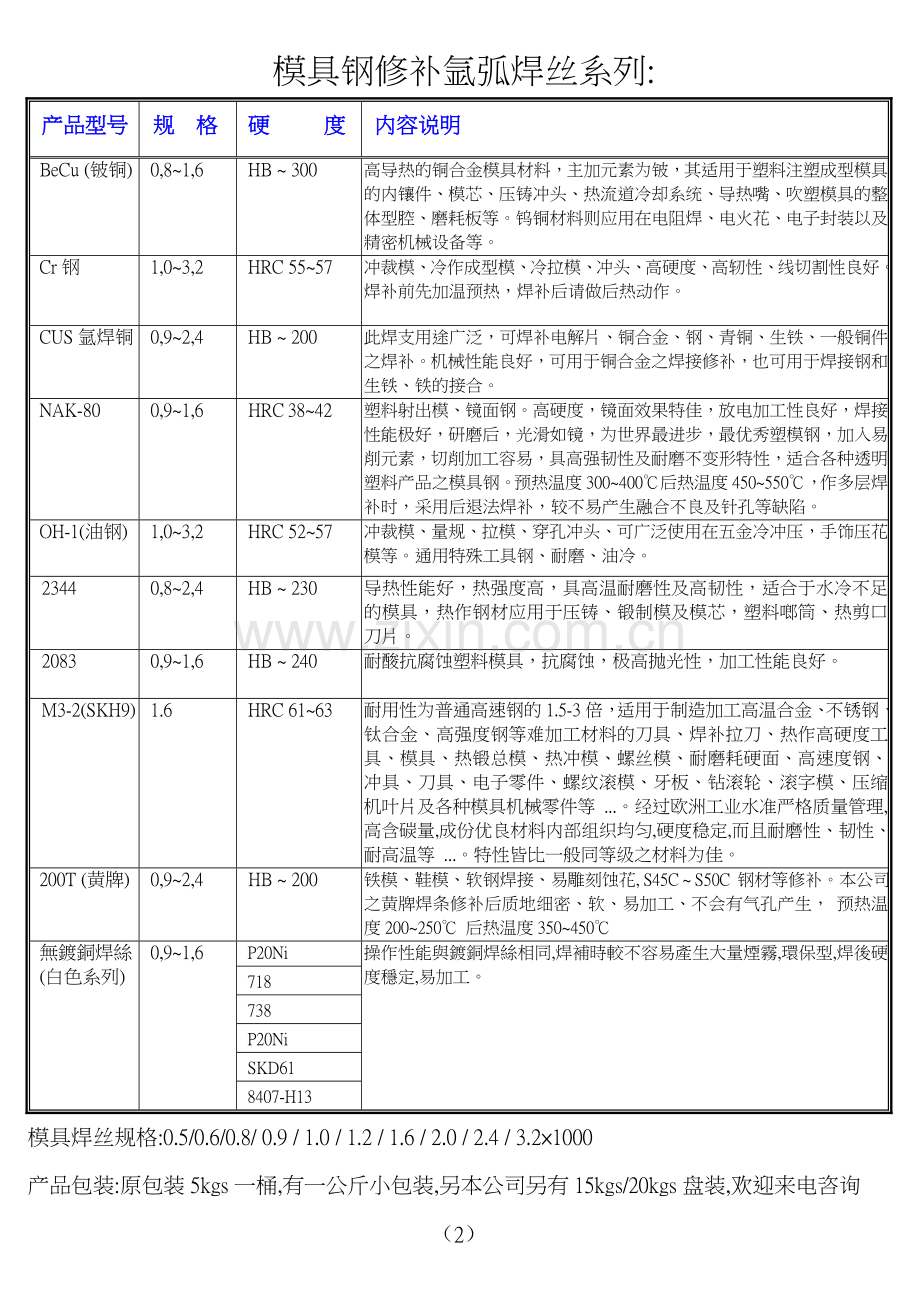

模具钢修补氩弧焊丝系列:
产品型号
规 格
硬 度
内容说明
BeCu (铍铜)
0,8~1,6
HB ~ 300
高导热的铜合金模具材料，主加元素为铍，其适用于塑料注塑成型模具的内镶件、模芯、压铸冲头、热流道冷却系统、导热嘴、吹塑模具的整体型腔、磨耗板等。钨铜材料 则应用在电阻焊、电火花、电子封装以及精密机械设备等。
Cr钢
1,0~3,2
HRC 55~57
冲裁模、冷作成型模、冷拉模、冲头、高硬度、高轫性、线切割性良好。焊补前先加温预热，焊补后请做后热动作。
CUS氩焊铜
0,9~2,4
HB ~ 200
此焊支用途广泛，可焊补电解片、铜合金、钢、青铜、生铁、一般铜件之焊补。机械性能良好，可用于铜合金之焊接修补，也可用于焊接钢和生铁、铁的接合。
NAK-80
0,9~1,6
HRC 38~42
塑料射出模、镜面钢。高硬度，镜面效果特佳，放电加工性良好，焊接性能极好，研磨后，光滑如镜，为世界最进步，最优秀塑模钢，加入易削元素，切削加工容易，具高强韧性及耐磨不变形特性，适合各种透明塑料产品之模具钢。预热温度300~400℃后热温度450~550℃，作多层焊补时，采用后退法焊补，较不易产生融合不良及针孔等缺陷。
OH-1(油钢)
1,0~3,2
HRC 52~57
冲裁模、量规、拉模、穿孔冲头、可广泛使用在五金冷冲压，手饰压花模等。通用特殊工具钢、耐磨、油冷。
2344
0,8~2,4
HB ~ 230
导热性能好，热强度高，具高温耐磨性及高韧性，适合于水冷不足的模具，热作钢材应用于压铸、锻制模及模芯，塑料啷筒、热剪口刀片。
2083
0,9~1,6
HB ~ 240
耐酸抗腐蚀塑料模具，抗腐蚀，极高抛光性，加工性能良好。

M3-2(SKH9)
1.6
HRC 61~63
耐用性为普通高速钢的1.5-3倍，适用于制造加工高温合金、不锈钢、钛合金、高强度钢等难加工材料的刀具、焊补拉刀、热作高硬度工具、模具、热锻总模、热冲模、螺丝模、耐磨耗硬面、高速度钢、冲具、刀具、电子零件、螺纹滚模、牙板、钻滚轮、滚字模、压缩机叶片及各种模具机械零件等 ...。经过欧洲工业水准严格质量管理,高含碳量,成份优良材料内部组织均匀,硬度稳定,而且耐磨性、韧性、耐高温等 ...。特性皆比一般同等级之材料为佳。
200T (黄牌)

0,9~2,4
HB ~ 200
铁模、鞋模、软钢焊接、易雕刻蚀花, S45C ~ S50C 钢材等修补。本公司之黄牌焊条修补后质地细密、软、易加工、不会有气孔产生， 预热温度200~250℃ 后热温度350~450℃
無鍍銅焊絲
(白色系列)
0,9~1,6
P20Ni
操作性能與鍍銅焊絲相同,焊補時較不容易產生大量煙霧,環保型,焊後硬度穩定,易加工。
718
738
P20Ni
SKD61
8407-H13
模具焊丝规格:0.5/0.6/0.8/ 0.9 / 1.0 / 1.2 / 1.6 / 2.0 / 2.4 / 3.2×1000
产品包装:原包装5kgs一桶,有一公斤小包装,另本公司另有15kgs/20kgs盘装,欢迎来电咨询
（2）

模具钢修补电焊条系列：

★生铁模具焊条:
E-61Ni
3.2*350㎜
HB ~ 160
高硬度钢之接合,锌铝压铸模龟裂、焊合重建、生铁/铸铁焊补。可直接堆焊各种铸铁/生铁材料模具,也可做为模具龟裂之焊合,使用铸铁焊接时,尽量将电流放低,用短距离的电弧焊接,钢材进行部份之预热,焊接结果后之加热以及慢慢冷却,扩大原材表面焊接部位之面积,亦而较不易产生气孔及裂痕。 抗拉强度:485 延伸率:42

☆五金冲压硬面制作模具焊条:
E-SKD11
3.2*350㎜
HRC 56~58
焊补冷作钢、五金冲压模、切模、刀具、成型模、工件硬面制作具高硬度、耐磨性及高韧性之氩焊条，焊补前先加温预热，否则易产生龟裂现象。

★压铸模具焊条:
E-8407
3.2*350㎜
HRC 43~46
制锌、铝、锡等有色合金及铜合金之压铸模，可用作热锻或冲压模。具高韧性、耐磨性及防热熔蚀性佳，抗高温软化，防高温疲劳性良好，可焊补热作冲头、绞刀、轧刀、切槽刀、剪刀等。做热处理时，需防止脱碳，热工具钢焊后所产生之硬度太高亦发生破裂。

☆热作模具钢焊条:
E-SKD61
3.2*350㎜
HRC 40~43
焊补锌、铝压铸模、具良好之耐热性与耐龟裂性、热气冲模、铝铜热锻模、铝铜压铸模、具良好耐热、耐磨、耐龟裂性。一般热压铸模常有龟甲裂纹状，大部份是由热应力所引起,亦有因表面氧化或压铸原料之腐蚀所引起，热处理调至适当硬度改善其寿命，硬度太低或太高均不适用。

★打底补裂焊条:
E-888
3.2*350㎜
HB ~ 300
高硬度钢之接合，硬面制作之打底，龟裂之焊合。高强度焊支，含镍铬合金成份高，专业用于防破裂底层焊接、填充打底，拉力强，并可修补钢材之龟裂焊合重建。

适用电流范围:
直径及长度m/m
2,6×300
3,2×350
4,0×350
5,0×350
电流范围(Amp)
60 ~ 80
70 ~ 120
100 ~ 150
130 ~ 170

产品包装:原包装5kgs一包,一箱20kgs
（3）

汽车大型模具修补系列焊条
MRA-7 硬面制作堆焊用
用 途
7号钢,俗称(Super 7)含高铬成份，耐冲击、耐磨，适用于磨槌、研土机、铲齿、桩槌咀、汽车大型模具等硬面制作电焊条。
成 份
C Mn Si Cr 及特殊元素。
注意事项

(1) 焊条使用前先再干燥300℃~350 ℃1小时。
(2) 预先加热,层间温度在300℃以上。
(3) 堆焊至第三层时,发生裂痕之敏感性极高,应提高警觉。
技术参数
条 件
Vicker′s硬度 (Hv)
Rockwell′s硬度 (HRC)
Shoreˊs硬度 (Hs)
层间温度100℃以下
720
59
83
连续堆焊
680
57
80
电流范围
直径及长度m/m
3,2×350
4,0×400
5,0×400
6,0×400
电流范围(Amp)
80 ~ 120
120 ~ 170
160 ~ 210
200 ~ 280
MRA-45 模具堆焊用焊条
用 途
45号钢,俗称(Super 45)用于热啤模、刀口及一切虚承受磨擦、撞击的工作物，焊金可加工。
成 份
C Mn Si Cr 及特殊元素。
注意事项
(1) 焊条使用前先再干150℃~200℃烘干30~60分钟。
(2) 通常施以200℃以上预热，焊接后空冷，可能的话最好实施应力消除。
焊道硬度值

条 件
Vicker′s硬度 (Hv)
Rockwell′s硬度(HRC)
Shoreˊs硬度 (Hs)
层间温度150℃以下
528
51
68
连续堆焊
510
50
67
加工硬化后
630
56
75
高 温
硬 度
温度 (℃)
200℃
300℃
400℃
500℃

Vicker´s硬度
470HV
410HV
300HV
170HV

电流范围
直径及长度m/m
3,2×350
4,0×400
5,0×400
6,0×400
电流范围(Amp)
70 ~ 120
110 ~ 170
160 ~ 220
200 ~ 280
MRA-29,9 防裂打底软钢焊接材料
用 途
29,9号钢(Super 299)高硬度钢之接合，硬面制作之打底，龟裂之焊合，钢用低温电焊条，含镍铬成份极高，具高抗裂性能，拉力强，耐冲击、耐磨损及耐高温，可焊接弹簧钢、中碳钢、不锈钢等，填补损蚀轴承、重建齿轮及修补各种铸钢工件，亦可做为不同材质钢、问题钢的焊接。
成 份
C Mn Si Cr Ni及特殊元素。
注意事项
(1) 母材表面及焊缝之灰尘、油污及杂物等须确实除净。
(2) 焊条织动时，其织动的宽度应在焊条直径的2.5倍以内。
(3) 使用前焊条须于200~250℃再干燥一小时。
(4) 尽可能使用较低之焊接电流且压低电弧长度，以使母材稀释减少，防止龟裂。
机械性质
抗拉强度N / mm2 ( Kgf/mm2)
延伸率 %
800 (81.5)
29 %
电流范围
AC or DC+
直径及长度m/m
2,6×300
3,2×350
4,0×350
5,0×350
电流
范围
平焊
50 ~ 85
80 ~ 120
100 ~ 150
140 ~ 180
立、仰焊
45 ~ 80
70 ~ 110
90 ~ 135
130 ~ 170
（4）

汽车大型模具修补系列焊条

MRA-100 铸铁修补专用焊条
用 途
俗称AK100,高硬度钢之接合,锌铝压铸模龟裂、焊合重建、生铁/铸铁焊补。可直接堆焊各种铸
铁、生铁材料模具,也可做为模具龟裂之焊合,使用铸铁焊接时,尽量将电流放低,用短距离的电
焊接,钢材进行部份之预热,焊接结果后之加热以及慢慢冷却,扩大原材表面焊接部位之面积,亦
而较不易产生气孔及裂痕。
成 份
C Mn Si Ni Fe及特殊元素。
注意事项
(1)铸铁性脆,每次施焊长度不得超过8CM,否则持久高热接头边缘会发生龟裂,且采用间断步骤,
不可使接头呈现高热之深红色,并视母材之种类、形状等施以100~200℃热处理。
(2)一间断即锤击焊面,以降低收缩应力。
(3)二层以上者,每层应做对称之间断焊法,以使母材受热均匀,热应力和冷却面平衡。
机械性质
抗拉强度N / mm2 ( Kgf/mm2)
HV
392 (40.0)
150 - 170
电流范围

直径及长度m/m
2,6×300
3,2×350
4,0×350
5,0×350
电流范围(Amp)
60 ~ 80
70 ~ 120
100 ~ 150
130 ~ 170

MRA-2M 铸铁直接堆焊硬化用
用 途
相當於TM-2000可直接在铸铁上施焊，对于冲压模的金属磨耗非常有效。焊接金属第一层为奥氏体组织；从2层开始为马氏体组织耐磨耗性好。火焰淬火铸铁也可直接堆焊。
成 份
C Mn Si Ni Fe及特殊元素。
注意事项
(1) 焊条使用前先再干150℃~200℃烘干30~60分钟。
(2) 二层以上者,每层应做对称之间断焊法,以使母材受热均匀,热应力和冷却面平衡。
(3) 尽可能使用较低之焊接电流且压低电弧长度，以使母材稀释减少，防止龟裂。
机械性质
HRC
HS
HV
44 - 46
59 – 62
370 - 390
电流范围

直径及长度m/m
2,6×300
3,2×350
4,0×350
5,0×350
电流范围(Amp)
60 ~ 80
70 ~ 120
100 ~ 150
130 ~ 170

※ 本公司进口汽车模具专用修补焊条及焊丝适合日系、国产及各厂牌汽车大型模具。
※ 本公司另备有对应其他品牌的汽车模具焊条及焊丝。

产品包装:原包装5kgs一包,一箱20kgs

（5）

MIG激光焊丝丶激光焊丝系列:
代理德国CARBO WELD进口模具修补激光MIG焊丝
產 品 名 稱
相當於
規格
說明用途
LS-WZ DM6
SKD61
0,3
0,5
焊补锌、铝压铸模、具良好之耐热性与耐龟裂性、热气冲模、铝铜热锻模、铝铜压铸模、具良好耐热、耐磨、耐龟裂性。
LS-WZ GM8
NAK80
0,3
0,5
焊补塑料射出模、镜面钢。高硬度，镜面效果特佳，放电加工性良好，焊接性能极好，研磨后，光滑如镜，为世界最进步，最优秀塑模钢。
LS-WZ PM2
P-20Ni
0,3
0,5
焊补塑料射出模 耐热模（铸铜模）。以焊接裂开敏感性低的合金成份设计含镍约1%，适合PA、POM、 PS、PE、PP、ABS塑料,具良好之抛光性。
LS-WZ DM3
8407-H13
0,3
0,5
焊补锌、铝、锡等有色合金及铜合金之压铸模，可用作热锻或冲压模具高韧性、耐磨性及防热熔蚀性佳，抗高温软化，防高温疲劳性良好。
LS-WZ PM3
718
0,3
0,5
焊补家电、玩具、通信、电子等塑料产品模具钢。
LS-WZ PM5
738
0,3
0,5
焊补半透明及需有表面光泽之塑料产品模具钢，产品形状复杂及精度高之塑料模用钢。
LS-WZ GM6
S136
0,25
0,3
0,4
0,6
焊补塑料射出模，抗腐蚀、渗透性良好。高纯度、高镜面度，抛光性良好，抗锈防酸能力极佳，热处理变型少，适合PVC、PP、EP、PC、PMMA塑料。
LS-WZ CUS
氩焊铜
0,3
0,5
此焊支用途广泛，可焊补电解片、铜合金、钢、青铜、生铁、一般铜件焊补。机械性能良好，可用于铜合金之焊接修补，也可用于焊接钢和生铁、铁的接合。
LS-WZ AL
铝焊丝
0,5
适合铝铸件、铝合金模具焊补。
LS-WZ OM8
30N(888)
0,3
0,4
高硬度钢之接合，硬面制作之打底，龟裂之焊合。高强度焊支，含镍
铬合金成份高，防破裂底层焊接，并可修补钢材之龟裂焊合重建。
LS-SW55
S45C~55C
0,3
0,5
黄牌,铁模、鞋模、软钢焊接、易雕刻蚀花, S45C 、S55C 钢材等修补。

LS-WZ SM11
SKD11
0,3
可焊补冷作钢、五金冲压模、切模、刀具、成型模、工件硬面制作具高硬度、耐磨性及高韧性之氩焊条，焊补前先加温预热，否则易产生龟裂现象。
LS-WZ 312
不锈钢
0,3
0,4
适合各类不锈钢工件焊补。

东莞市欣发模具焊材批发经营部
地址：东莞市沙田镇民田管理区官洲组407号
Fax：[phone]
联系人：刘发生137913160253
（6）
