无锡积大制药有限公司 表格编号/Form No.：R/ED-024-MP/02-1

冷却水塔 URS

部 门
Department
签字/日期
Signature/date
起草人
Prepared by
工程部

审核人
Reviewed by
工程部

审核人
Reviewed by
质量保证部

审核人
Reviewed by
质量部

批准人
Approved by
副总办公室

生效日期/Effective Date:2012.08.01

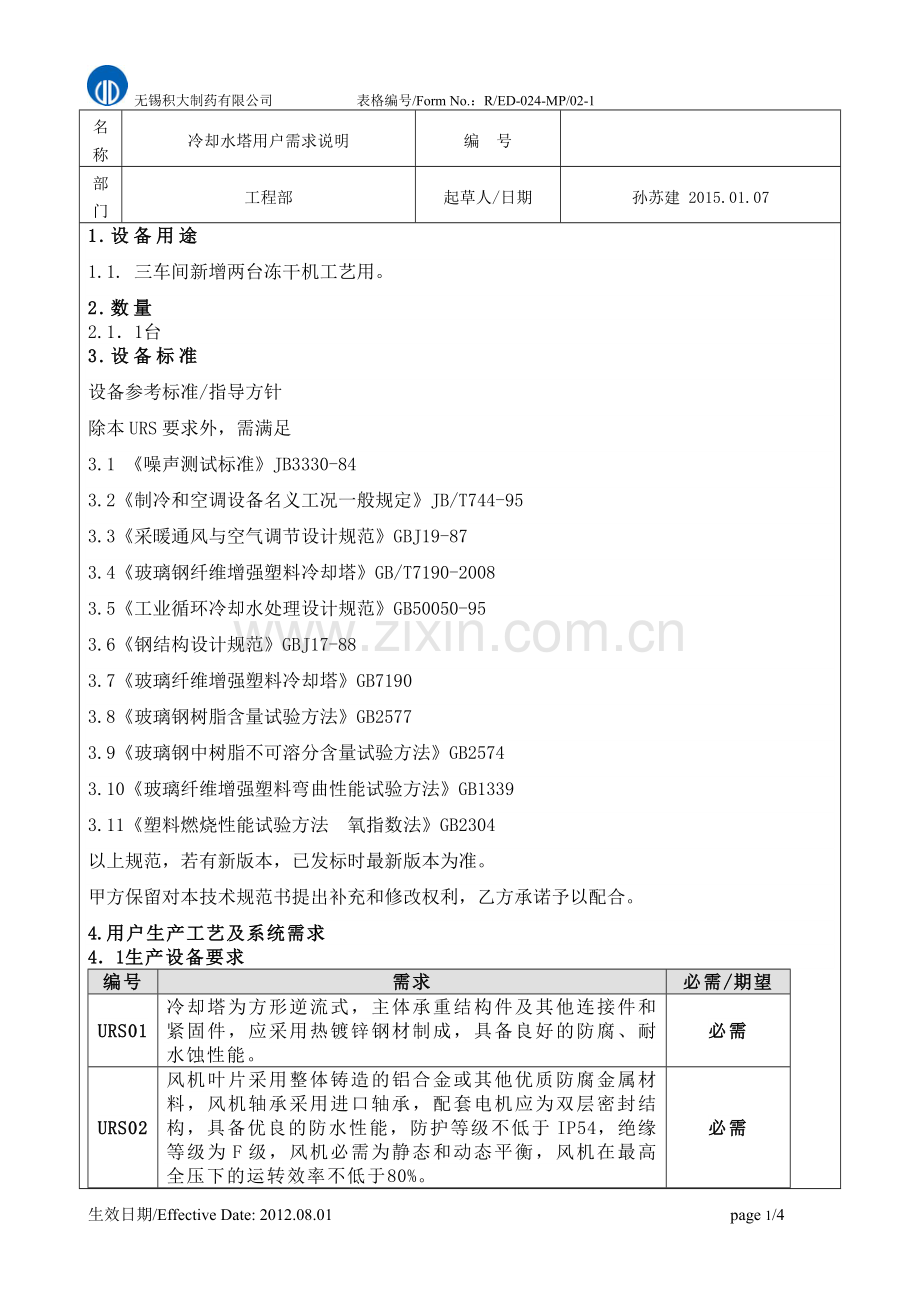

名 称
冷却水塔用户需求说明
编 号

部 门
工程部
起草人/日期
孙苏建 2015.01.07
1.设备用途
1.1. 三车间新增两台冻干机工艺用。
2.数量
2.1．1台
3.设备标准
设备参考标准/指导方针
除本URS要求外，需满足
3.1 《噪声测试标准》JB3330-84
3.2《制冷和空调设备名义工况一般规定》JB/T744-95
3.3《采暖通风与空气调节设计规范》GBJ19-87
3.4《玻璃钢纤维增强塑料冷却塔》GB/T7190-2008
3.5《工业循环冷却水处理设计规范》GB50050-95
3.6《钢结构设计规范》GBJ17-88
3.7《玻璃纤维增强塑料冷却塔》GB7190
3.8《玻璃钢树脂含量试验方法》GB2577
3.9《玻璃钢中树脂不可溶分含量试验方法》GB2574
3.10《玻璃纤维增强塑料弯曲性能试验方法》GB1339
3.11《塑料燃烧性能试验方法 氧指数法》GB2304
以上规范，若有新版本，已发标时最新版本为准。
甲方保留对本技术规范书提出补充和修改权利，乙方承诺予以配合。
4.用户生产工艺及系统需求
4．1生产设备要求
编号
需求
必需/期望
URS01
冷却塔为方形逆流式，主体承重结构件及其他连接件和紧固件，应采用热镀锌钢材制成，具备良好的防腐、耐水蚀性能。
必需
URS02
风机叶片采用整体铸造的铝合金或其他优质防腐金属材料，风机轴承采用进口轴承，配套电机应为双层密封结构，具备优良的防水性能，防护等级不低于IP54，绝缘等级为F级，风机必需为静态和动态平衡，风机在最高全压下的运转效率不低于80%。　
必需
URS03
填料采用高效专用填料，材质要求具备高效、不易堵塞、通风性能好、阻燃、具备污垢自清等功能，禁止使用再生材料制造，填料散水有效表面覆盖率不低于95%。
必需
URS03
冷却塔必需配有浮球控制自动补水装置、手动补水、溢流和排污装置，冷水出口口配有过滤器，冷却塔应方便人员检修和维护。设备配备防飘水装置，材料要求防冻、阻燃，飘水损失要符合行业标准，并要求为防冻、阻燃，飘水损失要符合行业标准，并要求提供第三方权威测试报告。
必需
URS05
冷却水进/出水温度：37℃/32℃，温降5℃。流量为200 m3/h
必需
4.2 一般要求
URS06
机组所采用的零、部件应符合本需求书的技术要求及相应的安全规程、国家标准、行业标准及按规定程序批准的图样和技术文件的技术要求。
必需
URS07
机组的设计与制造应保证在正常使用时安全的运行。
必需
4.3 机械安全
URS08
机组的设计应保证在正常运输、安装和使用时具有可靠地稳定性。机组应有足够的机械强度，其结构应能承受正常使用中可能发生的非正常操作。
必需
URS09
在正常使用状态下，人有可能触及的运行部分应设置适当的防护罩或防护网。
必需
4.3 电气安全
URS10
电机要求防水全封闭，防护等级IP55，绝缘等级F级，设备有接地装置
必需
4.5 噪声要求
URS11
设备噪声不得大于75dB
必需
4.6 工艺要求
URS12
设备能保证在全年运行
必需
URS13
冷却塔震动能满足国家相关规范、规定的要求
必需
URS14
热力性能要求：按水温降对比法求出的实测冷却能力与设计冷却能力的百分比不得小于95%。

URS15
电机的使用寿命在正常情况下运行不少于5年，轴承的使用寿命在正常情况下运行不少于20000小时。

URS16
填料和各部件应在正常情况下运行不少于10年，乙方还应提供主要部件使用年限。

4.7结构要求：
URS17
塔体采用钢框架，所有钢构件采用热镀锌，塔体结构连接螺栓采用不锈钢钢件。
必需
URS18
塔体面板应采用玻璃钢版和pvc板，并考虑抗太阳辐射影响使其具有抗老化能力，难褪色，表面光洁。
必需
URS19
塔体框架结构应保证塔体在安装、运行后的稳定性，抗风载荷：
150Kgf/m2，抗地震强度：4度基本烈度。
必需
4.8 配水系统要求：
URS20
采用自然重力多孔板或定点喷雾式布水系统，布水池应为玻璃钢材质，坚实耐用，便于维修，不宜堵塞。集水内有效水深不小于0.6m.
必需
4.9淋水要求：
URS21
填料材料应采用真空吸塑成型PVC片连接而成，填料本身有良好的收水结构，冷却效率高、通风阻力小、耐温性能好，需要提供填料检测报告。
必需
URS22
填料安装时要求间隙均匀、顶面平整、无塌落和叠片现象，填料不得穿孔破裂。
必需
4.10与土建的接口要求：
URS23
对土建单位的总包单位提供冷却塔安装基础尺寸图和安装要求，并提供冷却塔荷载点的静荷载和动荷载。
必需
4.11 培训及服务要求:
URS24
供应商应有责任对其设计的图纸和说明，对业主进行讲解和培训。
必需
URS25
负责免费对技术管理人员、操作人员、维修人员进行结构原理、性能、操作、维修、故障排除等基本知识培训，由双方人员确认受训人员达到一定的熟练程度。
必需
5. 测试需求
5.1. FAT 工厂测试
在发货前，设备必须接受在供应商工厂或车间里进行的工厂接收测试（FAT）
5.2. SAT现场测试
设备到货后由双方共同现场验收
6. 文件需求
6.1. 除了要符合需方的标准外，所有供货同时需要符合当地管理部门的要求。
6.2.其它文件（包含但不限）
l 操作、维护、手动维修
l 工具清单
l 设备装配图纸
l 备品备件清单
l 中文维护、维修手册；
l 全套说明书一式三份；
7. 安装及维护需求
7.1. 供应商应当派送专业技术人员到需方现场指导安装。
7.2. 设备出现故障，厂家到现场协助处理。
7.3. 设备应该适合于连续工作。
8. 可交货的报价单
8.1. 报价单至少要包含如下信息：
l 工艺流程图/ 安装操作图
l 设备部件的规格
l 标有设备部件位置和主要尺寸的布局图
l 材料的标准和处理的标准（制造者的标准）
l 主要部件的尺寸和重量
l 电源和其它配套公用设施参数

注：URS是user requirement specification的缩写，即用户需求说明书。
