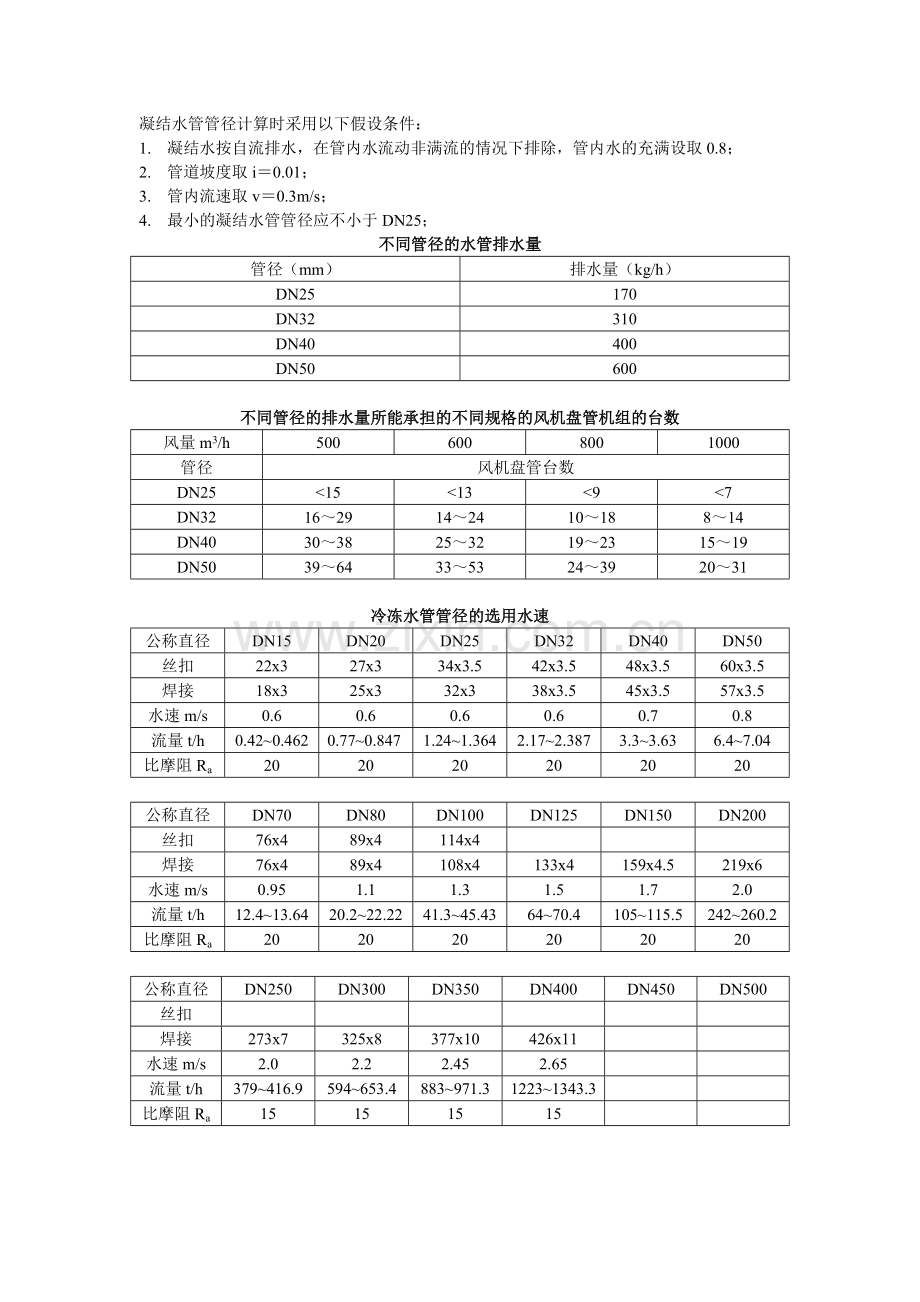

暖通常用数据表格.doc

凝结水管管径计算时采用以下假设条件：
1. 凝结水按自流排水，在管内水流动非满流的情况下排除，管内水的充满设取0.8；
2. 管道坡度取i＝0.01；
3. 管内流速取v＝0.3m/s；
4. 最小的凝结水管管径应不小于DN25；
不同管径的水管排水量
管径（mm）
排水量（kg/h）
DN25
170
DN32
310
DN40
400
DN50
600

不同管径的排水量所能承担的不同规格的风机盘管机组的台数
风量m3/h
500
600
800
1000
管径
风机盘管台数
DN25
<15
<13
<9
<7
DN32
16～29
14～24
10～18
8～14
DN40
30～38
25～32
19～23
15～19
DN50
39～64
33～53
24～39
20～31

冷冻水管管径的选用水速
公称直径
DN15
DN20
DN25
DN32
DN40
DN50
丝扣
22x3
27x3
34x3.5
42x3.5
48x3.5
60x3.5
焊接
18x3
25x3
32x3
38x3.5
45x3.5
57x3.5
水速m/s
0.6
0.6
0.6
0.6
0.7
0.8
流量t/h
0.42~0.462
0.77~0.847
1.24~1.364
2.17~2.387
3.3~3.63
6.4~7.04
比摩阻Ra
20
20
20
20
20
20

公称直径
DN70
DN80
DN100
DN125
DN150
DN200
丝扣
76x4
89x4
114x4

焊接
76x4
89x4
108x4
133x4
159x4.5
219x6
水速m/s
0.95
1.1
1.3
1.5
1.7
2.0
流量t/h
12.4~13.64
20.2~22.22
41.3~45.43
64~70.4
105~115.5
242~260.2
比摩阻Ra
20
20
20
20
20
20

公称直径
DN250
DN300
DN350
DN400
DN450
DN500
丝扣

焊接
273x7
325x8
377x10
426x11

水速m/s
2.0
2.2
2.45
2.65

流量t/h
379~416.9
594~653.4
883~971.3
1223~1343.3

比摩阻Ra
15
15
15
15

冷凝水管的公称直径选择
冷负荷（KW）
≤7
7.1~17.6
17.7~100
101~176
177~598
DN(mm)
20
25
32
40
50
冷负荷（KW）
599~1055
1056~1512
1513~12462
>12462

DN(mm)
80
100
125
150

空调水系统水管管材：DN15~DN80采用镀锌焊接钢管，用丝扣或丝扣法兰连接，以（DN公称直径）表示，钢管规格如下：
公称直径（mm）
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
外径（mm）
21.3
26.8
33.5
42.3
48.0
60.0
75.5
88.5
壁厚（mm）
2.75
2.75
3.25
3.25
3.50
3.50
3.75
7.00

DN100以上水管用无缝钢管及冲压弯头（二次镀锌），采用法兰连接或焊接，以（D公称直径）表示，钢管规格如下：
公称直径（mm）
D80
D100
D125
D150
D200
D250
D300
外径（mm）
89
108
133
159
219
273
325
壁厚（mm）
4
4
4
4.5
6
8
8

房间换气次数参考值
房间名称
换气次数（次/h）
房间名称
换气次数（次/h）
卫生间
5～10
厨房（中餐）
40～50
开水间
6～10
厨房（西餐）
30～40
制冷机房
4～6
职工餐厅
25～35
变电室
5～8
车库
5～6
配电室
3～4
浴室（无窗）
5～10
蓄电池室
10～15
洗衣房
10～15
油罐室
4～6
锅炉房、换热站
10～15
电梯机房
8～15
变配电室
20

室内照明及人员密度估算指标
房间名称
室内人数（人/m2）
照明负荷（W/m2）
旅馆客房
0.1~0.15
16~20
商店营业厅（首层）
1.0~1.2
35~45
商店营业厅（其他层）
0.5~0.8
35~45
精品商场
0.3
34~45
餐厅、宴会厅
0.5~1.0
12~20
一般办公室
0.1~0.23
18~23
会议室
0.4~0.5
18~23

高层建筑防烟楼梯间及其前室、合用前室和消防电梯间前室的机械加压送风量：
防烟楼梯间（前室不送风）的加压送风量
系统担负层数
加压送风量（m3/h）
<20层
25000～30000
20层～32层
35000～40000

防烟楼梯间及其合用前室的分别加压送风量
系统担负层数
送风部位
加压送风量（m3/h）
<20层
防烟楼梯间
16000～20000
合用前室
12000～16000
20层～32层
防烟楼梯间
20000～25000
合用前室
18000～22000

消防电梯间前室的加压送风量
系统担负层数
加压送风量（m3/h）
<20层
15000～20000
20层～32层
22000～27000

防烟楼梯间采用自然排烟，前室或合用前室不具备自然排烟条件时的送风量
系统担负层数
加压送风量（m3/h）
<20层
22000～27000
20层～32层
28000～32000

排烟风机的排烟量
排烟系统及其位置部位
排烟量或换气次数
备注
担负一个防烟分区的排烟系统
≥60m3/(h·m2)
风机最小排烟量不应小于7200 m3/h
净高大于6m且不划分防烟分区的空间的排烟系统
担负2个及以上的防烟分区的排烟系统
≥120m3/(h·m2)
应按最大的防烟分区面积计算
中庭排烟系统
体积≤17000m3
6次/h
体积>17000m3/h，最小排烟量不应小于102000 m3/h
体积>17000m3
4次/h

风机的必要压头（Pa）
送、排风系统
小系统
H=100~250

一般系统
H=300~400
空调系统
（指箱外余压）
小型系统（作用半径<20m）
H=300~400
中型系统（作用半径<40m）
H=400~500
大型系统（作用半径<60m）
H=500~700

孔板、条缝、喷口的送风速度
送风方式
送风速度
备注
孔板下送
3～5
送风均匀性要求高或送热风时，取较大值
条缝风口
2～4
送风口位置高或活动区允许风速大时，取较大值
喷口
4～8
当空调区域内噪音要求部十分严时，最大值可取10m/s

侧送百叶送风口最大送风速度
建筑物类别
最大送风速度（m/s）
建筑物类别
最大送风速度（m/s）
广播室
1.5～2.5
电影院
5～6
住宅、公寓
2.5～3.8
一般办公室
5～6
饭店客房
2.5～3.8
个人办公室
2.5～4.0
会堂
2.5～3.8
商店
5～7.5
剧场
2.5～3.8
医院病房
2.5～4.0

散流器喉部最大送风速度（m/s）
建筑物类别
允许噪音（dB）
吊顶高度（m）
3
4
5
6
广播室
32
3.9
4.15
4.25
4.35
住宅、剧场、手术室
33～39
4.35
4.65
4.85
5.00
公寓、旅馆大堂、办公室
40～46
5.15
5.4
5.75
5.85
餐厅、商店
47～53
6.15
6.65
7.00
7.15
公共建筑物
54～60
6.5
6.8
7.10
7.50

回风口的吸风速度
回风口所在位置
吸风速度（m/s）
房间内的上部
4.0～5.0
房间内的下部
不靠近座位
3.4～4.0
靠近座位
1.5～2.0
用走廊回风时
1.0～1.5

自然进、排风系统的空气流速（m/s）
地点
风速
地点
风速
进风百叶
0.5～1.0
地面出风口
0.2～0.5
进风竖井
1.0～2.0
顶棚出风口
0.5～1.0
水平干管
0.5～1.0
排风口
0.5～1.0
竖井
0.5～1.0
排风道
1.0～1.5

机械进、排风系统和空调系统内的空气流速（m/s）
部位
住宅
教室、剧院及其他公共建筑
站房、库房
适宜流速
最大流速
适宜流速
最大流速
适宜流速
最大流速
新风入口
3.5
4.0
4.0
4.5
4.5
5.0
空气过滤器
1.2
1.5
1.5
1.75
1.75
2.0
换热盘管
2.0
2.25
2.25
2.5
2.5
3.0
喷水室

2.5
3.0
2.5
3.0
风机出口
5.0～8.0
8.0
6.5～40.0
6.5～10.0
8.0～12.0
8.0～14.0
主风管
3.5～4.5
4.0～6.0
5.0～6.0
5.0～6.0
6.0～8.0
7.0～10.0
支风管
3.0
3.5～6.0
3.0～4.5
3.0～4.5
4.0～5.0
5.0～7.0
支立管
2.5
3.0～4.0
3.0～3.5
3.0～3.5
4.0
5.0～7.0
排风口
4～5~6m/s
防雨百叶0.5
2～2.5~3 m/s

有消声要求的通风与空气调节系统，其风管内的风速，宜按下表选用：
室内允许噪声级dB（A）
主管风速
支管风速
25～35
3～4
≤2
35～50
4～7
2～3
50～65
6～9
3～5
65～85
8～12
5～8

顶棚散流器风量表
尺寸
送风流速m/s
1
1.5
2
2.5
3.75
5
250×250
180
252
342
432
630
846
300×300
252
360
486
612
918
1224
350×350
324
504
666
828
1260
1674
400×400
432
648
864
1062
1584
2124
500×500
684
1008
1368
1692
2556
3402
600×600
972
1476
1962
2448
3672
4896

侧送风口风量表
尺寸
送风流速m/s
1.5
2
2.5
3.75
5
250×100
108
144
180
252
342
300×100
126
162
198
306
414
400×100
162
216
270
414
540
500×100
198
270
342
522
684
600×100
252
324
414
612
828
750×100
306
414
522
774
1026
900×100
360
486
630
918
1224
250×150
162
198
252
378
522
300×150
180
252
306
468
612
400×150
252
324
414
612
828
500×150
306
414
522
774
1026
600×150
360
486
612
918
1224
750×150
468
612
774
1152
1548
900×150
558
738
918
1386
1854
400×200
324
432
540
828
1098
500×200
414
540
684
1026
1368
600×200
486
648
828
1224
1638
750×200
612
828
1026
1548
2052
900×200
738
990
1224
1494
2466
400×250
414
540
684
1026
1368
500×250
522
684
864
1278
1710
600×250
612
828
1026
1548
2052
750×250
774
1026
1278
1926
2574
900×250
918
1224
1548
2304
3078
500×300
612
828
1026
1548
2052
600×300
738
990
1224
2070
2466
750×300
918
1224
1548
2304
3078
900×300
1116
1476
1854
2772
3708
1000×50
198
270
342
522
684
1000×75
306
414
522
774
1026
1000×100
414
540
684
1026
1368
1000×125
522
684
864
1278
1710
1000×150
612
828
1026
1548
2052
1000×175
720
954
1188
1800
2394
1000×200
828
1098
1368
2052
2736
新风入口、回风口、排风口的最大风量
尺寸
风量m3/h
新风入口
回风口
排风口
300×300
684
540
846
450×300
1026
810
1278
600×300
1332
1098
1692
750×300
1692
1368
2124
900×300
2052
1638
2556
1050×300
2376
1908
2988
1200×300
2718
2178
3402
450×450
1530
1224
1908
600×450
2034
1638
2556
750×450
2556
2052
3186
900×450
3060
2448
3816
1050×450
3564
2862
4464
1200×450
4068
3276
5112
600×600
2718
2178
3402
750×600
3402
2718
4248
900×600
4068
3276
5112
1050×600
4752
3816
5940
1200×600
5436
4356
6804
1500×600
6804
5436
8496
750×750
4248
3402
5328
900×750
5112
4068
6372
1050×750
5940
4752
7452
1200×750
6804
5436
8496
1500×750
8496
6804
10620
1800×750
10188
8172
12744
900×900
6120
4896
7650
1050×900
7146
5724
8928
1200×900
8172
6516
10188
1500×900
10188
8172
12744
1800×900
12240
9792
15300
2100×900
14274
11412
17856
1050×1050
8316
6660
10404
1200×1050
9504
7614
11916
1500×1050
11880
9522
14868
1800×1050
14292
11430
17856
2100×1050
16668
13320
20826
2400×1050
19044
15228
23796
1200×1200
10872
8712
13608
1500×1200
13608
10872
16992
1800×1200
16308
13068
20412
2100×1200
19044
15228
23796
2400×1200
21744
17424
27216
1500×1500
16992
13608
21240
1800×1500
20412
16308
25488
