三十二锤捣固机技术简介(技术交流资料)
------大连久友科技有限公司//大连诚鑫冶金机械制造有限公司(联合开发设计)

1．主要技术参数
捣固锤数量----------------------------4×8=32个； 单锤重量-----------------------------------------440 kg；
单锤捣固冲程-----------------------------400 mm； 单锤捣固频率------------------------------70次/分钟；
轨道中心距-------------------------------2000 mm； 轨型--------------------------------------------P50 kg/m；
捣固电机功率---------------------30×8=240 kW； 停锤油缸------------------------------------φ63×100；
安全挡油缸------------------------------φ63×80； 液压系统电机功率-----------------------------15 kW；
液压系统工作压力--------------------------6 Mpa； 液压系统流量--------------------------------100l/min；
煤饼尺寸--------15010/15210×500×5370 mm； 煤饼体积-----------------------------------------40 m3；
配煤细度-----------------------＜3mm占90-93%； 配煤水份-------------------------------------------10%；
煤饼捣成密度(干基)--------------------＞1 t/m3； 捣固功/单位质量煤饼--------------480 -580Nm/kg；
煤饼捣成时间------------------------------5-6 min； 设备总功率-------------------------------------260 kW；
设备总重量-------------------------------- --约85t； 最大静轮压--------------------------------- -----35 kN。

2．设备构成
三十二锤捣固机是用8个四锤捣固单元串接组成，配以液压及电气集中控制而构成的密集型排锤捣固设备。该技术适用于炭化室高度为5. 5m捣固焦炉以及5.5m以上的大型捣固焦炉。

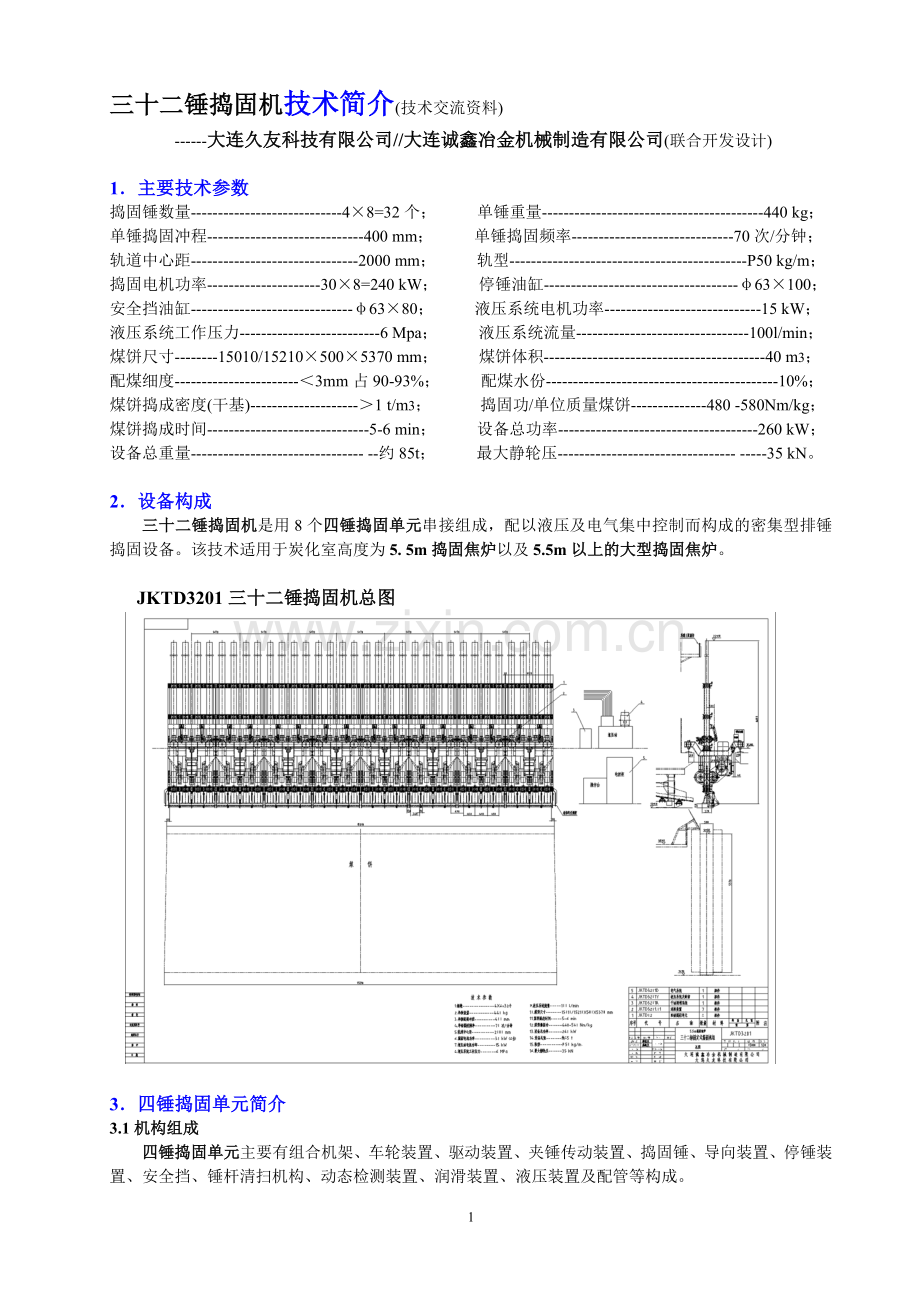

JKTD3201三十二锤捣固机总图

3．四锤捣固单元简介
3.1机构组成
四锤捣固单元主要有组合机架、车轮装置、驱动装置、夹锤传动装置、捣固锤、导向装置、停锤装置、安全挡、锤杆清扫机构、动态检测装置、润滑装置、液压装置及配管等构成。

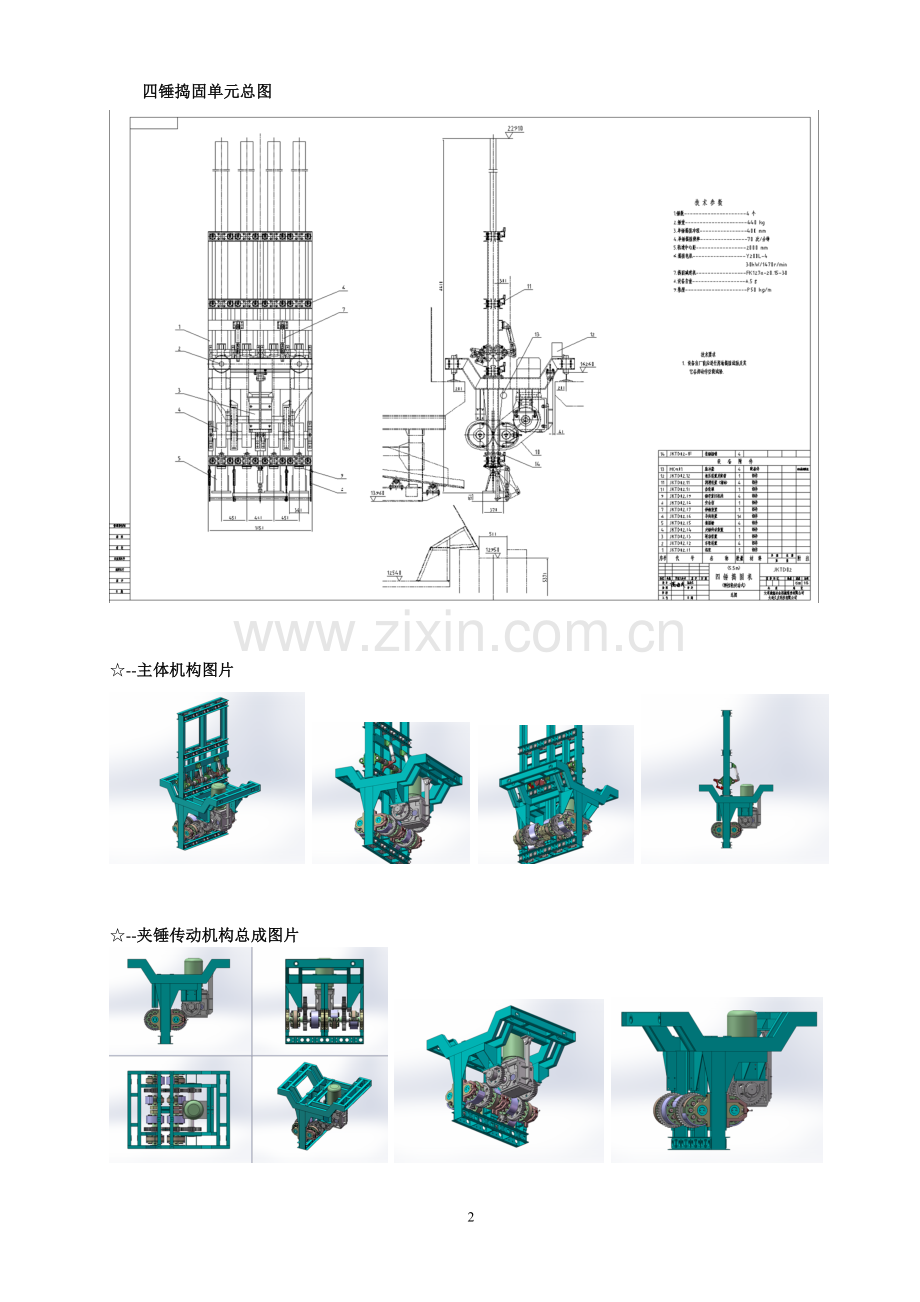

四锤捣固单元总图

☆--主体机构图片

☆--夹锤传动机构总成图片

3.2主要机构介绍
◆--夹锤传动装置主要有弹性轮、齿轮、传动轴和可调轴箱等组成。四对弹性轮分成两组，每组分别由一个齿轮带动对捣固锤杆进行半轮弹性夹板摩擦传动，实现捣固功能。在结构中设计了弹性轮双联可调轴座，采用单轴调节传动技术，调节量约6毫米，提高磨损补偿能力，最大限度地延长锤杆使用寿命。

◆--最新开发设计的GTL型弹性轮结构中采用了金属弹性元件，使用性能将会大幅度提高，具有自主知识产权。

◆--导向装置采用导板与导辊组合导向形式，主要由导板、侧导辊等组成，导辊轴有稀油润滑管路接口。导向装置按区域采用稀油虹吸渗透式局部集中润滑技术，

◆--传动机构采用最新开发的JKRH-ZS15实用型智能双线干油集中润滑系统技术。

◆--停锤装置主要有油缸、扇形齿轮、停锤凸轮等组成。采用双联结构形式和稀油虹吸渗透式局部集中润滑技术。

◆--捣固单元中还设置了锤杆清扫机构。用于刮除摩擦板表面积聚的煤粉，稳定摩擦板的摩擦系数，提高捣固工作的稳定性。

4．主要技术特点
★--传动机构简单实用，便于维护调整及更换；
★--导辊及导板经表面处理，对锤杆摩擦损伤较小；
★--优越的润滑技术，确保设备传动机构长期稳定可靠运行；
★--采用金属弹性元件制作的GTL型捣固机弹性轮其弹性好，刚度柔韧，抗疲劳，寿命长，夹锤传动力学特性相对最稳定，性能最优越。弹性元件使用寿命可达数年以上(按无限寿命设计)；
★--弹性轮结构简单实用，径向弹性变形全是有效变形，工作范围可以达到6-7mm，并可长时间使用；
★--具有弹性与刚性互补的夹锤传动转矩特性，优于其它现有技术；
★--单轴调节补偿传动技术，可以人工调节，实现磨损补偿3mm，结合初始弹性自动补偿3-4mm，锤杆单面磨耗量可达6-7mm（双面12-14mm），使锤杆有较长使用寿命周期；
★--采用特制复合型摩擦板，吸收了国外先进工艺制作技术，使用寿命相对较长，优越的性价比；
★--国内外最密集型排锤捣固，夯击强度高，增大堆比重和煤饼强度，最高的捣固功效。
★--焦炉煤饼捣固机传动技术基本可达国际先进水平，完全可以替代进口设备。

大连诚鑫冶金机械制造有限公司与大连久友科技有限公司专业从事捣固机等焦炉机械设计与制造、产品技术开发、技术转让、技术支持与技术服务。愿与业界同仁合作开发，共享成果，携手提高发展我国捣固炼焦装备技术水平，竭诚为广大客户提供先进优质的产品与技术。

大连久友科技有限公司：0411-86526038
大连诚鑫冶金机械制造有限公司：0411-82626333
咨询联系人：高继庆 （15542686163）/ 邮箱：477891@
