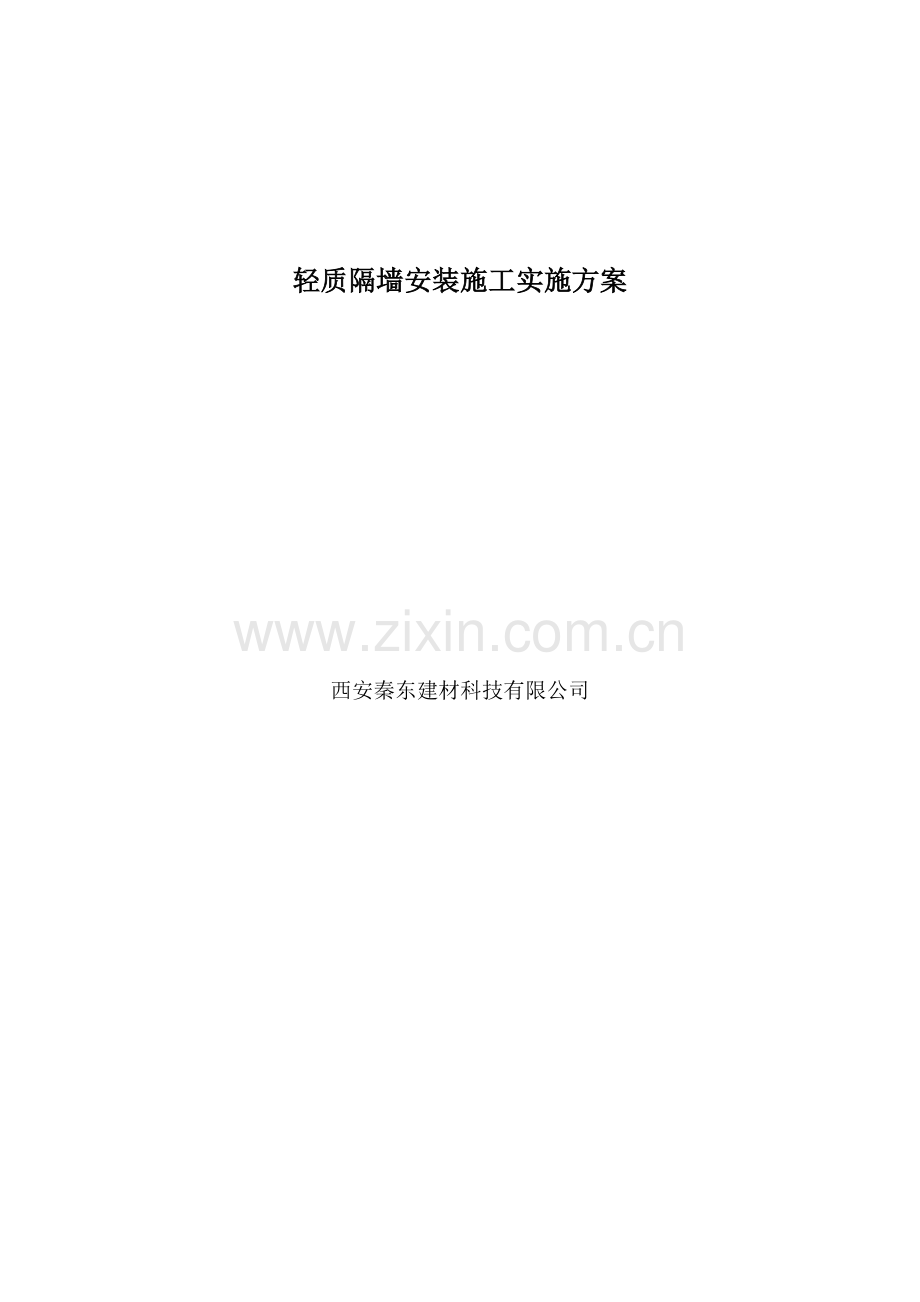

轻质隔墙安装施工实施方案

西安秦东建材科技有限公司

陶粒轻质隔墙板安装施工方案
陶粒机制空心轻质隔墙板是以普通硅酸盐水泥为胶凝材料，以工业炉渣或水渣和黏土陶粒为填充料与骨料，采用机械压振成型的新型墙体材料。具有质轻、高强、保温、隔音、防潮、耐火、便于施工等优点和特性，可广泛用于各种框架式民用建筑和工业建筑中作为非承重内隔墙，亦可用作单层建筑非承重外墙或围墙。
为确保工程安装质量和工期， 陕西省建筑标准《轻质空心条板安装图集》（陕02 J07-1）的设计要求，结合我公司产品特点和多年来的安装经验以及项目现场的安装施工条件，制订本《施工实施方案》。
一、 构造要求
1、 隔墙安装允许高度和长度必须符合如下规定：
（1） 允许拼接高度：
GH―90系列不大于3.6m；
GH―120系列不大于4.2m；
（2） 允许拼接长度：
GH―90系列不大于9m；
GH―120系列不大于12m；
（3）超过允许拼接限度的内隔墙须经设计核算，设置等于板厚的构造梁、柱或用槽钢、角钢增强加固后方可安装。
2、墙板安装时，在允许限度内可拼接补板，但相邻板的拼接缝必须错开，且拼接缝之间距离不小于200mm。
3、墙板与墙板之间的垂直接缝赢采用1号水泥粘接剂粘接，并用耐碱玻璃纤维嵌缝带作封口处理。
4、隔墙板定于混凝土楼板或梁的接缝用1号水泥粘接剂进行粘接，厚度应在5mm-10mm之间。
5、板底与混凝土楼板或梁的粘接用1：3的水泥砂浆或C20细石混凝土嵌实，厚度不得大于30mm。
6、为满足墙体抗震设计要求，墙板顶部应设施钢板卡，并用射钉固定，钢板卡位于两班之间的接缝处。
7、安装门洞、过道等处的过梁板应满足下列要求：
（1）宽度小于1.2m的可直接用轻质隔墙板横向安装：
（2）宽度大于1.2m时，必须采取加强措施。如过梁板底部第一孔加Ф8mm钢筋混凝土灌实；
（3）门窗顶过梁的支撑太宽度不得小于150mm，支撑台下的板孔必须用细石混凝土砂浆灌实。
二．施工设备
1、墙板安装施工前应编制排板图，尽量采用整板，减少接缝，各种节点必须按陕2000j17安装图集要求进行施工，特殊节点应另外编制详细构造图。
2按照确定的施工方案，备齐工程所需的板材。粘接剂、玻璃纤维嵌缝带、U型钢板卡等辅助材料（如下表所示）。

辅助材料
性能指标
用 途
1号水泥
粘接剂
抗碱强度MPa≥2.0 粘接强度≥3.0
初凝时间h 0.5—1.0
用于墙板之间的接缝粘接
2号石膏
粘接剂
抗剪强度MPa≥1.5 抗折强度MPa≥1.0
抗碱强度MPa≥1.0 终凝时间h 3.0
用于墙板板面修补和找平
玻璃纤维嵌缝带
涂塑中碱玻璃纤维网格带 8目/英寸
布重120/㎡ 100mm×50mm
断裂强度： 经纱﹥300 纬纱﹥100

用于板缝处理和转角处理
钢板卡
厚度≥1.2 宽度≥4.5
用于固定板墙与楼板的连接
3.准备切割机、射钉枪、撬杠、抹灰版、调料斗、靠尺、电缆。照明工具等相关的施工机具。
4、冬季施工或作业环境气温低于零度时，应停止施工作业或采取特殊防护措施方可进行施工作业。
三．施工规范
1、基本施工流程：
清理施工作业面→放线→按设计要求排板→切割补板→板材顶端和侧边涂抹粘接剂→竖板→临时固定→校正挤浆楔紧→刮除挤出的粘接剂→用砂浆（或细石混凝土）封板边底接缝→安装防震钢板卡→门窗洞口安装→接缝处粘接前锋带→板面平整度处理。
2、清理施工作业面表面尘土后，应按设计要求在墙地面弹出隔墙板位置的中线和边线，标出门窗洞口和管线走向及预留孔洞。
3、安装墙板时应将其顶端和侧边缘粘接面先满涂粘接剂，粘接剂厚度不少于5mm。
4、补板作业应根据排板的实际尺寸，在整板上划线，依线用切割机切开，竖向切口处应用水泥砂浆封闭填平，拼接时面积仍应满足涂粘接剂。
5、墙板固定应先墙板后门窗洞板，先整板后补板，墙板竖起时，可用撬杠将侧面用力撬紧就位，并及时校正垂直度和相邻板面的平整度，使接缝密合顺直，缝隙不得大于5mm。挤出的粘接剂要及时刮平补齐，随即在墙板底部用木楔顶紧，上端为临空时应在大面处用支撑临时固定。
6墙体全面固定后，墙板底部必须用1：3水泥砂浆塞缝填实，底缝不大于30mm。所有轻质隔墙板的各种竖向拼缝以及与其他墙、梁、柱、板与板的连接处，均应粘帖玻璃纤维嵌缝带做防水处理。
7、安装好的墙体养护时间不得少于七天，填缝混凝土的强度大于1.5MPa时（一般为三天）方能拆除木楔，并用砂浆填塞补孔。养护期内严禁敲凿墙体，避免震动开裂。
8、防震钢板卡必须按设计要求的数量、规格、型号用射钉牢靠固定，不得少放、漏放、歪斜和松动，安装的钢板卡也不得高出墙面。
9、管线安装：
（1）管线走向应预先安排，尽量从墙板竖孔内穿过。穿过楼层的竖向管线部位，应在墙板上划线切槽，严禁使用重锤直接敲击墙面，以免震坏墙体。水平管线走向必须划线切槽的，切割深度不得大于墙板厚度的1/2。单板双面有水平管线时，应上下错开，起垂直距离不小于300mm。在墙板上布入管线后，应用砂浆或细石混凝土封闭沟槽，沟槽表面粘贴玻璃纤维网格布补平。
（2）接线盒、开关箱等预留位置由电工定位准确，按划线尺寸切割，安装后用粘接剂封闭缝隙。
（3）安装水箱、瓷盆、风管、吊柜等重物时，应按预留尺寸要求剔凿孔洞后埋入金属件，用粘接剂或1/2水泥砂浆粘牢塞实，达到强度后方可安装。
（4）电气器件、衣帽钩、挂镜、等轻物，可用膨胀栓固定或电钻在墙板上打孔，埋入木楔，用木螺钉进行固定或直接用小铁钉钉牢即可。
10、墙面整理：
对安装好的墙面进行检测，确保水平位移不超过4mm，平整度及垂直度偏差（用2m靠尺检测）均不超过3mm。出现偏差应采取修补或找平的方法进行调整，然后用2号石膏粘接剂处理。
附：
陶粒轻质隔墙板安装允许误差表
项次
项目
检查方法
允许偏差
1
表面平整
用2m靠尺和塞尺
3mm
2
垂直偏差
用2m托线板或经纬仪
3mm
3
门窗洞中心偏差
用钢尺测量
3mm
4
门窗洞尺寸偏差
用钢尺测量
5mm

四、施工组织

联系我们：联系人：赵瑞：13991813663
                   周军：13809156187
                   金立强：13991829534

西安秦东建材科技有限公司
2012年6月21日
