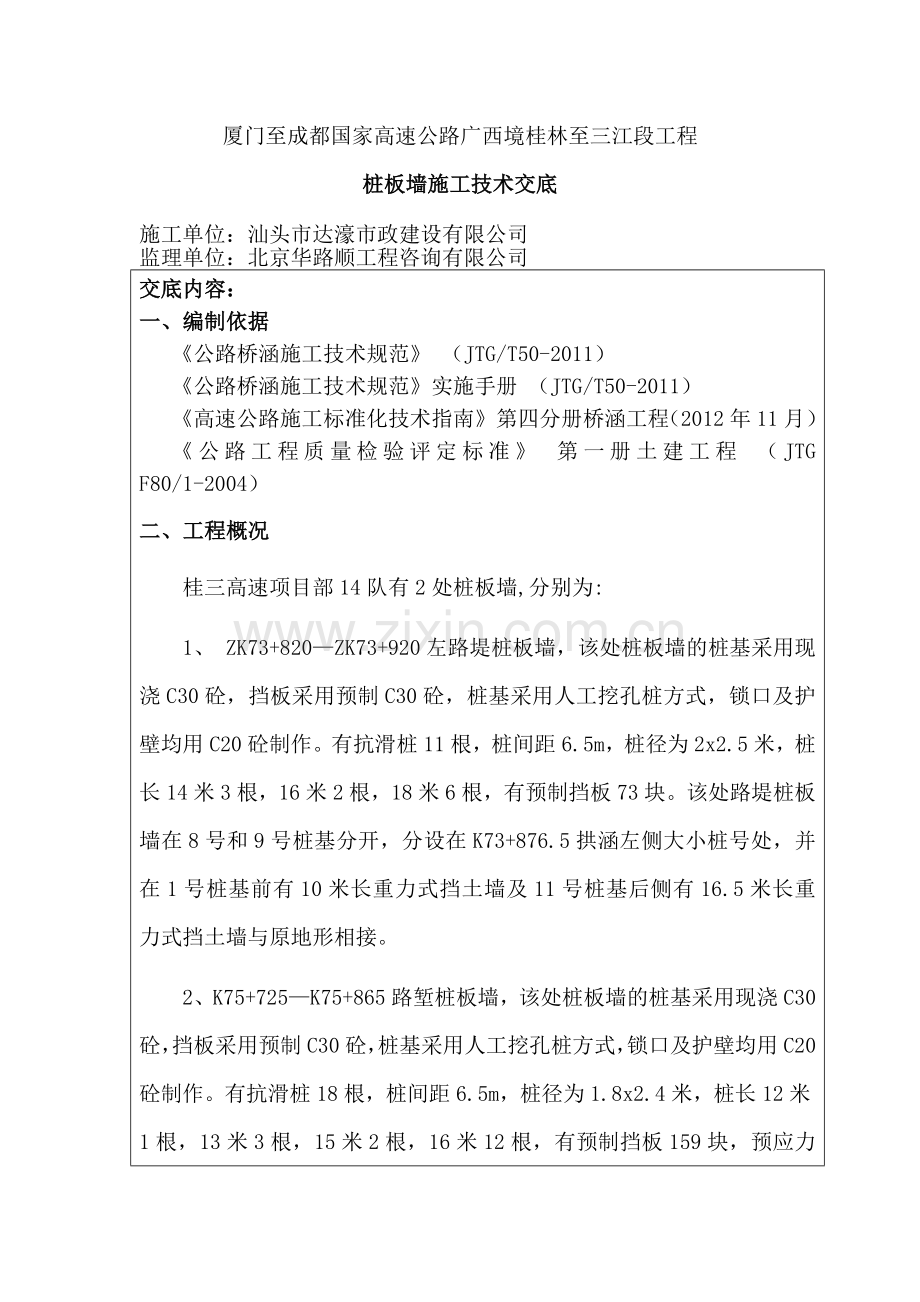

厦门至成都国家高速公路广西境桂林至三江段工程桩板墙施工技术交底施工单位：汕头市达濠市政建设有限公司监理单位：北京华路顺工程咨询有限公司交底内容：一、编制依据 公路桥涵施工技术规范 （JTG/T50-2011） 公路桥涵施工技术规范实施手册 （JTG/T50-2011）高速公路施工标准化技术指南 第四分册 桥涵工程（2012年11月）公路工程质量检验评定标准 第一册土建工程 （JTG F80/1-2004）二、工程概况桂三高速项目部14队有2处桩板墙,分别为:1、 ZK73+820ZK73+920左路堤桩板墙，该处桩板墙的桩基采用现浇C30砼，挡板采用预制C30砼，桩基采用人工挖孔桩方式，锁口及护壁均用C20砼制作。有抗滑桩11根，桩间距6.5m，桩径为2x2.5米，桩长14米3根，16米2根，18米6根，有预制挡板73块。该处路堤桩板墙在8号和9号桩基分开，分设在K73+876.5拱涵左侧大小桩号处，并在1号桩基前有10米长重力式挡土墙及11号桩基后侧有16.5米长重力式挡土墙与原地形相接。 2、K75+725K75+865路堑桩板墙，该处桩板墙的桩基采用现浇C30砼，挡板采用预制C30砼，桩基采用人工挖孔桩方式，锁口及护壁均用C20砼制作。有抗滑桩18根，桩间距6.5m，桩径为1.8x2.4米，桩长12米1根，13米3根，15米2根，16米12根，有预制挡板159块，预应力锚索18根。三 施工方案1、施工准备1、桩位测设采用全站仪进行放样定出桩位，根据桩位引出护桩，桩孔开挖后再将护桩引至混凝土护壁上，并做好护桩的保护工作。 2、进行场地平整，开挖前，桩基周围的一切不安全因素必须清除。平整场地要因地制宜，要在桩孔四周做好临时防护措施及安全警示标志。3、为防止雨水侵入桩孔，在孔口四周挖好排水沟，以利于排水，并注意出土道路的走向，弃土地点应离孔边至少5m以外，出土达到一定数量或影响施工作业时，应组织机械进行清运。4、采用卷扬机提升设备，准备提升设备时，首先要考虑到作业情况，即对施工作业是否方便灵活，机具是否拆装容易，还应注意到吊斗容量与起重能力的适应，起重安全系数应大于 3，挂钩要求牢固，摘挂容易又有保护措施，人员上下应系的安全绳等。5、准备挖掘施工机具，如铁锹、铁镐、铁锤、提土斗、水泵等2、施工工艺桩位放样开挖桩孔钢筋混凝土护壁桩孔检查钢筋就位、检查桩身灌注混凝土加工制作钢筋复核桩位安装挡板预制挡板 备注； 对于路堤桩板墙，抗滑桩分地下桩基部分和地上桩柱部分，先灌注地下桩基部分，再立模板浇筑桩柱及两侧耳墙，以便安插挡板。对于路堑桩板墙，灌注抗滑桩时注意预留锚索孔洞及预埋锚杆，待桩基检验合格后分层开挖，张拉锚索及安装挡板。3、桩基施工3.1桩基开挖首先测定桩位、平整场地；安装井架；修筑出碴道路。桩孔开挖前应首先作好井口防水、排水工作并搭设好雨蓬，开挖后及时设置钢筋混凝土锁口和护壁。根据桩孔孔口段土质情况将井口挖至1.0m深时，应及时采用C20钢筋砼浇注成锁口，防止雨水流入井口内及防止下节井壁开挖时井口沉陷。锁口顶面平整，护壁厚度不小于0.25m，并略高出原地面不小于300mm。护壁应各桩对齐，光滑平整，施工时必须保证护壁施工质量，以便挂板。桩基采用隔桩开挖施工，桩孔爆破采用浅眼爆破法，严格控制用药量，桩孔较深时则采用电引起爆。开挖深度：开挖采取边挖边支护的方法。每节挖深1m后，浇筑砼护壁，护壁厚不小于0.25cm。遇到特殊地质时开挖深度视地质情况确定，如石质风化易破碎或有地下水出露地段，井壁容易发生坍方，每节开挖深度相应缩短。开挖方法：为减轻开挖时对井壁的震动，土质地段采用人工从上到下逐段用镐、锹进行，坚硬土层用锤、钎或风镐破碎，挖土次序先中间后周边挖孔软岩地段采用人工配合风镐进行，桩基嵌岩深度范围不得采用爆破施工。开挖过程中遇到地质破碎的地带用钢箍或木头加强支护，同时加紧护壁的施工，使护壁尽快达到固壁作用。施工中随时检查孔径、中线及标高，每次开挖后都作好井身地质的观察和记录，描绘地质柱状图，地质与设计不符时报请监理工程师，并采取相应的处理措施。 桩孔开挖过程中，内壁要求打好对撑，保证安全。挖孔达到设计深度后进行孔底处理，做到平整，无松渣、淤泥、沉淀等软层，并报质检工程师、监理工程师进行检查。 出碴方法：由于施工场地狭窄，桩内出碴采用孔内人工装碴，卷扬机垂直提升，井外人工配合手推车运输的施工方法出渣。 护壁施工：挖孔桩护壁采用不小于25cm厚C20砼，竖向筋采用12与分布筋采用16（详见施工图纸），以保护挖孔桩周围土体。模板施工：在立模前，先清除岩壁上的浮土和松动石块，使护壁砼紧贴围岩，护壁模板由4块活动钢模板组合而成。护壁支模由中心线控制，将控制桩轴线、高程引到第一节砼护壁上，每节以十字线对中，吊垂球控制中心点位置，用尺杆找四边净距，然后由基准点测量孔深。为便于拆模及浇筑，上口与下口的角度做成一定的倾角，上口孔径与设计相同，地质条件差时，每节护壁间预留供灌注砼用空间不大于25cm，并注意灌注砼后立即填满空隙，且上下模板搭接10cm以加强上下节护壁的整体性。护壁砼灌注：护壁砼灌注采用提升设备运送砼，小型插入式振捣器捣固。灌注砼时，使两节护壁形成交错搭接状。护壁灌注后，桩井净断面尺寸不得小于桩身设计断面尺寸，每浇完三节护壁后进行一次桩中心位置的校核工作，并对桩的直径和垂直度进行检查，发现偏差，及时采取措施纠正。为使护壁尽快达到固壁作用，砼搅拌时掺入早强剂，提高砼早期强度。 井内通风与排水：桩孔深度超过10米，为保证孔内有新鲜的空气，在孔口设置通风机，用软胶管向孔下通风，保证施工期间孔下空气质量。若桩孔挖至有水地段，孔内设集水坑，渗水量大时采用离心泵或多级泵抽水。上下井设施：上下井爬梯采用HRB16钢筋制作，以解决施工人员上下井的问题。（详见施工图纸）。3.2钢筋笼的制作和安装钢筋笼采用井内作业，每节钢筋笼按设计尺寸及配筋加工制作完毕（详见施工图纸）。钢筋必须是附有出厂合格证明的钢筋，进场后及时报试验室取样试验报验，合格后才允许用于工程中。钢筋焊接所用焊条必须与钢筋类别、规格相适应，焊接前必须进行试焊，经项目部实验室检测合格后方可进行正式焊接。焊工必须持证上岗。 钢筋（25mm ）间焊接均应采用双面搭接焊，搭接长度不小于5d，（d为钢筋直径），焊接接头应错开布置，在接头长度区段内（焊接接头长度区段是指35d，且不小于1000mm）同一钢筋不得有两个接头，配置在接头长度区段内的受力钢筋，其接头的截面积占全部截面面积的最大百分率为50%。焊接时焊缝高度应等于或大于被焊接钢筋直径的0.3倍，焊缝宽度b应等于或大于被焊钢筋直径的0.7倍，钢筋焊缝要求平顺饱满，不得咬焊、堆积、漏焊，气孔数量应符合规范要求。下钢筋笼必须将焊渣清出干净。钢筋焊接接头与钢筋弯曲处的距离不小于10d。主筋25 mm的钢筋采用高强直螺纹机械连接接头技术，接头错开布置，每个断面接头数量不超过50%。为了保证钢筋笼具有足够的刚度，在制作钢筋笼时增加径向临支撑。钢筋骨架应在预制的支架上严格按设计图纸和施工技术规范成型，以确保骨架各部分尺寸及方便施工为原则，要求主筋顺直，箍筋间距均匀，绑扎及点焊质量符合规范要求，吊装过程中不能有开焊、松脱和变形现象，定位钢筋必须高度足够，以保证钢筋骨架有足够的保护层。3.3桩砼浇注施工前检查浇筑部位钢筋、预埋件等全部安装完毕，验收合格后方可施工。浇筑砼的操作平台已辅设完毕，辅助设备准备就绪。砼使用的水泥、砂、碎石送检合格，已委托试验室进行砼配合比试配，配合比经监理和业主确认。检查钢筋数量、规格及位置和搭接作法清理井内杂物监理确认同标号的水泥砂浆垫层浇砼养护混凝土灌注方法视孔底及孔壁渗水情况而定：如孔底、孔壁渗水上升速度大于6mm/min时，应采用符合规范要求的水下灌注法施工；如孔底、孔壁渗水上升速度小于6mm/min时，应采用有效措施封水，清干净孔底积水后，与孔壁不渗水的桩可采用导管或串筒下料灌注施工。浇筑砼时采用分层振捣，分层厚度为50cm为宜，振捣砼时，严禁触碰钢筋。混凝土灌注时采用串筒，串筒距混凝土面不大于2 m，灌注工作连续进行，不得形成水平施工缝。灌注分层进行，每50 cm采用插入式振动器振捣一次。注：对于路堑桩板墙的桩基，采用锚杆挂板式。在护壁施工完成后，在桩身与挂板连接钢筋的设计位置，用风枪打穿护壁，并将32连接钢筋与桩身钢筋笼焊接牢固，以便后期挂板。并注意预埋锚索PVC导管。4、桩间板预制及安装4.1桩间板预制为确保挡土板的预制质量，挡土板按设计尺寸在构件预制场集中预制，预制时按设计预留泄水孔，两端预埋钢筋，供吊装时用，预制时标注好正反面与板块型号。为保证砼表观质量,采用5cm厚的光滑覆膜板制作。预制挡土板时预留好吊装孔。（详细尺寸及配筋见施工图纸）挡土板内混凝土振捣时，必须采取有效措施严格控制钢筋的设计位置，避免钢筋上爬、侧移而影响其承载力。钢筋混凝土挡土板采用翻转脱模时，混凝土的强度必须达到70以上才能翻身搬运。挡板砼养护必须及时，且养护时间不得小于7天。预制挡土板的尺寸误差：长度为+10mm-5mm，宽度和厚度为5mm，且外观平整无蜂窝麻面4.2 路堑桩板墙挡板的安装 对于路堤档板墙，在抗滑桩施工完毕，检验合格后进行开挖，路堑开挖自上而下按每2m一层进行，开挖时控制好边坡，以确保护壁及予埋筋不受破坏。路堑开挖至桩顶下2m后整平场地，进行抗滑桩的预应力锚索施工。4.2.1预应力锚索施工预应力锚索施工方法：预应力锚索施工流程：施工准备锚孔钻造锚索制安锚孔注浆孔外砼垫板施工锚孔张拉锁定验收封锚。 1）锚孔测放 根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上，孔位误差不得超过20mm。 2）钻孔设备 岩层中采用潜孔钻机成孔，在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。 3）钻进方式钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 4）钻进过程钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.10.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 5）孔位孔深钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 6）锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻12分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压0.20.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下锚与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 7）锚孔检验锚孔钻造结束并经现场监理检验合格后，进行下道工序。在现场监理旁站的条件下，一般根据设计孔径、钻头和标准钻杆检验孔径、孔深，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，锚孔施工分项工作全部合格后，即可认为锚孔钻造检验合格。 8）锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固段，每隔1.0m设置一个对中支架，使锚索居中，自由段每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套70 mm的PVC管，套管两端1020cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理应满足公路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控制在50mm范围内），确保锚固长度。 9）锚固注浆 注浆采用一次注浆法，将自由段涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。砂浆经试验比选后确定施工配合比。实际注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，施工过程中，做好注浆记录。10）张拉 锚索锚固端的注浆达到设计强度的80%后，进行预应力张拉，张拉力符合设计要求。11）抗拔力试验 在锚索施工过程中，首先选定12根锚索进行抗拔力试验，检查锚索锚固段的锚固效果是否满足图纸要求，如否，报监理工程师及设计单位，变更将锚固段的设计。4.2.2路堑预制板安装 路堑机械开挖后，人工清除抗滑桩上残土。用同标号砼找平抗滑桩护壁外侧，以方便挂板施工。挂板至上而下，依次安装。路堤桩板墙的挡土板与抗滑桩以锚杆连接，锚杆锚头采用四根22钢筋焊接，严格保证焊接质量。挡土板锚固焊接好后，采用M30水泥砂浆封闭锚头及钢垫板。 挡土板安装要求中线、标高、位置正确，表面平整，光洁度好。挡土板施工时，必须挂线作业，保证所有挡土板在同一平面上，且垂直度符合要求。板缝采用砂浆填塞密实，做到板缝宽窄均匀、顺直4.3 路堤桩板墙挡板安装桩身达到设计要求后，在桩两侧测量并划出第一块挡土墙的位置及标高，按设计标高整平基底，面板组装采用汽车吊吊装，人工配合。吊装与路基填筑同步进行，边填筑边吊装挡土板。每吊装一块挡土板后，就开始进行后背回填。回填土用渗水填料，并进行夯实。按照设计，同步安设好排水管。桩板施工完成后，按设计要求进行桩板墙装修，使桩板墙全部达到设计要求。 桩板墙墙后填筑前按设计要求作好碎石反滤层，然后进行墙后回填，用于回填的全部材料，必须符合技术规范和设计要求，填料既要能被充分压实，又要具备良好的透水性，采用石方回填。回填应分层填筑，根据压实机型，一般控制在每层填厚不大于50厘米，分层填筑应尽量保证摊铺厚度均匀、平顺。在雨季回填时，填筑面应做成3%-4%的坡度，以利于排水。回填前，先在断面上划分回填层次，确定检测频率，填写检测记录。不同回填料分层填筑，不准混合用。每层回填都要做压实度检验，压实度检验记录必须和填筑高度相等，并保证符合技术规范要求。5、挡土墙施工在桩板墙两侧各有一段重力挡土墙，桩板墙与挡土墙相接处设伸缩缝，以沥青麻絮填塞。保证桩板墙、挡土墙与原地形衔接顺适。挡墙施工程序为：测量放样开挖基槽安装基础砼模板验模浇注片石砼拆模养护测量定位墙身线安装基础砼模板验模浇注片石砼拆模养护墙背回填。5.1施工放样首先用全站仪放出挡墙的中轴线然后依据挡墙底座宽，基础深度及放坡系数放出挡墙开挖长度和宽度并用白灰划线。作好定位放线记录并签证。在场地周围已有建构筑物通视条件良好的墙上作标高点，以控制挡墙上部的高程和水平度。5.2基槽开挖 1、开挖前将场地清理平整，做好排水坡向向有关部门了解和查阅资料，在施工红线范围内是否有地下管线、电缆，洞穴，如有应先排除后方进行开挖。2、基槽土石方部份主要采用挖掘机开挖，当挖至设计标高以上预留30cm则用人工开挖按要求将基底清理千净，并通知设计单位、现场监理和建设单位进行验槽。检查基底承载力、轴线和标高，本段基底承载力要求不低于200KPa，如基底承载力达不到设计要求，采取换填 砂砾、碎石等处理措施，同时作好隐蔽检查记录并签证。3、挡土墙基础采用分段跳槽开挖，开挖时须注意基坑支护，开挖后应立即施工挡墙及墙背回填，避免基坑坍塌。5.3、基础片石砼浇筑1、在地基上浇筑砼前，对地基应事先按设计标高和轴线进行校正，并应清除淤泥和杂物，同时排除开挖出来的水和开挖地点的流动水，以防冲刷新浇筑的砼。 2、浇筑前，应根据砼基础顶面的标高在两侧模板上弹出标高线，如果采用原槽土模时，应在基槽两侧的土壁上交错打入长10cm左右的钢筋，并露出23cm，钢筋面与基础顶面标高 平。钢筋之间的间距约3米左右3、根据基础深度宜分段分层连续浇筑砼，每浇注一层砼，应当投入一定数量的片石，片石直径应为1530cm，采用人工投放片石，各段层间应相互衔接，每段间浇筑长度控制在23m距离，做到逐段逐层呈阶梯形向前推进。挡墙基础每10米设置沉降缝。当浇筑至设计基础顶面标高后，在基础顶面插入石笋，石笋外露部分应在10cm左右，确保基础与墙身形成很好的连接。5.4、墙身片石砼浇筑1、首先根据设计图纸用全站仪放出挡墙的墙身线，清理掉基础上面的杂物，安装墙身模板，按设计标高用墨斗弹线，控制好墙身的顶面标高。2、根据基础深度宜分段分层连续浇筑砼，每浇注一层C15砼，应当投入一定数量的片石，片石直径应为1530cm，各段层间应相互衔接，每段间浇筑长度控制在23m距离，做到逐段逐层呈阶梯形向前推进。3、按设计做成泄水孔，泄水孔间距2.5m，坡度5%，呈梅花型布置，采用孔径10cmPVC管设置。在台背设反滤层，用透水性较好的碎石作滤层材料。泄水孔底部用粘土夯实以隔断水向下渗漏。 4、混凝土浇筑要点：浇筑前，对支撑、模板及预埋件进行检查，将模板内的杂物、积水清理干净；模板接缝填塞严密，混凝土集中在自设搅拌站拌制，拌和车运至现场。汽车吊送入模。混凝土水平分层浇筑，分层厚度不超过30，大致水平，分层振捣，边振捣边往里加片石，片石数量不超过混凝土体积的25%，加片石时应注意，片石与模板之间的距离不得小于10cm，片石与片石之间的距离不得小于20cm。在浇筑前每一石块用干净水洗静使其彻底饱和，底层亦应干净并湿润。插入式振动器振捣密实，振动器移动间距为5070，与模板保持1015的间距，插入下层510，振捣棒要快插慢拔，不得碰撞模板。振捣时间根据砼坍落度确定，一般为1825秒。振捣以砼下沉稳定，不再冒出气泡，表面平坦、泛浆为度。浇筑过程中有专人检查模板及支撑，发现问题及时处理。 5、操作要点：混凝土浇筑要连续进行，如因故必须间断时，其间断时间要小于前层混凝土的重塑（初凝）时间，否则按施工缝处理。 混凝土浇筑工程中注意观察模板、支架等工作情况，如有变形、移位或沉陷，应立即校正、加固，处理后方可继续浇筑。拆模后对砼进行洒水养护，当气温低于5时，不得洒水。5.5 墙背回填墙背采用碎石填料进行回填。碎石规格35cm，回填在砼强度达到100% 后才能回填。由于先回填碎石之后路基填土与墙背回填结合面无法保证填土的压实度，因此本段重力式挡墙宜采用先填土至墙顶面以上再反开挖回填碎石的施工方法。回填碎石宜采用分层回填的施工方法，每层厚度为2030cm，达到泄水孔高度后按设计要求设置土工布包裹碎石的反滤包，防止碎石跌入泄水孔，从而保证泄水孔的有效使用。四、 施工质量控制措施抗滑桩定位采用全站仪放样，桩身断面尺寸、中心位置、孔底高程、护壁厚度必须符合设计和规范要求。人工成孔灌注桩质量须符合下表的规定：钢筋笼质量检验标准 (mm)项目序号检 查 项 目允许偏差或允许值检 查 方 法主控项目1主筋间距10用钢尺量2钢筋骨架长度100用钢尺量一般项目1钢筋材质检验设计要求抽样送检2箍筋间距20用钢尺量3直径10用钢尺量人工成孔混凝土灌注桩质量检验标准项目序号检查项目允许偏差或允许值检 查 方 法单位数值主控项目1桩 位mm50基坑开挖前量护筒，开挖后量桩中心2孔 深mm+300只深不浅，用重锤测，或测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度3桩体质量检验按建筑基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50cm按建筑基桩检测技术规范4混凝土强度设计要求试件报告或钻芯取样送检5承 载 力按建筑基桩检测技术规范按建筑基桩检测技术规范一般项目1垂 直 度0.5%测套管或钻杆，或用超声波探测,干施工时吊垂球2桩 径mm+50井径仪或超声波检测，干施工时用钢尺量3泥浆比重(粘土或砂性土中)1.151.20用比重计测，清孔后在距孔底50cm处取样4泥浆面标高(高于地下水位)m0.51.0目测5沉渣厚度端承mm50用沉渣仪或重锤测量摩擦mm1506砼坍落度水下mm160220坍落度仪干施工mm701007钢筋笼安装深度mm100用钢尺量8混凝土充盈系数1检查每根桩的实际灌注量9桩项标高mm+30,50水准仪，需扣除桩顶浮浆层及劣质桩体每根桩终孔时均由质监人员根据施工记录、岩石状态，结合地质资料进行鉴定，并报监理确认桩端基岩承载能力和嵌岩深度满足设计要求后，方可浇注桩身混凝土。按规定留取混凝土试验件，做出试压结果。每浇注50m3必须有1组试件；小于50m3的桩，每根桩必须有1组试件。1、锚固桩开挖及衬砌立模，均应从井口吊线，以防止超欠挖及偏斜。主筋搭接应避开岩土分界面处。2、 预埋连接筋的位置需正确无误。3、 当抗滑桩及路基挡墙完成后，开挖桩后坡土，安装挡土板。采用吊车吊装安装挡土板。挡土板安装要求中线、标高、位置正确，表面平整，光洁度好。挡土板施工时，必须挂线作业，保证所有挡土板在同一平面上，且垂直度符合要求。4、桩身混凝土强度达到设计要求后，应按有关规程、规范要求做桩身无损检测。5、重力式挡土墙必须符合设计和规范要求重力式挡土墙实测项目项次检查项目规定值或允许偏差检查方法和频率1砼强度（MPa）在合格标准内2平面位置（mm）30用全站仪检查，每20m检查3点3顶面高程（mm）20用水准仪检查，每20m检查1处4竖直度或坡度（%）0.3吊垂线：每20m检查2点5断面尺寸（mm）不小于设计尺量：每20m检查2个断面6底面高程（mm）30用水准仪检查，每20m检查1处7表面平整度（mm）52m直尺：每20m检查2处，每处检查竖直和墙长2个方向基承载力满足要求，砼配合比准确、强度满足设计要求；石块的强度、尺寸和形状符合设计要求；沉降缝从基础断开并与墙身对齐。外观检查：砼表面密实，墙面直顺，线型舒适，沉降缝贯通垂直。五、施工安全保证措施 1、桩孔开挖时经常注意坡面的稳定，每天开工、收工前对坡面、坡顶附近进行检查，发现有裂缝和坍方的迹象时，立即处理。开挖工作与装、运作业相互错开，严禁上下重叠作业。 2、路堑桩板墙施工，先开挖桩顶以上土石方，形成宽度不小于2m的工作面，然后开挖基坑，灌注桩身砼强度达到设计值的70%，再开挖桩前土石方，严禁超前开挖土石方后施工桩。3、爆破施工前按规定向有关单位和部门申报施工计划，并在爆破前负责通知公安等有关部门，各项安全防护措施落实后再实施爆破。爆破时，在安全警戒线外设置警戒线，每次爆破前用报警器进行报警，防止人畜进入爆破区发生危险。起爆工作在值班领导监督和统一指挥下进行，夜间一般停止爆破，如必须在夜间进行，采取安全防范措施。4、在挖桩孔过程中，发现地形、地质条件与设计资料不吻合时，应及时与设计单位联系，以便调整设计。开挖桩孔如遇地下水，桩孔不能浸泡，但不能持续强抽水，应及时会同设计等有关单位研究处理措施，以免造成塌孔。孔内出土堆放在井口1m以外。5、深度超过5m的桩孔，工人下孔前要先送风；爆破后必须先送风。6、挖孔桩作业必须保证孔下有人时，孔上有人看守，不能离人。挖孔桩内无人作业时，孔口一定要覆盖好。7、桩孔内壁要求打对撑。井下作业安全帽、工作服要穿戴好，采用安全电压。对手动葫芦、钢丝索等设施的状况，工程部每天要组织检查，作好记录，破损的及时更换。8、施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸多用。孔上电缆必须架空2.0m 以上，严禁拖地和埋压土中，电缆、电线必须有防磨损、防潮、防断等保护措施。照明应采用安全矿灯或12V 以下的安全灯。9、 所有施工车辆保证始终处于完好状态，所有驾驶人员进行操作训练，确保施工有序进行10、特种作业人员安全教育，对从事爆破、焊接、电气、高空、起重、压力容器等作业的人员、各种机械的操作人员和机动车辆驾驶人员进行安全生产知识教育，并经专业培训和考试，合格后方可上岗作业。11、现场设立安全标志，危险区必须悬挂“危险”、“禁止通行”和“严禁烟火”等标志，夜间设红灯警示。六、 文明施工及环境保护措施1、工程实施时，严格遵守建设工程现场文明施工管理暂行规定并积极争创文明施工工地。2、实行文明施工作业队长负责制，项目经理部每旬组织相关人员进行检查、评选，将文明施工与各施工队相关人员的奖金分配考核挂钩。3、场地围蔽设置施工标示牌，标明建设工程名称、规模及业主、设计、监理、施工单位名称和施工单位负责人、总工程师以及工程开工、竣工日期、施工许可证等。4、施工现场场容管理严格按规定办理，并采取以下保证措施：a.施工现场处于有序状态，现场实行标示牌管理，标示牌标明：作业内容，简要施工工艺，质量要求，施工及质量负责人姓名等。b.所有施工管理人员和操作人员都必须佩带证明其身份的有效标识牌。c.工地的原材料和半成品不得堆放于围蔽外，材料及半成品的堆码严格按我公司文明施工管理办法要求分类堆放，并用标识牌标识清楚。d.工地备用的固定式发电机组设置砖砌围蔽，以减少噪音扩散，避免噪音干扰周围居民的正常生活。e.施工现场内道路平整畅通，排水出口良好，无人作业的沟、井、坑均加设护盖和安全防护标志或回填整平，与当地村、镇共用的施工便道要固定专门的维护小组定期进行维修加固和每天进行洒水防尘。f.夜间施工时，采用噪音较小的机械设备，将施工噪音控制在规定允许范围值以内。5、严格遵守国家和地方政府的环境保护法规，制定相应对策，保护工地周围的环境，尽量减少破坏工程范围内外的植被。6、工程开工前，根据施工现场场地布置情况，设污水净化池，施工现场生活及施工污水设污水沟进行疏排至池中，污水净化池进行遮盖，并设有标志。作业队派后勤工人每天进行检查，并视其情况不定期对净化池进行清除，废弃物汽车运至当地政府指定的地点，不将含有污染物质或悬浮物质的水排入河流、水道或现有的灌溉系统中。7、散体物料、砼拌合及运输等严格执行有关要求。砼灌注作业结束后，运输车及作业场地及时进行清理、冲洗，污水排入污水沟，进入污水净化池，以保证车辆和场地清爽。8、除图纸规定或监理工程师指示外，不得破坏和拆除任何构造物及设施，不得随意清除植被和树木。9、工程完工后，按要求及时拆除所有工地围蔽、安全防护设施及其它临时设施，并将工地及周围环境清理整洁，按要求复耕，做到工完、料清、场地净。
