第123B章 建筑物(建造)规例九.doc

文章来源：中顾法律网 免费法律咨询3分钟100%回复
上网找律师 就到中顾法律网 快速专业解决您的法律问题

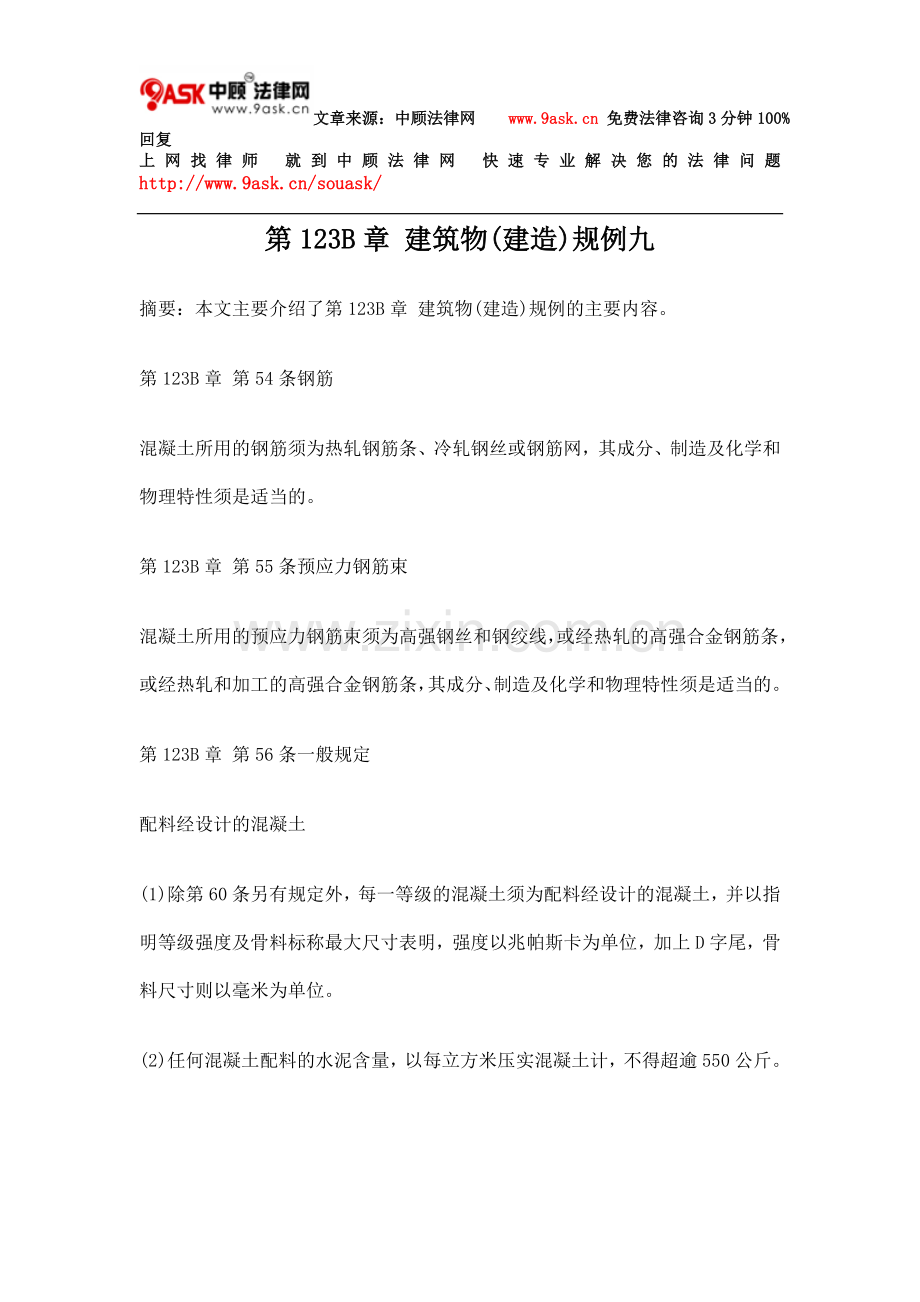

第123B章 建筑物(建造)规例九
摘要：本文主要介绍了第123B章 建筑物(建造)规例的主要内容。
第123B章 第54条钢筋
混凝土所用的钢筋须为热轧钢筋条、冷轧钢丝或钢筋网，其成分、制造及化学和物理特性须是适当的。
第123B章 第55条预应力钢筋束
混凝土所用的预应力钢筋束须为高强钢丝和钢绞线，或经热轧的高强合金钢筋条，或经热轧和加工的高强合金钢筋条，其成分、制造及化学和物理特性须是适当的。
第123B章 第56条一般规定
配料经设计的混凝土
(1)除第60条另有规定外，每一等级的混凝土须为配料经设计的混凝土，并以指明等级强度及骨料标称最大尺寸表明，强度以兆帕斯卡为单位，加上D字尾，骨料尺寸则以毫米为单位。
(2)任何混凝土配料的水泥含量，以每立方米压实混凝土计，不得超逾550公斤。

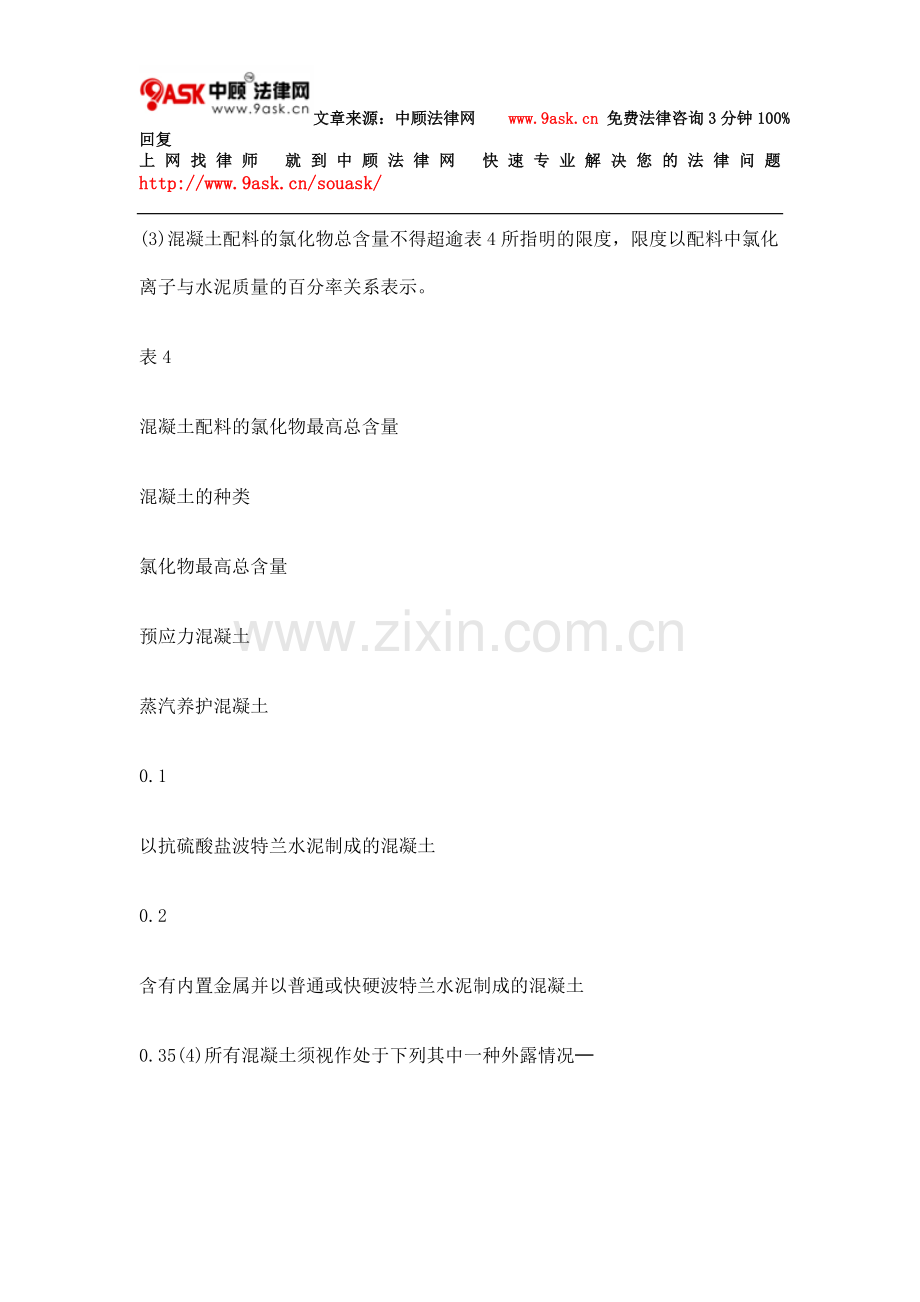

(3)混凝土配料的氯化物总含量不得超逾表4所指明的限度，限度以配料中氯化离子与水泥质量的百分率关系表示。
表4
混凝土配料的氯化物最高总含量
混凝土的种类
氯化物最高总含量
预应力混凝土
蒸汽养护混凝土
0.1
以抗硫酸盐波特兰水泥制成的混凝土
0.2
含有内置金属并以普通或快硬波特兰水泥制成的混凝土
0.35(4)所有混凝土须视作处于下列其中一种外露情况─
(a)中度外露情况，即有足够的永久终饰保护的面层或有其他方式遮挡滂沱大雨的面层、埋入地下的混凝土接触土地的面层，以及持续浸在淡水里的混凝土所处的情况;或
(b)严重外露情况，即外露于滂沱大雨或处于干湿交替环境的面层、处于高度冷凝或腐蚀性烟气中的面层，以及接触流动水溶液(包括海水)的面层所处的情况。
第123B章 第57条配料经设计的混凝土强度
(1)配料经设计的混凝土须按照表5具有就混凝土的个别应用而定的指明等级强度，但如应用于海洋工程或外露于腐蚀性特强的情况，则可规定具有较指明等级强度为高的等级强度。
表5
配料经设计的混凝土的等级强度及应用
应用
可准许的混凝土最低
指明等级强度
素混凝土(用于车路者除外)
15D
以轻骨料制成的钢筋混凝土(中度外露情况)
桩
砌石挡土墙的束缚层
行人路
20D
以轻骨料制成的钢筋混凝土(严重外露情况)
以常重骨料制成的钢筋混凝土(中度外露情况)
车路
25D
挡水构筑物(中度外露情况)
以常重骨料制成的钢筋混凝土(严重外露情况)
有后张力钢筋束的预应力混凝土(中度外露情况)
30D
有后张力钢筋束的预应力混凝土(严重外露情况)
挡水构筑物(严重外露情况)
35D
挡水构筑物(严重外露情况)包括挡咸水的构筑物
有预张力钢筋束的预应力混凝土(中度外露情况)
40D
有预张力钢筋束的预应力混凝土(严重外露情况)
45D(2)混凝土的水泥含量不得少于表6所定的适当的分量。
表6
以常重骨料制成的混凝土成品的最低水泥含量
公斤/立方米
最大40毫米骨料
最大20毫米骨料
最大10毫米骨料
钢筋混凝土
260
290
340
预应力混凝土
300
300
360(3)混凝土须按照第58条测试，以确定是否符合第59条所载列的指明等级强度。
第123B章 第58条混凝土立方块
(1)混凝土的抗压强度须以在混合后28天测试标准的150毫米立方块的方式厘定。
(2)代表样本须从新浇混凝土中取出，以制造测试用的立方块，而每个样本须从单一批混凝土中取出。
