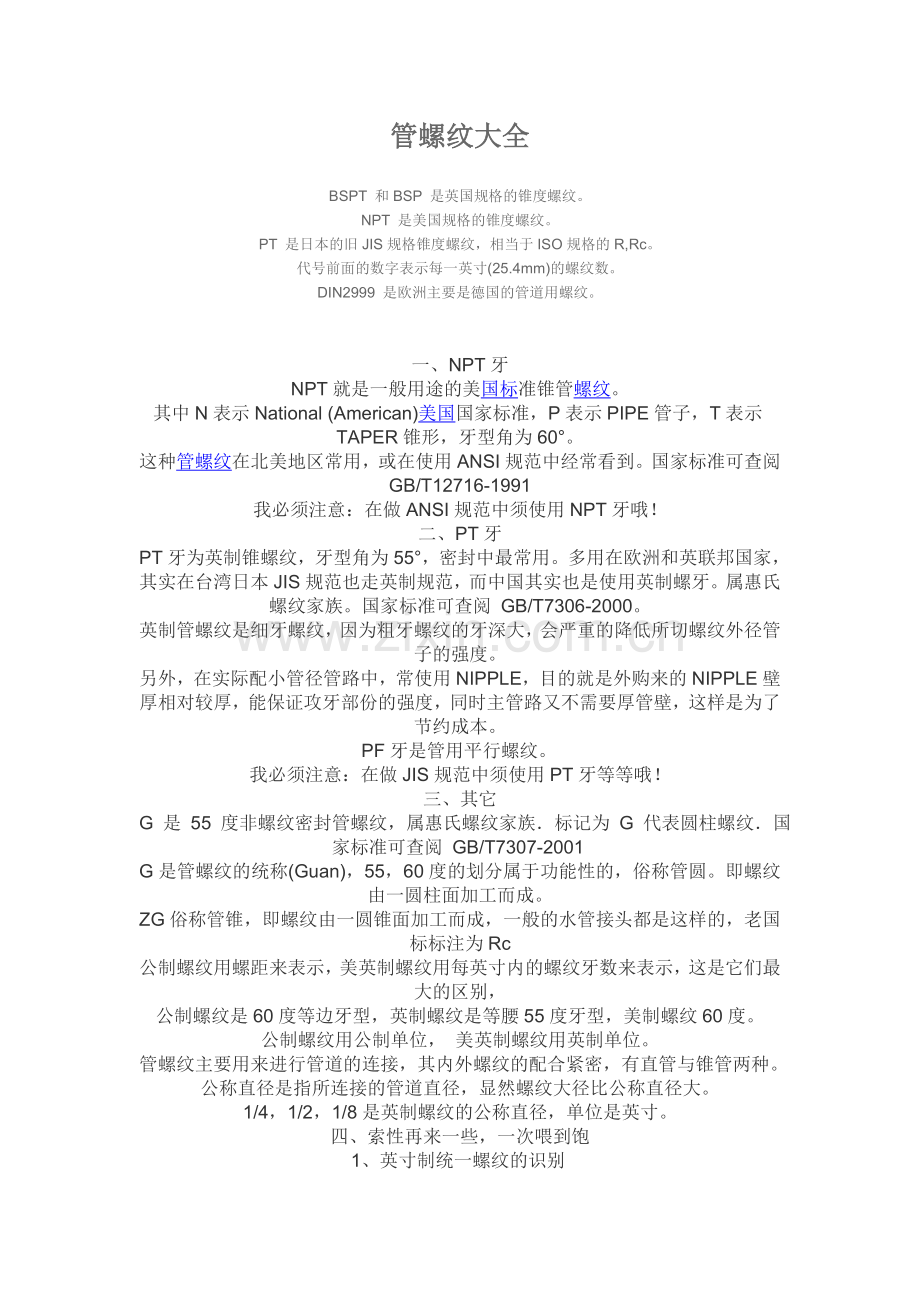

管螺纹大全
6 ]/ K' I. q- Q2 ]$ Z3 V
BSPT 和BSP 是英国规格的锥度螺纹。
- \% z- ^3 `8 t& V5 V" F: U& KNPT 是美国规格的锥度螺纹。
PT 是日本的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。
代号前面的数字表示每一英寸(25.4mm)的螺纹数。
DIN2999 是欧洲主要是德国的管道用螺纹。
% E. Q# r6 e3 T. h, o" i/ m
* i+ i6 R* E% I) P1 ?- N
) C# k' B! s! k8 q, o一、NPT牙
: G# ~7 J, Q8 `6 H) w( oNPT就是一般用途的美国标准锥管螺纹。
其中N表示National (American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。
0 Q% B- @" s% `  b& m0 M7 f这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。国家标准可查阅 GB/T12716-1991
" C0 @4 C/ S3 D4 m/ G$ V; g3 \我必须注意：在做ANSI规范中须使用NPT牙哦！
# H  z# P' j" P- b. p2 \4 x4 A二、PT牙
2 Z# p, g( @: wPT牙为英制锥螺纹，牙型角为55°，密封中最常用。多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。属惠氏螺纹家族。国家标准可查阅 GB/T7306-2000。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
" E4 J7 [  t/ R7 ^+ A; a- v另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。
PF牙是管用平行螺纹。'
我必须注意：在做JIS规范中须使用PT牙等等哦！
2 E% |) L$ Z+ |8 J9 i三、其它
) ?/ D  ?7 i  l5 P  ^6 fG 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001*
G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
' a4 _) Y! S3 M7 L1 ^+ QZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，
8 q; S) Q# V  \公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
# C! p! i4 m9 k$ M6 n5 O公制螺纹用公制单位， 美英制螺纹用英制单位。
! J1 o# Z2 h* F管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
/ A) s. K( u6 x% s4 U0 |" a2 ~+ E四、索性再来一些，一次喂到饱

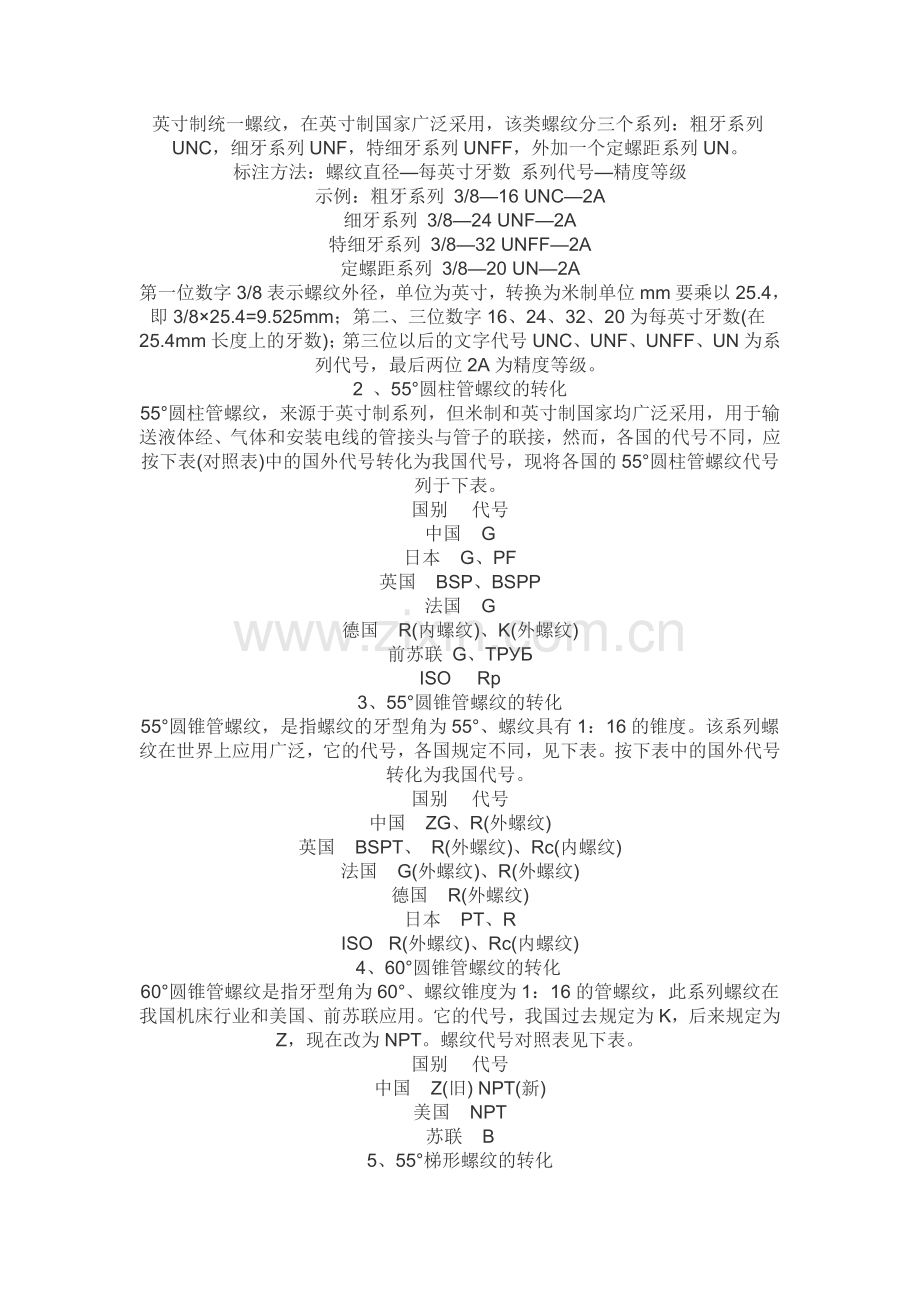

0 |3 ~3 b4 D: [( G5 L  O1、英寸制统一螺纹的识别*
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
* G/ p) g8 [% [/ I, F标注方法：螺纹直径—每英寸牙数 系列代号—精度等级
! `7 @# y- |6 }% D/ k  M7 j示例：粗牙系列 3/8—16 UNC—2A
: |' K) ]! ^% q6 L  P' F) b细牙系列 3/8—24 UNF—2A
* e/ E% @  F( w' {1 p! E: D特细牙系列 3/8—32 UNFF—2A
% O* C, F2 V1 G+ d( ~" J定螺距系列 3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
2 、55°圆柱管螺纹的转化
& }+ d' V6 \' Y2 B0 s5 @55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。
国别   代号
2 ^! p+ s7 A4 P4 K  G. M6 Z中国   G
日本   G、PF
5 }' S9 j+ g  i3 i' g英国   BSP、BSPP
. ]$ x( }  u: _, ]* O/ A法国   G
$ _) l1 T! D/ j德国   R(内螺纹)、K(外螺纹)
+ r7 u5 G* f2 @) N6 ?前苏联 G、TPУБ
0 n+ e4 h1 y* vISO     Rp
. w3 B. g2 E0 {5 L! Q. m6 k7 X3、55°圆锥管螺纹的转化
! ^1 @( J' n* ~6 P55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。按下表中的国外代号转化为我国代号。
+ f. S" C3 Z; A# t' k国别   代号
: a" y3 i4 q0 p) f! V% \3 j9 n中国   ZG、R(外螺纹)
英国   BSPT、 R(外螺纹)、Rc(内螺纹)
8 v9 w7 F  e3 D% z, D2 k法国   G(外螺纹)、R(外螺纹)
" m# o! ?) J! K2 |! I德国   R(外螺纹)
* D" d8 p* j) E& G. f日本   PT、R
ISO   R(外螺纹)、Rc(内螺纹)
4、60°圆锥管螺纹的转化:
60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用。它的代号，我国过去规定为K，后来规定为Z，现在改为NPT。螺纹代号对照表见下表。
/ c! }: E% F. e; ~/ q: m3 I国别   代号
中国   Z(旧) NPT(新)
美国   NPT
8 R: c$ a8 [" c1 [  e4 y' e$ l, Z苏联   B
5、55°梯形螺纹的转化
梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹，国内外比较统一，其代号也相当一致，螺纹代号见下表。
, v3 n) c* |' N4 m国别   代号
中国   T(旧) Tr(新)
. K( k: V& |! `5 L, B$ c+ i, MISO     Tr
德国   Tr
前苏联   Tr
/ P0 U! Q5 y; W0 F7 O7 h5 y9 p五、再来个螺 纹 种 类，可能和上面有重复，但是不管了，先收集起来再说啦！
& Q0 o9 }$ ~; u% Y依螺纹用途不同可分为：
: I# I. ~* G+ s1、国际公制标准螺纹(International Metric Thread System)：
7 o0 v' C9 q) \4 a( M* ^我国国家标准CNS 采用之螺纹。牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60 度，规格以M 表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M：代号、8：公称直径、1.25：螺距)。
( s' Q6 U9 C' j2、美国标准螺纹(American Standard Thread)：
4 y: S1 ~9 I' ~- k# {) Q螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为60 度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。表示法如1/2-10NC。(1/2：外径；10：每寸牙数；NC代号)。
3、统一标准螺纹(Unified Thread)
由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。
0 a+ Q; d' |8 i螺纹角亦为60 度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。表示法如1/2-10UNC。(1/2：外径；10：每寸牙数；UNC代号)
4、V形螺纹(Sharp V Thread)：
顶部与根部均成尖状，强度较弱，亦坏不常使用。螺纹角为60 度。
5、惠式螺纹(Whitworth Thread)：
' E3 f- J: j/ ]' o1 f英国国家标准采用之螺纹。螺纹角为55 度，表示符号为”W”。:
适用於滚压法制造。表示法如W1/2-10。(1/2：外径；10：每寸牙数；W代号)。
8 p5 ^, ^  u, X' B6 B/ T0 k! v! T' \6、圆螺纹(Knuckle Thread)：
/ ~: M+ l8 e# }+ a; y4 }8 S为德国DIN 所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。
/ i: h: {) Z, p( G: W5 p# a7、管用螺纹(Pipe Thread)：
: _0 ~8 }6 k0 [. h. t- V! E5 ~为防止泄漏用的螺纹，经常用於气体或液体之管件连结。螺纹角为55 度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”，其锥度为1：16，即每尺3/4 寸。
8、方螺纹(Square Thread)：
- G: S; `# Q2 @/ B: N0 y5 T传动效率大，仅次於滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用於虎钳之螺杆及起重机之螺纹。
5 N- f: o% P. }! y9、梯形螺纹(Trapezoidal Thread)：
又称爱克姆螺纹。传动效率较方螺纹稍小，但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29 度。一般用於车床之导螺杆。表示符号为”Tr”。
  Y+ F8 N/ I) T4 R# T5 c10、锯齿形螺纹(Buttress Thread)：
; b& l* R' t0 B( K/ ]又称斜方螺纹，只适於单方向传动。如螺旋千斤顶、加压机等。 表示符号为”Bu”。
: ?& e1 |! Q- A/ T2 Y  O11、滚珠螺纹：
' N5 {5 q: t: l& r( E为传动效率最好之螺纹，其制造困难，成本极高，乃用於精密之机械上。如数控工具机之导螺杆。
英制螺栓之表示法：
LH 2N 5/8 × 3 - 13 UNC-2A
(1)LH为左螺纹 (RH为右螺纹，可省略) 。
(2)2N双线螺纹。
(3)5/8 英制螺纹，外径 5/8 ”。
6 s0 L7 b( c8 V$ L(4)3 螺栓长度3” 。
(5)13 螺纹每寸牙数13 牙。
7 j5 g" U8 _9 U& s  a9 z6 m(6)UNC统一标准螺纹粗牙。
$ f" _+ o2 H* `$ i8 S(7)2 级配合，外螺纹(3：紧配合；2：中配合；1：松配合) A:外螺纹(可省略) B:内螺纹:
英制螺纹：
英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为「每寸牙数」，恰等於螺距之倒数。例如每寸8 牙之螺纹，其螺距为1/8 寸。

+ B5 |, v, ^0 r* H( Q# g4 {' u
, }+ T" ^9 t$ O! B
[tr][td]
一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch shape angle 55°)7 S1 v! a! U2 ~' y4 N3 a$ L
        BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( Coarse )
% p; z- ~0 L3 t        BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fine )  {: N) J7 M9 E9 q: y
        G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thread ( Outside ) ! r! o9 ?8 [$ O/ n5 t: @2 j
              thread in A\B: taps in G、G－D )% [% B; M, I7 [# N/ o7 _
        R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG )
( g3 C1 t7 n/ x3 p9 m" s        RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG )
& ^# I+ q: v0 m3 Q- }& r( G) M& L$ |
4 w2 e) \3 J6 |$ E6 w        二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60°
* a' }6 ?% d4 x- ]$ p        UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC )+ M. H" k4 ^' a/ }( n5 _
        UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )1 l9 C1 l" @" a0 `( u* p
        UNEF－－－－统一制超细牙螺纹Unified superfine pitch thread
5 F* D5 l0 F: g6 }3 W+ D( K        UN－－－－－统一制不变螺距螺纹Unified thread
2 `! ]! X9 I# a  b5 T. l. i, w% {        UNS－－－－统一制特殊螺纹Unified Special thread, g0 Y! t( {! v$ j+ N+ a
        NPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general purpose ( Old , g# P7 T8 Q2 I, U4 u
                thread code Z,K )+ U+ U  @# J& n, M9 _3 @
        NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connection
4 @9 L. R8 v  Y! u! U4 Z% E: Q        NPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for general purpose
$ j/ v) D- T7 p3 h0 _        NPTF－－－－干密封锥管螺纹Dryseal taper pipe thread: X7 B' O" p: n7 r9 _
        NPSF－－－－干密封燃油直管螺纹Dryseal straight pipe internal thread% K3 R) ~; o+ P
        NGT－－－－气瓶用锥螺纹Special thread for gas cylinder+ b. {& x# V9 e  R( y
+ i/ F0 B, L4 |- b1 x% ]1 G3 q
        三、米制螺纹Metric thread! c& d( L0 V  k7 ~& l/ U. h7 O
        ZM－－－－－米制锥管螺纹 Metric taper pipe thread. t2 H  W: P5 a7 Z( u$ B8 [" L$ a& X

" D, j' R1 e5 a四、其它螺纹Other threads
6 |0 I' O! {1 H  x/ x# Z% _9 Y* V        SM－－－－缝纫机螺纹Thread for sewing machine1 N' V. M/ c4 n. ?( U$ y& I
        PZ－－－－气瓶用锥螺纹Special thread for gas cylinder# D3 ~5 E' l) x. R/ V- k2 {
        5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread
- I/ ^' |- Z! U+ a. O; {# d
2 X8 r5 k% Y0 }* D* V& D0 Y        螺纹代号说明示例：Explanation of thread code. e. g.* x% L+ M9 J- [) k  I9 E
        1/4－20UNC7 N6 J: i. W& Y% q1 E+ A# S
        1/4－公称直径1/4" nominal dia. 1/4"
4 d1 |8 z9 ~$ v' f$ B, v8 g        20－每寸20牙twenty teeth per inch; ]2 F1 M( i( J0 l) c9 U
        UNC－美标统一制粗牙螺纹unified coarse pitch thread
