土暖气安装点评
前些年，我曾经买过一本《家用土暖气》的科普书，看了很感兴趣，后来自己家里安暖气，就自己买了工具和材料自己安装，再以后便热 衷于帮助别人家安装土暖气。
上个月，我去徒弟家帮他重装电脑系统，突然发现他家的暖气安的不一样，就问是怎么回事，原来他家采用的是新式安装法，我当时百思 其解，想了好几天才明白了其中的道理。
采用新方法安装的土暖气热效率极高，锅炉的出水管温度与暖气片的温度只差5-10摄氏度甚至更低，而且热的相当快（约半个小时左 右），暖气片底上下全热，在暖气片上基本不存在温差。
听说在本县（黑龙江青冈），专门有一伙锅炉安装工安装和重新改造安装这样的新式家用暖气，生意兴旺一时。
采用这样的安装方法，在我们这儿，两间房屋的居民，一冬天可节省燃煤1吨左右，节省价值400-500元的燃料。我认为这种新技 术应该推广普及，可为国家节省大量能源。
首先说明旧式土暖气的安装方法。

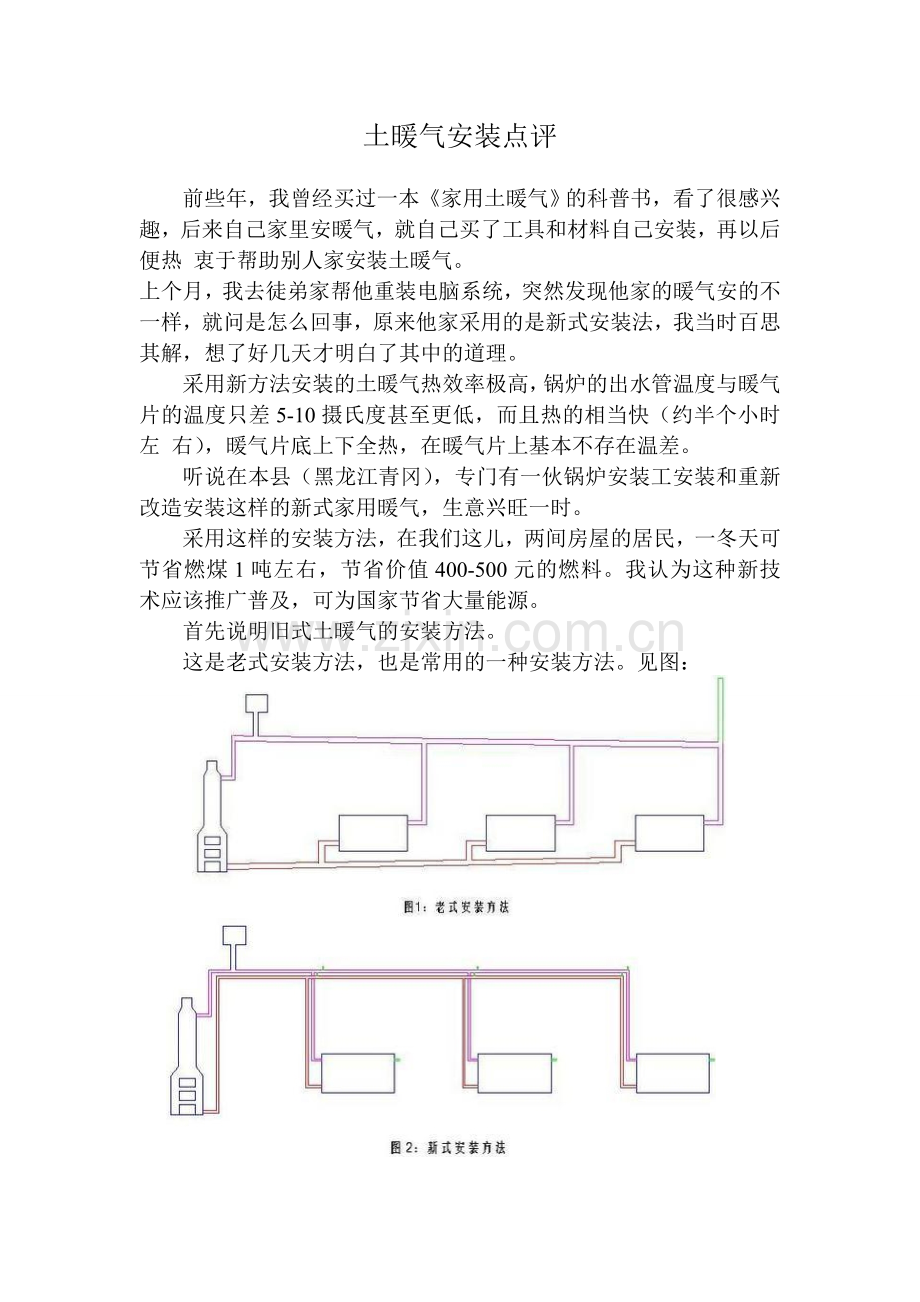

这是老式安装方法，也是常用的一种安装方法。见图：

以前的安装，给水管从高处走，距离地面约1.5至2米，回水管从低处走，距离地面约20至30公分，管道的来去都要有坡度。给水管从暖气片的一头进从另一头接回水管，这叫“异侧式”，多少年来，普遍都是这种安装方法，给水管和暖气片的上部已经烧得烫手了，可回水管和暖气片的下部还是冰凉。得连续烧上至少一两个小时，暖气片的下部才有温热感，暖气片的上下温差约在20-50摄氏度 ，这就是土暖气的正常供热表现。（见附图1）。
土暖气的新式安装方法，是把回水管道抬高，提高到与给水管道并排行走，给水管道在上，回水管道在下，两管道之间距离约5公分左右，安装和检修时能伸进管钳即可，管道进入和返回暖气片都在一侧，采暖术语叫作“同侧式”。管线在水平布置时不用找坡度，完全水平，安装横平竖直也很美观，在给水管和回水管的至高点以及在各个暖气片的高端都要安上自动跑风。（见附图2）。
旧的安装方法，水在管道内的自然循环速度是极慢的，虽然温差明显，但是压力严重不足，源动力不够，除非在管路中加一个强制循环泵 。再没有更好的改进措施。
新式安装方法，就等于在管路中增加一个强制循环泵，强行增加水流的快速循环，其科学道理就在于，高处的两根管道与低和的锅炉之间形成了很大的温度差，水通过快速循环来缩小这个温差，在循环过程中，把热量传递给暖气片，暖气片虽然从一头开始热，但是，由于热的太快也显不出来横向温差的缺点。
新式安装法，个人理解，由于把回水管道提高，在高处的回水管道内必须要有高热的水来供应，要想保证高处回水管道中水的高温，就必 须把锅炉中最热的水强行送到这里，而水的循环方向是固定不变的，无论怎样循环都必须流过暖气片，促使暖气片快速热起来，这也许是 新法安装土暖气的快速供热原理。
但是我想，管道的直径不可以做得太细，理论上应该是越粗越好，一般用1"的管子，如能用1.2"的管子，会热得更快更猛，用寸半的更佳。水斗的接口放在回水管路上也许更好，还有待于进一步实践中。不管怎样，锅炉的供热能力必须足够大。
本人设想，如能再进一步改进，把给水管从暖气片的低端一头进入，从另一头的低端接回水管，是否效果会更好，还有待于深入探讨。
专家点评：
这种上供上回的安装形式，机械循环中常用的阻力比较大，一样是重力循环，如果供回水温差一样的话，供回水压差基本相同，但是新式的管线延长，增加成本，阻力明显变大，如果回水温度升高的话，那么压差更小，流速更慢，新系统是不合适不合适的。

以下是小弟多年安装土暖气的经验，但愿能帮到你，有不懂的地方请与我联系，13366999049，本人也接土暖气的安装业务。
　　1、首先看一眼所要安装的场所，了解一下现场的环境，避免引起不必要的纠纷。
　　2、计算的地板面积及围护的材料、面积，计算出所需采暖负荷。
　　3、计算炉具大小（选择炉具是尽量要偏大一些，因为它所标出的采暖面积是在最甲采暖状态及房屋围护下的效果，实际上房屋的建造根本达不到那种标准。）
　　4、选择暖气片的样式并计算出所需此暖气片的数量。
　　5、计算出此系统的循环流量及暖气片中心与炉具中心的高度差，从而计算出所需管道的直径或是否用循环泵。
　　6、剩下就是安装的细节问题，坡度（自然循环千分之五到十）。
7、原理是根据水的密度差产生重力循环。
暖气片的工作原理是：暖气片做为一个热源体通过气体等传输介质来传输热量，是房屋内的温度加高，达到温暖的目的。
就是把暖气片放置在窗口，门口之类的冷空气容易进屋的位置。冷空气一进来就被暖气片加热成热空气。热空气上升与屋子的冷空气形成对流。冷空气又循环到暖气附近被加热成热空气。热空气在屋里循环，房间就暖和了。北方的暖气是利用大型的锅炉加热的高温水通过管道。在千家万户的暖气片里高速循环工作. 如果一个供暖锅炉供暖区域过大的话,暖气片的热度会按照其与主管道的距离不同而有区别，离的近的热，离的远的凉，因为水在循环过程中会流失一部分热量嘛.每段暖气片都有水阀，很多人会偷偷的放开水阀接热水用，很多人这么搞的话，锅炉就需要不断的注入水来保证水量。浪费了水又浪费了煤。后来供暖公司想了一招，把水中加入化学物质。既改变的水的比热,又防止广大市民随便使用暖气片里的水，一举两得。
所以包款电暖器在内的散热器都是通过上述原理来工作的，暖气不是对物体来加热，而是和他的名字一样，暖气暖气，暖的是气体。
家用土暖气的安装方法及安装示意图

1、采暖炉不能安装在卧室或与卧室直接相通的房间，以防煤气中毒。
2、采暖炉出水口处应安装减压管。其通径应不小于管径。
3、进出水口采用活接联接，便于维修。
4、干管的斜度在水平情况下应为100:1，利于排气。
5、燃煤采暖炉的供水管最高处不能高于炉子回水口的6米，否则会导致压力过大，护体变形。
6、系统中需要安装膨胀水箱，水箱高度应为系统中最高点250mm以上。
7、严禁在减压管、排气管、补水箱上安装阀门，否则是非常危险的。
8、暖气片中心高度应高于炉体进出口中心300mm以以上，越高越好，有利于循环。
9、当由于管路太长等非阻气原因造成循环不好时，也可将采暖炉与暖气片的位差进一步加大，促进水循环，否则应加小型热水管道泵强制水循环。不得将水泵安装在下横主管上向炉子推水，这样由于泵的压力会胀坏炉具。
10、垂直烟筒高度：型煤炉应在两米以上，散煤炉必须使用直径120mm的烟筒，应在四米以上，通天烟筒要加帽，夏季不用最好把烟筒去掉，违犯此规定者，不在保修范围之内，横向烟筒要短，弯头要少，迎风烟筒应加设三通。
安全使用重要提示： 1、冬季短暂熄火时，应将系统内水放净，以防结冰造成管路堵塞。如重新使用来不及溶化，水套内水压剧增，容易爆炸造成伤害。 2、压力表压力不能高于0.1mmpa，如高于此压力，必须停炉，无压小型 锅炉水温不能高于95℃。 3、严禁取暖炉循环系统与外界取暖管道相通。 4、淋浴不用时，把管路内的积水随时放掉，以免冬季将管路冻裂。 蜂窝型采暖炉 （1）选用优质型煤，不得使用湿煤，以防止对炉具腐蚀。 （2）取暖时，煤块应与炉膛平齐，把压火益放在小水套上，调节烟囱风门， 打开盛灰抽屉即可。 （3）做饭时，把压火盖去掉，调节烟囱风门即可，或者多加上一块煤，这样做饭更快，取暖时再将其摇回原位即可。（4）换蜂窝时，如果夹不上来，可以先压上一块新煤，然后盖上封火盖， 来回摇动手柄，乏煤破碎落入盛灰抽屉直至新煤与炉膛平齐。 （5）封火时，可一次放入一块或两块新煤，然后放入封火盖、压火盖和炉 圈，调节烟囱风门，关闭盛灰抽屉即可，用户应根据情况摸索一周左右即可。 （6）采暖炉在烧一段时间后，应及时清理一下烟脖内的灰尘，以及吸热片和小水套上的积灰，如果清理不及时，可严重影响供暖效果和排烟效果。
1、土暖气系统充满水，2、进回水管要较粗，3、进水管安装要较高，回水管安装要较低，4、把暖气放气阀打开把气全部放掉。
