安全文明创优达标施工现场标准化设置版本二.doc

荣盛（徐州）房地产开发有限公司
施 工 现 场 安 全 文 明 管 理 标 准 （试行）

荣盛（徐州）房地产开发有限公司

荣盛发展

1

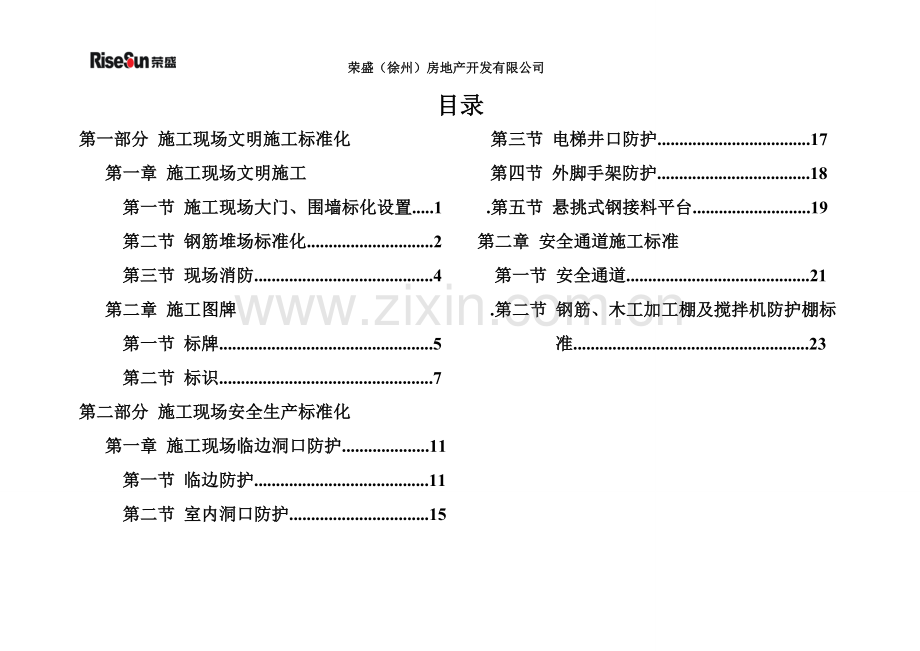

目录
第一部分 施工现场文明施工标准化 第三节 电梯井口防护...................................17
第一章 施工现场文明施工 第四节 外脚手架防护...................................18
第一节 施工现场大门、围墙标化设置.....1 .第五节 悬挑式钢接料平台...........................19
第二节 钢筋堆场标准化.............................2 第二章 安全通道施工标准
第三节 现场消防.........................................4 第一节 安全通道..........................................21
第二章 施工图牌 .第二节 钢筋、木工加工棚及搅拌机防护棚标
第一节 标牌.................................................5 准......................................................23
第二节 标识.................................................7
第二部分 施工现场安全生产标准化
第一章 施工现场临边洞口防护....................11
第一节 临边防护........................................11
第二节 室内洞口防护................................15

第一部分 施工现场文明施工标准化

第一章 施工现场文明施工
第一节 大门、围墙标准化设置
1.1 品牌墙、大门：项目部在建施工现场大门（图示为无门楼式大门，亦可采用门楼式），门柱尺寸为0.8*0.8*2.2米（可根据各自施工单位需求进行标语宣传），大门尺寸为3*2米，大门内容为施工单位名称，尺寸如图示，文字颜色红色，底色自定。

1.2 围墙：采用一次性围墙，砖砌形式。
1、外围墙:
A：围墙规格：高度为2米，中间部分颜色为白色。其中围墙上端0.2米高，下端0.3米高,为湖蓝（亦可根据实际条件进行营销宣传用）

B：标准组合：主图案为荣盛标识文字，标识和文字 颜色为黑色，标识尺寸为1.2米×0.6米，字体高度和标识最后一个字母“n”同高，宽度为0.4米，位置居白色墙体中间，即距地面0.75米；每组字体间距为7.2米，辅助图形居中，大门右侧第一组标志与门柱相距1米，大门左侧第一组字最后一个字最右侧与门柱相距1米。
2、内围墙:颜色、形式同外围墙，内容为施工单位公司标识，标识、字体均为黑体字，标识与字的尺寸均为0.7米×0.7米。
第二节 钢筋堆场标准
基本要求：
1、钢筋应架空堆放，避免与土壤接触。采用砼梁，砼梁采用C30砼,宽30cm，高25cm。钢筋两侧采用0.6m高16#槽钢或工字钢围挡，围档间距1.2m，槽钢埋入砼梁内不少于200mm。钢筋堆放高度不得超过两侧槽钢高度；
2、现场钢材和钢筋半成品堆放保管工作规范,标识清晰。钢材应按批、分钢种、品种、直径、外型妥善堆放，每垛钢材应设置材料标识牌，标识牌上应标明材料的产地、规格、品种、数量、状态注明合格与不合格、进场日期等。

- 23 -

第三节 现场消防
基本要求：
1、建立和执行现场消防和危险物品管理制度，
并严格按照消防的规定实施，做好相关记录。
2、生活区、仓库、配电室、土木作业区等易燃易
爆场所必须设置相应的消防器材，并有专人负责定期检查，
确保完好有效。
3、消防器材配备如示意图：器材架材质为钢质，
尺寸（mm）：
长×高×宽=650×610×180 或
长×高×宽=900×1900×400
颜色为红底白字，字体为黑体。

消防器材配备示意图

第二章 施工图牌
第一节 标牌
1.1 图牌
基本要求：
1、主要包括：工程概况牌、工程建设目标牌、安全生产牌、文明施工牌、消防保卫牌、项目安全管理网络牌、安全无事故牌、施工现场平面布置图、消防平面布置图。
2、图牌置于办公区大门入口处两侧显要位置。
3、图牌规格：图牌为竖式长方形，高为150厘米，宽为100厘米，不锈钢框、不锈钢柱。
4、图牌为单体组合，底色（自定），标识和字为白色，辅助图形为灰色。其他图牌的标题为红色。

1.2 导向牌
1、材质：不锈钢管支撑架，牌面为
镀锌板喷白漆。
2、尺寸：牌面尺寸为55×70cm。
3、颜色：钢管为不锈钢本色，牌面
为白色。标识黑字，导向牌内容
字体为黑色，箭头为红色。
1.3 安全警示镜
基本要求：在入口一侧单独设置一块安全指示镜，框架采用不锈钢材质，形式自定；

1.4 塔吊宣传标语牌
基本要求：
1、 材质：标识牌采用吸塑灯制作（有条件的可以内置灯光）；
2、 规格尺寸：每个字体800*800mm，，内容为“荣盛发展”四字，间隔500mm；
3、 统一挂设在塔吊配重部位一侧，具体位置见下图。

1.5 外架宣传标语牌
基本要求：
1、材质：宣传标语统一采用喷绘布；
2、规格尺寸：1200*1200mm（每字）
3、要求在字体中间加入公司LOGO（施工单位要加入其公司LOGO)，统一挂设在外架明显位置，例如“荣盛发展”在“盛”与“发”之间加入公司LOGO“ ”
第二节 标识
2.1 材料标识
基本要求：
1、标识牌采用铝塑板制作；
2、标识牌边框宽20mm，蓝边，白底，黑字；
3、标识牌宽×高=450mm×300mm；
4、原材料进场并在制定位置堆码后，放置材料牌。

2.2 楼层标识
基本要求：
1、楼层标识牌底板采用铝塑板，面层采用户外车贴；
2、楼层标识牌为矩形，宽×高=400mm×300mm；
3、标识牌为蓝底白字，字体为大黑。

2.3 悬挑平台使用标识
基本要求：
1、标识牌采用铝塑板制作，面层采用户外车贴；
2、标识牌宽×高=800mm×500mm；
3、标识牌为蓝底白字；

制作示意图

第二部分 施工现场安全生产标准化

第一章 施工现场临边洞口防护
第一节 临边防护
1.1 基坑临边防护
基本要求：
1、基坑开挖深度超过2000mm时,必须搭设基坑临边防护栏杆。基坑临边防护栏杆采用钢管搭设，设置三道水平杆，立杆间距不大于1800mm，立杆打入地面以下深度≥700mm（若基坑顶面有混凝土压顶梁则预埋1φ18钢筋，深度≥500mm、外露150mm，与立杆焊接），防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm的红白相间的警示油漆。所有水平杆控制伸出立杆外侧100mm；
2、防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”安全警示标志，并设置夜间警示灯；
3、基坑排水沟设置在防护栏杆外侧，采取有组织排水。

1.2 楼梯临边防护
基本要求：
1、楼梯及休息平台临边采用φ48钢管搭设防护栏杆，水平杆二道（需要挂设安全网的位置为三道水平杆）；
2、防护栏杆的水平杆、立杆必须刷间距为400mm红白相间的警示油漆，所有水平杆控制伸出立杆外侧100mm；
3、防护栏杆立杆固定方式：采用冲击钻钻孔，打入1φ18钢筋，深度≥200mm、外露150mm，与立杆焊接；
4、建筑物有裙楼的，裙楼部分的楼梯防护栏杆必须挂设安全网。建筑物无裙楼的在1～4层标准层楼梯防护栏杆必须挂设安全网。其他楼层根据各单位实际情况或地方要求确定是否挂设安全网;
5、楼梯间必须设置照明，采用36V低压供电，并设置灯罩。

1.3 楼内临边防护
基本要求：
1、当临边窗台或屋面女儿墙高度≤800mm，外侧高差大于2000mm时，需要搭设临边防护；
2、楼层临边防护栏杆采用φ48钢管搭设，刷间距400mm的黄、黑警示漆，防护采用双道栏杆形式，上杆离地高度1200mm，下杆离地高度600mm，立杆高度1300mm，立杆间距2000mm；
3、有边柱时，栏杆可利用条件抱住固定。没有边柱时，临边需要预留钢管固定栏杆（需保证栏杆有效连接）。

1.4主体外架
基本要求：
1、外架钢管统一要求刷黑黄间隔警示器；
2、统一设置水平防护网；
3、具体做法见规范要求。
第二节 室内洞口防护
基本要求：
1、所有栏杆刷黄黑漆相间均为@400；
2、栏杆的立面用踢脚板或者密目网围挡；
3、防护栏杆Φ48钢管。
2.1 边长大于1500mm的洞口：

2.2 边长500mm--1500mm的洞口：

2.3 边长250mm--500mm的洞口：

俯视图
第三节 电梯井口防护
基本要求：
1、电梯井口防护门必须为可周转、能重复使用的防护门（要求防护门涂刷黄色警示漆）；
2、电梯井口防护门安装1800mm高工具式防护门，防护门底部安装200mm高木质踢脚板，踢脚板刷红白相间警戒色；
3、电梯井内水平防护采用在井内每隔两层用钢管搭设防护平台，上面满铺木模板进行安全防护，模板设置30度坡度，斜向电梯门口方向（见剖面图），方面垃圾清扫。

现场做法照片
第四节 外脚手架防护
4.1 安全平网
基本要求：
1、随外悬挑架搭设安全平网，首层网外挑6m，应为双层，里低外高，里侧用Φ10钢丝绳与结构进行（20～30cm每扣距离）连接牢固，外侧与支撑架进行（不大于30cm每扣距离）连接。双层网内侧连在一起，外侧下一层网应高于里侧25cm，上层网与下层之间距离为50～60cm，网不宜绷得太紧。往上每6层设一道安全平网，外挑3m。安全网采用10cm*10cm网孔，3*6m规格的高强丙纶材质。
4.2 踢脚板
基本要求：
1、随悬挑架开始设置黑黄间隔警示漆，油漆间距15cm，踢脚板高度25cm。见下图：

脚手架搭设安全色踢脚板做法
第五节 悬挑式钢接料平台做法
基本要求：
1、接料平台采用以下统一做法，如果工程不需要大的钢平台，也可以根据所需要的尺寸制作，槽钢可根据计算选择型号，但预埋钢筋、钢丝绳的规格和平台的形式不能变；
2、端部固定位置，槽钢伸出固定点不得小于20cm；
3、限重牌三面均设置。

第二章 安全通道施工标准
第一节 安全通道
基本要求：
1、安全通道棚用钢管搭设。
2、安全通道棚长度根据建筑物坠落半径确定，一般为5-8m，通道棚宽度应大于3.5m，通道棚高度一般为4.5m。
3、安全通道棚采用双层顶棚形式，顶铺满铺住跳板，两层板之间应保持60cm间距。安全通道棚两侧搭设剪刀撑并满挂密目安全网封闭。
4、安全通道进口两侧应搭设钢管立柱（长X宽=60cmX60cm）。
5、安全通道棚立柱应高出顶棚至少70cm，在顶棚超高部分两侧张挂密目安全
网和20cm高踢脚板，安全网和踢脚板设置在立杆内侧。
6、安全通道踏步统一采用模板定制成台阶式，顶面及侧面刷黑黄间隔警示漆，
见下图：

安全通道入口示意图

第二节 钢筋、木工加工棚及搅拌机防护棚施工标准
2.1 钢筋、木工加工棚防护
基本要求：
塔吊半径内必须采用双层防护，半径以外可采用单层防护，图示尺寸可根据现场条件确定，但形式不得随意改动，图示蓝色部分为安全标语位置，内容可根据条件自行选择。

2.2 搅拌机防护棚防护
基本要求：
形式同钢筋加工棚，尺寸根据现场实际条件确定，顶棚安全标语可根据条件自行选择。
