机械制造工艺基础教案.doc

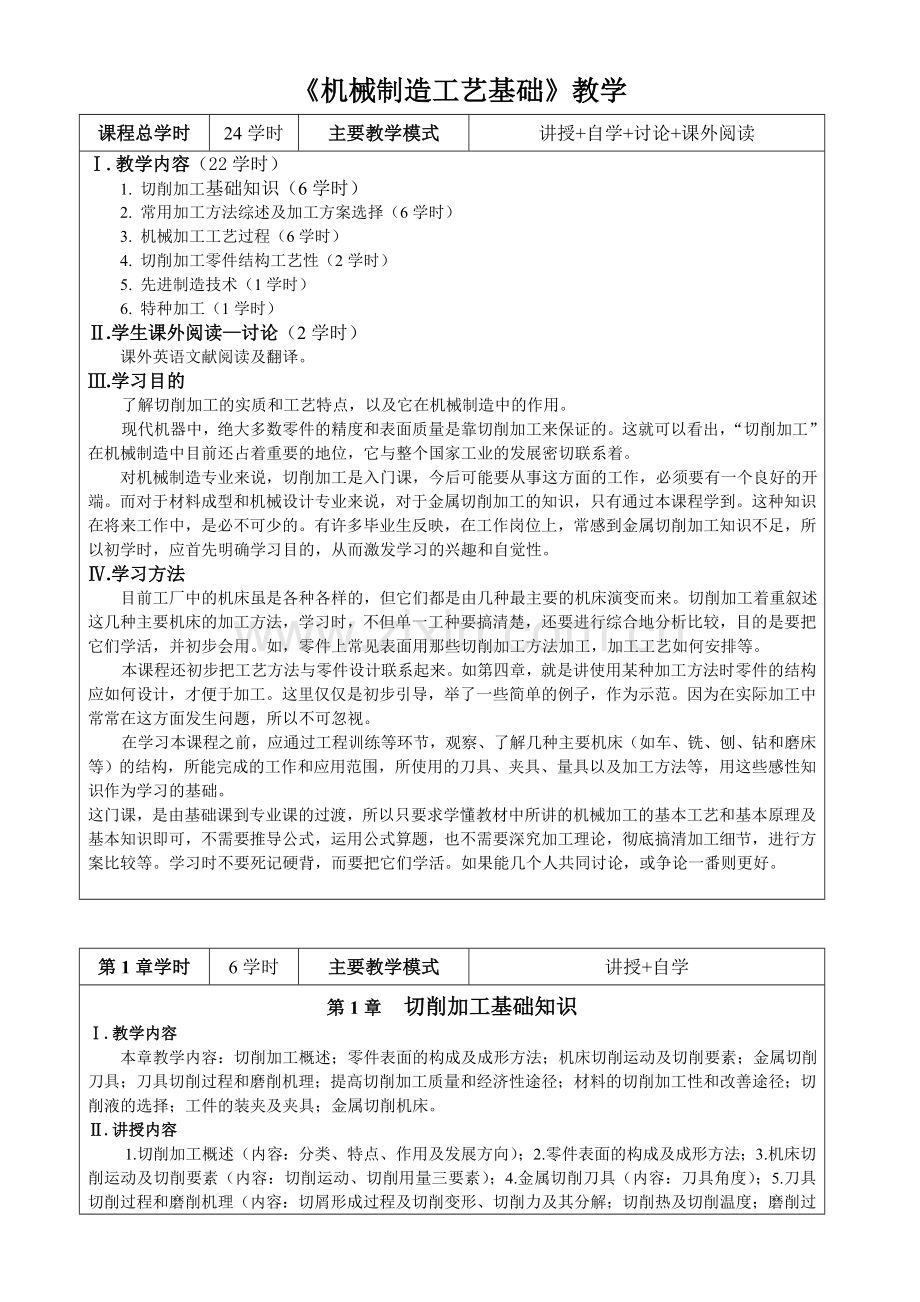

电子教案机械加工部分一、教学进度教学学时主要教学内容说明121.切削加工概述；2.零件表面构成及成形方法；3.机床切削运动及切削要素；4.金属切削刀具（车刀的组成，刀具静止参考系）授课341. 金属切削刀具（刀具标注角度）；2.刀具切削过程及磨削机理授课561. 工件装夹及夹具；2.金属切削机床授课781. 常用加工方法简述授课9101.特种加工；2.特型表面加工；3.先进制造技术授课+录像11121.常见表面加工方案授课13141.根据“选择表面加工方案依据”讨论零件表面的加工方案授课+讨论15161.机械加工工艺过程基础知识；2.制定加工工艺过程内容及原则（一部分）授课17181. 制定加工工艺过程内容及原则（另一部分）2.零件加工工艺过程分析授课19201.总结制定零件加工工艺过程的方法，讨论几种典型零件加工工艺过程 授课+讨论21221. 切削加工零件结构工艺性授课23241. 科技文献综述报告答辩；2.课程总结答辩会二、教材及主要参考资料教材：祁家騄等.机械制造工艺基础 哈尔滨工程大学出版社，2004.7参考资料：1. 傅水根等.机械制造工艺基础 清华大学出版社，19982刘友和等.金工工艺设计.广州：华南理工大学出版社，1991三、教学方法和现代化手段应用教师讲授+课堂讨论+课外自学+撰写专题读书报告；在课堂教学中，综合运用录像片、CAI课件。机械制造工艺基础教学课程总学时24学时主要教学模式讲授+自学+讨论+课外阅读.教学内容（22学时）1. 切削加工基础知识（6学时）2. 常用加工方法综述及加工方案选择（6学时）3. 机械加工工艺过程（6学时）4. 切削加工零件结构工艺性（2学时）5. 先进制造技术（1学时）6. 特种加工（1学时）.学生课外阅读讨论（2学时）课外英语文献阅读及翻译。.学习目的了解切削加工的实质和工艺特点，以及它在机械制造中的作用。现代机器中，绝大多数零件的精度和表面质量是靠切削加工来保证的。这就可以看出，“切削加工”在机械制造中目前还占着重要的地位，它与整个国家工业的发展密切联系着。 对机械制造专业来说，切削加工是入门课，今后可能要从事这方面的工作，必须要有一个良好的开端。而对于材料成型和机械设计专业来说，对于金属切削加工的知识，只有通过本课程学到。这种知识在将来工作中，是必不可少的。有许多毕业生反映，在工作岗位上，常感到金属切削加工知识不足，所以初学时，应首先明确学习目的，从而激发学习的兴趣和自觉性。.学习方法 目前工厂中的机床虽是各种各样的，但它们都是由几种最主要的机床演变而来。切削加工着重叙述这几种主要机床的加工方法，学习时，不但单一工种要搞清楚，还要进行综合地分析比较，目的是要把它们学活，并初步会用。如，零件上常见表面用那些切削加工方法加工，加工工艺如何安排等。本课程还初步把工艺方法与零件设计联系起来。如第四章，就是讲使用某种加工方法时零件的结构应如何设计，才便于加工。这里仅仅是初步引导，举了一些简单的例子，作为示范。因为在实际加工中常常在这方面发生问题，所以不可忽视。在学习本课程之前，应通过工程训练等环节，观察、了解几种主要机床（如车、铣、刨、钻和磨床等）的结构，所能完成的工作和应用范围，所使用的刀具、夹具、量具以及加工方法等，用这些感性知识作为学习的基础。这门课，是由基础课到专业课的过渡，所以只要求学懂教材中所讲的机械加工的基本工艺和基本原理及基本知识即可，不需要推导公式，运用公式算题，也不需要深究加工理论，彻底搞清加工细节，进行方案比较等。学习时不要死记硬背，而要把它们学活。如果能几个人共同讨论，或争论一番则更好。第1章学时6学时主要教学模式讲授+自学第1章 切削加工基础知识.教学内容 本章教学内容：切削加工概述；零件表面的构成及成形方法；机床切削运动及切削要素；金属切削刀具；刀具切削过程和磨削机理；提高切削加工质量和经济性途径；材料的切削加工性和改善途径；切削液的选择；工件的装夹及夹具；金属切削机床。.讲授内容1.切削加工概述（内容：分类、特点、作用及发展方向）；2.零件表面的构成及成形方法；3.机床切削运动及切削要素（内容：切削运动、切削用量三要素）；4.金属切削刀具（内容：刀具角度）；5.刀具切削过程和磨削机理（内容：切屑形成过程及切削变形、切削力及其分解；切削热及切削温度；磨削过程）；6.工件的装夹及夹具（内容：概述、夹具简介、基准及其分类、工件在夹具中的定位）；7.金属切削机床（内容：机床型号）。.学生自学内容1.金属切削刀具（内容：刀具的材料、刀具的合理几何参数）；2.刀具切削过程和磨削机理（内容：表面变形强化和残余应力）；3.提高切削加工质量和劳动生产率的途径（内容：加工质量、提高劳动生产率、切削用量选择）；4.材料的切削加工性标志方法和改善途径（内容：切削加工性的概念和标志方法）；5.切削液的选择（内容：切削液的作用、分类及选用）；6.金属切削机床（内容：机床的组成、运动、类型及选择）。.重点1.零件表面的成形方法；2.切削三要素的判断；3.刀具的五个基本角度；4.刀具切削过程及切削力、切削热、积屑瘤；5.磨削过程实质及其特点；6.切削液的作用；7.夹具分类及组成、基准分类、工件在夹具中的定位；8.机床基本类型和基本运动环节。难点1.刀具静止参考系及角度标注；2.刀具切削过程和磨削机理；3.六点定位原理和工件的定位方式；。学习要求研究金属切削过程中的机床、刀具、工件等一些问题，对于保证质量、降低成本、提高生产率，都有着很重要的意义。这些问题在实际中经常遇到，不过，有些问题我们没有仔细观察，有些也不易观察到。教材只概略地介绍了一些最基本的知识。学习时，应搞清各节所讲的内容，而不必深追理论，或死扣严格的定义等。因为我们是学技术基础课，这些知识仅是为了帮助我们理解今后各章的内容，而不是在学专业课。我们的目的是学以致用，让这些知识为我们以后学习和今后的工作打下一定的基础。课时12主要教学模式讲授+自学.前言：学习方法：讲授、讨论、自学、预习、答辩等。考核方法：理论考试、课堂小考、平时表现、考勤等。课程用途、脉络：产品零件类型加工分类切削加工、特种加工机床、刀具、夹具零件的加工原理及过程零件结构工艺性等。课程流程、讲课进度：教学进度。.授课内容：1 切削加工基础知识1.1切削加工概述1.1.1分类1.机械加工（简称机工） 2.钳工加工（简称钳工）1.1.2特点1.加工的精度和粗糙度范围广泛； 2.加工零件材料、形状、尺寸和重量范围较大； 3.加工生产率较高； 4.刀具材料的硬度大于工件材料的硬度。1.1.3作用占重要地位（40%60%）1.1.4发展方向1.加工设备向数控技术、精密和超精密、高速和超高速方向发展。2.加工刀具向超硬刀具材料方向发展 3.生产规模向多品种变批量方向发展 1.2零件表面构成及成形方法1.2.1零件表面构成（三种基本表面） 1.回转面（圆柱面、圆锥面、回转成形面等）；2.平面（大平面、端面、环面等）；3.成形表面（渐开面、螺旋面等）。1.2.2零件表面的形成方法1.成形法 2.包络法1.3机床的切削运动及切削要素1.3.1机床的切削运动 1.主运动 2.进给运动1.3.2切削用量三要素1.切削速度 2.进给量 3.背吃刀量1.4 金属切削刀具1.4.1 刀具材料（学生自学）1.对刀具材料基本要求 2.普通刀具材料 3.超硬刀具材料1.4.2刀具角度 1.车刀的组成： 刀体（刀头）组成：前刀面(A)；主后刀面(A)；副后刀面(A)；主切削刃(S)；副切削刃(S)；刀尖。 2.刀具静止参考系 主要坐标平面：基面Pr 切削平面Ps 正交平面Po 假定工作平面Pf 背平面Pp 思 考 题 及 习 题1.分析、判断在车削、钻削、铣削、刨削等的加工过程中，机床的主运动和进给运动以及切削用量三要素。2.车刀的刀体（刀头）由哪些部分组成，怎样判断确定？课时34主要教学模式讲授+自学3.刀具标注角度前角（o）；背前角（p）（学生自学）；后角（o）；背后角（p）（学生自学）；主偏角（Kr）；副偏角（Kr/）；刃倾角（s）。1.4.4刀具的合理几何参数（学生自学）了解刀具基本角度几何参数的主要功能及其合理选择。1.5刀具切削过程及磨削机理1.5.1切屑形成过程及切削变形塑性金属的切削过程是一个挤压变形切离过程，经历了弹性变形、塑性变形、剪切滑移和切离过程四个阶段。切削塑性金属的三个变形区，第一变形区，第二变形区，第三变形区。1.5.2切削力及其分解 1.总切削力2.几何分力切削力Fc 进给力Ff 背向力Fp1.5.3切削热及切削温度1.切削热 2.切削温度 3.积屑瘤1.5.4表面变形强化和残余应力（学生自学）1.表面变形强化 2.残余应力1.5.5磨削过程1.磨削过程的实质2.磨削过程的特点精度高、表面粗糙度小 背向磨削力Fp较大 磨削温度高 表面变形强化和残余应力严重1.6提高切削加工质量和经济性途径（学生自学）1.6.1加工质量1.6.2提高劳动生产率 1.提高劳动生产率基本途径 2.提高机械加工劳动生产率 1）缩短基本工艺时间 2）减少辅助时间 3）减少服务时间 4）自然需要时间1.6.4切削用量选择1.切削用量选择的一般原则1）生产效率 2）刀具寿命 3）机床功率 4）加工表面粗糙度1.7材料的切削加工性及改善途径（学生自学）1.7.1切削加工性的概念和标志方法1.8切削液的选择（学生自学）1.8.1切削液的作用1.冷却作用 2.润滑作用 3.清洗作用 4.防锈作用1.8.2切削液的分类及选用1.切削液的分类 2.切削液的选用思 考 题 及 习 题1.分析、判断车刀的五个基本角度，并了解这几个角度的作用。2.分析刀具在切削塑性金属时，切削变形过程，切削力的来源、几何分力，切削热产生、传散。3.教材P74（第5题）课时56主要教学模式讲授+自学1.9工件的装夹及夹具1.9.1概述1.9.2夹具简介1.夹具分类 1）通用夹具 2）专用夹具 3）组合夹具 4）通用可调夹具和成组夹具 2.夹具的组成1)定位元件 2)夹紧元件 3)对刀、导引元件或装置 4)连接元件 5)其他装置或元件6)夹具体 1.9.3基准及其分类1.设计基准2.工艺基准1）定位基准 2）测量基准 3) 装配基准 4) 工序基准1.9.4工件在夹具中的定位1.六点定位原理 2.完全定位和不完全定位 3.欠定位与过定位1）改变定位元件结构2）撤消重复限制自由度的定位元件3）提高工件定位基面之间及夹具定位元件工作表面之间的位置精度 4.常见的定位方式及定位元件（学生自学）1.10金属切削机床 1.10.1机床的型号1.10.2机床的组成（学生自学）1.10.3机床上的运动（学生自学） 1.切削运动 2.辅助运动1.10.4机床类型及选择（学生自学） 1.普通机床的类型及运动环节思 考 题 及 习 题1.机床夹具可分为几类，各应用于何种生产中？2.机床夹具基本组成部分有哪些，其作用是什么？ 3.工艺基准可分为哪几类，其作用是什么？4.工件的六点定位原理是什么？加工工件时，是否必须限制工件的六个自由度？5.教材P74（第19题的前一问，第20题）第2章学时6学时主要教学模式讲授+自学+专题讨论2 常用加工方法综述及加工方案选择.教学内容本章教学内容：常用加工方法简述；常见表面的加工方案；选择表面加工方案的依据。.讲授内容常用加工方法简述（车、钻、镗、铣、刨、拉、磨等）；常见表面的加工方案（外圆、内圆、平面、特殊成形面等）。.学生自学内容选择表面加工方案的依据。. 专题讨论各种零件表面在不同条件下的加工方案。.重点本章的重点是分析和综合车削、钻削、刨削、铣削和磨削等常见加工方法的工艺特点，并了解它们的应用范围。以便根据具体的加工条件和要求，比较合理地选择加工方法。.难点这部分内容是机械加工中的基本知识，没有太难理解的地方。但是，对学生的实践知识有一定的要求，如果学生没有一定的感性知识，对各种加工方法不甚了解，接受和掌握本章内容就有一定的困难。 再就是学生由于经验不足，实际生产情况又比较复杂，理解了的东西，不一定在实际中应用得好。所以，难就难在合理地、灵活地对所学知识的综合运用上。这就要求学生在遇到向题时，多动脑筋，多考虑一些问题。有可能的话，对同一零件表面的加工，进行几个不同方案的比较，从中选择一种最好的方案。.学习要求学习本章之前，应对常见的机械加工方法车、钻（扩、铰）、镗、刨、拉、铣和磨等，有较多的感性认识。要能结合每种切削加工所用的机床设备，切削运动和切削用量，切削层截面尺寸的变化，工件的装夹形式与受力情况等，对各种加工方法的工艺特点及其应用范围进行初步的分析。分析各种加工方法的应用时，要注意这种加工方法适合于加工哪些形状的零件，一般情况下所能达到的精度与粗糙度，生产效率和适用的生产类型，以及经济性等。为合理地选择零件上各表面的加工方法与拟订工艺过程打下一定的基础。 还要了解各种加工方法中，为保证零件精度和粗糙度，提高生产效率以及降低成本所采用的一些措施和具体办法等。课时78主要教学模式讲授+自学2 常用加工方法综述及加工方案选择2.1常用加工方法简述2.1.1车削加工1.使用设备 2.应用 3.常用的刀具 4.车削加工特点2.1.2钻削加工1.使用设备 2.应用 3.常用刀具 4.钻削加工特点。 2.1.3镗削加工1.使用设备 2.应用 3.刀具 4. 镗削加工特点2.1.4铣削加工1.使用设备 2.应用 3.常见刀具 4. 铣削加工特点 5.铣削方式（学生自学）2.1.5刨削加工1.使用设备 2.应用 3.插削加工 4.刨削加工特点2.1.6拉削加工1.使用设备 2.应用 3.刀具 4. 拉削加工特点 2.1.7磨削加工1.特点 2.磨削应用 3.磨削方式2.1.8 研磨1.研磨的特点 2.研磨的应用2.1.9抛光1.抛光的特点 2.抛光的应用2.1.10 珩磨1.珩磨的特点 2.珩磨的应用2.1.11 超级光磨1.超级光磨的特点 2.超级光磨的应用思 考 题 及 习 题1. 车、钻、镗、铣、刨、磨加工方法的特点及应用。课时1112主要教学模式讲授+自学2.2常见表面加工方案选择2.2.1外圆面加工1.外圆面常用的技术要求1)本身精度 2)位置精度3)表面质量2.外圆表面的加工方法1)粗车2)半精车3)精车4)粗磨 5)精磨 6)光整加工 2.2.2内圆表面加工1.内圆表面加工的技术要求与外圆基本相同2.特点3.孔的加工方法1)钻孔2)扩孔3)铰孔4)镗孔5)拉孔孔的加工方案按其主干可归纳成五类车（镗）类 车（镗）磨类 钻扩铰类 拉削类 特种加工类2.2.3平面加工1.平面的技术要求及分类1)平面的技术要求(1)形状精度 (2)位置精度 (3)表面质量 2)平面分类(1)非结合面 (2)结合面和重要结合面 (3)导向平面 (4)精密测量工具的工作面等2.平面的加工方法1)平面的车削加工2)平面的刨削加工和拉削加工3)平面的铣削加工4)平面的磨削加工5)平面的光整加工3.平面加工方案的选择平面加工方案按主干可归纳成六类铣（刨）类铣（刨）磨类车削类拉削类平板导轨类特种加工类2.2.4特殊成形面加工（CAI教学）一、螺纹加工 1.螺纹加工1)螺纹的技术要求及分类(1)螺纹的分类连接螺纹传动螺纹(2)螺纹的技术要求2)螺纹的加工方法二、齿形加工2.3选择表面加工方案的依据（学生自学） 2.3.1根据表面的尺寸精度和表面粗糙度Ra值选择2.3.2根据表面所在零件的结构形状和尺寸大小选择2.3.3根据零件热处理状况选择2.3.4根据零件材料的性能选择2.3.5根据零件的批量选择课 后 预 习 内 容做出外圆面、内圆表面、平面、齿形面、螺纹面的加工方案（给出加工图纸）。课时1314主要教学模式讲授+讨论专题讨论内容：结合第二章、第五章、第七章学习的内容，针对第二章第三节中的例题，着重讨论各种零件表面在不同条件下的加工方案。零件表面加工方案的依据如下： 零件上每一种表面的加工方案，常随零件的结构形状、材料、精度、批量和具体生产条件等因素而异，选择合理的加工方案一般依照下列主要依据进行。1.根据表面的尺寸精度和表面粗糙度Ra值选择表面的加工方案在很大程度上取决于表面本身的尺寸精度和粗糙度Ra值。因为对于精度较高、Ra值较小的表面，一般不能一次加工到规定的尺寸，而要划分几个加工阶段逐步进行，以消除或减小粗加工时因切削力和切削热等因素所引起的变形，从而保证零件的加工精度。2.根据表面所在零件的结构形状和尺寸大小选择零件的结构形状和尺寸大小对表面加工方案的选择有很大的影响。这是因为有些加工方法的采用，常常受到零件某些结构形状和尺寸大小的限制，有时甚至需要选用不同类型的机床和装夹方法。3.根据零件热处理状况选择零件是否热处理及热处理的方法，对表面加工方案的选择有一定影响，特别是钢件淬火后硬度较高，用刀具切削较为困难，淬火后大都采用磨料切削加工。而且对绝大多数零件来说，热处理一般不能作为工艺过程的最后工序，其后还应安排相应的加工，以便去除热处理带来的变形和氧化皮，从而提高精度和减小表面粗糙度值。4.根据零件材料的性能选择零件材料的性能，尤其是材料的韧性、脆性、导电等性能，对切削加工，特别是对特种加工方法的选择有较大的影响。5.根据零件的批量选择加工同一种表面，常因零件批量不同而需选用不同的加工方案。这是因为在单件小批生产中一般采用普通机床的加工方法；在大批大量生产中应尽量采用高效率（专用机床或生产线）的加工方法。思 考 题 及 习 题1.教材P108（第3、6、7、9题）第5章学时1学时主要教学模式讲授+自学5 先进制造技术.教学内容本章教学内容： 先进制造技术及其特点；先进制造技术的发展；机械制造系统的自动化；成组技术及计算机辅助工艺过程设计简介（成组技术）。.讲授内容机械制造系统的自动化。.学生自学内容先进制造技术及其特点；先进制造技术的发展；成组技术及计算机辅助工艺过程设计简介（成组技术）。.重点数控机床特点及应用。第7章学时1学时主要教学模式讲授+自学7 特 种 加 工.教学内容本章教学内容：电火花加工；电解加工；超声波加工；激光加工。.讲授内容电火花加工；超声波加工；激光加工。.学生自学内容电解加工。.重点1.电火花加工的特点和应用；2.超声波加工的特点和应用；3.激光加工的特点和应用。课时910主要教学模式讲授+自学5 先进制造技术5.1先进制造技术及其特点（学生自学）5.2先进制造技术的发展（学生自学）5.3机械制造系统的自动化5.3.1大批量生产机械制造系统自动化1.单机自动化 1）通用自动机床或半自动机床 2）采用组合机床实现单机自动化 3）采用专用机床实现单机自动化 4）采用通用机床进行自动化改装，实现单机自动化 2.机械加工自动生产线 1）机械加工自动生产线的基本概念 2）机械加工自动线的结构与组成3）机械加工自动线的类型（学生自学）（1）按所用的工艺设备类型分类 （2）按自动线中有无储料装置分类（3）根据加工对象为单一产品或多品种分类3.综合自动化系统5.3.2多品种中小批量生产机械制造系统自动化1.数控机床1）概述（1）数控机床的定义（2）数控机床的组成（3）数控机床的分类（学生自学）按运动控制方式分类按伺服系统的类型分类按数控装置类型分类按工艺用途分类 （4）数控机床的特点及应用 数控机床的特点 数控机床的应用 2）传统的数控机床（学生阅读了解）3）计算机数控机床（学生阅读了解）4）加工中心5）DNC系统（学生阅读了解）2.柔性制造单元（学生阅读了解）3.柔性制造系统（学生阅读了解）5.7成组技术及计算机辅助工艺过程设计简介（学生自学）5.7.1成组技术增 加 内 容特殊成形面加工 1.齿形加工：滚齿、插齿、磨齿等；2.螺纹加工：车、铣、滚、搓、攻、套螺纹等。7特 种 加 工7.电火花加工7.1.1电火花加工的原理（看录像了解）7.1.2电火花加工的设备（看录像了解）7.1.3电火花加工的特点.加工特点 .加工质量7.1.4电火花加工的应用7.1.5电火花线切割加工（看录像了解）.电解加工（自学了解）7.2.1电解加工的原理7.2.2电解加工的特点 7.2.3电解加工的应用.超声波加工7.3.1超声波加工的原理（看录像了解）7.3.2超声波加工的装置（看录像了解）7.3.3超声波加工的特点7.3.4超声波加工的应用.激光加工.4.1激光加工的原理（看录像了解）7.4.2激光加工的特点7.4.3激光加工的应用思 考 题 及 习 题1.单机自动化、机械加工自动线的种类有哪些？2.数控机床的特点及应用。3.加工中心的特点。4.齿形加工的基本方法有哪些？5.螺纹加工的基本方法有哪些？6.分析、比较电火花、超声波、激光加工的加工特点及应用。第3章学时6学时主要教学模式讲授+自学+专题讨论3 机械加工工艺过程.教学内容 本章教学内容：机械加工工艺过程的基本知识；毛坯的选用；制定零件加工工艺过程的内容及原则；典型零件工艺过程分析。.讲授内容机械加工工艺过程的基本知识；制定零件加工工艺过程的内容及原则；典型零件工艺过程分析。.学生自学内容毛坯的选用。.重点本章的重点是工件加工工艺路线的拟定和典型零件工艺过程分析。.难点具体内容没有过于难以理解和接受的，难就难在对所学知识的综合运用上。加上本课程涉及面较广，知识范围较宽；深度较浅，实际问题又比较复杂。因此，如何能根据具体情况和条件，拟定出较合理的工艺过程，确是不容易的。因此，这里仅要求学生初步了解和掌握单件小批生产中，拟定工艺过程的方法、步骤以及应当考虑和分析的问题，初步学会中等复杂程度以下零件的工艺过程即可。. 学习要求本章是以前各章内容的综合运用，应在了解和掌握金属切削加工和机床的基础知识，各种加工方法的工艺特点及其应用，零件结构工艺性等的基础上，结合零件的具体要求和现有的加工条件，了解拟订工艺过程的有关问题。为了拟订零件的工艺过程，首先要了解工艺过程中的一些基本概念。例如工序和安装的定义与划分；生产类型及其对工艺的影响；加工余量的概念及其确定方法等。为了保证零件的精度，还要了解工件定位的原理，基准的概念、选择及其对加工的影响。为了保证工件正确而迅速地定位与安装，对夹具的种类、组成及应用要有一个初步的了解。最后，通过轴类、套类、箱体类等典型零件工艺过程拟订与分析的实例，初步掌握单件小批生产中拟订工艺过程的方法、步骤及应当考虑和分析的问题，学会填写工艺过程卡片，包括选择加工方法和设备，安排加工顺序，确定工序内容等，并了解加工简图的画法。课时1516主要教学模式讲授+自学3 机械加工工艺过程3.1机械加工工艺过程的基本知识3.1.1生产过程与工艺过程1.概念1)生产过程2.机械加工工艺过程的组成1)工序2)走刀3)安装3.1.2生产纲领和生产类型1.生产纲领2.生产类型1)单件生产2)成批生产3)大量生产3.2毛坯的选用（学生自学）3.2.1毛坯选用的原则 1.满足材料的工艺性能要求2.满足零件的使用性能要求3.降低制造成本4.符合生产条件 3.2.2典型机械零件毛坯的选用 1.轴类毛坯的选择 2.盘套类毛坯的选择 3.机架箱体类零件的毛坯选择3.3制定加工工艺过程的内容及原则3.3.1机械加工工艺规程1.工艺规程的内容：（1）工艺路线；（2）各工序加工的内容、要求；（3）所采用的机床、工艺装备；（4）工件的检验项目、检验方法；（5）切削用量、工时定额等。 2.工艺规程的格式 3.工艺规程的作用3.3.2制定工艺规程的原始资料与步骤1.制定工艺规程所需的原始资料1)产品的零件图以及该零件所在部件或总成的装配图；2)产品质量的验收标准；3)产品的年产量计划；4)本厂现有的生产条件；5)有关手册、标准及指导性文件。2.制定工艺规程的步骤1)分析产品的零件图与装配图；2)根据零件的生产纲领确定生产类型；3)选择毛坯；4)确定单个表面的加工方法；5)选择定位基准，确定零件的加工路线；6)确定各工序所用的设备及工艺装备；7)计算加工余量、工序尺寸及公差；8)确定切削用量，估算工时定额；9)填写工艺文件。3.3.3机械加工工艺规程设计中的几个问题定位基准的选择1)粗基准选择的原则(1)选择重要表面为粗基准；(2)选择不加工表面为粗基准；(3)选择加工余量最小的表面为粗基准；(4)选择平整光洁、加工面积较大的表面为粗基准；(5)粗基准在同一加工尺寸方向上只能使用一次。2)精基准选择的原则 (1)基准重合的原则；(2)基准统一的原则； (3)互为基准的原则；(4)自为基准的原则。思 考 题 及 习 题1.分析工序、工步、工位、走刀之间的关系。2.精基准的选择原则有哪些，其含义是什么？3.加工阶段的划分有哪些，为什么？课时1718主要教学模式讲授+自学+讨论2.工艺路线的拟定1)表面加工方法的选择(1)所选择的加工方法的经济精度及表面粗糙度应与被加工表面的精度要求和表面粗糙度要求相适应。 (2)所选择的加工方法要能保证加工表面的几何形状精度和表面相互位置要求。(3)所选择的加工方法要与零件材料的加工性能、热处理状况相适应。 (4)所选择的加工方法要与生产类型相适应。(5)所选择的加工方法要与本厂现有生产条件相适应，不能脱离本厂现有的设备状况和工人的技术水平，要充分利用现有设备，挖掘生产潜力。2)加工阶段的划分(1)粗加工阶段 (2)半精加工阶段 (3)精加工阶段 (4)光整加工阶段 3) 划分加工阶段的原因4）加工顺序的安排(1)切削加工顺序的安排先粗后精先主后次先基准后其他（2）热处理的安排（3）辅助工序的安排（4）工序的集中与分散 3.加工余量的确定（学生自学） 4.机床与工艺装备的选择（学生自学）3.4 典型零件工艺过程分析列举几种轴、盘套、支架类零件，并对其进行加工工艺过程分析（由简单零件到较复杂零件）。 分析内容1.零件的主要表面及其技术要求2.加工工艺过程分析(1) 选择毛坯的类型(2) 主要表面的加工方法 (3) 确定定位基面(4) 拟定工艺过程预习内容：做出几种典型零件（轴、盘套、支架类零件）加工工艺（给出加工图纸）。思 考 题 及 习 题1.切削加工顺序的安排一般原则有哪些？课时1920主要教学模式讲授+ 专题讨论专题讨论内容：结合第三章学习的内容，列举几种典型零件实例，着重讨论几种典型零件在不同条件下的加工工艺方案。1.轴类零件2.盘套类零件3.支架类零件思 考 题 及 习 题1.P146（第19、20题）第4章学时2学时主要教学模式讲授+自学4 切削加工零件结构工艺性.教学内容 本章教学内容：概述；切削加工工艺性的评价；切削加工工艺性的影响因素；提高切削加工工艺性的措施；零部件的装配工艺性。.讲授内容提高切削加工工艺性的措施；零部件的装配工艺性（一般装配对零部件装配工艺性的要求）。.学生自学内容概述；切削加工工艺性的评价；切削加工工艺性的影响因素；零部件的装配工艺性（机械装配方法）。.重点本章的重点是需要切削加工的零件，结构设计时应考虑的原则，以及由于加工方法不同，对零件结构工艺性应有不同的要求。.难点影响零件结构工艺性的因素很多，主要有产品的生产类型（单件、成批、大量），产品的发展规划（采用先进技术的可能性等），以及工厂的现有条件（设备情况、工人技术水平、管理情况等）等。同时，一个零件的制造要经过许多生产阶段。因此，要使设计的零件具有良好的结构工艺性，必须在掌握一般原则的基础上，具有较丰富的实践经验才能解决。对这样一个“综合运用”的问题，教材没作详细论述，只起引导入门的作用，学生将来可通过实践自行总结。. 学习要求通过前面几章的学习，我们知道，制造同一机器零件，根据给定的生产类型，可以制定若干种工艺方案。这些方案虽然都得到合格的零件，但从经济观点来看，是不相同的。制造一个零件所消耗的费用，在很大程度上取决于零件的结构。因此，要充分理解“零件结构工艺性”这一概念。 本章应在学习各种加工方法工艺特点的基础上，掌握单件，小批生产中设计需切削加下的零件时，为保证其具有良好的结构工艺性，应考虑的基本原则；了解各种加工方法对零件结构工艺性的要求。同时应该总结出影响零件结构工艺性的因素。课时2122主要教学模式讲授+ 自学4 切削加工零件结构工艺性4.1概述（学生自学）4.2切削加工工艺性的评价（学生自学）4.3切削加工工艺性的影响因素（学生自学）4 .4提高切削加工工艺性的措施4.4.1贯彻标准化4.4.2提高产品继承性4.4.3应用成组技术4.4.4优化结构设计选图进行讲解。4.5零部件的装配工艺性4.5.1机械装配方法（学生自学）1.互换法 2.分组选配法 3.修配法 .调整法 4.5.2一般装配对零部件装配工艺性的要求选图进行讲解。思 考 题 及 习 题1.教材P178（第5题）2.教材P179（第6、7题）课时2324主要教学模式答辩讨论会科技文献综述报告答辩1.答辩2.课程总结
