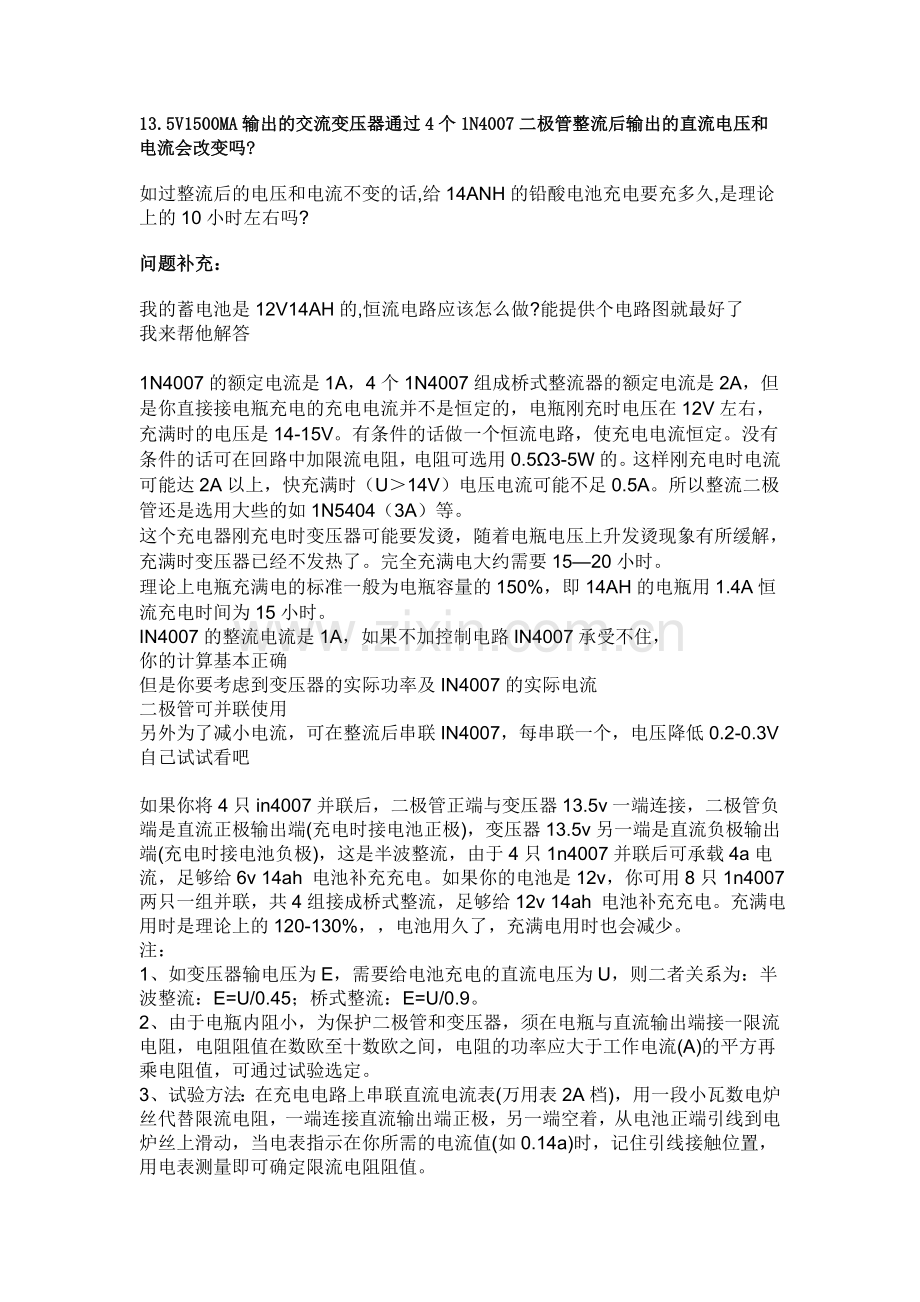

整流电路.doc

13.5V1500MA输出的交流变压器通过4个1N4007二极管整流后输出的直流电压和电流会改变吗? 如过整流后的电压和电流不变的话,给14ANH的铅酸电池充电要充多久,是理论上的10小时左右吗?问题补充： 我的蓄电池是12V14AH的,恒流电路应该怎么做?能提供个电路图就最好了我来帮他解答 输入内容已经达到长度限制还能输入9999字插入图片删除图片插入地图删除地图插入视频视频地图参考资料：匿名回答提交回答取消 1N4007的额定电流是1A，4个1N4007组成桥式整流器的额定电流是2A，但是你直接接电瓶充电的充电电流并不是恒定的，电瓶刚充时电压在12V左右，充满时的电压是14-15V。有条件的话做一个恒流电路，使充电电流恒定。没有条件的话可在回路中加限流电阻，电阻可选用0.53-5W的。这样刚充电时电流可能达2A以上，快充满时（U14V）电压电流可能不足0.5A。所以整流二极管还是选用大些的如1N5404（3A）等。这个充电器刚充电时变压器可能要发烫，随着电瓶电压上升发烫现象有所缓解，充满时变压器已经不发热了。完全充满电大约需要1520小时。理论上电瓶充满电的标准一般为电瓶容量的150%，即14AH的电瓶用1.4A恒流充电时间为15小时。IN4007的整流电流是1A，如果不加控制电路IN4007承受不住，你的计算基本正确但是你要考虑到变压器的实际功率及IN4007的实际电流二极管可并联使用另外为了减小电流，可在整流后串联IN4007，每串联一个，电压降低0.2-0.3V自己试试看吧 赞同如果你将4只in4007并联后，二极管正端与变压器13.5v一端连接，二极管负端是直流正极输出端(充电时接电池正极)，变压器13.5v另一端是直流负极输出端(充电时接电池负极)，这是半波整流，由于4只1n4007并联后可承载4a电流，足够给6v 14ah 电池补充充电。如果你的电池是12v，你可用8只1n4007两只一组并联，共4组接成桥式整流，足够给12v 14ah 电池补充充电。充满电用时是理论上的120-130%，电池用久了，充满电用时也会减少。注：1、如变压器输电压为E，需要给电池充电的直流电压为U，则二者关系为：半波整流：E=U/0.45；桥式整流：E=U/0.9。2、由于电瓶内阻小，为保护二极管和变压器，须在电瓶与直流输出端接一限流电阻，电阻阻值在数欧至十数欧之间，电阻的功率应大于工作电流(A)的平方再乘电阻值，可通过试验选定。3、试验方法：在充电电路上串联直流电流表(万用表2A档)，用一段小瓦数电炉丝代替限流电阻，一端连接直流输出端正极，另一端空着，从电池正端引线到电炉丝上滑动，当电表指示在你所需的电流值(如0.14a)时，记住引线接触位置，用电表测量即可确定限流电阻阻值。 36V的交流用桥整流成直流怎么就只有32V了？标签：交流桥,整流 孤独星 2008-10-22 11:20 有什么解决办法，让他是36V直流？谢谢！ 在整流后端接入50V以上的滤波电容就好了。一般用电解电容，容量一般不小于1000uf在直流输出加电解电容,具体看你的变压器大不大的,常常用50V/3300UF或者50V/4700UF的数值大的滤波效果越好,也就是直流电更纯答案补充 加了电容电压就高了,你可以试下带了负载变32V吧,证明你的变压器不够大.换个大点的.答案补充 你有4个二极管做个桥试整流.后面加个电容.用50V1000UF电容.家电维修mg 回答采纳率:16.4% 2008-10-22 11:12 变压器空载电压是多少？确是36V如充电时应35.几伏特因电瓶缺电多少有压降，如是充电用应选38V的青春洋溢 回答采纳率:75.0% 2008-10-22 11:14 220V桥式整流能否用二极管in4007替代二极管in540620 标签：桥式整流,二极管 风语灵 2011-03-25 19:47 满意答案 好评率：100% 1n4007额定电流为1A，1N5406额定电流为3A理论上讲4007是不能代替5406的，在实际应用中，你要分析整流桥后面的电流时多大，如果低于0.5A，还是可以替代的，否则肯定不行。这个东东我玩过，可以用4007的，因为是个声光延时开关，一般用于楼梯灯，电流较小。整流二极管的型号？标签：整流二极管,型号 低 头丶微 笑 2009-11-08 22:14 怎么区分整流二极管的型号，如果用4个型号不同的整流二极管组成整流桥，会怎么样?整流二极管都是有什么样的型号？用数字万能表怎么测整流二极管的好坏？具体怎么用万能表怎么测请高手告诉下？万能表应打到什么档位？呵呵，问的问题有点多，请高手们内心答复，谢谢。满意答案 好评率：100% 整流二极管的作用是将交流电转变成直流电。常见的整流二极管有1N4001、1N5401等型号。在电路中的文字符号为“V”或“VD”。 二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。整流二极管可用万用表进行检测。维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。在电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“”为交流输入端“”、“”为直流输出端。如果用4个型号不同的整流二极管组成整流桥，能用，但最好不要这样用，因为参数不一致，对输出的影响比较大，也会增加不稳定因素或者降低效率。这样就看你的后级电路对电源的要求高不高了。用数字万用表的二极管档位测量二极管：测二极管时，使用万用表的二极管的档位。若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，有一定数值显示。若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，高位显示为“1”或很大的数值，此时说明二极管是好的。 在测量时若两次的数值均很小，则二极管内部短路；若两次测得的数值均很大或高位为“1”，则二极管内部开路什么类型、什么型号的二极管才能组成桥式整流电路?5 标签：二极管,桥式整流,电路 那夜、放纵 2010-01-26 22:25 问题补充： 如：開關二極管,整流二極管,檢波二極管之類的 ! ！满意答案 好评率：100% 什么类型都可以，只要功率够大就行，电压也够高。补充回答： 当然是整流二極管用来作整流电路了，接桥式电路变成全波整流，你说的開關二極管和檢波二極管都是电流小于100mA的二极管，开关二极管用于开关、限幅、钳位或检波等电路。检波二极管用于限幅、削波、调制、混频、开关等电路。继续追问： 再问下, 桥式整流电路并联个电容,起什么作用？ 是用作如果二极管短路而保护二极管和绕组的么?其电容的容量和电压的大小应怎么计算? 补充回答： 是的，是为了保护二极管。整流二极管通常靠近市电电源侧，经常接受一些脉冲过电压。这个电容可吸收部分浪涌能量，防止过压击穿。另外，在有些时候这个电容可防止二极管的高频检波效应，减小某种干扰。其电容的容量一般为103P到104P。电容耐压必须大于输出电压的两倍。继续追问： 103 P 就是0.01uF么? 还有就是如何区分高压高容、高压低容、低压高容、低压低容的电容，有沒有一個標準，來分別高壓或低壓、高容或低容？ 換句話說就是有沒有一個具體數值來分界! 我是电子初学者,谢谢 !补充回答： 103p=10000pF=0.01uF，10000皮法=0.01微法没错。 高压高容：耐压高于250伏，容量大于1uF。高压低容：耐压高于250伏，容量小于1uF。低压高容：耐压低于250伏，容量大于1uF。低压低容：耐压低于250伏，容量小于1uF充电整流桥的型号标签：整流桥,型号 平 2012-04-11 15:47 做充电器充电瓶12V32AH的用什么型号的整流桥合适呀？ 满意答案 12V32AH充电器，充电电流不能大于3.2A，你到电子市场买个200V5A的整流桥就可以了，或者买四个二极管组成整流桥也可以二极管1N4007能用1N5408的代替吗 1N4007 反向耐压1000V，整流电流1A；1N5408 反向耐压1000V，整流电流3A；从主要参数看，1N5408完全可以代替1N4007，只是两种管子体积有些差异。 您已经评价过！第四节单相整流电路将交变电流变换成单向脉动电流的过程叫做整流。我们知道：二极管具有单向导电的特性：当二极管加正向电压时，二极管导通，其正向电阻很小；当加反向电压时，二极管截止，呈现很大的电阻（在不引起反向击穿的情况下）。这样，二极管就相当于一个开关。整流电路就是利用二极管的这种开关特性构成的。为简化分析，当整流电压远大于二极管导通电压时，我们可忽略二极管正向导通时的电阻rd，即将二极管看成理想开关。一、单相半波整流电路单相半波整流电路由电源变压器T、整流二极管VD和负载电阻RL组成。VD：整流二极管，把交流电变成脉动直流电；T：电源变压器，把v1变成整流电路所需的电压v2。1工作原理电源变压器T的初级接交流电压v1，则在变压器T的次级就会产生感应电压v2。当v2为正半周时，整流二极管VD上加的是正向电压，处于导通状态，其电流iD流过负载RL，于是在RL上产生正半周电压vo，如图(b)所示；当变压器T的次级感应电压v2为负半周时，整流二极管VD上加的是反向电压，因而截止，负载RL上无电流流过，如图 (c)所示；当输入电压进入下一个周期时，整流电路将重复上述过程。各波形之间的对应关系，如图(d)所示。由波形图可看出，它的大小是波动的，但方向不变。这种大小波动，方向不变的电流(或电压)称为脉动直流电。由vo的波形可见，这种电路仅获得电源电压v2的半个波，故称半波整流。不难看出，半波整流电路的缺点是电源利用率低，且输出脉动大。2负载与整流二极管的电压和电流正确选用二极管，必须满足：最大整流电流IVM Io；最高反向工作电压。二、单相全波整流电路1电路图变压器中心抽头式单相全波整流电路如图所示。V1、V2为性能相同的整流二极管；T为电源变压器，作用是产生大小相等而相位相反的两个电压v2a和v2b。2工作原理(1) v1正半周时，T次级A点电位高于B点电位，在v2a作用下，V1导通(V2截止)，iV1自上而下流过RL；(2) v1负半周时，T次级A点电位低于B点电位，在v2b的作用下，V2导通(V1截止)，iV2自上而下流过RL；可见，在v1一周期内，流过二极管的电流iV1、iV2叠加形成全波脉动直流电流iL，于是RL两端产生全波脉动直流电压vL。故电路称为全波整流电路。3负载和整流二极管上的电压和电流(1) 负载电压 (2) 负载电流 (3) 二极管的平均电流 (4) 二极管承受反向峰值电压 缺点：单管承受的反向峰值压比半波整流高一倍，变压器T需中心抽头。三、单相桥式整流电路单相全波整流电路的整流效率高，输出电压波动小，但变压器利用率不高，且二极管承受的反向电压高，因此电路目前广泛应用的是桥式整流电路。1工作原理图(a)是一个具有电阻负载的桥式整流电路，由四只二极管、变压器T和负载电阻RL组成。当输入电压v1为正半周时，整流二极管VD1和VD3因加正向电压而导通，VD2和VD4因加反向电压而截止。电流io流经VD1、RL和VD3并在RL上产生压降vo。当输入电压v1为负半周，变压器次级感应电压为负半周时，整流二极管VD1、VD3因加反向电压而截止，VD2、VD4因加正向电压而导通。电流io流经VD2、RL和VD4并在RL上产生压降vo。由此可见，在电流电压V2 的一个周期内，负载上均有电流通过。2负载与整流二极管的电压和电流桥式整流为全波整流，故负载上的平均电压和电流均比半波整流大一倍： 桥式整流电路的结构决定了每只二极管只在半个周期内导通，所以在一个周期内流过每个管子的平均电流只有负载电流的一半，即 每只二极管所承受的反向电压亦为变压器副边电压的峰值。四、几种整流电路的比较五、滤波电路整流电路输出的脉动电压，含有交流成分。为了减少交流分量，使负载得到平滑的直流电压，一般在整流电路后加接滤波电路。常用的滤波电路有电容滤波、电感滤波和复式滤波。1电容滤波电路（1）电容器在半波整流电路中的滤波作用 （2）电容器在桥式整流电路中的滤波作用2电感滤波电路在整流电路与负载间串入一电感L就构成了电感滤波电路。3复式滤波器结构特点：电容与负载并联，电感与负载串联。性能特点：滤波效果好。（1） L型滤波器（2） P 型滤波器 带L型滤波器的桥式整流电路 P 型滤波器桥式整流电路 您已经评价过！ 您已经评价过！ 您已经评价过！
