耳机外观检验标准

文件名称
耳机外观检验标准
文件编号

版 本
V1.0
文件类型
规范指导类
发布日期

部 门
意 见
签名/日期
拟制：

审核：

会签：

会签：

会签：

会签：

会签：

会签：

会签：

会签：

会签：

批准：

文件说明（部门在此文件中的主要职责）
1. 质量控制中心负责此文件的制定、修改和监督执行此文件。
2. 此文件涉及到的相关部门必须严格执行此文件。

版本号
修改时间
修改人
修改原因
修改主要内容

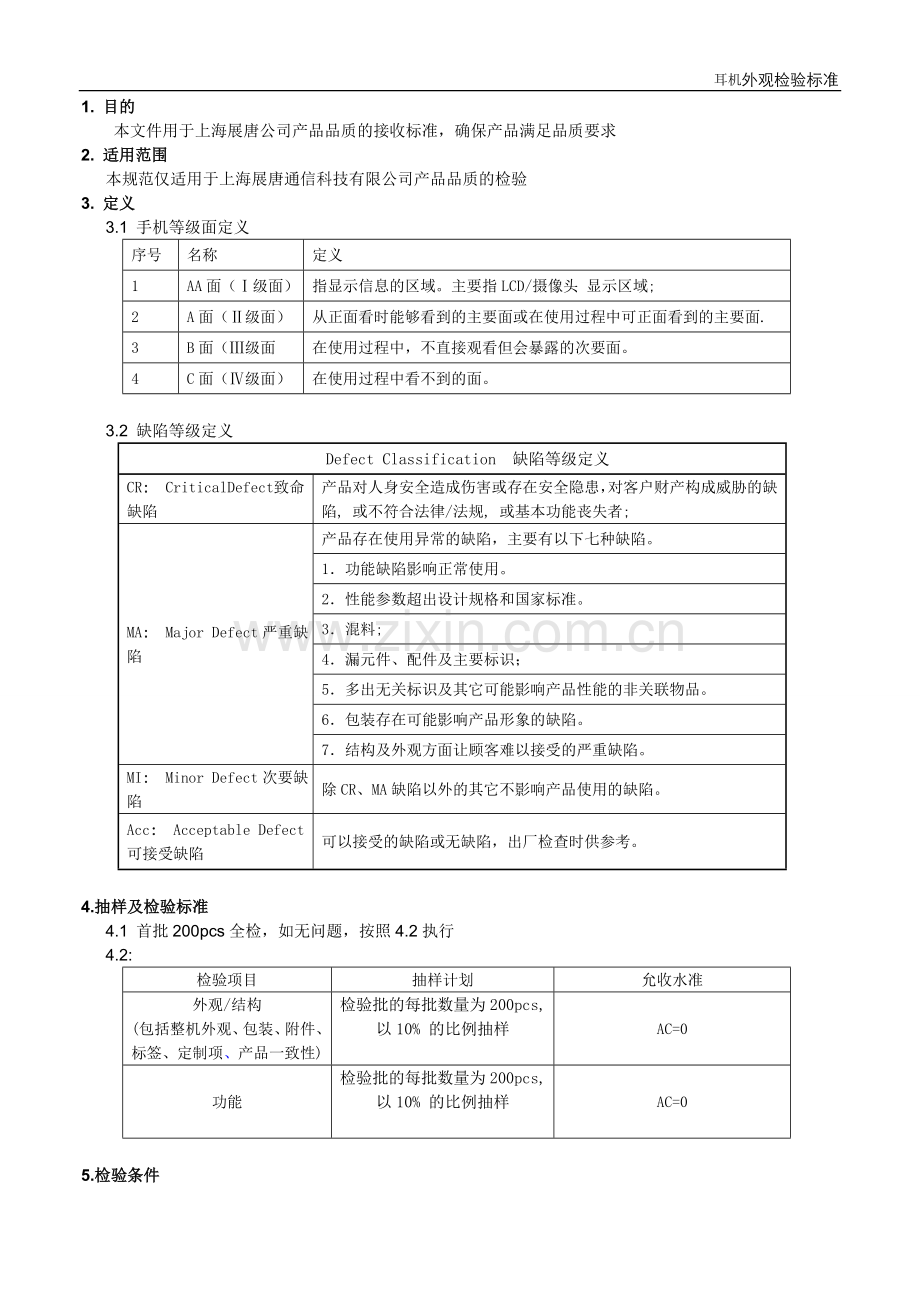

1. 目的
本文件用于上海展唐公司产品品质的接收标准，确保产品满足品质要求
2. 适用范围
本规范仅适用于上海展唐通信科技有限公司产品品质的检验
3. 定义
3.1 手机等级面定义
序号
名称
定义
1
AA面（Ⅰ级面）
指显示信息的区域。主要指LCD/摄像头 显示区域;
2
A面（Ⅱ级面）
从正面看时能够看到的主要面或在使用过程中可正面看到的主要面.
3
B面（Ⅲ级面
在使用过程中，不直接观看但会暴露的次要面。
4
C面（Ⅳ级面）
在使用过程中看不到的面。

3.2 缺陷等级定义
Defect Classification 缺陷等级定义
CR: Critical Defect 致命缺陷
产品对人身安全造成伤害或存在安全隐患，对客户财产构成威胁的缺陷, 或不符合法律/法规, 或基本功能丧失者;
MA: Major Defect严重缺陷
产品存在使用异常的缺陷，主要有以下七种缺陷。　
1．功能缺陷影响正常使用。　
2．性能参数超出设计规格和国家标准。
3．混料;
4．漏元件、配件及主要标识；
5．多出无关标识及其它可能影响产品性能的非关联物品。
6．包装存在可能影响产品形象的缺陷。
7．结构及外观方面让顾客难以接受的严重缺陷。
MI: Minor Defect次要缺陷
除CR、MA缺陷以外的其它不影响产品使用的缺陷。
Acc: Acceptable Defect可接受缺陷
可以接受的缺陷或无缺陷，出厂检查时供参考。

4.抽样及检验标准
4.1 首批200pcs全检，如无问题，按照4.2执行
4.2:
检验项目
抽样计划
允收水准
外观/结构
(包括整机外观、包装、附件、标签、定制项、产品一致性)
检验批的每批数量为200pcs,以10% 的比例抽样

AC=0
功能
检验批的每批数量为200pcs,以10% 的比例抽样

AC=0

5.检验条件
5.1 检验条件及环境要求如下：
a) 距离：人眼与被测物表面的距离为300～500mm；
b) 时间：3-5秒；
c) 位置：检视面与桌面成45°；上下左右转动15°；
5.2 检验工具
6.包装检查及判定标准
包装检验项目及检验及判定标准
序号
检验
项目
检验标准（不良）
检验工具方法
A类
B类
C类
1
装箱单
装箱单打印格式不规范
目测

√
装箱单打印错误，装箱单与实物不附
目测

√

2
标 识
产品型号、数量、颜色打印错误
目测

√

版本区分标签漏错
目测

√

彩盒颜色标贴标识漏错
目测

√
彩盒序号标签漏错
目测

√

生产日期标签、补丁标签漏错
目测

√

没有合格品标识(合格证)
目测

√

3
摆 放
小包装箱内产品摆放不一致
目测

√
包装箱未与其他产品（不良品、半成品、成品）隔离开
目测

√

4
包装箱

包装盒
包装箱、包装盒用错
目测

√

内包装材料用错
目测

√

有大于直径大于4mm的污痕
污点规

√
破损：
底面：长度≥15mm或深度≥2mm；面积≥30mm2；
其他：长度≥10mm或深度≥2mm；面积≥20mm2。
卡尺

√
褶皱纹：深度≥0.5mm或长度≥10cm，多条时， 距离≥2cm
目测

√

7.外观检查和判定标准
7.1点状缺陷及线状缺陷标准：
序号
不良项目
等级面
标准
1
点缺陷
AA面
不区分同色异色点，点状缺陷标准： 0.20mm＜D≤0.25mm且N≤2 (DSDS≥15mm)；D＞0.25mm不允许。亮点/彩点参考点标准。
A面
对于异色点状缺陷按照以下标准接受：0.20mm＜D≤0.25 mm 且N≤1；D＞0.25mm不允许；
对于同色点状缺陷按照以下标准接受：0.20mm＜D≤0.30 mm 且N≤1；D＞0.30mm不允许。
B面
对于异色点状缺陷按照以下标准接受：0.20mm＜D≤0.25mm，N≤1； D＞0.25mm不允许；
对于同色点状缺陷按照以下标准接受：0.25mm＜D≤0..40 mm 且N≤2, 但 DS≥15mm；
D＞0.40mm不允许。
C面
不分同色异色：
D≤0.8mm， N≤2且DS≥15mm
一般要求
同高端机型标准
2
线状缺陷（包含划伤，毛丝，异物等）
AA面
W≤0.05mm 且 DS≥15mm 忽略不计
W≤0.05mm 且 DS<15mm , N≤2
A面
0.05mm <W≤0.10mm, 但L≤5mm , N≤1， 但不露底材； W≥0.10mm 或者 L≥5mm 不能接受。
B面
0.05mm <W≤0.10mm, L≤5mm , 且DS≥15mm 则 N≤2， 但不能露底材；
W≥0.10mm 或者 L≥5mm 不能接受。
C面
0.05mm <W≤0.10mm, L≤12mm , 且DS≥15mm 则 N≤2；
W≥0.10mm 或者 L≥12mm 不能接受。
3
Lens内部手指印
AA面
不允许(45度拿着产品, 上下左右晃动15度为条件)
A面
其他
N/A
4
彩虹现象 (牛顿环)
AA面
不允许 (以 45度为角度, 晃动45度为检查条件)
A面
其他
N/A
5
镜片/按裂纹
AA面
裂纹不能出现在LCD 显示区域
A面
裂纹不超过视窗边宽的1/8,不可进入可视区域,且裂纹厚度不超过玻璃总厚度1/2。
6
显示坏点
AA面
点状参考 AA 面的标准,亮点≤0.10mm； 且DS≥15mm, N≤2; 彩点参考样品。
7
表面凹陷, 缩水, 晕圈
AA面
不允许存在
A面
不超过限度样品或小于3mm
B面
不超过限度样品或小于5mm
C面
不超过限度样品或小于5mm
8
外观面流纹/银条
A面
不允许存在
B面
面积不超过1mm;
或宽度≤0.10mm, 长度≤5mm;
C面
面积不超过3mm
或宽度≤0.15mm, 长度≤10mm; 且DS≤15mm, 则N≤1 (DS≥15mm, 可允许N>1)
9
非透光区域透光(漏光)
A面
参考限度样品
(不超过1mm,不超过2处)
B面
参考限度样品
(不超过3mm,不超过2处)
C面
参考限度样品
(不超过3mm,不超过3处)
10
透底/
剥落
A面
不允许
B面
参考限度样品或剥离宽度不超过0.15mm, 长度不超过3mm。
C面
参考限度样品或剥离宽度不超过0.2mm, 长度不超过5mm。
11
溢漆/桔皮
A面
参考限度样品.(或溢漆/桔皮宽度不超过0.4mm,长宽不超过2mm)。
B面
参考限度样品.(或溢漆/桔皮宽度不超过0.4mm,长宽不超过5mm)。
C面
参考限度样品.(或溢漆/桔皮宽度不超过0.8mm,长宽不超过10mm)。
12
项凸/顶白
A面
不允许
B面
参考限度样品
C面
参考限度样品
13
漏镀/镀层脱落/锈斑/烧焦/气泡/轻微的水迹及盐迹
A面
不允许
B面
不允许
C面
参考限度样品
14
印刷字体断线
A面
参考限度样品
B面
参考限度样品
C面
参考限度样品
15
纤维状毛絮/脏污
A面
参考限度样品
(或W≤0.15mm,L≤3mm)
B面
参考限度样品
(或W≤0.25mm,L≤5mm)
C面
参考限度样品
(或W≤0.40mm,L≤5mm)
16
熔接线
A面
参考限度样品
(或W≤0.1mm,L≤3mm)
B面
参考限度样品
(或W≤0.20mm,L≤3mm)
C面
参考限度样品
(或W≤0.20mm,L≤10mm)
17
边拖花
A面
参考限度样品
B面
参考限度样品
C面
参考限度样品
18
气泡/凹坑/粗糙/局部发黄/雾状
A面
参考限度样品
B面
参考限度样品
C面
参考限度样品
19
背胶粘性不良
A面
不允许
B面
不允许
C面
不允许
20
裂纹
A面
不允许
B面
不允许
C面
参考限度样品
21
飞边
A面
分型面处飞边H≤0.10mm,
L≤3mm不锋利
B面
分型面处飞边H≤0.15mm,
L≤5mm不锋利
C面
分型面处飞边H≤0.15mm, 且不锋利
22
批峰/ 毛刺
A面
分型面处飞边H≤0.10mm,
L≤3mm不锋利
B面
分型面处飞边H≤0.15mm,
L≤5mm不锋利
C面
分型面处飞边H≤0.15mm, 且不锋利

7.2 间隙标准
序号
间隙描述
标准
1
TW (镜片) 与面壳间隙
<=0.15mm
2
面壳与面壳装饰件间隙
<=0.20mm
3
主按键周边间隙
<=0.20mm
4
底壳组件与电池盖缝隙
<=0.20mm
5
I/O塞与左右壳体缝隙(扣手位缝隙除外)
<=0.20mm
6
手写笔帽到壳料间隙
<=0.25mm
7
后壳装饰件到后壳的间隙
<=0.20mm
8
CAMERA 偏心距
<=0.30mm
8
摄像头镜片与周边间隙
<=0.20mm
9
侧键(电源键/拍照键)与壳体间隙
<=0.20mm
10
TW与周边件段差
<=0.25mm
11
前壳/后壳/电池盖断差
<=0.15mm
12
合上翻盖, 翻盖与前壳之间的间隙
<=0.40mm
13
合上翻盖,翻盖与前壳之间段差
<=0.40mm
14
合上翻盖,翻盖转轴盖板与前壳/后壳之间的间隙
<=0.40mm
15
滑盖机中, 合滑盖时, 上下滑盖间隙
<=0.60mm
16
滑盖机中, 合滑盖时, 上下滑盖左右段差;
<=0.30mm
7.3 Touch Window & Touch Plane 外观特殊标准
序号
缺陷名称
低端机型标准
1
书写断笔
80gf力度垂直标准书写不出现断笔
2
牛顿环
离被测物表面300mm,与水平面成60度角，上下左右旋转不可见
3
点缺陷
D≤0.1mm: 忽略不计
0.1mm＜D≤0.2mm, DS≥5mm: N≤2
0.2mm＜D＜0.25mm: N≤1
0.25mm≤D: N=0
4
线状缺陷
同高端机型标准
同高端机型标准
同高端机型标准
5
水波纹
以120gf，手写笔尖垂直压下，出现以点击点为中心水波纹且直径小于5mm，予以接受；
若出现固定位置的水波纹或是直径大于5mm不允许。
6
抛度
参考限度样品
