GOS-6103C/6103/6112 示波器
操作手册

索引 页次
1.

产品介绍……………………….............................
1-1.简述…………………………………………………..…
1-2.特性…..…………………………………………………

1
1
2
2.
技术规格………………………….…………………..

4

3.
使用前之注意事项……………………………….….
3-1.包装之拆卸..……………………….………………….
3-2.检查电源电压…..…………………..…………………
3-3.操作环境………..………………………………..…….
3-4.仪器的安装和操作…………………….……………...
3-5.CRT的亮度……………………………………………
3-6.输入端子的耐压………………………….……………
7
7
7
8
8
8
8

4.
面板介绍………………………..……………….……
4-1.前面板…………………………………………….
4-2.后面板…..………………………………………..
9
11
30

5.
操作方式………………………………………………
5-1.读出显示器………………..…………………………..
5-2.输入讯号的连接………………....……………………
5-3.调整和检查…………………………………………….
5-4.功能检查……………..…..…………………………….
5-5.基本操作……………...………….….…………………
5-6.量测应用………………………………………………..

31
31
33
34
36
38
46
6.
一般维修………………………………………………
6-1.保险丝的更换…..……………………………………..
6-2.电源电压…..……………………………………………
6-3.清洁方法………………………………………………..
51
51
51
52

7.
方块图…………………………………………………
53

i

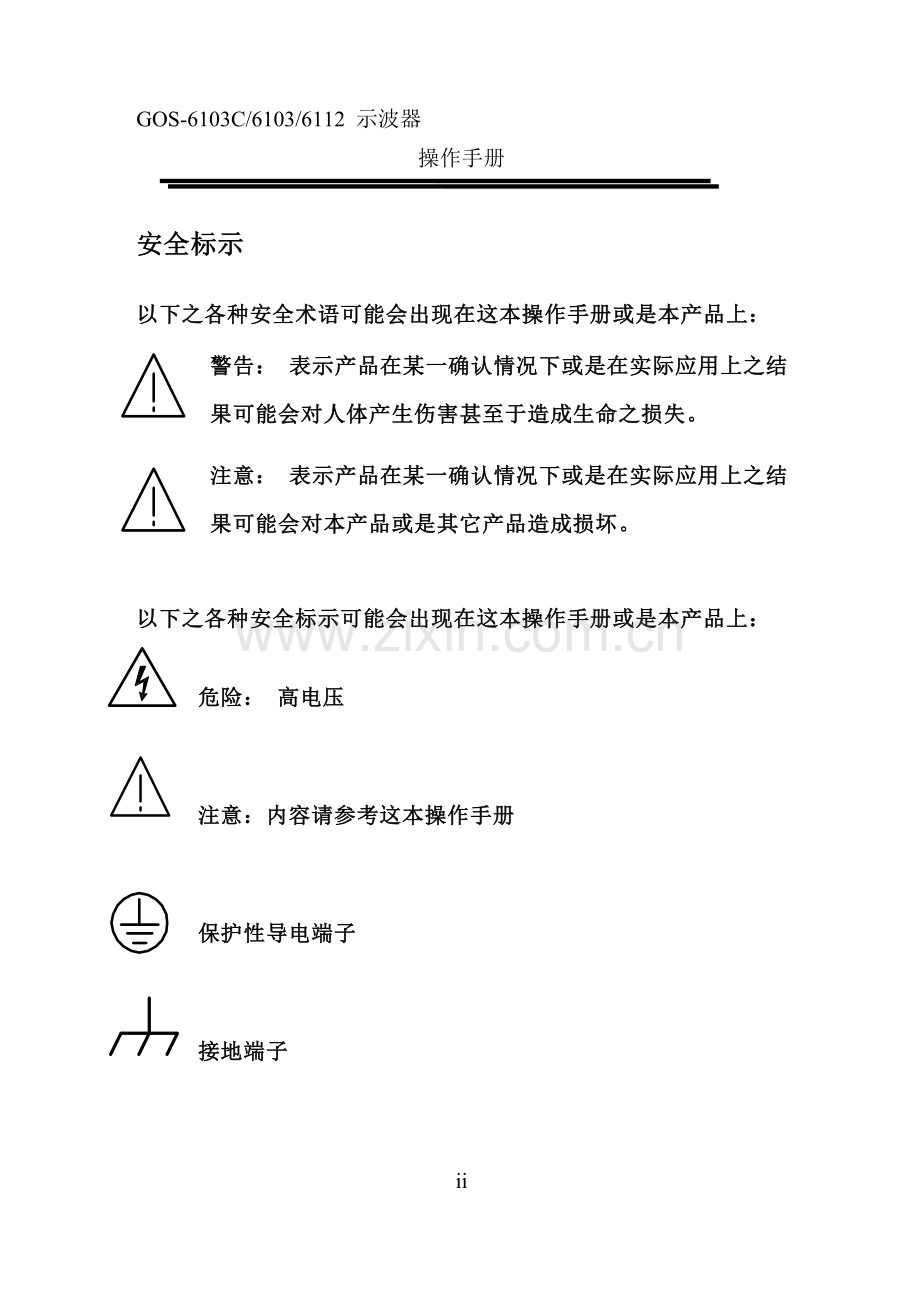

安全标示
以下之各种安全术语可能会出现在这本操作手册或是本产品上：

警告： 表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。

注意： 表示产品在某一确认情况下或是在实际应用上之结果可能会对本产品或是其它产品造成损坏。

以下之各种安全标示可能会出现在这本操作手册或是本产品上：

危险： 高电压

注意：内容请参考这本操作手册

保护性导电端子

接地端子
1.产品介绍
1-1. 简述
200MHz双时基(dual trace)扫描的GOS-6103C/6103/6112为一般用途的桌上型示波器(oscilloscope)。以微处理(microprocessor)为核心的操作系统控制了这仪器的多样功能，包括光标读出装置(cursor readout)，数字面板设定等。使用光标功能，在萤光幕上的文字符号直接读出电压(volts)、时间(time)、频率(frequency)和相位(phase)测试，更方便仪器的操作；此外，对GOS-6103C/6103, 有十组面板设定可任意储存及呼叫。
其垂直偏向系统有两个输入通道(channel)，每一通道从2mV到5V，共有11种偏向档位。水平偏向系统从0.5s到50ns，提供有单通道、双通道、以及延迟扫描(delay sweep)(延迟扫描从50ms到50ns)。并可在垂直偏向系统的全频宽下稳定触发。

1-2.特性
除此之外，另有多种其它特性：
1) 内部附有刻度的高亮度阴极射线管(cathode ray tube)
此示波器使用一个内部有刻度的6吋方形阴极射线管，即使在高速扫描时也可清晰显示轨迹。其内部刻度线排除了轨迹与刻度线之间的视觉误差。
2) 温度补偿
此示波器使用温度补偿的电路，以减少直流平衡和基线的漂移。
3) 20MHz 频宽限制
当讯号因高频成分的重叠而难以观察或触发时，可利用20MHz频宽限制的功能，将垂直偏向系统和触发系统的频宽限制在20MHz以内。
4) 自动时基档位设定(仅GOS-6103C/6103)
按下AUTORANGE钮时，时基文件位会对应输入讯号周期的变化，自动设定在适当的位置。讯号周期的显示约在1.6~4周期之间。
5) 视频讯号触发
专用的同步分离器的电路技术，提供在图场(field)、图框(frame) 稳定的视频讯号量测。
6) Z轴亮度调变
可从外部输入遮没(blanking)讯号，藉由脉波讯号进行时间刻度标记的亮度调变。
7) 触发讯号输出
经由TRIGGER SOURCE选取的讯号由输出端输出，可用来连接频率计数器或其它的仪器。
8) 面板设定锁定
利用面板设定锁定的功能，作长期重复的量测，不用担心不经意的碰触而扰乱面板的设定。
9) LED 指示器和蜂鸣警报器
LED位于前板，作为辅助和显示附加的资料之操作。蜂鸣器在不当的操作和控制钮被旋转到底的情况下，都会发出警讯。
10) 表面粘着组件(SMD)制造技术
这个仪器是利用最先进的SMD技术制造，以减少内部布线的数量和缩短印刷电路板(PCB)铜箔路线。如此亦可大大的提升高频率的性能及产品的信赖度。
11)自动量测(仅GOS-6103C)
内建六位数的万用计数器，其精确度在±0.01%范围内可测试50Hz到100MHz 之间的频率。
2.技术规格
垂直
偏向系统
灵敏度
2mV~5V/DIV,以1-2-5顺序共11文件
灵敏准确度
±3% (显示在中间5格的位置)
连续可调垂直灵敏度
连续调变到1/2.5或小于面板显示值
频宽(-3dB)
DC~100MHz (2mV/DIV: DC ~ 20MHz)
上升时间
3.5ns (2mV/DIV:17.5ns)
讯号延迟
可观察前缘
最大输入电压
400V (DC+AC) ≦1kHz
输入耦合
AC, DC, GND
输入阻抗
1MΩ±2% // 约25pF
垂直模式
CH1,CH2,DUAL(CHOP/ALT),ADD(CH2在INV模
式时，可以建立DIFF模式）
CHOP重复频率
约 250kHz
反相极性 (INV)
只用于CH2
频宽限制
20MHz
共模拒斥比(CMRR)
50kHz 时为50:1或更好
触发系统
触发模式
AUTO, NORM, TV
触发源
CH1, CH2, LINE, EXT
触发耦合
AC, DC, HFR, LFR
触发斜率
正负极性或TV同步极性
触发灵敏度
模式
频率
内部
外部
AUTO
10Hz~20MHz
0.35DIV
50mVpp
20MHz~100MHz
1.5DIV
150mVpp
NORM
DC~20MHz
0.35DIV
50mVpp
20MHz~100MHz
1.5DIV
150mVpp
TV
Sync signal
1DIV
200mVpp
触发位准范围
INT : ± 4 DIV 或更多
EXT : ± 0.4 V 或更多
视频讯号同步
TV-V,TV-H
最大外部输入电压
在 1kHz 时为400V (DC + AC峰值)
外部输入阻抗
1MΩ± 5% ∕∕ 约25pF

水平
偏向系统

水平模式
MAIN(A), ALT, DELAY(B)
A (主要的)扫描时间
50ns~0.5s/DIV, 可连续变化 (UNCAL)
B (延迟) 扫描时间
50ns~50ms/DIV
精确度
± 3% (在 × 10 MAG为± 5%)
扫描放大倍率
× 10 (最快扫描时间5ns/DIV)
Hold Off 时间
可变动
延迟时间
1us~5s
延迟抖动
1/20000 或更小
交替分离
可变动
X-Y模式
灵敏准确度
X-轴, Y-轴 可供选择
X-轴: CH1, CH2à 2mV~5V/DIV ± 3%
EXT à 0.1V/DIV ± 5%
Y-轴: CH1,CH2à 2mV~5V/DIV ± 3%
X-轴频宽
DC~500kHz (-3dB)
相位差
在 DC~50kHz≦3度
光标读出功能
光标量测功能
ΔV,ΔV%,ΔVdB,ΔT,1/ΔT,ΔT%,ΔΘ
光标分辨率
1/100 DIV
光标有效范围
垂直：± 3 DIV，水平：± 4 DIV
面板设定
垂直： V/DIV (CH1,CH2),UNCAL, ADD,
INV, P10, AC/DC/GND
水平： S/DIV (MTB, DTB), UNCAL
× 10MAG, Delay time, Hold-off
触发： Source, Coupling, Slope, Level ,
TV-V/TV-H
其它： X-Y, LOCK, SAVE/RECALL
MEM 0-9
自动量测功能
(仅GOS-6103C)
量测功能
FREQ, PERIOD,±WIDTH, ±DUTY,
(正极性或负极性以触发SLOPE选择)
显示位数
最大为六位数
频率范围
50Hz~100MHz.
精确度
1kHz~100MHz: ±0.01%
50Hz~1kHz : ±0.05%
量测灵敏度
>2格(量测电源取自CH1和CH2的同步讯号
源)
CRT

形式
内有刻度的6吋方形CRT，内有刻度线
(0%, 10%, 90% 和100%的记号)
8 × 10 DIV (1 DIV = 1 cm)
磷光质
P31
加速电压
约16kV
刻度照明(仅GOS-6103C
/GOS-6103)
连续调整
Z-轴输入

外部亮度调变
耦合
直流
电压
5V 或更大
最大输入电压
在1kHz 或较小时，为30V (DC+AC峰值)
频宽
DC~5MHz
触发讯号输出
电压
于50Ω终端电阻时，约25mV/DIV
频率响应
DC~10MHz
输出阻抗
约50Ω
校正端子输出
波形
1kHz ± 5%方波
电压
2Vpp ± 2%
阻抗
约2kΩ
特殊功能
TIME/DIV 自动换档
(仅GOS-6103C/GOS-6103)
有此功能
面板设定的储存与叫出
(仅GOS-6103C/GOS-6103)
10组
面板设置的锁定
有此功能
适用电源
电压
有AC 100V，120V，230V ± 10% 供选择
频率
50Hz 或 60Hz
功率消耗
约 90VA, 70W(最大)
操作环境
适用于室内
适用海拔高度达2000公尺
安全规格之温度： 10°～35℃ ( 50°～95°F )
操作温度： 0°～40℃( 32 °～104°F )
相对湿度： 最高85% RH（非凝结状态）
安装等级： II
污染程度： 2
储存温度和湿度
-10° ～ 70℃， 70%RH(最高)
机器结构
体积
310（宽）× 150（高）× 455（长）mm
重量
约9公斤 (19.8 磅)
附件
电源线…..….............………..× 1
操作手册………..……………× 1
探棒 (×1/×10)…………..…× 2

3. 使用前之注意事项
3-1.包装之拆卸
此产品在出厂前，已经通过全面品质检验及测试。在收到仪器时，请拆箱并检查是否在运输途中遭受损坏。假如有的话，立即通知运输公司及当地代理商处理。

3-2.检查电源电压
此仪器可使用以下列表所标示的电源电压。插电前先确定后面板电压选择器，设定在与电压相符的位置，以免损坏仪器。

警告：为避免电击，电源线必须接地。

电压与保险丝的对应表：
电源电压
范围
保险丝
电源电压
范围
保险丝
100V
120V
90-110V
108-132V
T 1A 250V
230V
207-250V
T0.4A
250V

警告：为避免电线走火，只能更换以上所规定特定的保险丝，并在更换时，请先拔掉电源线的插头，以免触电。
3-3.操作环境
此仪器操作的环境温度在0°到40°C (32°到104°F)的范围，超过这个标准，可能会损坏电路。此外，请勿将本仪器置放于磁场或电场附近，以免造成量测误差。
3-4.仪器的安装和操作
为了保护本仪器，请于出风口处保留适当的距离。假如未遵照规格使用，本仪器所提供的安全保护则会大打折扣。
3-5.CRT的亮度
为避免永久性损坏CRT的磷光质，请勿将光点长时期停驻一处。亦不要将波形轨迹调得太亮。
3-6.输入端子的耐压
本示波器及探棒输入端子所能承受的最大电压如下表所列。请勿使用高于该范围的电压，以免仪器受损。
輸入端子
最大输入电压
CH1、CH2输入
400V (DC + AC peak)
EXT TRIG输入
400V (DC + AC peak)
探棒输入
600V (DC + AC peak)
Z轴输入
30V (DC + AC peak)

注意：为避免损坏仪器，请勿使用过高的电压。最大输入电压的频率不可大于1kHz。
4. 面板介绍
打开电源后，所有主要的面板设定都会显示在萤光幕上。LED位于前板用于辅助和指示附加资料的操作。不正确的操作、或将控制钮旋转到底时，蜂鸣器都会发出警讯。

除了电源的按钮(POWER)，聚焦控制钮(FOCUS)，刻度照明控制钮(ILLUM,仅GOS-6103C/6103)和轨迹旋转控制钮之外，所有其它控制钮都是电子式选择按钮，其功能和设定都可以被储存。

前板可细分为六个部分：
l 显示器控制
l 垂直控制
l 水平控制
l 触发控制
l 测量和储存叫出控制
l 输入连结器

GOS-6103C前面板图
4-1.前面板
显示器控制
显示器控制钮调整萤光幕上的波形和提供探棒补偿的讯号源。

(1) POWER – 按钮符号的表示：开(1)，以及关(0)
当电源接通时，LED全部都会亮。在成功的完成内部测试后，一般的操作程序会显示。然后执行上次关机前的设定，LED显示进行中的状态。
(2) A. GOS-6103C
INTEN – TRACE/READOUT & READOUT ON/OFF
INTEN是轨迹及直读字型亮度控制钮。顺时针方向调整旋钮增加亮度，反时针为减低亮度。TRACE/READOUT按钮的功能是选择轨迹亮度，和光标亮度，按下按钮后，会依下述文字顺序变化显示：“TRACE INTEN” — “READOUT INTEN” — “TRACE INTEN”

READOUT ON/OFF用来打开或关闭读出装置。

B. GOS-6103/6112
INTEN – TRACE/READOUT
INTEN是轨迹及直读字型亮度控制钮。顺时针方向调整旋钮增加亮度，反时针为减低亮度。TRACE/READOUT按钮的功能是选择轨迹亮度，和光标亮度，按下按钮后，会依下述文字顺序变化显示：“TRACE INTEN” — “READOUT INTEN” — “TRACE INTEN”
(3)TRACE ROTATION
TRACE ROTATION是使水平轨迹与刻度线成平行的调整钮。这个电位计可用小螺丝起子来调整。
(4) FOCUS
轨迹和光标读出的聚焦控制钮。
(5) ILLUM (仅GOS-6103C/6103)
刻度明亮度的调整钮。
(6) CAL
此端子输出一个2Vp-p、1kHz的参考讯号，给探棒校正使用。

垂直控制
垂直控制钮主要是用来选取显示的讯号和控制讯号振幅大小。

(7) 20MHz BWL – 有LED指示器的按钮
按一下按钮，频宽会减低到20MHz，并从波形中排除不需要的高频讯号进行量测。触发讯号中超过的20MHz的高频成份亦被排除掉。
(8) CURSOR POS - △V1/2 — 包括两种功能和相关的LED指示
此功能可选取光标位置或CH1/CH2位置，只有在按下光标功能的按钮后，才能来进行光标量测。
按一下此钮，使相关的LED亮起，CH1/CH2的位置控制钮此时当作光标1和光标2的位置控制。
△V1/2
只有在DUAL模式时，才需要这个功能和△V(电压)结合测试。此仪器提供两组量测系数，按住这个按钮一段时间，测试结果显示为“△V1…” 或“△V2…”。光标的设定，必须与选取的通道讯号相关。
(9) CH1 POSITION – C1 — 含两种功能的控制钮
此控制钮可以设定CH1的垂直轨迹的位置。在光标测试模式时，也可当作光标1的位置控制。
(10) CH2 POSITION – C2 — 包括多种功能的控制钮
此控制钮可以设定CH2的垂直轨迹的位置。在光标测试模式时，也可当作光标2的位置控制。在交替时基模式时，这个控制钮可将延迟时基轨迹从主时基轨迹分离出来。请参考(11)TRACE SEP。
(11) TRACE SEP
此仪器包括一个轨迹分离功能，在交替时基模式时，可将延迟时基轨迹从主时基轨迹以垂直方向分离出来。因此，这个功能只用于交替时基模式。按一次此按钮，相关的LED会亮，CH2位置的控制钮此时当作延迟时基轨迹的垂直位置控制。

(12).ALT/CHOP/ADD-INV
这个按钮有多种功能，只有在两个通道都开启后，才用得上。
ALT–在读出装置显示交替通道的扫描模式。
在仪器内部每一时基扫描后，切换至CH1或CH2，反之亦然。
CHOP–切割模式的显示
在每一扫描期间，不断的于CH1和CH2间作切割扫描。
ADD–在读出装置显示相加的模式
由相位关系和INV的设定显示将两个输入讯号的相加（加法）或差异（减法）。结果，两个讯号成为一个讯号显示。两个通道的偏向系数必需相等，测试才正确。
INV—按住此钮一段时间，设定CH2的反相功能。反相状态将会于读出装置上显示“CH2”。反相功能可使CH2讯号反相180°。
(13) CH1 VOLTS/DIV.
(14) CH2 VOLTS/DIV–CH 1/CH 2的控制钮含有两个功能。
顺时钟方向调整旋钮，以1-2-5的顺序增加灵敏度，反方向调整则为减低灵敏度。档位从2mV/div到5V/div。假如关掉相关的通道，此控制钮自动跟着不动作。在使用中通道的偏向系数和附加资料都显示在读出装置上。例如：“CH1偏向因素，输入耦合”，当显示“=”符号时，表示目前为已校正量测条件，当显示为“＞”符号为非校正条件。
(15)CH1-VAR.
(16) CH1/CH2
按一下开启CH1(CH2)，偏向系数显示在读出装置上标示目前状态(“CH1…”/ “CH2…”)。
VAR
按住此钮一段时间选择VOLTS/DIV作为衰减器或为调整的功能。开启VAR后以“>”符号显示，反时钟旋转控制钮以减低讯号的高度，且偏向系数成为非校正条件。
(17)CH1 AC/DC.
(18)CH2 AC/DC
按一下此钮切换交流（“～”的符号）或直流（“ ‥‥ ”符号）的输入耦合。此设定及偏向系数显示在读出装置上。
(19)CH1 GND– P×10
(20)CH2 GND– P×10 –含两种功能的按钮
GND
按一下此钮，使垂直放大器的输入端接地。接地符号" "显示在读出装置上。
P×10
按住此钮一段时间选取1:1和10:1间之读出装置的通道偏向系数。10:1电压的探棒以符号标示在通道前（例如：“P10”, CH1）。在进行光标电压量测时，会自动包括探棒的电压因素。

水平控制
水平控制钮可选择时基操作模式和调整水平刻度、位置和讯号的扩展。

(21) TIME/DIV–含两种功能的按钮
顺时钟方向旋转旋钮以1-2-5的顺序递减时间偏向系数，反方向旋转为递增其时间偏向系数。时间偏向系数会显示在读出装置上。在主时基模式时，假如×10 MAG不动作，可在0.5s/div和50ns/div之间选择以1-2-5的顺序的时间偏向系数。
在交替延迟时基的操作期间，调整控制钮以1-2-5的顺序改变延迟时基的设定，时间偏向系数档位可从50ms/div至50ns/div(不放大十倍)，但时间偏向系数范围由主时基的设定来决定。示波器内部的控制可避免延迟时间的偏向系数高于主时基的偏向系数的无效的操作条件。
(22) MAIN/ALT/DELAY—X-Y—时基模式选择的按钮
这个仪器包括主时基和延迟时基。以延迟时基为辅，由主时基显 示的讯号部份可以往X方向展开。扩展比率由两个时基的时间偏向系数比来决定(“MTB=0.1ms”, “DTB=1μs” 100:1)。较高的扩展比率，则延迟时基的轨迹亮度就会降低。按一下按钮，时基模式以MAIN-ALT-DELAY-MAIN的顺序改变。实际的设定显示在读出装置上。
MAIN
TIME/DIV控制钮只有在主时基模式下操作。读出装置只显示主时基时间偏向系数。
假如改变时基模式，主时基时间偏向系数将被记忆。
ALT
假如选择交替时基模式，TIME/DIV控制钮只用于延迟时基切换。交替时基模式是延迟时基的副功能，两个时基轨迹可以同时显示。因此，两个时基的偏向系数可被读出。主时基线窗口区域指示讯号部份可从延迟时基显示看到。
可使用延迟时基的控制钮(DELAY TIME)以水平方向连续移动窗口部份。显示在窗口的延迟时间是两个时基轨迹起始点的差异。从读出装置也显示出大约值(例如:“DLY=0.125ms”)且相关于校正的主时基偏向系数的值的讯息(未校准 例如:“DLY>0.125ms”)。窗口的宽度因延迟时间偏向系数设定在较低的值(较高的偏移速度)而减小。延迟时基轨迹可被垂直移动以得到好的观测位置。请参考 TRACE SEP (11)。
DELAY
在延迟时基模式，显示主时基轨迹被窗口选择的区域及主时基系数会从读出装置消失。在这种情况下，已不需要分离轨迹，所以这个功能也关闭了。结果只有延迟时基系数被显示在读出装置上。
X-Y
按住此钮一段时间打开或关闭X-Y模式。在X-Y模式时，偏向系数显示在读出装置上。将垂直模式选择在CH1或CH2，或都开启的模式，可决定Y轴的输入端。选择X轴输入时，将触发源按钮设定在CH1、CH2和EXT。
(23) H POSITION
此控制钮可将讯号以水平方向移动。与×10 MAG功能合并使用时，可移动萤光幕上任何讯号。
(24) ×10 MAG—SETUPS LOCK—控制钮有两种功能并与MAG LED相关
按此钮，面板上的MAG LED灯亮，显示在时基模式的讯号会扩展十倍，因此，只能看见原讯号的十分之一。调整H POSITION的控制钮可显示想看讯号的部分。
SETUPS LOCK
按住此钮一段时间可打开或关闭面板锁定功能。SETUPS LOCK的特性对长时间、重复性测试的状况极为有用，可避免因不小心碰触而改变示波器的设定。
(25) A. GOS-6103C/6103
AUTO RANGE-VAR –有两种功能的控制钮
AUTO RANGE
时间的范围会自动改变并在萤光幕上显示约1.6~4周期的波形。若在×10 MAG的模式，则会显示比1.6~4周期大十倍的波形。
在100Hz的讯号或没有触发的波形时，时间档位设在5ms/div，讯号约16MHz或较大时，时间档位设在之50ns/div。时间文件位随所输入的讯号不同而自动改变。
AUTO RANGE的功能要设定在主时基模式，以TRIGGER SOURCE、COUPLING和LEVEL控制钮选取触发讯号。在没有触发讯号时，AUTO RANGE的功能不会动作。。
执行AUTO RANGE功能时，需花费数秒钟。
VAR
按住此钮一段时间选择TIME/DIV(21)控制钮为时基或可调功能。可调的功能只有在主时基时才动作。打开VAR后，时间的偏移系数是校正的，直到进一步调整。反时钟方向旋转TIME/DIV以增加时间偏向系数（降低速度），偏向系数为非校正的。这时，原本显示 “MTB=10μs”将已非校正状态取代“MTB＞10μs”。若切换到ALT或DELAY时基模式，先前的设定将被记忆。只要再按住VAR按钮一段时间，就可将偏向系数设定回校正状态。

B. GOS-6112
VAR
按住此钮一段时间选择TIME/DIV(21)控制钮为时基或可调功能。可调的功能只有在主时基时才动作。打开VAR后，时间的偏移系数是校正的，直到进一步调整。反时钟方向旋转TIME/DIV以增加时间偏向系数（降低速度），偏向系数为非校正的。这时，原本显示 “MTB=10μs”将已非校正状态取代“MTB＞10μs”。若切换到ALT或DELAY时基模式，先前的设定将被记忆。只要再按住VAR按钮一段时间，就可将偏向系数设定回校正状态。

触发控制
触发控制钮决定两个讯号及双轨迹的扫描起始时机。

(26) MODE –按钮及指示LED。
按此钮选择触发模式。LED会显示实际的设定。
每按一次MODE控制钮，触发模式则依以下顺序改变：
ATO—NML—TV—ATO
ATO (Auto)
选择自动模式，假如没有触发讯号，或频率低于10Hz，时基线会自动扫描轨迹(free-runs)。只有在TRIGGER LEVEL控制钮被调整到新的设定位准时，触发位准才会改变。
NML (Normal)
选取一般模式，当TRIGGER LEVEL控制钮设定在讯号峰对峰之间的范围而有足够的触发讯号，输入讯号会触发扫描。当讯号未被触发，就不会显示时基线轨迹。
TV
从混合视讯中分离出视讯同步讯号，直接连接到触发线路。
以TV-V/TV-H/TV-STD按钮选择水平或垂直同步讯号。请参考TV-V/TV-H/TV-STD (31)。
(27)LEVEL—控制钮
旋转控制钮以输入一个不同的触发讯号（电压），设定在适合的触发位置，开始波形触发扫描。触发准位的大约值（电压）会显示在读出装置上。顺时钟调整控制钮，触发点向触发讯号的正峰值移动。反时钟调整控制钮，触发点向触发讯号的负峰值移动。
当设定值（电压）超过观测波形的变化部份，稳定的扫描将停止。有时，“?” 符号会显示在电压值左边的位置，表示触发耦合设定于AC、HFR、LFR或VAR的垂直偏向，则不能直接读值。
(28).COUPLING–按此钮，LED会显示实际的设定
按下此键选择触发耦合，实际的设定由LED及读出显示(source,slope,"AC")。每次按COUPLING钮时，触发耦合会以下列的顺序改变： AC—DC—HFR—LFR—AC
AC
将衰减触发讯号到10Hz以下频率成份，并阻隔讯号的直流成份。
交流耦合对有大的直流偏移之交流波形的触发很有帮助。
DC
耦合直流及所有成份的频率到触发电路上。
直流耦合对大部份的讯号，尤其是低频或低重复率讯号，提供稳定的显示，极为有帮助。
HFR (High Frequency Reject)
将40kHz以上的高频成份予以衰减。HFR耦合提供低频成份复合波形的稳定显示，并对除去触发讯号的高频干扰极为有帮助。
LFR (Low Frequency Reject)
将40kHz以下的低频成份予以衰减，并阻隔直流成份的触发讯号。LFR耦合提供高频成份复合波形的稳定显示，并对除去低频干扰或电源嗡嗡声极为有帮助。
(29) SOURCE—按此钮，LED会显示实际的设定
按此钮选择触发讯号源，或X-Y操作的X讯号。实际的设定有LED指示及直读显示("SOURCE",slope,coupling)。
CH1：
触发讯号源来自CH1的输入端。
CH2：
触发讯号源来自CH2的输入端。
(Line)
触发讯号源从交流电源取样波形获得。对显示与交流电源频率相关波形极为有帮助。
EXT
触发讯号源从外部连接器(EXT)输入，作为外部触发源讯号。
在X-Y操作模式中，X轴可由外部连接器输入。
(30) HO -DELAY—此钮有两种功能，LED会显示实际的设定。
此控制钮有两种不同的功能，独立于时基模式。
HO (Hold-off time)
在主时基模式，控制钮可用在 (Hold off)时间的设定，若HO LED为不亮时，则持闭时间为最小值。
顺时钟旋转控制钮打开HO LED，可将持闭时间延到最长。大约的持闭时间会显示出来(例如HO= 25 %”)。
若改变主时基档位，持闭时间会自动设定最短的时间(HO LED是暗的)。若选择ALT或DELAY时基模式，持闭时间的设定值会被记忆，且不动作。
DELAY TIME
在ALT或DELAY时基模式，旋钮作为控制延迟时间的设定。
在ALT时基模式下，延迟时间是示于主轨迹的开端到窗口的开端。大约的延迟时间会显示在读出装置（“DLY=0.125ms”） 。
若只选择DELAY时基模式，延迟时间可变化。但因看不到主轨迹，所以不会显示选择窗口。
(31).TV-V/TV-H—视讯同步选择钮
TV-V
主轨迹始于视讯图场的开端。SLOPE的极性必须配合复合视讯的极性(“ ”为负极性）以便触发在电视图场的垂直同步脉波。
TV-H
主轨迹始于视讯图线的开端。SLOPE的极性必须配合复合视讯的极性，以便触发在电视图场的水平同步脉波。
此设定在读出装置显示“source, video polarity ,TV-H”。
(32) SLOPE ( )—TV SYNC POLA( )—触发斜率或视讯极性的选择
若在AUTO或NML触发模式，按一下此钮选择讯号的触发斜率以产生时基。每按一下此钮，斜率方向会从下降缘(falling edge)移动到上升缘(rising edge)，反之亦然。
此设定在“source, SLOPE, coupling” 的状态下显示在读出装置上。
若在TV触发模式，按一下此钮选择影像极性，在读出装置上以“ ”表示正极性的影像讯号，以“ ” 表示负极性的影像讯号。

量测和面板设定控制
A. GOS-6103C
此部份包含光标量测(Cursor Measurement)，自动量测(Auto Measurement)及10组面板设定储存(Save)与呼叫(Recall)。

(33)MEAS’MT FUNC—AUTO/CURSOR—
AUTO/CURSOR
按住此钮选择AUTO和CURSOR的量测模式。
在AUTO量测模式，内建的6位数万用计数器之精确度在±0.01%之内，可测试50Hz到100MHz之间的频率。
在CURSOR量测模式，光标线属于读出装置的一部份，只有在打开读出装置时才看得见光标线。
FUNC (Function)
在AUTO量测模式，每按一次钮，可依序选择以下四种量测参数：
FREQ—PERIOD— ±WIDTH—±DUTY—OFF

在CURSOR量测模式，每次按一下此钮，即可依序选取以下功能：
△V : 电压差的测量。
△V% : 电压差的测量以百分比表示(5div=100%参考值)
△VdB : 电压增益的测量（以5div=0dB为参考值
△VdB=20 log △V div/5div).
△T : 时间差的测量。
△T% : 时间差的测量以百分比表示(以5div=100%为参考值)。
1/△T : 频率测量。
△θ : 相位测量(以5div=360o为参考值)。
OFF :
(34) MEMO-0~9 —SAVE/RECALL
这个机种含10组非挥发性的内存，可用于储存和呼叫所有电子式的选择钮的设定状态。
按 或 钮选择记忆位置。此时“MEM”的字母后跟着0到9之储存位置被显示。每按一下 钮，储存位置的号码会一直增加，直到9的数字。按 钮则是一直减小到0为止。按住SAVE约三秒钟将状态储存到内存，并显示“SAVED”讯息。
呼叫前板的设定状态，选择如上所述的方式，按住RECALL按键约3秒钟，即呼叫先前的设定状态。并显示“RECALLED”的讯息。

B. GOS-6103
此部份包含光标量测(Cursor Measurement)，自动量测(Auto Measurement)及10组面板设定储存(Save)与呼叫(Recall)。

(33)CURSOR FUNCTION-ON/OFF—
ON/OFF
按住ON或OFF钮打开或关闭两个光标线。因光标线是属于读出装置的一部份，只有在打开读出装置时才看得见。
CURSOR FUNCTION
每次按一下此钮，即依序选取以下七种功能：
△V : 电压差的测量。
△V% : 电压差的测量以百分比表示(5div=100%参考值)
△VdB : 电压增益的测量（以5div=0dB为参考值
△VdB=20 log △V div/5div).
△T : 时间差的测量。
1/△T : 频率测量。
△T% : 时间差的测量以百分比表示(以5div=100%为参考值)。
△θ : 相位测量(以5div=360o为参考值)。

(34) MEMO-0~9 —SAVE/RECALL
这个机种含10组非挥发性的内存，可用于储存和呼叫所有电子式的选择钮的设定状态。
按 或 钮选择记忆位置。此时“MEM”的字母后跟着0到9之储存位置被显示。每按一下 钮，储存位置的号码会一直增加，直到9的数字。按 钮则是一直减小到0为止。按住SAVE约三秒钟将状态储存到内存，并显示“SAVED”讯息。
呼叫前板的设定状态，选择如上所述的方式，按住RECALL按键约3秒钟，即呼叫先前的设定状态。并显示“RECALLED”的讯息。

C. GOS-6112
此部份用于光标量测(Cursor Measurement)控制﹒

(33)CURSOR FUNCTION-ON/OFF—
ON/OFF
按住ON或OFF钮打开或关闭两个光标线。因光标线是属于读出装置的一部份，只有在打开读出装置时才看得见。
CURSOR FUNCTION
每次按一下此钮，即依序选取以下七种功能：
△V : 电压差的测量。
△V% : 电压差的测量以百分比表示(5div=100%参考值)
△VdB : 电压增益的测量（以5div=0dB为参考值
△VdB=20 log △V div/5div).
△T : 时间差的测量。
1/△T : 频率测量。
△T% : 时间差的测量以百分比表示(以5div=100%为参考值)。
△θ : 相位测量(以5div=360o为参考值)。

输入连接器
输入部份指的是连接示波器的输入讯号。

(35)CH1—输入BNC插座
此BNC插座是作为CH1讯号的输入。在X-Y模式，此输入讯号是为Y轴或X轴偏移。为安全起见，此端子外部接地端是直接
