孔用弹性挡圈A型(卡环)-尺寸及沟槽大小.pdf

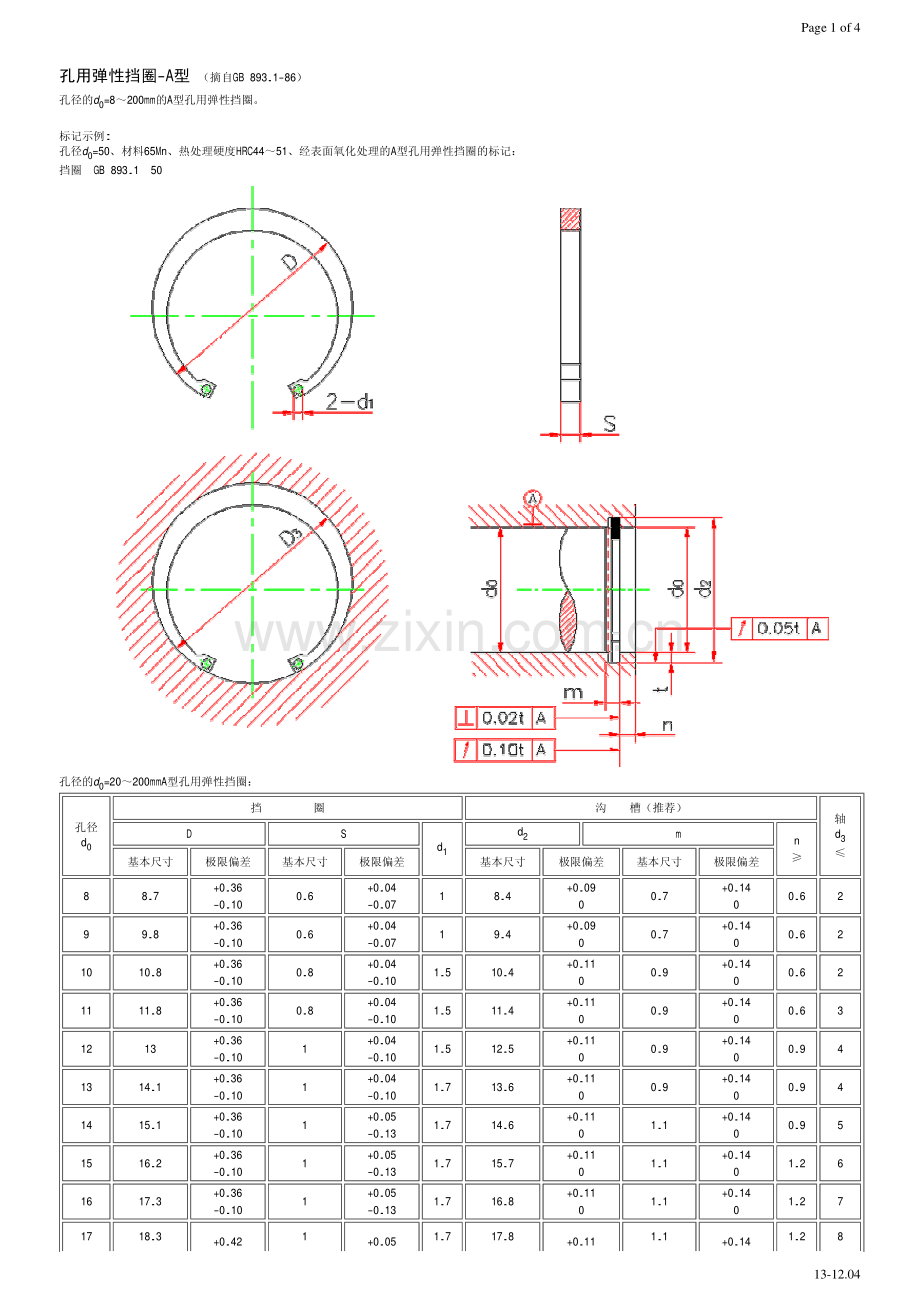

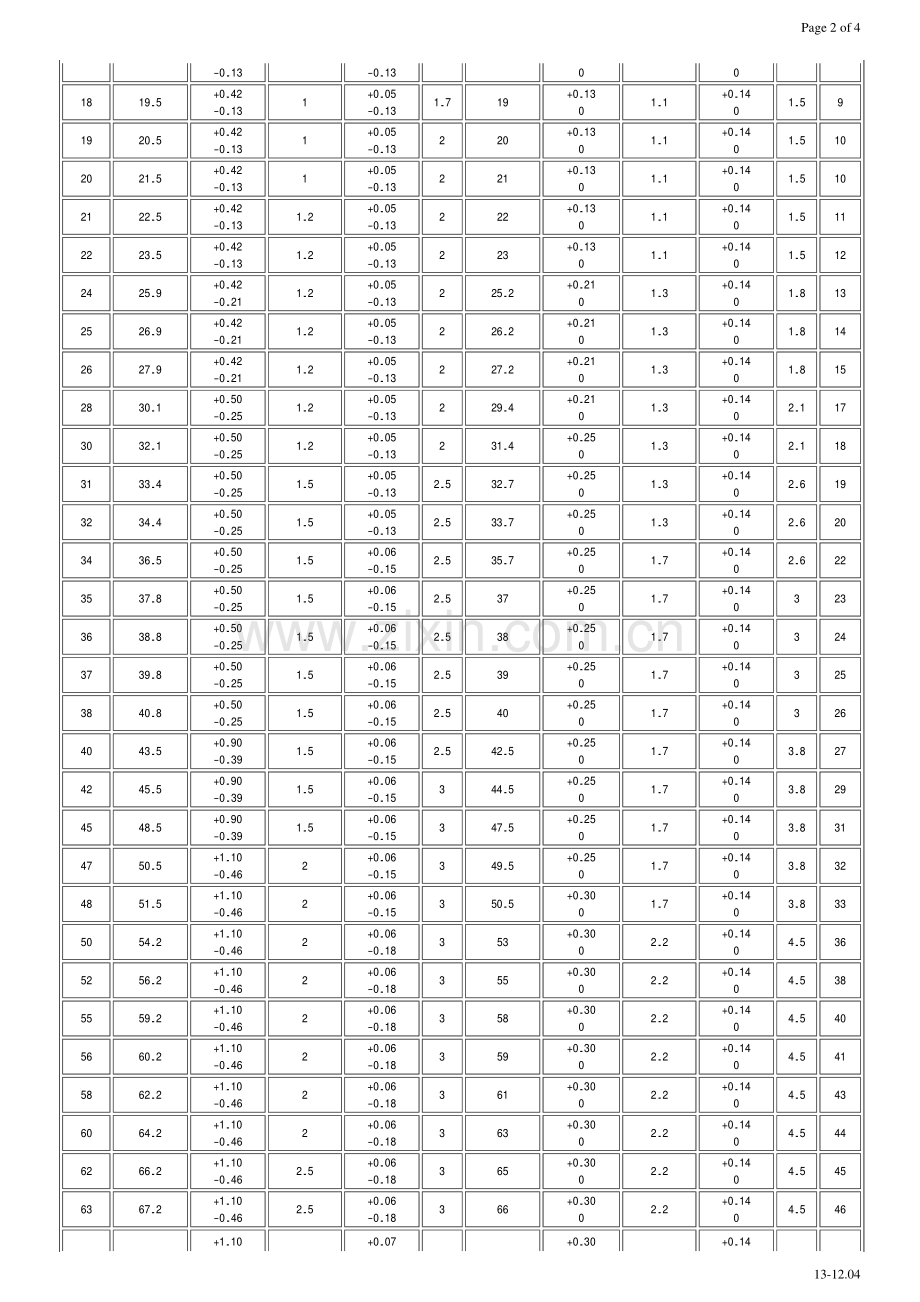

孔用弹性挡圈-A型（摘自GB 893.1-86）孔径的d0=8200mm的A型孔用弹性挡圈。标记示例:孔径d0=50、材料65Mn、热处理硬度HRC4451、经表面氧化处理的A型孔用弹性挡圈的标记：挡圈 GB 893.1 50 孔径的d0=20200mmA型孔用弹性挡圈：孔径 d0 挡 圈 沟 槽（推荐）轴 d3 D S d1 d2 m n 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 8 8.7+0.36-0.10 0.6+0.04-0.07 1 8.4+0.09 0 0.7+0.14 0 0.6 2 9 9.8+0.36-0.10 0.6+0.04-0.07 1 9.4+0.09 0 0.7+0.14 0 0.6 2 10 10.8+0.36-0.10 0.8+0.04-0.10 1.5 10.4+0.11 0 0.9+0.14 0 0.6 2 11 11.8+0.36-0.10 0.8+0.04-0.10 1.5 11.4+0.11 0 0.9+0.14 0 0.6 3 12 13+0.36-0.10 1+0.04-0.10 1.5 12.5+0.11 0 0.9+0.14 0 0.9 4 13 14.1+0.36-0.10 1+0.04-0.10 1.7 13.6+0.11 0 0.9+0.14 0 0.9 4 14 15.1+0.36-0.10 1+0.05-0.13 1.7 14.6+0.11 0 1.1+0.14 0 0.9 5 15 16.2+0.36-0.10 1+0.05-0.13 1.7 15.7+0.11 0 1.1+0.14 0 1.2 6 16 17.3+0.36-0.10 1+0.05-0.13 1.7 16.8+0.11 0 1.1+0.14 0 1.2 7 17 18.3+0.42 1+0.05 1.7 17.8+0.11 1.1+0.14 1.2 8 Page 1 of 413-12.04-0.13-0.13 0 0 18 19.5+0.42-0.13 1+0.05-0.13 1.7 19+0.13 0 1.1+0.14 0 1.5 9 19 20.5+0.42-0.13 1+0.05-0.13 2 20+0.13 0 1.1+0.14 0 1.5 10 20 21.5+0.42-0.13 1+0.05-0.13 2 21+0.13 0 1.1+0.14 0 1.5 10 21 22.5+0.42-0.13 1.2+0.05-0.13 2 22+0.13 0 1.1+0.14 0 1.5 11 22 23.5+0.42-0.13 1.2+0.05-0.13 2 23+0.13 0 1.1+0.14 0 1.5 12 24 25.9+0.42-0.21 1.2+0.05-0.13 2 25.2+0.21 0 1.3+0.14 0 1.8 13 25 26.9+0.42-0.21 1.2+0.05-0.13 2 26.2+0.21 0 1.3+0.14 0 1.8 14 26 27.9+0.42-0.21 1.2+0.05-0.13 2 27.2+0.21 0 1.3+0.14 0 1.8 15 28 30.1+0.50-0.25 1.2+0.05-0.13 2 29.4+0.21 0 1.3+0.14 0 2.1 17 30 32.1+0.50-0.25 1.2+0.05-0.13 2 31.4+0.25 0 1.3+0.14 0 2.1 18 31 33.4+0.50-0.25 1.5+0.05-0.13 2.5 32.7+0.25 0 1.3+0.14 0 2.6 19 32 34.4+0.50-0.25 1.5+0.05-0.13 2.5 33.7+0.25 0 1.3+0.14 0 2.6 20 34 36.5+0.50-0.25 1.5+0.06-0.15 2.5 35.7+0.25 0 1.7+0.14 0 2.6 22 35 37.8+0.50-0.25 1.5+0.06-0.15 2.5 37+0.25 0 1.7+0.14 0 3 23 36 38.8+0.50-0.25 1.5+0.06-0.15 2.5 38+0.25 0 1.7+0.14 0 3 24 37 39.8+0.50-0.25 1.5+0.06-0.15 2.5 39+0.25 0 1.7+0.14 0 3 25 38 40.8+0.50-0.25 1.5+0.06-0.15 2.5 40+0.25 0 1.7+0.14 0 3 26 40 43.5+0.90-0.39 1.5+0.06-0.15 2.5 42.5+0.25 0 1.7+0.14 0 3.8 27 42 45.5+0.90-0.39 1.5+0.06-0.15 3 44.5+0.25 0 1.7+0.14 0 3.8 29 45 48.5+0.90-0.39 1.5+0.06-0.15 3 47.5+0.25 0 1.7+0.14 0 3.8 31 47 50.5+1.10-0.46 2+0.06-0.15 3 49.5+0.25 0 1.7+0.14 0 3.8 32 48 51.5+1.10-0.46 2+0.06-0.15 3 50.5+0.30 0 1.7+0.14 0 3.8 33 50 54.2+1.10-0.46 2+0.06-0.18 3 53+0.30 0 2.2+0.14 0 4.5 36 52 56.2+1.10-0.46 2+0.06-0.18 3 55+0.30 0 2.2+0.14 0 4.5 38 55 59.2+1.10-0.46 2+0.06-0.18 3 58+0.30 0 2.2+0.14 0 4.5 40 56 60.2+1.10-0.46 2+0.06-0.18 3 59+0.30 0 2.2+0.14 0 4.5 41 58 62.2+1.10-0.46 2+0.06-0.18 3 61+0.30 0 2.2+0.14 0 4.5 43 60 64.2+1.10-0.46 2+0.06-0.18 3 63+0.30 0 2.2+0.14 0 4.5 44 62 66.2+1.10-0.46 2.5+0.06-0.18 3 65+0.30 0 2.2+0.14 0 4.5 45 63 67.2+1.10-0.46 2.5+0.06-0.18 3 66+0.30 0 2.2+0.14 0 4.5 46+1.10+0.07+0.30+0.14 Page 2 of 413-12.04 65 69.2-0.46 2.5-0.22 3 68 0 2.7 0 4.5 48 68 72.5+1.10-0.46 2.5+0.07-0.22 3 71+0.30 0 2.7+0.14 0 4.5 50 70 74.5+1.10-0.46 2.5+0.07-0.22 3 73+0.30 0 2.7+0.14 0 4.5 53 72 76.5+1.10-0.46 2.5+0.07-0.22 3 75+0.30 0 2.7+0.14 0 4.5 55 75 79.5+1.10-0.46 2.5+0.07-0.22 3 78+0.30 0 2.7+0.14 0 4.5 56 78 82.5+1.13-0.54 2.5+0.07-0.22 3 81+0.35 0 2.7+0.14 0 5.3 60 80 85.5+1.13-0.54 2.5+0.07-0.22 3 83.5+0.35 0 2.7+0.14 0 5.3 63 82 87.5+1.13-0.54 2.5+0.07-0.22 3 85.5+0.35 0 2.7+0.14 0 5.3 65 85 90.5+1.13-0.54 2.5+0.07-0.22 3 88.5+0.35 0 2.7+0.14 0 5.3 68 88 93.5+1.13-0.54 2.5+0.07-0.22 3 91.5+0.35 0 2.7+0.14 0 5.3 70 90 95.5+1.13-0.54 2.5+0.07-0.22 3 93.5+0.35 0 2.7+0.14 0 5.3 72 92 97.5+1.13-0.54 2.5+0.07-0.22 3 95.5+0.35 0 2.7+0.14 0 5.3 73 95 100.5+1.13-0.54 2.5+0.07-0.22 3 98.5+0.35 0 2.7+0.14 0 5.3 75 98 103.5+1.13-0.54 3+0.07-0.22 3 101.5+0.35 0 2.7+0.14 0 5.3 78 100 105.5+1.13-0.54 3+0.07-0.22 3 103.5+0.35 0 2.7+0.14 0 6 80 102 108+1.13-0.54 3+0.07-0.22 4 106+0.54 0 3.2+0.18 0 6 82 105 112+1.13-0.54 3+0.07-0.22 4 109+0.54 0 3.2+0.18 0 6 83 108 115+1.13-0.54 3+0.07-0.22 4 112+0.54 0 3.2+0.18 0 6 86 110 117+1.13-0.54 3+0.07-0.22 4 114+0.54 0 3.2+0.18 0 6 88 112 119+1.13-0.54 3+0.07-0.22 4 116+0.54 0 3.2+0.18 0 6 89 115 122+1.50-0.63 3+0.07-0.22 4 119+0.54 0 3.2+0.18 0 6 90 120 127+1.50-0.63 3+0.07-0.22 4 124+0.63 0 3.2+0.18 0 6 95 125 132+1.50-0.63 3+0.07-0.22 4 129+0.63 0 3.2+0.18 0 6 100 130 137+1.50-0.63 3+0.07-0.22 4 134+0.63 0 3.2+0.18 0 6 105 135 142+1.50-0.63 3+0.07-0.22 4 139+0.63 0 3.2+0.18 0 6 110 140 147+1.50-0.63 3+0.07-0.22 4 144+0.63 0 3.2+0.18 0 6 115 145 152+1.50-0.63 3+0.07-0.22 4 149+0.63 0 3.2+0.18 0 7.5 118 150 158+1.50-0.63 3+0.07-0.22 4 155+0.63 0 3.2+0.18 0 7.5 121 155 164+1.50-0.63 3+0.07-0.22 4 160+0.63 0 3.2+0.18 0 7.5 125 160 169+1.50-0.63 3+0.07-0.22 4 165+0.63 0 3.2+0.18 0 7.5 130 165 174.5+1.50-0.63 3+0.07-0.22 4 170+0.63 0 3.2+0.18 0 7.5 136+1.50+0.07+0.63+0.18 Page 3 of 413-12.04 170 179.5-0.63 3-0.22 4 175 0 3.2 0 7.5 140 175 184.5+1.70-0.72 3+0.07-0.22 4 180+0.63 0 3.2+0.18 0 7.5 142 180 189.5+1.70-0.72 3+0.07-0.22 4 185+0.72 0 3.2+0.18 0 7.5 145 185 194.5+1.70-0.72 3+0.07-0.22 4 190+0.72 0 3.2+0.18 0 7.5 150 190 199.5+1.70-0.72 3+0.07-0.22 4 195+0.72 0 3.2+0.18 0 7.5 155 195 204.5+1.70-0.72 3+0.07-0.22 4 200+0.72 0 3.2+0.18 0 7.5 157 200 209.5+1.70-0.72 3+0.07-0.22 4 205+0.72 0 3.2+0.18 0 7.5 165 Page 4 of 413-12.04
