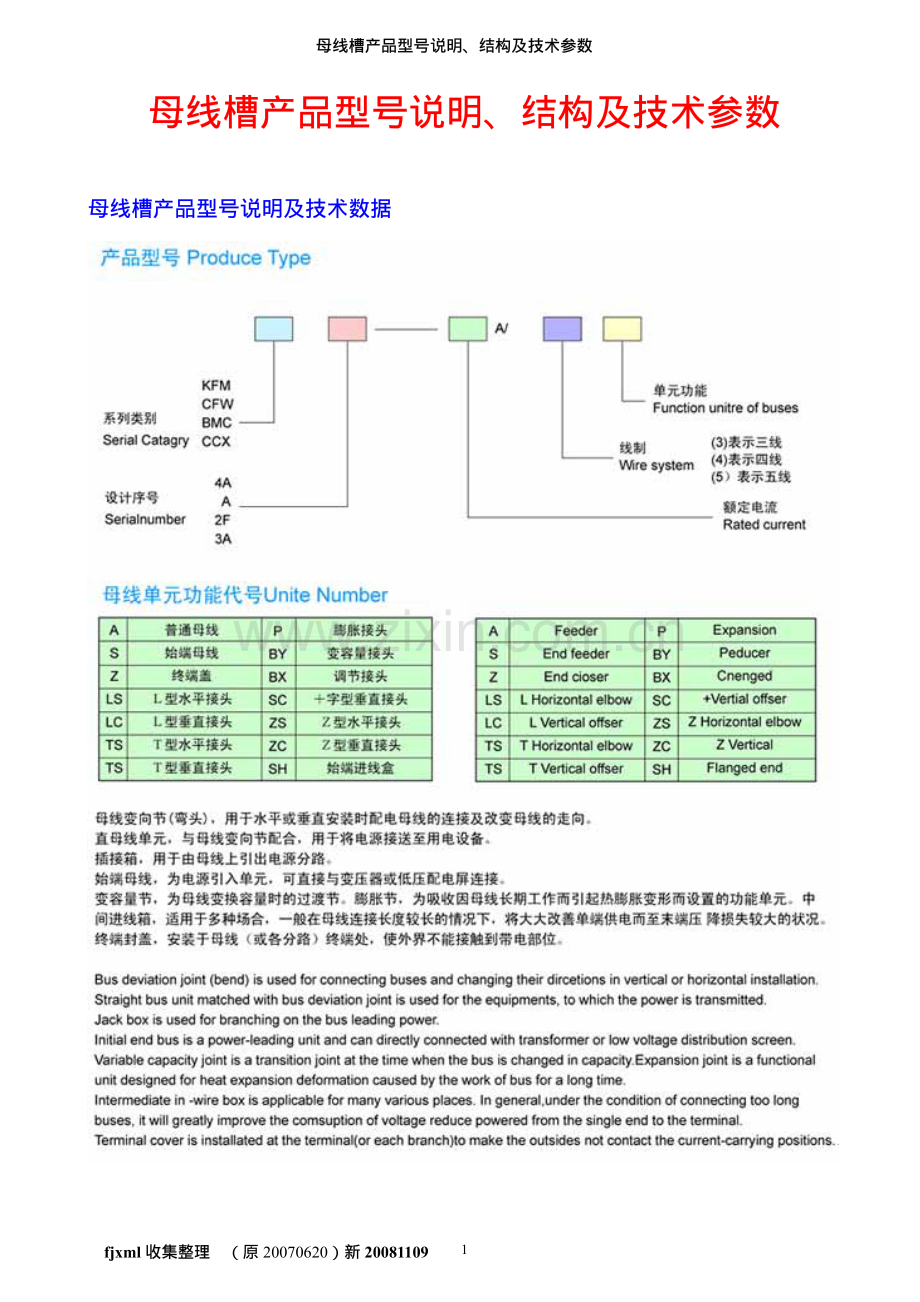

母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 1母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 母线槽产品型号说明及技术数据母线槽产品型号说明及技术数据 母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 2 母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 3母线槽技术数据母线槽技术数据 符合标准符合标准 IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87 海拔海拔 m 不大于 2000 环境温度环境温度-5-+40（24 小时内平均温度不大于+35)相对湿度相对湿度+40时不大于 50%，+20时不大于 90%防护等级防护等级 IP42(带附件达带附件达 IP54)安装类别安装类别 类类 污染等级污染等级 2 级级 额定绝缘电压额定绝缘电压 v(AC)500 额定工作电压额定工作电压 v(AC)400 额定频率额定频率 HZ 50-60 额定工作电流额定工作电流 A 100 250 400 630 800 1000 电阻电阻 Rx10-6/m 967 94.4 70.8 73.0 61.4 46.6 阻抗阻抗 Zx10-6/m 106.8 103.8 83.2 72.4 69.8 53.8 电压降电压降 V/m 0.0432 0.0475 0.0360 0.089 0.1 0.0485 短路强度短路强度 KA(峰值峰值)t=1s20 35 50 65 70 85 额定工作电流额定工作电流 A 1250 1600 2000 2500 3150 4000 电阻电阻 Rx10-6/m 28.9 23.6 21.3 14.4 12.1 10.0 阻抗阻抗 Zx10-6/m 40.6 38.0 24.1 19.7 16.5 12.1 电压降电压降 V/m 0.059 0.063 0.0814 0.0705 0.0684 0.068 短路强度短路强度 KA(峰值峰值)t=1s100 115 129 135 150 150 各部位温升各部位温升(K)连接端子 60 金属外壳 30 绝缘件表面 40 电强度电强度 交流工频电压（有效值）3750V1min 绝缘电阻绝缘电阻 相与相及外壳之间不小于 20M 母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 4CMC-2A 密集型插接式母线槽密集型插接式母线槽 母线槽产品母线槽产品-密集型插接式母线槽 CMC-2A 密集型插接式母线槽密集型插接式母线槽且有体积小、强度高、电流等级高，多使用于高层建筑、多层工业厂房，工厂变配电室等场所，其技术性能符合 GB7251-97 和 IEC439.2 标准要求。功能单元代号：A S Z LS LC TS TC P BY BXSC ZS ZC SH 四通母线 始端母线 终端母线 L 型水平接头 L 型垂直接头 T 型水平接头T 型垂直接头膨胀接头变容量接头 调节接头+型垂直接头 Z 型水平接头 Z 型垂直接头始端进线箱 技术参数：A S Z LS LC TS TC P BY BXSC ZS ZC SH 四通母线 始端母线 终端母线 L 型水平接头 L 型垂直接头 T 型水平接头 T 型垂直接头 膨胀接头变容量接头调节接头+型垂直接头 Z 型水平接头 Z 型垂直接头 始端进线箱 额定工作电流（额定工作电流（A）100 250 400 63080010001250160020002500 3150 40005000电阻值电阻值 16.3 11.4 8.9 7.416.894.662.892.562.171.44 1.21 0.960.66电压值电压值 0.091 0.053 0.092 0.1020.1100.1180.0970.0750.0930.116 0.112 0.0850.098动稳定动稳定 20 35 50 70 75 85 100115125135 150 170175 热稳定热稳定 12 15 20 30 30 35 40 45 50 56 60 70 75 FMC 空气绝缘型封闭母线槽空气绝缘型封闭母线槽 母线槽产品母线槽产品-FMC 空气绝缘型封闭母线槽空气绝缘型封闭母线槽 设计特点：设计特点：(1)单螺栓夹紧端子 母线槽设计采用了先进的单螺栓夹紧端子，为母线槽单元连接元件，由于它的特殊构造，可以防止安装时的错误操作，同时只要拧紧一个螺栓，就能可靠地、迅速地将两个母线槽单元连接起来。(2)高防护等级插孔 母线槽在插孔处设计了安全防护挡板，只有当防护挡板拉开时，插接箱才能插入，插孔平时不用时可将防护板拉闭并加铅封锁死，防止了在插口处灰尘和异物的进入，从而提高了母线槽的防护性能，防止误操作，使母线的安全性得到了极大的提高。母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 5 (3)外壳(防护壳)级次数 母线槽设计 5 个电流等级，只采用了 3 个级次的外壳。这样当系统按相邻等级变换容量时母线槽无需更换外壳，如 400A 变 630A 时，外壳尺寸相同。因此大大方便了安装。(4)传输电能大 母线槽设计为分离空气绝缘式，改善了母线槽的散热性，隆低了阻抗，达到了母线槽最佳经济输电。(5)成套性好 母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。2A 高强封闭母线槽高强封闭母线槽 母线槽产品母线槽产品-高强封闭母线槽 产品特点及应用：高强封闭型母线槽在空气型和密集型母线的基础上，对外型结构的设计进行了改进。采用成型机成型，使其具有较好的支撑强度，解决了大跨度无法支撑吊装的困惑。三相四线制三相四线制 三相五线制三相五线制 额定电流额定电流 W（mm）H（mm）重量（Kg/m）W（mm）H（mm）重量（Kg/m）250 152 80 19 152 80 21 400 152 90 21.5 152 90 24 630 152 100 24 152 100 27 800 152 115 28 152 115 31.5 1000 152 130 32 152 130 35.5 1250 152 165 42 152 165 46 1600 152 185 45 152 185 59 2000 152 258 76 152 258 84 2500 152 304 90 152 304 88 3150 152 367 107 152 367 120 4000 152 487 121 152 487 121 5000 152 527 135 152 527 135 母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 6AMC-2 铝壳母线槽铝壳母线槽 母线槽产品母线槽产品-AMC-2 铝壳母线槽铝壳母线槽 一、适用范围一、适用范围 RSMX-AMC 系列铝合金空气绝缘封闭母线、专供交流三相四线、三相五线制，频率 5060Hz，额定电压至 660V，额定工作电流 1004000A 的供配电系统传输电能之用。主要用于现代化的厂房、车间和高层建筑，特别适用于空气湿度较大和盐雾污染较大的场所。二、结构特点及技术参数二、结构特点及技术参数 1.母线基本结构母线基本结构:2.结构特点结构特点:1)母线槽外壳采用冷压成型的轨道铝合金型材，装配简单快捷，外形美观。2)采用分离空气绝缘型式，其相间及相地之间的净距离远远大于标准要求，极为安全可靠。3)内部绝缘件均采用高强度环氧树脂材料，提高了母线槽的抗动、动热稳定的能力。4)接头采用对接式连接方式，同时采用双连接铜排，有效地增加了接头的接触面积，且安装方便、快捷。3.主主要技术参数要技术参数 1）母线槽各项性能符合 IEC439-2、GB7251.2-1997。2）母线槽能保证在额定电流及 110的额定电压下长期正常工作。3）母线槽在周围空气温度为 205，相对湿度为 50-70%的常态下，其每节的绝缘电阻不低于 20M）4）母线槽能承受 3750V 工频耐压，历时 1min 无击穿和闪络现象。5）插接箱与母线槽的插拔次数不少于 200 次。6）母线槽的防护等级可达 IP66。NHMC 系列防火母线槽系列防火母线槽 母线槽产品母线槽产品-防火母线槽 NHMC 系列防火母线槽系列防火母线槽 本母线除在电气性能上有绝缘母线之优点外，还具有较好的防火性能，其导电材料选用优质导电铜排、绝缘层采用耐高温材料、母线外壳内部及整体表面均采用 高 效 防火 材 料 处理，能在周围环境温度升至 80时连续正母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 7常工作，不间断。额定电流（额定电流（A）250 400 630800 1000 1250 1600 2000 2500 3150 Wmm 170 170 170170 170 170 170 170 190 190 Hmm 100 110 120130 160 190 220 255 270 285 四线制四线制 重量重量(Kg/m)19 21.524 28 32 42 45 76 90 107 W(mm)200 200 200200 200 200 200 200 220 270 H(mm)100 100 120130 160 190 220 255 270 285 五线制五线制 重量重量(Kg/m)21 24 27 31.535.5 45 59 84 98 120 高压母线槽高压母线槽 母线槽产品母线槽产品-高压母线槽 一、适用范围一、适用范围 RSMX-GM 共箱封闭新型母线通道。适用于交流 5060Hz，电压 3.6KV,额定电流 4006300A 的供电系统。二、结构特点及技术参数二、结构特点及技术参数 1.母线基本结构母线基本结构:2.结构特点结构特点:母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 81)该系列母线槽具有优良的抗短路性能，由于具有铝(或弱磁钢板)外壳的保护，能够有效地减弱涡流或环流引起的结构发热，降低母线槽外壳温度，减小电能损耗，提高载流量，减轻电动力。2)该系列母线槽结构先进，安装维修孔可任意设置于母槽的上部或下部，对于大电流户内母线槽在壳体的两侧及下部设有通风百页窗，来加强散热，降低温升。3)采用双重绝缘及壳体多点连接接地，使维护工作量明显减小，安全性能得到显著提高。4)采用波纹管伸缩节，安装简单，可实现水平、垂直方向两个自由度的调节，不仅能满足不同温降及热胀冷缩引起的伸缩要求，还可以对由于基础沉降所引起的误差进行补偿，解决了传统滑板式伸缩装置的防护等级差，安装麻烦，运行不可靠的缺点。5)为了解决变压器、发电机及配电柜运行时产生的震动对母线槽的负面影响，在其与母线槽连接外采用软连接或铜编织带，外壳之间加入橡胶垫来减小震动；对于母线槽本体，在系统中加装减震器，对瓷瓶和导电排实现弹性支持，较好地避免了外壳产生的机械震动及地震波给封闭母线带来的破坏。6)母线槽的热传递主要靠热辐射，为了很好的利用热辐射，在母线槽外表面喷涂浅灰色油漆来减少对可见光的吸收；在母线槽内表面喷涂黑色油漆来加强内部热量对外壳的辐射，同时防止电晕。7)为了避免冬天户外、户内温度变化产生的偶然凝露现象，在穿墙处设置穿墙套管，使户外与户内母线槽完全隔离；垂直安装时，法兰在内，水平安装时，法兰在外。8)为了提高母线槽的允许运行温升，防止在沿海露天以及电化腐蚀严重的大气对接头的电解腐蚀，降低接触电阻，所有接头全部采用镀银处理，使其接头允许温升提高到 65K，大大高于正常工作时温升。9)为了使母线槽的自振频率避开产生共振的频率范围(对于单条母线其共振频率范围为 35135Hz)，并使作用于母线上的电动力减小，合理地确定绝缘子间的跨距，选择绝缘子的型号、规格及强度等级。10)为了对可拆接头进行温度监视，在变压器、发电机及配电柜与母线槽的连接出口处设置密封式观察窗，通过示温贴片或远红外线测温装置来直接测量温度，监视母线系统的运行情况。11)为方便用户，可以根据用户需要，在发电机出口处以及励磁变压器的一次侧装入电流互感器，方便用户检测电流。3.主要技术参数主要技术参数 1)绝缘电阻：每一段母线槽单元绝缘电阻值应大于或等于 1000M2500V 兆欧表)。2)介电强度：每一段母线槽出厂前均经受 1 分钟工频耐压试验，工频耐压及雷电冲击耐压数值，见表 额定电压 1min 工频耐压(kV)雷电冲击耐压(kV)3(3.6)18 40 6(7.2)23 60 10(12)35 75 35(40.5)80 185 3)接地系统：符合 IEC364-5-54 对接地系统的要求。4)防护等级：户内型：IP40；户外型：IP43、IP54。5)负载性能：在额定电流下，外壳的温升符合 GB763-90交流高压电器长期工作时的发热标准要求。6)短路性能：动热稳定试验符合 GB2706-89交流高压电器动热稳定试验方法标准要求。母线槽广泛应用于发电厂，工矿企业等场所作为发电机与主变压器，变压器与高压配电柜以及高压设母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 9备主回路间的电气连接。供货长度按 2m/节设置，一般单节长度不大于 3m。照明母线槽系列照明母线槽系列 本照明母线槽外殻为挤压成型，具有体积小，强度大、安装方便等优点，适用于各种场所的日光灯，汞灯等其它照明器材的供配电用，规格有：20A、40A、63A。CKX2 系列封闭母线槽系列封闭母线槽 母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 10 10KFM 母线槽系统母线槽系统(BUS DUST SYSTEM)KFM 型母线槽的设计特点型母线槽的设计特点：母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 11 单螺栓夹紧端子单螺栓夹紧端子 母线槽设计采用了先进的单螺栓夹紧端子，为母线槽单元连接元件，由于它的特殊构造，可以防止安装时的错误操作，同时只要旋紧一个螺栓，就能可靠地、迅速地将两个母线槽单元连接起来。高防护等级插孔高防护等级插孔 母线槽在插孔处设计了安全防护挡板，只有当防护挡板拉开时，插接箱才能插入，插孔平时不用时可将防护板拉闭并加铅封锁死，防止在插口处灰尘和异物的进入，从而提高了母线槽的防护性能，防止误操作，使母线的安全性得到了极大的提高。外壳外壳(防护套防护套)级次数级次数 母线槽设计 5 个电流等级，只采用了 3 个级次的外壳，这样当系统按相邻等级变换容量时母线槽无需更换外壳，如400A 变 630A 时，外壳尺寸相同，因此大大方便了安装。传输电能大传输电能大 母线槽设计为分离空气绝缘式，改善了母线槽的散热性，降低了阻抗，达到了母线槽最佳经济输电。成套性好成套性好 母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。软连接软连接 KFM-4A 分离绝缘母线分离绝缘母线 母线槽产品型号说明、结构及技术参数母线槽产品型号说明、结构及技术参数 fjxml 收集整理收集整理 （原 20070620）新新 20081109 12
