厦漳高速扩建.pdf

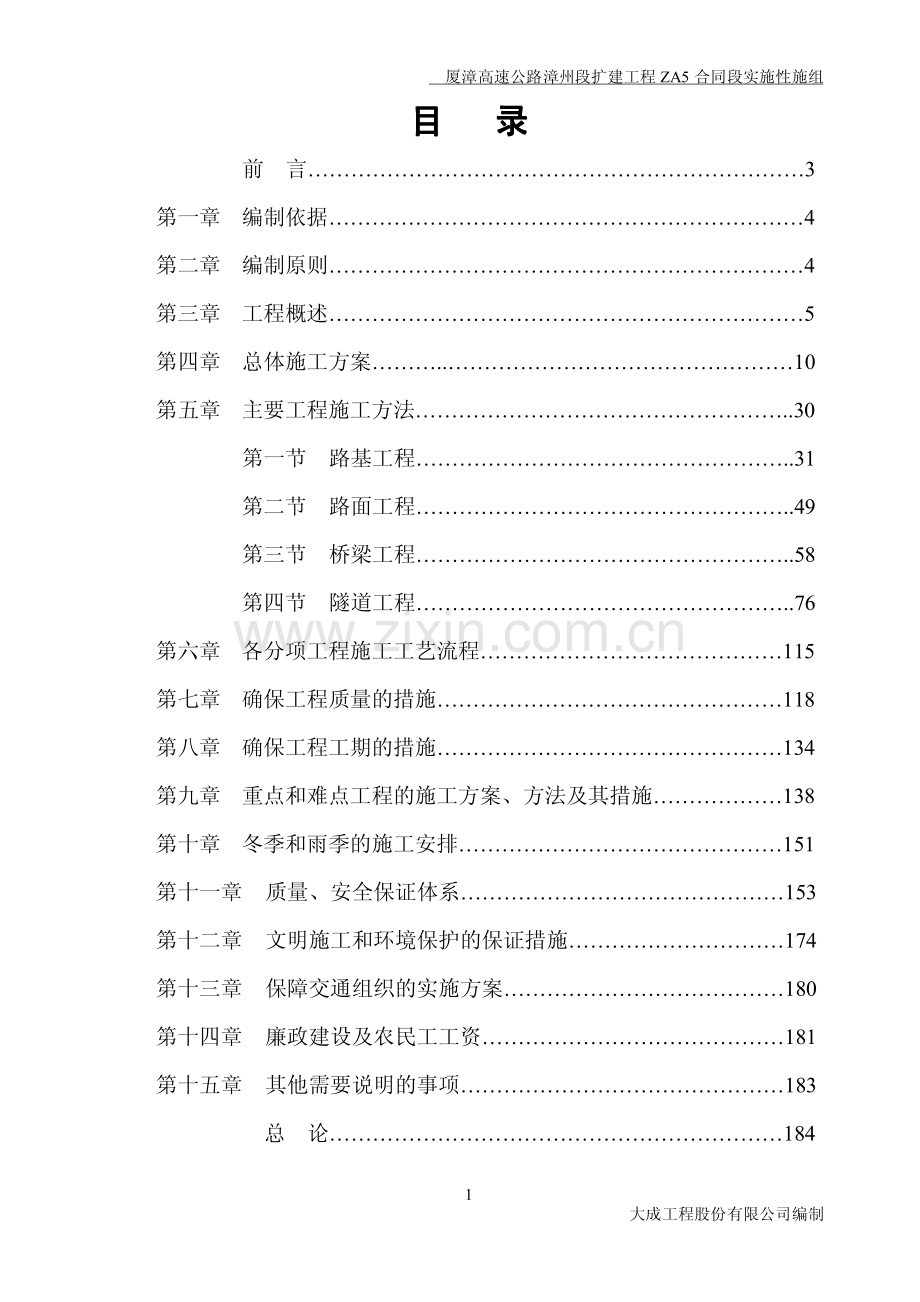

厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组1大成工程股份有限公司编制目目目目录录录录前言3第一章编制依据4第二章编制原则4第三章工程概述5第四章总体施工方案.10第五章主要工程施工方法.30第一节路基工程.31第二节路面工程.49第三节桥梁工程.58第四节隧道工程.76第六章各分项工程施工工艺流程115第七章确保工程质量的措施118第八章确保工程工期的措施134第九章重点和难点工程的施工方案、方法及其措施138第十章冬季和雨季的施工安排151第十一章质量、安全保证体系153第十二章文明施工和环境保护的保证措施174第十三章保障交通组织的实施方案180第十四章廉政建设及农民工工资181第十五章其他需要说明的事项183总论184厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组2大成工程股份有限公司编制其它附件：表 2分项工程进度率计划（斜率图）185表 3工程管理曲线186表 5施工工艺流程图187表 6分项工程生产率和施工周期表204表 7施工总体进度计划表205表 8工程用地计划表206表 9施工进度计划网络图207表 10管理站搅拌站平面布置208厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组3大成工程股份有限公司编制国家高速公路网沈海线国家高速公路网沈海线厦门至漳州高速公路漳州段扩建工程厦门至漳州高速公路漳州段扩建工程 ZA5ZA5 标段标段实施性施工组织设计实施性施工组织设计前言厦漳高速公路扩建工程起于厦门与漳州的交界处龙海市角美镇龙田村（沈海线K481+726），终于龙海市东园镇仓里村西侧（沈海线 K515+247.2），全长 27.87 km（其中短链 5.65km），设计速度 120km/h。其中项目起点福井主线分岔段，长 3.674km，采用将现有 4 车道，路基宽 26m 高速公路双侧拼宽为 8 车道，路基宽 42m 的拓宽方案；福井主线分岔海澄主线分岔段，长 20.549km，采用双向六车道，路基宽 34.5m 的新建路线方案；海澄主线分岔项目终点，长 3.649km，路线右侧利用原有的 4 车道高速公路，左幅新建一条 4 车道，路基宽 20.75m 的扩建方案。本标段是厦门至漳州高速公路漳州段扩建工程 ZA5 标段,起于龙海市紫泥镇丹坑村，桩号 YK499+672.5，终于龙海市东园镇谢前村，桩号 K503+450.5，全长 3.768317公里。主要工程量有特大桥 2275.5 米/2 座，分离式隧道左线 871 米，右线 858 米；以及沿线设施及其他工程 3.768317 公里等。工程计划于 2009 年 02 月 12 日开工，计划工期 18 个月，按合同工期如期完成。根据招标文件的精神，以及对施工现场的详细全面的考察，在充分了解本工程的特点的基础上，结合我单位多年从事同类型工程项目施工所积累的丰富的施工经验、技术优势和施工能力，编写本工程的施工组织设计。在本设计中，对工程的特点及重难点作了全面和科学的安排，在人员方面，安排有丰富施工经验的人员参战；在有条件的基础上，尽量采用机械设备，减轻劳动强度，提高生产效率。对关键工程或关键工序作出了充分合理的组织，解决了各工序、各工点施工间的相互矛盾，使整个工程施工得以协调一致、高效地进行。对工程各部位的施工操作，施工工艺流程作出了详细的、科学的、有序的安排，以确保工程在工期、质量、安全、环保等方面取得优异成绩，特制定了本标段工程的施工组织设计实施方案，具体如下：厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组4大成工程股份有限公司编制第一章第一章第一章第一章编制依据编制依据编制依据编制依据一.厦门至漳州高速公路扩建工程 ZA5 标段施工招标文件、设计图纸和补遗书及会议纪要。二.交通部颁布的有关公路工程的技术规范、技术标准和规程。三.现场考察所获得的有关地形、水文、地质、交通、电力等资料。四.标前会议精神及答疑书。五.本工程所在地的社会及自然环境等条件。六.我司既有的科研成果、先进工法和承建类似工程的施工经验以及项目部投入本工程的施工力量。第二章第二章第二章第二章编制原则编制原则编制原则编制原则一一.遵循设计文件、规范和质量验收标准的原则。遵循设计文件、规范和质量验收标准的原则。在编写主要工程项目施工方法和技术措施中，严格按设计标准、现行规范和质量验收标准执行，正确组织施工，确保工程质量优良。二二.坚持实事求是的原则。坚持实事求是的原则。在制定施工方案中，充分发挥我单位施工专业化、机械化的特点，坚持科学组织、合理安排，均衡生产，确保高速度、高质量、高信誉地完成本合同段的建设任务，确保施工组织的先进性和合理性。三三.坚持项目法管理原则。坚持项目法管理原则。通过与业主、监理工程师和设计部门的充分合作，综合运用人员、机械、物资、方法、资金和信息，实现质量和造价的最佳组合。四四.坚持文明施工和环境保护原则。坚持文明施工和环境保护原则。贯彻 ISO9002 质量标准，坚持对施工现场进行全程有效监控，严格按国家及省有关法律、法规及标准进行文明施工和采取环保措施，创建安全文明标准工地。五五.贯彻少占耕地、节约施工临时用地的原则。贯彻少占耕地、节约施工临时用地的原则。结合现场实际情况，因地制宜合理规划施工平面布置，充分利用当地既有设施和资厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组5大成工程股份有限公司编制源，进行临时工程建设。第三章工程概述一.工程建设概况本合同段为厦门至漳州高速公路扩建工程 ZA5 标段，起于 YK499+672.5 终于K503+450.5，全长 3.768Km。标段内设隧道一座，特大桥两座，无大、中、小桥。屿上高架桥右线起于 YK500+722，止于 YK502+049，全长 1327m，屿上高架桥左线起于ZK500+698，止于 ZK502+025，全长 1327m；谢前高架桥起于 K502+517，止于 K503+450.5，全长 933.5m；丹坑隧道右线进口为 YK499+720，终点至 YK500+578，全长 858 米，丹坑隧道左线进口为 ZK499+709，终点至 ZK500+580，全长 871 米；挖方路基两段，隧道进口段路基长 47.5 米,隧道出口填方段长 142 米，屿上高架桥与谢前高架桥之间挖方段长 492 米。全线采用双向六车道高速公路标准设计，计算行车速度 120Km/h，整体式路基宽度34.5m=2*0.75 m 土路肩+3*3.75 m 行车道+3.0 m 硬路肩+0.75 m 路缘带+3.0 m 中央分隔带；分离式路基单幅宽为 17.0m=0.75 m 土路肩+3.0 m 硬路肩+3*3.75 m 行车道1.25m 路缘带+0.75 m 土路肩。桥面宽度：整体式路基为 2（净-16 米+20.5 米防撞栏）；分离式路基为净-16 米+20.5 米防撞栏。隧道为分离式双洞隧道（进口段为小间距隧道），其单洞建筑限界（三车道）：净高5.0 m，净宽 15.25 m=左侧检修道 1.0m+左侧路缘带 0.75 m+行车道 3*3.75m+右侧路缘带 1.25 m+右侧检修道 1.0m。设计最小平曲线半径为 1200m，最大为 2000m；设计最大纵坡为 1.605%，最小纵坡为 0.3%；设计最大坡长为 2537.6m，最小坡长为 565m；凸形竖曲线最小半径 17000 m凹形竖曲线最小半径 30000 m，最大直线长度 1280.111 m。设计荷载采用公路级；路面标准轴载采用 BZZ-100；设计洪水频率：特大桥1/300，其他桥涵构造物及路基 1/100。本合同段主要工程内容有：路基土石方 32.6 万 m3、特大桥 2275.5 米/2 座，分离式隧道左线 871 米，右线 858 米,以及路基防护与排水、洞内路面、安全设施及预埋管线、绿化及环境保护等工程。本工程业主单位：漳州市交通建设投资开发有限公司。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组6大成工程股份有限公司编制设计单位：福建省交通规划设计院。监理单位：福建省交通工程监理咨询有限公司。监督单位：福建省交通工程质量监督站。二.工程特点1.1.1.1.地形地貌与地质简介地形地貌与地质简介地形地貌与地质简介地形地貌与地质简介1.1.地形地貌及地质概况本项目工程桥址区主要为冲海积平原地貌，地形平坦、起伏不大。主要地层为淤泥层、饱和沙土层、亚沙土层、下部为残坡积土，下覆燕山早期侵入花岗岩及其风化层。隧道区属于构造剥蚀微丘地貌山体走向大致呈北东向，最大高程为 98 米，山坡坡度一般为 15200，植被发育。本隧道场区表层多为残坡积土，下覆燕山早期侵入花岗岩及其风化层。1.2.地质构造及不良地质现象本项目所在地区地震基本烈度 7 度，地震动峰值加速度为 0.15g；中硬场子地土动反应谱特征周期为 0.35s。未见有滑坡、崩塌、泥石流等不良地质现象。隧道场区地质构造条件相对稳定，节理裂隙发育，主要发育有三组，裂隙产状为：（1）750650、（2）300720、3400350042560。其中第（1）组节理裂隙与隧道小角度相交，对隧道围岩的完整性影响较大。1.3.地下水本项目桥址区地下水水位埋深较浅，水量丰富，施工时应注意排水，且地下水、地表水对砼具弱腐蚀性。本隧道区地下水主要为风化带网状孔隙裂隙水和基岩裂隙水和基岩裂隙水，前者赋存于基岩全强风化带，后着赋存于花岗岩节理裂隙中，一般路段富水性及导水性弱，主要接受大气降水补给和侧向补给，向沟谷排泄，流量随季节变化较大。隧道区节理裂隙发育，节理裂隙带易成为地下水渗流通道。隧道进口段地下水较为贫乏，隧道出口段地下稳定水位一般高于隧道顶板。隧道左洞涌水量约为 23.96m3/d，右洞涌水量约为91.56 m3/d，地下水对砼无腐蚀性。2.2.2.2.气象、水文情况气象、水文情况气象、水文情况气象、水文情况本标段高速公路位于龙海市境内，龙海市属亚热带海洋性气候，气候温和，温暖潮厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组7大成工程股份有限公司编制湿。2.1.温度、湿度年平均气温 21，极端最高气温 38.3，极端最低气温-0.2，全年最热 69 月,月平均气温 28.7，最冷月 122 月,月平均气温 12.7。无霜期 330 天。2.2.降雨量区域雨量充沛，多年平均降雨量达 1418，降雨年际变化大，最大年际降雨量 2124，最小年际降雨量 897，降雨年内分配不均，59 月降雨量占全年的 65%70%，102 月受冷高压控制，降雨偏少，仅占全年的 15%18%。2.3.风况区域内夏季盛行东南风，冬季为西北风，每年的 79 月常有台风的影响，造成比较大的洪涝灾害，其中台风正面袭击年平均 0.4 次，侧面影响年平均 24 次，最大风速超过 4536m/s。3.施工条件3.1.交通与运输条件根据现有国道 319、324 路线及县道 516 路线的交通条件，本合同工程所需的人员、设备全部采用公路汽车运输直接运达工程现场。3.2.通讯条件沿线村镇均有国内、国际电话服务，沿线均有移动电话讯号可直接进行电讯服务。3.3.施工用水、用电条件工程所需的施工用水可利用沿线沟溪水源，修建蓄水池储水，不足时采用挖井抽取；施工用电，已由业主规划接到施工场地，由电业部门安装变压器直接架设至施工现场，同时自备发电机设备做备用电源和涵洞等构筑物临时使用。3.4.三材及地材供应情况钢筋、水泥及特殊材料采用招标采购，工程使用的片、块石、河砂及前期使用的碎石采用外购，隧道洞渣能使用后采用自加工碎石。火工材料向公安部门申购及办理使用手续。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组8大成工程股份有限公司编制4.4.4.4.主要工程数量主要工程数量主要工程数量主要工程数量主要工程数量表主要工程数量表主要工程数量表主要工程数量表序号项目名称单位数量备注一一一一路基土石方路基土石方路基土石方路基土石方1挖土石方m3326873.12路基填筑m323322.393土工格栅M24939.5二二二二桥梁桥梁桥梁桥梁1水上钻孔桩m1292/6771800/20002陆地钻孔桩m8558.17/56991800/20003陆地钻孔桩m164/601300/15004高强低松弛钢绞线t1227j15.245级钢筋t29096、级钢筋t12167725 号砼m3136830 号砼m320684940 号砼m35791桥面防水砼1050 号砼m34226911矩形板式橡胶支座个80512矩形板式活动支座个504三三三三隧道隧道隧道隧道1挖土石方m3273502220 号喷射砼m37938325 号喷射砼m35114415 号片石砼回填m34774530 号防水砼m3300586钢筋网t235722 钢筋砂浆锚杆m151921825 中空注浆锚杆m120577925 予应力中空注浆锚杆m1263710注浆小导管m7922311级钢筋t4512级钢筋t184813108X6 管棚m399214钢筋格栅拱架t82715工字型钢支撑t171816路面m223041厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组9大成工程股份有限公司编制5.5.5.5.合同工期合同工期合同工期合同工期本工程合同工期为 18 个月，我司 2008 年 01 月 10 日进场，2009 年 02 月 12 日开工，计划工期 18 个月。6.6.6.6.工程特点、重点、难点工程特点、重点、难点工程特点、重点、难点工程特点、重点、难点6.16.16.16.1 工程特点工程特点工程特点工程特点在阅读招标文件和现场考察的基础上，我们认为本工程有以下特点：（1）工程规模相对较大：本合同段共有主隧道 1 座，左右线长度分别为 871 米和858 米；特大桥 2 座，屿上高架桥全长 1327m,谢前高架桥全长 933.5m；挖方路基两段，隧道进口段路基长 47.5 米,隧道出口填方段长 142 米，屿上高架桥与谢前高架桥之间挖方段长 492 米。（2）施工组织难度较大：本合同段桥梁、路基、隧道相连，施工干扰较大，给施工组织造成一定困难。6.26.26.26.2 工程重点工程重点工程重点工程重点（1）预制场段路基的施工是本合同段的重点之一；（2）小净距隧道的开挖是本合同段的重点之二；（3）1057 片 T 梁预制任务是本合同段的重点之三。6.36.36.36.3 工程难点工程难点工程难点工程难点（1）隧道安全进洞是本工程的难点。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组10大成工程股份有限公司编制第四章总体施工方案第一节总体施工部署一.施工组织原则本工程以系统工程理论进行总体规划，工期以网络计划技术进行动态管理，质量以全面质量管理体系进行工序控制，安全以事故树和生物钟进行预测分析和控制。1.施工指导思想开工必优，一次成优，精心组织，文明施工，安全高速，确保工期。2.组织原则根据工程规模，工期要求，工程特点，施工工艺及地质条件，按“统一指挥、网络管理、分工负责、全面推进”的组织原则，全线分段施工，均衡进行。二.总体施工目标根据本工程的特点，我司将拟将按队伍专业化、施工机械化、管理科学化的原则，精心组织施工。做到质量创精品，安全当标兵，进度争模范，形象作表率。1.质量目标交工验收阶段：桥梁 I 类桩数量达到 90%以上；分项工程合格率 100%，合同段平均分大于等于 90 分，工程质量等级合格。竣工验收阶段：合同段工程质量鉴定得分大于等于 85 分，工程质量等级合格以上。合同实施期间无发生重大质量事故。2.工期目标在充分发挥我司在机械设备多、技术力量强、施工经验丰富的优势，在本项目中投入精兵强将，精良设备、提供充足资金准备，精心组织，确保工期按业主预期工期如期完成，即：工期18个月。3.安全目标杜绝重大伤亡事故和机械事故，最大限度地降低事故发生率，达到年重伤率控制在厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组11大成工程股份有限公司编制0.2以下，年负伤率控制在1.2以下的安全目标。4.文明施工目标按照厦漳高速公路建设主要项目规范化管理要求，创建文明施工标化工地。工地现场施工材料必须堆放整齐；工地生活设施必须清洁文明；工地现场达到规范化管理要求。5.环境保护目标严格执行合同文件要求，项目实施时遵循“预防为主，保护优先，建设和防护并重”的原则，尽量减少临时性和永久性占用土地；保护植被，减少破坏植被；防止水系污染。并在施工过程和工后采取有效措施恢复环境，全面达到环保标准。三.组织机构设置及人员部署1.按照招标文件的要求和投标书的承诺，迅速组建精干高效的项目经理部（见下图）。选派有类似工程施工和管理经验、工作能力强的人员组成经理部，工程管理部、计划合同部、机电设备部、物质供应部、安全质量部、后勤保障部、财务会计部、中心试验室、和办公室等管理部门。项目经理部职责是：统一指挥、内外协调、全面负责和加强对该工程的生产指挥和技术管理工作。各个管理职能部门的职能具体如下表：工程部下设测量组，全面负责施工测量放样及现场施工技术管理工作；综合部下设精神文明办公室：负责工程实施过程中廉政建设方面的管理、监督工程款项的使用，廉政建设检查及监督工作，由党委书记负责。2.调遣专业性强的作业队投入施工，根据工程规模及工程特点，调遣并组建两个桥梁作业队、一个预制梁作业队、一个隧道作业队、一个路基作业队及一个拌和站作业队对工程进行施工；并配置好生产所需的各种机械设备。各作业队认真配备施工经验丰富的领导干部和专业技术干部外，对于开挖工、木工、焊工、电工、架子工、钢筋、砼、机械、张拉、起重等专业性较强的工种，必须选用熟练领班人员和技术工人进行直接生产操作。3.建立健全多项管理制度。项目经理部与各项目作业队是上级与下级，内部独立核算的关系，按划定的任务包干负责，要求在总网络控制下，长计划、短安排。每周一召开各部室生产交班干部会，提出工作目标要求；周六召开生产会（各项目作业队领导和技术主管参加），总结本周生产完成情况，并布置下周生产计划，每月 25 日，由经理部组织安全质量大检查，对发现的问题限期整改，责任到人；同时，不定期召开各相关项目施工的碰头会，及时协调和解决施工矛盾，以保证整体工程正常有序地进行。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组12大成工程股份有限公司编制本合同工程设立的项目组织机构图本合同工程设立的项目组织机构图说明：1、项目经理全权负责工程项目的组织、施工及协调与业主、监理的工作关系；2、总工程师主持工程的施工及质量把关，安排具体的工程进度；3、工程技术部、质量安全部、中心试验室、物资设备部、计划财务部、综合部等分别由 48 位工程师在各自的职责范围内施工作业，并相互协调。项目经理项目副经理工程技术部质量安全部综合部中心试验室物资设备部计划财务部总工程师路基工程施工队桥梁工程施工一队桥梁工程施工二队隧道工程施工二队隧道工程施工一队防护及排水施工队安全设施施工队厦漳高速公路扩建工程厦漳高速公路扩建工程厦漳高速公路扩建工程厦漳高速公路扩建工程ZA5ZA5ZA5ZA5 合同段项目经理部合同段项目经理部合同段项目经理部合同段项目经理部机电设备部厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组13大成工程股份有限公司编制项目经理部工作程序框图项目经理部工作程序框图项目经理部工作程序框图项目经理部工作程序框图施工阶段工作内容实施性施工组织计质量保证体系施工图设计交底测量资料单位工程开工报告编制建立进行复测申报施工准备阶段隐蔽工程施工质量工地材料设备工程质量事故创优活动自检对标自检提报合格证上报组织申请质量控制内容年、季施工计划计划核实施工计划组织进行定期进行调整进度控制内容安全教育现场标牌、标语安全检查组织设立定期开展安全控制内容工程质量检验报告竣工文件竣工验收保修工作竣工验收阶段提报资料整理提报请示验收及时处理工程施工阶段厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组14大成工程股份有限公司编制各个管理职能部门的职能表各个管理职能部门的职能表序号序号职能部门职能部门职责内容职责内容1工程技术部负责施工技术、施工进度、工程质量，是整个工程项目施工技术和进度的总负责部门。2质量安全部负责项目施工过程中的安全及质量的监督和检查，处理好各种安全、质量隐患等工作。3中心试验室负责承担本工程一切材料、半成品的试验检测，并承担施工现场各项检测、量测工作及科研试验工作，补充地质资料分析，及时提供各种试验材料及检测、量测数据。4物资供应部负责工地各种材料的采购和运输、存放等管理工作。按合同和设计文件要求，承担工程所需物资的采购和管理工作，确保工程所需的各种材料供应。5机电设备部负责工程机械的购买、租赁、使用、维修、保养等机电设备的管理。6计划财务部负责施工过程中合同管理、施工计划和工程计量工作；负责工程项目的财务工作，包括整个工程项目的成本支出和工程款的收入等。7综合部负责项目实施过程中日常办公事务和对外联系协调等方面的工作；负责生活物资的采购、补给，工地生活用水、用电、医疗等设备检修养护，以及对环境保护、水土保持作出规划，定期检查，以保持项目施工过程中，环境保护、水土保持、水系维护等方面达到环保部门要求和国家环保标准，并协调好工程项目施工期间与既有道路的施工干扰，保证道路的畅通。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组15大成工程股份有限公司编制四四四四.任务部署和施工安排任务部署和施工安排1.1.1.1.施工队伍安排及任务划分施工队伍安排及任务划分施工队伍安排及任务划分施工队伍安排及任务划分施工队伍安排充分考虑本工程施工技术专业性强的特点，本合同段工程安排 1 个桥梁和 1 个隧道两大施工区和 1 个路基独立施工队，其中桥梁施工区下辖屿上桥梁作业 1队、谢前桥梁作业 2 队、T 梁预制作业 3 队，隧道施工区分为隧道施工 1 队和隧道施工2 队，具体如下：各工区施工队伍配备及任务划分表各工区施工队伍配备及任务划分表各工区施工队伍配备及任务划分表各工区施工队伍配备及任务划分表工区段专业施工队伍主要施工任务主要工程数量桥梁施工区桥梁施工 1 队屿上高架桥44 孔 30m 钢筋砼预应力 T 梁的吊装；桩基：1.80 m176 根，1.5 m 和 1.3m 各 4 根；墩柱 1.6 m172 根；桥台分别有肋台、板凳台和柱台。桥梁施工 2 队谢前高架桥31.5 孔 30m 钢筋砼预应力 T 梁的吊装；桩基：1.80 m18 根，2.0m110 根；墩柱 1.6 m10 根，1.8m110 根；桥台为肋台。T 梁预制作业 3 队屿上高架桥和谢前高架桥 T梁预制屿上高架桥 30 m 钢筋砼预应力 T 梁 616 片。前高架桥 30 m 钢筋砼预应力 T 梁 441 片。隧道施工区隧道施工 1 队丹坑隧道进口段进口段左、右隧道长约 350m。隧道施工 2 队丹坑隧道出口段出口段左、右隧道长约 515m。路基施工队YK499+33672.50K503+450.5段路基土石方路基填方 22660m3，路基挖方 326000m3。1#砼搅拌站安装 100m3/h 的砼搅拌站一台套，供应丹坑隧道工区初期支护砼。2#砼搅拌站及碎石加工场安装 200m3/h 的砼搅拌站和圆锥式破碎机各一台套，供应隧道工区除初期支护和桥梁施工区除 T 梁预制以外的所有砼。3#砼搅拌站安装 100m3/h 的砼搅拌站一台套，供应屿上高架桥和谢前高架桥 T 梁预制砼。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组16大成工程股份有限公司编制第二节施工总体进度计划安排一.总体进度计划工程施工项目包括路基土石方、防护、排水、桥梁工程、隧道工程等，全部为新建工程。所以，本工程拟投入足够的施工设备和人员，采用平行作业施工法进行施工。但各分项工程基于不同的季节和时间，侧重点有所不同，本工程大致分三个阶段进行：第一阶段为施工前期阶段。主要是进行施工准备工作，进行人员、机械组织、进场、施工驻地建设、施工道路的修建或改造，开挖临时排水等临时工程等，计划实施时间为 30 天，即 2009 年 01 月 12 日至 2009 年 02 月 12 日。第二阶段路基工程、排水沟及桥梁的实质性施工：1、路基土方施工；2、路基防护与排水工程的施工；3、桥梁工程的施工；路基土方及桥梁工程同步进行，其中以结构物施工优先，为路基土方施工尽快打开局面。计划实施时间为 2009 年 02 月 12 日至2010 年 6 月下旬。第三阶段施工的收尾期，桥梁隧道附属工程他收尾工程。计划实施时间为 2009 年6 月下旬至 2010 年 8 月 12 日。施工总施工工期控制在 18 个月以内，各项计划安排如下：工程施工进度计划表工程施工进度计划表工程项目工程项目开工时间开工时间结束时间结束时间施工准备2009.02.122009.03.12路基土石方及防护排水工程YK499+33672.50K503+450.52009.03.122010.8.12桥梁工程屿上大桥2009.03.122010.07.12谢前大桥2009.03.122010.06.22隧道工程2009.04.122010.06.20安全设施及预埋管线绿化及环境保护2009.03.202010.07.12工程总体进度计划见表表表表 7 7 7 7总体施工计划表总体施工计划表总体施工计划表总体施工计划表 和和和和 ZA5ZA5ZA5ZA5 合同段施工总体计划网络图合同段施工总体计划网络图合同段施工总体计划网络图合同段施工总体计划网络图。由于预制场设于高边坡的路基挖方段，K502+220K502+520 段路基的成型时间，厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组17大成工程股份有限公司编制决定了预制场的建成时间，同时决定了本标段内桥梁的完成时间。对于本段路基土石方的施工应建立抢工概念，进行重点突击，路基土石方开挖完成的节点工期为2009-04-27。为使线路最快贯通同时减少各工序的干扰工序安排充分考虑平行流水作业，梁体的预制与架设方向为：屿上高架桥的右线屿上高架桥的左线；谢前特大桥右线谢前特大桥左线。各桥 T 梁架设完成的节点工期为屿上高架桥的右线 2009.03.12 2010.01.25，屿上高架桥的左线 2009.09.122010.06.12；谢前特大桥右线 2009.03.122009.12.15，谢前特大桥左线 2009.08.122010.04.12。每座桥考虑起吊能力 120T的架桥机各 1 台，架桥机不考虑过预制场仅考虑在桥头转场。丹坑隧道出口段的路基土石方决定了隧道进洞时间及搅拌站建设完成时间，本段挖填段完成的必须在 2009-04-12 前完成，由于本隧道为分离式隧道渐变为小近距隧道，小近距在进口方向，所以出口为主攻方向，拟完成隧道出口段长约 600m：出口左洞ZK500+586.23ZK499+970 开挖及初支 2009.05.122010.02.25，出口右洞 YK500+573YK499+988 开挖及初支 2009.05.252010.03.25；出口左洞 ZK500+580ZK499+970二衬 2009.07.122010.04.12，出口右洞 YK500+578YK499+988 二衬 2009.08.122010.04.25。进口端作为辅助施工端口，拟完成隧道出口段长约 270m：进口左洞 ZK499+716ZK499+970 开挖及初支 2009.06.252009.12.25，进口右洞 YK499+725YK499+988 开挖及初支 2009.07.152010.04.15；进口左洞 ZK499+709ZK499+970 二衬 2009.07.252010.03.02，进口右洞 YK500+725YK499+988 二衬 2009.08.122010.04.02。施工顺序安排左线隧道超前于右线隧道施工作业。隧道路面工程拟 2 个月内完成；洞门城墙拟先施作出口端，完成后在施作进口段，安排其在明洞完成后进入施作阶段。二二.设备、人员动员周期设备、人员动员周期我司接到中标通知书后，将以最快的速度，在最短时间内完成人员、材料及机械设备的调转工作。设备人员动员周期见下表：厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组18大成工程股份有限公司编制设备人员动员周期表设备人员动员周期表设备人员动员周期表设备人员动员周期表设设备备动员周期（天）动员周期（天）设备、人员设备、人员动员周期（天）动员周期（天）测量仪器3试验仪器5运输机械设备5管理人员3基础设备7技术人员3起吊设备7施工人员5机械加工设备7构件材料7砼设备7其他设备7三三.劳动力计划劳动力计划根据本合同段的工期紧，投入大的施工特点，在施工过程中充分利用时空条件，上足劳动力和机械设备，充分优化劳动力组合，投入的施工队实行三班制。在节假日实行轮班休息，做到人停机不停，高峰期投入劳动力 850 人。劳动力计划表0100200300400500600700800900234 567 89 10 11 12 12 345 67四四四四.施工材料配备计划施工材料配备计划施工材料配备计划施工材料配备计划主要施工周转性材料根据本工程项目的要求、施工进度安排及我单位目前的备有情况而配备，我们完全能按照投标文件中施工进度的安排和投标文件的要求按期到位。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组19大成工程股份有限公司编制主要材料计划表年月份名称2009 年份2010 年份3、4567891011121234、56、78水泥（100T）20204050801001001001001001001005026钢筋（100T）101518182015181815151210122钢绞线（T）000150150120150150120150120120110型 钢（T）120120200150200200200150200170150100碎石（100m3）80100100100120150150150150150150120100100砂（100 m3）508080801001201201201201201001008050五.投入机械计划投入机械计划拟投入本合同的机械及设备见附表 C拟投入本合同工程的主要机械表及附表 D拟投入本合同工程的主要的材料试验、测量、质检仪器设备表，按施工进度计划分期分批进场，确保准时开工和开工后能顺利进行。厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组20大成工程股份有限公司编制本合同工程所投入的主要施工机械表本合同工程所投入的主要施工机械表（表（表 1 1）机械设备名称规格型号额定功率（kw）或容量（M3）或吨位（t）厂牌、产地及出厂时间等投入数量（台）投入现场施工的日期小计其中拥有新购租赁自行式平地机PY220F162kw天津,2006112010.06小型振动压路机YSZ081.2T徐州，2005112009.02振动压路机YZ2020T徐州，2003112009.02砼拌和机全电脑控制、有四个料仓 HZS-100100m3/h四川,2005112009.02砼拌和机HZS-50 电脑控制、有四个料仓100m3/h泉州,2001112009.03砼拌和机HZS-60 电脑控制、有四个料仓200m3/h泉州,1999112009.02砼喷射机(湿喷)HPZ-5湿喷南昌,2005442009.03砼输送车HNJS190GJB8m3北京,2002442009.03砼输送车HNJS190GJB8m3北京,2004442009.03砼输送车HNJ5223GJB8m3北京,2001222009.03钻机（桩基）YKC-30郑州，200412122009.02钻机（桩基）GCPS-20威海，20071515302009.02隧道锚杆机MY200上海、2004442009.03整体式模板衬砌台车CDR-9000整体式郑州大通332009.05架桥机DJ150150T邯郸,2004222009.06反击式破碎机设备PF-1315筛分设备,130T/h南昌,2002112009.02厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组21大成工程股份有限公司编制本合同工程所投入的主要施工机械设备表本合同工程所投入的主要施工机械设备表（表（表 2 2）机械设备名称规格型号额定功率（kw）或容量（M3）或吨位（t）厂牌、产地及出厂时间等投入数量（台）投入现场施工的日期小计其中拥有新购租赁吊车QY4040T徐州,2003222009.03吊车QY2020T徐州,2005112009.03砼泵送车BSF-50Z自行式威海,2003222009.05移动式发电机100KW100KW南昌,2004332009.03固定式发电机150KW150KW南昌,2004222009.03自卸汽车CQ326015T红岩，2003882009.02自卸汽车CQ326015T红岩，199918182009.02水泥砼路面施工机具HZP-2198m陕西、2007112009.10预应力张拉设备YZ-4000400T上海、2005442009.06预应力张拉设备YZ-4000400T上海、2007222009.06装载机ZL503m3厦工、2003662009.02挖掘机CAT320L2m3美国卡特、2005662009.02洒水车BJH5090GSS8000L北京、2005112009.04龙门吊JQI-80t80t天津、2005442009.04运梁平车徐州、80T80T山东、2004442009.05厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组22大成工程股份有限公司编制六六.建立工地中心试验室建立工地中心试验室尽早建立工地中心试验室，按投标文件承诺，配备桥梁施工所要求的试验仪器设备，选派有资质、实践经验丰富的专业技术人员担任并持证上岗。投入检测设备、仪表、计量使用前经有关部门标定，并在进场 45 天内申报，快速取得试验室临时资质。本合同工程所配备主要的材料试验、质检仪器设备表本合同工程所配备主要的材料试验、质检仪器设备表（表 1）序号设备名称规格型号单位数量备注1CBR 试验仪附件150200台1土工2手动击实仪台1土工3百分表件1土工4土壤筛300套1土工5光电式液塑限联合测定仪FG-台1土工6灌砂筒150mm台1土工7电子天平KD-30A台1土工8电动脱模器LD-141台1土工9路面材料强度仪LD-127台1土工10自动切石机SCQ-1A台111养护室温湿度自动控制仪BYS-3台1标养12电子天平JY2002台1水泥13雷氏夹测定仪LD-50台1水泥14水泥稠度凝结时间测定仪台1水泥15水泥净浆搅拌机NJ-160台1水泥16水泥胶砂搅拌机JJ-5台2水泥17ISO 水泥胶砂振实台ZT-96台1水泥18电动抗折试验机DKZ-5000台1水泥19水泥细度负压筛析仪FSY150台1水泥20水泥砼恒温湿标准养护箱HBY-40B 型台1水泥21水泥抗折试模4416cm组6水泥厦漳高速公路漳州段扩建工程 ZA5 合同段实施性施组23大成工程股份有限公司编制本合同工程所配备主要的材料试验、质检仪器设备表本合同工程所配备主要的材料试验、质检仪器设备表（表 2）22电动勃氏比表面积仪DBT-127台1水泥23水泥取样桶个20水泥24电液式压力试验机TYW-300台1水泥25水泥抗压夹具4040mm台1水泥26ISO 水泥标准砂袋10水泥27沸煮箱FZ-31A套1水泥28秒表套1水泥29水泥筛0.9mm套1水泥30液压式万能试验机WE-600B台1力学31冷弯冲头套1力学32电液式压力试验机TYA-2000台1力学33钢筋标距仪BJ-10台1力学34游标卡尺套2力学35钢直尺套1力学36强制式单卧轴砼搅拌机STD-60间1砼37砼振动台HZJ-A台1砼38砼渗透仪HS-40台1砼39砼贯入阻力仪ZG-1台1砼40砂浆稠度仪台1砂浆41水泥砼抗折试模150150550mm组18砼42水泥砼抗压试模150150150mm组25砼43水泥砂浆试模70.770.770.7mm组4砂浆44坍落度测定仪台1砼45砂浆分层
