伟创AC60说明书.pdf

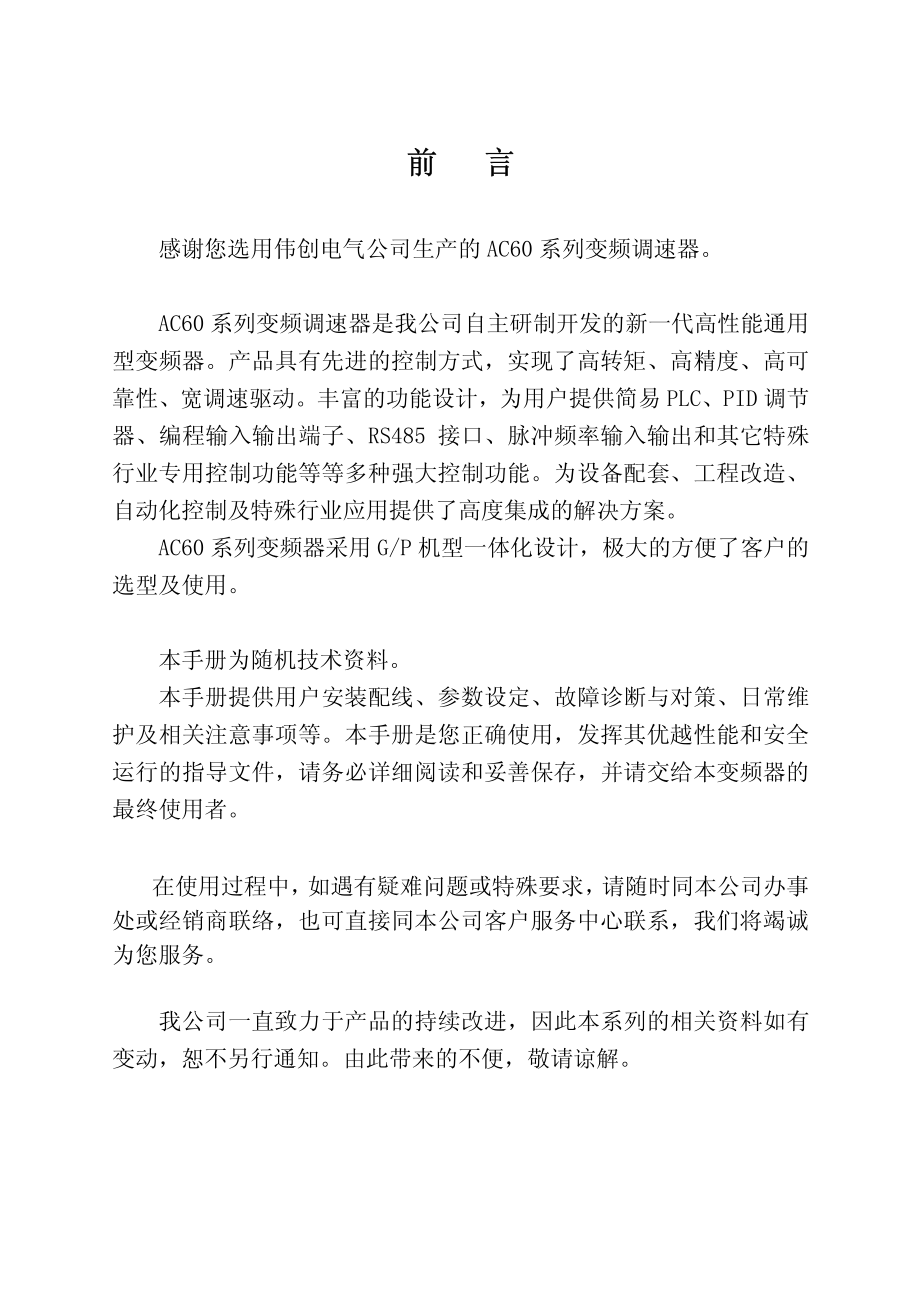

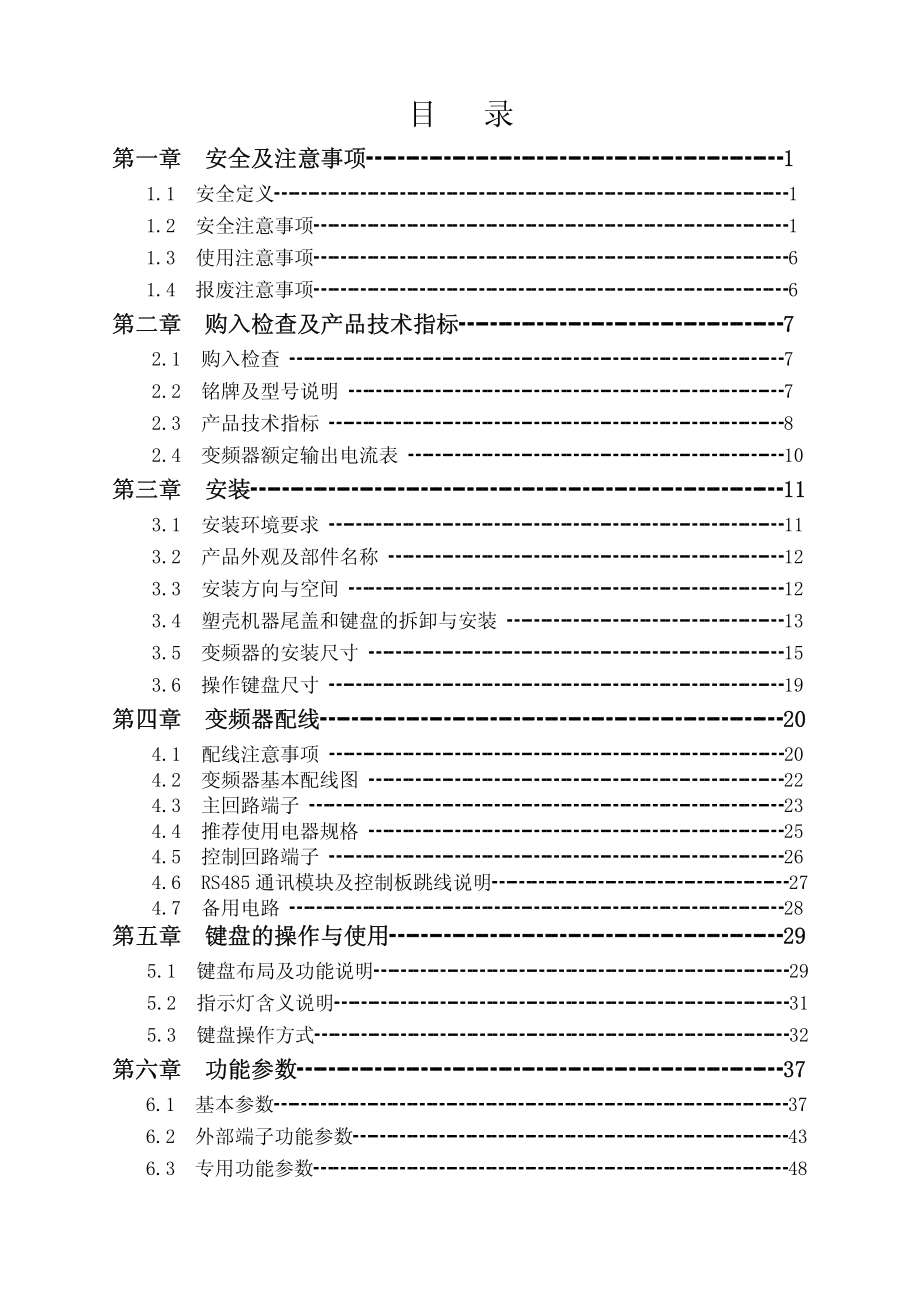

前 言前 言 感谢您选用伟创电气公司生产的 AC60 系列变频调速器。AC60 系列变频调速器是我公司自主研制开发的新一代高性能通用型变频器。产品具有先进的控制方式，实现了高转矩、高精度、高可靠性、宽调速驱动。丰富的功能设计，为用户提供简易 PLC、PID 调节器、编程输入输出端子、RS485 接口、脉冲频率输入输出和其它特殊行业专用控制功能等等多种强大控制功能。为设备配套、工程改造、自动化控制及特殊行业应用提供了高度集成的解决方案。AC60 系列变频器采用 G/P 机型一体化设计，极大的方便了客户的选型及使用。本手册为随机技术资料。本手册提供用户安装配线、参数设定、故障诊断与对策、日常维护及相关注意事项等。本手册是您正确使用，发挥其优越性能和安全运行的指导文件，请务必详细阅读和妥善保存，并请交给本变频器的最终使用者。在使用过程中，如遇有疑难问题或特殊要求，请随时同本公司办事处或经销商联络，也可直接同本公司客户服务中心联系，我们将竭诚为您服务。我公司一直致力于产品的持续改进，因此本系列的相关资料如有变动，恕不另行通知。由此带来的不便，敬请谅解。目 录 第一章 安全及注意事项1 第一章 安全及注意事项1 1.1 安全定义1 1.2 安全注意事项1 1.3 使用注意事项6 1.4 报废注意事项6 第二章 购入检查及产品技术指标7 第二章 购入检查及产品技术指标7 2.1 购入检查 7 2.2 铭牌及型号说明 7 2.3 产品技术指标 8 2.4 变频器额定输出电流表 10 第三章 安装11 第三章 安装11 3.1 安装环境要求 11 3.2 产品外观及部件名称 12 3.3 安装方向与空间 12 3.4 塑壳机器尾盖和键盘的拆卸与安装 13 3.5 变频器的安装尺寸 15 3.6 操作键盘尺寸 19 第四章 变频器配线20 第四章 变频器配线20 4.1 配线注意事项 20 4.2 变频器基本配线图 22 4.3 主回路端子 23 4.4 推荐使用电器规格 25 4.5 控制回路端子 26 4.6 RS485 通讯模块及控制板跳线说明27 4.7 备用电路 28 第五章 键盘的操作与使用29 第五章 键盘的操作与使用29 5.1 键盘布局及功能说明29 5.2 指示灯含义说明31 5.3 键盘操作方式32 第六章 功能参数37 第六章 功能参数37 6.1 基本参数37 6.2 外部端子功能参数43 6.3 专用功能参数48 第七章 功能参数详细说明52 第七章 功能参数详细说明52 7.1 基本参数详细说明52 7.2 外部端子功能参数详细说明82 7.3 专用功能参数详细说明 100 第八章 异常诊断与处理 114 第八章 异常诊断与处理 114 8.1 故障信息及详细内容 117 8.2 故障诊断 125 第九章 保养与检修 125 第九章 保养与检修 125 9.1 检查与保养 125 9.2 必须定期更换的器件 125 9.3 储存与保管 126 9.4 测量与判断 126 第十章 选件 127 第十章 选件 127 10.1 交流电抗器 128 10.2 杂讯滤波器 128 10.3 制动单元及制动电阻 128 10.4 电容箱 129 第十一章 品质保证 130 第十一章 品质保证 130 11.1 三包服务130 11.2 享受终身有偿服务130 11.3 服务商130 11.4 三包责任130 11.5 三包服务范围130 11.6 三包服务前提130 第十二章 附录 131 第十二章 附录 131 附录一：RS485 通讯协议131 1第一章 安全及注意事项 第一章 安全及注意事项 为了确保您的人身、设备及财产安全，在使用变频器之前，请务必认真阅读本章内容。并在搬运、安装、调试、运行及检修过程中遵照执行。1.1 安全定义 危险：如果不按要求操作，会引起危险发生，可能导致人身严重损害或死亡。注意：如果不按要求操作，会引起危险发生，可能导致人身轻度或中度伤害或设备损坏。提示：表示一些对操作和使用有用的信息。1.2 安全注意事项 安装前1.1 安全定义 危险：如果不按要求操作，会引起危险发生，可能导致人身严重损害或死亡。注意：如果不按要求操作，会引起危险发生，可能导致人身轻度或中度伤害或设备损坏。提示：表示一些对操作和使用有用的信息。1.2 安全注意事项 安装前 危险 危险 1.只有训练有素的人员允许操作本装置，使用前请务必详细阅读本说明书中有关安全、安装、操作和维护部分。本设备的安全运行取决于正确的选型、运输、安装、操作和维护。危险 危险 1.损伤的变频器及缺少部件的变频器请不要使用，有受伤危险。2安装 安装 危险 危险 1.请安装在金属或其它阻燃的物体上，远离可燃物，否则有引起火灾的危险。2.严禁对变频器进行任何未经授权的改造，否则有引起变频器损坏的危险。3.未经防爆处理的通用型变频器，不能安装在含有爆炸性气体或粉尘的环境里，否则有引发爆炸的危险。注意 注意 1.两台变频器安装在同一控制柜内时，请注意安装位置，保证散热效果。2.搬运时，请托住变频器底部。3接线 接线 危险 危险 1.接线前，请确认输入电源已切断，否则有触电危险。2.应由专业电气工程人员施工配线，否则有触电危险。3.请按标准要求正确接地，否则有触电危险。4.绝不可将交流电源接至变频器输出端子 U、V、W，否则会引起变频器损坏。5.不要将螺钉、垫片及金属棒、导线之类的异物掉进变频器内部，否则有引起火灾及变频器损坏的危险。注意 注意 1.由于接线错误、使用不当、自行改造等原因造成变频器或其它设备的损坏，由使用者承担全部责任。2.确保所有配电线路符合 EMC 要求及所在区域的安全标准，导线线径请参考手册建议或国家标准，否则可能发生事故。3.请按接线图连接制动电阻或制动单元，制动电阻绝不可以接在直流母线 P（+）、N（-）端子上，否则可能引起火灾或变频器损坏。4.人体静电会严重损坏内部 MOS 场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及 IGBT 等内部器件，否则可能引起变频器故障。5.请勿将移相电容及 LC/RC 噪声滤波器接入变频器输出回路，否则可能引起变频器损坏。6.请勿将电磁开关、电磁接触器接入变频器输出回路，变频器在带负载运行时，电磁开关、电磁接触器动作会使变频器过电流保护，严重时可能引起变频器损坏。7.请勿拆卸前面板外罩，接线时只需拆卸端子外罩。8.严禁对变频器进行任何耐压测试，否则可能引起变频器损坏。4通电前 通电前 危险 危险 1.请确认电源电压等级是否和变频器的额定电压一致，再次检查接线是否正确，外围设备电路有无短路，接线是否紧固等，否则可能引起变频器或其它设备损坏。2.确认外罩安装好后，方可接通输入电源,否则可能引起触电。3.存储时间超过一年以上的变频器，通电时应先用调压器由低到高逐渐升高电压，否则可能引起变频器损坏。注意 注意 1.检查所有外围配件是否按手册要求正确接线，否则可能引起事故。通电后 通电后 危险 危险 1.在接通电源后，不可打开外罩，不可实施配线，检查等作业，否则可能引起触电危险。2.本装置在通电后,请勿接触内部线路板及其元器件,否则可能引起触电危险。3.不要用湿手操作和触摸变频器，否则可能引起触电危险和变频器损坏。注意 注意 1.请谨慎设定变频器参数，否则可能造成设备损坏。5运行 运行 危险 危险 1.运行前请再次检查确认电机及机械允许使用范围等注意事项，否则可能引起事故。2.请勿触摸散热风扇及制动电阻以试探温度，否则可能引起烫伤。3.非专业技术人员请勿在运行中检测信号，否则可能引起人身伤害或设备损坏。注意 注意 1.请勿以拉闸方式（断电）停机，等电机运行停止后才可断开变频器电源，否则可能造成变频器损坏。2.变频器使用中避免有异物掉入设备中，否则可能造成变频器损坏。保养 保养 危险 危险 1.请勿带电对设备进行维护及保养，否则有触电危险。2.确认变频器的电源指示灯完全熄灭后才能对变频器进行保养和维护，否则可能引起触电和变频器损坏。3.没有经过专业培训的人员请勿对变频器进行维护和保养，否则可能引起触电和变频器损坏。61.3 使用注意事项 1.3 使用注意事项 1.普通的电机低速运行，由于散热效果变差，会影响电机寿命。如要求长时间低速运行应该选择变频专用电机或适当减轻电机负载。2.电机的温升在使用变频器时会比工频运行时略有增加，属于正常现象。3.应用 AC60 系列变频器时，带电机前请先确认所用电机的绝缘，以防损坏设备。另外在电机所处环境比较恶劣时，请定期检查电机的绝缘情况，以保证系统的安全工作。4.如果匹配电机与变频器额定值不符（电机额定电流远小于变频器额定电流），请调整保护值，以保证电机的安全运行。5.对于如提升负载之类的场合，常常会有负转矩发生，变频器会产生过流或过压故障而跳闸，此时应该考虑选配制动单元。6.变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，可通过设置跳跃频率来避开。7.由于变频器输出电压是脉冲波型，如果输出侧安装有改善功率因数的电容或防雷用压敏电阻等，会造成变频器故障跳闸或器件的损坏，务必请拆除，另外在输出侧建议不要加空气开关和接触器等开关器件。（如果必须在输出侧接开关器件，则在控制上必须保证开关动作时变频器的输出电流为零）8.在海拔高度超过 1000 米的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。9.变频器输出电源为脉冲电压波型，用户如果用数字万用表测量，得出的读数会有很大的偏差，数字万用表种类不同，读数也会有偏差。一般情况下，有效值为 380V 时，数字万用表的读数为 450V 左右。1.4 报废注意事项 1.4 报废注意事项 在报废变频器时，请注意：1.电解电容：主回路的电解电容和印刷板上电解电容焚烧时可能发生爆炸。2.塑 料：塑胶件焚烧时会产生有毒气体。3.处理方法：请作为工业垃圾进行处理。第二章 购入检查及产品技术指标 第二章 购入检查及产品技术指标 2.1 购入检查 2.1 购入检查 1.开箱前请检查产品的包装是否因运输不慎而造成损伤。2.产品的规格、型号是否与所订购机种相符。3.AC60 系列变频器在出厂之前均已经过严格的测试和品质检验。请检查有无合格证、产品使用手册及保修卡。4.检查机器内部是否有任何损坏。如有明显损坏，请不要操作和使用机器，并及时联络本公司或经销厂商，以免造成事故。2.2 铭牌及型号说明 2.2 铭牌及型号说明 1.铭牌说明 G型机输出OUTPUT1:15KW 32A 0.00-400.0Hz变频器型号P型机输出输入电源规格生产序号AC60-T3-015G/018P3 380V 50/60Hz18.5KW 38A 0.00-400.0HzOUTPUT2:SOURCE:MODEL:*SER NO:2.型号说明 变频器系列AC60-T 3-015 G/018 018 P P电压等级220V3380V660V1140VAC60通用型AC61注塑机拉丝机AC62代号2611代号 电压等级T三相S单相L拉丝机专用型H中频型变频调速器代号变频器类型GPZ通用型风机水泵型塑机专用型030182230适配电机功率(KW)7R50110157.51115018022代号 7 82.3 产品技术指标2.3 产品技术指标 项 目 项 目 规 范 规 范 电 源 电压、频率 单相 220V 50/60Hz 三相 380V 50/60Hz 三相 220V 50/60Hz 三相 660V 50/60Hz 三相 1140V 50/60Hz 允许波动 电压：15%,频率5%控 制 频率控制范围 G 型：0-400Hz、P 型：0-400Hz、Z 型：0-400Hz、L 型：0-400Hz、H 型：0-3000Hz 输出频率精度 最大频率值的0.5%频率设定分辩率 0.01Hz：操作键盘上下键 0.2Hz：电位器模拟输入 电 压/频 率 特性 电压 50%-100%额定电压,电机额定频率 25-400Hz(3000Hz)分别可调 载波频率 1.0-15.0KHz、随机载波调制 转矩提升 025.0%可调、自动转矩提升、任意 V/F 曲线可选 最大出力 G、H、L 型：150%一分钟,180%2 秒,200%瞬间跳脱 Z 型：150%一分钟,180%30 秒,250%瞬间跳脱 P 型：120%一分钟,150%瞬间跳脱 加减速时间 0.1-6500 秒 额定输出电压 利用电源电压补偿功能，以电机额定电压为 100%，可在50-100%的范围内设定（输出不能超过输入电压）自动电压调整功能 当电网电压波动时,输出电压变动很小,基本保持恒定 V/F 自动节能运行 根据负载状况，自动优化 V/F 曲线，实现节能运行 标准功能 PID 控制、加减速时间可调、加减速模式可变、载波频率调整、转矩提升、电流限幅、转速跟踪和掉电再启动、跳跃频率、频率上下限控制、程序运行、多段速度、摆频运行、RS485、模拟输出、频率脉冲输出 制动 能耗制动、直流制动 频率设定输入 键盘数字设定、键盘电位器、外部端子 VS1：010V、外部端子 VS2：-10V10V、外部端子 AS：420mA、RS485及信号组合和端子选择 9信号反馈输入 外部端子 VS1：010V、外部端子 VS2：-10V10V、外部端子 AS：420mA、RS485、频率脉冲输入 输入指令信号 启动、停止、正反转、点动、多段速、自由停车、复位、加减速时间选择、频率设定通道选择、外部故障报警、外部输出信号 继电器输出，集电极输出，010V 输出，420mA 输出，频率脉冲输出 保护功能 过压、欠压、电流限幅，过流、过载、电子热继电器、过热、过压失速、数据保护 显 示 设定 功能号、数据 运行 输出频率、给定频率、输出电流、输入电压、输出电压、电机转速、PID 反馈量、PID 给定量、模块温度、输入输出端子状况等 故障 过压、欠压、过流、短路、缺相、过载、过热、过压失速、电流限幅、数据保护受破坏、当前故障的运行状况，历史故障 环 境 安装场所 室内,海拔不大于 1000m,无腐蚀性气体及日光直射 温度、湿度-10+40，20%90%RH（不结露）振动 20Hz 以下小于 0.5g 储存温度-25+65 安装方式 壁挂式、立柜式 防护等级 IP20 冷却方式 强迫风冷 102.4 变频器额定输出电流 2.4 变频器额定输出电流 输入电压输入电压 220V 220V 380V 380V 660V 660V 1140V 1140V 额定功率 额 定 输 出 电 流(A)0.4 2.5 0.75 4 2.3 1.5 7 3.7 2.2 10 5.0 3.7 16 8.5 5.5 20 13 7.5 30 17 10 11 42 25 15 15 55 32 18 18.5 70 38 22 22 80 45 28 30 110 60 35 37 130 75 45 25 45 160 90 52 31 55 200 110 63 38 75 260 150 86 52 93 320 180 98 58 110 380 210 121 75 132 420 250 150 86 160 550 310 175 105 185 600 340 198 115 200 660 380 218 132 220 720 415 235 144 250 470 270 162 280 510 330 175 315 600 345 208 355 670 380 220 400 750 430 260 450 810 466 270 500 860 540 325 560 990 600 365 630 1100 680 400 第三章 安装 第三章 安装 3.1 安装环境要求 3.1 安装环境要求 1.环境温度-1040，通风良好或有换气装置的室内场所,超过 40以上需降额使用。2.避免震动、阳光直晒，远离热辐射源。3.变频器安装在海拔高度 1000m 以下的地方可以输出额定功率，海拔高度超过1000m 时需降额使用，具体降额幅度见下图：1000m2000m3000m4000m海拔高度与降额幅度示意图82%88%94%海拔高度输出电流100%4.避免高温多湿，湿度小于 90%RH（不结露）。5.远离油、盐及腐蚀性气体。6.防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入。7.防止电磁干扰，远离干扰源。8.禁止使用在易燃性、爆炸性气体、液体或固体的危险环境。113.2 产品外观及部件名称 3.2 产品外观及部件名称 顶部安装孔底部安装孔控制线孔操作面板主回路接线孔机壳铭牌标签尾盖前盖风扇控制端子操作面板接口主回路端子 3.3 安装方向与空间 3.3 安装方向与空间 变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式垂直安装。并与周围相邻物品或挡板（墙）必须保持足够的空间。WARNING空气出风进风进风单台变频器安装示意图出风50mm以上50mm以上150mm以上以上150mm 如果一台控制柜内安装多台变频器应注意每台变频器的均匀散热，当采取垂直并排安装时还应加装导流板，避免下方变频器的热量流经上方的变频器。12控制柜进风口控制柜出风口导流板多台变频器安装示意图 3.4 塑壳机器尾盖和键盘的拆卸与安装 3.4 塑壳机器尾盖和键盘的拆卸与安装 3.4.1 尾盖的拆卸与安装 拆卸：变频器尾部特别设计有拆卸口。将手指放入拆卸口内，稍用力向上提，直至尾盖与机箱壳体的卡扣脱开，再将尾盖向下取出。安装：先将尾盖向上倾斜 15 度左右，再将其顶部的固定卡片插入前面盖上的固定孔内，然后稍用力向下压尾盖，至听见“咔”的一声，即表明尾盖安装到位。固定片卡槽卡扣卡槽提手孔卡扣 133.4.2 键盘的拆卸与安装 拆卸：将手指插入键盘取出孔内，稍用力向键盘下方压下键盘顶部的固定弹片，同时向外用力，即可取出键盘。安装：将键盘对准键盘安装槽，使键盘与面盖保持平行，键盘上下均匀用力，平行按下键盘，至听见“咔”的一声，即表明键盘安装到位。请注意不要倾斜安装键盘。安装卡扣固定弹片安装卡扣固定槽手指插入孔 143.5 变频器的安装尺寸（单位：mm）3.5 变频器的安装尺寸（单位：mm）3.5.1 塑壳机器安装尺寸 尺寸标示方式示意图（1）DHW1H1安装孔径WWARNING 变频器型号 变频器型号 G 恒转矩负载 P 风机水泵负载 输出功率 输出功率(kW)(kW)W W W1 W1 H H H1 H1 D D 安装安装孔径 孔径 AC60-S2-R40G 0.40 131119 191 176 1385.5 AC60-S2-R75G 0.75 AC60-S2-1R5G 1.5 AC60-T3-R75G/1R5P0.75/1.5AC60-T3-1R5G/2R2P1.5/2.2 AC60-T3-2R2G/3R7P2.2/3.7 AC60-S2-2R2G 2.2 156145 241 226 1706 AC60-S2-3R7G 3.7 AC60-T3-3R7G/5R5P3.7/5.5 AC60-T3-5R5G 5.5 153.5.2 壁挂式机器安装尺寸 尺寸标示方式示意图（2）WARNING1:Read the users manual before installing.2:Do not open the cover while connecting power supply or for 10 minutes after disconnecting power supply.VEICHHH1WW1D安装孔径 变频器型号 变频器型号 G 恒转矩负载 P 风机水泵负载 输出功率 输出功率(kW)(kW)W W W1 W1 H H H1 H1 D D 安装安装孔径 孔径 AC60-T3-7R5P/7R5G 7.5 200150 322309 189 7 AC60-T3-011P/G/015P11/15 238180 390377 212 7 AC60-T3-015G/018P 15/18 AC60-T3-018G/022P 18/22 281200 496476 256 9 AC60-T3-022G/030P 22/30 AC60-T3-030G/037P 30/37 AC60-T3-037G/045P 37/45 353200 600578 286 11 AC60-T3-045G/055P 45/55 AC60-T3-055G/075P 55/75 380300 645620 297 11 AC60-T3-075G/093P 75/93 163.5.3 挂式柜式一体机安装尺寸 HzHzAVAV%RPMRPMFWDREVJOGSTOPRESETPRGSET说 明1、客户可从背部或底部进线，位置见图示2、机柜用4个地脚螺栓安装在地面。HL1W2DWELH1B1A1C背部进线孔底部进线孔VEICHW1仅93G-132G有此孔尺寸标示方式示意图（3）变频器型号 变频器型号 G 恒转矩负载 P 风机水泵负载 H H H1H1L LL1L1W W W1W1W2W2D DE EA1A1B1B1C C AC60-T3-093G/110P1200 450 780 755 515 350-340 11 486 200 9 AC60-T3-110G/132PAC60-T3-132G/160PAC60-T3-160G/185P1588 440 1188 1155 600 450150 370 13 565 250 9 AC60-T3-185G/200PAC60-T3-200G/220P1748 550 1238 1205 700 580220 380 15 665 250 9 AC60-T3-220G/250P上图所标 H 为整机加底座的高度。客户可根据需要仅选择挂机。组柜、靠墙或其他适合安装的竖直平面安装；也可同时选择挂机和底座，组成柜式机直接安装到安装槽或地面上。173.5.4 柜式机器安装尺寸 底板便可安装安装孔位见图SECTION A-A2、机柜用4个M10地脚螺栓安装在地面，揭开1、客户可从背部或底部进线，位置见图示底部进线口SECTION A-A底板A背部进线口说 明OUTPUT:SOURCE:TYPE:WEIER ELECTRONIC CO.,LTD.SER NO:AC30-T3-022GB3 380V 50/60Hz22KW 45A 0.50-400.0HzAC040100001WEIERVEICHAHWW1DL1HzHzAVAV%RPMRPMFWDREVJOGSTOPRESETPRGSET%尺寸标示方式示意图（4）变频器型号 变频器型号 G 恒转矩负载 P 风机水泵负载 输出功率 输出功率(kW)(kW)W W W1 W1 H H L1 L1 D D 安装安装孔径 孔径 AC60-T3-250G/280P250/280 760 540 1700270 485 13 AC60-T3-280G/315P280/315 AC60-T3-315G/355P315/355 808 540 1800 270 485 13 AC60-T3-355G/400P355/400 AC60-T3-400G/450P400/450 1200 900 2200 320 550 13 AC60-T3-450G/500P450/500 AC60-T3-500G/560P500/560 AC60-T3-560G/630P560/630 183.6 操作键盘尺寸 3.6 操作键盘尺寸 3.6.1.单行键盘尺寸 18.5936.5933.266.554.558179.71470 3.6.2 双行键盘尺寸 3719113.863.818.656.2110.660.616 19 20第四章 变频器配线第四章 变频器配线 4.1 配线注意事项 4.1 配线注意事项 1.必须由合格的专业技术人员进行配线操作。2.打开机器前，确保机器已安全切断电源 10 分钟以上，否则有触电危险。3.绝对禁止将输入电源接到变频器输出端子 U，V，W 上；绝对禁止变频器输出端子之间短路；绝对禁止变频器输出端子对地短路。4.为尽量减少电磁干扰的影响，当使用的电磁接触器及继电器等距离变频器较近时，应考虑加装浪涌吸收装置。5.当变频器加装外围设备（滤波器、电抗器等）时，应首先用 1000 伏兆欧表测量其对地绝缘电阻，保证不低于 4M。6.在变频器 U、V、W 输出端不可以加装进相电容或阻容吸收装置。由于变频器的输出是电压源 PWM 脉冲波，输出侧如安装有改善功率因素的电容或防雷用压敏电阻等，都会造成变频器故障跳闸或变频器损坏，请务必拆除。7.为降低对地漏电流，电机电缆应尽可能缩短。载波频率小于 3KHz 时,变频器与电机间最大距离应在 50 米以内,载波频率大于 4KHz 时,应适当减少此距离；为了抑制变频器输出侧对其它设备的干扰，可以在变频器输出侧选装变频器专用的噪声滤波器；并且输出接线最好敷设于金属管内。8.若变频器需较频繁启动，请勿切断电源，应通过控制端子的(COM/FWD、REV)或键盘操作。9.由于模拟信号特别容易受到干扰，因此变频器的外部控制线需加隔离装置或采用屏蔽线，屏蔽线接地端必须与变频器的金属机箱（接地点或接地端子）相连。10.控制电缆、电源电缆应该与电机电缆分开安装，一般它们之间应该保证足够的距离，特别是当电缆平行安装并且延伸距离较长时；信号电缆必须穿越电源电缆时，则应正交穿越。11.主回路配线时，配线线径规格的选择，请依照国家电工法规有关规定施行配线。12.在变频器停止输出时方可切换电机或进行工频电源的切换。13.拆换电机时，必须切断变频器的输入电源。14.为防止意外事故发生，接地端子 E 或必须可靠接地（接地阻抗应在 10以下），否则会有漏电的危险发生。变频器接地点请最好采用专用接地极，其次采用共享接地极，不要采用串联接地线。15.三相输入变频器不适宜改成两相输入，否则可能出现故障。如果现场只有两相电源，请选购单相供电变频器。16.不能在电网电压超出允许输入工作电压范围的场合使用，如果电网电压超限，请使用变压器进行变压后供给变频器使用。17.变频器与制动单元间的连线长度不得超过 5 米；制动单元间与制动电阻的连线长度不得超过 5 米。18.变频器输出端子如果驱动感性负载，如电磁继电器、接触器等时，应加装浪涌电压吸收电路；如 RC 吸收电路（注意吸收电路的漏电流应小于控制电磁继电器或接触器的保持电流），压敏电阻或续流二极管（用于直流电磁回路，使用时注意续流二极管的极性）。吸收电路的器件要就近安装在电磁继电器或接触器的线圈两端，如下图所示。控制板输出端子继电器线圈接触器线圈出端子控制板输R：100-500欧C：0.1-0.2uFRC阻容吸收电路直流吸收电路+直流电源-AC电源 214.2 变频器基本配线图 4.2 变频器基本配线图 以下示意图包括主回路及控制回路二部分。控制回路端子外部制动电阻4-20mA-10V-+10VV主回路端子COMAS+24VS1VS2+10VTBTATC正转多功能输入端子三相电源FWDEX6COMX4GNDX3X2X1A01RTSMCCB直流电抗器P1P(+)N(-)PB24VDC-200mA 输出信号1(继电器）辅助电源3A/250VAC2A/30VDC10VDC-1mA直流电压模拟量输出接地WVM电机接地X5REV反转PUL脉冲频率GND-10V0V-10V-10V信号电源+10V信号电源模拟输入信号F-62选择输出A02GND开集电极输出COMY1 输出信号2 输出信号3Y2COMB-A+RS485通讯max：50mA开集电极输出max：50mAU 224.3 主回路端子 4.3 主回路端子 4.3.1 AC60 系列单相 220V（S2）输入机器主回路端子 MOTOR OUTPUTPOWER INPUTEWVUN220VLPB）+（4.3.2 AC60 系列三相 380V（T3）0.75G/1.5P5.5G 机器主回路端子 MOTOR OUTPUTPOWER INPUTEWVUTSRPB）+（4.3.3 AC60 系列三相 380V（T3）7.5P/7.5G 机器主回路端子 N（-）MOTOR OUTPUTPOWER INPUTEWVTSR）+（PPBU 4.3.4 AC60 系列三相 380V（T3）11P/G/15P15G/18P 机器主回路端子 P（+）PB R S TU V WEPOWER INPUTMOTOR OUTPUT）-（N 4.3.5 AC60 系列三相 380V（T3）18G/22P75G/093P 机器主回路端子 MOTOR OUTPUTPOWER INPUTWVUTSRP1(+)(-)(-)4.3.6 AC60 系列三相 380V（T3）93G/110P110G/132P 机器主回路端子 R S TEPOWER INPUT（-）P1）+（MOTOR OUTPUTWVUE 4.3.7 AC60 系列三相 380V（T3）132G/160P(挂柜一体机)机器主回路端子 EPOWER INPUTTSRMOTOR OUTPUTWVUE（-）P1）+（234.3.8 AC60 系列三相 380V（T3）160G/185P220G/250P(挂柜一体机)机器主回路端子(+)(-)(-)RSTUVWPOWER INPUTMOTOR OUTPUTE 4.3.8 AC60 系列三相 380V（T3）250G/280P355G/400P(柜机)机器主回路端子 UVWMOTOR OUTPUTPOWER INPUTTSRE 4.3.9 端子功能详细说明 端子名称 端子名称 功能说明 功能说明 L 单相交流 220V 电源输入端子 N R 三相交流电源输入端子 S T E/接地端子 P1、(+)外接直流电抗器预留端子(+)、PB 外接制动电阻预留端子(+)直流母线正极输出端子(-)直流母线负极输出端子 U 接三相交流电动机端子 V W 提示：不同系列及不同功率的变频器主回路端子的数量、排列顺序可能不同。提示：不同系列及不同功率的变频器主回路端子的数量、排列顺序可能不同。24 254.4 推荐使用电器规格 4.4 推荐使用电器规格 型号 额定电流（A）适配电机(kW)电磁接触器(A)断路开关(A)主回路线规格 AC60-T3-R75G/1R5P2.3 0.75 10 10 2 AC60-T3-1R5G/2R2P3.7 1.5 10 10 2 AC60-T3-2R2G/3R7P5 2.2 10 10 2 AC60-T3-3R7G/5R5P8.5 3.7 20 20 4 AC60-T3-5R5G/7R5P13 5.5 20 30 4 AC60-T3-7R5G/011P17 7.5 30 30 6 AC60-T3-011G/015P25 11 30 50 8 AC60-T3-015G/018P32 15 35 60 10 AC60-T3-018G/022P38 18 50 75 16 AC60-T3-022G/030P45 22 50 100 16 AC60-T3-030G/037P60 30 80 125 25 AC60-T3-037G/045P75 37 80 150 25 AC60-T3-045G/055P90 45 100 200 30 AC60-T3-055G/075P110 55 180 225 30 AC60-T3-075G/093P150 75 180 300 50 AC60-T3-093G/110P180 93 250 350 50 AC60-T3-110G/132P210 110 250 400 60 AC60-T3-132G/160P250 132 400 500 80 AC60-T3-160G/185P310 160 400 600 80 AC60-T3-185G/200P340 185 500 600 100 AC60-T3-200G/220P380 200 600 600 100 AC60-T3-220G/250P415 220 600 800 150 AC60-T3-250G/280P470 250 600 800 150 AC60-T3-280G/315P510 280 600 1000 150 AC60-T3-315G/355P600 315 800 1000 200 以上参考数据以 G 型机为依据。P 型机请按工况及上表的相同功率的 G 型机为参考依据选择合适的附件规格。4.5 控制回路端子 4.5 控制回路端子 4.5.1 控制端子排序 TC TA+24 COM REVTBY1Y2X2X1X3X4X5X6 COMPULGNDAO1 AO2VS1 VS2AS+10V-10VGNDA+B-FWD4.5.2 控制端子菜单 种类 种类 端子 端子 名 称 名 称 功 能 功 能 控 制 信 号 COM 公共端 FWD 正转指令 与（COM）（COM）短接有效。REV 反转指令 与（COM）（COM）短接有效。X1 多功能输入端子 X1与（COM）（COM）短接有效。多功能输入端子，可程序设定其定义 请参见参数F-01F-06F-01F-06。X2 多功能输入端子 X2X3 多功能输入端子 X3X4 多功能输入端子 X4X5 多功能输入端子 X5X6 多功能输入端子 X6PUL 频率脉冲输入信号0KHz-50KHz，幅值 824V。输出信号 TA,TB,TC 输出信号 1（TA-TC）（TA-TC）常开，（TB-TC）（TB-TC）常闭(可程序设定动作对象)。Y1 输出信号 2 开集电极输出，可程序设定动作对象。最大输出 DC24V/50mA。Y2 输出信号 3 模拟输入输出信号 GND 输入公共端 +10V 信号电源 最大输出+10V/50mA。-10V 信号电源 最大输出-10V/50mA。VS1 电压输入信号（VS1）（VS1）端口 0V10V。VS2 电压输入信号（VS2）（VS2）端口-10V10V。AS 电流输入信号（AS）（AS）端口 420mA。A01 模拟输出信号 1（A01）（A01）端口 0V10V。A02 输出信号 2 0V10V、020mA、420mA、频率脉冲输出；通过F-62F-62及端子跳线 J1、J2、J3 选择。辅助电源+24 电源正端 最大输出 DC24V/200mA。COM 公共端 26通讯 A+通讯接口 RS485 通讯接口。B-通讯接口 4.6 RS485 通讯模块及控制板跳线说明 4.6 RS485 通讯模块及控制板跳线说明 AC60 系列变频器具有强大的通讯功能，可实现变频器与 PC 或 PLC 等设备的通讯，也可通过一台 AC60 系列变频器通讯控制其它的 AC60 系列变频器。同一网络最多可连接 31 台 AC60 系列变频器。RS485 通讯模块为选配件，请在订货时同时购买 RS485 通讯模块。通讯连线必须使用双绞屏蔽线，且不可与其它控制线使用同一组线。RS485 通讯模块为插接式安装。RS485 通讯模块插接式安装方式如下图所示：RS485通讯模块跳线端子J1、J2、J3插接方向请注意RS485通讯模块的RS485通讯模块插接端子 控制板接线端子右侧有一组跳线端子 J1、J2、J3，该组端子用来选择端子（A02）输出方式，需与软件配合使用，具体使用方法见下表 跳线名称 详细说明 J1 端子（A02）（A02）输出选择，当F-62F-62设定为“0”，此时 J1 应短接，（A02）（A02）口输出为脉冲频率输出。J2 端子（A02）（A02）输出选择，当F-62F-62设定为“1”或“2”，此时 J2应短接，（A02）（A02）口输出为 020mA 或 420mA 输出。J3 端子（A02）（A02）输出选择，当F-62F-62设定为“3”，此时 J3 应短接，（A02）（A02）口输出为 0V10V 输出。274.7 备用电路 4.7 备用电路 当变频器故障跳脱时会引起较大的停机损失或其它意外的故障发生时
