钢结构基本原理模拟试卷（二）参考答案
时间：120分钟

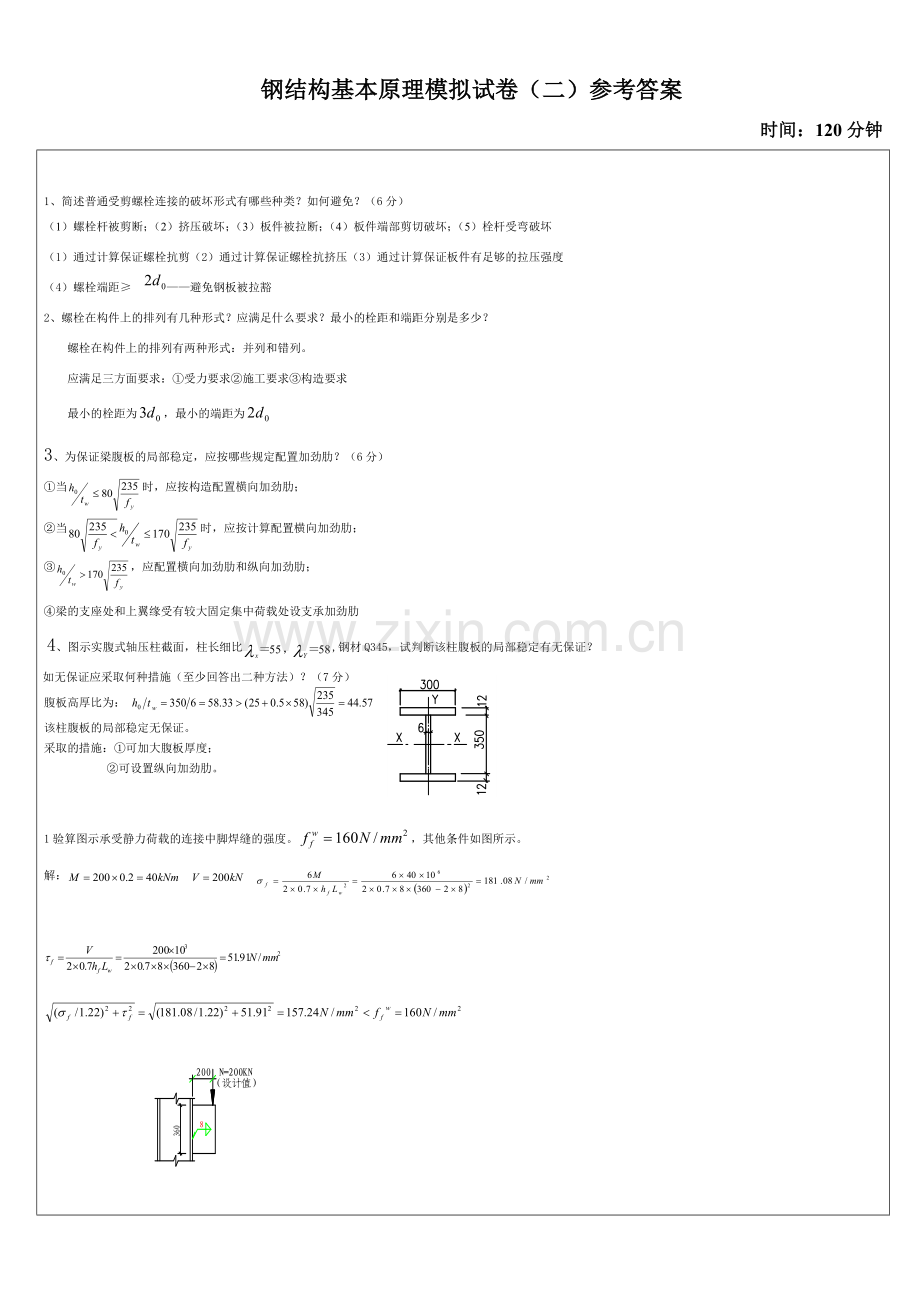

1、简述普通受剪螺栓连接的破坏形式有哪些种类？如何避免？（6分）
（1）螺栓杆被剪断；（2）挤压破坏；（3）板件被拉断；（4）板件端部剪切破坏；（5）栓杆受弯破坏
（1）通过计算保证螺栓抗剪（2）通过计算保证螺栓抗挤压（3）通过计算保证板件有足够的拉压强度
（4）螺栓端距≥ ——避免钢板被拉豁
2、螺栓在构件上的排列有几种形式？应满足什么要求？最小的栓距和端距分别是多少？
螺栓在构件上的排列有两种形式：并列和错列。
应满足三方面要求：①受力要求②施工要求③构造要求
最小的栓距为，最小的端距为
3、为保证梁腹板的局部稳定，应按哪些规定配置加劲肋？（6分）
①当时，应按构造配置横向加劲肋；
②当时，应按计算配置横向加劲肋；
③，应配置横向加劲肋和纵向加劲肋；
④梁的支座处和上翼缘受有较大固定集中荷载处设支承加劲肋
4、图示实腹式轴压柱截面，柱长细比,钢材Q345，试判断该柱腹板的局部稳定有无保证？
如无保证应采取何种措施（至少回答出二种方法）？（7分）
腹板高厚比为：
该柱腹板的局部稳定无保证。
采取的措施：①可加大腹板厚度；
②可设置纵向加劲肋。

1验算图示承受静力荷载的连接中脚焊缝的强度。，其他条件如图所示。
解：

2、验算图示采用10.9级 M20摩擦型高强度螺栓连接的承载力。已知，构件接触面喷砂处理，
钢材Q235-BF，构件接触面抗滑移系数μ＝0.45，一个螺栓的预拉力设计值P＝155 kN。（13分）
解： V=100 KN， T=100×0.25=25KNm

该螺栓连接的强度满足。

3、已知某轴心受压实腹柱AB， AB长L=5m，中点L/2处有侧向支撑。
采用三块钢板焊成的工字型柱截面，翼缘尺寸为300mm×12mm，腹板尺寸为200mm×6mm。
钢材为Ｑ235 ，。求最大承载力 局稳是否合格？（15分）
Q235钢b类截面轴心受压构件稳定系数
λ
30
35
40
45
50
55
60
φ
0.936
0.918
0.899
0.878
0.856
0.833
0.807

解：截面积：
惯性距：

回转半径：

长细比：
稳定系数：类截面，由最大长细比查附表得：

整体稳定验算：
局部稳定验算：
腹板的高厚比：
翼缘的宽厚比：

4、试验算图示压弯构件平面外的稳定性，钢材为Q235，，，
，，跨中有一侧向支撑，，
，，（15分）

解：

查表
