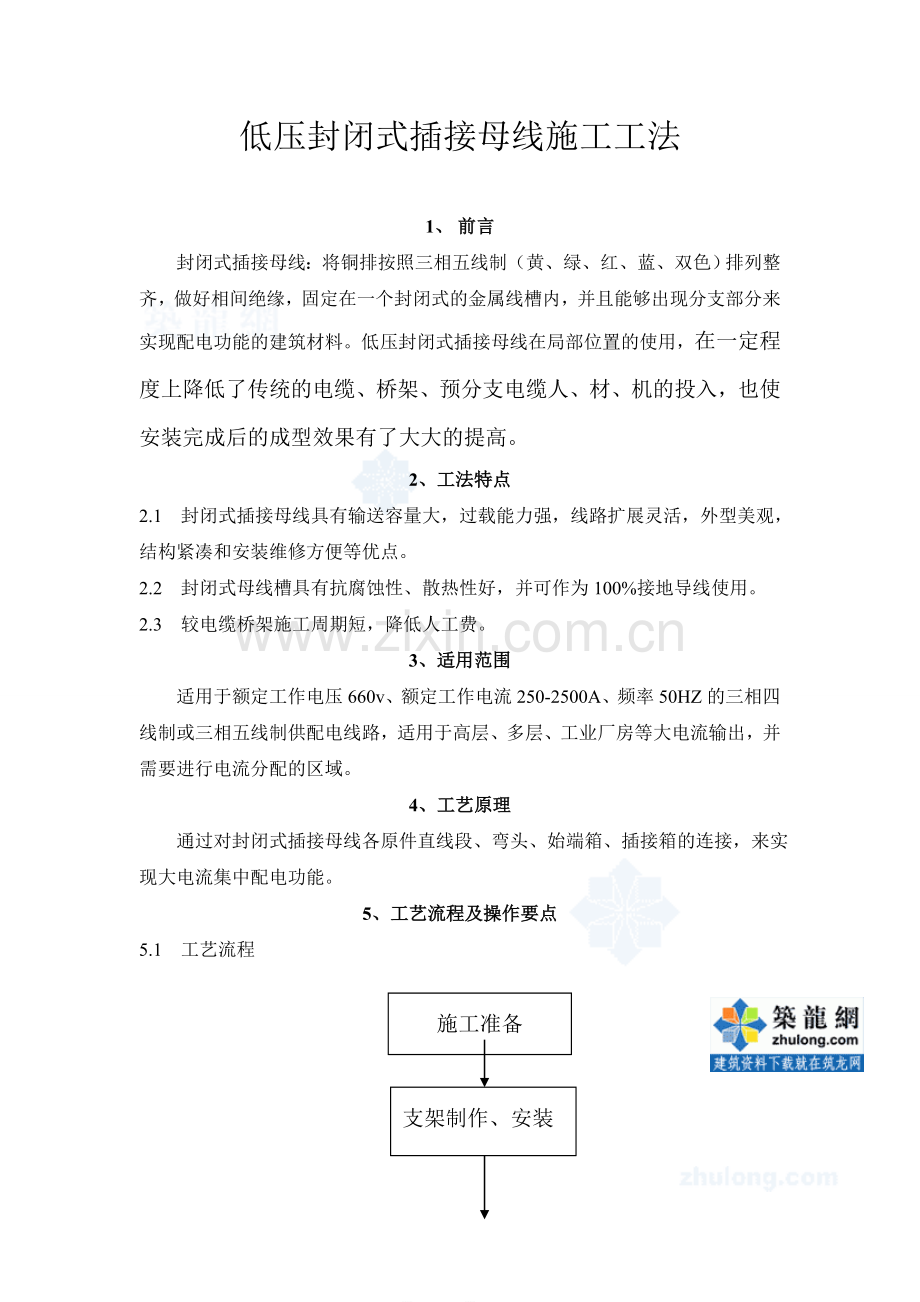

低压封闭式插接母线施工工法

1、 前言
封闭式插接母线：将铜排按照三相五线制（黄、绿、红、蓝、双色）排列整齐，做好相间绝缘，固定在一个封闭式的金属线槽内，并且能够出现分支部分来实现配电功能的建筑材料。低压封闭式插接母线在局部位置的使用，在一定程度上降低了传统的电缆、桥架、预分支电缆人、材、机的投入，也使安装完成后的成型效果有了大大的提高。
2、工法特点
2.1 封闭式插接母线具有输送容量大，过载能力强，线路扩展灵活，外型美观，结构紧凑和安装维修方便等优点。
2.2 封闭式母线槽具有抗腐蚀性、散热性好，并可作为100%接地导线使用。
2.3 较电缆桥架施工周期短，降低人工费。
3、适用范围
适用于额定工作电压660v、额定工作电流250-2500A、频率50HZ的三相四线制或三相五线制供配电线路，适用于高层、多层、工业厂房等大电流输出，并需要进行电流分配的区域。
4、工艺原理
通过对封闭式插接母线各原件直线段、弯头、始端箱、插接箱的连接，来实现大电流集中配电功能。
5、工艺流程及操作要点
5.1 工艺流程
施工准备

支架制作、安装

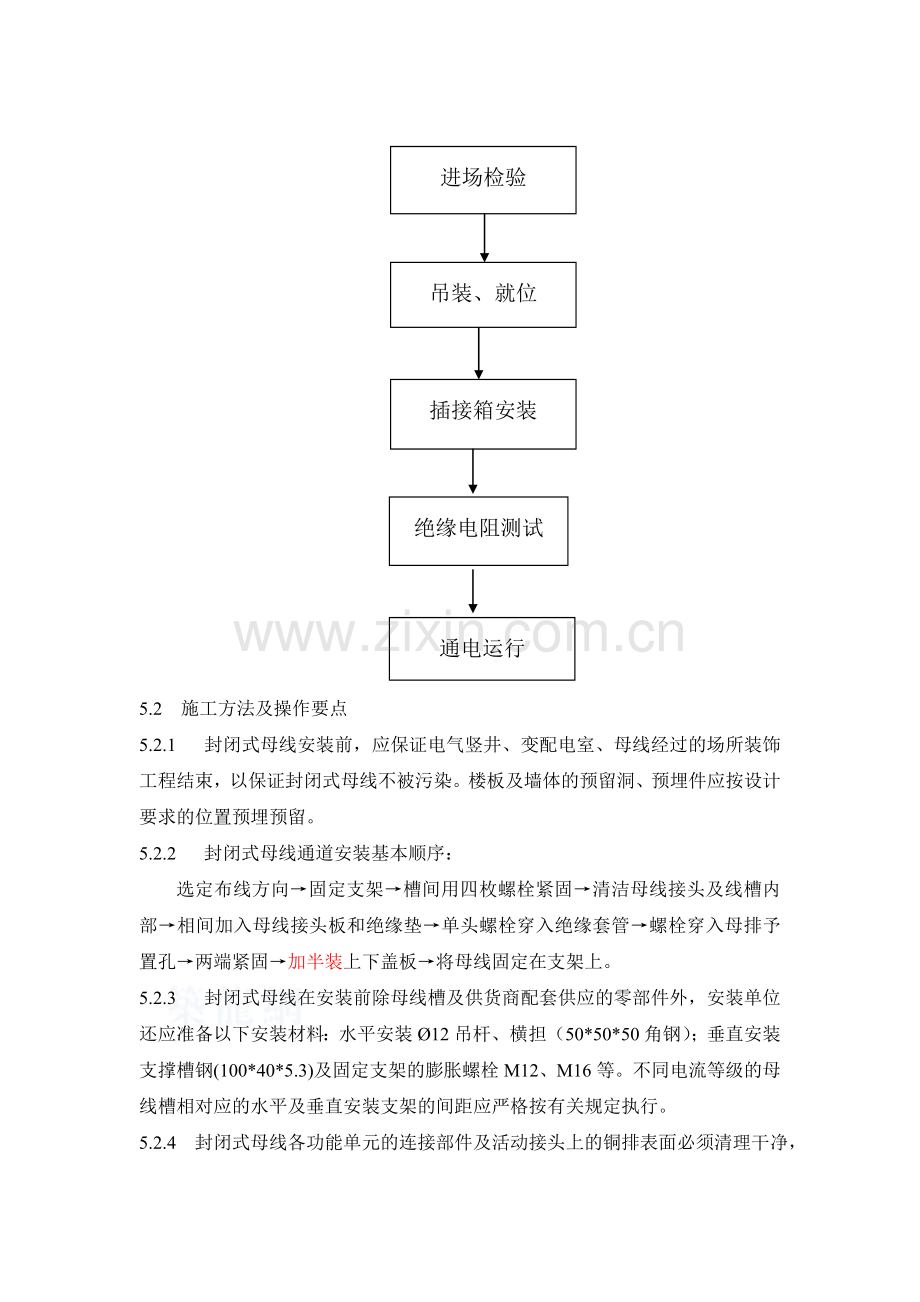

进场检验

吊装、就位

插接箱安装

绝缘电阻测试

通电运行

5.2 施工方法及操作要点
5.2.1 封闭式母线安装前，应保证电气竖井、变配电室、母线经过的场所装饰工程结束，以保证封闭式母线不被污染。楼板及墙体的预留洞、预埋件应按设计要求的位置预埋预留。
5.2.2 封闭式母线通道安装基本顺序：
选定布线方向→固定支架→槽间用四枚螺栓紧固→清洁母线接头及线槽内部→相间加入母线接头板和绝缘垫→单头螺栓穿入绝缘套管→螺栓穿入母排予置孔→两端紧固→加半装上下盖板→将母线固定在支架上。
5.2.3 封闭式母线在安装前除母线槽及供货商配套供应的零部件外，安装单位还应准备以下安装材料：水平安装Ø12吊杆、横担（50*50*50角钢）；垂直安装支撑槽钢(100*40*5.3)及固定支架的膨胀螺栓M12、M16等。不同电流等级的母线槽相对应的水平及垂直安装支架的间距应严格按有关规定执行。
5.2.4 封闭式母线各功能单元的连接部件及活动接头上的铜排表面必须清理干净，外壳内和绝缘子安装前也应擦试干净不得有遗留物。外壳的相间短路板位置正确连接良好，相间支撑板应安装牢固，分段绝缘的外壳应做好绝缘措施，外壳各连接部位的扭矩螺栓应采用力矩板手紧固，各接触面应封闭良好，母线的紧固件必须用热镀锌制品。
5.2.5 母线与外壳应同心，其误差不得超过5mm，母线段与母线段连接时两相邻段母线及母线外壳应对齐，连接后不得使母线及母线外壳承受到机械应力。在封闭式母线整体安装前必须做绝缘试验，用2500V兆欧表测量相间、相壳之间、各个功能单元的绝缘电阻，其绝缘电阻不得小于20MΩ。 安装人员要认真对照封闭式母线系统图， 检查所有母线的规格、 型号避免盲目安装，造成返工影响施工安装质量。
5.2.6 母线槽的安装，始、中、终端及通道壳体间应可靠地与用电设备接地网连接。连接于涂绝缘材料的通道外壳体，应在两通道之间的接地螺栓上用扁铜带或黄绿相间电缆联接，以确保整个通道连通成为一个接地系统。
5.2.7 封闭式母线安装时整体结构应横平竖直，母线通道水平安装，两支架间距≯2500㎜，垂直安装间距≯3600㎜；水平安装时距地面安装高度不小于2.2m，吊杆应有调节水平的技术措施。垂直敷设时距地面1.8m以上，安装支架应与通道侧板配钻孔，采用M6-M8螺栓紧固。母线的拐弯处以及与插接箱的连接处应加支架。 支架成排安装时支架成排安装时应排列整齐间距均匀。当母线的终端盒、始端盒悬空时应采用支架固定，墙体、顶板上的支架必须用两条膨胀螺栓固定，膨胀螺栓应加平光垫片和弹簧垫片。母线垂直通过顶板敷设时，应在通过的底板上采用槽钢支撑固定，当封闭式母线跨越建筑物的伸缩缝或沉降缝时，采用适应建筑物结构移动的措施，防止母线连接处水平移动造成断裂，影响母线的正常供配电。
5.2.8 封闭母线槽安装技术要求较高，对建筑结构上的预埋件质量、支撑结构的强度、安装精度要求也较高。为了保证安装质量，最好在施工现场用经纬仪在各个预埋件上找出统一高度，做好标记，可以有效减小水平安装误差。组合式铝合金封闭母线槽水平安装时，插接箱与封闭母线槽是结合为一体的，其安装位置较高，不便于日后的操作和维护。所以，插接箱内最好不装开关，仅装连接导体和电缆，将电源引入附近安装的壁挂式动力箱内。
5.2.9 施工要点
5.2.9.1 封闭母线槽在运输和安装时应注意不得碰撞和扭曲，轻抬轻放并严禁敲打、撞击，以防表层破裂、变形。
5.2.9.2 母线装置安装前应提出竖向母线槽的安装位置、方式、层间高度、插接箱的高度，以便供货方合理配备每段线槽的长度。在设计选型时应根据系统的短路电流值及样本上的参数对所选定型号进行动稳定和热稳定校验。
5.2.9.3 根据现行的国家安全部门的电气防爆规范，封闭母线槽不适用于甲级或乙级防火、防爆场所。主要原因是封闭母线槽的各连接部位的连接方式还不能满足防爆要求。
5.2.9.4 封闭母线槽基本属于免维护线路，但如果处于潮湿或带有腐蚀性气体的场合，则每隔一二年需要进行一次全面的防腐涂装及维护。投入运行的母线通道，三个月内应紧固母线接头螺栓，检查母线接头接触情况。
5.2.9.5 安装工程结束后，送电前应用2500V摇表测试通道母排相间绝缘、接地绝缘电阻（不低于1分钟），低压型母线槽不低于20MΩ。
5.2.9.6 投运的母线槽每年至少做一次下列项目的检查：
1) 紧固各固定螺栓，尤其是母线接头，观察接头是否有过流造成的烧灼现象，并作处理；
2) 测试绝缘程度，检查绝缘材料是是否老化；
3) 母线槽与接地网的连接；
4) 清除内外部吸附的灰尘、凝水；
5.3劳动力组织
序号
工种
人数
1
电焊工
5
2
普工
10
3
起重工
2
6、施工机具
序号
机具名称
数量

电焊机 BXI-500
2台

冲击钻 6-24mm
3台

手电钻
2把

气割工具
2套

台钻 Z4116
1台

水平尺 6米
5把

线坠 0.25千克
2个

链式起重机 2-5T
2个

磨光机
4把

力矩扳手
2把
7、质量控制
7.1 插接母线在穿越不同防火区域时处理；

7.2 插接母线插接箱固定牢靠；

7.3 插接母线弯头处支架；

7.4 建立项目质量保证体系，质量预控措施；
8、安全措施
8.1 建立项目经理负责，专业工程师、施工员参加的安全保证体系，贯彻安全第一的方针。
8.2 严格遵守现场一切安全生产管理制度。
8.3 安装封闭母线槽安装时，必须做到：
8.3.1 进入施工现场的所有人员必须戴好安全帽，严禁穿拖鞋、凉鞋、高跟鞋进入施工现场。
8.3.2 电工、电焊工等特殊工种作业人员必须持证上岗，进入现场必须穿戴好劳动防护用品。
8.3.3 脚手架必须搭设牢固，经验收合格方可使用。
8.3.4 高空作业必须系好安全带，随身携带工具袋。
8.3.5 母线槽安装前需要检查支架的位置是否正确，安装是否牢固。
8.3.6 对暂不安装母线槽的预留孔洞，应设置护栏、盖板。
8.3.7 施工现场严禁吸烟，并配置必要的安全防火设施。
9、环保措施
低压封闭式插接母线连接工艺操作简单，外观成型好，密封性能好，使用操作简捷，节能环保，具有很好的经济实用性。
10、效益分析
传统的中小容量低压电气动力输配电方式以电缆为主，还要借助电缆沟、电缆桥架、钢管等设施。目前制造的电缆截面最大为500mm2，因此，电缆的载流量最大为800A(IEC标准也有此规定)。由于大截面电缆长度过长重量很大，为了不损伤电缆绝缘层，在垂直布置时中间固定装置的机械力不可过强，所以在高层建筑大截面电缆垂直敷设时，其超重滑脱及电缆截面变形一直是难以解决的施工问题。母线槽则不存在这种问题，因其本身是刚性的，所以机械固定方式可以做得非常牢固。
经济效益：
1）和传统的电缆供电相比，母线槽在相比价格上有较大优势，交联电缆YJV-1-1KV-3*185+2*95市场售价为540元/米左右，而使用同样负荷的母线槽只需480元/米。
2）安装工效按定额标准，效率能够提高20%以上，工期能提前4至6天。
11、应用实例
2008年9月至2010年10月应用于 陕西省天然气股份有限公司调度指挥中心（1栋21层，框架结构），应用数量142米。
2005年10月~2007年4月应用于陕西省省政府前大楼整体维修改造工程，应用数量287米。
2009年11月~2010年8月应用于陕西省省政府前大楼整体维修改造工程，应用数量89米。

施工相关照片及说明：
一、低压插接式母线过防火区域封堵方法
1、 在母线与楼板、砖砌装饰台之间填充防火堵料；
2、 防火堵料填充完毕后在装饰台上部加盖可开启装饰面板；

二、插接箱安装方法
1、插接箱与母线必须固定牢靠，防止由于搭接面活动出现搭火现象，必要时采用专用支架固定；
2、由插接箱引出的配电线路保护管与插接箱连接牢固；建议采用可挠性金属软管专用接头器固定；

三、插接式母线始端箱做法
1、在母线进入始端箱时一般采用下翻90度弯头来固定母线，故在弯头部分必须装设承重固定支架；
2、在两节母线接头处做跨接接地线，并明确标识；

四、插接式母线末端箱做法
1、末端封堵盖必须封堵严密，在未送电之前需做简单防护，并做好警告标识；
2、末端固定支架的设置，并做好支架与母线外壳的连接及母线全长至少两处与接地干线的可靠连接。
