超限高层设计重点与难点.pdf

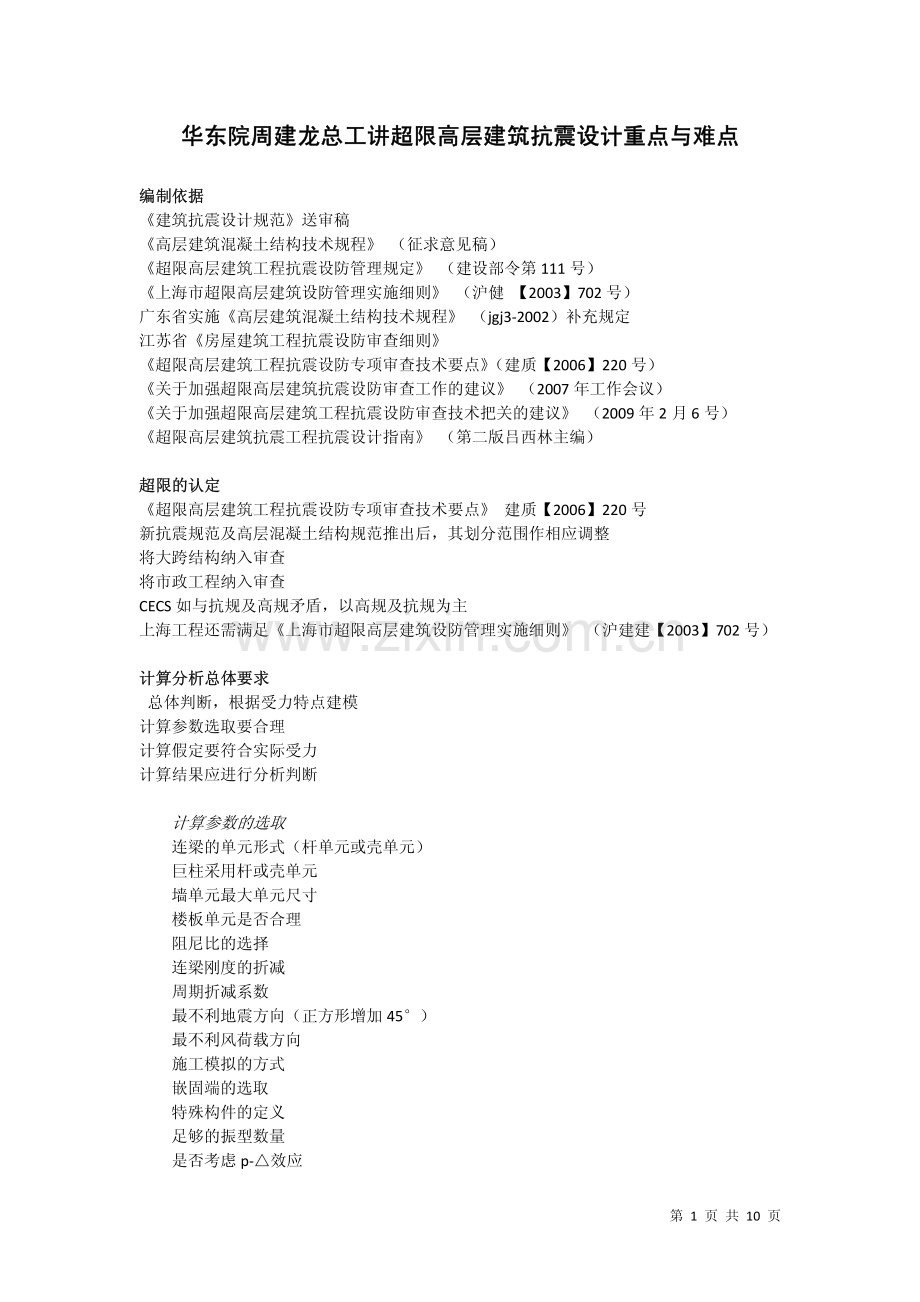

第 1 页 共 10 页华东院周建龙总工讲超限高层建筑抗震设计重点与难点 华东院周建龙总工讲超限高层建筑抗震设计重点与难点 编制依据编制依据建筑抗震设计规范送审稿高层建筑混凝土结构技术规程（征求意见稿）超限高层建筑工程抗震设防管理规定（建设部令第 111 号）上海市超限高层建筑设防管理实施细则（沪健【2003】702 号）广东省实施高层建筑混凝土结构技术规程（jgj32002）补充规定江苏省房屋建筑工程抗震设防审查细则超限高层建筑工程抗震设防专项审查技术要点（建质【2006】220 号）关于加强超限高层建筑抗震设防审查工作的建议（2007 年工作会议）关于加强超限高层建筑工程抗震设防审查技术把关的建议（2009 年 2 月 6 号）超限高层建筑抗震工程抗震设计指南（第二版吕西林主编）超限的认定超限的认定超限高层建筑工程抗震设防专项审查技术要点 建质【2006】220 号新抗震规范及高层混凝土结构规范推出后，其划分范围作相应调整将大跨结构纳入审查将市政工程纳入审查CECS 如与抗规及高规矛盾，以高规及抗规为主上海工程还需满足上海市超限高层建筑设防管理实施细则（沪建建【2003】702 号）计算分析总体要求计算分析总体要求 总体判断，根据受力特点建模计算参数选取要合理计算假定要符合实际受力计算结果应进行分析判断计算参数的选取连梁的单元形式（杆单元或壳单元）巨柱采用杆或壳单元墙单元最大单元尺寸楼板单元是否合理阻尼比的选择连梁刚度的折减周期折减系数最不利地震方向（正方形增加 45）最不利风荷载方向施工模拟的方式嵌固端的选取特殊构件的定义足够的振型数量是否考虑 p效应第 2 页 共 10 页考虑偶然偏心混凝土柱的计算长度系数（地下室、悬臂梁）计算结构的总体判断质量荷载沿高度分布是否合理振型、周期、位移形态和量值是否合理地震作用沿高度分布是否合理单工况下总体和局部力学平衡条件是否满足对称部位构件的内力及配筋是否相近不同程序的比较受力复杂构件（如转换构件等）内力及应力分布与概念、经验是否一致嵌固端的要求地下室与土 0.00 的刚度比2（上海地区为 1.5）楼板厚度大于 180地下室刚度不计入离主楼较远的外墙刚度土 0.00 水平传力不连续时，嵌固端应伸至地下室，并对大开口周边梁、板配筋加强地下室外墙离主楼较远，可在主楼周边设置剪力墙，直接将水平力传给底板土 0.00 有较大高差时，在高差处设置垂直向剪力墙，且采取存在高差处的柱子箍筋加密，水平传力梁加腋等措施，确保水平力传递嵌固端设在地面层，宜设刚性地坪，确保传力可靠回填土对地下室约束系数，一般地下室填 3，几乎完全约束时填 5，刚性约束填负数。嵌固端在地面层或地下层时，仅表示嵌固端的水平位移受到约束，而转角不能设为约束。嵌固端及下一层的抗震等级同土 0.00，其余地下室的抗震等级可设为 3 级楼层刚度比抗震设计，对框架结构、框架承担倾覆力矩大于50%的框架剪力墙和板柱剪力墙结构，楼层侧向刚度可取楼层剪力与层间位移之比，其楼层侧向刚度不宜小于相邻上部楼层侧向刚度的 70%或其上相邻三层侧向刚度平均值的 80%对框架承担倾覆力矩不大于50%的框架剪力墙和板柱剪力墙结构，剪力墙、框架核心筒结构、桶中桶结构，楼层侧向刚度可取楼层剪力与楼层层间位移角之比，其楼层侧向刚度不宜小于相邻上部楼层侧向刚度的 90%，楼层层高大于相邻上部楼层侧向刚度的 1.1 倍，底层侧向刚度不宜小于相邻上部楼层侧向刚度的 1.5 倍。对转换层结构，宜采用剪切刚度比，控制转换层上下主体结构抗侧刚度不小于 70%，当转换层设置在 3 层及 3 层以上时，其楼层侧向刚度不小于相邻上部楼层的 60%当底部大空间为 1、2 层时，可近似采用转换层上下结构等效剪切刚度表示转换层上下结构刚度的变化，宜接近 1，非抗震设计时不应大于 3；（为上部剪切刚度比与下部楼层剪切刚度比的商）当底部大空间大于 2 层，其转换层上下结构等效剪切刚度e(见高规附录)表示转换层上下结构刚度的变化，不大于 1.3，非抗震设计时不应大于 2上海工程应采用剪切刚度比 地震波的选择要求第 3 页 共 10 页每条时程曲线计算的结构底部剪力不应小于振型分解反应谱法求得的 65%，一般也不应大于振型分解反应谱法求得的 135%，多条时程曲线计算的结构底部剪力平均值不应小于振型分解反应谱法求得的 80%时程曲线数量随工程高度及复杂性增加，重要工程不少于 57 组地震加速度时程曲线应通过傅立叶变换与反应谱进行比较，对超高层建筑，必要时考虑长周期地震波对超高层结构的影响输入地震加速度时程曲线应满足地震动三要素要求，即有效加速度峰值、频谱特性和持时要求。每组波形有效持续时间一般不少于结构基本周期的 510 倍和 15s，时间间距取 0.01s或 0.02s；输入地震加速度记录的地震影响系数与振型反应谱法采用的地震影响系数相比，在各周期点上相差不宜大于 20%对于有效持续时间，以波形在首次出现 0.1 倍峰值为起点，以最后出现 0.1 倍为终点，对应区间为有效持时范围。对超高层建筑，在波形的选择上，在符合有效加速度峰值、频谱特性和持时要求外，满足底部剪力及高阶振型的影响，如条件许可，地震波的选取，尚应考虑地震的震源机制。对于双向地震输入的情况，上述统计特性仅要求水平主方向，在进行底部剪力比较时，单向地震动输入的时程分析结果与单向振型分解反应谱法分析结果进行对比，双向地震动输入的时程分析结果与双向振型分解反应谱法分析结果进行对比。采用的天然地震波宜采用同一波的 xyz 方向，各分量均应进行缩放，满足峰值及各自比例要求。采用天然波进行水平地震动分析时，每组自然波应按照地震波的主方向分别作用在主轴x 及 y 方向进行时程分析。人工波无法区分双向，在采用其时程分析时可考虑两个方向作用不同的人工波。每组人工波应按照主要地震波分别作用那个在主轴 x 及 y 方向进行时程分析。地震安评与反应谱是否安评按项目重要性及项目建设地要求执行。场地安全评估报告一般应满足工程场地地震安全性评价GB177412005 要求：小震分析时，宜取按规范反应谱计算结果和安评报告计算结果的基底剪力较大值，不应部分采用规范参数，部分采用安评参数，计算结果同时必须满足规范最小剪力系数的要求。中震、大震一般以规范为主，也可采用大于规范值的安评参数，此时不考虑最小剪力系数。小震计算结果取多条波的平均值，超限程度较大应取包络值，以发现需要加强的楼层范围和加强程度。如果拟建工程基础埋置很深，如经专家论证也可采用基底的反应谱曲线及地震波数据。阻尼比阻尼比抗震设计：钢结构：高度不大于抗震设计：钢结构：高度不大于 50m，取，取 0.04；高度大于；高度大于 50m，且小于，且小于 200m 时，取时，取0.03；高度不小于；高度不小于 200m 时，宜取时，宜取 0.02混合结构：混合结构：0.04混凝土：混凝土：0.05罕遇地震弹塑性分析，阻尼比取罕遇地震弹塑性分析，阻尼比取 0.05抗风设计：抗风设计：0.020.04（根据房屋高度及结构形式，以及风荷载回归期取值）。一般，风荷载作用下，结构承载力验算时阻尼比取（根据房屋高度及结构形式，以及风荷载回归期取值）。一般，风荷载作用下，结构承载力验算时阻尼比取 0.020.03，变形验算取，变形验算取 0.0150.020，顶部加顶部加第 4 页 共 10 页速度验算取 0.010.015。速度验算取 0.010.015。高度超限计算分析要求高度超限计算分析要求验算楼层剪力的最小剪重比，控制结构整体刚度。足够振型数量，满足振型参与的有效质量大于总质量的 90%应验算高层建筑的稳定性（刚重比验算至多数人员到达的最高高度）,并决定是否考虑 p影响。基础设计时应验算整体结构的抗倾覆稳定性；验算桩基在水平力最不利组合情况下桩身是否会出现拉力或者过大压力应验算核心筒墙体在重力荷载代表值作用下的轴压比。应进行弹性时程分析法的补充计算，计算结果与反应谱结果进行对比，找出薄弱层。非荷载作用（温度、混凝土收缩徐变、基础沉降等）对结果受力影响进行分析高度超 B 级较多应调整框架部分承担水平力至规范上限（取 0.20V0、1.5VMAX的较大值）高度不超过 150m，可采用静力弹塑性方法，高度超过 200m，应采用弹塑性时程分析；高度 150200m，根据结构的变形特征选择。高度超 300m 或新体系结构需要两个单位两套软件独立计算校核。混合结果或对重力较为敏感的结构（转换，倾斜）等应进行施工过长模拟计算验算结果顶部风荷载作用下的舒适度（验算至上人最高层）必要时进行抗连续倒塌设计。根据建筑物的高度及复杂程度，应提高主要抗侧力构件的抗震性能指标（中震弹性、中震不屈服、或仅加强部位中震不屈服）采用抗震性能更好的型钢混凝土（钢骨混凝土、钢管混凝土、钢筋芯柱、钢板剪力墙）结构控制核心筒截面的剪应力水平、轴压比，小墙肢的轴压比和独立墙肢的稳定性验算加大核心筒约束边缘构件的范围，如将核心筒约束边缘构件的范围延伸至轴压力 0.2 以下范围。采取保证核心筒延性的措施控制核心筒底部的层间有害位移角，如抗震底层位移角不大于 1/2000验算中震或大震下外围柱子的抗倾覆能力及受拉承载力基础设计时考虑底层柱脚或剪力墙在水平荷载作用下是否出现受拉并采取合适构造措施设置地震观测仪器或风速观测仪必要时，整体结果模型实验及节点试验平面不规则计算分析要求：平面不规则计算分析要求：考虑楼板平面内弹性变形楼板缺失严重时，按单榀验算构件承载力，并宜尽量增加结构的刚度。楼板缺失应注意验算跨层柱的计算长度，长短柱并存时，外框的长柱可按短柱的剪力复核承载力；必要时，跨层短柱按大震安全复核承载力。仅局部少量楼板，宜并层计算大开洞，局部楼板宜按大震复核平面内承载力应验算狭长楼板周边构件的承载力，并按照偏拉构件设计如层间位移小于 1/2500，对位移比适当放松，放松限值可较规范放松 1/3.如构件承载力第 5 页 共 10 页满足中震弹性的要求，则底部的扭转位移比可适当放松至 1.8受力复杂部位的楼板应进行应力分析，楼板内应力分析一般可采用膜单元分析，并在板中部配置必要加强钢筋，当验算楼板受力复杂，楼板应采用壳元，与楼板平面外重力荷载产生的应力进行叠加受力复杂部位的楼板应进行应力分析，楼板内应力分析一般可采用膜单元分析，并在板中部配置必要加强钢筋，当验算楼板受力复杂，楼板应采用壳元，与楼板平面外重力荷载产生的应力进行叠加缺口部位加设拉梁（板），且这些梁（板）及周围的梁板的配筋进行加强对于平面中楼板间连接较弱的情况，连接部位楼板宜适当加厚，配筋加强，必要时设置钢板控制抗侧力墙体间楼板的长宽比大开口周边的梁柱配筋应进行加强，特别是由于开口形成的狭长板带传递水平力时，周边梁的拉通钢筋，腰筋等应予加强。连廊等与主体连接采用隔震支座或设缝断开主楼与裙房在地面以上可设置抗震缝分开。扭转位移超标时，超标部位附近的柱子及剪力墙的内力应乘以放大系数，配筋应进行加强扭转位移超标时，超标部位附近的柱子及剪力墙的内力应乘以放大系数，配筋应进行加强加强整体结构的抗扭刚度，加强外围构件的刚度，避免过大的转角窗和不必要的结构开洞。加强整体结构的抗扭刚度，加强外围构件的刚度，避免过大的转角窗和不必要的结构开洞。对于平面超长的结构，结构布置应考虑减少温度应力对结构的影响对于平面超长的结构，结构布置应考虑减少温度应力对结构的影响竖向不规则的计算分析要求竖向不规则的计算分析要求（加强层）通过计算分析布置加强层，布置 1 个加强层可设置在 0.6 倍房屋高度附近；布置 2 个加强层时，可分别设置在顶层和 0.5 倍房屋高度附近；布置多个加强层时，宜沿竖向从顶层向下均匀布置，加强层也可同时设置周边水平环带构件。水平伸臂构件、周边环带构件可采用斜腹杆桁架、实体梁、箱形梁、空腹桁架等形式。加强层的刚度不宜过大，避免内力突变，其布置数量除考虑受力要求外，也应考虑对施工工期的影响。带巨型柱的带加强层结构体系，周边水平环带构件对总体结构的刚度影响较小，可适当减小其周边水平环带构件的道数及刚度应进行重力荷载作用下符合实际情况的施工模拟分析，特别应考虑外伸桁架后期封闭对结构受力的影响。抗震设计时，需进行弹性时程分析补充计算，必要时进行弹塑性时程分析的计算校核在结构内力和位移计算中，加强层楼板宜考虑楼板平面内变形影响，加强层上下刚度比按弹性楼盖假定进行整体计算；伸臂杆件的地震内力，应采用弹性膜楼盖假定计算，并考虑楼板可能开裂对面内刚度的影响。在结构内力和位移计算中，加强层楼板宜考虑楼板平面内变形影响，加强层上下刚度比按弹性楼盖假定进行整体计算；伸臂杆件的地震内力，应采用弹性膜楼盖假定计算，并考虑楼板可能开裂对面内刚度的影响。伸臂桁架所在层及相邻层柱子、核心筒墙体、进行加强，加强层附近的核心筒墙肢应按底部加强部位要求设计，加强层及其相邻层的框架柱、核心筒剪力墙抗震等级应提高一级采用，一级应提高至特一级，但抗震等级已经为特一级时，允许不提高，加强层及其相邻层的框架柱，箍筋应全柱加密，轴压比限制应按其他楼层减小伸臂桁架所在层及相邻层柱子、核心筒墙体、进行加强，加强层附近的核心筒墙肢应按底部加强部位要求设计，加强层及其相邻层的框架柱、核心筒剪力墙抗震等级应提高一级采用，一级应提高至特一级，但抗震等级已经为特一级时，允许不提高，加强层及其相邻层的框架柱，箍筋应全柱加密，轴压比限制应按其他楼层减小 0.05 采用采用加强层及其相邻楼盖的刚度和配筋应加强加强层及其相邻楼盖的刚度和配筋应加强伸臂桁架应伸入并贯通墙体，与外周墙相交处设构造钢柱，并上下延伸不少于一层应采用合适的施工顺序及构造措施以减小结构竖向变形差异在伸臂桁架中产生的附加内力整体小震计算时可考虑楼板对上下弦刚度的增大作用，但中震或大震承载力验算时则不宜考虑在进行外伸臂桁架上下弦杆设计时的有利楼板刚度。第 6 页 共 10 页（多塔结构）各塔楼的层数、平面和刚度宜接近；塔楼对底盘宜对称布置、塔楼结构与底盘结构质心的距离不宜大于底盘相应边长的 20%应进行整体及单独模型进行计算，结构构件配筋可按照单个塔楼及多塔中不利的计算结果采用，当塔楼周边的裙房超过两跨时，分塔楼模型宜至少附带两跨的裙楼结构应进行整体及单独模型进行计算，结构构件配筋可按照单个塔楼及多塔中不利的计算结果采用，当塔楼周边的裙房超过两跨时，分塔楼模型宜至少附带两跨的裙楼结构整体分析时，大底盘的楼板在计算模型中应按弹性楼板处理，计算时整个计算体系的振型数不应小于整体分析时，大底盘的楼板在计算模型中应按弹性楼板处理，计算时整个计算体系的振型数不应小于 18 个，且不应小于塔楼数的个，且不应小于塔楼数的 9 倍倍大底盘多塔楼结构的周期比及位移比计算：对于上部无刚性连接的大底盘多塔楼结构，验算周期比时，宜将裙楼顶板上的各个单塔楼分别计算其固有振动特性，验算其周期比。对于大底盘部分，宜将底盘结构单独取出，嵌固位置保持在结构底部不变，上部塔楼的刚度忽略掉，只考虑其质量，质量附加在底盘顶板的相应位置，对这样一个模型进行固有振动特性分析，验算其周期比。对于大底盘部分，宜将底盘结构单独取出，嵌固位置保持在结构底部不变，上部塔楼的刚度忽略掉，只考虑其质量，质量附加在底盘顶板的相应位置，对这样一个模型进行固有振动特性分析，验算其周期比。其位移比均应采用整体模型计算并按照底盘、上部塔楼和连接部分，逐层加以验算。其位移比均应采用整体模型计算并按照底盘、上部塔楼和连接部分，逐层加以验算。底盘屋面板厚度不宜小于 180mm，并应加强配筋（增加 10%以上），并采用双层双向配筋。底盘屋面下一层结构楼板也应加强构造措施（配筋增加 10%以上，厚度按常规设计）多塔楼之间裙房连接体的屋面梁以及塔楼中与裙房连接体相连的外围柱、剪力墙，从地下室顶板起至裙房屋面上一层的高度范围内，柱的纵向钢筋的最小配筋率宜提高多塔楼之间裙房连接体的屋面梁以及塔楼中与裙房连接体相连的外围柱、剪力墙，从地下室顶板起至裙房屋面上一层的高度范围内，柱的纵向钢筋的最小配筋率宜提高 10%以上，柱箍筋宜在裙房楼屋面上、下层的范围内全高加密。以上，柱箍筋宜在裙房楼屋面上、下层的范围内全高加密。裙房中的剪力墙宜设置约束边缘构件裙房中的剪力墙宜设置约束边缘构件（连体结构）宜采用至少两个不同力学模型的三维空间分析软件进行整体内力位移计算连接部分楼板采用弹性楼板假定；还应特别分析连接体部分楼板和梁的应力和变形，在小震作用计算时应控制连接体部分的梁、板拉应力不超过混凝土轴心抗拉强度标准值。还应检查连接体以下各塔楼的局部变形及对结构抗震性能的影响。连接部分楼板采用弹性楼板假定；还应特别分析连接体部分楼板和梁的应力和变形，在小震作用计算时应控制连接体部分的梁、板拉应力不超过混凝土轴心抗拉强度标准值。还应检查连接体以下各塔楼的局部变形及对结构抗震性能的影响。抗震计算应考虑平扭耦联计算结构的扭转效应，振型数不小于 15 个，且要考虑偶然偏心的影响；连体结构由于连体结构刚度较大，相对于下部两个塔楼的刚度比可能较大，如下部楼层经验算为薄弱层，地震剪力应乘以连体结构由于连体结构刚度较大，相对于下部两个塔楼的刚度比可能较大，如下部楼层经验算为薄弱层，地震剪力应乘以 1.15 的增大系数的增大系数应采用弹性时程分析法进行补充计算连体结构两塔楼间距一般较近，应考虑建筑物风荷载相互间影响的相互干扰增大系数，如有条件，宜通过风洞实验确定体型系数以及干扰作用等。连体结构两塔楼间距一般较近，应考虑建筑物风荷载相互间影响的相互干扰增大系数，如有条件，宜通过风洞实验确定体型系数以及干扰作用等。对 8 度设防地区的连体结构，应考虑竖向地震作用；连体和连廊本身，应注意竖向地震的放大效应，跨度较大应参照竖向时程分析法确定跨中的竖向地震作用。连体结构的振动明显，应进行风振舒适度以及大跨度连体结构楼板舒适度验算连体结构应进行施工模拟分析，考察荷载施加顺序对结构内力和变形的影响7 度、8 度抗震设计，层数和刚度相差悬殊的建筑不宜采用强连接的连体结构连体结构应优先采用钢结构，尽量减轻结构自重；当连接体包含多个楼层时，最下面一层宜采用桁架结构。连体结构应优先采用钢结构，尽量减轻结构自重；当连接体包含多个楼层时，最下面一层宜采用桁架结构。连体结构的连接体宜按中震弹性进行设计连体结构的连接体宜按中震弹性进行设计对钢筋混凝土结构，连接体以及与连接体相邻的结构构件抗震等级应提高一级采用，一级提高至特一级（特一级则不再提高）连接体两端与主体结构刚接时，连接体结构延伸至主体结构内筒并与内筒可靠连接或在第 7 页 共 10 页主体结构沿连接体方向设型钢混凝土梁与主体结构可靠锚固；连接体的楼板宜采用钢筋混凝土平板并与主体结构可靠连接且受力较大的楼板宜在平面内设置支撑，以保障传力可靠连接体两端与主体结构的连接也可采用隔震支座，必要时也可设置阻尼器，应保证连接体与主体结构的间隔，并满足大震下位移的要求，并应注意支座应能抵抗连续体在大震下可能出现的拉力。连体和连廊注意竖向地震的放大效应，确保使用刚性连接时，应注意复核两个水平（高烈度含竖向共三个）方向的中震作用下被连接结构远端的扭转效应，提高承载力和变形能力。支座部位构件的承载力复核，水平向应延伸一跨，竖向宜向下延伸不少于 2 层。滑动连接时，除了按三向大震留有足够的滑移量外，支座也需适当加强。（转换层结构）控制上下层刚度比，并采用合适的刚度比计算方法（剪切刚度比）。控制转换层上下主体结构抗侧刚度不小于 70%，当转换层设置在 3 层及 3 层以上时，其楼层侧向刚度不小于相邻上部楼层的 60%最新高规对刚度比的计算方式有很大改变最新高规对刚度比的计算方式有很大改变上海工程应采用剪切刚度比上海工程应采用剪切刚度比不宜出现层刚度和层抗剪承载力均不满足规范的楼层转换构件必须在模型中定义转换构件必须在模型中定义整体使用两个以上不同力学模型的软件计算，应采用弹性时程分析计算，必要时采用弹塑性时程分析校核。可采用有限元方法对转换结构进行局部分析校核，转换结构以上至少取两层结构进入局部模型，并注意模型边界条件符合实际工作状态。高位转换时应对整体结构进行重力荷载作用下施工模拟计算，并应按照转换构件受荷面积验算其承载力8 度抗震设防时，转换机构应考虑其上竖向荷载代表值的 10%作为附加竖向地震力，此附加竖向地震力应考虑上下两个方向抗震设计时，转换层的地震剪力应乘以 1.15 的增大系数转换构件内力放大系数，特一、一、二、三级转换构件的水平地震作用应分别乘以增大系数 1.90、1.60、1.35、1.25；8 度抗震设计时，转换构件应考虑竖向地震的影响转换构件及框支柱在地震作用下内力应进行调整。当转换结构采用斜腹杆桁架时，上下弦杆轴向刚度、弯曲刚度不宜计入相连楼板作用，按偏心受压或偏心受拉构件设计当转换结构采用斜腹杆桁架时，上下弦杆轴向刚度、弯曲刚度不宜计入相连楼板作用，按偏心受压或偏心受拉构件设计核心筒转换时，应对转换部位进行详细有限元分析，必要时分析模型应包括楼板及楼面梁、剪力墙。采用斜柱时，应注意楼面结构可能产生拉力或压力，并采取必要的措施采用斜柱时，应注意楼面结构可能产生拉力或压力，并采取必要的措施框架采用主次结构时，带状桁架设计时，应考虑次结构破坏或某一带状桁架破坏结构继续承载的可能底部带转换层的结构布置应符合以下要求：落地剪力墙和筒体的洞口布置宜布置在墙体中部；框支剪力墙转换梁上一层墙体内不宜设置门洞，不在柱上方设置门洞；落地剪力墙间距以及落地剪力墙与相邻框支柱的距离宜符合规范要求转换层楼板厚度不宜小于转换层楼板厚度不宜小于 180mm，应双向双层配筋，落地剪力墙和筒体周围楼板不宜开洞，相邻转换层上部，应双向双层配筋，落地剪力墙和筒体周围楼板不宜开洞，相邻转换层上部 12 层楼板厚度不宜小于层楼板厚度不宜小于 120mm，且需在楼板边缘、孔道边缘结合边梁予以加强，且需在楼板边缘、孔道边缘结合边梁予以加强框支层的位置，框支层的位置，7 度不应大于度不应大于 7 层，层，8 度不应大于度不应大于 5 层，即比高规增加不多于层，即比高规增加不多于 2 层。层。框框第 8 页 共 10 页支柱的地震剪力至少按小震支柱的地震剪力至少按小震 30%总剪力控制，并进行中震承载力验算，框支梁应保证大震安全。为使框支层的框架剪力按总剪力总剪力控制，并进行中震承载力验算，框支梁应保证大震安全。为使框支层的框架剪力按总剪力 30%调整后仍满足二道防线的要求，框架按计算分配的剪力，不宜大于楼层剪力的调整后仍满足二道防线的要求，框架按计算分配的剪力，不宜大于楼层剪力的 20%，尽可能减少次梁装换和“秃头”框支柱，或严格控制所占的比例，并采取针对性的加强措施。（错层结构）当错层高度不大于框架梁截面高度，可忽略错层影响，楼层标高取两部分楼面标高平均值。当错层高度大于框架梁高，作为独立楼层参加整体计算当错层高度不大于框架梁截面高度，可忽略错层影响，楼层标高取两部分楼面标高平均值。当错层高度大于框架梁高，作为独立楼层参加整体计算框架错层，可利用修改梁节点标高方式输入框架错层，可利用修改梁节点标高方式输入多塔错层，可在多塔修改模型中修改各塔层高多塔错层，可在多塔修改模型中修改各塔层高错层层刚度比仅供参考错层层刚度比仅供参考在设防烈度地震作用下，错层处框架柱的截面承载力宜符合性能水准 2 的要求。至少采用每个局部分块刚性的楼盖假定进行整体计算，对于楼层位移和层间位移的扭转位移比，需要每个局部楼盖四个角点的对应数据据手算复核；错层部位的内力，应注意沿楼盖错层方向和垂直于错层方向的差异，按不利情况设计，并进行中震性能设计。至少采用每个局部分块刚性的楼盖假定进行整体计算，对于楼层位移和层间位移的扭转位移比，需要每个局部楼盖四个角点的对应数据据手算复核；错层部位的内力，应注意沿楼盖错层方向和垂直于错层方向的差异，按不利情况设计，并进行中震性能设计。抗震设计时，错层处框架柱的截面高度不应小于 600mm；混凝土强度等级不应低于 c30；箍筋应全柱加密；抗震等级应提高一级采用，一级应提高至特一级，但抗震等级已经提高为特一及时，允许不再提高。有错层楼板的墙体不宜为单肢墙体，也不应设计为短肢墙体，错层墙厚不应小于有错层楼板的墙体不宜为单肢墙体，也不应设计为短肢墙体，错层墙厚不应小于250mm，并应设置与之垂直的墙肢或扶壁柱；，并应设置与之垂直的墙肢或扶壁柱；抗震等级应提高一级采用，混凝土强度等级不应低于 c30，水平和竖向分布钢筋的配筋率，非抗震设计时不应小于 0.3%，抗震设计时不应小于 0.5%。错层部位的内力，应注意沿楼盖错层方向和垂直于错层方向的差异，按不利情况设计，并进行中震的性能设计。（顶部小塔楼）采用底部剪力法时，突出屋面的小塔楼及钢塔等的地震作用效应，宜乘以大于 1.5 的放大系数，此增大部分不应往下传递采用振型分解反应谱法时，突出屋面部分可作为一个或多个质点采用振型分解反应谱法，应判别振型是否已包含小塔楼的高振型采用模态积分法进行计算时，应取足够多的振型，并验算小塔楼底部剪力是否不再随振型数量增加而变化如有可能，采用整体模型，按时程直接积分法进行小塔楼地震内力计算出屋面的结构和装饰构件均参与整体结构分析，材料不同时须注意阻尼比的不同的影响，特别是装饰构件与主体构件连接处，需采用时程分析法补充计算，明确鞭鞘效应，按大震支座安全复核。出屋面的结构和装饰构件均参与整体结构分析，材料不同时须注意阻尼比的不同的影响，特别是装饰构件与主体构件连接处，需采用时程分析法补充计算，明确鞭鞘效应，按大震支座安全复核。重点加强小塔楼与屋面结构的连接节点，支座反力宜取放大后的反力值重点加强小塔楼与屋面结构的连接节点，支座反力宜取放大后的反力值如通讯塔结构顶点位移有严格限值时，可采用质量阻尼器等措施减小顶部位移注意加强装饰构件平面外与出屋面电梯井筒的连接构造，形成有效的空间工作状态（巨型结构体系）巨型结构体系可采用巨型框架结构、巨型桁架结构、巨型悬挂结构、多重组合巨型结构体系。第 9 页 共 10 页主次结构之分应明确，主结构和次结构可采用不同的材料和体系，主结构可采用高强材料，次结构可采用普通材料主结构中的巨型构件在承担竖向荷载的同时应形成有效的抗侧力体系。应加强巨型结构的抗扭刚度，尽可能将抗侧力体系布置在结构的外周。主结构中的巨型构件在承担竖向荷载的同时应形成有效的抗侧力体系。应加强巨型结构的抗扭刚度，尽可能将抗侧力体系布置在结构的外周。竖向荷载应可能传递给边柱，由边柱承担应可能多的竖向荷载以平衡侧向荷载在边柱上引起的抗拔力竖向荷载应可能传递给边柱，由边柱承担应可能多的竖向荷载以平衡侧向荷载在边柱上引起的抗拔力巨型结构体系中的次结构可设计成地震中的第一道防线，在设防烈度地震作用下可进入塑性，主结构中的竖向构件不进入塑性或部分进入塑性。巨型结构体系中的次结构可设计成地震中的第一道防线，在设防烈度地震作用下可进入塑性，主结构中的竖向构件不进入塑性或部分进入塑性。结构平面布置在材料相同的情况下，应尽量满足两个主轴方向等效惯性矩最大的原则。巨型框架结构体系中的巨型柱宜放置在结构的角部，巨型梁的位置宜为：布置一道巨型梁时，最佳位置在巨型框架结构体系中的巨型柱宜放置在结构的角部，巨型梁的位置宜为：布置一道巨型梁时，最佳位置在 0.6 倍的结构总高度附近：布置两道巨型梁时，最佳位置在顶层和一半高度位置；布置倍的结构总高度附近：布置两道巨型梁时，最佳位置在顶层和一半高度位置；布置 3 道或以上，宜均匀沿竖向布置道或以上，宜均匀沿竖向布置巨型结构体系中的巨型柱可采用筒体、空间桁架或巨大的实腹钢骨混凝土柱，巨型梁可采用空间桁架。巨型结构应进行施工过程的模拟分析计算。巨型结构构件承载力验算时，不宜考虑次结构有利作用应采取施工措施，减少施工阶段载在竖向荷载作用下由于巨型结构的变形在次结构中产生的内力。进行巨型柱承载力计算时，其计算长度宜取巨型梁作为侧向支撑点，同时应保证巨型梁对巨型柱有可靠的约束作用。次结构按受拉构件设计时，应进行施工阶段作为受压构件工况的验算当建筑的高度较高可将多种巨型结构体系融合应用，形成多重组合巨型结构体系。结构性能化抗震设计结构性能化抗震设计（此部分仅摘录概述，详见原文）依据：建筑工程抗震性态设计通则 CECS160:2004建筑抗震设计规范（送审稿）高层建筑混凝土结构技术规程（征求意见稿）FEMA273、356ATC40美国规范概述性能目标包含两部分：破坏形态和地震危险水准组合两部分因素对应表格进行性能水准判断中国规范地震动水准：一般取规范多遇地震、设防烈度地震和罕遇地震作用。若处于发震断裂两侧 10km 内，应计入近场影响，若地震动参数未计入近场影响，5km 内宜乘以系数 1.5，5km以外宜乘以增大系数 1.25。设计使用年限不同于 50 年的结构，宜考虑实际需要调整。抗震性能目标及预计性能目标 查表第一性能水准的结构，满足弹性设计要求。小震作用下，其承载力和变形应符合规程规定。中震、大震作用下，全部结构构件抗震承载力要求满足：rG*sGE+re*SEKR/rRE 第二性能水准的结构，在中震或大震作用下，竖向构件及关键构件的抗震承载力宜符合第 10 页 共 10 页弹性设计要求；耗能构件的受剪承载力宜符合弹性设计要求，其正截面承载力要求宜符合：sGE+SEKRk第三性能水准的结构应进行弹塑性分析，在中震或大震作用下，竖向构件及关键部位构件的正截面承载力宜满足式 sGE+SEKRk；其受剪承载力宜满足式 rG*sGE+re*SEKR/rRE的要求；部分耗能构件进入屈服阶段，但抗剪承载力宜满足式 sGE+SEKRk的要求第四性能水准的结构应进行弹塑性计算分析，在中震或大震作用下，关键构件的抗震承载力宜满足式 sGE+SEKRk的要求；部分竖向构件以及大部分耗能构件进入屈服阶段，但钢筋混凝土构件的受剪截面应满足式 VGE+VEK0.15fCKbh0。钢混凝土组合剪力墙的受剪截面应满足式（VGE+VEK）（0.25fak*Aa+0.5fpk*Ap）0.15fCKbh0第五性能水准的结构应进行弹塑性计算分析，在大震作用下，关键构件的抗震承载力宜满足 sGE+SEKRk，较多的竖向构件进入屈服阶段，但不允许同一楼层竖向构件全部屈服；竖向构件的受剪截面应满足 VGE+VEK0.15fCKbh0 或（VGE+VEK）（0.25fak*Aa+0.5fpk*Ap）0.15fCKbh0 要求；允许部分耗能构件发生比较严重的破坏。老庄结构院（老庄结构院（）邓工按语：）邓工按语：上述资料来源于网络，首发者已经忘记是哪位大侠。发帖者云此文章为国内顶级设计院华东建筑设计院副总工周建龙先生关于超限高层建筑抗震设计的内部培训讲稿。我下载后仔细拜读，并以红色字或粗体字对其关键点予以注明。结合个人超限工程设计的经验，感觉此文章确实不同一般，文中观点确实精准到位，可谓字字珠玑，确实出自大师之手，十分值得我等结构后辈努力研习。上述资料来源于网络，首发者已经忘记是哪位大侠。发帖者云此文章为国内顶级设计院华东建筑设计院副总工周建龙先生关于超限高层建筑抗震设计的内部培训讲稿。我下载后仔细拜读，并以红色字或粗体字对其关键点予以注明。结合个人超限工程设计的经验，感觉此文章确实不同一般，文中观点确实精准到位，可谓字字珠玑，确实出自大师之手，十分值得我等结构后辈努力研习。由于本文来源于网络，此文章是否确实出自周建龙总工之手我已无从考证，但我个人确信此等文章一定是出自结构设计界东邪西毒南帝北丐式人物之手。俯察全国，东邪之称号除华东建筑设计研究院三大领军人物江欢成院士、汪大绥大师、周建龙总工恐无人敢当。因此我个人确信此文章为周建龙讲稿。由于本文来源于网络，此文章是否确实出自周建龙总工之手我已无从考证，但我个人确信此等文章一定是出自结构设计界东邪西毒南帝北丐式人物之手。俯察全国，东邪之称号除华东建筑设计研究院三大领军人物江欢成院士、汪大绥大师、周建龙总工恐无人敢当。因此我个人确信此文章为周建龙讲稿。周建龙，高层建筑混凝结构技术规程周建龙，高层建筑混凝结构技术规程JGJ32002 JGJ32010 起草人之一。当我试图通过百度更多地了解周总的个人传奇，却没有搜索到他的个人资料，只在起草人之一。当我试图通过百度更多地了解周总的个人传奇，却没有搜索到他的个人资料，只在 ABBS 上搜索到一篇文章“上搜索到一篇文章“结构金奖得主周建龙：甘于无闻，强于有力结构金奖得主周建龙：甘于无闻，强于有力”http:/ 25 年左右的工程设计经验，可谓工程经验丰富。更令人称奇的是十年前周总已经是高层建筑混凝结构技术规程的起草人，真可谓是结构奇才。而如此竟然在百度搜索不到其个人简介，这大概就是年左右的工程设计经验，可谓工程经验丰富。更令人称奇的是十年前周总已经是高层建筑混凝结构技术规程的起草人，真可谓是结构奇才。而如此竟然在百度搜索不到其个人简介，这大概就是ABBS 文章标题所说“文章标题所说“甘于无闻，强于有力甘于无闻，强于有力”吧。”吧。
