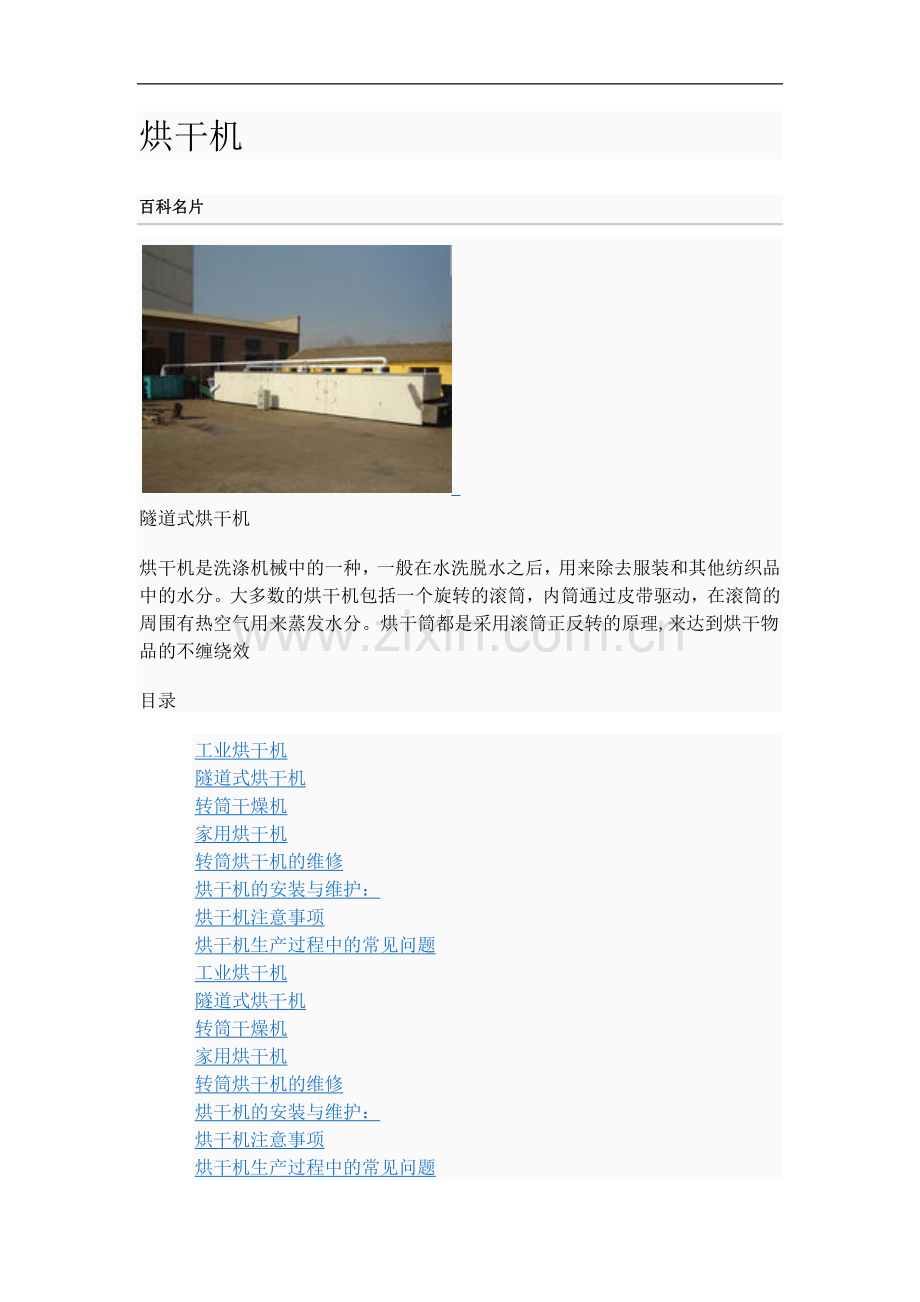

资源描述
烘干机
百科名片
隧道式烘干机
烘干机是洗涤机械中的一种，一般在水洗脱水之后，用来除去服装和其他纺织品中的水分。大多数的烘干机包括一个旋转的滚筒，内筒通过皮带驱动，在滚筒的周围有热空气用来蒸发水分。烘干筒都是采用滚筒正反转的原理,来达到烘干物品的不缠绕效
目录
工业烘干机
1. 工作原理
2. 现代烘干机的特点
隧道式烘干机
转筒干燥机
1. 转筒烘干机技术参数
2. 回转烘干机
3. 纸板烘干机
4. H系列回转烘干机主要技术参数和特点
5. 锯末烘干机
家用烘干机
转筒烘干机的维修
烘干机的安装与维护：
1. 一.机器的维护：
2. 二.安装试车:
烘干机注意事项
烘干机生产过程中的常见问题
工业烘干机
1. 工作原理
2. 现代烘干机的特点
隧道式烘干机
转筒干燥机
1. 转筒烘干机技术参数
2. 回转烘干机
3. 纸板烘干机
4. H系列回转烘干机主要技术参数和特点
5. 锯末烘干机
家用烘干机
转筒烘干机的维修
烘干机的安装与维护：
1. 一.机器的维护：
2. 二.安装试车:
烘干机注意事项
烘干机生产过程中的常见问题
展开
编辑本段

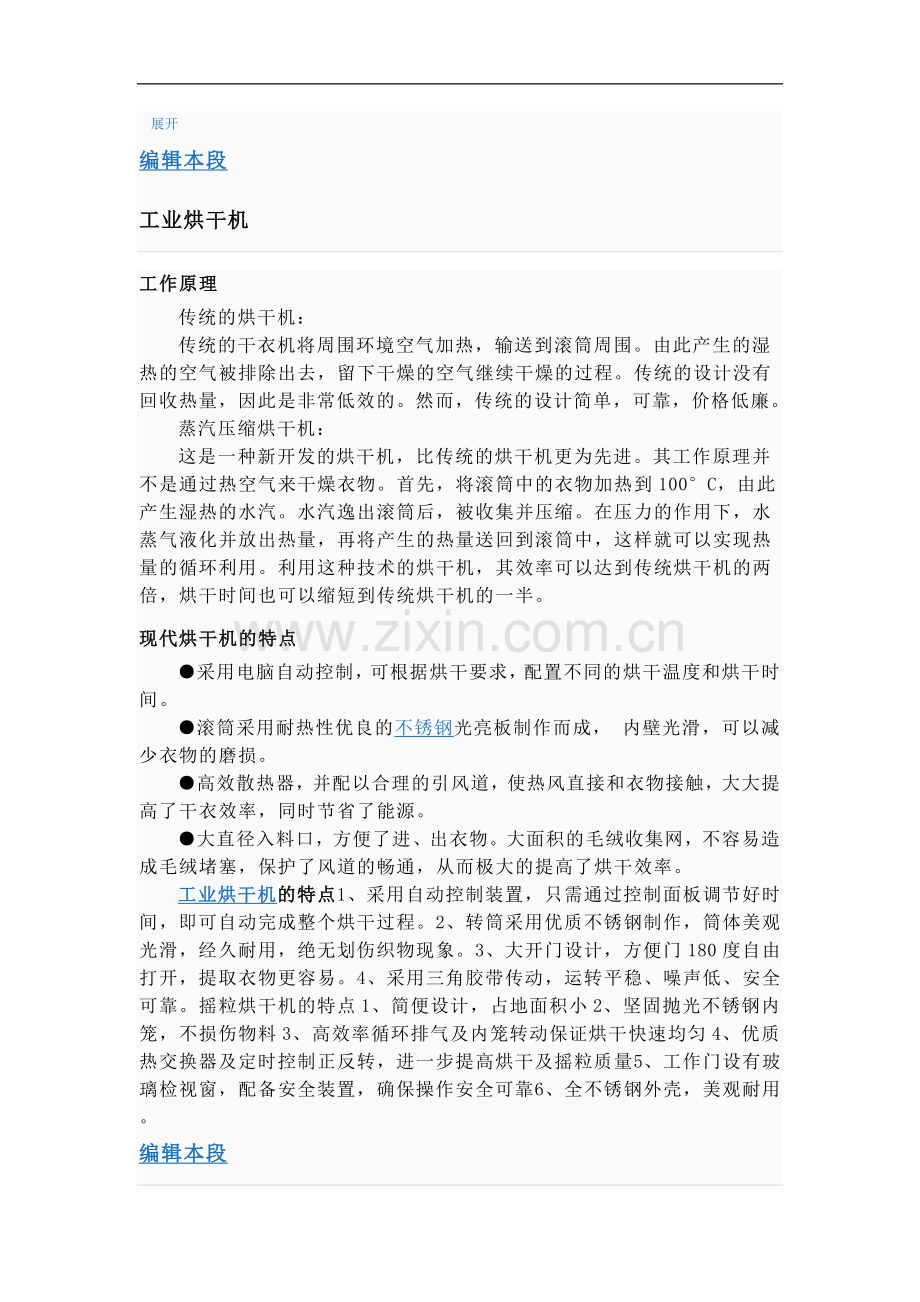

工业烘干机
工作原理
传统的烘干机：
传统的干衣机将周围环境空气加热，输送到滚筒周围。由此产生的湿热的空气被排除出去，留下干燥的空气继续干燥的过程。传统的设计没有回收热量，因此是非常低效的。然而，传统的设计简单，可靠，价格低廉。
蒸汽压缩烘干机：
这是一种新开发的烘干机，比传统的烘干机更为先进。其工作原理并不是通过热空气来干燥衣物。首先，将滚筒中的衣物加热到100°C，由此产生湿热的水汽。水汽逸出滚筒后，被收集并压缩。在压力的作用下，水蒸气液化并放出热量，再将产生的热量送回到滚筒中，这样就可以实现热量的循环利用。利用这种技术的烘干机，其效率可以达到传统烘干机的两倍，烘干时间也可以缩短到传统烘干机的一半。
现代烘干机的特点
●采用电脑自动控制，可根据烘干要求，配置不同的烘干温度和烘干时间。
●滚筒采用耐热性优良的不锈钢光亮板制作而成， 内壁光滑，可以减少衣物的磨损。
●高效散热器，并配以合理的引风道，使热风直接和衣物接触，大大提高了干衣效率，同时节省了能源。
●大直径入料口，方便了进、出衣物。大面积的毛绒收集网，不容易造成毛绒堵塞，保护了风道的畅通，从而极大的提高了烘干效率。
工业烘干机的特点 1、采用自动控制装置，只需通过控制面板调节好时间，即可自动完成整个烘干过程。 2、转筒采用优质不锈钢制作，筒体美观光滑，经久耐用，绝无划伤织物现象。 3、大开门设计，方便门180度自由打开，提取衣物更容易。 4、采用三角胶带传动，运转平稳、噪声低、安全可靠。摇粒烘干机的特点 1、简便设计，占地面积小 2、坚固抛光不锈钢内笼，不损伤物料 3、高效率循环排气及内笼转动保证烘干快速均匀 4、优质热交换器及定时控制正反转，进一步提高烘干及摇粒质量 5、工作门设有玻璃检视窗，配备安全装置，确保操作安全可靠 6、全不锈钢外壳，美观耐用 。
编辑本段
隧道式烘干机
烘干机 主要用于选矿、建材、冶金、化工、印刷等部门烘干一定湿度或粒度的物料。 回转烘干机对物料的适应性强，可以烘干各种物料，且设备操作简单可靠，故得到普遍采用。
间接传热烘干机，它广泛用于建材，冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。该机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。具有结构合理，制作精良，产量高，能耗低，运转方便等优点。
编辑本段
转筒干燥机
转筒干燥机
转筒烘干机，也叫转筒干燥机。它广泛用于建材，冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料。该机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。具有结构合理，制作精良，产量高，能耗低，运转方便等优点。
转筒干燥机也可应用用于复混肥生产，烘干一定湿度和粒度肥料，同时也可用于其他物料烘干，该机扬料板分布及角度设计合理，性能可靠，因而热能利用率高，干燥均匀，清理物料次数少，适用维修方便等特点。
转筒烘干机技术参数
转筒烘干机型号及主要技术参数：
型号
转筒直径(mm)
转筒长度(m)
倾斜度
(o)
转速
(r/min)
重量
(t)
功率
(kw)
容积
(m3)
Ф0.6×8
Ф600
8
3-5
8
5.1
4
2.26
Ф0.8×10
Ф800
10
3-5
7.2
6.9
4
5.02
Ф1.0×10
Ф1000
10
3-5
6.73
7.5
5.5
7.85
Ф1.2×12
Ф1200
12
3-5
5.8
13.1
11
13.31
Ф1.5×12
Ф1500
12
3-5
4.8
22.3
15
21.2
Ф1.8×14
Ф1800
14
3-5
3.2
45.8
30
48.22
Ф2.2×1.8
Ф2200
18
3-5
3
50.3
37
70.43
Ф2.4×20
Ф2400
20
3-5
2.83
78.4
45
90.43
Ф2.8×24
Ф2800
24
3-5
2.59
97
75
147.8
Ф3.0×20
Ф3000
20
3-5
2.6
102
55
141.3
Ф3.0×25
Ф3000
25
3-5
2.6
110
75
176.7
回转烘干机
回转烘干机对物料的适应性强，可以烘干各种物料，它是水泥厂用于烘干石灰石、粘土、煤粉及混合材料的设备、也用于冶金、矿山、电力、化工、食品等部门。回转烘干机是水泥厂最常用的烘干设备。且设备操作简单可靠，防尘密封好，维修方便，故得到普遍采用。
纸板烘干机
在纸板生产过程中，完成上胶工艺以后，及时进行烘干，保证纸板生产质量，避免纸板翘曲、脱胶等质量缺陷。
烘干机的安装注意事项
在安装烘干机的时候一定要检查好所要安装的地方、所要安装的备用设备，这样才能在安装中不会出现别的问题，在以后的使用中也不会因为初步安装的失误造成以后维修不便等等问题。 安装主要检查基础混凝土浇注质量与尺寸位置偏差：外观上要求基础表面干净，无油污、灰尘、杂物，无钢筋裸露、无裂纹缺角、预期留孔内无残留壳子板，以及其它浇注缺陷。对于基础尺寸与位置偏差应符合下列要求：外形尺寸与基础坐标位置，纵横轴线误差小于20mm.不同平面标高误差小于20mm、只允许负不允许正；斜度误差全长小于20mm,出料端允许不允许正；上平面不平面度小于5mm/m,全长小于10mm.设备验收对照设备的装箱单，对零件、部件、标准件、随机文件等进行清点，检查有无错发缺件、变形损坏等情况，并作记录，以便在安装前采购或制备。清除包装时涂饰的保护涂层以及粉尘、油污、锈蚀等情况，检查修整在运输装卸过程中所造成的损坏变形。对零部件、关键配合件，进行预检测和预装配，以避免安装工作中的返工，保证安装进度及安装质量
H系列回转烘干机主要技术参数和特点
产品规格（m）
生产能力（T/H）
主电机
主减速机
重量（T）
Φ1.2×10
2.5
7.5
Y160M-R3
ZL50-16-I
-----
13.5
Φ1.5×12
3.3-4.9
10
Y160L-6-B3
JZQ500-Ⅲ-2F
-----
18.9
Φ1.5×15
4-6
18.5
Y200L1-6
JZQ500-Ⅲ-2F
-----
21
Φ1.8×12
4-6
18.5
Y160L-6
ZQ50-16Ⅱ-2
16.46
22.83
Φ2.2×12
7-12
18.5
Y200L7-6
JZQ650-Ⅲ
31.5
37.6
Φ2.2×14
7-12
22
Y200L7-6
JZQ650-Ⅲ
31.5
40
Φ2.2×16
12
30
Y225M-6
JZQ750-Ⅲ
31.5
45
Φ2.4×14
12
30
Y250M-6
JZQ750-Ⅲ
31.5
51
Φ2.4×18
10-13
37
Y250M-6
ZL85-13-I
27.16
54
Φ2.4×20
10-14
37
Y250N-6
ZL85-13-I
27.16
54.14
Φ3×20
25
55
Y250M-4
ZL100-16-I
41.52
78
Φ3×25
32-36
75
YR280M-4
ZL100-16-I
41.52
104.9
回转烘干机对物料的适应性强，可以烘干各种物料，它是水泥厂用于烘干石灰石、粘土、煤粉及混合材料的设备、也用于冶金、矿山、电力、化工、食品等部门。回转烘干机是水泥厂最常用的烘干设备。且设备操作简单可靠，防尘密封好，维修方便，故得到普遍采用。
锯末烘干机
锯末烘干机指把粉粒体状湿锯末，采用螺旋输送机将物料连续加入干燥管内。在高速热气流的输送和分散中，使湿物料的中的水分蒸发，得到粉状或粒状干燥产品的过程。主要由空气加热器、加料器、气流干燥管、旋风分离器、风机等组成。
一、 气流干燥器的特点
1、 干燥强度大，由于物料在气流中高度分散，颗粒的全部表面积极为干燥的有效面积。
2、 干燥时间短
3、 气流干燥器结构简单，占地面积小，易于建造和维修。
4、 处理量大，热效率高。当干燥非结合水时，热效率可达60%。
二、适用范围
气流式干燥器广泛适用于秸秆压块燃料、木炭机械、木屑颗粒燃料、锯末压块、农牧业工程等行业。
塑料烘干机产品特点介绍：
1.原料接触面为全不锈钢设计；
2.精密压铸铝质外壳，表面光滑，保温性能好；
3.静音风机，可选配入风滤清器，确保原料清洁度；
4.桶体、机座均设有视料窗，可直接观察内部原料情况；
5.电热筒弯形设计，避免因原料粉屑堆积底而引起燃烧；
6.采用比例式偏差指示温控器，可精确控制温度。
编辑本段
家用烘干机
家用衣物烘干机应用于衣物在双桶洗衣机甩完后，放入家用衣物烘干机箱内，家用衣物烘干机通电后产生热风来吹干衣物。解决了住楼房的家庭晾晒衣物受到场所小、时间长限制等问题。
家用衣物烘干机，其特征在于该机由箱体，装在箱体内下部的换气电风扇，装在换气电风扇上方的电炉丝（电热器件），以及箱体上部的出气孔组成。
家用烘干机注意：
1、干燥容量一般不超过5公斤。 2、使用时家用衣物烘干机会产生湿气需保持环境通风。 3、干燥程度根据气温、湿度、衣物类型而不同，冬季室温低的时候，干燥时间需要长些。 不可干燥的衣物需要晾晒。
编辑本段
转筒烘干机的维修
转筒烘干机的维修：
转筒干燥机是对物料进行干燥的常用烘干设备。运转可靠、操作弹性大、适应性强、处理能力高，在化工 、冶金建材、轻工等部门被广泛使用。转筒干燥机主要由筒体、支承装置、使动装置及端头密封装置等部 分组成。筒体是转筒干燥机的基体，在它内部既进行传热、传质过程，又起移动输送物料作用。筒体的支 承装置是由滚圈、托轮、挡轮三部分组成。整个筒体重量通过滚圈传递给托轮，而滚圈在托轮上滚动，挡 轮起阻挡筒体轴向窜动的作用。转筒干燥机的传动装置包括；电机、减速机、齿轮、齿圈等部分，进出料装置及密封装置。
检修过程中的轴向窜动调整 根据转筒干燥机的工作原理和结构特点及生产中维护转筒干燥机的经验，要 保证转筒干燥机机械设备长期安全运转，关键在于调整托轮。 维护转筒干燥机轴线的直线性；使筒体能 沿轴向正常地往复移动，从而使挡轮保持静止不转或作短时间受力甚微的运动，使各挡轮、托轮较均匀地 承担筒体载荷。
调整方法：
观察轮带与托轮的相对位置是否还处于在中间位置；挡轮受力及转动。
托轮调整要根据筒体回转方向，调整托轮的中心线，采取朝某一个方向同时歪斜托轮，与筒体中心线形成 微小的偏角(一般不大于0.5°，以免托轮磨成异形)产生螺旋向上的推力，使其与筒体上下窜动力基本平 衡，让筒体在相对稳定的位置上运转，也就是轮带处于上、下挡轮之间自由往复窜动。
调整步骤如下：
当筒体向下移动时，将调节螺栓2拧紧一圈，螺全1松退一圈(注意一定要拧紧圈数与松退 圈数相等)，筒体将停止下移；如果反过来向上移动时，则在托轮上加液体润滑油，此时筒体将停止上移 ，如果仍然上移，则拧紧螺栓1，松退螺栓2，简体停止上移；如果反过来又下移，则应将托轮上的润滑袖 揩掉，必要时，重复前述方法，直到不窜动为止。调节过程中，防止托轮向不同方向歪斜。
在调整过程中，为使转筒烘干机筒体上移，最好在托轮表面浇一些润滑油，借此增加表面摩擦力；反之欲 使筒体下滑，可浇一些粘稠的润滑脂，减少表面摩擦力。调整托轮要同时调整4个托轮，并且保证轮带与 托轮不小于50%的接触面。
使用效果：
转筒烘干机经过托轮调整，大大降低了挡轮受力，从而提高了托、挡轮轴承寿命，降低了生产成本，提高 了生产效率。同时，托轮、轮带(滚圈)的异形摩损减轻了，设备的使用寿命得到提高。如我厂销售出去的 转筒干燥机连续运行4年，没有进行大修，效果很好。但磨损是不可避免的，需要经常维护，保持润滑， 同时经常观察托轮、挡轮的位置及轴承发热情况，及时调整与维修，才能保证生产的正常进行。
编辑本段
烘干机的安装与维护：
机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职
人员进行值班检查．
一.机器的维护：
１、轴承
破碎机的轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器
的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（１
）转动轴承（２）轧辊轴承（３）所有齿轮（４）活动轴承、滑动平面．
２、新安装的轮箍容易发生松动必须经常进行检查．
３、注意机器各部位的工作是否正常．
４、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件．
５、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架
上移动，以致发生严重事故．
６、轴承油温升高，应立即停车检查原因加以消除．
７、转动齿轮在运转时若有冲击声应立即停车检查，并消除
二.安装试车:
1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。
2、安装时应注意主机体与水平的垂直。
3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。
4、按设备的动力配置电源线和控制开关。
5、检查完毕，进行空负荷试车，试车正常即可进行生产。
编辑本段
烘干机注意事项
1.物料的干燥特性--在拟选干燥条件下的干燥曲线、临界含水率、平衡含水率。
2.物料的理化特性--形态、含水量、含水性质、结晶水、粒度、容重、粘性、热敏性、软化点、相变点、触变性、毒性、腐蚀性、异味、可燃性、易爆性、静电性、透气性、团聚性、晶体或颗粒的易粉碎性...
3.物料商品价值及干燥效果对其的影响。如产品水分、污染、温度、磨损、粉化、粉碎、复水性...等对商品价值的影响。
4.干燥产量要求及远景规划。
5.物料干燥过程的上下序工艺。(涉及给、排料的状态方法)
6.烘干机对物料回收率的要求。
7.可利用的热源(煤、燃油、电、煤气、液化气、天然气)
8.物料过去的干燥方法或类似产品的干燥方法。
9.环保要求--对粉尘排放、噪音、振动、异味、挥发物...等的限制条件。
10.安装场地大小，有无特殊要求。
11.用户的操作人员水平及维修能力。
12.可能投入的采购资金量，当地人工、土地、能源价格。
13.根据当地年均气温、湿度选择合适的烘干机。
编辑本段
烘干机生产过程中的常见问题
在烘干机的生产和销售的过程中，我们的技术人员经常会为客户解答一些常见的问题，如原料一次性烘不干和烘干机内原料着火的问题。
原料一次性烘不干
原因：烘干机太小；风网风压、流量计算有误；烘干机使用不当。
解决方法：
增加烘干机温度，但此法容易引起烘干器内着火，最好方法是更换或重新修改烘干设备；要求烘干机厂家重新计算风压、流量后再根据实际情况提供设计变更方案；与烘干机厂商协商索取设备说明书学习正确的使用方法。
烘干机内原料着火
原因：烘干机设备使用不当； 烘干机设备太小无法达到烘干效果而强行加温引起着火；烘干机设备设计原理有问题；原料吸不走导致烘干机内起火。
解决方法：与厂商协商索取设备说明书学习烘干机正确的使用方法；更换或改造烘干机设备；要求厂家更换或改造烘干机设备；检查烘干机设备是否安装正确、是否漏气或增加风压。
一握百灵手，永远是朋友。出售产品只是我们的盈利手段，不是我们的终极追求。我们始终坚持一切以客户为中心，为客户提供高附加值产品的服务理念，坚持贯穿于产品设计、产品制造、管理以及销售全过程之中的高品质、高品味、高效率、全方位的优质服务定位，坚持从设计开始，由细节做起，到客户满意为止的服务承诺。一脉相承，如水润泽。
黑米烘干机简介：
黑米烘干设备是泰达公司为高湿物料且不能受污染的物料研制的专用干燥设备，是国内最新结构，大幅度地增加了热效率，比普通管束干燥机提高干燥强度25-30%。已经在淀粉、酿酒、化工、食品、医药等行业的多家企业应用，并出口新加坡、蒙古、俄罗斯、马来西亚、澳大利亚等国。
黑米和紫米都是稻米中的珍贵品种，属于糯米类。主要营养成分(糙米)：按占干物质计，含粗蛋白质8.5-12.5％，粗脂肪2.7-3.8％，碳水化合物75-84％，粗灰分1.7-2％。黑米所含锰、锌、铜等无机盐大都比大米高1~3倍；更含有大米所缺乏的维生素C、叶绿素、花青素、胡萝卜素及强心甙等特殊成分，用黑米熬制的米粥清香油亮，软糯适口，营养丰富，具有很好的滋补作用，因此被称为“补血米”、“长寿米”等；我国民间有“逢黑必补”之说。
黑米烘干机的工作原理：
黑米烘干机利用热传导和热辐射原理，蒸汽在管束内与物料呈逆流或顺流方式，物料在负压封闭腔内通过管束上的铲板搅拌和推动，由进料端向出料端移动，一部分成品物料通过卸料槽到卸料螺旋，经排料关风机排出。另一部分成品物料通过返料关风机到混料螺旋，经输送搅拌机与湿物料充分搅拌混合，降低原始湿物料的含水量，达到干燥机的理想工作条件。
黑米烘干机的性能及特点：
1、高节能低消耗：与立式软化锅相比，电耗是立式的1/4~1/3，气耗是立式的1/2~2/3。与目前卧式软化锅相比节气10%~15%，长度短20%~30%，一年节省大量的润滑油及维护保养费。2、软化效果特好：采用卧式滚筒结构，能耗低、动力小、物料机内翻动均匀、克服了死角、软化效果好3、工艺调整便利：选用无级调速机构，可根据物料入机水分不同，工艺参数不同，有效、方便地进行调节。4、传动方式独特：动力传输采用独特的软传动或齿轮传动，设备磨顺小，噪音低。5、冰凝水排除安全：独特的冷凝水排除设置，使设备在使用过程中，能有效的排除冷凝水，大幅度提高了蒸汽的加热效果。6、在黑米干燥的同时，具有抛光的作用，干燥后的黑米圆润饱满，色泽好。受到广大客户的欢迎。
黑米烘干机应用范围：
广泛应用于发酵、淀粉、化工、轻工、食品和粮食、饲料、酿酒、酒精等行业物料的干燥，如黑米、紫米、玉米胚芽、玉米纤维、蛋白饲料、蛋白粉、酒糟、万寿菊、木屑、饲料工业的载体物料、鱼虾下脚料、油菜籽（非种子用）、化肥、玉菜籽饼、予处理黄豆、予处理葵花籽、予处理油菜籽、予处理其他油料果实、猪毛、骨粉、颗粒或粉状化肥，无机矿物质等粉状、颗粒状、纤维状松散类物料。
黑米烘干机的技术参数：
规格型号
TDGD120
TDGD140
TDGD160
TDGD180
TDGD200
TDGD220
TDGD250
生产能力(t/d)
50
100
200
300
400
600
900
配备功率(kw)
3
4
5.5
7.5
11
11
15
蒸汽压力(Mpa)
0.4
0.4
0.4
0.4
0.4
0.4
0.4
机器重量(kg)
6350
8760
12700
13800
16700
19200
24200
滚筒转速(r/pm)
1-4
1-4
1-4
1-3
1-2
1-2
1-2
外形尺寸(m)
5.8*1.9
*1.87
5.8*2.1
*2.07
6.3*2.26
*2.39
7.3*2.4
*2.59
7.85*2.66
*2.79
8.85*2.86
*2.99
9.9*3.16
*3.31
