SOUNDTUBE(声特棒)扬声器.doc

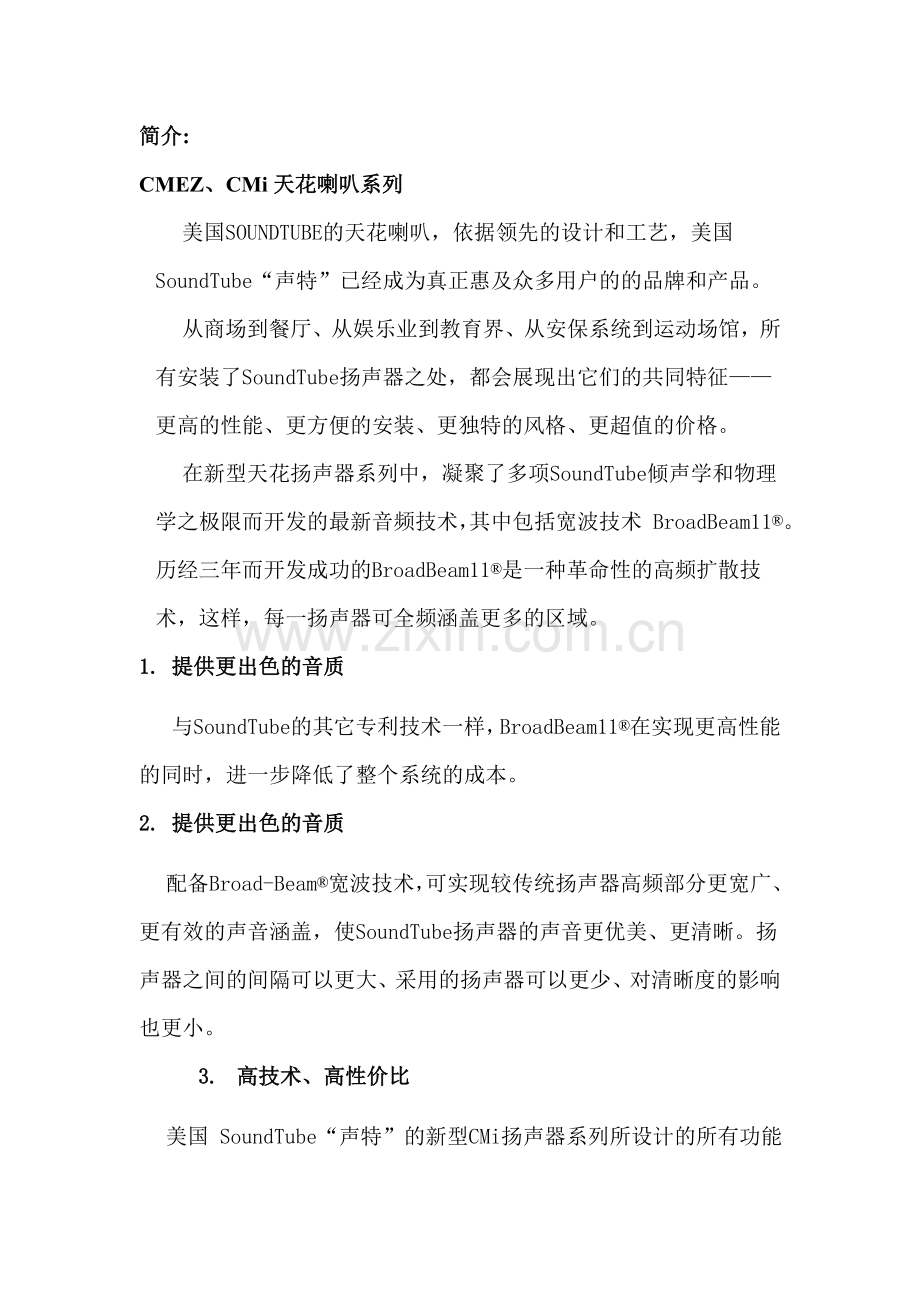

简介:
CMEZ、CMi天花喇叭系列
美国SOUNDTUBE的天花喇叭，依据领先的设计和工艺，美国SoundTube“声特”已经成为真正惠及众多用户的的品牌和产品。
从商场到餐厅、从娱乐业到教育界、从安保系统到运动场馆，所有安装了SoundTube扬声器之处，都会展现出它们的共同特征——更高的性能、更方便的安装、更独特的风格、更超值的价格。
在新型天花扬声器系列中，凝聚了多项SoundTube倾声学和物理学之极限而开发的最新音频技术，其中包括宽波技术 BroadBeam11®。历经三年而开发成功的BroadBeam11®是一种革命性的高频扩散技术，这样，每一扬声器可全频涵盖更多的区域。
1. 提供更出色的音质
与SoundTube的其它专利技术一样，BroadBeam11®在实现更高性能的同时，进一步降低了整个系统的成本。
2. 提供更出色的音质
配备Broad-Beam®宽波技术，可实现较传统扬声器高频部分更宽广、更有效的声音涵盖，使SoundTube扬声器的声音更优美、更清晰。扬声器之间的间隔可以更大、采用的扬声器可以更少、对清晰度的影响也更小。
3. 高技术、高性价比
美国 SoundTube“声特”的新型CMi扬声器系列所设计的所有功能特性，都是设身处地站在用户的位置，考虑性价比最大化——从固定翼安装机械装置和减轻安装劳动，到可提供水晶般清晰透明声音的先进的电路和电子器件。

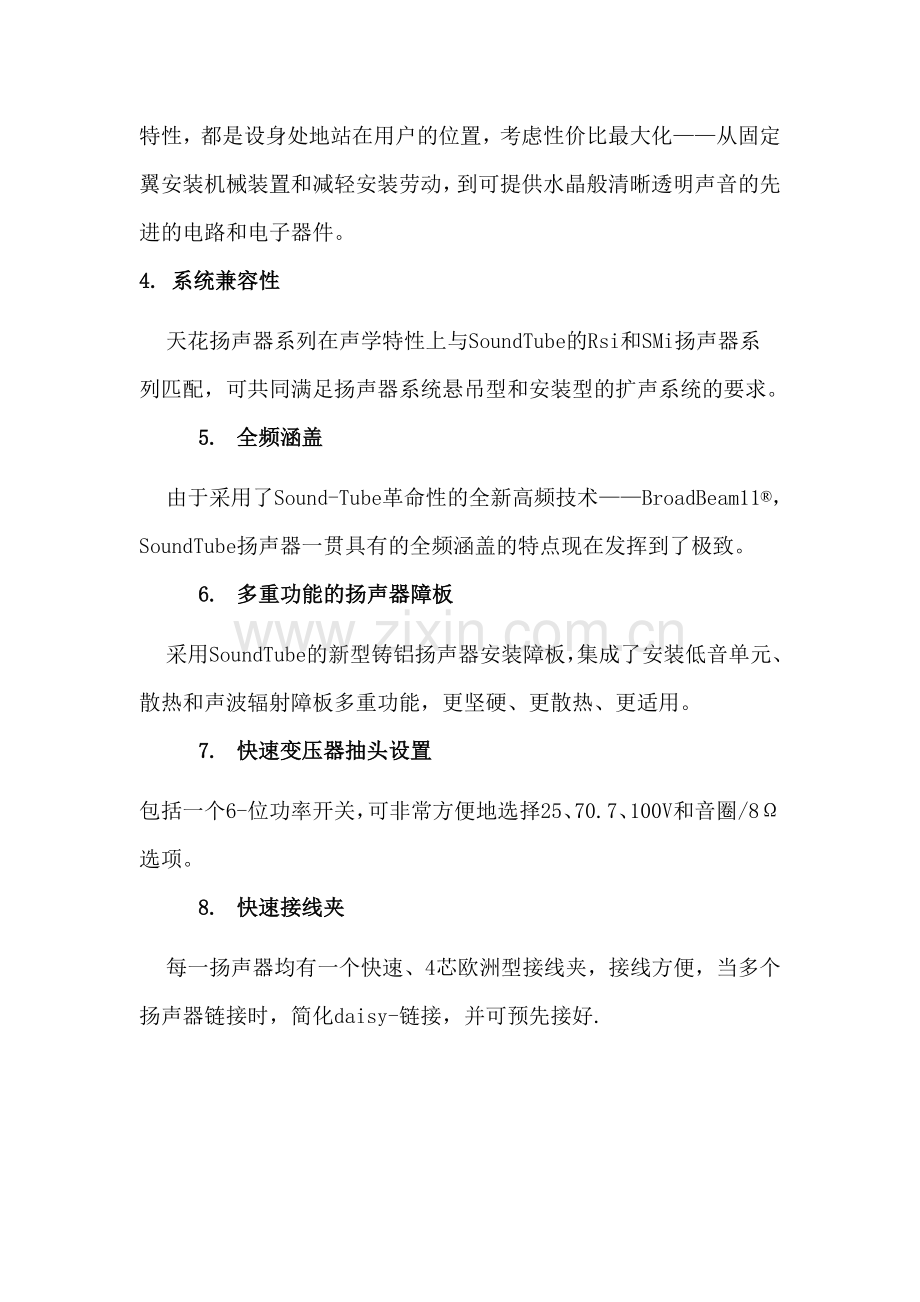

4. 系统兼容性
天花扬声器系列在声学特性上与SoundTube的Rsi和SMi扬声器系列匹配，可共同满足扬声器系统悬吊型和安装型的扩声系统的要求。
5. 全频涵盖
由于采用了Sound-Tube革命性的全新高频技术——BroadBeam11®，SoundTube扬声器一贯具有的全频涵盖的特点现在发挥到了极致。
6. 多重功能的扬声器障板
采用SoundTube的新型铸铝扬声器安装障板，集成了安装低音单元、散热和声波辐射障板多重功能，更坚硬、更散热、更适用。
7. 快速变压器抽头设置
包括一个6-位功率开关，可非常方便地选择25、70.7、100V和音圈/8Ω选项。
8. 快速接线夹
每一扬声器均有一个快速、4芯欧洲型接线夹，接线方便，当多个扬声器链接时，简化daisy-链接，并可预先接好.

9. 快速安装特性
快速安装配件包括SpeedWing™恒张力安装设置、瓦楞衔接桥、磁性栅格&安装面罩 – 每一扬声器均配有该套安装配件。
CM42-EZS扬声器参数:

l 系统类型: 4同轴单元
l 标称阻抗 16ohm
l 频率响应(-3dB): 160HZ-20KHZ
l 频率响应(-10dB): 125HZ-22KHZ
l 均方根/最大峰值功率: 40/80W
l 最大声压级: 100. 5Db
l 灵敏度dB(1 W1 M): 87.5dB
l 涵盖角(-6dB,10KHZ): 100°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 190.5
l 后盖高度（mm）: 95.3
l 重 量(KG): 1.8

CM62-EZ扬声器参数:

l 系统类型: 6.5同轴单元
l 标称阻抗 16ohm
l 频率响应(-3dB): 125HZ-20KHZ
l 频率响应(-10dB): 65HZ-22KHZ
l 均方根/最大峰值功率: 50/100W
l 最大声压级: 107. Db
l 灵敏度dB(1 W1 M): 90.0dB
l 涵盖角(-6dB,10KHZ): 80°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 298.5
l 后盖高度（mm）: 146.1
l 重 量(KG): 3.6
CM62-EZS扬声器参数:

l 系统类型: 6.5同轴单元
l 标称阻抗 16ohm
l 频率响应(-3dB): 135HZ-20KHZ
l 频率响应(-10dB): 75HZ-22KHZ
l 均方根/最大峰值功率: 50/100W
l 最大声压级: 107. 5Db
l 灵敏度dB(1 W1 M): 90.5dB
l 涵盖角(-6dB,10KHZ): 80°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 298.5
l 后盖高度（mm）: 95.3
l 重 量(KG): 3.2
CM82-EZ扬声器参数:

l 系统类型: 8同轴单元
l 标称阻抗 16ohm
l 频率响应(-3dB): 92HZ-18KHZ
l 频率响应(-10dB): 65HZ-22KHZ
l 均方根/最大峰值功率: 64/128W
l 最大声压级: 107. Db
l 灵敏度dB(1 W1 M): 89dB
l 涵盖角(-6dB,10KHZ): 95°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 298.5
l 后盖高度（mm）: 146.1
l 重 量(KG): 4.1
CM82-EZS扬声器参数:

l 系统类型: 8同轴单元
l 标称阻抗 16ohm
l 频率响应(-3dB): 109HZ-18KHZ
l 频率响应(-10dB): 82HZ-22KHZ
l 均方根/最大峰值功率: 64/128W
l 最大声压级: 106. Db
l 灵敏度dB(1 W1 M): 88dB
l 涵盖角(-6dB,10KHZ): 105°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 298.5
l 后盖高度（mm）: 95.3
l 重 量(KG): 3.2
CM400i扬声器参数:

l 系统类型: 4同轴单元
l 标称阻抗 4ohm
l 频率响应(-3dB): 90HZ-22KHZ
l 频率响应(-10dB): 75HZ-22KHZ
l 均方根/最大峰值功率: 40/80W
l 最大声压级: 100. Db
l 灵敏度dB(1 W1 M): 90.0dB
l 涵盖角(-6dB,10KHZ): 95°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 207
l 后盖高度（mm）: 166.4
l 重 量(KG): 2.5

CM500i扬声器参数:

l 系统类型: 5.25同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 75HZ-22KHZ
l 频率响应(-10dB): 55HZ-22KHZ
l 均方根/最大峰值功率: 75/150W
l 最大声压级: 105.5 dB
l 灵敏度dB(1 W1 M): 86.5dB
l 涵盖角(-6dB,10KHZ): 105°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 272.
l 后盖高度（mm）: 196.9
l 重 量(KG): 3.4
CM590i扬声器参数:

l 系统类型: 5.25高功率同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 83HZ-22KHZ
l 频率响应(-10dB): 65HZ-22KHZ
l 均方根/最大峰值功率: 80/160W
l 灵敏度dB(1 W1 M): 87.5dB
l 最大声压级: 106.5 dB
l 涵盖角(-6dB,10KHZ): 85°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 272.
l 后盖高度（mm）: 196.9
l 重 量(KG): 3.4
CM600i扬声器参数:

l 系统类型: 6.5”同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 69HZ-22KHZ
l 频率响应(-10dB): 52HZ-22KHZ
l 均方根/最大峰值功率: 90/180W
l 最大声压级: 107.5 Db
l 灵敏度dB(1 W1 M): 88dB
l 涵盖角(-6dB,2KHZ): 110°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 375.
l 后盖高度（mm）: 201.7
l 重 量(KG): 4.6
CM690i扬声器参数:

l 系统类型: 6.5”高功率同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 73HZ-22KHZ
l 频率响应(-10dB): 62HZ-22KHZ
l 均方根/最大峰值功率: 100/200W
l 最大声压级: 111.5 Db
l 灵敏度dB(1 W1 M): 91.5dB
l 涵盖角(-6dB,2KHZ): 100°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 375.
l 后盖高度（mm）: 201.7
l 重 量(KG): 5.8
CM800i扬声器参数:

l 系统类型: 8”同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 97HZ-22KHZ
l 频率响应(-10dB): 71HZ-22KHZ
l 均方根/最大峰值功率: 125/250W
l 最大声压级: 111.5 Db
l 灵敏度dB(1 W1 M): 90.dB
l 涵盖角(-6dB,2KHZ): 120°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 375.
l 后盖高度（mm）: 201.7
l 重 量(KG): 5.7
CM800d扬声器参数:

l 系统类型: 8”同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 73HZ-22KHZ
l 频率响应(-10dB): 56HZ-22KHZ
l 均方根/最大峰值功率: 125/250W
l 最大声压级: 111.5 Db
l 灵敏度dB(1 W1 M): 90.5dB
l 涵盖角(-6dB,2KHZ): 125°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 375.
l 后盖高度（mm）: 316.5
l 重 量(KG): 8.5
CM890i扬声器参数:

l 系统类型: 8”高功率同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 80HZ-22KHZ
l 频率响应(-10dB): 62HZ-22KHZ
l 均方根/最大峰值功率: 125/250W
l 最大声压级: 114Db
l 灵敏度dB(1 W1 M): 93.0dB
l 涵盖角(-6dB,2KHZ): 105°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 375.
l 后盖高度（mm）: 201.7
l 重 量(KG): 6.5
CM890d扬声器参数:

l 系统类型: 8”高功率同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 77HZ-22KHZ
l 频率响应(-10dB): 61HZ-22KHZ
l 均方根/最大峰值功率: 125/250W
l 最大声压级: 114Db
l 灵敏度dB(1 W1 M): 93.0dB
l 涵盖角(-6dB,2KHZ): 110°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 375.
l 后盖高度（mm）: 316.5
l 重 量(KG): 10.9
CM1101d-T扬声器参数:

l 系统类型: 10”低频扬声器
l 标称阻抗 4ohm
l 频率响应(-3dB): 55HZ-118HZ
l 频率响应(-10dB): 41HZ-224HZ
l 均方根/最大峰值功率: 125/250W
l 最大声压级: 110db
l 灵敏度dB(1 W1 M): 92.0dB
l 涵盖角(-6dB,2KHZ): N/A
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 可视直径（mm）: 375.
l 后盖高度（mm）: 316.5
l 重 量(KG): 12.3

SMi 壁挂系列
依据领先的设计和工艺，美国Sound Tube“声特”已经成为真正惠及众多用户的的品牌和产品。
从商场到餐厅、从娱乐业到教育界、从安保系统到运动场馆，所有安装了Sound Tube扬声器之处，都会展现出它们的共同特征——更高的性能、更方便的安装、更独特的风格、更超值的价格。
现今，Sound Tube推出全新 SMi墙面安装式扬声器，该扬声器不仅秉承Sound Tube一贯的全频、宽辐射技术特性和具有全天候的特点，而且配有新颖的Speed-Lever™专利球状定位安装系统，安装更方便、调节更精确。
挑战声学极限
在新型SMi墙面安装型扬声器中，凝聚了SoundTube多项倾声学和物理学之极限而开发的最新音频技术，其中包括宽波技术 BroadBeam11®。
历经三年而开发成功的BroadBeam11®是一种革命性的高频扩散技术，这样，每一扬声器可全频涵盖更多的区域。
与SoundTube的其它专利技术一样，BroadBeam11®在实现更高性能的同时，进一步降低了整个系统的成本。
提供更出色的音质
配备Broad-Beam®宽波技术，可实现较传统扬声器高频部分更宽广、更有效的声音涵盖，使SoundTube扬声器的声音更优美、更清晰。扬声器之间的间隔可以更大、采用的扬声器可以更少、对清晰度的影响也更小。
高技术、高性价比
美国SoundTube“声特”SMi扬声器系列所设计的所有功能特性，都是设身处地站在用户的位置，考虑性价比最大化——从专利的Speed-Lever™球状定位安装结构以及其它简便安装特性，到可提供水晶般清晰透明声音的先进的电路和电子器件。
系统兼容性
SMi扬声器在声学特性上与SoundTube的新型RSi扬声器系列匹配，可共同满足扬声器系统悬吊型和安装型的扩声系统的要求。
全频涵盖
由于采用了Sound-Tube革命性的全新高频技术——BroadBeam11®，SoundTube扬声器一贯具有的全频涵盖的特点现在发挥到了极致。
多重功能的扬声器障板
采用SoundTube的新型铸铝扬声器安装障板，集成了安装低音单元、散热和声波辐射障板多重功能，更坚硬、更散热、更适用。
安装方便
快速安装特性包括最新型的SpeedLever™ 安装系统，该系统具有多点位安装、调节方便的特点。
快速连线
每一SM500i扬声器均包括一个快速、4芯欧洲型接线夹，和一个新型6-位功率开关，可非常方便地选择25、70.7、100V和音圈/8Ω选项。
全天候特性
超强耐用结构、覆有涂层的铝质栅格保护面罩、全天候端口引线，适用于户内和户外安装。
SM400i系列扬声器参数：

l 系统类型: 4”同轴单元
l 标称阻抗 4ohm
l 频率响应(-3dB): 97HZ-22KHZ
l 频率响应(-10dB): 76HZ-22KHZ
l 均方根/最大峰值功率: 35/70W
l 最大声压级: 103.5 dB
l 涵盖角(-6dB,2KHZ): 125°
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 长（毫米）: 188
l 高（毫米）: 177
l 宽（毫米）: 246
l 重 量（KG）: 2.4

SM500i系列扬声器参数：

l 系统类型: 5.25”同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 86HZ-22KHZ
l 频率响应(-10dB): 60HZ-22KHZ
l 均方根/最大峰值功率: 75/150W
l 最大声压级: 105. dB
l 涵盖角(-6dB,2KHZ): 100°
l 低音单元: 5.25”复合材料
l 高音单元: 1”铝球顶
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 长（毫米）: 305.1
l 高（毫米）: 316.9
l 宽（毫米）: 216.6
l 重 量: 4.3

SM590i系列扬声器参数：

l 系统类型: 5.25”高功率同轴单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 100HZ-22KHZ
l 频率响应(-10dB): 69HZ-20KHZ
l 均方根/最大峰值功率: 80/160W
l 最大声压级: 106.5dB
l 涵盖角(-6dB,2KHZ): 80°
l 低音单元: 5.25”复合材料
l 高音单元: 1”铝球顶
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 长（毫米）: 305.1
l 高（毫米）: 316.9
l 宽（毫米）: 216.6
l 重 量: 4.3

SM890i系列扬声器参数：

l 系统类型: 8”高功率并列单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 100HZ-22KHZ
l 频率响应(-10dB): 63HZ-20KHZ
l 均方根/最大峰值功率: 120/240W
l 最大声压级: 114dB
l 涵盖角(-6dB,2KHZ): 110°
l 低音单元: 8”复合材料
l 高音单元: 1”铝球顶
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 长（毫米）: 390.4
l 高（毫米）: 296.
l 宽（毫米）: 477
l 重 量: 15.9
SM82-EZ系列扬声器参数：

l 系统类型: 8”并列单元
l 标称阻抗 8ohm
l 频率响应(-3dB): 90HZ-22KHZ
l 频率响应(-10dB): 65HZ-20KHZ
l 均方根/最大峰值功率: 64/128W
l 最大声压级: 108dB
l 涵盖角(-6dB,2KHZ): 100°
l 低音单元: 8”复合材料
l 高音单元: 1”铝球顶
l 输 入: 4芯欧洲型
l 颜 色: 黑 白
l 长（毫米）: 390.4
l 高（毫米）: 296.
l 宽（毫米）: 477
l 重 量: 13.2
