道路勘测设计课程设计

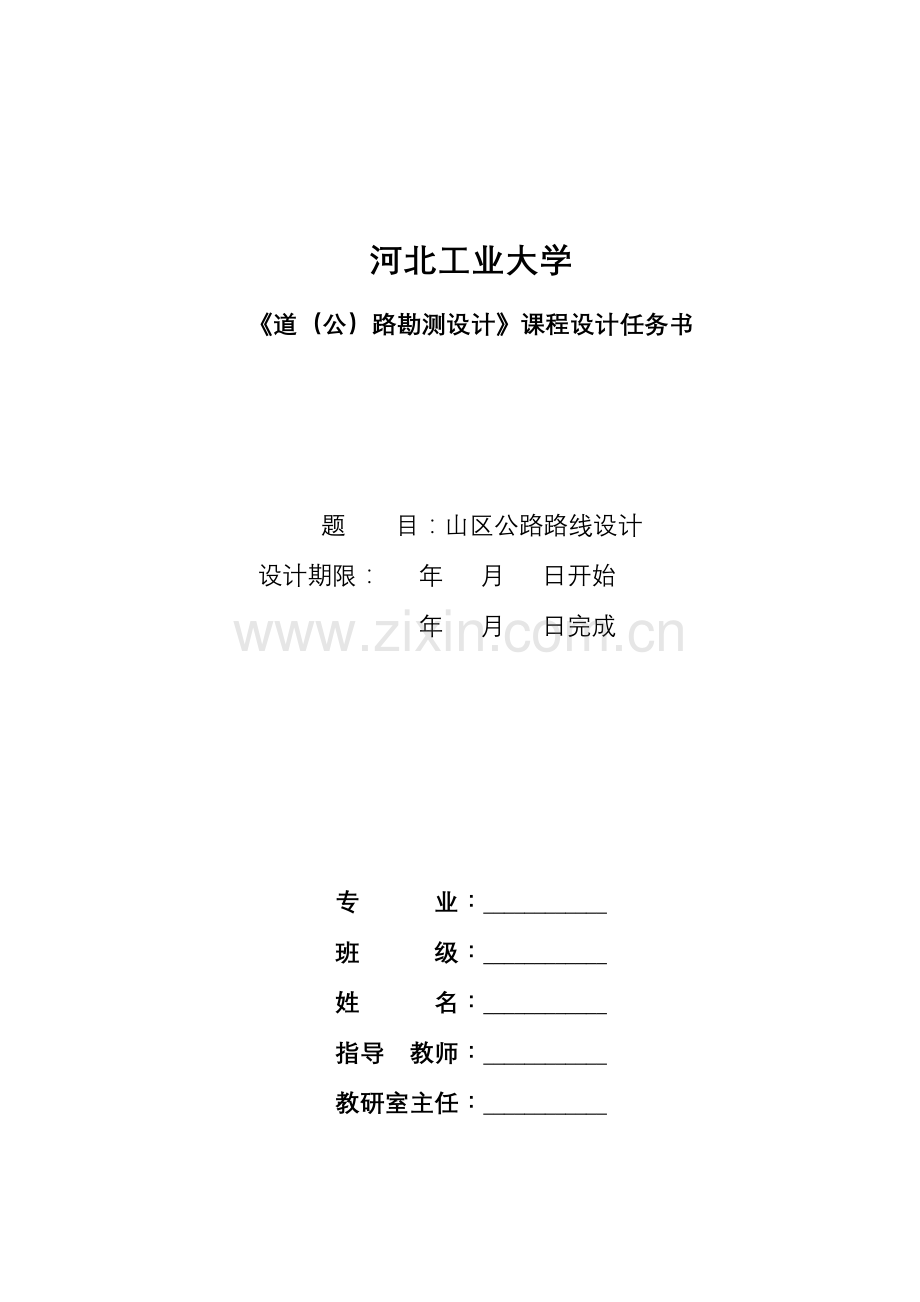

河北工业大学
《道（公）路勘测设计》课程设计任务书

题 目：山区公路路线设计
设计期限： 年 月 日开始
年 月 日完成

专 业∶____________
班 级∶____________
姓 名∶____________
指导 教师∶____________
教研室主任∶____________

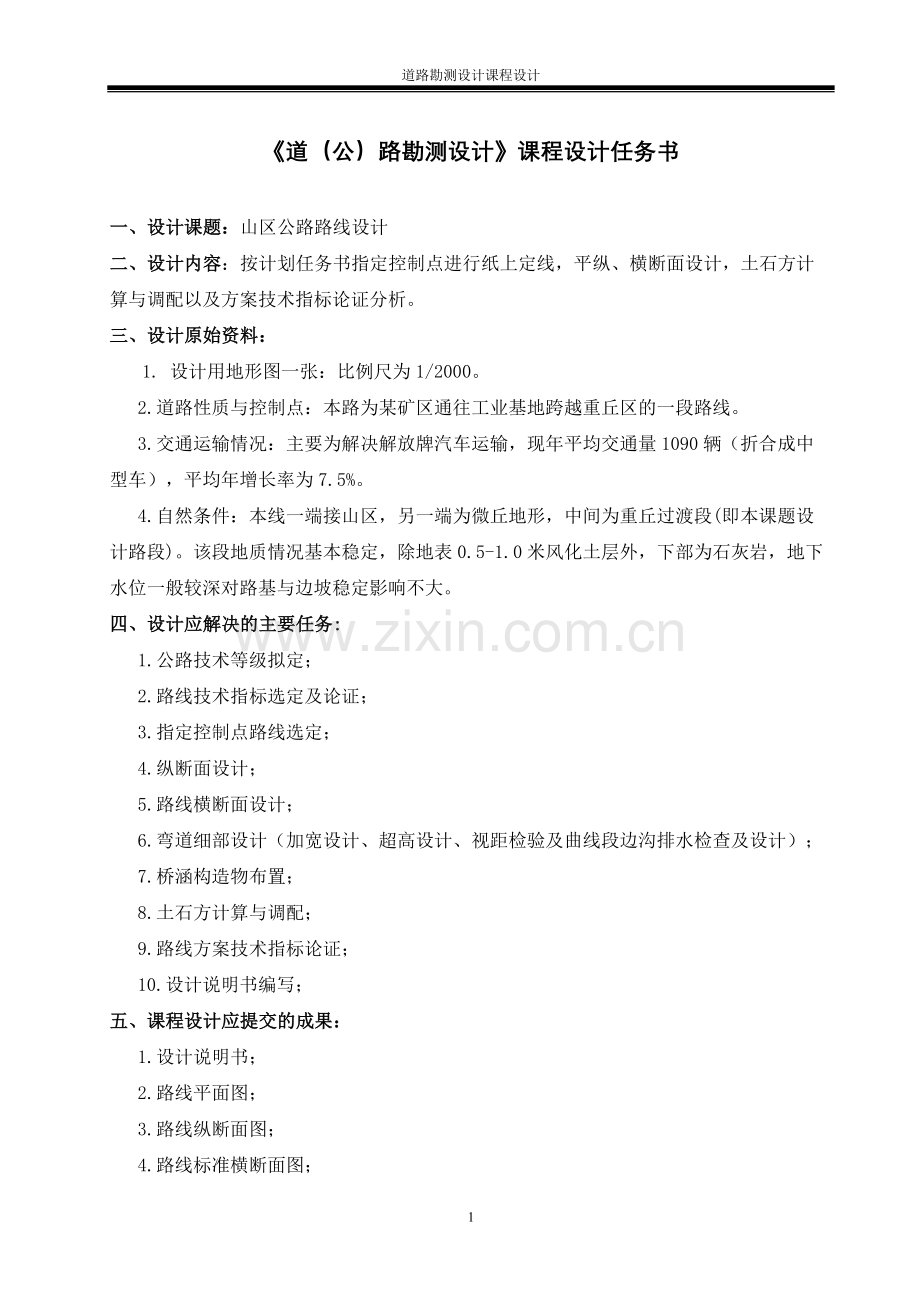

《道（公）路勘测设计》课程设计任务书

一、设计课题：山区公路路线设计
二、设计内容：按计划任务书指定控制点进行纸上定线，平纵、横断面设计，土石方计算与调配以及方案技术指标论证分析。
三、设计原始资料：
1. 设计用地形图一张：比例尺为1/2000。
2.道路性质与控制点：本路为某矿区通往工业基地跨越重丘区的一段路线。
3.交通运输情况：主要为解决解放牌汽车运输，现年平均交通量1090辆（折合成中型车），平均年增长率为7.5%。
4.自然条件：本线一端接山区，另一端为微丘地形，中间为重丘过渡段(即本课题设计路段)。该段地质情况基本稳定，除地表0.5-1.0米风化土层外，下部为石灰岩，地下水位一般较深对路基与边坡稳定影响不大。
四、设计应解决的主要任务:
1.公路技术等级拟定；
2.路线技术指标选定及论证；
3.指定控制点路线选定；
4.纵断面设计；
5.路线横断面设计；
6.弯道细部设计（加宽设计、超高设计、视距检验及曲线段边沟排水检查及设计）；
7.桥涵构造物布置；
8.土石方计算与调配；
9.路线方案技术指标论证；
10.设计说明书编写；
五、课程设计应提交的成果：
1.设计说明书；
2.路线平面图；
3.路线纵断面图；
4.路线标准横断面图；
5.横断面图；
6.直线曲线及转角一览表；
7.路基设计表；
8.路基土石方数量计算表(或附土石方调配图)；
9.其他。
六、课程设计有关规定
1.课程设计前，学生应根据任务书要求，制定设计进度计划，并严格执行，按期独立完成设计任务。
2.课程设计方法与步骤，可参阅设计指导书，对于设计疑难问题，首先应独立思考与查阅有关参考文件，确实不能解决时，可向指导教师提出请求答疑，如因资料不足，需对设计中某些重大问题进行假定时，需征得指导教师的同意。
3.本设计可学生二人组成小组，在相同控制点间选定一路线方案分别进行设计，最后汇总进行方案技术指标论证分析，选定推荐路线方案。
4.设计图纸用铅笔绘制或墨绘应按指导教师的要求在指定规格图纸上绘制，力求线条均匀，粗细分明，书写工整，尺寸齐全。
5.设计说明书应使用统一规格纸张正楷书写或同一规格打印，并加封面及封底连同设计任务书和设计图表一并装订成册。
6.本设计完成后，经指导教师评阅后，交学院存留。

1

道路勘测设计课程设计

河北工业大学
《道（公）路勘测设计》课程设指导书

题 目：山区公路路线设计

专 业∶____________
班 级∶____________
姓 名∶____________
指导 教师∶____________
教研室主任∶____________

3

《道（公）路勘测设计》课程设计指导书

一、设计课题：山区公路路线设计
二、设计任务：完成某一山区公路纸上定线及全部路线设计。本设计由学生二人组成小组，在指定相同控制点间各自选定一路线方案分别进行设计，最后汇总进行技术指标论证分析，选定推荐路线方案。
三、课程设计目的：
通过在的大比例尺地形图上进行路线设计，以期达到：
1、掌握山区公路上定线设计具体内容、方法和步骤；
2、通过理论联系实际，进一步巩固已学到的专业理论知识，并加深理论；
3、培养学生的运算、绘图和编写说明书等基本技能；
4、锻炼学生阅读参考书籍及运用手册、规范和技术标准的能力；
四、主要参考书目
1、中华人民共和国交通部公布，公路路线设计规范. JTG D20-2006
2、中华人民共和国交通部公布，公路工程技术标准 JTG B01-2003
3、中华人民共和国交通部公布，公路勘测规范JTGC10-2007
4、中华人民共和国交通部公布，公路交通安全设施设计规范JTG D81-2006
5、中华人民共和国交通部公布，公路路基设计规范JTG D30-2004
6、公路设计手册《路线》，人民交通出版社，1979。
五、设计方法与步骤
1、确定公路技术等级（0.5天）
根据道路性质使用任务和交通量，结合道路所经地区自然条件，参照部颁《公路工程技术标准》有关规定，拟定公路技术等级。
2、路线技术指标选定及论证(1天)
根据公路技术等级选定与其相应的技术标准，并进行必要的验算并列表予以说明，其内容包括：
（1）设计速度；
（2）路基、路面宽度；
（3）平曲线最小半径；
（4）行车视距；
（5）弯道超高、加宽及缓和段长度；
（6）极限纵坡长限制；
（7）竖曲线最小半径；
3、纸上定线(2天)
（1）选线前，应先看清地形图，了解全部地势起伏与地质情况，判明哪些有利路线布设，并应避让哪些不利地段。
（2）根据任务指定控制点，研究等高线间距及可能的走法，对需展线的路线，应按等高线间距及平均纵坡（一般取5％-5.5%）算出展线平距，用两角规在地形图控制点间进行纸上反复试定出导向线。
（3）参照导向线进行平面试线，并截取沿线地面高程绘制纵断面定出沿线概略设计高程，据以找出各桩号横向最佳点位进而定出修正导向线。
（4）根据修正导向线，本着“照顾多数，保证重点”的原则，进行穿线定出交点桩，并选定适当的平曲线进行连接，然后计算平曲线要素，排好桩位，沿线桩位原则上20米一个，且取整桩位，并注意在地形变化处、桥涵位置、交叉位置及平曲起终点等处加桩（为了保证不同路线长度是工作量相当，桩数可排为50个）。标明沿线里程桩号（平面图上只标注百米桩、公里桩、起讫点桩及曲线主点桩），完成纸上平面线形设计。
（5）根据平面线形及排桩填制路基设计表、直线曲线及转角一览表及土石方计算表。
（6）填制直线、曲线及转角一览表、路基设计表（一部分）。
4、排水设计（桥涵布置0.5天）
根据汇水范围及地表迳流情况排水方式与出路，概略地拟定排水沟断面以及沿线可能布设的桥涵构造类型与位置。
5、纵断面设计（1.5天）
（1）设计路线地面高程根据路线所在点位直接从地形图上内插截取，桩位原则每20米整桩取一点，并注意在地形变化处，桥涵位置及平曲起终点处加桩补高。
（2）按规定格式点绘纵断面图，比例尺：纵向1/200，横1/2000纵断各栏格式自止而下分别为:土壤地质、设计高程、地面高程、坡度/坡长、里程桩号、直线及平曲线、超高。
（3）根据实际地形，参考前定概略设计标高，考虑路基稳定，土石方经济以及桥涵标高要求，进行设计拉坡设计变坡点，一般应选在十米桩位处，设计坡度取值到0.1％为止，避免设计奇零碎坡，纵坡转折处应插入适当的竖曲线。
（4）根据设计纵坡线计算各桩位设计高程 （精度到厘米）和填高挖深竖曲线段予修正设计高程 。
6、弯道细部设计（1.0天）
（1）弯道加宽设计----加宽方法确定、加宽缓和段长度确定、加宽值确定及计算。
（2）超高设计---超高横坡、超高方式、超高过渡段长度的确定及各特征点高差计算。
（3）平面视距检查----视距保证验算与视距障碍切除范围的确定。
（4）曲线段边沟排水检验及边沟特殊设计。
（5）填制路基设计表（完整）。
7、路基横断面设计（1.5天）
（1）根据设计路线平、纵线形，结合实际地面自然横坡以及地质条件进行路基典型断面设计，并绘制典型横断面形式如路堤路堑、半填半挖、台口式路基、挡土墙路基等等。
（2）路基典型横断面，除绘明路基路面宽度处，尚应包括道路用地范围以内的路基边坡、边沟以及护道、截水沟等及各部尺寸。图幅为3号图。
（3）一般横断面设计。在3号图幅上（用米格纸）逐桩绘制地面线（比例1：200），从路基设计表或纵断面图中读取每一桩地填挖值、加宽值及超高值，标注于每一断面下，按标准断面逐一戴帽子。
8、土石方计算与调配（1天）
（1）计算路基填挖方面积（精度取到0.1平方米）可用积距法、几何图形法等，且标注于图中。
（2）把填挖方面积填入路基土石方计算表中，进行土石方计算（精度取到整立方米）。
（3）土石方调配可采用累积曲线图或土石方调配表进行 ，其中有关经济运距应根据施工运输方式和工程单价等通过计算确定（当资料不足时须假定但应征得指导教师同意），最后列表说明土石方调配数量与范围，计价土石方与运量。
9、路线方案技术指标论证（0.5天）
在完成上述设计内容的基础上，汇总小组另一人的设计成果按后表所列指标进行方案论证分析，择优选定推荐方案。
10、编写设计说明书（0.5天）
（1）设计说明书的主要内容在于阐明对任务书中所指定要解决的某些主要具体完成情况以及相应设计思想及其依据（包括有关据分析与论证），其内容应说明：
a.道路修建目的与工程范围；
b.道路所经地区的自然情况特征与分析；
c.道路技术等级与技术标准的拟定；
d.各项工程设计意图及根据；
e.与本工程有关的其他工程配合与协议事项；
f.对日后定测、施工、养护的建议与要求；
g.路线方案优缺点的说明与分析；
h.设计存在问题与处理意见；
（2）设计中运用规范与技术标准时应注明名称与条款，对于设计中所采用的特殊公式与参考资料应注明来由。
（3）设计说明书应参考上述内容逐项编写，要求条理分明、文词通顺、语言精炼、书写整洁、内容前后连贯、避免重复。
（4）设计图表及有关设计资料作为设计说明书附件，应连同任务书一并装订成册，交指导教师予以评阅。
指标名称
单位
设计数量与方案比较
第一方案
第二方案
路线空中直线长度
米

设计路线长度
米

路线增长系数

交点总数
个

平均每公里交点数
个/公里

交角平均值
度分秒

最小平曲线半径
米/个

最大纵坡与坡长
米/ ％

视距不足段数
个

土石方数量
立方米

挡土墙数量
立方米

桥梁数量
延米/座

涵洞数量
延米/道

工程造价
元

注：方案比较一栏，优者标以“√”号表示
