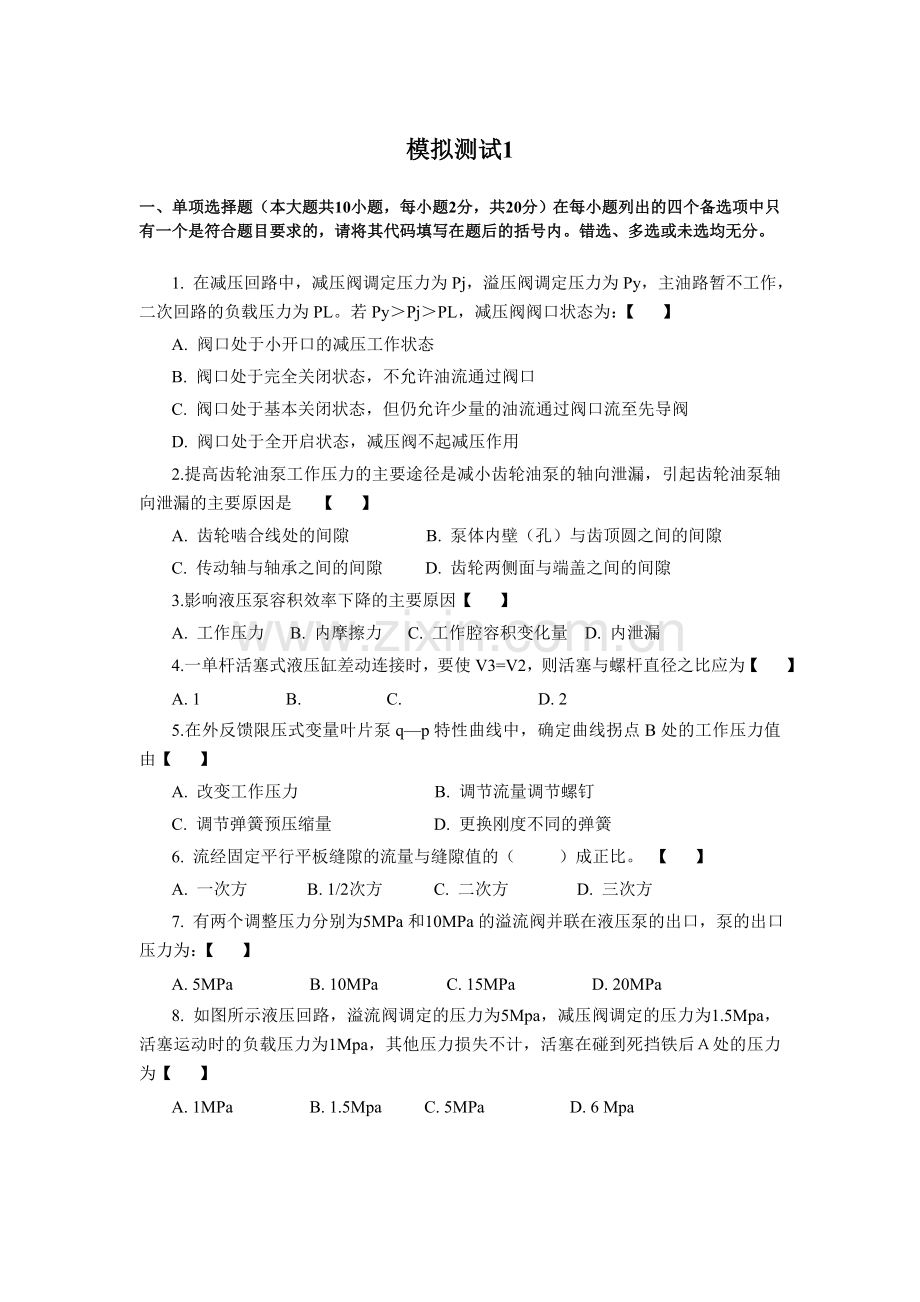

模拟测试1
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。若Py＞Pj＞PL，减压阀阀口状态为：【 】
A. 阀口处于小开口的减压工作状态
B. 阀口处于完全关闭状态，不允许油流通过阀口
C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀
D. 阀口处于全开启状态，减压阀不起减压作用
2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是 【 】
A. 齿轮啮合线处的间隙 B. 泵体内壁（孔）与齿顶圆之间的间隙
C. 传动轴与轴承之间的间隙 D. 齿轮两侧面与端盖之间的间隙
3.影响液压泵容积效率下降的主要原因【 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【 】
A. 1 B. C. D. 2
5.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【 】
A. 改变工作压力 B. 调节流量调节螺钉
C. 调节弹簧预压缩量 D. 更换刚度不同的弹簧
6. 流经固定平行平板缝隙的流量与缝隙值的（ ）成正比。 【 】
A. 一次方 B. 1/2次方 C. 二次方 D. 三次方
7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【 】
A. 5MPa B. 10MPa C. 15MPa D. 20MPa
8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【 】
A. 1MPa B. 1.5Mpa C. 5MPa D. 6 Mpa

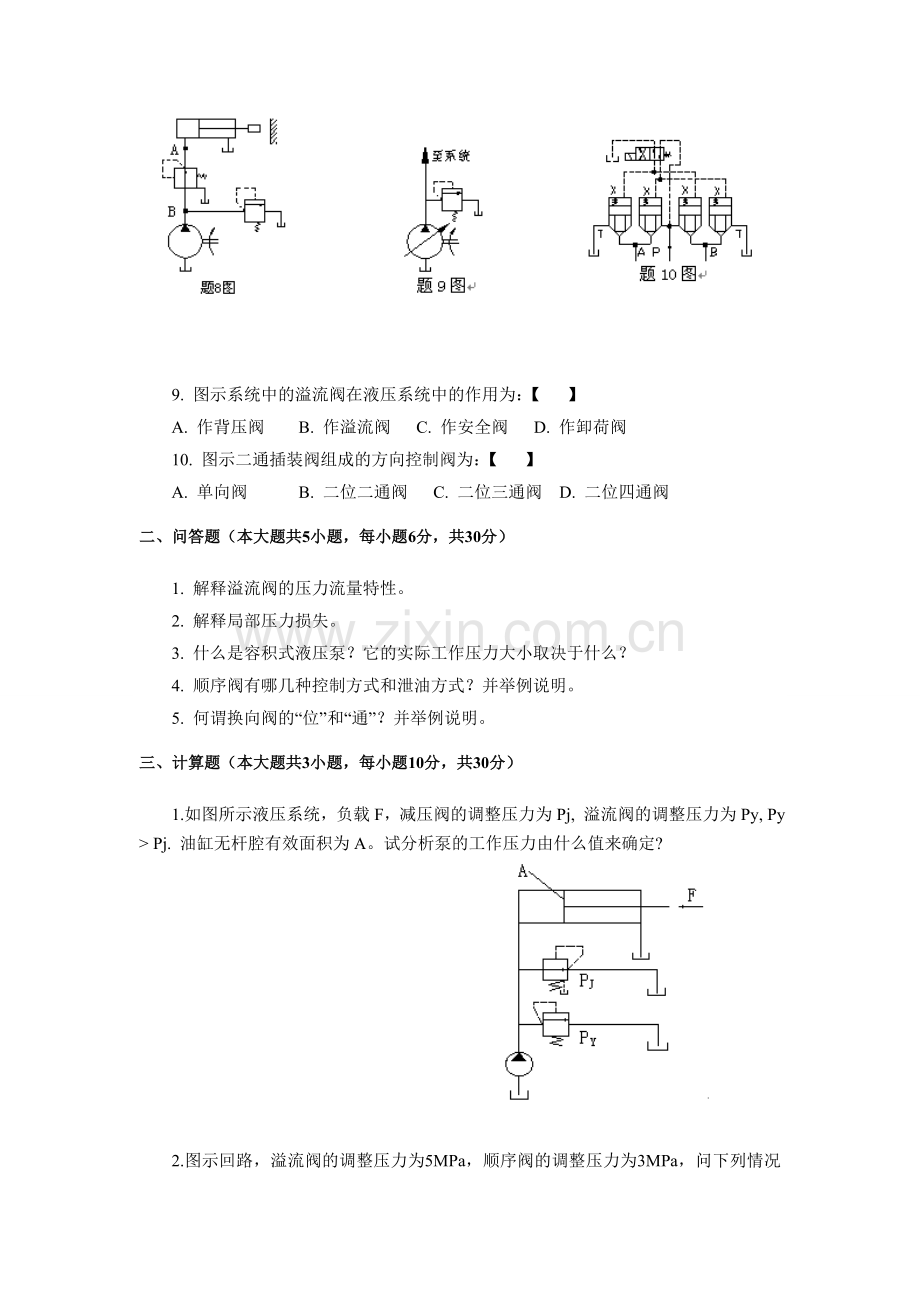

9. 图示系统中的溢流阀在液压系统中的作用为：【 】
A. 作背压阀 B. 作溢流阀 C. 作安全阀 D. 作卸荷阀
10. 图示二通插装阀组成的方向控制阀为：【 】
A. 单向阀 B. 二位二通阀 C. 二位三通阀 D. 二位四通阀
二、问答题（本大题共5小题，每小题6分，共30分）
1. 解释溢流阀的压力流量特性。
2. 解释局部压力损失。
3. 什么是容积式液压泵？它的实际工作压力大小取决于什么？
4. 顺序阀有哪几种控制方式和泄油方式？并举例说明。
5. 何谓换向阀的“位”和“通”？并举例说明。
三、计算题（本大题共3小题，每小题10分，共30分）
1.如图所示液压系统，负载F，减压阀的调整压力为Pj, 溢流阀的调整压力为Py, Py > Pj. 油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定?
2.图示回路，溢流阀的调整压力为5MPa，顺序阀的调整压力为3MPa，问下列情况时A、B点的压力各为多少？
（1）液压缸运动时，负载压力pL=4MPa；
（2）pL=1MPa时；
（3）活塞运动到终点时。
3. 如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积A1=100cm2，A2=80cm2，液压泵的流量qP=0.2*10-3m3/s，P1=0.9Mpa,负载F1= 0，不计损失，求液压缸的负载F2及两活塞运动速度V1，V2。
四、回路分析（本大题共1小题， 共15分）
如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。试写出动作循环表，并评述系统的特点？
五、绘制回路（ 共5分）
绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。
模拟测试2
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分）
1. 影响液压泵容积效率下降的主要原因 ：【 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
2. 当限压式变量泵工作压力p＞p 拐点压力时，随着负载压力上升，泵的输出流量：【 】
A. 增加 B. 呈线性规律衰减
C. 呈双曲线规律衰减 D. 基本不变
3. 液压泵输出油液的多少，主要取决于：【 】
A. 额定压力 B. 负载 C. 密封工作腔容积大小变化 D. 电机功率
4. 在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵：【 】
A. 齿轮泵 B. 螺杆泵 C. 限压式变量叶片泵 D. 轴向柱塞泵
5．在泵一缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。试分析：在（ ）工况下，缸输出功率最小。【 】
A. 快进 B. 工进 C. 端点停留 D. 快退
6. 系统中采用了内控外泄顺序阀，顺序阀的调定压力为PX（阀口全开时损失不计），其出口负载压力为PL。当PL＞PX时，顺序阀进、出口压力P1和P2之间的关系为：【 】
A. P1=Px，P2=PL（P1≠P2）
B. P1=P2=PL
C. P1上升至系统溢流阀调定压力P1=Py，P2=PL
D. P1=P2=PX
7. 图示系统，当负载为无穷大时，若不计管路压力损失，液压泵输出的压力为【 】
A. 20×105Pa B. 30×105Pa C. 40×105Pa D. 90×105Pa
8. 顺序阀在系统中作背压阀时，应选用的类型是：【 】
A. 内控内泄式 B. 内控外泄式 C. 外控内泄式 D. 外控外泄式
9.减压阀的进口压力为40×105Pa，调定压力为20×105Pa，减压阀的出口压力为： 【 】
A. 20×105Pa B. 40×105Pa C. 60×105Pa D. 100×105Pa
10.图示液压回路中，各阀的调定压力如图所示。活塞运动时负载压力为2 MPa，活塞运动时B点的压力为 【 】
A. 2MPa B. 3Mpa C. 5MPa D. 7MPa
二、问答题（本大题共5小题，每小题6分，共30分）
1. 电液换向阀适用于什么液压系统中？它的先导阀的中位机能为什么一般选用“Y”型？
2. 如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？
3. 液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。
4．使用顺序阀应注意哪些问题？
5．试举例绘图说明溢流阀在系统中的不同用处：
（1）溢流恒压；（2）安全限压；（3）远程调压；（4）造成背压；（5）使系统卸荷
三、计算题（本大题共3小题，每小题10分，共30分）
1. 如图1所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？
2. 如图2所示液压回路，已知液压泵的流量qp=10L/min，液压缸无杆腔活塞面积A1=50cm2，有杆腔活塞面积A2=25cm2，溢流阀调定压力PP=2.4Mpa，负载FL=10000N，节流阀通流面积AT= 0.01cm2，试分别求回路中活塞的运动速度和液压泵的工作压力。（设Cd= 0.62，ρ= 870kg/m3，节流阀口为薄壁小孔。）
3.如图3所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积A1=100cm2，有杆腔面积A2=80cm2，液压缸1输入压力P1=0.9Mpa，输入流量q1=12L/min，不计力损失和泄漏，试计算两缸负载相同时（F1=F2），负载和运动速度各为多少？
四、回路分析（本大题共1小题， 共15分）
如图所示系统能实现“快进→1工进→2工进→快退→停止”的工作循环。试画出电磁铁动作顺序表，并分析系统的特点?
五、绘制回路（ 共5分）
试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。
模拟测试3
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。若Py＞Pj＞PL，减压阀阀口状态为： 【 】
A. 阀口处于小开口的减压工作状态
B. 阀口处于完全关闭状态，不允许油流通过阀口
C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀
D. 阀口处于全开启状态，减压阀不起减压作用
2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是 ：【 】
A. 齿轮啮合线处的间隙 B. 泵体内壁（孔）与齿顶圆之间的间隙
C. 传动轴与轴承之间的间隙 D. 齿轮两侧面与端盖之间的间隙
3.影响液压泵容积效率下降的主要原因 ：【 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【 】
A. 1 B. C. D. 2
5.在外反馈限压式变量叶片泵 q— p 特性曲线中，确定曲线拐点B处的工作压力值由：【 】
A. 改变工作压力 B. 调节流量调节螺钉
C. 调节弹簧预压缩量 D. 更换刚度不同的弹簧
6. 流经固定平行平板缝隙的流量与缝隙值的几次方成正比：【 】
A. 一次方 B. 1/2次方 C. 二次方 D. 三次方
7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【 】
A. 5MPa B. 10MPa C. 15MPa D. 20MPa
8.如图所示液压回路，溢流阀调定的压力为5 Mpa，减压阀调定的压力为1.5 Mpa，活塞运动时的负载压力为1 Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为：【 】
A. 1MPa B. 1.5Mpa C. 5MPa D. 6MPa
9.图示系统中的溢流阀在液压系统中的作用为：【 】
A. 作背压阀 B. 作溢流阀 C. 作安全阀 D. 作卸荷阀
10. 图示二通插装阀组成的方向控制阀为 ： 【 】
A. 单向阀 B. 二位二通阀 C. 二位三通阀 D. 二位四通阀
二、问答题（本大题共5小题，每小题6分，共30分）
1. 解释溢流阀的压力流量特性。
2. 解释局部压力损失。
3. 什么是容积式液压泵？它的实际工作压力大小取决于什么？
4. 顺序阀有哪几种控制方式和泄油方式？并举例说明。
5. 何谓换向阀的“位”和“通”？并举例说明。
三、计算题（本大题共3小题，每小题10分，共30分）
1.如图所示液压系统，负载F，减压阀的调整压力为Pj, 溢流阀的调整压力为Py, Py > Pj. 油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定?
2. 图示回路中，溢流阀的调整压力为5.0MPa、减压阀的调整压力为2.5MPa。试分析下列三种情况下A、B、C点的压力值。
1）当泵压力等于溢流阀的调定压力时，夹紧缸使工件夹紧后。
2）当泵的压力由于工作缸快进、压力降到1.5MPa时。
3）夹紧缸在夹紧工件前作空载运动时。
3. 如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积A1=100cm2，A2=80cm2，液压泵的流量qp=0.2*10-3m3/s，P1=0.9Mpa,负载F1= 0，不计损失，求液压缸的负载F2及两活塞运动速度V1，V2？
四、回路分析（本大题共1小题， 共15分）
如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。试写出动作循环表，并评述系统的特点？
五、绘制回路（ 共5分）
绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。
模拟测试4
一、单项选择题（本大题共10小题，每小题2分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1.影响液压泵容积效率下降的主要原因 【 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
1. 当限压式变量泵工作压力＞拐点压力时，随着负载压力上升，泵的输出流量【 】
A. 增加 B. 呈线性规律衰减
C. 呈双曲线规律衰减 D. 基本不变
3.液压泵输出油液的多少，主要取决于：【 】
A. 额定压力 B. 负载 C. 密封工作腔容积大小变化 D. 电机功率
4.在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵： 【 】
A. 齿轮泵 B. 螺杆泵 C. 限压式变量叶片泵 D. 轴向柱塞泵
5．在泵一缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。试分析：在哪种工况下，缸输出功率最小。【 】
A. 快进 B. 工进 C. 端点停留 D. 快退
6. 系统中采用了内控外泄顺序阀，顺序阀的调定压力为Px（阀口全开时损失不计），其出口负载压力为PL。当PL＞Px时，顺序阀进、出口压力P1和P2之间的关系为 ：【 】
A. P1=Px，P2=PL（P1≠P2）
B. P1=P2=PL
C. P1上升至系统溢流阀调定压力P1=Py，P2=PL
D. P1=P2=Px
7.图示系统，当负载为无穷大时，若不计管路压力损失，液压泵输出的压力为：【 】
A. 20×105Pa B. 30×105Pa C. 40×105Pa D. 90×105Pa
7. 顺序阀在系统中作背压阀时，应选用（ ）型。【 】
A. 内控内泄式 B. 内控外泄式 C. 外控内泄式 D. 外控外泄式
8.减压阀的进口压力为40×105Pa，调定压力为20×105Pa，减压阀的出口压力为 ：【 】
A. 20×105Pa B. 40×105Pa C. 60×105Pa D. 100×105Pa
10.图示液压回路中，各阀的调定压力如图所示。活塞运动时负载压力为2 MPa，活塞运动时B点的压力为 ： 【 】
A. 2 MPa B. 3 Mpa C. 5 MPa D. 7 MPa
二、问答题（本大题共5小题，每小题6分，共30分）
1. 电液换向阀适用于什么液压系统中？它的先导阀的中位机能为什么一般选用“Y”型？
2.如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？
3.液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。
4．使用顺序阀应注意哪些问题？
5．试举例绘图说明溢流阀在系统中的不同用处：
（1）溢流恒压；（2）安全限压；（3）远程调压；（4）造成背压；（5）使系统卸荷
三、计算题（本大题共3小题，每小题10分，共30分）
1. 如图所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？
2. 如图所示液压回路，已知液压泵的流量qp=10L/min，液压缸无杆腔活塞面积A1=50cm2，有杆腔活塞面积A2=25cm2，溢流阀调定压力Pp=2.4Mpa，负载FL=10000N，节流阀通流面积AT= 0.01cm2，试分别求回路中活塞的运动速度和液压泵的工作压力。（设Cd= 0.62，ρ= 870kg/m3，节流阀口为薄壁小孔。）
3.如图所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积A1=100cm2，有杆腔面积A2=80cm2，液压缸1输入压力P1=0.9Mpa，输入流量q1=12L/min，不计力损失和泄漏，试计算两缸负载相同时（F1=F2），负载和运动速度各为多少？
四、回路分析（本大题共1小题， 共15分）
如图所示系统能实现“快进→1工进→2工进→快退→停止”的工作循环。试画出电磁铁动作顺序表，并分析系统的特点。
五、绘制回路（ 共5分）
试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节
模拟测试5
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1.为了消除齿轮泵困油现象造成的危害，通常采用的措施是：【 】
A.增大齿轮两侧面与两端面之间的轴向间隙 B.在两端泵端盖上开卸荷槽
C.增大齿轮啮合线处的间隙 D.使齿轮啮合处的重叠系数小于1
2.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为 ：【 】
A.1 B. C. D.2
3.液压泵输出油液的多少，主要取决于： 【 】
A.额定压力 B.负载 C.密封工作腔容积大小变化 D.电机功率
4.影响液压泵容积效率下降的主要原因 ：【 】
A.工作压力 B.内摩擦力 C.工作腔容积变化量 D.内泄漏
5.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由：【 】
A.改变工作压力 B.调节流量调节螺钉
C.调节弹簧预压缩量 D.更换刚度不同的弹簧
6．双作用多级伸缩式液压缸，外伸时推力和速度的逐级变化，结果是：【 】
A.推力和速度都增大 B.推力和速度都减小
C.推力增大，速度减小 D.推力减小，速度增大
7.图示系统，当负载为无穷大时，若不计管路压力损失，液压泵输出的压力为：【 】
A.20×105Pa B.30×105Pa C.40×105Pa D.90×105Pa
8．要求液压缸在中位卸荷，换向平稳，三位换向阀中位机能应该用：【 】
A.K型 B.M型 C.H型 D.Y型
9.顺序阀作卸荷阀时的控制方式和泄油方式。【 】
A.内部控制，外部回油 B.外部控制，外部回油
C.外部控制，内部回油 D.内部控制，内部回油
10.减压阀的进口压力为40×105Pa，调定压力为60×105Pa，减压阀的出口压力为：【 】
A.40×105Pa B.60×105Pa C.100×105Pa D.140×105Pa
二、问答题（本大题共5小题，每小题6分，共30分）
1.什么是容积式液压泵？它的实际工作压力大小取决于什么？
2.O型密封圈在使用过程中，为什么会出现翻转、扭曲现象？可采取哪些措施加以解决？
3.分别说明普通单向阀和液控单向阀的作用？它们有哪些实际用途？
4.试举例绘图说明溢流阀在系统中的不同用处：
（1）溢流恒压；（2）安全限压；（3）远程调压；（4）造成背压；（5）使系统卸荷。
5.液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。
三、计算题（本大题共3小题，每小题10分，共30分）
1.如图所示三种形式的液压缸，活塞和活塞杆直径分别为D、d，如进入液压缸的流量为q，压力为P，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。
2.如图所示液压回路，已知液压泵的流量qp=10L/min，液压缸无杆腔活塞面积A1=50cm2，有杆腔活塞面积A2=25cm2，溢流阀调定压力Pp=2.4Mpa，负载FL=10000N，节流阀通流面积AT= 0.01cm2，试分别求回路中活塞的运动速度和液压泵的工作压力。（设Cd= 0.62，ρ= 870kg/m3，节流阀口为薄壁小孔。）
3. 如图所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？
四、回路分析（本大题共1小题， 共15分）
如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。试写出动作循环表，并评述系统的特点？
五、绘制回路（ 共5分）
绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称
模拟测试6
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1.负载大，功率大的机械设备上的液压系统可使用。 【 】
A.齿轮泵 B.叶片泵 C.柱塞泵 D.螺杆泵
2.一单杆活塞式液压缸差动连接时，要使V3/V2=2，则活塞与螺杆直径之比应为：【 】
A.1 B. C. D.2
3.液压泵的工作压力其大小主要取决于： 【 】
A.额定压力 B.负载 C.密封工作腔容积大小变化 D.电机功率
4.在外反馈限压式变量叶片泵 q— p 特性曲线中，改变曲线Ｂ—Ｃ段斜率的方法：【 】
A.改变工作压力 B.调节流量调节螺钉
C.调节弹簧预压缩量 D.更换刚度不同的弹簧
5.双作用杆活塞液压缸，当活塞杆固定时，运动所占的运动空间为缸筒有效行程的倍数：【 】
A.1倍 B.2倍 C.3倍 D.4倍
6．双作用多级伸缩式液压缸，内缩时推力和速度逐级变化，结果是 ：【 】
A.推力和速度都增大 B.推力和速度都减小
C.推力增大，速度减小 D.推力减小，速度增大
7.图示系统，负载为无穷大时，若不计管路压力损失，液压泵输出的压力为 ：【 】
A.20×105Pa B.30×105Pa C.40×105Pa D.90×105Pa
8．要求液压缸在任一位置停留，并能实现中位卸荷，三位换向阀的中位机能代号为：【 】
A.O型 B.M型 C.H型 D.K型
9.图示系统中的溢流阀在液压系统中的作用为 ：【 】
A.作背压阀 B.作溢流阀 C.作安全阀 D.作卸荷阀
10.减压阀的进口压力为40×105Pa，调定压力为20×105Pa，减压阀的出口压力为：【 】
A.20×105Pa B.40×105Pa C.60×105Pa D.100×105Pa
二、问答题（本大题共5小题，每小题6分，共30分）
1.什么是液体的粘性？常用的粘度方法表示有哪几种？如何定义？
2.先导式溢流阀的远程控制油口分别接入油箱或另一远程调压阀时，会出现什么现象？
3.顺序阀有哪几种控制方式和泄油方式？并举例说明。
4.何谓换向阀的“位”和“通”？并举例说明。
5.什么是容积式液压泵？它的实际工作压力大小取决于什么？
三、计算题（本大题共3小题，每小题10分，共30分）
1.如图所示液压缸输入压力P1，活塞直径为D，柱塞直径为d，若不计压力损失和泄漏，试计算输出压力P2大小。
2.如图所示液压回路中，已知液压泵的流量qp=10L/min，液压缸无杆腔面积A1=50cm2，有杆腔面积A2=25cm2，溢流阀调定压力Pp=2.4Mpa，另一溢流阀调定压力P2=3Mpa，负载FL=10000N，节流阀通流面积AT= 0.08cm2，试分别求回路中活塞的运动速度和液压泵的工作压力。（设Cd= 0.62，ρ= 870kg/m3，节流阀口为薄壁小孔。）
3. 如图所示的液压系统，两液压缸有效面积为A1=A2=100×10−4m2，缸Ⅰ的负载F1=3.5×104N，缸Ⅱ的的负载F2=1×104N，溢流阀、顺序阀和减压阀的调整压力分别为4.0MPa，3.0MPa和2.0MPa。试分析下列三种情况下A、B、C点的压力值。
1）液压泵启动后，两换向阀处于中位。
2）1YA通电，液压缸Ⅰ活塞移动时及活塞运动到终点时。
3）1YA断电，2YA通电，液压缸Ⅱ活塞移动时及活塞杆碰到死挡铁时。
四、回路分析（本大题共1小题， 共15分）
如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。（注：电气元件通电为“＋”，断电为“—”。）
动作名称
电器元件
1YA
2YA
3YA
4YA
5YA
6YA
YJ
定位夹紧
快进
工进（卸荷）
快退
松开拔销
原位（卸荷）
说明：（1）Ⅰ、Ⅱ各自相互独立，互不约束。（2）3YA、4YA有一个通电时，1YA便通电。
五、绘制回路（ 共5分）
绘出三种不同的卸荷回路，说明卸荷的方法
模拟测试7
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1.国际标准ISO对油液的粘度等级（VG）进行划分，是按这种油液40℃时什么粘度的平均值进行划分的 ：【 】
A.动力粘度 B.运动粘度 C.赛式粘度 D.恩式粘度
2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是 ：【 】
A.齿轮啮合线处的间隙 B.泵体内壁（孔）与齿顶圆之间的间隙
C.传动轴与轴承之间的间隙 D.齿轮两侧面与端盖之间的间隙
3.在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵？【 】
A.齿轮泵 B.螺杆泵 C.限压式变量叶片泵 D.轴向柱塞泵
4.已知液压泵的额定压力和额定流量，若不计管道内压力损失，如下哪种工况下，液压泵出口处的工作压力值为F/A。【 】
A. B. C. D.
5.外反馈限压式变量叶片泵q—p特性曲线中，改变曲线A—B段的上下平移的方法：【 】
A.改变工作压力 B.调节流量调节螺钉
C.调节弹簧预压缩量 D.更换刚度不同的弹簧
6.双作用双活塞杆液压缸，当缸体固定时，运动时所占的空间为活塞有效行程的倍数：【 】
A. 1倍 B. 2倍 C. 3倍 D. 4倍
7.图示系统，负载为无穷大时，若不计管路压力损失，液压泵输出的压力为 ：【 】
A. 20×105Pa B. 30×105Pa C. 40×105Pa D. 90×105Pa
8.图示系统中的溢流阀在液压系统中的作用为：【 】
A. 起背压阀作用 B. 使系统压力恒定
C. 对系统起过载保护作用 D. 使系统卸荷
9.图示系统中的两个减压阀串联使用，输出端的输出压力P2为 【 】
A. 4×106Pa B. 6×106Pa C. 10×106Pa D. 14×106Pa
10.内控顺序阀的控制方式和泄油方式：【 】
A. 内部控制，内部泄油 B. 内部控制，外部泄油
C. 外部控制，外部泄油 D. 外部控制，内部泄油
二、问答题（本大题共5小题，每小题6分，共30分）
1.齿轮泵的困油现象是怎么引起的，对其正常工作有何影响？如何解决？
2.电液换向阀适用于什么液压系统中？它的先导阀的中位机能为什么一般选用“Y”型？
3.液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。
4.影响节流阀流量稳定性的因素是什么？为何通常将节流口做成薄壁小孔？
5.何谓换向阀的“位”和“通”？并举例说明
三、计算题（本大题共3小题，每小题10分，共30分）
1.如图所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积A1=100cm2，有杆腔面积A2=80cm2，液压缸1输入压力P1=0.9Mpa，输入流量q1=12L/min，不计力损失和泄漏，试计算两缸负载相同时（F1=F2），负载和运动速度各为多少？
2.如图所示液压回路中，已知液压泵的流量qp=10L/min，液压缸无杆腔面积A1=50cm2，有杆腔面积A2=25cm2，溢流阀调定压力P1=2.4Mpa，负载FL=10000N，节流阀通流面积AT= 0.01cm2，试分别计算回路中活塞的运动速度和液压泵的工作压力。（设Cd= 0.62，ρ= 870kg/m3，节流阀口为薄壁小孔。）
3. 如图所示三种形式的液压缸，活塞和活塞杆直径分别为D、d，如进入液压缸的流量为q，压力为P，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。
四、回路分析（本大题共1小题， 共15分）
如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。（注：电气元件通电为“＋”，断电为“—”；顺序阀和节流阀工作为“＋”，非工作为“—”。）
动作名称
电器元件
液压元件
1YA
2YA
顺序阀6
压力继电器7
节流阀5
快进
工进
保压
快退
停止
五、绘制回路（ 共5分）
试用一个先导型溢流阀、一个二位二通换向阀组成一个卸荷回路
模拟测试8
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1. 单作用式叶片泵的转子每转一转，吸油、压油各几次：【 】
A. 1 B. 2 C. 3 D. 4
2. 中位机能是哪种类型的换向阀在中位时可实现系统卸荷：【 】
A. O B. M C. P D. Y
3.在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为：【 】
A. 层流 B. 液压冲击 C. 空穴现象 D. 紊流
4.减压阀的进口压力为40×105Pa，调定压力为60×105Pa，减压阀的出口压力为：【 】
A. 60×105Pa B. 40×105Pa C.100×105Pa D.140×105Pa
5.在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵： 【 】
A.齿轮泵 B.螺杆泵 C.限压式变量叶片泵 D.轴向柱塞泵
6.双作用双活塞杆液压缸，当缸体固定时，运动时所占的空间为活塞有效行程的倍数：【 】
A. 1倍 B. 2倍 C. 3倍 D. 4倍
7.流经固定平行平板缝隙的流量与缝隙值的几次方成正比： 【
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
