除尘风网工艺设计说明书样本.doc

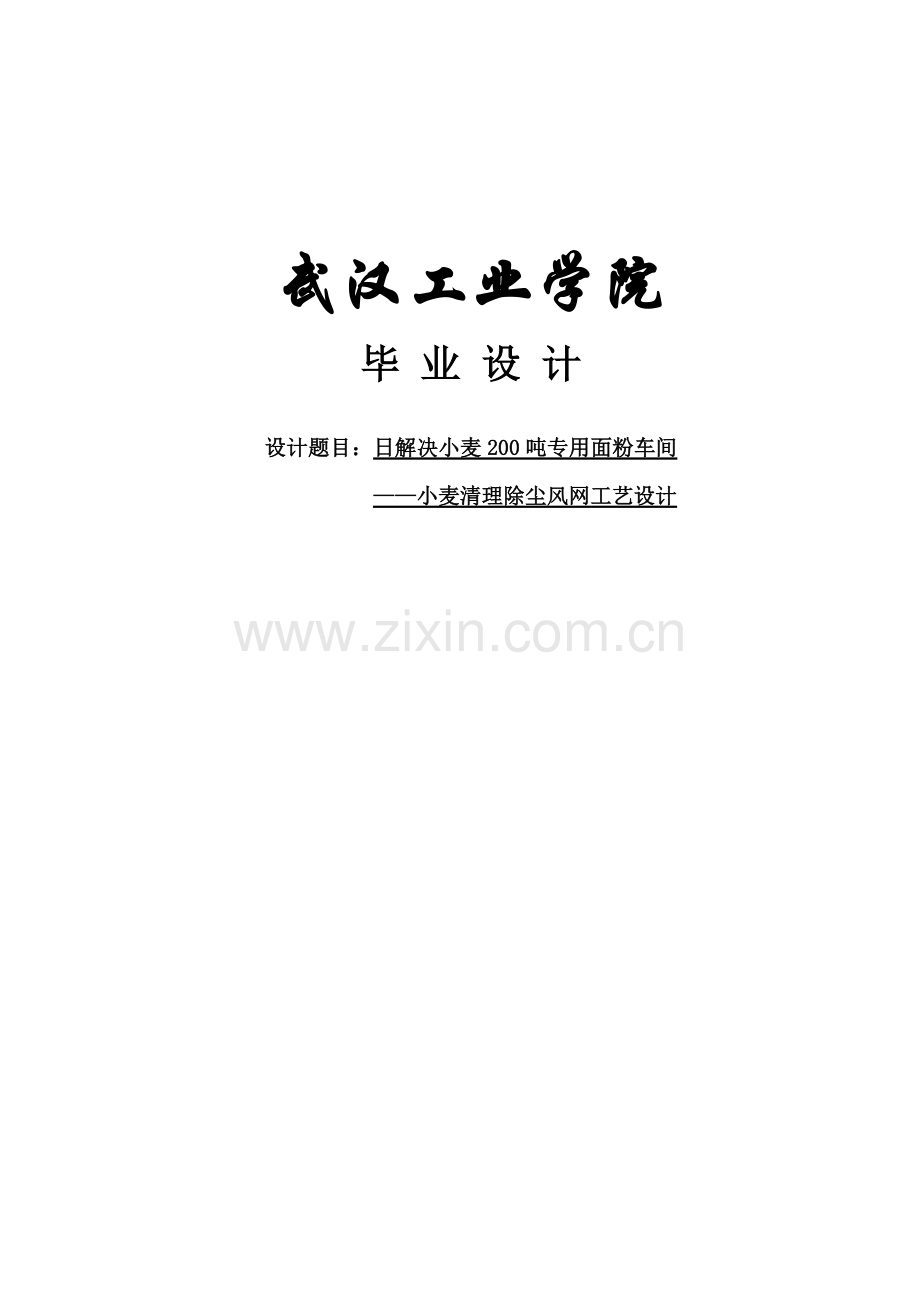

武汉工业学院毕 业 设 计设计题目：日解决小麦200吨专用面粉车间 小麦清理除尘风网工艺设计目录摘要1前言2第一章 粉尘危害及防尘综合办法 一、粉尘危害4 二、粉尘防治办法4第二章 风网设计原则6一、除尘风网设计原则6二、拟定风网形式原则6三、集中风网组合原则6第三章 风网分析7 一、方案拟定7 二、去石机风网组合分析7 三、振动筛风网组合分析8 四、集中风网组合分析9 五、设备特点9 六、车间设备布置11第四章 风网设备选型及计算12 一、绘制风网布置图如附图12 二、计算各管段长度及弯头个数，绘制风网流程图12 三、各风网阻力计算12设计总结31谢辞33参照文献34摘 要粮食加工厂生产过程及容易产生粉尘，粉尘危害性很大。例如：粉尘会影响生产，影响光照，危害人类健康，并且还会导致环境污染，甚至发生粉尘爆炸等；此外，粮食加工厂产生粉尘有也是具备营养价值，如有可用作肥料，饲用，甚至可作食用。因而，做好粉尘防治是具备现实意义。粉尘防治最有效办法就是通风除尘，运用一定设备（吸风罩、风管、风机、除尘器）将含尘空气收集并净化为符合国家规定卫生原则排放到空气当中。设计过程中，我通过查阅资料，理解除尘风网设计原则与办法，依照设计原则拟定风网组合形式，依照工艺规定，拟定设备摆放位置，考虑车间内-整洁美观状况下，拟定风管走向，然后计算风管长度与直径，绘制风网图，计算风网阻力和风量，选取适当风机和除尘器。核心词：除尘 风网 粉尘 AbstractThe production process in the grain processing factory is easy to produce the dust. The dust is very hazardous，For example：The dust will affect the production，influence illumination，harm the humans healthy，moreover it also can cause the environmental pollution，even have the dust explosion and so on. But，some of the dust being produced in the grain processing factory has the nutritional value. For example：Some may serve as the fertilizer，the feed，even some may be edible. Therefore，preventing and controlling the dust are very significant. The most effective action of preventing and controlling the dust is ventilates the dust removal. By using the certain equipments，they collect the air with the dust and purify it and then discharge it in the air. In the design process，I consult the material，and understand the principle of design and the method removing the dust by wind net. According to the principle of design，I definite the combination form of wind net. According to the technological requirement，I definite the position of the equipments.Considering the neat artistic situation in the workshop，I definite the trend of the pipeline. And then I commutate the length and diameter of the pipeline，plan the wind net orchards，computation wind net resistance and amount of wind，choice appropriate air blower and dust remover.Key word：Dust removal Well ventilated Dust前 言粮食工业是国民经济一种重要部门，和人民生活息息有关，工业化、当代化任务很重。粮油工业重组和改革步伐加快，通过发展订单农业，建立适应市场机制产销衔接，以公司连基地，基地加农户模式，增进优质粮油产品产业化，形成以粮食购销公司、加工公司为龙头，带动粮油深加工发展，通过加工、转化、增值，提高公司经济效益，带动粮油产区经济发展，增长农民收入，一批新型粮油工业公司集团不断涌现，特别是近两年面粉加工公司规模扩张不久。据关于部门资料记录，1998年年终国内面粉厂涉及国营、民营和合资大、中、小型面粉加工公司已近万家，其中大型和特大型面粉厂（500吨/日以上）约占全国0.55%，数量为55家，是1982年5倍。中华人民共和国粮食行业协会调查表白，全国粮油工业公司共有7548家，其中制粉3940家。国家食品工业“十五”发展规划中提到要强化小麦综合运用，积极开发谷朊粉、小麦胚芽制品，小麦麸皮制品等。近年来，面粉公司在“大路货”产品上展开“价格火拼”，忽视了面粉深加工和农副产品综合运用这块巨大市场。专家以为，国内面粉公司应注重面粉加工和农副产品综合运用，走产品多元化，以特色制胜路子。面粉公司以科技为先导，进行面粉深加工和副产品综合运用，既是公司增强竞争力需要，也是国内面粉工业深层次发展必由之路。小麦深加工产品在发达国家已比较普及。小麦深加工中应用生物枝术、超微技术、挤压技术、膜分离技术、超临界CO萃取技术、高效分离技术等高新技术，开发有着广泛市场谷朊粉、小麦胚芽油、小麦麸皮制品，谷胱甘肽、麦胚凝集素、麦麸戊聚糖等食品、医药、化工、造纸、纺织、建材等产品，从而最大限度运用小麦资源。由于面粉工业正趋于规模化和集约化方向发展，面粉深加工工业有辽阔发展前景，市场对面粉深加工产品需求也不断增大专用粉生产是一种系统工程，涉及到许多环节。最佳应具备如下几种条件：一是要有优质专用小麦做原料；二是要有先进设备和生产工艺；三是要有好面粉后解决工序；四是要有训练有素专业技术人员和必须检测实验条件和手段。原粮是粮食加工工业基本原料，在粮食输送、破碎、研磨、筛分和包装等过程中，不可避免要产生粉尘。如不采用有效防尘办法，任其飞扬，就会污染作业场合和室外环境，对人体、生产及环境均有很大危害。因而，在粮食加工厂中对粉尘控制尤为重要。而在粮食加工厂中控制粉尘办法重要是通风办法，即是运用空气流动来改进车间空气环境，使室内空气符合卫生原则办法。进入21世纪，人们生活水平不断迅速提高，人们对吃、穿、住、行规定日异上升，特别是对食物规定更是如此。当前不断要吃饱并且要吃好，如肯德基、国内新研发长梗香、补充营养素面粉等等。这些都体现了将来食品发展趋势，作为食品专业学生对当前和将来食品发展更是深有体会。我是粮食工程本科毕业生，毕业设计是设计专用粉厂。就当前食品发展状况来看，这个课题是很有必要也很有价值，它可以锻炼咱们实际思考问题能力，也是对四年所学知识一种总结和升华。专用粉厂设计任务是很重，因此咱们小组由四个人共同完毕这项任务，设计过程中，咱们采用分工形式，我除了要协助此外三个人完毕应当完毕任务外，还要独立完毕清理车间除尘风网。本次设计重要是依照国家规定卫生原则和排放原则对小麦清理除尘风网工艺设计，重要内容有：依照风网组合原则拟定小麦清理除尘风网组合形式；对小麦清理除尘风网设备布置；计算各管段长度并绘制风网图；并对除尘风网设备选取和设计计算。由于咱们实际设计经历有限，经验局限性，在设计过程中难免浮现问题，望教师及时批评指正为谢！ 第一章 粉尘危害及防尘办法一、粉尘危害粮食加工厂生产过程中不可避免要产生粉尘，如果解决不当会导致严重危害。这些粉尘涉及：夹杂在原粮中泥块砂土、粮粒表皮和外壳、粮粒自身粉碎体。它们都是随着生产过程进行而不断 形成和扩散出来。一种粮食加工储存公司每天粉尘散布量可打几百公斤，如果不加控制任其飞扬，不但污染车间和周边空气环境，影响工人身体健康，并且在经济上也是很大损失。（一）对生产危害。空气中粉尘落到机器转动部件上，会加速转动部件磨损，减少机器工作精度和使用寿命。粉尘落如电气设备里也许破坏绝缘而发生事故。粉尘弥漫车间，减少了可见度，影响视野，妨碍操作，减少劳动生产率，甚至发生粉尘爆炸，导致严重后果。（二）对人体危害。粉尘不但严重影响到生产，对人体也会导致严重危害。当粉尘进入人体肺部达到一定数量时，也许引起各种尘肺病。其中以矽肺病危害最大。并且，粉尘越细，危害越大。由于颗粒越小，越容易经毛细支管直接进入肺泡，引起各种尘肺病。粉尘散发量越大，含尘浓度越高，劳动强度越大，从事粉尘作业时间越长，则吸入量越多，就越易得尘肺病。（三）对环境影响。如果粉尘直接排放到环境中话会对环境导致污染，进而危害人类健康，会损害农、林、牧业生产。此外，粮食加工厂中粉尘自身是有经济价值。清理车间粉尘有可作肥料，碾磨车间粉尘基本上是谷屑、糠皮或面粉。它们除了可作食用、饲用外，还可从中提取其她综合运用原料。因此，在粮食加工厂搞好防尘工作是有很重要现实意义。二、防治粉尘办法（一）改革工艺设备和工艺操作办法，从主线上防止和减少粉尘产生。生产工艺改革能有效地解决防尘问题。例如，粉间采用气力输送系统输送粉状物料，能避免运送过程中粉尘飞扬。（二）个人防护及工厂环境绿化。从事粉尘作业人员规定佩带防尘口罩、面具或头盔。园林绿化带有滞尘和吸尘作用，对于产生粉尘场合尽量用绿化带包围或隔离，使粉尘向外扩散减少到最低限度。（三）采用通风除尘办法控制有害物。通过工艺设备和工艺操作办法改革，仍有粉尘散入室内，应采用局部通风或全面通风及防尘办法。采用局部通风除尘时，要尽量把产尘工艺设备密闭起来，以最小风量获得良好效果，并将捕集粉尘进行分离。并且要保证通风除尘系统安全运营，定期检查作业点含尘浓度及排放浓度，检查防尘设施和除尘设备运营状况并虽然维护管理。在粮食公司中，采用是防止粉尘在室内扩散最有效办法，即局部排风（吸风）通风办法，当通风机工作时，由于负压作用，外界空气通过机器设备外壳缝隙和专门风道进入工作区，能有效防止了粉尘向外飞扬，把机器设备工作时扩散出来粉尘，热量和水汽带走，经吸风罩沿风管送入除尘器净化，再将达到国家规定卫生原则净化空气排放到空气中。第二章 风网设计原则一、除尘风网设计原则（一）在设计风网前，应详细理解工艺流程、工艺设备及其布置状况。消除应操作不当或设备不完好而发生粉尘飞扬现象。（二）对于通风目只在于除粉尘设备，必要依照“密封为主、吸风为辅”原则来设计吸风装置；对于其通风目在于吸湿、冷却、分级、分选设备，必要留有恰当进风口和合理风道，保证一定风量。（三）吸风装置吸风口，应正对和接近粉尘产生最多地方。装置形式应不妨碍操作和安全。（四）为防止吸走完整粮粒和其她物料，吸口面积应有足够大尺寸，使吸风口风速减少。对于粒状物料，吸口风速为34m/s，对于粉状物料，吸口风速为0.51.5 m/s为宜。二、拟定风网形式原则具备下列条件之一机器或吸点适当采用单独风网：（一）吸出含尘空气必要作单独解决（二）吸风量规定精确而必要经常调节（三）需要较大风量（四）机身自身自带风机（五）附近无其她需要吸风机器和吸点 不符合上述任一条件两个或两个以上机器和吸点，应采用集中风网。三、集中风网组合原则（一）吸出物品质相似（二）组合在同一种风网中各个机器设备工作时间应当相似（三）风管设立简朴、合理。详细内容涉及：风管尽量垂直，对于必要水平风管，应设立密闭清扫孔，对于粉尘和水气共生尘源，应尽量将除尘器直接配备在吸风罩上方，使粉尘、水气通过管进入除尘器。三通管道夹角普通采用：30、45为宜，支管上应当装上插板和碟阀等风量调节装置，排风管应高出层面1.5mm，风管普通应明设，不能妨碍走道和操作，在不增设投资条件下，也应照顾外观整洁和美观。（四）通风机普通应布置在除尘器之后（吸气式），以减轻粉尘对通风机磨损，当通风机布置在除尘器之后（压气式）时，选排尘通风机。（五）风网总风量不适当太大（250010000 m3/h），吸风点不适当太多。第三章 除尘风网分析一、方案拟定由于本次设计小麦清理采用 初清筛 毛麦仓 振动筛 碟片滚筒组合精选机 磁选 去石机 卧式打麦机 强力着水机 一次润麦仓 着水混合机 二次润麦仓 去石机 卧式打麦机 振动筛 喷雾着水机 净麦仓 自动称 磁选 清理工艺流程，其中，去石机、振动筛、初清筛、毛麦仓、打麦机以及提高机设吸风。去石机需要有单独风源来保证其工作效率，因此去石机风网设为单独风网；振动筛西风量较大，并吸出物性质相似，一起构成一种风网；别的设备采用集中风网。管路中选用三中节、二端节，R=1.5D，a =90弯头，选用a = 30三通。二、去石机风网组合分析（一）去石机风网见图31图31 去石机风网图去石机 吸风罩 风管 刹克龙 风管 离心通风机 风管 脉冲除尘器 （二）风网组合分析去石机设成独立风网，由于谷物在去石机工作面上运动时，应呈流化状态（即散粒物料群运动时其中状态在某些方面具备流体性质），对风量规定很高，并且吸风量较大，才干获得较为抱负去石效果，就规定穿过工作面气流均匀稳定，风速恰当。将其设为单独风网时风量容易调节和控制以达到规定。风速和风量对去石机去石效果有很大影响，如果将去石机设在集中风网中话风速和风量会受到风网影响导致风速不稳定从而影响到去石机工艺效果。因而将两台去石机风网单独设计。（三）设备选型分析依照设计计算，得出整个风网阻力和风量，选出适当离心通风机，本风网需要是47212 No.5通风机，配备动力是15kw.转速为2900r/min。风网管道最小直径为340mm，足以避免风管阻塞。刹克龙采用下旋55型离心分离器，重要是下旋55型离心分离器体积较小，并且可以满足解决风量规定，咱们选了直径为600mm分离器，由于直径超过1000mm离心分离器除尘效率会减少，因而采用四个直径为600mm离心分离器并联使用。袋式除尘器采用BLM36型脉冲除尘器，其除尘效率高，解决风量符合本风网总风量规定，并且体积较小，因而选用此除尘器。三、振动筛风网组合分析 （一）振动筛风网见图32图32 振动筛风网图振动筛 吸风罩 风管 刹克龙 风管 离心通风机 风管 脉冲除尘器（二）风网组合分析两台振动筛一起构成一组集中风网，依照风网组合原则，由于两台振动筛自身没有自带风机，并且吸出物性质相近，吸出物可以一起解决，并且两台振动筛合在一起，风网中风量比较大（9000 m3/h），依照集中风网中风量不适当过大（250010000 m3/h），因而将两台振动筛单独设在一起而不加上其他设备。 （三）设备选型分析依照设计计算，得出整个风网阻力和风量，选出适当离心通风机，本风网需要是47212 No.5通风机，配备动力是15kw.转速为2900r/min。风网管道最小直径为300mm，可以避免风管阻塞。刹克龙采用下旋55型离心分离器，重要是下旋55型离心分离器体积较下旋60型离心除尘器小，并且可以满足解决风量规定，咱们选了直径为700mm分离器，由于直径超过1000mm离心分离器除尘效率会减少，因而采用四个直径为700mm离心分离器并联使用。袋式除尘器采用BLM60型脉冲袋式除尘器，其除尘效率高，解决风量符合本风网总风量规定，并且体积较小，因而选用此除尘器。四、集中风网组合分析 （一）集中风网图见图44 （二）风网组合分析五台提高机，毛麦仓，两台打麦机和初清筛设在一组风网里，由于它们吸风量都不是很大，风网中总风量没有超10000 m3/h；且吸出物性质相近，自身都没有风机，工作时间普通状况下是相似，因而将它们设为一组集中风网。集中风网在动力消耗和设备投资方面等也较经济。 （三）设备选型分析依照设计计算，得出整个风网阻力和风量，选出适当离心通风机，本风网需要是47212 No.5通风机，配备动力是15kw.转速为2900r/min。风网管道最小直径为115mm，可以避免风管阻塞。刹克龙采用下旋55型离心分离器，重要是下旋55型离心分离器体积较下旋60型离心除尘器小，并且可以满足解决风量规定，咱们选了直径为700mm分离器，由于直径超过1000mm离心分离器除尘效率会减少，因而采用四个直径为700mm离心分离器并联使用。袋式除尘器采用BLM60型脉冲袋式除尘器，其除尘效率高，解决风量符合本风网总风量规定，并且体积较小，因而选用此除尘器。五、设备特点（一）吸风罩：吸风罩是收集含尘空气罩口，它应接近尘源安装，应装置在正对和接近灰尘产生最多位置，并位于气流或灰尘自然流动下行方向。其一端同机器设备相连，另一端同风管连接。由于机器设备构造和操作不同，吸风罩形式是各种各样，习惯上分为密闭罩，外部吸气罩和吹吸罩。吸风罩要尽量接近并对准尘源和含尘气流运动方向，在保证一定排尘风速条件下，能有效地以至少风量，最大限度地排除设备所产生粉尘。（二）通风机：风机是除尘网路中气流动力源，是保证通风除尘系统正常工作而又经济运营重要设备。从能量角度来看，它把原动机机械能转变为气体能量。在通风和气力输送装置中，风机性能好坏和选型与否恰当，直接影响着整个装置工作效率，因而对风机选用要慎重考虑，严格按照风机选用原则和工艺规定来选取。离心通风机选用原则1、离心通风机工作点要在高效区 选取风机，一方面规定通风机风量、风压满足管道系统风量和阻力规定，同步使其工作点应在最佳效率或经济使用范畴内，即工作点效率不应低于最高效率90%；2、调节性能好 对于通风除尘管道系统来说规定通风机性能曲线比较平坦。这是由于通风除尘管道系统阻力较小，而所需要风量较大，故只须较小阻力变化，就能使管道系统中风量有较大变化；3、电动机不易过载 具备后向叶型风机不会过载，由于它最大功率出当前额定风量处。对于前向叶型风机，其功率随风量增长而增长，并且增长速率愈来愈快。4、要适应输送气体性质 输送不同性质空气，要选用不同类型风机，如空气含尘浓度特别高时，就要先用叶片耐磨而又不易积灰排尘风机。若风机与烘干机配套使用时，就要选用耐高温风机等；5、噪声低 在相似条件下，应一方面选用低噪音风机。普通说来，噪声峰值频率与风机转速成正比，因此，在满足网路阻力、流量规定前提下，应尽量选用转速地风机。普通风机转速不适当超过3000R/min，或叶轮外缘线速率不不不大于75m/s。（三）风管：风管是输送含尘空气管道，其断面普通呈圆形。普通是镀锌薄钢板制成圆管,它涉及直管、弯头、三通、连接法兰等。风管将吸风罩与风机、除尘器等连结起来,使含尘空气在其中以一定路线和速度流动,形成除尘网路。风管直径应按风管内所选用气流速度和所需输送风量来拟定。粮食厂中清理除尘风管风速普通取1618m/s。当管道直径小或含尘量少时取较小风速。当管道直径大或含尘量大时取较大风速。对于较长水平管，应取较大风速。风管应明设，不能妨碍走道和操作，普通靠墙靠天花板，并且平行于梁、墙；在不增长投资状况下，要尽量考虑到外观整洁、美观。（四）除尘器除尘器用来清除被吸空气中灰尘。本设计中采用是离心除尘器和袋式除尘器进行两级除尘，以达到净化级别规定。1、离心除尘器离心除尘器构造简朴,造价低,管理维修以便,因而应用普遍。但离心除尘器去除细小尘粒效果较差,合用于对除尘规定不很高场合或作为初级除尘。离心除尘器构造由内筒、外筒和锥体三某些构成。含尘空气由外筒体上进口沿切线方向进入内外筒体之间，向下作旋转运动，气流中粉尘在离心力作用下被甩向器壁沉降下来,经除尘器底部封闭阀排出。净化后空气流则转向中心从下部螺旋上升并经排气管排出。在尘粒特性、气流速度相似状况下，小直径离心除尘器除尘效果较大直径要好。为了保证生产能力及提高除尘效果，本设计采用四个直径较小离心除尘器并联使用。在使用离心除尘器时必要注意，其外壳应具备可靠接地，否则因尘粒沿离心除尘器内壁运动时形成静电及外壳上存在足够高电势将引起火险。2、脉冲除尘器脉冲除尘器是运用纤维织物制成滤袋对粉尘过滤作用进行除尘。按照除尘器与风机联接方式可分为“吹式”和“吸式”两种。按布袋清灰方式可分为机械清灰、压缩空气脉冲喷吹两种。袋式除尘器具备除尘效率高（普通可达99左右）、经净化后可直接排到空气中，解决风量大、使用寿命长、设备阻力小等长处。但也存在构造复杂、设备费用高、体积庞大、维修管理麻烦等缺陷。因此,这种除尘器合用于对除尘规定较高场合。本设计中采用是：BLM60型和BLM36型袋式脉冲除尘器。六、车间设备布置清理间共两个开间，七层楼高，设备基本上比较集中，共设四组风网。风管明设，靠墙靠天花板，并且平行于梁、墙，没有妨碍走道和操作；尽量考虑了车间内整洁与美观。除尘器体积较大，因而都安装在七楼，风机在离心除尘器与脉冲除尘器之间，靠中间摆设。风管要考虑渐扩长度和弯头曲率半径，因而在不影响工艺前提下，在设备之间设了较大距离，给风管渐扩长度和弯头曲率半径留出了足够空间。风管距墙距离在十公分以上，以便维修。尽量保证风网密闭性，以减少和防止粉尘外逸。在六楼设计集灰箱，除尘器下出来灰通过管道溜到集灰箱集中解决。第四章 设计计算一、绘制风网布置图如附图二、计算各管段长度及弯头个数，绘制风网流程图如图三、各风网阻力计算（一）依照资料查得各设备吸风量与阻力列表如下：表41设备吸风量m/h阻力mmH2O去石机TQSX132520060振动筛TQLZ100150450040卧式打麦机FDMW40150250020毛麦仓50015初清筛TSCY63100015提高机TDTG34/1460015（二）独立风网计算1 去石机1 独立风网计算图41去石机风网简图局部管件压损系数表42局部管件管段编号阐明弯头=90R=1.5D0.2340.2320.23弯头采用三中节两端节天圆地方0.10.10.920.560.33风网阻力计算表43设备名称和管道编号Qm/hVm/sv/2mmH2ODmmLm/DPfMmH2OPjMmH2OPf+PjmmH2OHmmH2O阐明主支1234567891011121314去石机52006052001717.734025.90.052223.930.9216.2840.3100.3刹克龙1035135.352001717.73406.50.05226.010.569.9115.92151.2252001717.73404.10.05223.790.335.849.6160.82除尘器100260.82查表41得TQSX132振动筛吸风量为：5200 m/h，它阻力为60 mmH2O。依照粮食加工厂除尘风网风速范畴选用适当风速,可以得出各风管直径，同步可以查得动压和/D，把第4、6、7栏数据想乘积填入第8栏，4、9栏乘积填入第10栏。局部管道压损系数由弯头压损系数相加。详细计算如下： D1=0.0188Q/v =0.01885200/17=328mm 查附录得v/2=17.7 /D=0.0522将数字分别填入表中相应空格处； 见图知号管子长度为25.9m Pf=17.70.052225.9=23.93 mmH2O 见图知号管段有四个弯头，查弯头阻力系数表知 =0.234=0.92Pj=17.70.92=16.28 mmH2O H1=23.9316.28=40.21 mmH2O D2=0.0188Q/v =0.01885200/17=328 mm 查附录得v/2=17.7 /D=0.0522将数字分别填入表中相应空格处； 见图知号管子长度为6.5m Pf=17.70.05226.5=6.01 mmH2O 见图知号管段有二个弯头和一种天圆地方，查弯头阻力系数表知 =0.2320.1=0.56 Pj=17.70.56=9.91 mmH2O H2=6.019.91=15.92 mmH2O D3=0.0188Q/v=0.01885200/17=328 mm 查附录得v/2=17.7 /D=0.0522将数字分别填入表中相应空格处； 见图知号管子长度为4.1m Pf=17.70.05224.1=3.79mmH2O 见图知号管段有一种弯头和一种天圆地方，查阻力系数表得 =0.230.1=0.33 Pj=17.70.33=5.84mmH2O H3=3.795.84=9.63 mmH2O四联刹克龙解决风量为Q=5200 m/h，选风速为V=10m/s,查四联刹克龙选型表，可选取四联刹克龙型号为下旋55型，其单个直径为600mm，它所能提供风量为：Q=5240m/h，H=35mmH2O 将各管段和设备阻力相加得出除尘风网总阻力为264.9 mmH2O。考虑计算、施工以及机器性能容许误差，对计算值加以12%安全系数，于是该除尘风网所提供压力为： P风=H（1+0.12）=264.91.15=304.64 mmH2O 通风除尘网路普通都不也许十分严密，因而在设计过程中应当考虑必要漏风量，其值为吸风量10%，于是此风机所提供风量为： Q风机=5200（1+0.1）=5720m/h 按照风机所要提供压力及吸风量选取风机，其型号为：47212 NO5A，转速为2900r/min,电动机功率为15kw。 该风网没有节点，不用进行阻力平衡计算2 去石机2独立风网计算图42去石机风网简图局部管件压损系数表44局部管件管段编号阐明弯头=90R=1.5D0.2350.2320.23采用三中节两端节天圆地方0.10.11.150.560.33风网阻力计算表45设备名称和管道编号Qm/hVm/sv/2mmH2ODmmLm/DPfMmH2OPjMmH2OPf+PjmmH2OHmmH2O主支12345678910111213去石机52006052001717.7340120.052211.091.1520.431.4991.5刹克龙52001035126.552001717.73404.50.05224.160.569.9114.07140.5752001717.73404.70.05224.340.335.8410.18150.75除尘器100250.75查表41得TQSX132去石机吸风量为：5200 m/h，它阻力为60 mmH2O。依照粮食加工厂除尘风网风速范畴选用适当风速,可以得出各风管直径，同步可以查得动压和/D，把第4、6、7栏数据想乘积填入第8栏，4、9栏乘积填入第10栏。局部管道压损系数由弯头压损系数相加。详细计算如下： D1=0.0188Q/v =0.01885200/17=328mm 查附录得v/2=17.7 /D=0.0522将数字分别填入表中相应空格处； 见图知号管子长度为12m Pf=17.70.052212=11.09 mmH2O 见图知号管段有五个弯头，查弯头阻力系数表知 =0.235=1.15 Pj=17.71.15=20.36 mmH2O H1=11.0920.36=31.45mmH2O D2=0.0188Q/v =0.01885200/17=328 mm 查附录得v/2=17.7 /D=0.0522将数字分别填入表中相应空格处； 见图知号管子长度为4.5m Pf=17.70.05224.5=4.16 mmH2O 见图知号管段有二个弯头和一种天圆地方，查弯头阻力系数表知 =0.2330.1=0.79 Pj=17.70.56=9.91 mmH2O H2=4.169.91=14.01mmH2O D3=0.0188Q/v=0.01885200/17=328 mm 查附录得v/2=17.7 /D=0.0522将数字分别填入表中相应空格处； 见图知号管子长度为4.7m Pf=17.70.05224.7=4.34mmH2O 见图知号管段有一种弯头和一种天圆地方，查阻力系数表得 =0.230.1=0.33 Pj=17.70.33=5.84mmH2O H3=4.345.84=10.18 mmH2O四联刹克龙解决风量为Q=5200m/h，选风速为V=10m/s,查四联刹克龙选型表，可选取四联刹克龙型号为下旋55型，其单个直径为600mm，它所能提供风量为：Q=5240m/h，H=35mmH2O 将各管段阻力相加得出除尘风网总阻力为254.8mmH2O。考虑计算、施工以及机器性能容许误差，对计算值加以12%安全系数，于是该除尘风网所提供压力为： P风=H（1+0.12）=254.81.15=293.02 mmH2O 通风除尘网路普通都不也许十分严密，因而在设计过程中应当考虑必要漏风量，其值为吸风量10%，于是此风机所提供风量为： Q风机=5200（1+0.1）=5720m/h 按照风机所要提供压力及吸风量选取风机，其型号为：47212 NO5A，转速为2900r/min,电动机功率为15kw。 该风网没有节点。（三）集中风网计算1 振动筛风网计算
