内夯沉管灌注桩施工组织设计.doc

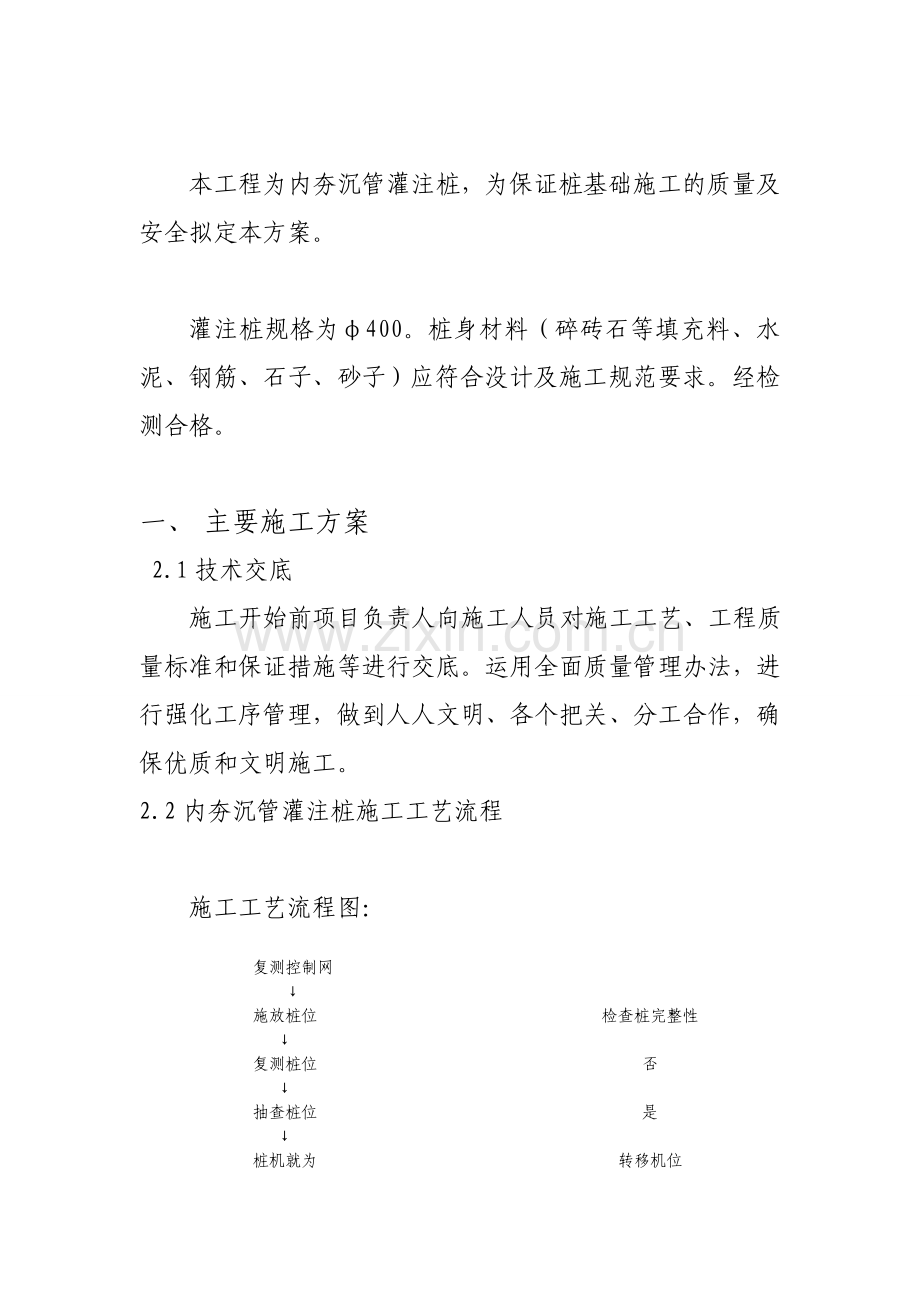

本工程为内夯沉管灌注桩，为保证桩基础施工的质量及安全拟定本方案。

灌注桩规格为φ400。桩身材料（碎砖石等填充料、水泥、钢筋、石子、砂子）应符合没计及施工规范要求。经检测合格。

一、 主要施工方案
2.1技术交底
施工开始前项目负责人向施工人员对施工工艺、工程质量标准和保证措施等进行交底。运用全面质量管理办法，进行强化工序管理，做到人人文明、各个把关、分工合作，确保优质和文明施工。
2.2内夯沉管灌注桩施工工艺流程

施工工艺流程图：

复测控制网
↓
施放桩位 检查桩完整性
↓
复测桩位 否
↓
抽查桩位 是
↓
桩机就为 转移机位
↓

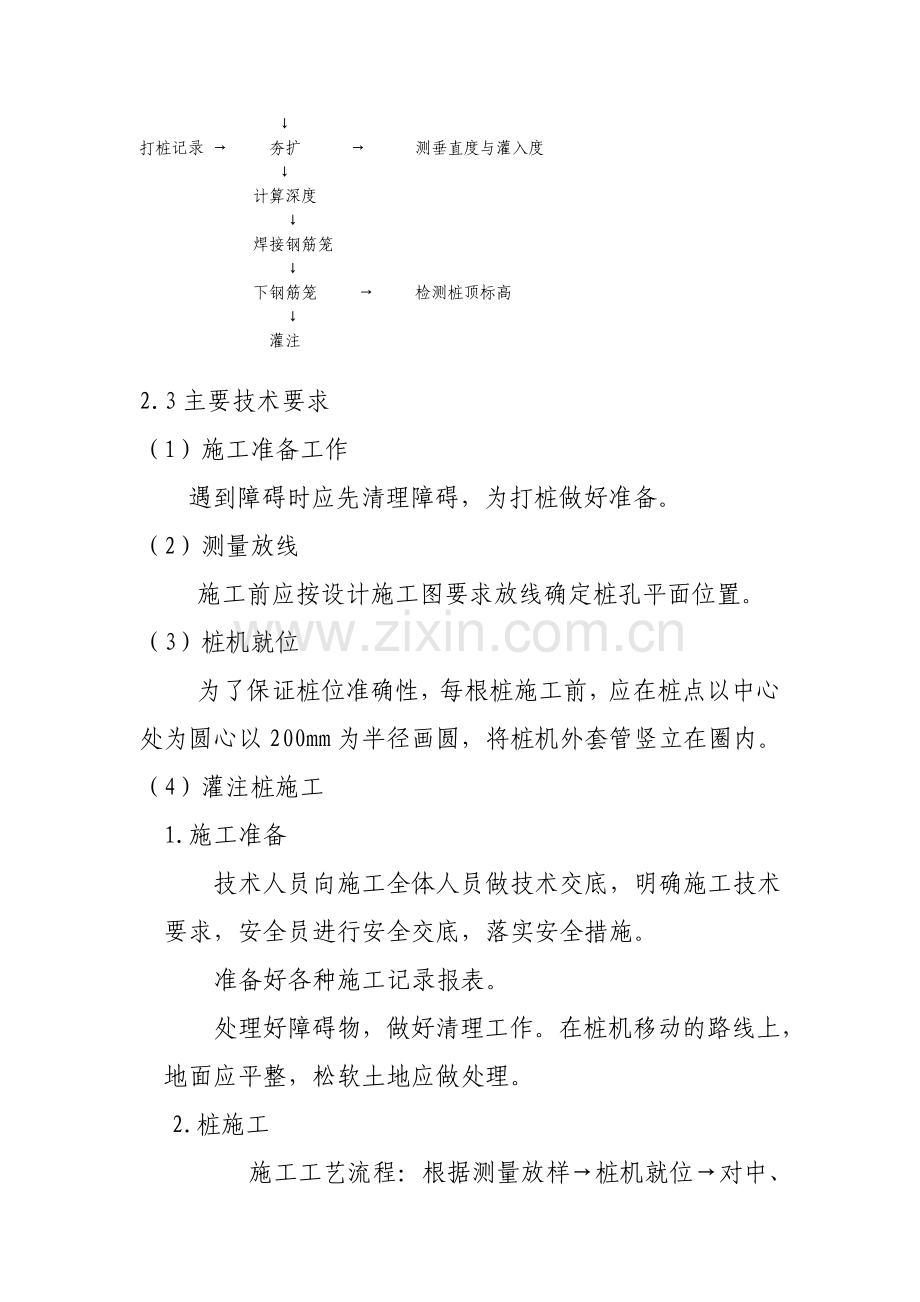

打桩记录 → 夯扩 → 测垂直度与灌入度
↓
计算深度
↓
焊接钢筋笼
↓
下钢筋笼 → 检测桩顶标高
↓
灌注

2.3主要技术要求
（1）施工准备工作
遇到障碍时应先清理障碍，为打桩做好准备。
（2）测量放线
施工前应按设计施工图要求放线确定桩孔平面位置。
（3）桩机就位
为了保证桩位准确性，每根桩施工前，应在桩点以中心处为圆心以200mm为半径画圆，将桩机外套管竖立在圈内。
（4）灌注桩施工
1.施工准备
技术人员向施工全体人员做技术交底，明确施工技术要求，安全员进行安全交底，落实安全措施。
准备好各种施工记录报表。
处理好障碍物，做好清理工作。在桩机移动的路线上，地面应平整，松软土地应做处理。
2.桩施工
施工工艺流程：根据测量放样→桩机就位→对中、校直→锤击→下填料→检测贯入度→灌注→作好打桩记录。
3.桩长控制方法：
桩长控制以设计施工图为主，并根据现场实际情况可微作调整（深度由贯入度监控）。
4.灌注桩芯砼施工
灌桩施工工艺流程 下钢筋笼→校直→灌入混凝土→拔出套管→振捣砼→检查桩顶标高。
2.4内夯沉管灌注桩施工监测
在保证工期的前提下限制打桩速度。在夯扩和灌入过程中进行观测。确保精确度、垂直度和贯入度。确保填料的质量，钢筋笼的焊接工艺，混凝土的质量和搅拌程度。作好记录。

第三部分：施工质量保证措施
一、 质量目标：
在本工程施工过程中，应严格执行施工规范，确保工程质量达到合格标准。
二、 各分部质量保证措施
1.桩机就为后应保证其准确度垂直度。
2.夯扩时做好贯入度与深度记录。
3.灌注前检查好钢筋笼尺寸应符合设计要求。砼应按配合比给定的材料计量，确保砼的搅拌时间。
4.打桩遇下列情况应立即停止，分析原因方可继续：
a.贯入度剧变，最后贯入度过大。
b.桩身位移。
c.填料用量超过设计要求但是没有填实的迹象。
5.做好打桩记录。

第五部分：工程安全保证措施
一、 安全机构的建立
在各主要施工点和关键部位，设立一个安全员。由安全生产组管理和指导，并直接受项目经理领导，以便层层落实安全技术操作，检查执行情况，随时解决安全生产中的问题和薄弱环节，定期组织安全检查和安全教育。
二、 施工安全管理措施
1. 完善安全技术交底制度，确保逐级安全技术交底落实，避免走过场；
2. 保证现场作业人员均接受过岗位前技术及安全培训，特种作业人员均持证上岗；
3. 进入现场的作业人员必须遵守现场有关部门规定；
4. 上班前必须在桩机各部位及钢丝、转动部位加润滑油，个制动部位要确保灵敏，试桩正常后方能施工；
5. 桩机运送及移动过程中，指挥员应注意地面及空中的情况，要保证桩架的稳定、平衡、垂直移动、保证安全；
6. 起吊钢筋笼时要有专人指挥，起吊时钢筋笼下严禁站人；
7. 经常检查起重钢丝的完好性，发现有磨损及断股散开现象必须立即更换；
8. 检查设备必须切断电源，停电后方能进行；
9. 严禁酒后作业；
10. 设立保安人员，24小时值班，现场严禁无关人员进入，现场设计警告牌；
11. 所有电设备，必须安装相应漏电保护措施，且接地接零，实行三相五线制；
12. 现场配备急救箱，急救箱内至少要有处理轻伤的药品；
三、 防火措施
1、 建立严格的安全防火措施，加强队伍思想和法制教育，提高职工对消防工作的认识；
2、 建立项目经理为首的安全防火检查小组，经常性进行检、抽查，发现问题及时处理，不留后患；
3、 建立严格的安全防火管理制度，特别是对灭火器材，要严格检查。
4、 对油料要统一管理，严禁烟火。气瓶等危险品单独设库存放；
5、 各种电机、变压器开关、线路开关、控制电器由专职电工负责检查，发现问题及时处理。
四、 现场车辆及行人安全保证措施
1.设立行车道，建立交通指示牌，保证车辆在场地内有路可走，避免车辆沉陷侧翻；
2.场地桩顶及时覆盖，设立警示牌，避免对行人车辆产生危险；
3.禁止非施工人员进入现场；
五、 防暴风、雨或雷雨措施
施工过程中，当接到或发现暴风、雨或雷雨消息时应及时采取以下措施；
1. 加固桩机，加固临时设施；
2. 电源线要固定好，并断开所有电源开关；
3.每台桩机上安装避雷针，防雷接地；
4.安排人员值班，加强对设备、人员、建材的巡视，直到雷雨结束。
