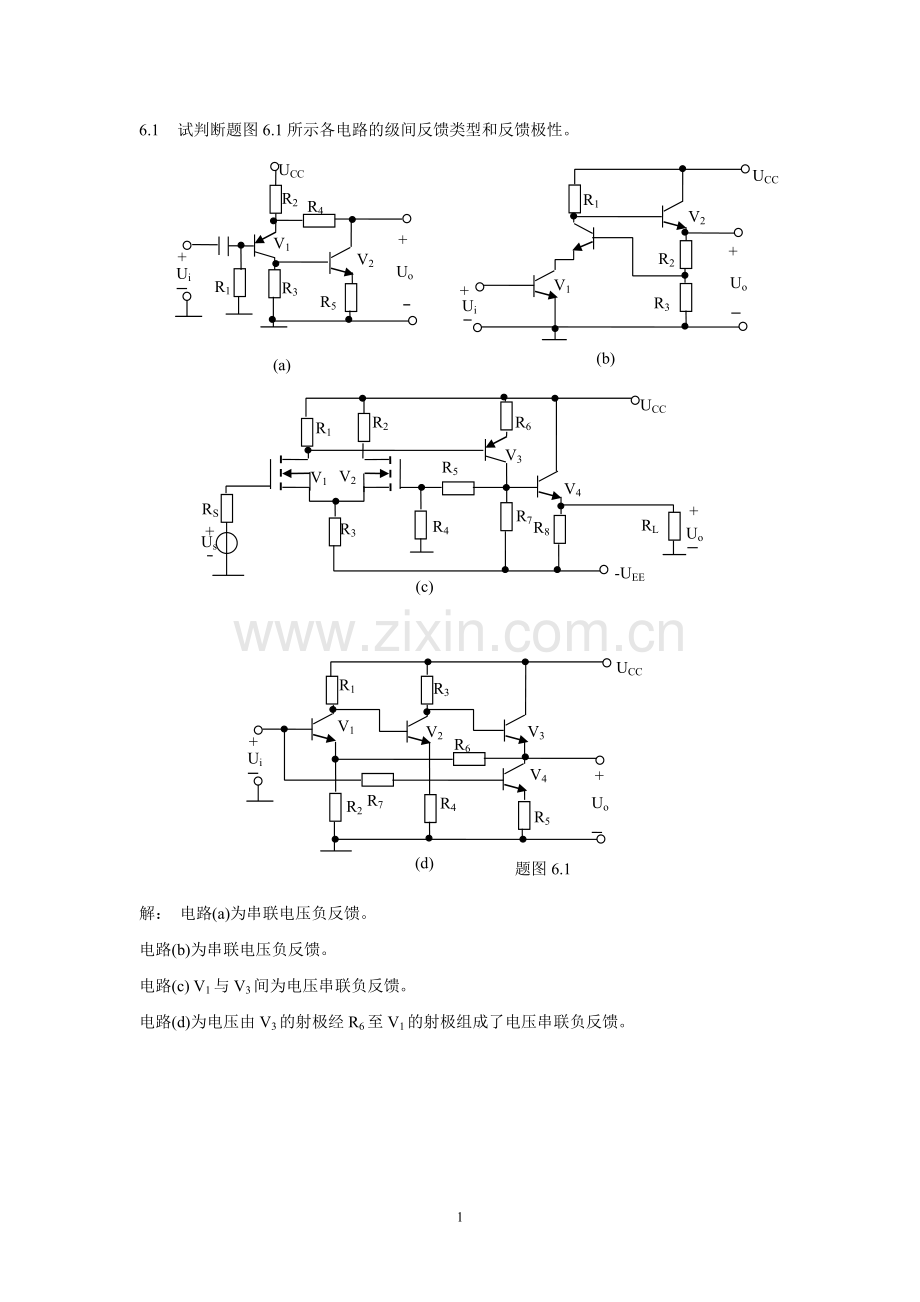

6.1 试判断题图6.1所示各电路的级间反馈类型和反馈极性。
+
Ui
+
Uo
V1
V2
R1
R3
R5
R2
R4
(a)
UCC
+
Ui
+
Uo
(b)
V1
V2
R1
R2
R3
(c)
+
Us
RS
UCC
+
Uo
R8
R7
R6
R2
R1
R3
R4
R5
V1
V2
V3
V4
RL
-UEE
UCC
+
Ui
UCC
+
Uo
R1
R3
R7
R2
R4
R6
R5
V1
V2
V3
V4
(d)
题图6.1
解： 电路(a)为串联电压负反馈。
电路(b)为串联电压负反馈。
电路(c) V1与V3间为电压串联负反馈。
电路(d)为电压由V3的射极经R6至V1的射极组成了电压串联负反馈。

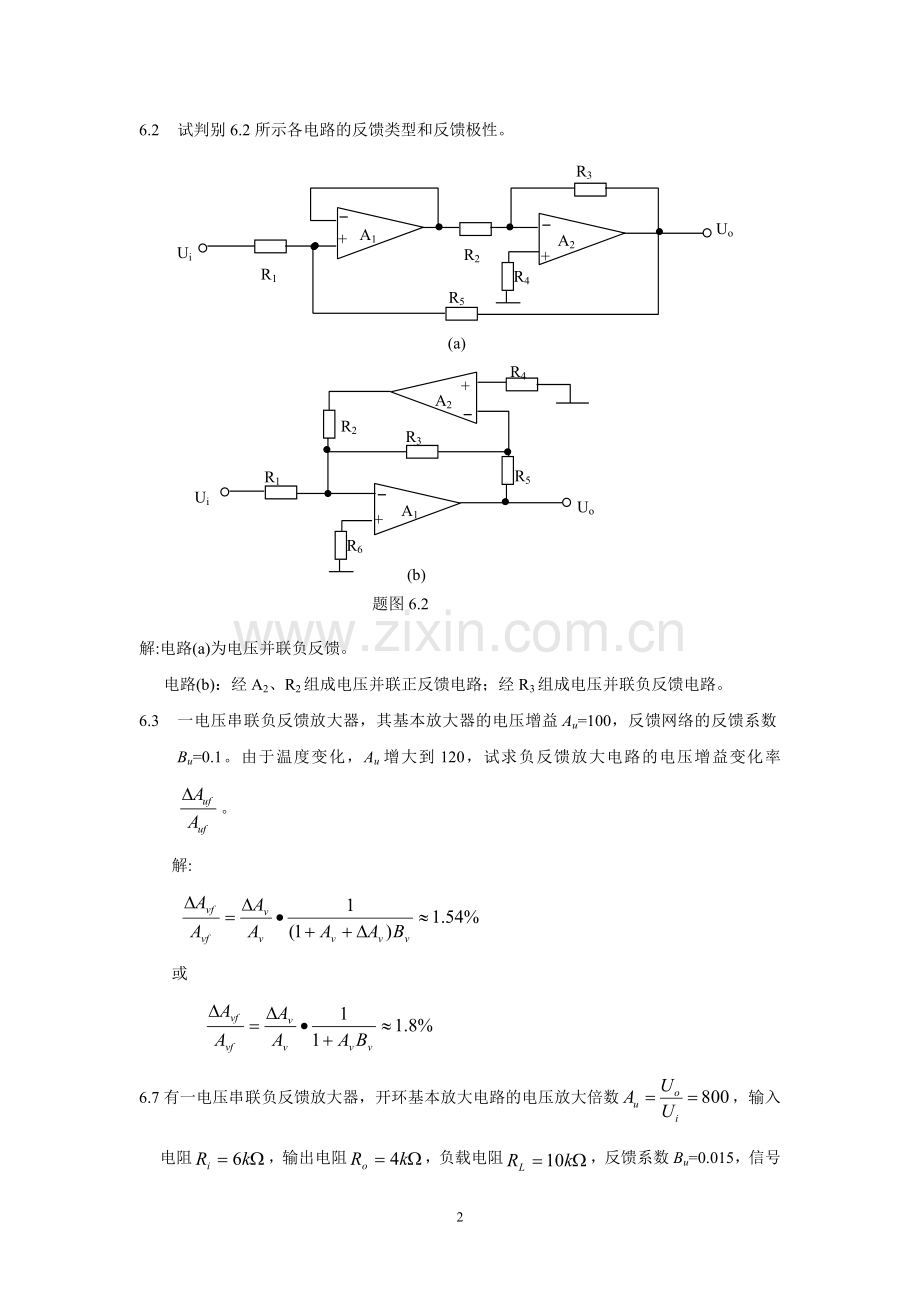

6.2 试判别6.2所示各电路的反馈类型和反馈极性。
Ui
Uo
R1
R2
R3
R4
R5
+
A1
+
A2
(a)
R6
Ui
Uo
+
A2
R2
R1
R5
R4
R3
+
A1
(b)
题图6.2
解:电路(a)为电压并联负反馈。
电路(b)：经A2、R2组成电压并联正反馈电路；经R3组成电压并联负反馈电路。
6.3 一电压串联负反馈放大器，其基本放大器的电压增益Au=100，反馈网络的反馈系数Bu=0.1。由于温度变化，Au增大到120，试求负反馈放大电路的电压增益变化率。
解:
或
6.7有一电压串联负反馈放大器，开环基本放大电路的电压放大倍数，输入电阻，输出电阻，负载电阻，反馈系数Bu=0.015，信号源内阻。
(1) 试计算电路的反馈深度D。
(2) 计算反馈电压放大倍数Auf，输入电阻Rif和源电压增益Ausf。
(3) 计算输出电阻Rof。
解：
式中Auso，是基本放大电路RL开路时的源电压增益
所以:
显然，电压串联负反馈可使电压增益下降，输入电阻增加，输出电阻下降。
6.7某放大器的放大倍数A(jω)为, 若引入F=0.01的负反馈，试问:
(1)开环中频放大倍数AI?fH=?
(2)闭环中频放大倍数AIf=?fHf=?
6.8电路如题图所示，试从反馈的角度回答：开关S的闭合和打开，对电路性能的影响（包括增益、输入电阻、输出电阻、上限频率、下限频率等）。
解：S闭合，电路仅有直流负反馈，S打开，电路便引入了串联电流负反馈（反馈网络为RE），那么，增益将减小，输入电阻将增大，输出电阻基本不变（管子一路输出电阻增大，但与RC并联后，总的输出电阻仍近似为RC），上限频率fH提高，下限频率fL将下降。
6.9 电路如题图所示。试问：
RS
+
Us
R1
R2
R3
(a)
C1
T1
T2
R4
R6
C2
C3
RL
UCC
RS
+
Us
R1
R2
C1
T1
RL
UCC
+
Uo
+
Uo
(b)
R4
C2
T2
R5
R5
(1) 反馈电路的连接是否合理？为发挥反馈效果，两个电路对RS有何要求？
(2) 当信号源内阻变化时，哪个电路的输出电压稳定性好？哪个电路源电压增益的稳定性能力强？
(3) 当负载RL变化时，哪个电路输出电压稳定性好？哪个电路源电压增益稳定能力强？
解：(1)图(a)：第一级是电流串联负反馈，第二级是电压并联负反馈，第一级对第二级相当于恒流源激励，对第二级是合理的；对第一级要求恒压源激励，以使电流串联负反馈起作用，即RS越小越好。
图(b)：第一级是电压并联负反馈，第二级是电流串联负反馈，第一级对第二级相当于恒压源激励，对第二级是合理的；对第一级要求恒流源激励以使电压并联负反馈起作用，即RS越大越好。
(2)图(a)：输入端是串联负反馈，Rif大，RS小，而且Rif>>RS，当RS变化时，源电压增益的变化不大，即稳定性较好，输出电压当然也就稳定。
图(b)：输入端是并联负反馈，Rif小，RS大，而且Rif<< RS，当RS变化时，源电压增益不稳定，输出电压也不稳定。
(3)图(a)：输入端是电压负反馈，Rof小，是恒压源，RL变化时，输出电压稳定，源电压增益也稳定。
图(b)：输出端是电流负反馈，Rof大，是恒流源，RL变化时，输出电压不稳定，源电压增益也不稳定。
6.10反馈放大器电路如题图所示，试回答：
（1）判断该电路引入了何种反馈？反馈网络包括哪些元件？工作点的稳定主要依靠哪些反馈？
（2）该电路的输入输出电阻如何变化，是增大还是减少了？
（3）在深反馈条件下，交流电压增益Auf＝？
解：（1）90电阻和1电阻构成两级之间的交流串联电压负反馈。
4、60以及V1构成两级之间的直流电流负反馈，以保证直流工作点更加稳定。
（2）该电路输入阻抗增大，输出阻抗减小。
(3)在深反馈条件下：
6.11负反馈放大电路如题图所示。
(1) 试判别电路中引入了何种反馈？
(2) 为得到低输入电阻和低输出电阻，应采用何种类型的负反馈？电路应如何改接？
+
UCC
Uo
-UEE
+
Ui
2k
10k
10k
120k
2k
4.7k
90k
10k
10k
2k
3.9k
V1
V2
V3
图6.12
∞
解：(1)输出信号Uo通过90kΩ电阻接至V2的基极，故构成电压串联负反馈。
(2)应采用电压并联负反馈。其改接方法为：将V3的基极由接在V1的集电极改接到V2的集电极；将输出端的90kΩ电阻，由接在V2的基极改接到V1的基极。
6.12电路如题图所示，试指出电路的反馈类型，并计算开环增益Au和闭环增益Auf(已知β、rbe等参数)。
解：（1）该电路第一级为带恒流源的差分放大器，单端输入，单端输出；第二级为同相比例放大器，引入了单级串联电压负反馈。两级之间通过R9和R1构成了并联电压负反馈（瞬时相位示于图P6－13中）。
（2）求开环增益（设R9>>R1）
6.13电路如题图所示，试回答：
（1） 集成运放A1和A2各引进什么反馈？
（2） 求闭环增益。
解：（1）运放A1引入了串联电压负反馈；运放A2引入了并联电压负反馈。
（2）闭环增益Auf为
6.15电路如题图6.15(a)和(b)所示，各电容对信号可视为短路。
(1) 试分别判断电路级间交流反馈的极性和类型。
(2) 分别写出反馈系数的表达式。
(3) 分别估算满足深度反馈条件下的源电压增益Ausf的表达式或数值。
RS
R1
R2
R3
R4
C1
C2
Ii
UCC
T1
T2
+
Uo
(a)
+
Us
Uo
T1
T2
C1
C2
Ii
R2
18k
R3
10k
R1
10k
R5
3k
R4
1k
RL
10k
R6
27k
(b)
UCC
+
Us
RS
题图6.15
解:(1) 图(a)：电压并联负反馈
图(b)：电流并联负反馈
（2）图(a)：
图(b)：
(3) 图(a)：
图(b)：
