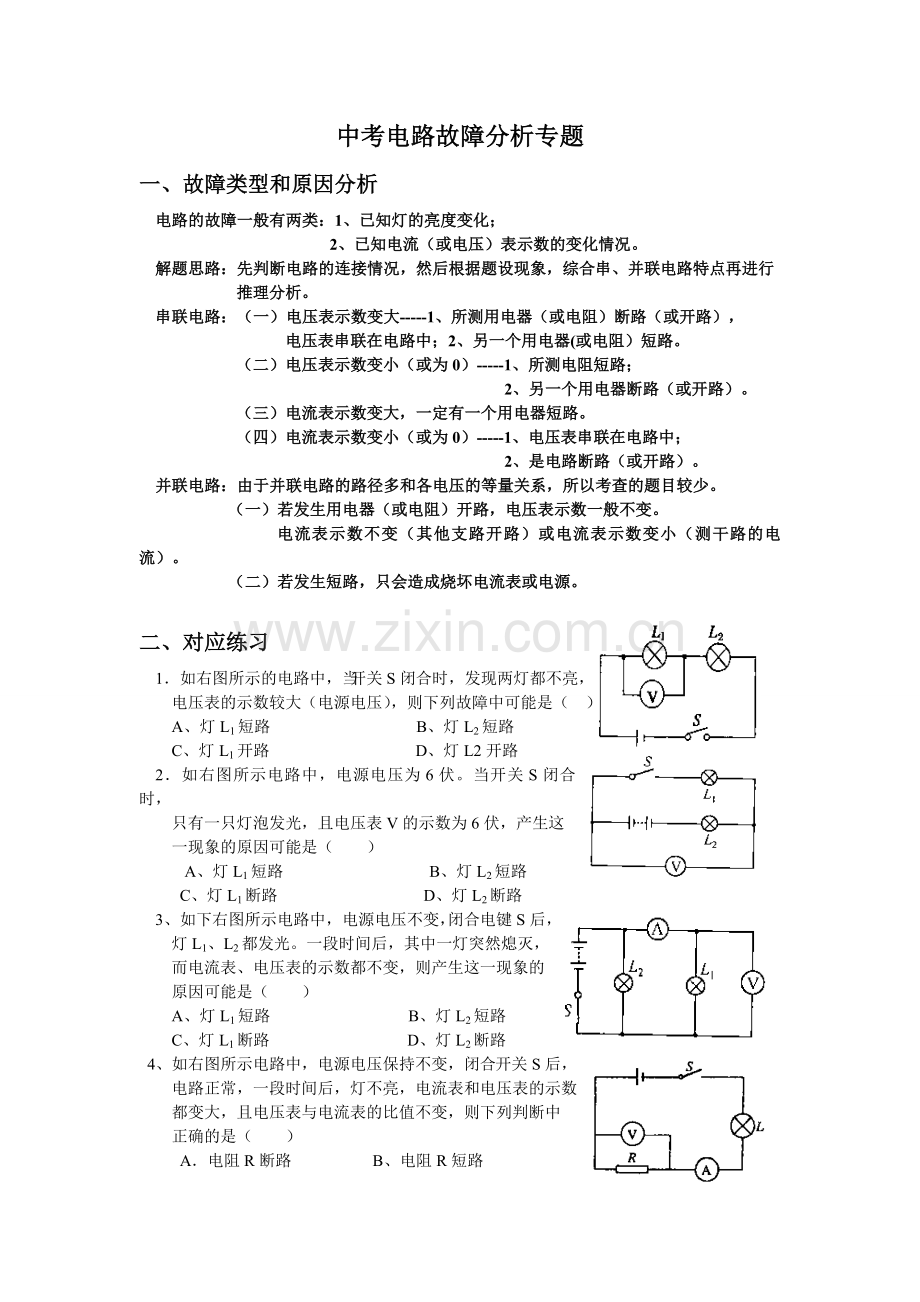

中考电路故障分析专题
一、故障类型和原因分析
电路的故障一般有两类：1、已知灯的亮度变化；
2、已知电流（或电压）表示数的变化情况。
解题思路：先判断电路的连接情况，然后根据题设现象，综合串、并联电路特点再进行
推理分析。
串联电路：（一）电压表示数变大-----1、所测用电器（或电阻）断路（或开路），
电压表串联在电路中；2、另一个用电器(或电阻）短路。
（二）电压表示数变小（或为0）-----1、所测电阻短路；
2、另一个用电器断路（或开路）。
（三）电流表示数变大，一定有一个用电器短路。
（四）电流表示数变小（或为0）-----1、电压表串联在电路中；
2、是电路断路（或开路）。
并联电路：由于并联电路的路径多和各电压的等量关系，所以考查的题目较少。
（一）若发生用电器（或电阻）开路，电压表示数一般不变。
电流表示数不变（其他支路开路）或电流表示数变小（测干路的电流）。
（二）若发生短路，只会造成烧坏电流表或电源。

二、对应练习
1．如右图所示的电路中，当开关S闭合时，发现两灯都不亮，
电压表的示数较大（电源电压），则下列故障中可能是（ ）
A、灯L1短路 B、灯L2短路
C、灯L1开路 D、灯L2开路
2．如右图所示电路中，电源电压为6伏。当开关S闭合时，
只有一只灯泡发光，且电压表V的示数为6伏，产生这
一现象的原因可能是（ ）
A、灯L1短路 B、灯L2短路
C、灯L1断路 D、灯L2断路
3、如下右图所示电路中，电源电压不变，闭合电键S后，
灯L1、L2都发光。一段时间后，其中一灯突然熄灭，
而电流表、电压表的示数都不变，则产生这一现象的
原因可能是（ ）
A、灯L1短路 B、灯L2短路
C、灯L1断路 D、灯L2断路
4、如右图所示电路中，电源电压保持不变，闭合开关S后，
电路正常，一段时间后，灯不亮，电流表和电压表的示数
都变大，且电压表与电流表的比值不变，则下列判断中
正确的是（ ）
A．电阻R断路 B、电阻R短路
C．灯L断路 D、灯L短路

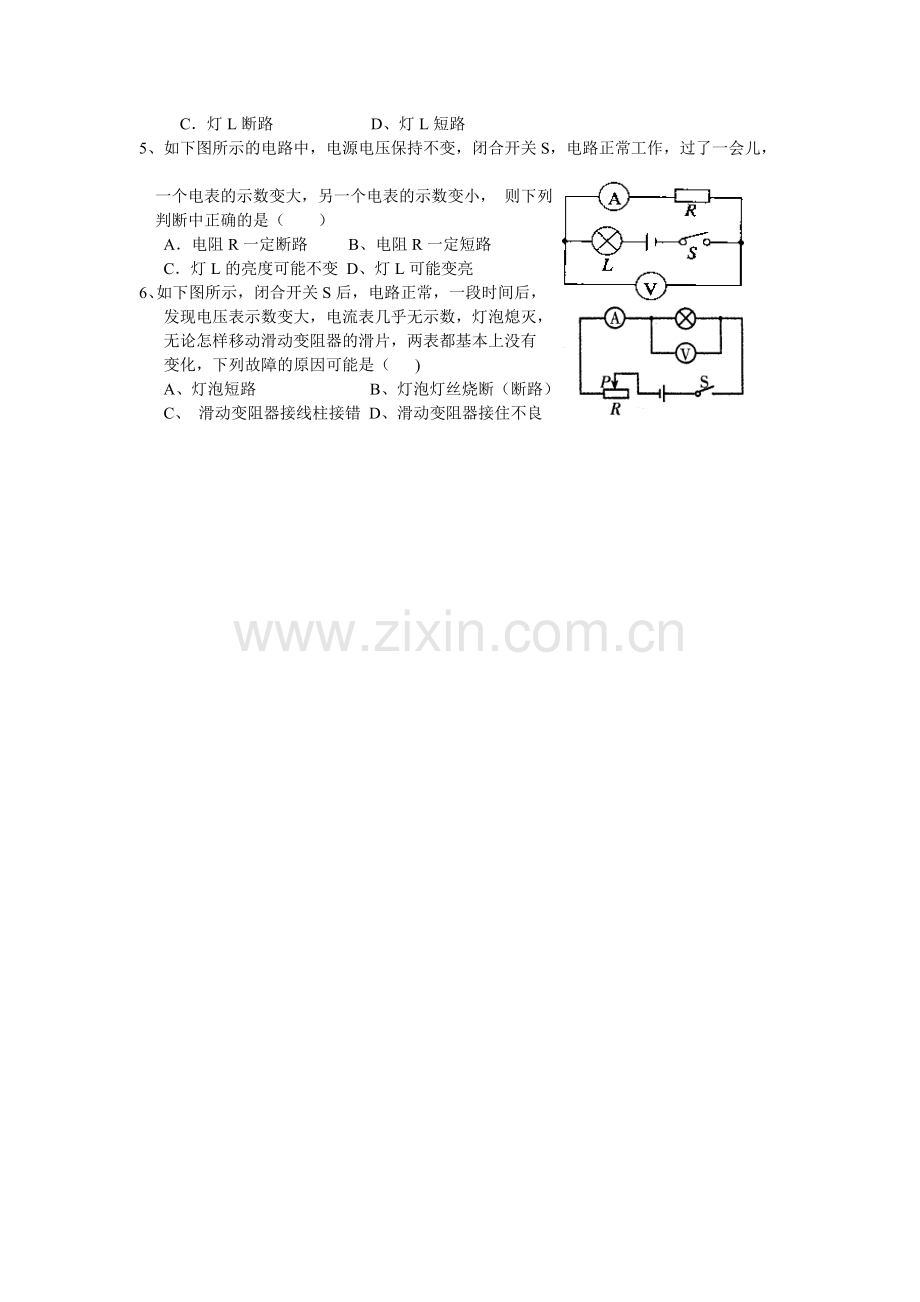

5、 如下图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，

一个电表的示数变大，另一个电表的示数变小， 则下列
判断中正确的是（ ）
A．电阻R一定断路 B、电阻R一定短路
C．灯L的亮度可能不变 D、灯L可能变亮
6、 如下图所示，闭合开关S后，电路正常，一段时间后，
发现电压表示数变大，电流表几乎无示数，灯泡熄灭，
无论怎样移动滑动变阻器的滑片，两表都基本上没有
变化，下列故障的原因可能是（ )
A、灯泡短路 B、灯泡灯丝烧断（断路）
C、 滑动变阻器接线柱接错 D、滑动变阻器接住不良
